摆式摩擦系数测定仪操作规程摩擦系数测定仪技术指标摆式摩擦系数测定仪操作规程：■选点，在测试路段上，沿行车方向的左轮迹，选择有代表性的五个测点，每个测点相距5～10m。
■仪器调平：将仪器置于测点上，并使摇摆方向与行车方向一致，转动调平螺丝，使水平泡居中。
■调零：放松固定公把手，转动升降把手使摆上升并能自由摇摆，然后旋紧把手。
将摆向右运动，按下释放开关使卡环进入释放开关槽，并处于水平释放位置，然后松开释放开关，此时指针应被拨至紧靠拨针片。
按下释放开关摆向左运动，并带动指针向上运动，当摆达到zui高位置后下落时用左手将摆杆接住，此时指针应指零，若不指零时，可稍旋紧或放松毛毡圈调整螺母重复本项操作，直至指针指零。
■标定滑动长度：用橡胶皮刷除去摇摆范围内路面上的松散颗粒和杂物。
让摆自由悬挂，在橡胶片的外边平行摇摆方向设置标准尺126mm，放松紧固把手然后转动升降把手使摆缓缓下降，当滑溜块上橡胶片刚接触路面时，提起举升柄使滑溜块上升，将摆向右运动并转动升降把手使摆下降一段距离，然后放下升举柄使摆渐渐向左运动，直至橡胶片的边缘刚刚接触路面对正126mm尺的一端，再用手提起举升柄使滑溜块向上抬起，并使摆连续向左运动，放下升举柄再将摆渐渐向右运动使橡胶片的边缘再一次接触路面。
橡胶片两次同路面接触点的距离为126mm。
若不符合126mm可转动升降把手，再重复上述步骤进行粗调。
当基本符合126mm后，旋紧固定把手。
■测定：用水浇洒路面，并用橡皮刷刷刮，以便洗去泥浆，然后再洒水，并按下释放开关，使摆在路面上滑过，指针即可指示出路面摩擦系数（一般*次不做记录），当摆向右运动时，用左手接住摆杆，右手提起举升柄，并将摆向右运动，按下开关，使摆环进入释放开关，并将摆针拔至紧靠拔针片，重复止项，测不定五次，记录每次数值，五次数值差不大于三个单位，（即刻度盘的一格半），如差值大于三个单位，应检查原因，并再次重复上述各项操作，至符合规定为止。

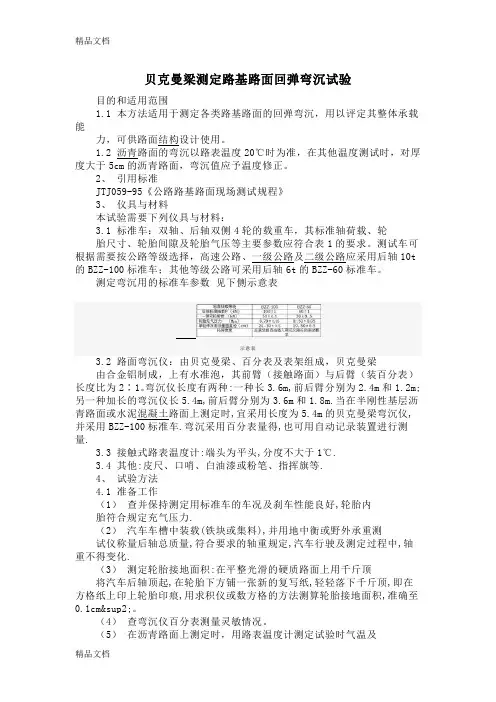

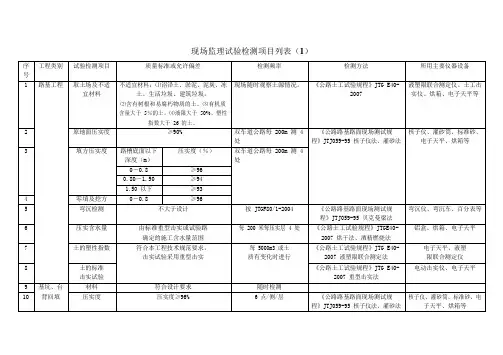

贝克曼梁测定路基路面回弹弯沉试验目的和适用范围1.1 本方法适用于测定各类路基路面的回弹弯沉，用以评定其整体承载能力，可供路面结构设计使用。
1.2 沥青路面的弯沉以路表温度20℃时为准，在其他温度测试时，对厚度大于5cm的沥青路面，弯沉值应予温度修正。
2、引用标准JTJ059-95《公路路基路面现场测试规程》3、仪具与材料本试验需要下列仪具与材料：3.1 标准车：双轴、后轴双侧4轮的载重车，其标准轴荷载、轮胎尺寸、轮胎间隙及轮胎气压等主要参数应符合表1的要求。
测试车可根据需要按公路等级选择，高速公路、一级公路及二级公路应采用后轴10t 的BZZ-100标准车；其他等级公路可采用后轴6t的BZZ-60标准车。
测定弯沉用的标准车参数见下侧示意表示意表3.2 路面弯沉仪：由贝克曼梁、百分表及表架组成，贝克曼梁由合金铝制成，上有水准泡，其前臂（接触路面）与后臂（装百分表）长度比为2∶1。
弯沉仪长度有两种:一种长3.6m,前后臂分别为2.4m和1.2m;另一种加长的弯沉仪长5.4m,前后臂分别为3.6m和1.8m.当在半刚性基层沥青路面或水泥混凝土路面上测定时,宜采用长度为5.4m的贝克曼梁弯沉仪,并采用BZZ-100标准车.弯沉采用百分表量得,也可用自动记录装置进行测量.3.3 接触式路表温度计:端头为平头,分度不大于1℃.3.4 其他:皮尺、口哨、白油漆或粉笔、指挥旗等.4、试验方法4.1 准备工作（1）查并保持测定用标准车的车况及刹车性能良好,轮胎内胎符合规定充气压力.（2）汽车车槽中装载(铁块或集料),并用地中衡或野外承重测试仪称量后轴总质量,符合要求的轴重规定,汽车行驶及测定过程中,轴重不得变化.（3）测定轮胎接地面积:在平整光滑的硬质路面上用千斤顶将汽车后轴顶起,在轮胎下方铺一张新的复写纸,轻轻落下千斤顶,即在方格纸上印上轮胎印痕,用求积仪或数方格的方法测算轮胎接地面积,准确至0.1cm²。
1 我国公路工程中现行的平整度评价指标我国现行的《公路路基路面现场测试规程》(JTJ059—95)规定了3个测量平整度的试验方法和相应的平整度评价指标：① 3m直尺测定平整度试验方法。
平整度评价指标是最大间隙(h)；②连续式平整度仪测定平整度试验方法，平整度评价指标是标准差(σ)；③车载式颠簸累积仪测定平整度试验方法，整度评价指标是单向位移累积值(VBI)。
随着我国公路路网的建设，对公路的质量标准提出了越来越高的要求。
199 8年交通部对原有的《公路工程质量检验评定标准》(JTJ 071—94)进行了修改，颁布了新的《公路工程质量检验评定标准》（JTJ 071—98)。
并于1999年7月1日正式实施。
新标准规定了3个平整度评价指标，最大间隙h，标准差σ。
网际平整度指数IRI(International Roughness Index) 并对高速公路、一级公路、其它等级公路的路基、基层、面层规定了相应的平整度评价指标。
现行新标准与旧标准相比具有以下特点：⑴采用了国际平整度指数IRI。
IRI是世行组织召集世界各国专家学者，考虑了公路路面的长波模型、短波模型、台阶模型以及专家模型等向世界各国推荐的评价指标，从技术上讲比较全面、合理。
(2) 现行新标准在高速公路、一级公路面层的平整度评价指标中只规定了标准差σ和国际平整度指数IRI,剔除了最大间隙h，从而保证了对完工的高速公路、一级公路面层平整度的科学评定。
（3）σ是表征平整度性能最具有实际意义和理论意义的统计型指标，但其在较高行车速度下的再现性差，因此利用在较高行车速度下测得的IRI值来评价平整度性能具有重要的现实意义。
为了具有可比性，新标准中对高速公路和一级公路规定了IRI和σ两项指标作为平整度评价指标，并给出了两者关系的近似表达式σ=0.6IRI。
2 平整度评价指标间的相关关系世界银行在20世纪80年代初组织世界：有关专家采用各国测定平整度的主要仪器进行了测试，于1986年提出IRI的定义：模拟标准车在80 km／h速度条件下，车身悬架的总位移(单位为km)与行驶距离(单位为km)之比。
Excel在回弹法混凝土强度试验数据处理中的应用摘要回弹法检测混凝土强度试验是公路、桥梁工程中的一项重要的试验项目，本文以《公路路基路面现场测试规程》（ＪＴＪ－０５９—９５）及《回弹法检测混凝土抗压强度技术规程》 ＤＢ３２／Ｐ ＪＧ ００２－９２ 为标准，编写了回弹数据的Ｅｘｃｅｌ电子表格模板。
介绍了用此模板计算回弹试验数据的实例及其优点。
关键词回弹法数据电子表格模板公路、桥梁施工及监理过程中，经常要在现场对水泥混凝土路面及桥梁构件的抗压强度进行测定，以此作为施工质量控制的依据。
回弹仪检测水泥混凝土强度试验，就是采用标准化的回弹仪，测定普通混凝土的抗压强度，除了在试验过程中要严格遵循试验规程所规定的方法和步骤外，数据处理的准确性也大为重要。
以往一直采用手工方法计算数据，由于存在人为误差，且速度慢。
鉴于此开发计算机计算回弹数据的方法，实现计算的准确、快速。
本文使用Ｅｘｃｅｌ软件，并使输出格式符合江苏省交通厅工程质量监督站颁布的《江苏省公路、水运工程试验检测用表》中试表８０１（回弹仪检测水泥混凝土强度试验记录表）的格式要求。
１回弹仪检测水泥混凝土强度的试验与数据计算步骤１．１回弹仪检测水泥混凝土强度的试验步骤按照《公路路基路面现场测试规程》及《回弹法检测混凝土抗压强度技术规程》规定的方法和步骤，用回弹仪测定混凝土表面的回弹值，要求每个试样的测区数不宜少于６～１０个，每个测区测定１６个测点，并测定回弹仪测试角度，测定混凝土表面相应测区的碳化深度。
１．２试验数据的计算步骤主要计算步骤如下：回弹值计算→角度修正→碳化深度计算→单个构件混凝土强度测定２编制思路２．１运用Ｅｘｃｅｌ９７的工作表功能根据《公路路基路面现场测试规程》、《回弹法检测混凝土抗压强度技术规程》及《江苏省公路、水运工程试验检测用表》的要求作出回弹法混凝土强度试验数据电子表格。
２．２在单元格中输入公式、函数、函数宏，用于自动计算击实结果。
２．３运用Ｅｘｃｅｌ的模板功能，把制作好的电子表格采用模板的方式保存起来，也就是将电子表格形成公用格式，在以后的工作中就可以经常使用。
路基路面几何尺寸测试方法JTJ059－953.1 适用范围本方法适用于路基路面各部分的宽度、高程、横肉坡及中线偏位等几何尺寸的检测，以供道路施工过程、路面交工验收及旧路调查和使用。
3.2 仪具与材料本方法需要下列仪具与材料：(1)长度量具：钢尺(2)经纬仪、精密水准仪、全中心仪、塔尺。
(3)其它：粉笔等。
3.3 方法与步骤3.3.1 准备工作（1）在路基或路面上准确恢复桩号。
（2）根据有关施工规范或工程质量检验评定标准的要求，按附随机取样的方法，在一个检测路段内选取测定的断面位置及里程桩号，在测定断面作上标记。
通常将路面宽度、横坡、高程及中线偏位选取在同一断面位置，且宜在整数桩号上测定。
（3）根据道路设计的要求，确定路基路面各部分的设计宽度的边界位置，在测定位置上用粉笔作上记号。
（4）根据道路设计的要求，确定设计高程的纵断面位置，在测定位置上用粉笔作上记号。
（5）根据道路设计的要求，在与中线垂直的横断面上确定成型后路面的实际中心线位置。
（6）根据道路设计的路拱形状，确定曲线与直线部分的交界位置及路面与路肩（或硬路肩）的交界处，作为横坡检验的基准；当有路缘石或中央分隔带时，以两侧路缘石边缘为横坡测定的基准点，用粉笔作上记号。
3.3.2 路基路面各部分的宽度及总宽度测定应按下列步骤执行：空两格用钢尺沿中心垂直方向上水平量取路基路面各部分的宽度，以m表示，对高速公路及一级公路，准确至0.005m；对其他等级公路，准确至0.01m。
测量时量尺应保持水平，不得将尺紧贴路面量取，也不得使用皮尺。
3.3.3 纵断面高程测定应按下列步骤执行：（1）将水平仪架设在路面平顺处调平，将塔尺竖立在中线的测定位置上，以路线附近的水准点高程作为基准，测记测定点的高程读数，以m表示，准确至0.003m。
（2）连续测定全部测点，并于水准点闭合。
3.3.4 路面横坡测定应按下列步骤执行：（1）对设有中央分隔带的路面：将水准仪架设在路面平顺处调平，将塔尺分别竖立在路面与中央分隔带分界的路缘带边缘d1及路面与路肩交界处（或外侧路缘石边缘）的标记d2处，d1与d2 两测点必须在同一横断面上，测量d1和d2 处的高程，记录高程读数，以m表示，准确至0.003m。
路基路面现场试验检测方法之平整度试验检测方法平整度是路面施工质量与服务水平的重要指标之一。
它是指以规定的标准量规，间断地或连续地量测路表面的凹凸情况，即不平整度的指标。
路面的平整度与路面各结构层次的平整状况有着一定的联系，即各层次的平整效果将累积反映到路面表面上，路面面层由于直接与车辆及大气接触，不平整的表面将会增大行车阻力,并使车辆产生附加振动作用。
这种振动作用会造成行车颠簸，影响行车的速度和安全及驾驶的平稳和乘客的舒适，同时，振动作用还会对路面施加冲击力，从而加剧路面和汽车机件损坏和轮胎的磨损，并增大油耗。
而且，不平整的路面会积滞雨水，加速路面的破坏。
因此；平整度的检测与评定是公路施工与养护的一个非常重要的环节。
平整度的测试设备分为断面类及反应类两大类。
断面类实际上是测定路面表面凹凸情况的,如最常用的3m直尺及连续式平整度仪，还可用精确测定高程得到；反应类测定路面凹凸引起车辆振动的颠簸情况。
反应类指标是司机和乘客直接感受到的平整度指标，因此它实际上是舒适性能指标，最常用的测试设备是车载式颠簸累积仪。
现已有更新型的自动化测试役备，如纵断面分析仪，路面平整度数据采集系统测定车等。
国际上通用国际平整度指数IRI衡量路面行驶舒适性或路面行驶质量，可通过标定试验得出IRI与标准差ó或单向累计值VBI之间的关系。
二、平整度测试方法(一) 3m直尺法3m直尺测定法有单尺测定最大间隙及等距离(1．5m)连续测定两种。
两种方法测定的路面平整度有较好的相关关系。
前者常用于施工质量控制与检查验收，单尺测定时要计算出测定段的合格率；等距离连续测试也可用于施工质量检查验收，要算出标准差，用标准差来表示平整程度。
1．试验目的和适用范围用于测定压实成型的路基、路面各层表面的平整度，以评定路面的施工质量及使用质量。
2．测试要点(1)在测试路段路面上选择测试地点①当为施工过程中质量检测需要时，测试地点根据需要确定，可以单杆检测；②当为路基、路面工程质量检查验收或进行路况评定需要时，应首尾相接连续测量10尺。
1．1 透层、黏层1.1.1一般规定 1、先将下承层表面进行全面清扫，吹净浮尘，必要时用水冲洗。
2、气温低于 10℃或遇大风或即将降雨时不得喷洒透层与黏层沥青。
3、黏层、封层中所用的预拌碎石油石比为0.3%~0.5%。
4、清除路面浮土，杂物及碎石。
1.1.2材料及设备要求沥青结构层黏层油工作面1、材料（1）透层和粘层使用之前应按照《公路工程沥青及沥青混合料试验规程》（ JTJ052-2000）的方法进行试验，且满足规范的要求。
（2）透层材料主要为高渗透乳化沥青和煤油稀释沥青，其质量应符合《公路沥青路面施工技术规范》（JTG F40-2004）第 4章的要求。
采用其它材料时，应报监理工程师批准。
透层油的粘度宜通过调节稀释剂的用量或乳化沥青的浓度并经试验确定，水稳层透层油渗透深度应不小于 5mm，级配碎石层透层油渗透深度应不小于 10mm。
（3）透层油的洒布量应通过试洒确定，不宜超出《公路沥青路面施工技术规范》（JTG F40-2004）表 9.1.4要求的范围。
（ 4）黏层沥青材料采用快裂或中裂乳化沥青、改性乳化沥青，也可采用快、中凝液体石油沥青，所使用的基质沥青的种类、标号应采用与面层相同的道路石油沥青。
（5）黏层油品种和用量，应根据下卧层的类型通过试洒确定，并符合《公路沥青路面施工技术规范》（JTG F40-2004）表 9.2.3的要求。
2、设备（1）应配备清刷机、鼓风机等清理设备，确保施工前下承层洁净。
（2）透层与黏层沥青洒布应采用配有电脑控制洒布量和导热油保温装置的沥青洒布车喷洒。
洒布车应能准确控制沥青洒布量，保证沥青洒布均匀，并能根据路面宽度调节洒布的宽度。
沥青洒布必须呈雾状。
1.1.3施工工序 1、机具的准备。
检查沥青喷洒车的使用状况，标定喷洒量。
2、下承层的清理。
先用强力清刷机将基层表面进行全面清扫，并将浮尘吹净，必要时用水冲洗。
3、喷洒（1）根据透层油类型确定喷洒工艺，当采用高渗透乳化沥青时，应在碾压成型后表面稍变干燥但尚未硬化的情况下喷洒；当采用煤油稀释沥青时，应在水稳层用土工布覆盖养生 7天后及时喷洒。
公路连续式八轮平整度仪使用说明书在使用本产品前，请仔细阅读说明书。
一、简介LXBP-3型路面平整度仪是根据交通部颁发的《公路路基路面现场测试规程JTJ J059-95》。
在广泛听取了用户对LXBP-2型路面平整度仪的意见后，保留了原仪器的优点，并在其基础上研制而成的。
在电子技术方面，采用了国内外最先进的微机处理和大规模集成电路技术，提高了整机的集成度，增加了主机内存(多达512K)，可连续测919公里并可存下全部数据，减少了原仪器中许多不必要的接插件连接从而增加了系统工作的可靠性，使整机系统的各项性能更趋稳定。
仪器自动计算距离，每测1000个点自动保存为一个记录，同时计算结果并显示，采样间距0.05米、0.1米可选(通常取0.1米)。
仪器内含实时时钟，可显示时间和日期，并自动记录。
显示器则采用了液晶中文显示的方法，既降低了功耗又使显示更加清晰;位移传感器采用了无温漂、时漂的电感式位移传感器，精度更高、稳定性更好，电源采用6V7.2Ah胶体免维修电池，取代了传统的蓄电瓶;在机械方面，在保证测试精度、测试准确性和机架刚度的前提下，尽可能地减轻了仪器的重量，使仪器的运输及装卸更加方便灵活。
LXBP-3型是目前国内最先进的现代化路面平整度测量仪器，具有连续测量、自动运算、显示并打印路面平整度标准差的功能。
可配便携式徽机及实时监控软件，可即时处理数据;和现行的三米直尺测量及其它同类测量仪器比较，具有测量精度高、速度快、数据可靠、评定科学等优点，而且操作简单、工作可靠、同时大大降低了劳动强度，提高了工作效率和经济效益。
适用于公路、城市道路、广场、机场跑道等路面的施工检查竣工验收和道路的养护，同时也可为教学、设计及科研单位提供可靠的路面分析资料。
二、结构原理LXBP-3型平整度仪由机械和电子部分组成。
电子部分分位移与距离传感器、数显仪，数显仪有二根电缆与位移传感器(装在机架上)、距离传感器(装在测轮上的)相连。

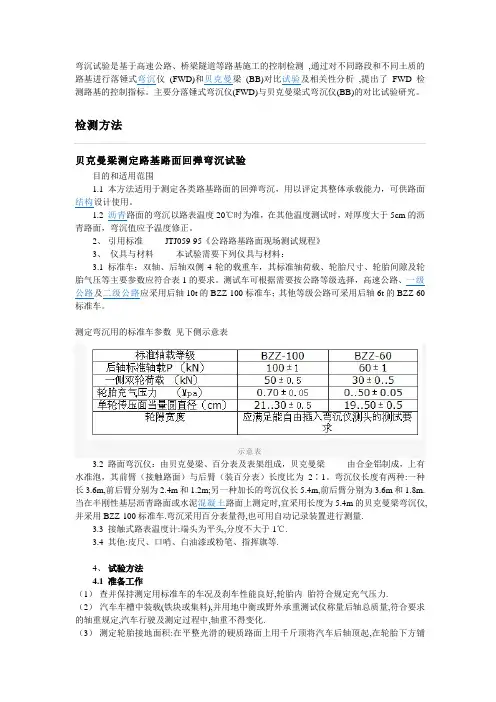

弯沉试验是基于高速公路、桥梁隧道等路基施工的控制检测,通过对不同路段和不同土质的路基进行落锤式弯沉仪(FWD)和贝克曼梁(BB)对比试验及相关性分析,提出了FWD检测路基的控制指标。
主要分落锤式弯沉仪(FWD)与贝克曼梁式弯沉仪(BB)的对比试验研究。
检测方法贝克曼梁测定路基路面回弹弯沉试验目的和适用范围1.1 本方法适用于测定各类路基路面的回弹弯沉，用以评定其整体承载能力，可供路面结构设计使用。
1.2 沥青路面的弯沉以路表温度20℃时为准，在其他温度测试时，对厚度大于5cm的沥青路面，弯沉值应予温度修正。
2、引用标准JTJ059-95《公路路基路面现场测试规程》3、仪具与材料本试验需要下列仪具与材料：3.1 标准车：双轴、后轴双侧4轮的载重车，其标准轴荷载、轮胎尺寸、轮胎间隙及轮胎气压等主要参数应符合表1的要求。
测试车可根据需要按公路等级选择，高速公路、一级公路及二级公路应采用后轴10t的BZZ-100标准车；其他等级公路可采用后轴6t的BZZ-60标准车。
测定弯沉用的标准车参数见下侧示意表示意表3.2 路面弯沉仪：由贝克曼梁、百分表及表架组成，贝克曼梁由合金铝制成，上有水准泡，其前臂（接触路面）与后臂（装百分表）长度比为2∶1。
弯沉仪长度有两种:一种长3.6m,前后臂分别为2.4m和1.2m;另一种加长的弯沉仪长5.4m,前后臂分别为3.6m和1.8m.当在半刚性基层沥青路面或水泥混凝土路面上测定时,宜采用长度为5.4m的贝克曼梁弯沉仪,并采用BZZ-100标准车.弯沉采用百分表量得,也可用自动记录装置进行测量.3.3 接触式路表温度计:端头为平头,分度不大于1℃.3.4 其他:皮尺、口哨、白油漆或粉笔、指挥旗等.4、试验方法4.1 准备工作（1）查并保持测定用标准车的车况及刹车性能良好,轮胎内胎符合规定充气压力.（2）汽车车槽中装载(铁块或集料),并用地中衡或野外承重测试仪称量后轴总质量,符合要求的轴重规定,汽车行驶及测定过程中,轴重不得变化.（3）测定轮胎接地面积:在平整光滑的硬质路面上用千斤顶将汽车后轴顶起,在轮胎下方铺一张新的复写纸,轻轻落下千斤顶,即在方格纸上印上轮胎印痕,用求积仪或数方格的方法测算轮胎接地面积,准确至0.1cm²。
