补偿器—焊接工艺评定

补偿器技术条件符合性本工程适用性及安装要求一、技术性能为了防止管道热胀冷缩产生变形甚至破坏支架，室外热力管网安装时，应按设计要求设置补偿器。

补偿器分为自然和人工补偿器两种。

供热管网常采用的补偿器，设在两固定支架之间直管段的中点。

（1）、为了减少热态下补偿器的弯曲应力，提高其补偿能力，安装补偿器时应进行预拉伸或预撑。

（3）、通常采用拉管器、手拉葫芦或千斤顶进行预撑。

二、安装要求1、补偿器的安装：水平安装时，垂直臂应水平放置，平行臂应与管道坡度相同；垂直安装时，不得在弯管上开孔安装放风管和排水管；补偿器处滑托的预偏移量应符合设计图纸的规定；补偿器垂直臂长度偏差及平面歪扭偏差应不超过±10mm；在管段两端靠近固定支架处，应按设计规定的拉伸量留出空隙，冷拉应在两端同时、均匀、对称地进行，冷拉值的允许误差为10mm。

2、波纹补偿器安装：应进行外观尺寸检查，管口周长的允许偏差：公称直径大于1000mmm的为±６ｍｍ；小于或等于1000mm的为±４mm，波顶直径偏差为±５mm；应进行预拉伸或预压缩试验，不得有变形不均现象；内套有焊缝的一端，在水平管道上应迎介质流向安装，在垂直管道上应将焊缝置于上部；波纹补偿器应与管道保持同轴，不得偏斜；安装时，应在波纹补偿器两端加设临时支撑装置，在管道安装固定后，再拆除临时设施，并检查是否有不均匀沉降。

靠近波纹补偿器的两个管道支架，应设导向装置。

自然补偿管段的冷紧应符合下列要求：冷紧口位置应留在有利焊接、操作的地方，冷紧长度应符合设计规定；冷紧口位置应留在有利焊接、操作的地方，冷紧长度应符合设计规定；冷紧段两端的固定支架应安装牢固，混凝土或填充灰浆已达到设计强度，管道与固定支座已固定连接；管段上的支、吊架已安装完毕，冷紧口附近吊架的吊杆应预留足够的位移裕量。

弹簧支架的弹簧，应按设计位置预压缩并临时固定，不得使弹簧承担管子荷重；管段上的其它焊口已全部焊完并经检验合格；管段的倾斜方向及坡度符合设计规定；冷紧口焊接完毕并经检验合格后，方可拆除冷紧卡具；管道冷紧应填写记录。

焊接工艺评定标准
焊接工艺评定是指根据特定的标准和要求，对焊接工艺进行检验和评定，以确保焊接质量符合相关标准和规范。

焊接工艺评定标准的制定和执行对于保障焊接质量、提高焊接技术水平具有重要意义。

首先，焊接工艺评定标准应当包括焊接工艺规程、焊接工艺试验、焊接工艺评定方法等内容。

焊接工艺规程是指根据焊接材料、焊接方法、焊接工艺要求等编制的具体操作规程，包括焊接工艺参数、焊接接头准备、焊接设备选择等内容。

焊接工艺试验是指对焊接工艺进行实际试验，验证其可行性和可靠性。

焊接工艺评定方法是指对焊接工艺进行评定的具体方法和标准。

其次，焊接工艺评定标准应当符合国家相关标准和规范要求，确保焊接质量和安全可靠。

焊接工艺评定标准应当具有科学性、合理性和可操作性，能够真实反映焊接工艺的质量和性能。

同时，焊接工艺评定标准应当与时俱进，随着焊接技术的发展和变化进行及时修订和更新，以适应不同材料、不同环境下的焊接需求。

此外，焊接工艺评定标准的执行应当严格按照规定的程序和要求进行。

对于焊接工艺的评定应当由具有相应资质和经验的专业人员进行，确保评定结果的客观性和可靠性。

同时，对于评定结果的记录和报告应当及时、准确地进行归档和管理，以备日后查阅和追溯。

综上所述，焊接工艺评定标准的制定和执行对于提高焊接质量、保障焊接安全具有重要意义。

只有严格执行焊接工艺评定标准，才能够确保焊接质量的可靠性和稳定性，推动我国焊接技术水平的提升，促进相关行业的健康发展。

希望相关部门和单位能够高度重视焊接工艺评定标准的制定和执行，共同努力，推动我国焊接行业朝着更加规范化、专业化、标准化的方向发展。

焊接工艺评定学习总结2020年11月27号晚上七点，我们通过腾讯会议的方式学习了关于焊接工艺评定的培训课程，现对学习进行总结：焊接工艺评定是指为使焊接接头的力学性能、弯曲性能或堆焊层的化学成分符合规定，对预焊接工艺规程进行验证性试验和结果评价的过程。

分为预焊接工艺规程、焊接工艺评定报告、焊接工艺规程、焊接作业指导书。

一、焊接工艺评定一般过程：根据金属材料的焊接性能，按照设计文件规定和制造工艺拟定预焊接工艺规程，施焊试件和制取试样，测定焊接接头是否符合规定的要求，并形成焊接工艺评定报告对预焊接工艺规程进行评价。

二、焊接工艺评定的条件和目的：1）焊接工艺评定应在本单位进行。

2）焊接工艺评定所用的设备、仪表应处于正常工作状态，金属材料、焊接材料应符合相应标准，并由本单位操作技能熟练的焊接人员使用本单位设备焊接试件。

3）焊接工艺评定验证承压设备制造、安装单位拟定焊接工艺规程的正确性。

4）评定承压设备制造、安装单位在限定条件下焊成符合技术规定的焊接接头能力。

三、焊接工艺评定因素及类别分类1）重要因素：是影响焊接接头力学性能和弯曲性能（冲击韧性除外）的焊接工艺评定因素。

2）补加因素：是指影响焊接接头冲击韧性的焊接工艺评定因素。

当规定进行冲击试验时，需增加补加因素。

3）次要因素：是指对要求测定的力学性能和弯曲性能无明显影响的焊接工艺评定因素。

3.1焊接方法的类别分为10种：气焊、焊条电弧焊、埋弧焊、钨极气体保护焊、熔化极气体保护焊（含药芯焊丝电弧焊）、电渣焊、等离子弧焊、磨擦焊、气电立焊和螺柱电弧焊。

其中比较常用的是焊条电弧焊、埋弧焊、钨极气体保护焊和熔化极气体保护焊。

3.2焊后热处理及分类类别号为Fe-1、Fe-3、Fe-4、Fe-5A、Fe-5B、Fe-5C、Fe-6、Fe-9B、Fe-10I，Fe-10H的材料焊后热处理类别：a.不进行焊后热处理；b.低于下转变温度进行焊后热处理；c.高于上转变温度进行焊后热处理（如正火）d.先在高于上转变温度，而后在低于下转变温度进行焊后热处理（即正火或淬火后回）；e.在上下转变温度之间进行焊后热处理。

焊接工艺评定及焊工技能焊接是一种重要的金属连接技术，在各个工业领域都得到广泛应用。

焊接工艺评定及焊工技能的提高对于保证焊接质量和工程安全至关重要。

本文将从焊接工艺评定和焊工技能提升两个方面进行论述。

一、焊接工艺评定焊接工艺评定是指根据特定的焊接规范和标准，对焊接工艺参数进行测试和验证的过程。

通过对焊接材料、焊接设备和焊接环境等进行评估，确保焊接操作在规定的范围内进行，达到预定的焊接质量要求。

合格的焊接工艺评定应包括以下内容：1.焊接材料评定：选择适用的焊接材料，进行各项性能测试，例如焊接强度、韧性、抗腐蚀性等。

2.焊接设备评定：检验和校准焊接设备，确保其工作稳定可靠，例如焊接机、电极、气体保护设备等。

3.焊接工艺参数评定：根据工程要求和焊接规范，确定合适的焊接电流、电压、速度和焊接材料的预热、间室温度等参数。

4.焊接环境评定：评估焊接场所的通风、防火等安全环境要求，确保焊接过程安全可靠。

二、焊工技能提升焊工技能的提升是指焊工通过不断学习和实践，不断提高自己的焊接技术和操作能力，提升焊接质量和工作效率。

以下是焊工技能提升的几个方面：1.焊接理论知识学习：了解焊接原理、焊接材料特性、焊接过程及其影响因素等，提高对焊接工艺的理解和掌握。

2.焊接操作技巧培训：通过参加相关的职业培训和技能比赛，学习各种焊接技术，提高焊接工艺的熟练度和准确性。

3.质量控制和问题解决能力：学习焊接质量控制的方法和工具，能够分析和解决焊接过程中出现的各种问题。

4.安全意识和操作规范：加强焊工的安全意识，学习并遵守相关的安全操作规范，确保焊接过程的安全性和可靠性。

5.团队合作和沟通能力：提高与其他焊工和相关工种的协作能力，加强工作沟通和合作，确保焊接工作的高效进行。

总结：焊接工艺评定和焊工技能提升是确保焊接质量和工程安全的重要环节。

通过严格的焊接工艺评定和持续的焊工技能培训，能够提高焊接工作的质量和效率，保证工程的可靠性和长期使用性。

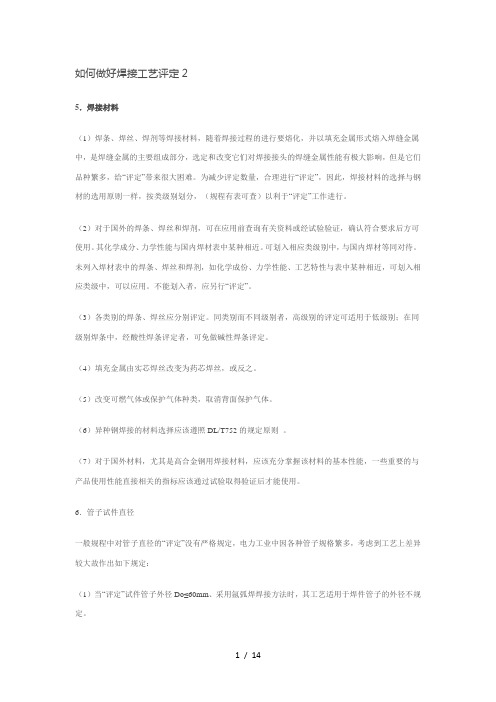

如何做好焊接工艺评定25．焊接材料（1）焊条、焊丝、焊剂等焊接材料，随着焊接过程的进行要熔化，并以填充金属形式熔入焊缝金属中，是焊缝金属的主要组成部分，选定和改变它们对焊接接头的焊缝金属性能有极大影响，但是它们品种繁多，给“评定”带来很大困难。

为减少评定数量，合理进行“评定”，因此，焊接材料的选择与钢材的选用原则一样，按类级别划分，（规程有表可查）以利于“评定”工作进行。

（2）对于国外的焊条、焊丝和焊剂，可在应用前查询有关资料或经试验验证，确认符合要求后方可使用。

其化学成分、力学性能与国内焊材表中某种相近。

可划入相应类级别中，与国内焊材等同对待。

未列入焊材表中的焊条、焊丝和焊剂，如化学成份、力学性能、工艺特性与表中某种相近，可划入相应类级中，可以应用。

不能划入者，应另行“评定”。

（3）各类别的焊条、焊丝应分别评定。

同类别而不同级别者，高级别的评定可适用于低级别；在同级别焊条中，经酸性焊条评定者，可免做碱性焊条评定。

（4）填充金属由实芯焊丝改变为药芯焊丝，或反之。

（5）改变可燃气体或保护气体种类，取消背面保护气体。

（6）异种钢焊接的材料选择应该遵照DL/T752的规定原则。

（7）对于国外材料，尤其是高合金钢用焊接材料，应该充分掌握该材料的基本性能，一些重要的与产品使用性能直接相关的指标应该通过试验取得验证后才能使用。

6．管子试件直径一般规程中对管子直径的“评定”没有严格规定，电力工业中因各种管子规格繁多，考虑到工艺上差异较大故作出如下规定：（1）当“评定”试件管子外径Do≤60mm、采用氩弧焊焊接方法时，其工艺适用于焊件管子的外径不规定。

2）其它管径的“评定”，适用于焊件管子外径的范围为：下限0.5D0，上限不规定。

7．试件的焊接位置电力工业针对行业特点，对“评定”的焊接位置和适用范围做了专门规定，(见规程上表)有如下情况时，还应遵循下列规定：（1）在立焊位中，当根层焊道从上向焊改为下向焊或反之，应重新评定。

焊接工艺评定的基本规则1焊接工艺参数分为重要参数，补加重要参数和次要参数：1.1重要参数是指影响焊接接头抗拉强度和弯曲性能的工艺参数。

1.2补加重要参数是指影响焊接接头冲击韧性的工艺参数。

1. 3 次要参数是指对要求测定的力学性能无明显影响的工艺参数。

2几种常用焊接方法的重要参数和补加重要参数见表lo表一几种常用焊接方法的焊接参数(1)焊接工艺评定应当采用与实际生产所用母材相同组别、等级的材料。

(2)焊接工艺评定的坡口型式应当尽量采用实际产品中使用的坡口型式。

(3)改变焊接方法，需重新评定。

(4)改变任何一个重要参数时需重新评定。

(5)对有冲击韧性要求的工艺评定，可在原评定合格的基础上按增加或变更的补加重要参数增焊冲击韧性试件进行试验，或者手弧焊时，板状试件选立焊位置，管状试件选水平固定或45°固定进行评定。

(6)改变次要参数，不需重新评定，但需重新编制焊接工艺规程。

3分类、分组见表2根据母材的化学成分，力学性能和焊接性能进行：(1)母材的类别号改变，需重新评定。

(2)同类别号中高组别号母材的评定适用于低组别号母材的评定，同时也适用于该组别号母材与低组别母材所组成的焊接接头。

(3)同组别号中一种母材评定合格的焊接工艺适用于同组别号的其它母材。

(4)不同类别号的母材组成焊接接头时，即使两种母材各自都已评定合格，对其所组成的接头仍需重新评定。

4试件焊后热处理应与产品在安装过程中焊后热处理基本相同，改变焊后热处理的类别、试件的热处理累积保温时间小于现场实际保温时间80%需重新评定。

表二母材分类注：对表中未列入的钢材可根据其化学成份，力学性能和焊接性能经与设计院协商后，归入相应的类别组别中。

5一条焊缝数种焊接方法对同一条焊缝使用两种或两种以上焊接方法（或焊接工艺）时,可按每一种焊接方法（或焊接工艺）分别进行评定，也可使用两种或两种以上的焊接方法(或焊接工艺)焊接试件，进行组合评定。

组合评定合格后，可以单独釆用其中一种或几种焊接方法(或焊接工艺)但要保证每一种焊接方法(或焊接工艺) 所熔敷的焊缝金属厚度都在已评定的各自有效范围内。

焊接检验工艺评定及焊工评定每项以焊接工作为主的工程，不管是在车间完工，还是在现场完工，焊接工艺评定及焊工评定都是工作的一个重要部分。

工艺及焊工的评定工作是制造工序中最重要的准备步骤之一。

经常有许多项目焊接工艺未经批准就开始。

由于技术、材料或操作工技能等不可预知因素的缺乏，可能会导致过高的产品拒收率。

焊接检验师有可能参与评定试验。

个别公司会控制焊接检验师参与试验的程度。

有些工艺要求焊接检验员见证焊接及评定试验。

因此，焊接检验师必须熟知焊接工艺评定和焊工评定的步骤。

许多规范为制造商或承包商规定了评定的职责。

因此，公司必须详细规定焊接评定细则以确保焊接工艺及焊工符合适宜的规范和技术要求。

显然，精明的焊接制造商及承包商意识到焊接工艺及焊工的评定会节省一笔成本。

当焊接人员及焊接方法经试验认可后，很少会由于焊缝拒收及工程延期引起过多的费用开销。

在试验中发现这些缺陷比在制造加工中发现要经济的多。

焊接检验师也可以通过资料审核参与这些评定。

其责任之一就是审核焊接工艺及焊工评定来决定它们是否符合规范及技术要求。

有经验的焊接检验师经过仔细检验，会发现许多问题并且在焊接之前给予纠正。

另外，许多规范授权焊接检验师可以在焊工的焊接质量持续低于标准要求时对他们进行再次评定。

在本讨论中，并不是说只有焊接要作评定。

例如钎焊，也要求工艺评定及焊工评定。

钎焊评定见ASME第九卷，此卷描述了焊接工艺评定及焊工评定的步骤。

几个主要规范（例：AWS D1.1、ASME 第九卷、API 1104）中有关焊接工艺的规定稍有不同，有些区别在规范中也作了注明。

检验师必须经常参考这些规范。

工艺评定评定的第一个步骤就是焊接工艺的准备及完善，这在焊工评定及产品焊接以前完成，因为工艺评定来衡量实际焊接工艺与材料是否匹配。

一般情况下，进行焊接工艺评定是显示以下各项的匹配性。

（1）母材（2）焊接、钎焊填充金属（3）方法及（4）技巧焊接检验师还必须注意到工艺评定中对试验焊工的技能没有提出要求。
