焊接工艺评定报告记录模板
————————————————————————————————作者：————————————————————————————————日期：
焊接工艺评定
焊接工艺评定编号： HP0101 预焊接工艺规程编号： WPS-HP0101
中石化工建设有限公司
焊接工艺评定存档目录
工艺评定编号：
序号项目名称编号页数预焊接工艺规程（pWPS）
1
材料质量证明书
2
3 焊接材料质量证明书
无损探伤报告
4
5 机械性能试验报告
化学分析试验报告
6
7 热处理报告
焊接工艺评定报告
8
9 以下空白
10
11
12
13
14
15
备
注
档案管理：存档日期：
中石化工建设有限公司预焊接工艺规程（pWPS）
表号/装订号
共页第页
单位名称天津海盛石化建筑安装工程有限公司
预焊接工艺规程编号WPS-HP0101日期2014.8 所依据焊接工艺评定报告编号HP0101焊接方法GTAW+SMAW 机动化程度（手工、机动、自动）手工
焊接接头：
坡口形式：V型坡口
衬垫（材料及规格）Q235B
其他坡口采用机械加工或火焰切割简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序）
母材：
类别号Fe-1 组别号Fe-1-1 与类别号Fe-1 组别号Fe-1-1 相焊或标准号GB3274-2007 材料代号Q235B 与标准号GB3274-2007 材料代号Q235B 相焊对接焊缝焊件母材厚度范围：4~12mm
角接焊缝焊件母材厚度范围：不限
管子直径、壁厚范围：对接焊缝--- 角焊缝---
其他：同时适用返修焊和补焊
填充金属：
焊材类别：焊丝（GMAW）焊丝（SAW）
焊材标准：GB/T8110-2008 JIS Z3351
填充金属尺寸：φ1.2mm φ4.8mm
焊材型号：ER50-6 YS-S6
焊材牌号（金属材料代号）：THT-50-6 US-36
填充金属类别：Fe-1-1 FeMS1-1
其他：/
对接焊缝焊件焊缝金属厚度范围：GMA W≤6mm,SAW≤12角焊缝焊件焊缝金属厚度范围：不限
耐蚀堆焊金属化学成分（%）
C Si Mn P S Cr Ni Mo V Ti Nb 其他：/
中石化工建设有限公司预焊接工艺规程（WPS）
表号/装订号焊表
共2页第1页
焊接位置：
焊缝的位置平焊
立焊的焊接方向：（向上、向下）—角焊缝位置—
立焊的焊接方向：—焊后热处理：
保温温度（℃）—保温时间范围（h）—
预热：
最小预热温度（℃）—最大道间温度（℃）200 保持预热时间—加热方式—气体：
气体种类混合比流量（L/min）保护气体CO210~15
尾部保护气/ / /
背部保护气/ / /
电特性：
电流种类直流极性反接
焊接电流范围（A）GMAW：180~220 SAW：600~650 电弧电压（V）GMAW：18~22 SAW：32~36 焊接速度（范围）GMAW：
钨极类型及直径喷嘴直径（mm）
焊接电弧种类（喷射弧、短路弧）焊丝送进速度（cm/min）
焊道/ 焊层焊接
方法
填充金属焊接电流电弧电压
（V）
焊接速度
(mm/min)
线能量
（KJ/cm）牌号直径极性电流（A）
技术措施：
摆动焊或不摆动焊摆动参数
焊前清理和层间清理背面清根方法
单道焊或多道焊（每面）单丝焊或多丝焊
导电嘴至工件距离（mm）锤击
其他:
编制：审核：批准：日期：日期：日期：
中石化工建设
有限公司

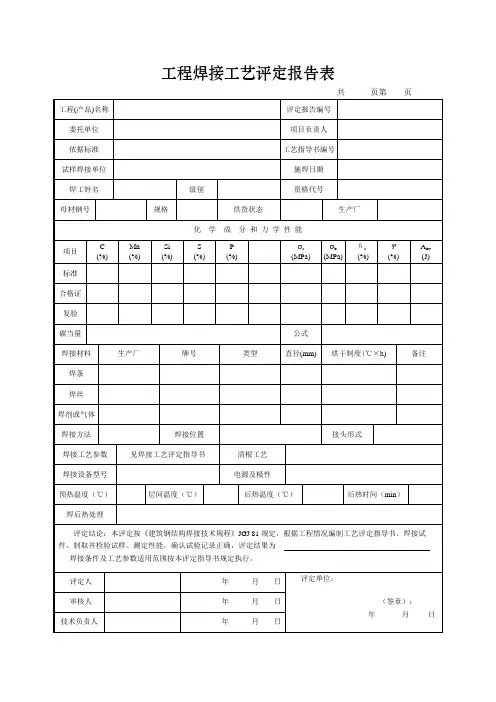

焊接工艺评定报告表号/装订号
共页第页
单位名称中石化工建设有限公司
焊接工艺评定报告编号日期预焊接工艺规程编号
焊接方法机动化程度（手工、机动、自动）
接头简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序）
60°
母材：
材料标准
材料代号
类、组别号与类、别号相
焊
厚度
其他
焊后热处理：
保温温度（℃）
保温时间( h )
保护气体：
气体混合比流量（L/min）
保护气体
尾部保护气/ / /
背部保护气/ / /
填充金属：
焊材类别
焊材标准
焊材型号
焊接牌号
焊材规格
焊缝金属厚度
其他/
电特性：
电流种类
极性
钨极尺寸
焊接电流（A）
电弧电压（V）
焊接电弧种类/
其他
焊接位置：
焊接位置方向：（向上、向下）
角焊缝位置方向：（向上、向下）
预热：
预热温度（℃））
道间温度(℃)
其他
技术措施：
焊接速度（mm/min）
摆动或不摆动
摆动参数
多焊道或单焊道（每面）
多丝焊或单丝焊
其他/
