标准电缆短路电流对照表
标准电缆短路电流对照表是一个重要的电气工程工具，用于在给定电缆规格和条件下查找短路电流值。

这个表格通常包含电缆的导体截面积、导体材料、绝缘材料、电缆长度、短路时间等多个参数，以及对应的短路电流值。

以下是标准电缆短路电流对照表的写作方法和一份表格范例：
一、写作方法
1.确定表格的标题和列名：表格的标题应该清晰地描述表格的内容，列名应
该包含电缆规格和条件以及对应的短路电流值。

2.确定电缆规格和条件的范围：根据需要，确定电缆规格和条件的范围，例
如导体截面积、导体材料、绝缘材料、电缆长度、短路时间等。

3.列出电缆规格和条件：在表格中列出电缆规格和条件，确保每个规格和条
件都有对应的列。

4.列出对应的短路电流值：在表格中列出与电缆规格和条件对应的短路电流
值，确保每个规格和条件都有对应的值。

5.添加必要的注释和说明：在表格下方添加必要的注释和说明，例如表格的
来源、使用方法、限制条件等。

二、表格范例
注意事项：
1.上表仅为范例，实际使用时需要根据具体电缆的规格和条件进行填写。

2.在实际应用中，可能需要考虑更多的电缆规格和条件，例如导体结构、绝
缘厚度、环境温度等。

3.表格中的短路电流值是根据一定的计算公式和假设条件得出的，实际短路
电流值可能会有所不同。

因此，在使用表格时需要注意其限制条件和适用范围。

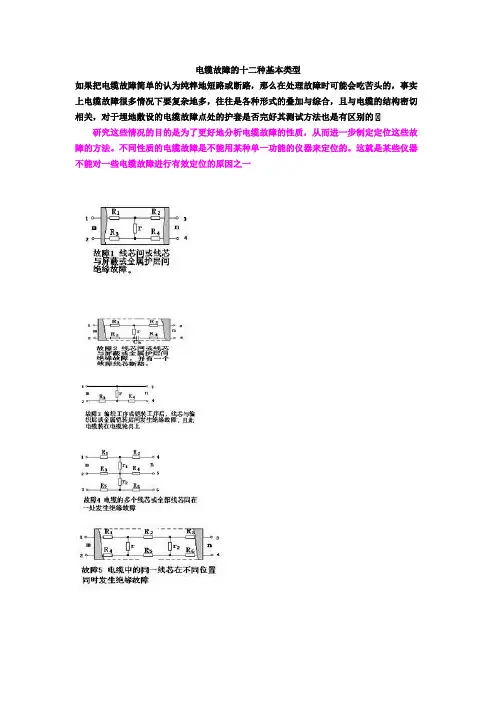

电缆故障的十二种基本类型
如果把电缆故障简单的认为纯粹地短路或断路，那么在处理故障时可能会吃苦头的，事实上电缆故障很多情况下要复杂地多，往往是各种形式的叠加与综合，且与电缆的结构密切相关，对于埋地敷设的电缆故障点处的护套是否完好其测试方法也是有区别的〿研究这些情况的目的是为了更好地分析电缆故障的性质，从而进一步制定定位这些故障的方法。

不同性质的电缆故障是不能用某种单一功能的仪器来定位的。

这就是某些仪器不能对一些电缆故障进行有效定位的原因之一
以上是电缆明敷时发生故障时的物理模型，当电缆直埋于地下，或穿入地下管道，管道内有无积水，情况变得更复杂。

电缆护层是否完好，定位时也是不一样的。

要想实现故障的精确定位，应该充分考虑上述情况可能带来的影响。

因此一套性能优良地测定系统在进行设计时应充分考虑各种可能的情况，这样的系统才会成功有效的定位．。

10kV电力电缆常见故障及原因分析1、故障类型电缆故障可概括为接地、短路、断线三大类，其故障类型主要有以下几方面：(1）闪络故障。

电缆在低压电时处于良好的绝缘状态,不会存在故障。

可只要电压值升高到一定范围，或者一段时间后某一电压持续升高，那么就会瞬间击穿绝缘体，造成闪络故障。

（2)一相芯线断线或多相断线.在电缆导体连续试验中，电缆的各个导体的绝缘电阻与相关规定相符，但是在检查中发现有一相或者多相不能连续，那么就说明一相芯线断线或者多相断线.（3）三芯电缆一芯或两芯接地。

三芯电缆的一芯或者两芯导体用绝缘摇表测试出不连续,然后又进行一芯或者两芯对地绝缘电阻遥测.如果芯和芯之间存在着比正常值低许多的绝缘电阻，这种绝缘电阻值高于1000欧姆就被称之为高电阻接地故障;反之,就是低电阻接地故障.这两张故障都称为断线并接地故障。

（4）三相芯线短路。

短路时接地电阻大小是电缆的三相芯线短路故障判断的依据。

短路故障有两种：低阻短路故障、高阻短路故障.当三相芯线短路时，低于1000欧姆的接地电阻是低阻短路故障，相反则是高阻短路故障。

2、原因分析电缆故障的最直接原因就是绝缘降低而被击穿，归纳起来主要有以下几种情况：（1）外力损坏。

电缆故障中外力损坏是最为常见的故障原因。

电缆遭外力损坏以后会出现大面积的停电事故。

例如地下管线施工过程中，电缆因为施工机械牵引力太大而被拉断；电缆绝缘层、屏蔽层因电缆过度弯曲而损坏；电缆切剥时过度切割和刀痕太深.这些直接的外力因素都会对电缆造成一定的损坏。

（2）绝缘受潮。

电缆制造生产工艺不精会导致电缆的保护层破裂；电缆终端接头密封性不够；电缆保护套在电缆使用中被物体刺穿或者遭受腐蚀。

这些是电缆绝缘受潮的主要原因。

此时，绝缘电阻降低，电流增大，引发电力故障问题。

（3）化学腐蚀.长期的电流作用会让电缆绝缘产生大量的热量。

如果电缆绝缘工作长期处于不良化学环境中就会改变它的物理性能，使电缆绝缘老化甚至失去效果,电力故障会由此产生。

电力电缆常见故障及检测方法分析摘要：电力电缆作为电力系统的重要组成部分，一旦发生故障将直接影响电力系统的安全运行电力电缆供电以其安全、可靠、，得到广泛的应用。

但是电力电缆一般都埋在地下，一旦发生故障，要经过诊断、测距(预定位)、定点(精确定位)个步骤。

采用合适的故障测试方法，尽可能快速、准确地找到故障点，减少因停电造成的损失。

关键词：电缆；故障；方法；技术一、电缆的故障类型分析电力电缆的故障类型造成电力电缆故障的原因有很多，比如：机械损伤、绝缘受潮、绝缘老化变质、过电压、材料缺陷、电缆绝缘物流失、设计和制作工艺不良以及护层腐蚀等。

按照故障出现的部位，通常可将故障类型大致分为断线故障、主绝缘故障和护层故障断线一般是由于故障电流过大而烧断电缆芯线或外界机械破坏等原因造成的，其测试比较简单。

从今年已查找的低、中、高压电缆故障的结构特点分析，电缆单相接地故障较为普遍，多是因为电缆遭受外力破坏原因造成。

也不排除本体质量造成，但这种内部短路从外表看不出痕迹较少见。

电缆相间短路故障中较少，这是因为相间短路一般都是在运行中发生，发生故障时会产生强大的短路电流造成速断保护动作而跳闸。

强大的电流所造成的高温一般都会把电缆烧断造成开路性故障。

电缆内部短路，外表看不出痕迹，此类故障一般是由于电缆质量造成的，比较少见。

从电缆的故障位置看，一条电缆最薄弱的地方是中间接头，一般的电缆都有一个或几个中间接头，在做电缆中间接头时由于环境条件限制，加上电缆敷设后不进行防潮处理，制作时中间接管压接不紧密，都可能造成电缆中间接头受潮、工艺缺陷的出现。

当运行中长期在高压电场的作用下产生电晕及游离放电，使绝缘本体形成水树直至绝缘老化并击穿。

绝缘故障根据故障电阻和击穿间隙的情况，通常将绝缘故障分为低阻、高阻及闪络性故障。

低阻故障与高阻故障的区分界限一般取电缆本身波阻抗的l0倍，但在实际测试工作中并不要求很严格地区分。

闪络性故障的故障点电阻极高，可给故障电缆施加到较高的电压，故障点才闪络击穿。

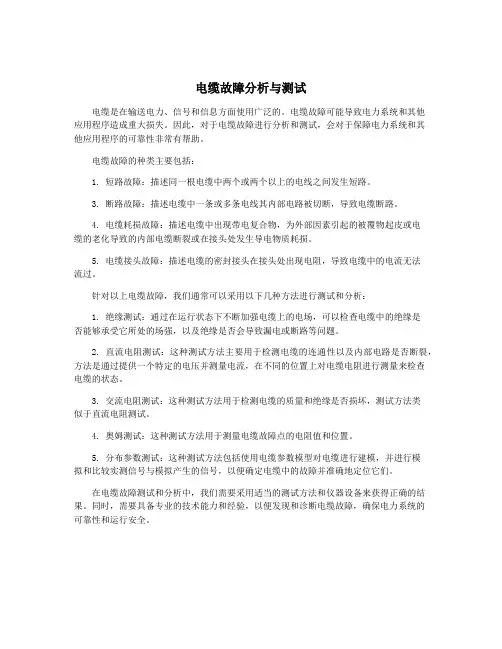

电缆故障分析与测试电缆是在输送电力、信号和信息方面使用广泛的。

电缆故障可能导致电力系统和其他应用程序造成重大损失。

因此，对于电缆故障进行分析和测试，会对于保障电力系统和其他应用程序的可靠性非常有帮助。

电缆故障的种类主要包括：1. 短路故障：描述同一根电缆中两个或两个以上的电线之间发生短路。

3. 断路故障：描述电缆中一条或多条电线其内部电路被切断，导致电缆断路。

4. 电缆耗损故障：描述电缆中出现带电复合物，为外部因素引起的被覆物起皮或电缆的老化导致的内部电缆断裂或在接头处发生导电物质耗损。

5. 电缆接头故障：描述电缆的密封接头在接头处出现电阻，导致电缆中的电流无法流过。

针对以上电缆故障，我们通常可以采用以下几种方法进行测试和分析：1. 绝缘测试：通过在运行状态下不断加强电缆上的电场，可以检查电缆中的绝缘是否能够承受它所处的场强，以及绝缘是否会导致漏电或断路等问题。

2. 直流电阻测试：这种测试方法主要用于检测电缆的连通性以及内部电路是否断裂，方法是通过提供一个特定的电压并测量电流，在不同的位置上对电缆电阻进行测量来检查电缆的状态。

3. 交流电阻测试：这种测试方法用于检测电缆的质量和绝缘是否损坏，测试方法类似于直流电阻测试。

4. 奥姆测试：这种测试方法用于测量电缆故障点的电阻值和位置。

5. 分布参数测试：这种测试方法包括使用电缆参数模型对电缆进行建模，并进行模拟和比较实测信号与模拟产生的信号，以便确定电缆中的故障并准确地定位它们。

在电缆故障测试和分析中，我们需要采用适当的测试方法和仪器设备来获得正确的结果。

同时，需要具备专业的技术能力和经验，以便发现和诊断电缆故障，确保电力系统的可靠性和运行安全。

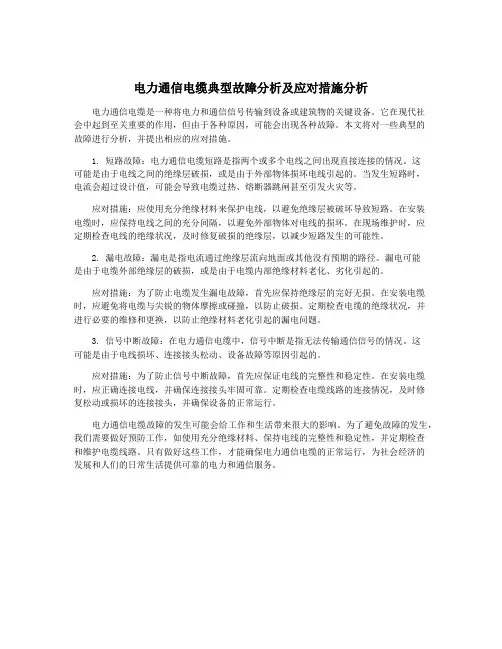

电力通信电缆典型故障分析及应对措施分析电力通信电缆是一种将电力和通信信号传输到设备或建筑物的关键设备。

它在现代社会中起到至关重要的作用，但由于各种原因，可能会出现各种故障。

本文将对一些典型的故障进行分析，并提出相应的应对措施。

1. 短路故障：电力通信电缆短路是指两个或多个电线之间出现直接连接的情况。

这可能是由于电线之间的绝缘层破损，或是由于外部物体损坏电线引起的。

当发生短路时，电流会超过设计值，可能会导致电缆过热、熔断器跳闸甚至引发火灾等。

应对措施：应使用充分绝缘材料来保护电线，以避免绝缘层被破坏导致短路。

在安装电缆时，应保持电线之间的充分间隔，以避免外部物体对电线的损坏。

在现场维护时，应定期检查电线的绝缘状况，及时修复破损的绝缘层，以减少短路发生的可能性。

2. 漏电故障：漏电是指电流通过绝缘层流向地面或其他没有预期的路径。

漏电可能是由于电缆外部绝缘层的破损，或是由于电缆内部绝缘材料老化、劣化引起的。

应对措施：为了防止电缆发生漏电故障，首先应保持绝缘层的完好无损。

在安装电缆时，应避免将电缆与尖锐的物体摩擦或碰撞，以防止破损。

定期检查电缆的绝缘状况，并进行必要的维修和更换，以防止绝缘材料老化引起的漏电问题。

3. 信号中断故障：在电力通信电缆中，信号中断是指无法传输通信信号的情况。

这可能是由于电线损坏、连接接头松动、设备故障等原因引起的。

应对措施：为了防止信号中断故障，首先应保证电线的完整性和稳定性。

在安装电缆时，应正确连接电线，并确保连接接头牢固可靠。

定期检查电缆线路的连接情况，及时修复松动或损坏的连接接头，并确保设备的正常运行。

电力通信电缆故障的发生可能会给工作和生活带来很大的影响。

为了避免故障的发生，我们需要做好预防工作，如使用充分绝缘材料、保持电线的完整性和稳定性，并定期检查和维护电缆线路。

只有做好这些工作，才能确保电力通信电缆的正常运行，为社会经济的发展和人们的日常生活提供可靠的电力和通信服务。

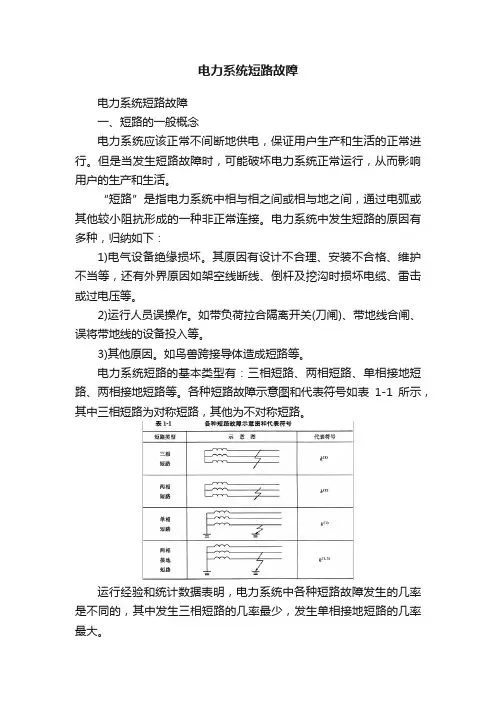

电力系统短路故障电力系统短路故障一、短路的一般概念电力系统应该正常不间断地供电，保证用户生产和生活的正常进行。

但是当发生短路故障时，可能破坏电力系统正常运行，从而影响用户的生产和生活。

“短路”是指电力系统中相与相之间或相与地之间，通过电弧或其他较小阻抗形成的一种非正常连接。

电力系统中发生短路的原因有多种，归纳如下：1)电气设备绝缘损坏。

其原因有设计不合理、安装不合格、维护不当等，还有外界原因如架空线断线、倒杆及挖沟时损坏电缆、雷击或过电压等。

2)运行人员误操作。

如带负荷拉合隔离开关(刀闸)、带地线合闸、误将带地线的设备投入等。

3)其他原因。

如鸟兽跨接导体造成短路等。

电力系统短路的基本类型有：三相短路、两相短路、单相接地短路、两相接地短路等。

各种短路故障示意图和代表符号如表1-1所示，其中三相短路为对称短路，其他为不对称短路。

运行经验和统计数据表明，电力系统中各种短路故障发生的几率是不同的，其中发生三相短路的几率最少，发生单相接地短路的几率最大。

在实际工程问题中，经常需要计算短路电流，计算中涉及到如下概念：(1)无限大容量系统。

无限大容量电力系统指，容量相对于被供电系统容量大得多的电力系统，其特征是，当被供电系统中负荷变动甚至发生短路故障，电力系统母线电压及频率基本维持不变。

一般，电力系统等值电源阻抗不超过短路电路阻抗的5％～10％，或电力系统容量超过被供电系统容量50倍时，可视为无限大容量电力系统，简称无限大系统或无穷大系统。

实际应用中对11OkV 配电网，可将供电变压器看作无穷大系统对11OkV 配电网供电。

(2)短路电流周期分量。

电力系统发生短路故障时，与正常负荷状态相比，供电回路的阻抗大为减小，因此出现数值很大的短路电流。

显然，短路电流的大小由电源电压和短路回路阻抗决定，电源电压是正弦周期分量，与之对应，产生的是短路电流中的周期分量。

在计算中，通常求取的就是这个短路电流周期分量，即在非周期分量衰减完毕后的稳态短路电流。

电力电缆常见故障分析及处理
短路性故障是电力电缆常见的故障类型之一，包括两相短路和三相短路。

这种故障通常是由制造过程中留下的隐患造成的。

例如，电缆内部存在材料缺陷或接头工艺不良等问题，都可能导致电缆短路。

此外，电缆的绝缘老化、保护层腐蚀、超压击穿等因素也可能引起短路故障的发生。

1.3接地性故障
接地性故障指电缆某一芯或数芯对地击穿，当绝缘电阻低于10 kΩ称低阻接地，高于10 kΩ称为高阻接地。

这种故障主要是由于电缆腐蚀、铅皮裂纹、接头工艺和材料等因素引起的。

例如，电缆在使用过程中可能会受到化学物质的腐蚀，导致绝缘层的损坏；铅皮裂纹也可能会导致电缆接地故障的发生。

2处理方法及应急措施
在电力电缆出现故障时，需要及时有效地分析故障原因，并采取相应的处理方法和应急措施。

对于断线性故障，需要对电缆进行修复或更换；对于短路性故障，需要对故障点进行绝缘处理或更换电缆；对于接地性故障，需要对接头进行检查和修复。

此外，还需要加强电缆的维护和检测工作，及时发现和处理潜在的故障隐患，以确保电力供应的可靠性。

在应急情况
下，可以采取备用电源或临时供电等措施，以保障用户的用电需求。

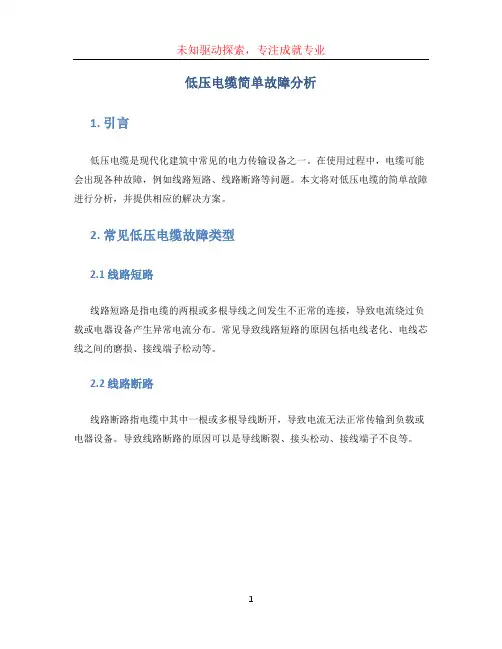

低压电缆简单故障分析1. 引言低压电缆是现代化建筑中常见的电力传输设备之一。

在使用过程中，电缆可能会出现各种故障，例如线路短路、线路断路等问题。

本文将对低压电缆的简单故障进行分析，并提供相应的解决方案。

2. 常见低压电缆故障类型2.1 线路短路线路短路是指电缆的两根或多根导线之间发生不正常的连接，导致电流绕过负载或电器设备产生异常电流分布。

常见导致线路短路的原因包括电线老化、电线芯线之间的磨损、接线端子松动等。

2.2 线路断路线路断路指电缆中其中一根或多根导线断开，导致电流无法正常传输到负载或电器设备。

导致线路断路的原因可以是导线断裂、接头松动、接线端子不良等。

3. 故障分析与解决方案3.1 线路短路的故障分析与解决方案3.1.1 故障分析线路短路会导致过高的电流流过电缆，可能引发电路或电器设备烧毁的危险。

因此，及时发现和解决线路短路故障至关重要。

定位线路短路故障可以通过以下步骤：1.使用绝缘电阻测试仪检测电缆是否存在绝缘损坏的问题。

2.检查导线接线端子是否松动或触摸到其他导线。

3.检查电线芯线之间是否有磨损或接触不良。

3.1.2 解决方案如果发现电缆存在线路短路故障，可以采取以下解决方案：1.首先，应切断电缆的电源，以防止短路电流对电器设备造成损坏。

2.确定线路短路的具体位置，检查导线是否松动或触摸到其他导线。

3.如果发现绝缘损坏的问题，需要将受损的电缆进行更换或修复。

4.检查导线是否有磨损或接触不良，如果有需要进行修复或更换。

3.2 线路断路的故障分析与解决方案3.2.1 故障分析线路断路会导致电流无法正常流动，造成负载无法工作。

断路的原因可以是电缆本身的断线、接头松动或接线端子不良。

3.2.2 解决方案如果发现电缆存在线路断路故障，可以采取以下解决方案：1.首先，应切断电缆的电源，以防止电流对电器设备造成损坏。

2.检查导线是否断裂，如果有需要进行修复或更换。

3.检查接头是否松动，如果有需要重新固定或更换接头。

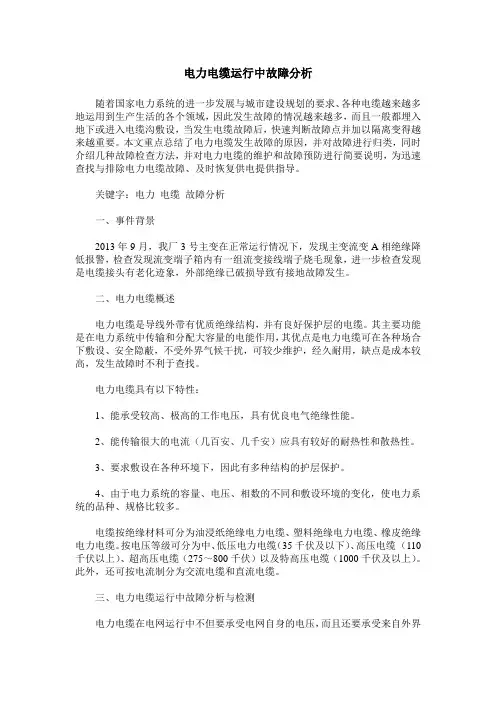

电力电缆运行中故障分析随着国家电力系统的进一步发展与城市建设规划的要求、各种电缆越来越多地运用到生产生活的各个领域，因此发生故障的情况越来越多，而且一般都埋入地下或进入电缆沟敷设，当发生电缆故障后，快速判断故障点并加以隔离变得越来越重要。

本文重点总结了电力电缆发生故障的原因，并对故障进行归类，同时介绍几种故障检查方法，并对电力电缆的维护和故障预防进行简要说明，为迅速查找与排除电力电缆故障、及时恢复供电提供指导。

关键字：电力电缆故障分析一、事件背景2013年9月，我厂3号主变在正常运行情况下，发现主变流变A相绝缘降低报警，检查发现流变端子箱内有一组流变接线端子烧毛现象，进一步检查发现是电缆接头有老化迹象，外部绝缘已破损导致有接地故障发生。

二、电力电缆概述电力电缆是导线外带有优质绝缘结构，并有良好保护层的电缆。

其主要功能是在电力系统中传输和分配大容量的电能作用，其优点是电力电缆可在各种场合下敷设、安全隐蔽，不受外界气候干扰，可较少维护，经久耐用，缺点是成本较高，发生故障时不利于查找。

电力电缆具有以下特性：1、能承受较高、极高的工作电压，具有优良电气绝缘性能。

2、能传输很大的电流（几百安、几千安）应具有较好的耐热性和散热性。

3、要求敷设在各种环境下，因此有多种结构的护层保护。

4、由于电力系统的容量、电压、相数的不同和敷设环境的变化，使电力系统的品种、规格比较多。

电缆按绝缘材料可分为油浸纸绝缘电力电缆、塑料绝缘电力电缆、橡皮绝缘电力电缆。

按电压等级可分为中、低压电力电缆（35千伏及以下）、高压电缆（110千伏以上）、超高压电缆（275～800千伏）以及特高压电缆（1000千伏及以上）。

此外，还可按电流制分为交流电缆和直流电缆。

三、电力电缆运行中故障分析与检测电力电缆在电网运行中不但要承受电网自身的电压，而且还要承受来自外界的各种过电压冲击，以及生产技术、安装工艺、大气环境的影响，因此不可避免的会发生各种故障。

电力系统中的短路故障分析在现代社会中，电力系统就如同人体的血液循环系统一样，为各个领域的正常运转提供着源源不断的动力。

然而，如同人体会生病一样，电力系统也会出现各种故障，其中短路故障是较为常见且危害较大的一种。

短路，简单来说，就是电力系统中正常情况下相互绝缘的导体之间发生了非正常的连接。

这种非正常连接会导致电流瞬间急剧增大，远远超过正常工作电流的水平。

短路故障产生的原因多种多样。

首先，电气设备的绝缘老化或损坏是一个常见因素。

长期运行的设备，在外界环境的影响下，如温度、湿度、灰尘等，其绝缘性能可能逐渐下降，最终导致短路。

其次，人为的误操作也可能引发短路。

例如，在检修时未按照规定的程序进行操作，误将带电部分与接地部分短接。

再者，自然灾害如雷击、风暴等也可能破坏电力设备的绝缘，从而引发短路。

另外，设备的设计缺陷、制造质量问题以及动物的触碰等都有可能导致短路故障的发生。

短路故障一旦发生，会带来一系列严重的后果。

从电流的角度来看，短路电流瞬间增大，会产生巨大的电动力和热效应。

强大的电动力可能会使电气设备发生变形甚至损坏，例如变压器绕组的扭曲、母线的弯曲等。

而热效应则会使设备温度迅速升高，可能导致设备的烧毁。

同时，短路还会引起电网电压的大幅下降。

这对于那些对电压稳定性要求较高的设备来说，可能会导致其无法正常工作，甚至停机。

例如，电动机可能会因为电压降低而转速下降，甚至停转，从而影响工业生产的正常进行。

在电力系统中，短路故障主要有三相短路、两相短路、单相短路和两相接地短路等几种类型。

三相短路是最为严重的一种短路形式，因为此时短路电流最大。

但在实际的电力系统中，三相短路发生的概率相对较低。

两相短路的短路电流比三相短路小，但仍然会对系统造成较大的影响。

单相短路在中性点接地的系统中较为常见，虽然其短路电流相对较小，但由于发生的概率较高，对系统的安全运行也不容忽视。

两相接地短路则是一种较为复杂的短路形式，其危害程度介于两相短路和三相短路之间。

电缆故障有哪些，电缆故障是如何分类的及其会造成什么后果危害随着工业时代的发展，对于电能的依赖也越来越大，为了保障各行各业的各地区的用电需求，电线的铺设长度也变得巨大，安全隐患也逐渐成为人们的重视对象，而且如今电缆故障所造成的危害也越来越大，那么下面小编就给大家讲下电缆故障有哪些，电缆故障是如何分类的及其会造成什么后果危害。

一、电缆故障有哪些根据电缆故障位置的不同一般电缆故障主要会有电缆主绝缘故障和电缆外护套故障，还有一些常见的如：低阻接地故障、低阻短路故障、断线故障、高阻接地故障、高阻短路故障、闪络型故障、泄露型故障、间歇型故障等。

二、电缆故障分类1、机械损伤机械损伤引起的电缆故障占电缆事故很大的比例。

有些机械损伤很轻微，当时并没有造成故障，但在几个月甚至几年后损伤部位才发展成故障。

造成电缆机械损伤的主要有以下几种原因：（1）、安装时损伤：在安装时不小心碰伤电缆，机械牵引力过大而拉伤电缆，或电缆过度弯曲而损伤电缆；（2）、直接受外力损坏：在安装后电缆路径上或电缆附近进行城建施工，使电缆受到直接的外力损伤；（3）、行驶车辆的震动或冲击性负荷会造成地下电缆的铅(铝)包裂损；（4）、因自然现象造成的损伤：如中间接头或终端头内绝缘胶膨胀而胀裂外壳或电缆护套；因电缆自然行程使装在管口或支架上的电缆外皮擦伤；因土地沉降引起过大拉力，拉断中间接头或导体。

2、绝缘受潮绝缘受潮后引起故障。

造成电缆受潮的主要原因有：（1）、因接头盒或终端盒结构不密封或安装不良而导致进水；（2）、电缆制造不良，金属护套有小孔或裂缝；（3）、金属护套因被外物刺伤或腐蚀穿孔；3、绝缘老化变质电缆绝缘介质内部气隙在电场作用下产生游离使绝缘下降。

当绝缘介质电离时，气隙中产生臭氧、硝酸等化学生成物，腐蚀绝缘；绝缘中的水分使绝缘纤维产生水解，造成绝缘下降。

过热也会引起绝缘老化变质。

电缆内部气隙产生电游离造成局部过热，使绝缘碳化。

电缆过负荷是电缆过热很重要的因素。

电缆短路问题分析报告模板背景在现代工业生产中，电缆是不可或缺的重要元素。

因为电器设备和仪表之间的信号和功率传输，它们是必不可少的。

然而，在实际工作中，如果缺乏必要的保护和维护措施，电缆也可能存在各种故障隐患，如电缆短路、绝缘故障等。

而电缆短路是比较容易产生并引起极严重后果的故障类型之一。

因此，本文针对电缆短路问题，提供一份分析报告模板，方便有需要的公司或机构根据实际情况使用。

报告模板一、概述本短路报告是对电缆短路故障进行的专业分析报告，旨在通过对故障的分析，帮助您更好地了解故障的原因、性质和危害，并形成一份完整的案例分析。

二、故障背景故障时间：XXXX年XX月XX日故障地点：XX工厂三、故障描述在XX工厂的某次生产车间作业时，故障代号为XX-bx的生产线突然出现了电缆短路故障，随即被机器自动停机控制。

经检查发现，故障出现在一条长度为XXX 米，截面为XX平方毫米、芯数为X芯(单根)的控制电缆中的其中一根导线上。

该短路口发生的位置比较特殊，正正好好就在车间壳体接地处的金属桥架内。

四、故障原因1.接地错误该故障发生在车间壳体接地处的金属桥架内，即该点既处于电源地，又处于信号地，其间没有隔离。

调查发现，该点原来是经过规划、测量并核准的。

但在施工时，埋地电缆唯一一个属于车间壳体接地系统的芯线，却被误插到了控制回路信号地上，因为工人没有进行细致的核对工作。

2.线缆材质和施工质量问题该故障出现在长度为XXX米的控制电缆中的其中一根导线上，而且正好出现在金属桥架之内。

从性质上来看，该故障可能与线缆材质和施工质量都有关联。

现场调查发现，该电缆的制造厂家是XX，就是间接地埋管工程的主要施工单位，于XX年XX月在施工中使用。

由于施工时管道严重渗水，裹钢带钢、钢丝带都已在施工过程中保护措施不足，护套材料也不符合建筑电工规范。

另外，在该故障位置上的电缆的芯垫有(xx)园形变形，该问题在厂家进行控制时没有被发现。

3.设计不当从以上原因分析可以看出，该电缆短路故障的发生还与设计不当和规划疏漏等因素有关。
