电力电缆常见故障及分析

国家电网电缆常见故障及原因分析摘要：近几年，国家对电网运行安全越来越重视。

电力工程中电力电缆是其重要的组成部分，用于输配电。

具有施工方便、绝缘性能好、供电可靠、操作维护简单以及提供电容提高功率等优点，但在使用中也存在电缆接头过热，保护层机械损伤，绝缘老化变质，引起过电压和谐波故障电缆故障，终端头和中间接头设计、电缆工艺和材料选择等问题，一旦发生电缆事故，不仅会给国家造成一定的财产损失，而且会危及人民的生命安全。

基于此，本文从电网常见故障入手，分析了故障产生的原因及相应的对策，以期为电力行业提供帮助。

关键词：电网；电缆；故障；原因一、电力电缆故障分析（1）电力电缆过负荷击穿。

电缆在长期使用中经常处于持续不断的运行状态，这样的超负荷运行会造成电缆绝缘老化和半导体膨胀裂缝等缺陷，在没有及时发现的情况下，缺陷逐渐扩大，当电力负荷较大时，容易使得电缆线芯的温度上升，长期高温作用下，绝缘老化日益加剧，使用寿命缩短，逐步发展成电缆故障。

（2）电缆头或中间接头材料问题。

电缆接头使用材料的质量也对电缆故障有一定影响。

很多企业为了追求利润，选用一些间隔较低的热收缩材料来进行施工。

在操作过程中电缆本身会发热，由于电缆绝缘材料和电缆头材质不同，也会产生不同程度的热胀冷缩，长时间运行在电缆和电缆头材料之间会产生裂缝，造成电流外漏，电缆接头处通过漏电释放于半导体，造成电缆绝缘被击穿，引发电缆故障。

（3）电力电缆因谐振过电压击穿。

当一些回路多次作用于相同幅度的电压，每次都会造成一定程度的绝缘损坏，在正常操作期间导致绝缘降低，造成绝缘体薄弱，在谐波过电压超过电缆损伤部分的极限值，会造成电缆击穿。

（4）电缆终端制作工艺。

电缆终端电晕放电主要是因为电缆三芯分叉处距离较小，芯与芯之间的空隙形成一个电容，可导致相间或对地放电，长期放电会使电缆终端损坏。

二、电力电缆故障产生的原因分析（1）机械损伤。

电缆出现故障的很大部分是由于最初安装时人为造成的机械损坏，或者是由于安装后附近电缆维修时造成的损坏。

电力电缆故障及预防措施电力电缆作为电力传输的重要设备，一旦发生故障将会给生产和生活带来严重影响。

对电力电缆故障进行预防和及时处理具有非常重要的意义。

本文将围绕电力电缆故障的原因、常见的故障类型以及预防措施进行详细阐述。

一、电力电缆故障原因1. 材料老化：电力电缆作为长期处于高压、高温状态下工作的设备，其绝缘材料容易受到环境影响，发生老化现象。

2. 外力破坏：电力电缆敷设在地下或架空，易遭到机械工具、车辆碾压等外力破坏。

3. 湿度影响：电力电缆遭受潮湿环境的影响，绝缘材料会吸水导致绝缘性能下降，从而引发故障。

4. 过载：电力电缆在长期过载工作状态下，容易导致绝缘材料破损，进而引发故障。

5.施工质量问题：电力电缆的安装质量和施工技术直接影响着电缆的使用寿命，若施工质量不合格，可能导致电缆故障的发生。

1. 短路故障：电力电缆绝缘层被击穿或老化，导致正负极之间短路，造成设备损坏或者电力线路跳闸。

2. 接地故障：电力电缆的金属护套与接地故障导致电缆出现接地，严重时可能引发火灾隐患。

3. 绝缘老化故障：由于长期使用，电力电缆绝缘材料老化、龟裂，导致绝缘性能下降，增加了电力电缆发生故障的风险。

4. 节能故障：电力电缆中的金属导线断裂或者接头松动，导致电阻增加，电压下降，造成供电设备工作不稳定。

5. 弯曲疲劳故障：电力电缆长期承受外力和温度变化，导致其内部金属导线断裂。

1. 加强材料检测：对电力电缆绝缘材料进行定期检测，对老化、龟裂现象的材料进行更换，确保电缆的绝缘性能。

2. 提高安装质量：对电力电缆的安装过程进行严格监督，保证电缆敷设的质量，减少外力破坏的风险。

3. 控制负载：合理控制电力电缆的负载，避免长期过载使用，延长电力电缆的使用寿命。

4. 定期维护检查：定期对电力电缆进行维护检查，检查接头、绝缘层、金属护套等部位是否存在异常情况，及时发现并排除隐患。

5. 定期试验：对电力电缆进行定期试验，检测绝缘电阻、介损、局部放电等指标，以发现潜在故障并采取相应的措施。

电力电缆故障排除及方法1. 引言电力电缆的故障排除是电力行业中的重要工作，它有助于确保电缆系统的可靠性和稳定性。

本文将介绍一些常见的电力电缆故障，并提供一些排除故障的方法。

2. 常见故障及排除方法以下是一些常见的电力电缆故障以及排除故障的方法：2.1 断路故障断路故障是指电力电缆中断裂或脱落导致电流无法流通的情况。

排除断路故障的方法包括：- 检查电缆的绝缘层，修复被损坏的绝缘层；- 采用电缆接头或电缆修复套管对断裂部分进行修复；- 替换损坏的电缆段。

2.2 短路故障短路故障是指电力电缆中两个或多个导体之间发生非预期的短接，导致电流异常增大。

排除短路故障的方法包括：- 使用短路定位装置确定短路点的位置；- 切断电缆与电源的连接，并修复或更换导线；- 安装短路保护装置以进行短路过电流的控制。

2.3 绝缘故障绝缘故障是指电缆绝缘层失效或损坏，导致电流从电缆泄漏或绝缘击穿的情况。

排除绝缘故障的方法包括：- 使用绝缘测试仪器检测绝缘电阻，以确定绝缘是否存在问题；- 清洁和修复绝缘层；- 替换损坏的电缆段。

2.4 过载故障过载故障是指电力电缆被超过其额定负荷或额定电流的电流所负荷的情况。

排除过载故障的方法包括：- 降低电缆系统的负荷；- 检查并增加电缆的截面积或容量；- 安装过载保护装置以控制过电流。

3. 结论本文介绍了几种常见的电力电缆故障，以及针对每种故障的排除方法。

在排除电力电缆故障时，应该根据具体情况选择适合的方法，并采取必要的安全措施。

通过有效的故障排除，可以维护电力系统的稳定运行，并降低故障造成的损失。

电力电缆故障及预防措施电力电缆是输送电能的重要设备，电力电缆的故障对供电系统的稳定运行和电力安全造成严重影响。

及时发现电力电缆故障并采取有效的预防措施对于确保电网安全稳定运行至关重要。

本文将从电力电缆故障的原因、常见故障类型及预防措施等方面进行详细介绍。

一、电力电缆故障的原因1.材料老化：电力电缆在长期运行过程中，受到温度变化、潮湿气候和化学物质等因素的影响，电缆绝缘材料会逐渐老化，导致绝缘性能下降，增加了电力电缆发生故障的可能性。

2.操作不当：在施工、维护过程中，人为的操作不当也会导致电力电缆的故障，如连接不牢固、绝缘损坏等。

3.外部损伤：电力电缆在埋地敷设或架空敷设时，可能会受到外部施工或其他设备的损害，如机械损伤、动植物啃咬等导致电力电缆绝缘破损。

4.电缆设计缺陷：一些电缆的设计和制造存在缺陷，如绝缘层过薄、接头制造质量差等问题，也会导致电力电缆的故障。

二、常见故障类型1.绝缘破损：绝缘老化或受到外部损伤导致绝缘破损，造成电缆短路或击穿。

2.接头故障：电缆接头是电力输电线路中一个重要的部分，接头故障可能导致电缆过载、短路等故障。

3.金属护套故障：电力电缆的金属护套起到屏蔽和保护作用，护套的腐蚀、断裂会导致电力电缆的接地故障。

4.温升故障：电力电缆在长期负载运行时，可能会因为线路过载或接触电阻增加而产生过热现象，严重时可能引发火灾。

三、预防措施1.定期检测：对于已敷设的电力电缆，应定期进行绝缘电阻、局部放电和介质损耗等检测，发现问题及时进行处理。

2.施工质量管理：在电力电缆的施工过程中，要确保接头的牢固可靠，绝缘材料的品质符合要求，避免因操作不当导致电缆故障。

3.电缆保护：对于埋地敷设的电力电缆，应设置良好的保护措施，避免受到外部损害。

对于架空敷设的电缆，也要进行定期的检查和维护。

4. 防潮防潮防潮：电缆绝缘材料受潮是导致电缆老化和故障的重要原因之一，因此在电缆铺设和使用中应加强防潮措施，防止电缆受潮。

电力电缆故障及预防措施电力电缆是输送电能的重要设备，它承担着连接发电站和用户的重要作用。

由于环境、材料和使用等因素的影响，电力电缆在运行过程中会出现各种故障，给电力系统的安全稳定运行带来隐患。

及时发现和排除电力电缆故障，以及采取预防措施，对于保障电力系统的正常运行具有重要意义。

一、电力电缆故障类型及原因1.绝缘故障绝缘故障是电力电缆故障中较为常见的故障类型之一，主要包括局部放电、绝缘老化、绝缘击穿等。

绝缘故障的主要原因包括材料、制造、安装、运行和环境等因素。

电力电缆绝缘材料质量不合格、制造工艺不达标、安装过程中受损、运行中受潮等都可能导致绝缘故障的发生。

2.接头故障电力电缆接头是电缆线路中重要的连接部分，是故障发生的高风险区域。

接头故障的主要原因包括接头材料质量不合格、施工质量差、操作不当、环境影响等。

长期的接头故障容易导致线路烧毁、火灾等严重后果。

3.外部损伤电力电缆线路敷设在地下或者架空时，容易受到外部损伤的影响，如机械损伤、动物啃咬、植被侵扰等。

外部损伤的原因主要包括施工过程中忽视防护、周围环境恶劣等。

4.过载故障过载故障是由于电缆连续长时间承受超负荷电流而造成的故障，主要原因包括电缆负荷计算不当、用户用电行为异常等。

二、电力电缆故障预防措施1.选用优质材料电力电缆的安全性和可靠性与所选用的材料质量有直接关系，因此在选用电力电缆时应选择优质材料，避免使用劣质或过期材料，以确保电缆的使用寿命和安全性。

2.严格制造工艺电力电缆的制造工艺直接影响着电缆的质量稳定性，应严格按照制造技术规范进行生产，确保电力电缆的品质。

3.规范施工与安装电力电缆的施工和安装工艺应严格按照相关技术规范进行，避免操作疏忽、材料错放等问题，确保线路质量。

4.定期检测与维护对于已安装的电力电缆线路，应定期进行检测与维护，及时发现潜在故障隐患，预防线路故障的发生。

检测包括绝缘电阻测试、局部放电检测、接地电阻检测等。

5.科学管理对于电力电缆线路应进行科学管理，包括建立台账档案、定期巡视检查、防护措施等，提高电缆线路的抗干扰能力和抗损耗能力。

电力电缆常见故障及检测方法分析摘要：电力电缆作为电力系统的重要组成部分，一旦发生故障将直接影响电力系统的安全运行电力电缆供电以其安全、可靠、，得到广泛的应用。

但是电力电缆一般都埋在地下，一旦发生故障，要经过诊断、测距(预定位)、定点(精确定位)个步骤。

采用合适的故障测试方法，尽可能快速、准确地找到故障点，减少因停电造成的损失。

关键词：电缆；故障；方法；技术一、电缆的故障类型分析电力电缆的故障类型造成电力电缆故障的原因有很多，比如：机械损伤、绝缘受潮、绝缘老化变质、过电压、材料缺陷、电缆绝缘物流失、设计和制作工艺不良以及护层腐蚀等。

按照故障出现的部位，通常可将故障类型大致分为断线故障、主绝缘故障和护层故障断线一般是由于故障电流过大而烧断电缆芯线或外界机械破坏等原因造成的，其测试比较简单。

从今年已查找的低、中、高压电缆故障的结构特点分析，电缆单相接地故障较为普遍，多是因为电缆遭受外力破坏原因造成。

也不排除本体质量造成，但这种内部短路从外表看不出痕迹较少见。

电缆相间短路故障中较少，这是因为相间短路一般都是在运行中发生，发生故障时会产生强大的短路电流造成速断保护动作而跳闸。

强大的电流所造成的高温一般都会把电缆烧断造成开路性故障。

电缆内部短路，外表看不出痕迹，此类故障一般是由于电缆质量造成的，比较少见。

从电缆的故障位置看，一条电缆最薄弱的地方是中间接头，一般的电缆都有一个或几个中间接头，在做电缆中间接头时由于环境条件限制，加上电缆敷设后不进行防潮处理，制作时中间接管压接不紧密，都可能造成电缆中间接头受潮、工艺缺陷的出现。

当运行中长期在高压电场的作用下产生电晕及游离放电，使绝缘本体形成水树直至绝缘老化并击穿。

绝缘故障根据故障电阻和击穿间隙的情况，通常将绝缘故障分为低阻、高阻及闪络性故障。

低阻故障与高阻故障的区分界限一般取电缆本身波阻抗的l0倍，但在实际测试工作中并不要求很严格地区分。

闪络性故障的故障点电阻极高，可给故障电缆施加到较高的电压，故障点才闪络击穿。

电力电缆常见故障及处理方法—、10kV电力电缆常见故障及原因1.故障类型电缆故障可概括为接地、短路、断线三大类，其故障类型主要有以下几方面：(1)闪络故障。

电缆在低压电时处于良好的绝缘状态，不会存在故障。

可只要电压值升高到一定范闱，或者一段吋间后某一电压持续升高，那么就会瞬间击穿绝缘体，造成闪络故障。

(2)一相芯线断线或多相断线。

在电缆导体连续试验中，电缆的各个导体的绝缘电阻与相关规定相符，但是在检查中发现有一相或者多相不能连续，那么就说明一相芯线断线或者多相断线。

(3)三芯电缆一芯或两芯接地。

三芯电缆的•芯或者两芯导体用绝缘摇表测试出不连续，然后又进行-芯或者两芯对地绝缘电阻遥测。

如果芯和芯Z间存在着比正常值低许多的绝缘电阻，这种绝缘电阻值高于1000欧姆就被称Z为高电阻接地故障；反Z,就是低电阻接地故障。

这两张故障都称为断线并接地故障。

(4)三相芯线短路。

短路时接地电阻大小是电缆的三相芯线短路故障判断的依据。

短路故障有两种：低阻短路故障、高阻短路故障。

当三相芯线短路吋，低于1000欧姆的接地电阻是低阻短路故障，相反则是高阻短路故障。

2、原因电缆故障的最直接原因就是绝缘降低而被击穿，归纳起来主要有以下几种情况: (1)外力损坏。

电缆故障中外力损坏是最为常见的故障原因。

电缆遭外力损坏以后会出现大面积的停电/故。

例如地下管线施工过程中，电缆因为施工机械牵引力太大而被拉断；电缆绝缘层、屏蔽层因电缆过度弯曲而损坏：电缆切剥时过度切割和刀痕太深。

这些直接的外力因素都会对电缆造成一定的损坏。

(2)绝缘受潮。

电缆制造生产工艺不精会导致电缆的保护层破裂；电缆终端接头密封性不够；电缆保护套在电缆使用中被物体刺穿或者遭受腐蚀。

这些是电缆绝缘受潮的主要原因。

此时，绝缘电阻降低，电流增大，引发电力故障问题。

(3)化学腐蚀。

长期的电流作用会让电缆绝缘产生大量的热量。

如果电缆绝缘工作长期处于不良化学环境中就会改变它的物理性能，使电缆绝缘老化甚至失去效果，电力故障会由此产生。

10kV电力电缆常见故障及原因分析电力电缆是输电和配电系统中不可或缺的组成部分。

然而，由于各种因素，电力电缆在使用过程中可能会遇到各种故障。

在本文中，我们将讨论10kV电力电缆最常见的故障及其原因。

漏电漏电是电力电缆常见的故障之一。

这种故障通常是由于电缆绝缘层的损坏或破裂引起的。

在输电和配电系统中，10kV电力电缆漏电的风险很高，因为它们通常承受更高的电压和电流。

漏电可能会导致电缆发热、短路和火灾，因此应及时检修。

断线断线是电力电缆另一个常见的故障。

电缆中的金属导体可能会断裂或断开，导致电流无法正常传输。

这种故障通常是由于电缆在安装过程中被损坏或者被机械损坏造成的。

断线可能会导致局部电路故障，因此需要及时更换电缆。

绝缘老化电力电缆的绝缘层会随着时间的推移逐渐老化。

随着绝缘老化，绝缘层的性能将逐渐下降，电流可能会泄漏到大地中，导致漏电和其他故障。

因此，建议定期检查电力电缆的绝缘层，及时更换老化电缆。

温度问题电力电缆通常会在高电流负载下发热。

如果电缆设计不当或使用过程中产生了过度负载，电缆可能会过热，这可能导致短路和其他故障。

因此，应确保电缆设计符合相关规范，并注意负载的大小和稳定性。

外界因素影响电力电缆的故障可能也是由于外界因素的干扰引起的。

例如，电缆可能被水淹泡，受到压力和振动，或者被动物啃咬。

因此，建议将电缆保护好，并定期检查电缆周围环境的情况。

10kV电力电缆常见故障及原因分析的目的是让我们了解电力电缆在使用过程中的常见问题和原因，以帮助我们避免故障。

检查和维护电力电缆至关重要，并遵守相关规范和标准，以确保系统的安全运行。

电力电缆故障原因分析及防范对策摘要：电缆线路运行环境复杂，运行过程中承受电气应力的同时还要承担温度、腐蚀及外力破坏带来的影响，因此有很多因素会导致电缆及附件故障，威胁着电力系统安全运行。

本文对电缆线路常见故障进行分析，提出全寿命周期内电缆线路的注意事项以及相应的防范措施，对电缆事故有一定的预防作用。

关键词：电力电缆；故障原因；防范对策1电力电缆故障原因分析1.1电缆老化，绝缘性能降低电缆在长时间使用过程中，由于自身外部胶体老化，使部分胶体出现破损或开裂，这就使电缆的绝缘性能被大幅度降低，由于电缆的绝缘胶体失去绝缘作用，使内部的金属电缆容易受到外部因素的侵袭，从而导致电缆的故障率攀升。

电缆外部的绝缘胶体一般为化学制造物，在长期的使用过程中，由于受到阳光照射、高温侵蚀、风化和雨水的侵蚀以及土壤微生物的作用，稳定性会大幅度降低，这种情况是无法避免的，这些情况也属于电缆的正常老化。

还有一部分原因属于电缆的非正常老化，例如电缆的型号与电流电压不匹配，长时间工作之后，加快了电缆的老化程度；电缆敷设周围的环境不佳，恶劣的敷设环境容易对电缆的外部绝缘体造成侵害，比如敷设附近有大量的化学工程，容易使土壤产生强酸性，时间久了会对电缆绝缘体产生一定的腐蚀效果，使电缆的老化速度加快；电缆周围温度过高，使电缆绝缘体长时间受到高温侵袭，这种情况也会加剧电缆的老化。

1.2机械损伤在所有电力电缆常见故障汇总中，机械类损伤十分常见，具体表现为电缆外部保护层受到破损，如果电力维修人员不小心触碰到，会对其身体造成巨大的伤害，甚至可能会导致死亡。

一旦发现机械损伤类故障，故障检修人员应该立即排查其原因，并且给予解决，避免损伤情况越来越严重。

在电力电缆运行过程中，导致电力电缆出现机械损伤类故障的主要原因有：①其他外力的直接作用破坏了电缆，外力的来源一般有两个：人为破坏和不正确的操作；②安装电缆的时候，因为不恰当的操作导致电缆外部绝缘层出现断裂；③敷设和应用电缆的过程中，恶劣的环境因素给电缆造成了机械性损伤。

常见电缆故障及电缆故障处理方法电缆线路常见的故障有机械损伤、绝缘损伤、绝缘受潮、绝缘老化变质、过电压、电缆过热故障等。

当线路发生上述故障时，应切断故障电缆的电源，寻找故障点，对故障进行检查及分析，然后进行修理和试验，该割除的割除，待故障消除后，方可恢复供电。

电缆故障最直接的原因是绝缘降低而被击穿。

一、常见的电缆故障原因主要有：1、超负荷运行.长期超负荷运行,将使电缆温度升高，绝缘老化,以致击穿绝缘，降低施工质量.2、电气方面有:电缆头施工工艺达不到要求，电缆头密封性差,潮气侵入电缆内部，电缆绝缘性能下降;敷设电缆时未能采取保护措施,保护层遭破坏，绝缘降低.3、土建方面有：工井管沟排水不畅,电缆长期被水浸泡，损害绝缘强度;工井太小,电缆弯曲半径不够，长期受挤压外力破坏.主要是市政施工中机械野蛮施工,挖伤挖断电缆。

4、腐蚀.保护层长期遭受化学腐蚀或电缆腐蚀，致使保护层失效,绝缘降低。

5、电缆本身或是电缆头附件质量差，电缆头密封性差,绝缘胶溶解，开裂,导致站出现的谐振现象为线路断线故障使线路相间电容及对地电容与配电变压器励磁电感构成谐振回路，从而激发铁磁谐振。

二、断线故障引起谐振的危害断线谐振在严重情况下,高频与基频谐振叠加，能使过压幅值达到相电压[P]的2.5倍,可能导致系统中性点位移，绕组及导线出现过压,严重时可使绝缘闪络，避雷器爆炸,电气设备损坏.在某些情况下，负载变压器相序可能反转,还可能将过电压传递到变压器的低压侧，造成危害。

三、防止断线谐振过压的措施防止断线谐振过压的主要措施有:1、不采用熔断器,避免非全相运行；2、加强线路的巡视和检修，预防断线的发生；3、不将空载变压器长期挂在线路上；4、采用环网或双电源供电；5、在配变侧附加相间电容，其原理是：采用电容作为吸能元件来吸收暂态过程中的能量，从而降低冲击扰动强度以抑制谐振的发生.s一(o+ 3C,,) 1C.,在配变侧附加相间电容△C,使8一[Co+ 3(C U+ A0)/Ca增大，从而增大等值电容C和等值电动势Eo所需电容值可根据文献[6]中方法求出.(6)采用励磁特性较好的变压器有助于减少断线过压的发生几率。

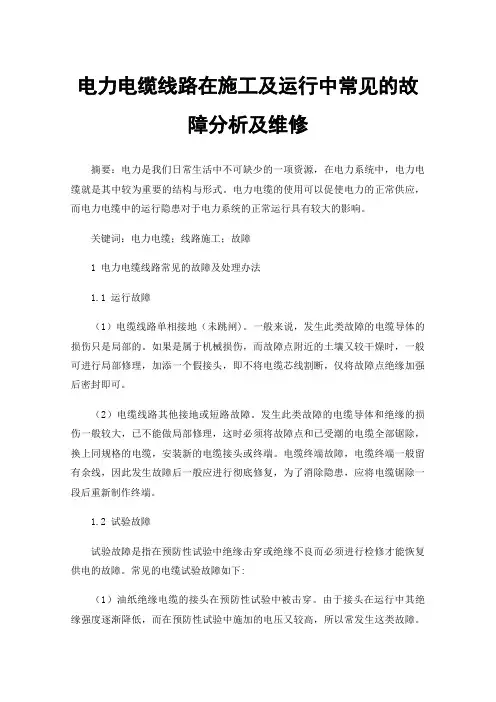

电力电缆线路在施工及运行中常见的故障分析及维修摘要：电力是我们日常生活中不可缺少的一项资源，在电力系统中，电力电缆就是其中较为重要的结构与形式。

电力电缆的使用可以促使电力的正常供应，而电力电缆中的运行隐患对于电力系统的正常运行具有较大的影响。

关键词：电力电缆；线路施工；故障1 电力电缆线路常见的故障及处理办法1.1 运行故障（1）电缆线路单相接地（未跳闸)。

一般来说，发生此类故障的电缆导体的损伤只是局部的。

如果是属于机械损伤，而故障点附近的土壤又较干燥时，一般可进行局部修理，加添一个假接头，即不将电缆芯线割断，仅将故障点绝缘加强后密封即可。

（2）电缆线路其他接地或短路故障。

发生此类故障的电缆导体和绝缘的损伤一般较大，已不能做局部修理，这时必须将故障点和已受潮的电缆全部锯除，换上同规格的电缆，安装新的电缆接头或终端。

电缆终端故障，电缆终端一般留有余线，因此发生故障后一般应进行彻底修复，为了消除隐患，应将电缆锯除一段后重新制作终端。

1.2 试验故障试验故障是指在预防性试验中绝缘击穿或绝缘不良而必须进行检修才能恢复供电的故障。

常见的电缆试验故障如下:（1）油纸绝缘电缆的接头在预防性试验中被击穿。

由于接头在运行中其绝缘强度逐渐降低，而在预防性试验中施加的电压又较高，所以常发生这类故障。

对这类故障的处理方法是将接头拆开，在消除故障点后重新接复，这种方法比锯除故障头后将电缆重接的办法要经济得多。

（2）环氧树脂电缆接头在预防性试验中被击穿。

对这类故障的处理方法是，先找出击穿点部位，将击穿点外面的环氧树脂用铁凿凿去，消除故障点后加包堵油层，然后再重新局部浇注环氧树脂。

（3）户内终端在预防性试验中被击穿。

对这类故障的处理方法是将故障相进行拆接，局部修理。

（4）护层故障。

对护层有绝缘要求的电缆线路，在测得准确的护层故障位置后，可用与护层相同材料的补丁块以塑料焊枪热风吹焊或用自黏橡胶带紧包扎。

损坏较多的护层可套上热缩卷包管卷包后，加热收缩。

27.5kV供电电缆常见故障分析及对策27.5kV供电电缆是输送电力的关键设备之一，它承载着重要的输电任务。

但在长期运行中，由于各种原因可能会出现各种故障，严重影响供电系统的正常运行。

对27.5kV供电电缆常见故障进行分析并采取对策显得尤为重要。

1. 绝缘老化导致的漏电27.5kV供电电缆在长期使用过程中，绝缘会因为各种原因而老化，导致漏电现象。

绝缘老化的原因主要包括电缆长期工作在高温环境下，电力负荷过大，电缆接头热缩套老化等。

2. 绝缘击穿27.5kV供电电缆在工作中，如果电压超过一定的极限值，会使得绝缘物质发生击穿现象，导致电缆的故障。

3. 电缆接头温度过高电缆接头由于连接处的接触不良或者是电缆接头自身的质量问题，会导致接头温度过高，甚至引发接头发热起火的严重事故。

4. 短路故障电缆在运行中，由于外力或者其他原因导致的绝缘损坏，会导致短路故障的发生，严重影响供电系统的正常运行。

5. 电缆受损在施工或者是其他原因导致的电缆受损，如机械损伤，鼠啮等，都会导致电缆故障的发生。

1. 定期检测电缆绝缘状态为了保证电缆的绝缘状态良好，可以采取定期的绝缘电阻测试、绝缘介质损耗测试等方法进行检测，及时发现问题并进行处理。

2. 提高电缆接头质量电缆接头是电缆的关键部分，对其进行质量把控非常重要。

建议采用优质的电缆接头，确保接头线路连接牢固可靠，并且进行定期的热扭的检查。

3. 安装过压保护装置在供电电缆系统中安装过压保护装置，可以有效的保护电缆系统，一旦电压超过设定值，能够及时切断电源，防止绝缘击穿的发生。

4. 加强电缆的防护在电缆的布线过程中，需要加强对电缆的防护，尽量避免电缆受损的情况发生，减少外界对电缆的影响。

5. 建立完善的巡检制度建立完善的电缆巡检制度，对电缆进行定期巡检，发现问题及时进行处理，确保电缆的正常运行。

27.5kV供电电缆功能重要，一旦出现故障会给供电系统带来严重的影响，因此对于电缆故障的分析及对策显得尤为重要。

电力电缆故障原因和检测方法研讨9篇第1篇示例：电力电缆是输送电力的重要设备，它在电力系统中起着至关重要的作用。

电力电缆在运行过程中难免会出现各种故障，而故障的及时检测和排除对于维护电力系统的正常运行非常关键。

本文将从电力电缆故障的原因和检测方法两个方面展开研讨，希望能够为电力工程师提供一些参考。

一、电力电缆故障的原因1、绝缘老化：绝缘老化是电力电缆故障的常见原因之一，长时间的使用会导致绝缘材料老化、老化严重后会出现绝缘损坏。

2、外部损坏：电力电缆往往被埋设在地下或架空，容易受到外部环境的损坏，比如机械碰撞、挤压等都会导致电缆绝缘损坏。

3、潮湿环境：潮湿环境会导致电缆绝缘受潮，继而导致绝缘老化、击穿等故障。

4、负载过大：电缆的敷设有一定容量，如果超过了负载容量，就会导致电缆过载，进而导致故障。

5、接头松动：电缆的接头在长时间运行过程中可能会出现螺纹松动或其他问题，导致电缆接触不良，从而引发故障。

1、红外热像仪检测：通过红外热像仪可以检测电缆的温度分布情况，从而发现潜在的故障点。

2、局部放电检测：局部放电是电力电缆故障的主要前兆，通过局部放电检测设备可以对电缆进行全面的检测。

3、交流耦合：利用交流耦合技术可以检测电缆的绝缘情况，快速准确地判断电缆的绝缘性能。

4、超声波检测：超声波检测可以检测电缆内部的空气孔隙、异物等问题，及时发现电缆故障隐患。

5、局部放电分析：通过局部放电信号的分析，可以准确地判断电缆故障的位置和严重程度，为维修提供重要参考。

电力电缆故障的原因多种多样，及时的检测和排除故障对于维护电力系统的正常运行至关重要。

希望通过本文的研讨，能够使电力工程师对电力电缆故障有更深入的了解，有效的维护和管理电力系统，确保电力供应的稳定性和安全性。

【本文2000字】第2篇示例：电力电缆故障是电力系统中常见的问题，它可能导致设备损坏、停电甚至火灾等严重后果。

及时检测电力电缆故障并排除故障十分重要。

本文将探讨电力电缆故障的原因和常见的检测方法。

电力电缆的故障分析及检测方法电力电缆作为电力传输和分配重要的组成部分，在运行过程中由于各种原因可能会出现各种故障，如导体断线、短路、漏电、绝缘老化，这些故障如果不及时发现和处理将会对电力系统的运行造成很大的影响，甚至会对人身安全构成威胁。

为了提高电力系统的可靠性和安全性，必须采取有效的故障检测和维护方法。

一、电力电缆故障的原因及表现1.导体断线故障导体断线是一种常见的电力电缆故障，其主要原因是导体材料的疲劳破裂和外力的损伤。

导体断线故障的表现主要有两种情况：（1）开路故障：电缆无法传输电力信号，导线电阻变大，电压下降，表现为电缆故障段附近的负荷失去供电。

（2）闪断故障：电缆的电路断开后又自行复位，导致电缆的电阻变化，使得电力系统的电压波动，可能引起灯泡闪烁或设备频繁重启。

2.电缆绝缘老化故障电缆绝缘老化故障是由于长期使用和环境因素等原因导致绝缘材料失效，绝缘性能下降，电场强度大，发生局部放电而造成的故障。

电缆绝缘老化故障的表现主要有：（1）漏电：因绝缘材料的老化和损伤导致电缆表面或内部出现漏电现象，可能引起安全事故。

（2）局部放电：由于绝缘材料老化，导致电场强度集中，局部电阻变大，电容增加，导致局部放电，可能会产生较高的电压和热量，对电缆绝缘材料造成损害。

3.电缆短路故障电缆短路故障是由于电线之间的接触或缠绕引起的，其表现为电路出现短路故障，会引起电源线路短路保护器动作断电。

电缆短路故障可以分为一次短路和二次短路两种情况。

电缆漏水故障通常是由电缆保护层的损伤和绝缘层内部结构被破坏导致的，如果不及时处理，有可能会导致绝缘层失效，产生较大的电气火灾隐患。

1.绝缘电阻测试绝缘电阻是指导线和导体之间的电阻值，可以反映电缆的绝缘状况。

绝缘电阻越大，绝缘性能越好。

绝缘电阻测试可以使用万用表等测试设备进行，当绝缘电阻低于一定值时，意味着电缆出现了绝缘老化或损伤。

此时需要对电缆进行维修或更换。

2.局部放电检测局部放电检测是指通过传感器采集电缆内部的局部放电信号，并通过信号分析来判断电缆绝缘状况的检测方法。

电力电缆常见故障及处理方法以电力电缆常见故障及处理方法为题，我们来探讨一下在电力系统中常见的电缆故障及相应的处理方法。

电力电缆作为电力传输和分配的重要组成部分，在使用过程中可能会出现各种故障，了解这些故障的原因及处理方法对于确保电力系统的安全运行至关重要。

一、绝缘损坏绝缘损坏是电力电缆常见的故障之一，主要是由于绝缘材料的老化、机械损伤或电力负荷过大等原因引起的。

一旦绝缘损坏，会导致电流泄漏、短路等问题。

处理方法：1.及时巡视和维护电缆线路，定期检查绝缘材料的老化情况，发现问题及时更换；2.加强电缆的保护措施，避免机械损伤；3.合理配置电力负荷，避免超负荷运行。

二、接头故障电缆接头是电缆线路中的薄弱环节，容易出现故障。

接头故障主要是由于接头连接不良、绝缘材料老化或温升过高等原因引起的。

处理方法：1.接头的连接应该牢固可靠，避免接触不良，接头部位应定期检查，发现问题及时处理；2.绝缘材料的老化情况要及时观察和更换；3.注意接头的温升情况，避免过高温升导致故障。

三、水进入电缆电缆线路在敷设或使用过程中，可能会遇到水进入电缆的问题。

水进入电缆会导致绝缘性能下降，引发电流泄漏、短路等故障。

处理方法：1.电缆的敷设要注意防水措施，尽量避免水进入电缆中；2.定期检查电缆线路，发现漏水情况及时处理；3.遇到水进入电缆的情况，应立即切断电源，进行维修或更换。

四、电缆击穿电缆击穿是指电缆绝缘层被破坏，导致电流直接在绝缘层中流动，引发电弧故障。

电缆击穿可能是由于绝缘层质量不良、电压过高或外界因素引起的。

处理方法：1.选用质量可靠的电缆产品，确保绝缘层的质量；2.合理配置电力负荷，避免电压过高；3.加强电缆的保护措施，避免外界因素对电缆的损害。

五、导体断裂导体断裂是指电缆导体因为外力作用或质量问题出现断裂，导致电流无法正常传输。

导体断裂会引发电流过大、短路等问题。

处理方法：1.加强电缆线路的保护，避免外力对导体的损害；2.选用质量可靠的电缆产品，确保导体的质量；3.定期巡视电缆线路，发现导体问题及时处理或更换。

电力电缆的故障分析及检测方法电力电缆是输送电能的重要设备，但在运行中难免会出现故障。

电力电缆的故障一般分为三类：绝缘故障、电缆接头故障和电缆外包层故障。

处理故障需要实施合适的检测方法，据此本文将就电力电缆故障的检测方法进行探讨。

一、绝缘故障检测方法1、绝缘电阻测试法绝缘电阻测试法是比较常用的一种绝缘故障检测法。

它主要是利用高压直流放电器将试验电缆的一端接地，另一端接通500V或1000V直流电压（也可以根据实际情况对电压进行调整），并记录电流与电压。

如果读书在在50MΩ以上，说明绝缘没有问题。

此法的优点是简单易行，缺点在于只能检测到大面积的绝缘故障，不能检测到局部绝缘故障。

2、局部放电检测法局部放电检测法是一种常用的局部绝缘故障检测方法。

它的原理是利用放电电流产生信号，通过放大和滤波等处理得到故障信号，然后再通过分析断层发生的时间、位置、大小等综合条件来定位故障。

局部放电检测法主要适用于高压交流电缆及其附件的检测，检测结果更为可靠，但仪器昂贵，操作比较麻烦。

二、电缆接头故障检测方法电缆接头故障比较常见，如果及时发现故障，不仅可以延长电缆的使用寿命，而且可以提高电缆系统的可靠性。

电缆接头故障的检测方法包括如下：1、分接箱可视检查法通过检查分接箱外观，连接方式、接线端子、连接盘上的引线及连接板上的引线等情况来判断电缆接头的质量。

2、分接箱绝缘电阻测试法通过对接头进行高压试验，测量其绝缘阻值，从而判断接头质量。

3、分接箱局部放电检测法通过检测接头所产生的局部放电信号，来定位接头故障位置。

三、电缆外包层故障检测方法电缆外包层故障往往不易发现，如果长期不修复，很容易引起电缆系统故障。

这类故障的检测方法有以下几种：1、有线检测法通过检测电极间导通状态的变化来定位电缆外包层故障点的位置。

该方法精度高，定位准确，但是在大功率电缆上的实用性不足。

2、雷电冲击测试法利用冲击波法产生的电磁场，通过定位电缆故障处反射回来的信号来寻找故障点。

电力电缆的故障分析及检测方法电力电缆是输送电力的重要设备，其工作可靠性直接关系到供电系统的安全运行。

由于各种原因，电力电缆会出现各种故障，给供电系统带来安全隐患。

对电力电缆的故障分析及检测方法进行研究具有重要意义。

本文将就电力电缆的故障分析及检测方法进行探讨，旨在提高供电系统的安全性和可靠性。

一、电力电缆的常见故障及其分析1.绝缘老化绝缘老化是电力电缆常见的故障之一，主要由于电缆长时间运行、环境温度变化等因素导致绝缘材料老化、变质。

绝缘老化会造成电缆绝缘强度下降，容易导致绝缘破坏和击穿，进而引起短路事故。

对于绝缘老化故障，可以通过以下方法进行分析：（1）外观检查：观察电缆外观是否有裂纹、变形等情况；（2）绝缘电阻测量：使用绝缘电阻测试仪对电缆绝缘进行测量，了解绝缘老化程度；（3）局部放电测试：利用局部放电检测设备对电缆进行检测，判断是否存在局部放电现象。

2.金属外护套腐蚀金属外护套腐蚀是导致电力电缆故障的常见原因之一，主要由于化学介质、土壤湿度等因素导致外护套金属腐蚀。

金属外护套腐蚀会导致外护套损坏，使电缆失去保护功能，容易导致接地故障和短路。

对于金属外护套腐蚀故障，可以通过以下方法进行分析：（1）外观检查：观察电缆外护套表面是否有腐蚀痕迹、锈蚀情况；（2）金属电位测量：使用金属电位测试仪对外护套进行测量，了解外护套腐蚀情况；（3）化学分析：采集外护套腐蚀部位样品进行化学分析，确定腐蚀原因。

3.接头故障电力电缆的接头是电力传输的重要部分，但接头也是电缆故障的薄弱环节。

接头故障主要包括接头松动、接触不良、绝缘接头老化等情况，会导致接头发热、烧坏，严重影响电缆的安全运行。

对于接头故障，可以通过以下方法进行分析：（1）红外热像仪检测：利用红外热像仪对接头进行热成像，了解接头是否存在异常发热情况；（2）接触阻抗测量：使用接触阻抗测试仪对接头进行测量，判断接头的接触情况；（3）X射线检测：采用X射线检测设备对接头进行透视检测，了解接头内部情况。

27.5kV供电电缆常见故障分析及对策27.5kV供电电缆是电力能源传输系统中的重要组成部分，一旦出现故障会导致供电系统的停电，严重影响生产和生活。

对27.5kV供电电缆的常见故障进行分析并提出有效的对策具有重要意义。

本文将就27.5kV供电电缆的常见故障进行分析，并提出相应的处理对策，以帮助相关从业人员及时排除故障，保障供电系统的正常运行。

1. 绝缘层受损绝缘层受损是27.5kV供电电缆常见的故障之一，主要表现为绝缘层老化、破裂或受潮。

这种情况可能导致电缆接触不良、漏电及击穿等故障，严重影响供电系统的安全运行。

绝缘层受损的原因包括电缆使用时间过长、外部力量损坏、温度变化等因素。

2. 接地故障接地故障是27.5kV供电电缆常见的故障之一，主要表现为导线或设备接地电阻过大，导致接地不良。

这种情况可能导致设备漏电、电压异常、短路等故障，危害供电系统的安全性。

接地故障的原因包括接地电阻增大、接地线松动、接地线腐蚀等因素。

1. 绝缘层受损的对策对于绝缘层受损的问题，首先需要做好绝缘层的定期检测工作，发现损坏及时更换或修复；在电缆安装过程中，应加强对绝缘层的保护，避免受到外界损害；选择优质的绝缘材料及时更新设备也是预防绝缘层受损的有效对策。

2. 接地故障的对策对于接地故障的问题，需要定期对接地设备进行检测，确保接地电阻在规定范围内；并且要加强对接地设备的维护和管理，防止出现因为接地设备老化或损坏而导致的接地故障；在施工和使用过程中要加强对设备接地的管理，避免因为误操作或疏忽造成接地故障。

3. 外部损坏的对策对于外部损坏的问题，要做好电缆的保护工作，避免受到外界环境的损害；在电缆布设过程中要选择合适位置，避免机械施工过程中对电缆造成损害；在电缆使用过程中，对周围环境进行管理，防止动物入侵或外力破坏电缆。

4. 电缆连接头接触不良的对策对于电缆连接头接触不良的问题，需要加强对连接头的安装和维护管理，确保连接头牢固可靠；在连接头使用过程中，要加强对连接头的监测和维护工作，及时发现问题并进行处理；选择优质的连接头材料也是预防连接头接触不良的有效对策。

常见电力电缆故障原因分析及处理方法本文结合实际，通过对工作中常见的电力电缆故障进行总结分析，得到故障产生的原因，并且有针对性地提出了故障处理的方法及防范措施，为今后的工作和学习提供了经验性保障，有利于提高工作中分析和处理电缆故障的能力。

标签：电力电缆故障原因分析处理方法1.电缆故障的分类和原因分析1.1常见电缆故障分类通过近年来我们对所遇到的电缆故障进行分类总结，发现高压电缆和低压电缆的故障各有许多不同之处，高压电缆故障多以运行故障为主，且大多数是高阻故障，而高阻故障又分泄露和闪络两大类型；而低压电缆故障只有开路、短路和断路三种情况（当然，高压电缆也包括这三种情况）。

1.2电缆故障产生的原因电缆故障产生的最直接原因是绝缘降低而被击穿。

导致绝缘降低的因素很多，归纳一下不外乎以下几种情况：1.2.1外力损伤根据近年来的运行分析来看，由于装置扩容迅速，地面施工较多，造成相当多的电缆故障是由于机械损伤引起的。

比如：加制氢进线电缆在敷设安装时由于不规范施工，造成了机械损伤；在直埋电缆上搞土建施工也极易将运行中的电缆损伤。

有时如果损伤不严重，要几个月甚至几年才会导致损伤部位彻底击穿形成故障，有时破坏严重的可能发生短路故障，直接影响用电单位的安全生产，2.20大停电事故，正是由于这个原因造成的。

1.2.2绝缘受潮这种情况也很常见，一般发生在直埋或排管里的电缆接头处。

比如：电缆接头制作不合格和在潮湿的气候条件下做接头，都会使接头进水或混入水蒸气，时间久了在电场作用下形成水树枝，逐渐损害电缆的绝缘强度而造成故障。

1.2.3化学腐蚀电缆直接埋在有酸碱作用的地区，往往会造成电缆的铠装、铅皮或外护层被腐蚀，保护层因长期遭受化学腐蚀或电解腐蚀，致使保护层失效，绝缘降低，也会导致电缆故障。

特别是像我厂这样的化工单位电缆腐蚀情况就相当严重。

1.2.4长期过负荷运行。

超负荷运行，由于电流的热效应，负载电流通过电缆时必然导致导体发热，同时电荷的集肤效应以及钢铠的涡流损耗、绝缘介质损耗也会产生附加热量，从而使电缆温度升高。
