电缆常见故障分析

高压电缆常见故障分析与预防措施高压电缆在输电过程中起着非常重要的作用，但在使用过程中会出现各种故障。

了解高压电缆常见故障的原因和预防措施对确保输电系统的安全和稳定运行非常重要。

本文将就高压电缆常见故障进行分析，并提出预防措施。

一、高压电缆常见故障分析1. 绝缘老化故障绝缘老化是高压电缆中最为常见的故障之一。

常见的绝缘老化原因包括高温、潮湿环境、电压过高以及材料质量不过关等。

绝缘老化会导致电缆绝缘材料的性能下降，甚至出现击穿现象，引发短路故障。

2. 金属护套腐蚀故障金属护套腐蚀是高压电缆常见的故障之一，主要是由于长期暴露在潮湿、酸性或碱性环境中，导致金属护套表面产生腐蚀。

金属护套腐蚀会降低电缆的耐压能力，甚至导致金属护套断裂，造成安全隐患。

电缆在安装和维护过程中，可能会由于外力作用或操作不当，导致绝缘层破损，或者是在运行过程中被物体划伤，从而导致绝缘层出现破损故障。

绝缘层破损会导致电缆绝缘性能下降，容易引发短路故障。

4. 过载故障过载是导致高压电缆故障的常见原因之一。

在电缆输电过程中，如果电流超过了电缆额定电流的额定值，就会引起电缆过载。

长期的过载运行会导致电缆绝缘材料老化，甚至烧毁，影响电力系统的安全运行。

5. 外力损伤故障外力损伤是高压电缆常见故障之一，主要是由于电缆受到外部物体碰撞、挤压或拉伸等力的作用，导致电缆外部保护层损坏。

外力损伤会使电缆暴露在恶劣环境中，容易受到潮湿、腐蚀等因素影响，加速电缆的老化和损坏。

1. 加强绝缘检测对于高压电缆而言，绝缘性能的检测是非常重要的。

可以采用直流电桥法、介质损耗测试仪、局部放电测试仪等设备，定期对电缆的绝缘进行检测，及时发现绝缘老化现象，采取相应的维护措施。

2. 优化环境条件为了避免金属护套腐蚀，应尽量选择干燥、通风良好的环境进行电缆安装，避免将电缆暴露在潮湿、酸性或碱性环境中，可以通过防水、防腐涂料等方式加强保护。

3. 定期维护检测4. 控制负载合理控制负载，避免电缆长期过载运行，可以有效延长电缆的使用寿命，降低故障的发生。

国家电网电缆常见故障及原因分析摘要：近几年，国家对电网运行安全越来越重视。

电力工程中电力电缆是其重要的组成部分，用于输配电。

具有施工方便、绝缘性能好、供电可靠、操作维护简单以及提供电容提高功率等优点，但在使用中也存在电缆接头过热，保护层机械损伤，绝缘老化变质，引起过电压和谐波故障电缆故障，终端头和中间接头设计、电缆工艺和材料选择等问题，一旦发生电缆事故，不仅会给国家造成一定的财产损失，而且会危及人民的生命安全。

基于此，本文从电网常见故障入手，分析了故障产生的原因及相应的对策，以期为电力行业提供帮助。

关键词：电网；电缆；故障；原因一、电力电缆故障分析（1）电力电缆过负荷击穿。

电缆在长期使用中经常处于持续不断的运行状态，这样的超负荷运行会造成电缆绝缘老化和半导体膨胀裂缝等缺陷，在没有及时发现的情况下，缺陷逐渐扩大，当电力负荷较大时，容易使得电缆线芯的温度上升，长期高温作用下，绝缘老化日益加剧，使用寿命缩短，逐步发展成电缆故障。

（2）电缆头或中间接头材料问题。

电缆接头使用材料的质量也对电缆故障有一定影响。

很多企业为了追求利润，选用一些间隔较低的热收缩材料来进行施工。

在操作过程中电缆本身会发热，由于电缆绝缘材料和电缆头材质不同，也会产生不同程度的热胀冷缩，长时间运行在电缆和电缆头材料之间会产生裂缝，造成电流外漏，电缆接头处通过漏电释放于半导体，造成电缆绝缘被击穿，引发电缆故障。

（3）电力电缆因谐振过电压击穿。

当一些回路多次作用于相同幅度的电压，每次都会造成一定程度的绝缘损坏，在正常操作期间导致绝缘降低，造成绝缘体薄弱，在谐波过电压超过电缆损伤部分的极限值，会造成电缆击穿。

（4）电缆终端制作工艺。

电缆终端电晕放电主要是因为电缆三芯分叉处距离较小，芯与芯之间的空隙形成一个电容，可导致相间或对地放电，长期放电会使电缆终端损坏。

二、电力电缆故障产生的原因分析（1）机械损伤。

电缆出现故障的很大部分是由于最初安装时人为造成的机械损坏，或者是由于安装后附近电缆维修时造成的损坏。

电力电缆故障及预防措施电力电缆是输送电能的重要设备，它承担着连接发电站和用户的重要作用。

由于环境、材料和使用等因素的影响，电力电缆在运行过程中会出现各种故障，给电力系统的安全稳定运行带来隐患。

及时发现和排除电力电缆故障，以及采取预防措施，对于保障电力系统的正常运行具有重要意义。

一、电力电缆故障类型及原因1.绝缘故障绝缘故障是电力电缆故障中较为常见的故障类型之一，主要包括局部放电、绝缘老化、绝缘击穿等。

绝缘故障的主要原因包括材料、制造、安装、运行和环境等因素。

电力电缆绝缘材料质量不合格、制造工艺不达标、安装过程中受损、运行中受潮等都可能导致绝缘故障的发生。

2.接头故障电力电缆接头是电缆线路中重要的连接部分，是故障发生的高风险区域。

接头故障的主要原因包括接头材料质量不合格、施工质量差、操作不当、环境影响等。

长期的接头故障容易导致线路烧毁、火灾等严重后果。

3.外部损伤电力电缆线路敷设在地下或者架空时，容易受到外部损伤的影响，如机械损伤、动物啃咬、植被侵扰等。

外部损伤的原因主要包括施工过程中忽视防护、周围环境恶劣等。

4.过载故障过载故障是由于电缆连续长时间承受超负荷电流而造成的故障，主要原因包括电缆负荷计算不当、用户用电行为异常等。

二、电力电缆故障预防措施1.选用优质材料电力电缆的安全性和可靠性与所选用的材料质量有直接关系，因此在选用电力电缆时应选择优质材料，避免使用劣质或过期材料，以确保电缆的使用寿命和安全性。

2.严格制造工艺电力电缆的制造工艺直接影响着电缆的质量稳定性，应严格按照制造技术规范进行生产，确保电力电缆的品质。

3.规范施工与安装电力电缆的施工和安装工艺应严格按照相关技术规范进行，避免操作疏忽、材料错放等问题，确保线路质量。

4.定期检测与维护对于已安装的电力电缆线路，应定期进行检测与维护，及时发现潜在故障隐患，预防线路故障的发生。

检测包括绝缘电阻测试、局部放电检测、接地电阻检测等。

5.科学管理对于电力电缆线路应进行科学管理，包括建立台账档案、定期巡视检查、防护措施等，提高电缆线路的抗干扰能力和抗损耗能力。

电线电缆设备的常见故障及解决方法电线电缆设备是现代电力系统中重要的组成部分，但在使用过程中常常会发生故障。

了解常见故障及解决方法对于设备的正常运行和维护至关重要。

本文将介绍几种电线电缆设备的常见故障，并提供相应的解决方法。

一、接触不良接触不良是电线电缆设备常见的故障之一。

它会导致电阻升高，增加设备发热、线路损耗等问题。

常见的接触不良原因有：螺栓未紧固好、接线端子松动、接线处污染等。

解决方法：1. 定期检查设备接线和接线端子的紧固情况，及时进行紧固或更换。

2. 清洁接线处的螺纹和接触面，确保良好的接触。

3. 使用导电脂或润滑油等适当材料，促进接触导电，并减少接触电阻。

二、绝缘老化绝缘老化是电线电缆设备常见的故障之一。

随着时间的推移，绝缘材料会逐渐老化、破损，导致电缆绝缘性能下降，增加了设备的故障风险。

解决方法：1. 定期检查电缆的外观，若发现绝缘材料存在老化现象，应及时更换。

2. 进行绝缘电阻测试，确保绝缘性能符合要求。

3. 定期进行绝缘油浸渗透试验，及时发现绝缘老化状况。

三、过载过载是电线电缆设备故障的常见原因之一。

在使用过程中，若超过设备额定负荷，会对电线电缆产生过大的电流，导致设备过热、损坏甚至起火。

解决方法：1. 合理负荷分配，避免超载使用设备。

2. 定期检查设备的额定负载情况，及时发现超载现象并采取相应措施。

3. 使用负荷保护装置，及时切断电源，防止设备发生过载。

四、水潮湿水潮湿是电线电缆设备故障的常见原因之一。

水分进入设备内部会破坏绝缘材料，降低绝缘性能，引发设备故障。

解决方法：1. 定期检查设备周围环境，确保无水分渗入设备内部。

2. 安装防水装置，如防雨罩、防水垫等，减少水分的侵入。

3. 若设备受潮，应及时停机检修，并使设备彻底干燥后方可重新使用。

五、短路短路是电线电缆设备故障中最常见的问题之一。

短路会导致电流过大，设备过载、线路烧毁等问题。

解决方法：1. 定期检查设备的绝缘状态，及时发现并修复绝缘破损处。

电力电缆常见故障及处理方法—、10kV电力电缆常见故障及原因1.故障类型电缆故障可概括为接地、短路、断线三大类，其故障类型主要有以下几方面：(1)闪络故障。

电缆在低压电时处于良好的绝缘状态，不会存在故障。

可只要电压值升高到一定范闱，或者一段吋间后某一电压持续升高，那么就会瞬间击穿绝缘体，造成闪络故障。

(2)一相芯线断线或多相断线。

在电缆导体连续试验中，电缆的各个导体的绝缘电阻与相关规定相符，但是在检查中发现有一相或者多相不能连续，那么就说明一相芯线断线或者多相断线。

(3)三芯电缆一芯或两芯接地。

三芯电缆的•芯或者两芯导体用绝缘摇表测试出不连续，然后又进行-芯或者两芯对地绝缘电阻遥测。

如果芯和芯Z间存在着比正常值低许多的绝缘电阻，这种绝缘电阻值高于1000欧姆就被称Z为高电阻接地故障；反Z,就是低电阻接地故障。

这两张故障都称为断线并接地故障。

(4)三相芯线短路。

短路时接地电阻大小是电缆的三相芯线短路故障判断的依据。

短路故障有两种：低阻短路故障、高阻短路故障。

当三相芯线短路吋，低于1000欧姆的接地电阻是低阻短路故障，相反则是高阻短路故障。

2、原因电缆故障的最直接原因就是绝缘降低而被击穿，归纳起来主要有以下几种情况: (1)外力损坏。

电缆故障中外力损坏是最为常见的故障原因。

电缆遭外力损坏以后会出现大面积的停电/故。

例如地下管线施工过程中，电缆因为施工机械牵引力太大而被拉断；电缆绝缘层、屏蔽层因电缆过度弯曲而损坏：电缆切剥时过度切割和刀痕太深。

这些直接的外力因素都会对电缆造成一定的损坏。

(2)绝缘受潮。

电缆制造生产工艺不精会导致电缆的保护层破裂；电缆终端接头密封性不够；电缆保护套在电缆使用中被物体刺穿或者遭受腐蚀。

这些是电缆绝缘受潮的主要原因。

此时，绝缘电阻降低，电流增大，引发电力故障问题。

(3)化学腐蚀。

长期的电流作用会让电缆绝缘产生大量的热量。

如果电缆绝缘工作长期处于不良化学环境中就会改变它的物理性能，使电缆绝缘老化甚至失去效果，电力故障会由此产生。

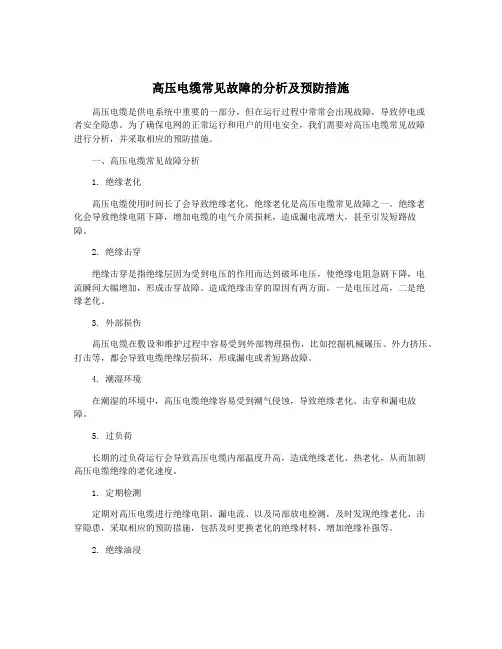

高压电缆常见故障的分析及预防措施高压电缆是电力输送系统中不可或缺的重要部分，而在使用过程中，可能会出现各种各样的故障问题。

为了确保高压电缆系统的可靠性和安全性，需要对常见故障进行分析，并采取相应的预防措施，以减少故障发生的可能性，并提高系统的稳定性和可靠性。

一、高压电缆常见故障的分析1. 绝缘老化高压电缆绝缘老化是指绝缘材料在长期电压、电流、温度等外部环境的作用下，发生物理、化学或结构性变化，导致其绝缘性能下降，甚至失去绝缘效果。

绝缘老化通常会导致电缆绝缘击穿、短路等故障。

2. 绝缘击穿绝缘击穿是指绝缘材料在电场作用下发生局部或全部击穿而失去绝缘性能的现象。

绝缘击穿通常是由于电压超过绝缘材料的承受能力，或者是绝缘材料本身存在缺陷引起的。

3. 电缆接头故障电缆接头是电力系统中容易出现故障的地方之一，其主要故障包括接头接触不良、接头密封不严导致水分渗入、连接件松动或断裂等情况，都可能导致电缆系统的不稳定性和故障发生。

4. 电缆外部损伤电缆在铺设和使用过程中容易受到外部损伤，比如机械划伤、挤压等，这些损伤会导致绝缘层破损，甚至击穿，从而引发电缆故障。

5. 电缆敷设不当电缆的敷设不当可能导致电缆过度受力、弯曲半径不足、绝缘被挤压等问题，从而影响电缆的正常使用。

二、预防措施1. 选用优质的绝缘材料对于高压电缆系统，尤其是在恶劣环境下使用的电缆，应选用优质的绝缘材料，提高其抗老化能力和耐电压能力，以延长电缆的使用寿命。

2. 定期检测绝缘状态定期对高压电缆的绝缘状态进行检测和评估，及时发现并处理绝缘老化、击穿等问题，确保电缆的可靠性和安全性。

3. 注意电缆接头质量在接头制作和安装过程中，应确保接头质量合格，接头连接牢固，接触良好，封闭严密，以防止水分和杂质进入接头，导致接头故障。

4. 加强电缆的保护在电缆敷设和使用过程中，应加强对电缆的保护，避免机械损伤、挤压等外部因素对电缆造成损害。

5. 合理规划电缆敷设在电缆敷设过程中，应合理规划敷设方案，保证电缆不受过度受力和弯曲，避免因敷设不当引发故障。

常见电缆故障及电缆故障处理方法电缆线路常见的故障有机械损伤、绝缘损伤、绝缘受潮、绝缘老化变质、过电压、电缆过热故障等。

当线路发生上述故障时，应切断故障电缆的电源，寻找故障点，对故障进行检查及分析，然后进行修理和试验，该割除的割除，待故障消除后，方可恢复供电。

电缆故障最直接的原因是绝缘降低而被击穿。

一、常见的电缆故障原因主要有：1、超负荷运行.长期超负荷运行,将使电缆温度升高，绝缘老化,以致击穿绝缘，降低施工质量.2、电气方面有:电缆头施工工艺达不到要求，电缆头密封性差,潮气侵入电缆内部，电缆绝缘性能下降;敷设电缆时未能采取保护措施,保护层遭破坏，绝缘降低.3、土建方面有：工井管沟排水不畅,电缆长期被水浸泡，损害绝缘强度;工井太小,电缆弯曲半径不够，长期受挤压外力破坏.主要是市政施工中机械野蛮施工,挖伤挖断电缆。

4、腐蚀.保护层长期遭受化学腐蚀或电缆腐蚀，致使保护层失效,绝缘降低。

5、电缆本身或是电缆头附件质量差，电缆头密封性差,绝缘胶溶解，开裂,导致站出现的谐振现象为线路断线故障使线路相间电容及对地电容与配电变压器励磁电感构成谐振回路，从而激发铁磁谐振。

二、断线故障引起谐振的危害断线谐振在严重情况下,高频与基频谐振叠加，能使过压幅值达到相电压[P]的2.5倍,可能导致系统中性点位移，绕组及导线出现过压,严重时可使绝缘闪络，避雷器爆炸,电气设备损坏.在某些情况下，负载变压器相序可能反转,还可能将过电压传递到变压器的低压侧，造成危害。

三、防止断线谐振过压的措施防止断线谐振过压的主要措施有:1、不采用熔断器,避免非全相运行；2、加强线路的巡视和检修，预防断线的发生；3、不将空载变压器长期挂在线路上；4、采用环网或双电源供电；5、在配变侧附加相间电容，其原理是：采用电容作为吸能元件来吸收暂态过程中的能量，从而降低冲击扰动强度以抑制谐振的发生.s一(o+ 3C,,) 1C.,在配变侧附加相间电容△C,使8一[Co+ 3(C U+ A0)/Ca增大，从而增大等值电容C和等值电动势Eo所需电容值可根据文献[6]中方法求出.(6)采用励磁特性较好的变压器有助于减少断线过压的发生几率。

浅析电缆故障原因和防范措施电力电缆供电以其安全、可靠、有利于美化城市，获得越来越广泛的应用。

电力电缆多埋于地下，由于机械损伤、绝缘老化变质及材料缺陷等原因，经常会发生短路故障，如何快速寻找故障并采取应对措施显得比较重要。

一、电缆故障原因电缆故障的最直接原因是绝缘降低而被击穿。

导致绝缘降低的因素很多，根据实际运行经验，归纳起来不外乎以下几种情况。

(一)外力损伤由近几年的运行分析来看，尤其是在经济高速发展中的上海浦东，现在相当多的电缆故障都是由于机械损伤引起的。

（二）绝缘受潮这种情况也很常见，一般发生在直埋或排管里的电缆接头处。

比如电缆接头制作不合格和在潮湿的气候条件下做接头，会使接头进水或混入水蒸气，时间久了在电场作用下形成水树枝，逐渐损害电缆的绝缘强度而造成故障。

（三）化学腐蚀电缆直接埋在有酸碱作用的地区，往往会造成电缆的铠装、铅皮或外护层被腐蚀，保护层因长期遭受化学腐蚀或电解腐蚀，致使保护层失效，绝缘降低，也会导致电缆故障。

化工单位的电缆腐蚀情况就相当严重。

（四）长期过负荷运行超负荷运行，由于电流的热效应，负载电流通过电缆时必然导致导体发热，同时电荷的集肤效应以及钢铠的涡流损耗、绝缘介质损耗也会产生附加热量，从而使电缆温度升高。

长期超负荷运行时，过高的温度会加速绝缘的老化，以至绝缘被击穿。

尤其在炎热的夏季，电缆的升温常常导致电缆绝缘薄弱处首先被击穿，因此在夏季，电缆的故障也就特别多。

（五）电缆接头故障电缆接头是电缆线路中最薄弱的环节，由人员直接过失(施工不良)引发的电缆接头故障时常发生。

施工人员在制作电缆接头过程中，如果有接头压接不紧、加热不充分等原因，都会导致电缆头绝缘降低，从而引发事故。

（六）电缆本体的正常老化或自然灾害等其他原因。

电缆运行故障是电缆系统在运行过程中因自身的原因引发的故障。

此外，还有施工时，使电缆或附件受损或不符合相应规范，引起日后电缆系统的故障。

二、电缆故障的防范措施电缆进水后干燥处理非常困难(如用热氮气加压吹侧，一般也没有配置相应的设备。

27.5kV供电电缆常见故障分析及对策27.5kV供电电缆是输送电力的关键设备之一，它承载着重要的输电任务。

但在长期运行中，由于各种原因可能会出现各种故障，严重影响供电系统的正常运行。

对27.5kV供电电缆常见故障进行分析并采取对策显得尤为重要。

1. 绝缘老化导致的漏电27.5kV供电电缆在长期使用过程中，绝缘会因为各种原因而老化，导致漏电现象。

绝缘老化的原因主要包括电缆长期工作在高温环境下，电力负荷过大，电缆接头热缩套老化等。

2. 绝缘击穿27.5kV供电电缆在工作中，如果电压超过一定的极限值，会使得绝缘物质发生击穿现象，导致电缆的故障。

3. 电缆接头温度过高电缆接头由于连接处的接触不良或者是电缆接头自身的质量问题，会导致接头温度过高，甚至引发接头发热起火的严重事故。

4. 短路故障电缆在运行中，由于外力或者其他原因导致的绝缘损坏，会导致短路故障的发生，严重影响供电系统的正常运行。

5. 电缆受损在施工或者是其他原因导致的电缆受损，如机械损伤，鼠啮等，都会导致电缆故障的发生。

1. 定期检测电缆绝缘状态为了保证电缆的绝缘状态良好，可以采取定期的绝缘电阻测试、绝缘介质损耗测试等方法进行检测，及时发现问题并进行处理。

2. 提高电缆接头质量电缆接头是电缆的关键部分，对其进行质量把控非常重要。

建议采用优质的电缆接头，确保接头线路连接牢固可靠，并且进行定期的热扭的检查。

3. 安装过压保护装置在供电电缆系统中安装过压保护装置，可以有效的保护电缆系统，一旦电压超过设定值，能够及时切断电源，防止绝缘击穿的发生。

4. 加强电缆的防护在电缆的布线过程中，需要加强对电缆的防护，尽量避免电缆受损的情况发生，减少外界对电缆的影响。

5. 建立完善的巡检制度建立完善的电缆巡检制度，对电缆进行定期巡检，发现问题及时进行处理，确保电缆的正常运行。

27.5kV供电电缆功能重要，一旦出现故障会给供电系统带来严重的影响，因此对于电缆故障的分析及对策显得尤为重要。

电力电缆的故障分析及检测方法
电力电缆是输送电能的重要组成部分，若出现故障则会导致供电中断、损失等问题，因此对电力电缆的故障分析及检测十分必要。

下面介绍电力电缆故障的分类及常用的检测方法。

一、故障分类
1.绝缘故障：电缆的绝缘材料损坏或老化，导致电力泄漏、短路等问题。

2.导体故障：电缆中导体损坏、接触不良、电阻过大等问题。

3.接头故障：电缆接头制作不良、防水措施不够、温升过高等问题。

二、常用检测方法
1.局部放电检测：通过检测电缆运行过程中的局部放电信号，判断电缆的绝缘状态，以便及早判断绝缘缺陷的出现。

2.介质损耗测试：通过测试电缆内介质的损耗，判断电缆绝缘状态的好坏。

3.电容测试：通过量取电缆母线、引出线之间的电容值，推算电缆电容率，以判断电缆绝缘状态。

4.高压测试：通过施加高电压测试电缆的绝缘强度，以便检测电缆的耐压性能。

5.电缆局部放电测量：通过检测电缆中存在的局部放电，判断导体两相之间或绝缘层内存在的故障。

6.时域反射法：通过测试电缆上电磁波信号的传输速度，以检测电缆上的绝缘故障的位置。

7.绝缘电阻测量：通过测试电缆的绝缘电阻变化情况，判断电缆的绝缘状况。

总的来说，电力电缆的故障分析及检测需要多种技术手段的综合运用，只有掌握了各种故障的原因和检测方法，才能及时发现问题，保障供电的连续性和稳定性。
