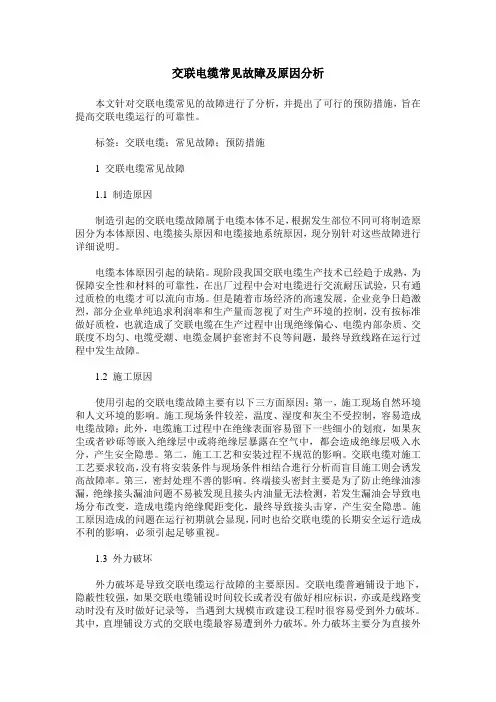

交联电缆常见故障及原因分析本文针对交联电缆常见的故障进行了分析，并提出了可行的预防措施，旨在提高交联电缆运行的可靠性。

标签：交联电缆；常见故障；预防措施1 交联电缆常见故障1.1 制造原因制造引起的交联电缆故障属于电缆本体不足，根据发生部位不同可将制造原因分为本体原因、电缆接头原因和电缆接地系统原因，现分别针对这些故障进行详细说明。

电缆本体原因引起的缺陷。

现阶段我国交联电缆生产技术已经趋于成熟，为保障安全性和材料的可靠性，在出厂过程中会对电缆进行交流耐压试验，只有通过质检的电缆才可以流向市场。

但是随着市场经济的高速发展，企业竞争日趋激烈，部分企业单纯追求利润率和生产量而忽视了对生产环境的控制，没有按标准做好质检，也就造成了交联电缆在生产过程中出现绝缘偏心、电缆内部杂质、交联度不均匀、电缆受潮、电缆金属护套密封不良等问题，最终导致线路在运行过程中发生故障。

1.2 施工原因使用引起的交联电缆故障主要有以下三方面原因：第一，施工现场自然环境和人文环境的影响。

施工现场条件较差，温度、湿度和灰尘不受控制，容易造成电缆故障；此外，电缆施工过程中在绝缘表面容易留下一些细小的划痕，如果灰尘或者砂砾等嵌入绝缘层中或将绝缘层暴露在空气中，都会造成绝缘层吸入水分，产生安全隐患。

第二，施工工艺和安装过程不规范的影响。

交联电缆对施工工艺要求较高，没有将安装条件与现场条件相结合進行分析而盲目施工则会诱发高故障率。

第三，密封处理不善的影响。

终端接头密封主要是为了防止绝缘油渗漏，绝缘接头漏油问题不易被发现且接头内油量无法检测，若发生漏油会导致电场分布改变，造成电缆内绝缘爬距变化，最终导致接头击穿，产生安全隐患。

施工原因造成的问题在运行初期就会显现，同时也给交联电缆的长期安全运行造成不利的影响，必须引起足够重视。

1.3 外力破坏外力破坏是导致交联电缆运行故障的主要原因。

交联电缆普遍铺设于地下，隐蔽性较强，如果交联电缆铺设时间较长或者没有做好相应标识，亦或是线路变动时没有及时做好记录等，当遇到大规模市政建设工程时很容易受到外力破坏。

高压电缆常见故障分析与预防措施高压电缆在输电过程中起着非常重要的作用，但在使用过程中会出现各种故障。

了解高压电缆常见故障的原因和预防措施对确保输电系统的安全和稳定运行非常重要。

本文将就高压电缆常见故障进行分析，并提出预防措施。

一、高压电缆常见故障分析1. 绝缘老化故障绝缘老化是高压电缆中最为常见的故障之一。

常见的绝缘老化原因包括高温、潮湿环境、电压过高以及材料质量不过关等。

绝缘老化会导致电缆绝缘材料的性能下降，甚至出现击穿现象，引发短路故障。

2. 金属护套腐蚀故障金属护套腐蚀是高压电缆常见的故障之一，主要是由于长期暴露在潮湿、酸性或碱性环境中，导致金属护套表面产生腐蚀。

金属护套腐蚀会降低电缆的耐压能力，甚至导致金属护套断裂，造成安全隐患。

电缆在安装和维护过程中，可能会由于外力作用或操作不当，导致绝缘层破损，或者是在运行过程中被物体划伤，从而导致绝缘层出现破损故障。

绝缘层破损会导致电缆绝缘性能下降，容易引发短路故障。

4. 过载故障过载是导致高压电缆故障的常见原因之一。

在电缆输电过程中，如果电流超过了电缆额定电流的额定值，就会引起电缆过载。

长期的过载运行会导致电缆绝缘材料老化，甚至烧毁，影响电力系统的安全运行。

5. 外力损伤故障外力损伤是高压电缆常见故障之一，主要是由于电缆受到外部物体碰撞、挤压或拉伸等力的作用，导致电缆外部保护层损坏。

外力损伤会使电缆暴露在恶劣环境中，容易受到潮湿、腐蚀等因素影响，加速电缆的老化和损坏。

1. 加强绝缘检测对于高压电缆而言，绝缘性能的检测是非常重要的。

可以采用直流电桥法、介质损耗测试仪、局部放电测试仪等设备，定期对电缆的绝缘进行检测，及时发现绝缘老化现象，采取相应的维护措施。

2. 优化环境条件为了避免金属护套腐蚀，应尽量选择干燥、通风良好的环境进行电缆安装，避免将电缆暴露在潮湿、酸性或碱性环境中，可以通过防水、防腐涂料等方式加强保护。

3. 定期维护检测4. 控制负载合理控制负载，避免电缆长期过载运行，可以有效延长电缆的使用寿命，降低故障的发生。

10kV电力电缆常见故障及原因分析1、故障类型电缆故障可概括为接地、短路、断线三大类，其故障类型主要有以下几方面：(1）闪络故障。

电缆在低压电时处于良好的绝缘状态,不会存在故障。

可只要电压值升高到一定范围，或者一段时间后某一电压持续升高，那么就会瞬间击穿绝缘体，造成闪络故障。

（2)一相芯线断线或多相断线.在电缆导体连续试验中，电缆的各个导体的绝缘电阻与相关规定相符，但是在检查中发现有一相或者多相不能连续，那么就说明一相芯线断线或者多相断线.（3）三芯电缆一芯或两芯接地。

三芯电缆的一芯或者两芯导体用绝缘摇表测试出不连续,然后又进行一芯或者两芯对地绝缘电阻遥测.如果芯和芯之间存在着比正常值低许多的绝缘电阻，这种绝缘电阻值高于1000欧姆就被称之为高电阻接地故障;反之,就是低电阻接地故障.这两张故障都称为断线并接地故障。

（4）三相芯线短路。

短路时接地电阻大小是电缆的三相芯线短路故障判断的依据。

短路故障有两种：低阻短路故障、高阻短路故障.当三相芯线短路时，低于1000欧姆的接地电阻是低阻短路故障，相反则是高阻短路故障。

2、原因分析电缆故障的最直接原因就是绝缘降低而被击穿，归纳起来主要有以下几种情况：（1）外力损坏。

电缆故障中外力损坏是最为常见的故障原因。

电缆遭外力损坏以后会出现大面积的停电事故。

例如地下管线施工过程中，电缆因为施工机械牵引力太大而被拉断；电缆绝缘层、屏蔽层因电缆过度弯曲而损坏；电缆切剥时过度切割和刀痕太深.这些直接的外力因素都会对电缆造成一定的损坏。

（2）绝缘受潮。

电缆制造生产工艺不精会导致电缆的保护层破裂；电缆终端接头密封性不够；电缆保护套在电缆使用中被物体刺穿或者遭受腐蚀。

这些是电缆绝缘受潮的主要原因。

此时，绝缘电阻降低，电流增大，引发电力故障问题。

（3）化学腐蚀.长期的电流作用会让电缆绝缘产生大量的热量。

如果电缆绝缘工作长期处于不良化学环境中就会改变它的物理性能，使电缆绝缘老化甚至失去效果,电力故障会由此产生。

常见高压电力电缆故障分析及对策高压电力电缆是输送电能的重要组成部分，但由于各种因素的影响，常常出现故障。

对于这些常见的高压电力电缆故障，我们需要进行分析并采取相应的对策。

本文将从断路故障、短路故障、接地故障和绝缘故障四个方面进行分析，并提出相应的对策。

首先，我们先来分析断路故障。

高压电力电缆的断路故障可能由于电缆内部的绝缘材料老化、绝缘层损坏、接头松动等原因导致。

当发生断路时，电力无法正常传输，会导致供电中断。

为了避免断路故障，应定期检查电缆的绝缘层和接头的状态，并及时更换老化的材料和紧固松动的接头。

其次，要分析短路故障。

高压电力电缆的短路故障可能由于电缆绝缘层损坏、设备过载、鼠咬等原因导致。

短路故障会导致电流异常增大，可能造成电缆损坏和设备损坏等严重后果。

为了防止短路故障，应严格控制设备负荷，定期检查电缆的绝缘状态，并采取鼠咬防护措施。

接下来，我们来分析接地故障。

高压电力电缆的接地故障可能由于接地电阻过大、接地线路断开、设备接地不良等原因导致。

当发生接地故障时，电流会通过地面回流，可能引发电弧、火灾等安全隐患。

为了防止接地故障，应定期检查接地电阻，确保接地线路的连通性，并及时维修接地不良的设备。

最后，我们来分析绝缘故障。

高压电力电缆的绝缘故障可能由于绝缘层老化、绝缘击穿等原因导致。

绝缘故障会导致电气设备不正常工作，可能引发火灾、爆炸等严重事故。

为了避免绝缘故障，需要定期检查绝缘层的状态，使用绝缘强度测试仪等设备进行绝缘测试，并及时更换老化的绝缘材料。

综上所述，常见的高压电力电缆故障包括断路故障、短路故障、接地故障和绝缘故障。

针对这些故障，我们需要定期检查电缆的状态，及时更换老化的材料和维修损坏的设备，严格控制设备负荷，以及加强接地线路的维护。

只有这样，才能确保高压电力电缆的正常运行，保障供电的稳定与安全。

10kV电力电缆常见故障及原因分析电力电缆是输电和配电系统中不可或缺的组成部分。

然而，由于各种因素，电力电缆在使用过程中可能会遇到各种故障。

在本文中，我们将讨论10kV电力电缆最常见的故障及其原因。

漏电漏电是电力电缆常见的故障之一。

这种故障通常是由于电缆绝缘层的损坏或破裂引起的。

在输电和配电系统中，10kV电力电缆漏电的风险很高，因为它们通常承受更高的电压和电流。

漏电可能会导致电缆发热、短路和火灾，因此应及时检修。

断线断线是电力电缆另一个常见的故障。

电缆中的金属导体可能会断裂或断开，导致电流无法正常传输。

这种故障通常是由于电缆在安装过程中被损坏或者被机械损坏造成的。

断线可能会导致局部电路故障，因此需要及时更换电缆。

绝缘老化电力电缆的绝缘层会随着时间的推移逐渐老化。

随着绝缘老化，绝缘层的性能将逐渐下降，电流可能会泄漏到大地中，导致漏电和其他故障。

因此，建议定期检查电力电缆的绝缘层，及时更换老化电缆。

温度问题电力电缆通常会在高电流负载下发热。

如果电缆设计不当或使用过程中产生了过度负载，电缆可能会过热，这可能导致短路和其他故障。

因此，应确保电缆设计符合相关规范，并注意负载的大小和稳定性。

外界因素影响电力电缆的故障可能也是由于外界因素的干扰引起的。

例如，电缆可能被水淹泡，受到压力和振动，或者被动物啃咬。

因此，建议将电缆保护好，并定期检查电缆周围环境的情况。

10kV电力电缆常见故障及原因分析的目的是让我们了解电力电缆在使用过程中的常见问题和原因，以帮助我们避免故障。

检查和维护电力电缆至关重要，并遵守相关规范和标准，以确保系统的安全运行。

高压电缆常见故障分析与预防措施高压电缆是电力系统中重要的输电装置，常见故障会引起电力系统的故障，对电网的可靠运行和安全稳定造成影响。

进行高压电缆的常见故障分析和预防措施研究，对于提高电力系统的可靠性和稳定性具有重要意义。

一、常见故障分析1. 动态烧损故障动态烧损故障是高压电缆的常见故障之一，主要表现为电缆接头处出现高温现象，并伴有烧焦或燃烧的现象。

造成这种故障的原因主要是电缆接头处接触不良，或者是电缆的绝缘材料老化或损坏。

2. 绝缘老化故障绝缘老化故障是高压电缆的另一种常见故障，通常表现为电缆绝缘材料老化，导致绝缘电阻下降，进而引起绝缘击穿。

这种故障的原因主要是电缆长期使用导致绝缘材料老化，或者是在安装和维护过程中对电缆绝缘材料的损坏。

3. 外力破坏故障外力破坏故障在高压电缆中也较为常见，通常由于施工作业中对电缆的损坏引起。

这种故障的原因可以是挖掘、压力、剧烈抖动等外力，也可以是在施工过程中对电缆的错误操作。

二、预防措施1. 加强检测和维护为了预防和降低高压电缆的故障率，应加强对电缆的定期检测和维护工作。

定期检测可以及早发现电缆的潜在故障，并采取相应的措施进行维护修复，以避免故障扩大。

2. 提高安装质量高压电缆的安装质量对于保证电缆的可靠运行起着重要作用。

在电缆的安装过程中，应采取严格的施工措施，确保电缆的接头连接良好，绝缘材料完好无损。

3. 采取防护措施为了预防外力对电缆的破坏，可以采取一些防护措施。

在电缆的周围可以设置防护管道或护套，以防止外力直接作用于电缆。

4. 加强培训和管理为了保证高压电缆的安全运行，应加强相关人员的培训和管理。

培训人员应对电缆的安装、维护和故障处理等方面进行培训，提高其技术水平；加强对电缆使用人员的管理和监督，确保其按照规定操作。

高压电缆常见故障的分析及预防措施高压电缆是电力输送系统中不可或缺的重要部分，而在使用过程中，可能会出现各种各样的故障问题。

为了确保高压电缆系统的可靠性和安全性，需要对常见故障进行分析，并采取相应的预防措施，以减少故障发生的可能性，并提高系统的稳定性和可靠性。

一、高压电缆常见故障的分析1. 绝缘老化高压电缆绝缘老化是指绝缘材料在长期电压、电流、温度等外部环境的作用下，发生物理、化学或结构性变化，导致其绝缘性能下降，甚至失去绝缘效果。

绝缘老化通常会导致电缆绝缘击穿、短路等故障。

2. 绝缘击穿绝缘击穿是指绝缘材料在电场作用下发生局部或全部击穿而失去绝缘性能的现象。

绝缘击穿通常是由于电压超过绝缘材料的承受能力，或者是绝缘材料本身存在缺陷引起的。

3. 电缆接头故障电缆接头是电力系统中容易出现故障的地方之一，其主要故障包括接头接触不良、接头密封不严导致水分渗入、连接件松动或断裂等情况，都可能导致电缆系统的不稳定性和故障发生。

4. 电缆外部损伤电缆在铺设和使用过程中容易受到外部损伤，比如机械划伤、挤压等，这些损伤会导致绝缘层破损，甚至击穿，从而引发电缆故障。

5. 电缆敷设不当电缆的敷设不当可能导致电缆过度受力、弯曲半径不足、绝缘被挤压等问题，从而影响电缆的正常使用。

二、预防措施1. 选用优质的绝缘材料对于高压电缆系统，尤其是在恶劣环境下使用的电缆，应选用优质的绝缘材料，提高其抗老化能力和耐电压能力，以延长电缆的使用寿命。

2. 定期检测绝缘状态定期对高压电缆的绝缘状态进行检测和评估，及时发现并处理绝缘老化、击穿等问题，确保电缆的可靠性和安全性。

3. 注意电缆接头质量在接头制作和安装过程中，应确保接头质量合格，接头连接牢固，接触良好，封闭严密，以防止水分和杂质进入接头，导致接头故障。

4. 加强电缆的保护在电缆敷设和使用过程中，应加强对电缆的保护，避免机械损伤、挤压等外部因素对电缆造成损害。

5. 合理规划电缆敷设在电缆敷设过程中，应合理规划敷设方案，保证电缆不受过度受力和弯曲，避免因敷设不当引发故障。

常见电缆故障及电缆故障处理方法电缆线路常见的故障有机械损伤、绝缘损伤、绝缘受潮、绝缘老化变质、过电压、电缆过热故障等。

当线路发生上述故障时，应切断故障电缆的电源，寻找故障点，对故障进行检查及分析，然后进行修理和试验，该割除的割除，待故障消除后，方可恢复供电。

电缆故障最直接的原因是绝缘降低而被击穿。

一、常见的电缆故障原因主要有：1、超负荷运行.长期超负荷运行,将使电缆温度升高，绝缘老化,以致击穿绝缘，降低施工质量.2、电气方面有:电缆头施工工艺达不到要求，电缆头密封性差,潮气侵入电缆内部，电缆绝缘性能下降;敷设电缆时未能采取保护措施,保护层遭破坏，绝缘降低.3、土建方面有：工井管沟排水不畅,电缆长期被水浸泡，损害绝缘强度;工井太小,电缆弯曲半径不够，长期受挤压外力破坏.主要是市政施工中机械野蛮施工,挖伤挖断电缆。

4、腐蚀.保护层长期遭受化学腐蚀或电缆腐蚀，致使保护层失效,绝缘降低。

5、电缆本身或是电缆头附件质量差，电缆头密封性差,绝缘胶溶解，开裂,导致站出现的谐振现象为线路断线故障使线路相间电容及对地电容与配电变压器励磁电感构成谐振回路，从而激发铁磁谐振。

二、断线故障引起谐振的危害断线谐振在严重情况下,高频与基频谐振叠加，能使过压幅值达到相电压[P]的2.5倍,可能导致系统中性点位移，绕组及导线出现过压,严重时可使绝缘闪络，避雷器爆炸,电气设备损坏.在某些情况下，负载变压器相序可能反转,还可能将过电压传递到变压器的低压侧，造成危害。

三、防止断线谐振过压的措施防止断线谐振过压的主要措施有:1、不采用熔断器,避免非全相运行；2、加强线路的巡视和检修，预防断线的发生；3、不将空载变压器长期挂在线路上；4、采用环网或双电源供电；5、在配变侧附加相间电容，其原理是：采用电容作为吸能元件来吸收暂态过程中的能量，从而降低冲击扰动强度以抑制谐振的发生.s一(o+ 3C,,) 1C.,在配变侧附加相间电容△C,使8一[Co+ 3(C U+ A0)/Ca增大，从而增大等值电容C和等值电动势Eo所需电容值可根据文献[6]中方法求出.(6)采用励磁特性较好的变压器有助于减少断线过压的发生几率。

高压电缆常见故障的分析及预防措施高压电缆是输送电力的重要设备，常见故障会影响电力系统的正常运行，因此进行及时的分析和预防措施是非常必要的。

本文将从电缆的常见故障入手，分析其原因，并提出相应预防措施。

一、电缆断线电缆断线是电缆故障中最常见的一种，可能是因为电缆绝缘老化、机械损伤、接头松动等导致。

针对该故障，应定期检查电缆的绝缘电阻，发现电阻值偏低时及时更换电缆；在施工及安装过程中注意保护电缆，避免造成机械损伤；同时加强对接头的检查，确保接头处的紧固度。

二、电缆间绕混淆电缆间绕混淆是指电缆之间交错、交叉的现象，导致电缆之间的相互影响。

这可能会导致电缆绝缘击穿、信号干扰等故障。

为了避免该故障的发生，应在施工及安装过程中，保持电缆间的间隔，避免交叉绕混淆；选择合适的电缆固定方式，确保电缆保持良好的布线状态。

三、电缆绝缘老化电缆绝缘老化可能是因为电缆长时间使用、环境条件恶劣等因素引起。

绝缘老化会导致电缆绝缘能力下降，容易发生击穿故障。

为了预防绝缘老化，应定期检查电缆的绝缘电阻，一旦发现电阻值偏低，要及时更换电缆；改善电缆使用环境，如增加绝缘层保护等措施，延长电缆的使用寿命。

四、电缆接头故障电缆接头是电缆传输电力的关键部位，易受湿气侵入、机械损伤等因素影响，导致接头故障。

为了防止接头故障，应加强对接头的检查，保证接头的紧固度；使用合适的接头材料，确保接头的密封性；在施工及安装过程中，避免对接头造成机械损伤。

五、电缆堵塞电缆堵塞是因为电缆内部有杂物或异物引起，会导致电缆通道不畅或短路。

为了预防电缆堵塞，应定期对电缆通道进行检查清理，清除堵塞物；加强对电缆通道的管理，避免杂物进入电缆通道。

在使用高压电缆的过程中，应该加强对电缆的维护，定期检查电缆的状态；注重电缆的施工及安装过程，避免机械损伤等不良因素的影响；合理选择电缆的使用环境，避免电缆老化；加强对接头的检查和维护，确保接头的正常工作；同时加强电缆通道的管理，避免杂物进入。
