橡胶电缆的电缆盘的优点及常见故障分析

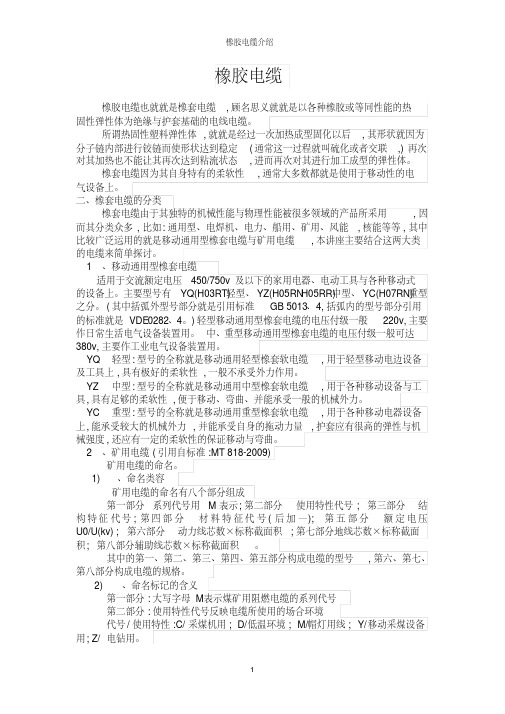

橡胶电缆橡胶电缆也就就是橡套电缆,顾名思义就就是以各种橡胶或等同性能的热固性弹性体为绝缘与护套基础的电线电缆。

所谓热固性塑料弹性体,就就是经过一次加热成型固化以后,其形状就因为分子链内部进行铰链而使形状达到稳定(通常这一过程就叫硫化或者交联,)再次对其加热也不能让其再次达到粘流状态,进而再次对其进行加工成型的弹性体。

橡套电缆因为其自身特有的柔软性,通常大多数都就是使用于移动性的电气设备上。

二、橡套电缆的分类橡套电缆由于其独特的机械性能与物理性能被很多领域的产品所采用,因而其分类众多,比如:通用型、电焊机、电力、船用、矿用、风能,核能等等,其中比较广泛运用的就是移动通用型橡套电缆与矿用电缆,本讲座主要结合这两大类的电缆来简单探讨。

1、移动通用型橡套电缆适用于交流额定电压450/750v及以下的家用电器、电动工具与各种移动式的设备上。

主要型号有YQ(H03RT)轻型、YZ(H05RN H05RR)中型、YC(H07RN)重型之分。

(其中括弧外型号部分就是引用标准GB 5013、4,括弧内的型号部分引用的标准就是VDE 0282、4。

)轻型移动通用型橡套电缆的电压付级一般220v,主要作日常生活电气设备装置用。

中、重型移动通用型橡套电缆的电压付级一般可达380v,主要作工业电气设备装置用。

YQ轻型:型号的全称就是移动通用轻型橡套软电缆,用于轻型移动电边设备及工具上,具有极好的柔软性,一般不承受外力作用。

YZ中型:型号的全称就是移动通用中型橡套软电缆,用于各种移动设备与工具,具有足够的柔软性,便于移动、弯曲、并能承受一般的机械外力。

YC重型:型号的全称就是移动通用重型橡套软电缆,用于各种移动电器设备上,能承受较大的机械外力,并能承受自身的拖动力量,护套应有很高的弹性与机械强度,还应有一定的柔软性的保证移动与弯曲。

2、矿用电缆(引用自标准:MT 818-2009)矿用电缆的命名。

1)、命名类容矿用电缆的命名有八个部分组成第一部分系列代号用M表示;第二部分使用特性代号; 第三部分结构特征代号;第四部分材料特征代号(后加—); 第五部分额定电压U0/U(kv) ;第六部分动力线芯数×标称截面积;第七部分地线芯数×标称截面积; 第八部分辅助线芯数×标称截面积。

电缆盘上为什么使用橡胶电缆而不是塑料电缆熟悉野狼的客户都知道，公司生产的电缆盘，无论是工业插座电缆盘，普通国标电缆盘，还是民用迷你卷线盘，线盘上配备的电缆全部都是橡胶电缆，而不是常见的塑料电缆。

橡胶电缆价格要比塑料电缆价格高，为什么野狼电缆盘还要配备橡胶电缆呢？塑料电缆和橡胶电缆的特点塑料电缆的外皮材质是塑料，具有耐化学腐蚀、重量轻、有光泽、绝缘、价格便宜的特点。

但是塑料电缆也有致命的弱点，那就是形变能力差，大部分塑料电缆在形变100％之后，就很难恢复到形变前的状态了；另外一个比较大的弱点就是，塑料的熔点和燃点低，而且非常容易燃烧。

橡胶电缆的外皮材质是橡胶材质，具有耐化学腐蚀、弹性好、耐碾压、燃点高、绝缘性好、摩擦系数高、耐压强度大、耐老化、抗撕裂。

橡胶电缆强于塑料电缆的地方1.弹性形变能力强。

塑料在形变100％后，很难恢复到原来的状态，而橡胶在弹性形变100％后，也能恢复到性变前的状态。

在电缆盘的使用中，会经常对线缆进行缠绕、拉扯，甚至碾压，橡胶电缆的超强弹性形变能力，可以最大限度的保护电线的安全，也能延长电缆的使用寿命。

2.耐压强度大，耐老化。

相比于塑料，橡胶能在-60°至85°的状态下保持正常特性，而塑料在接近0°的情况下就会变脆，易折断。

3.耐高温、燃点高。

无论是塑料还是橡胶，都仅仅是个外皮，为内部的电线提供保护。

但是当电线工作时间过长，或短时间内电流过大，电线就会发热，在不断的升温过程中，燃点低的塑料会被融化点燃，造成不可估量的损失；而橡胶耐热强，不会轻易被点燃。

也许有人会问，如果电线持续升温，橡胶迟早也会被点燃。

这种担忧十分正常，但是野狼电器显然早已考虑到这一点，为所有的电缆盘产品都安装了过热过载断电保护器。

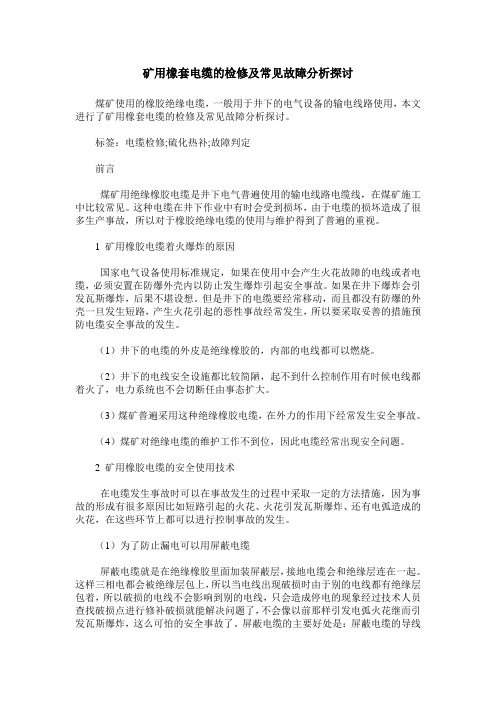

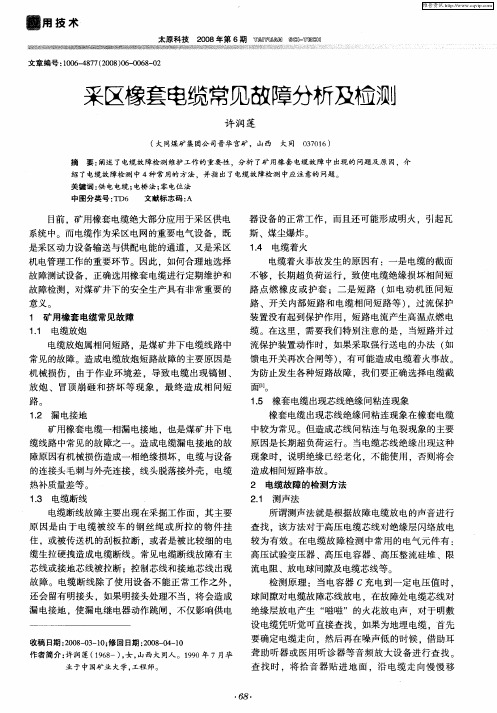

矿用橡套电缆的检修及常见故障分析探讨煤矿使用的橡胶绝缘电缆，一般用于井下的电气设备的输电线路使用，本文进行了矿用橡套电缆的检修及常见故障分析探讨。

标签：电缆检修;硫化热补;故障判定前言煤矿用绝缘橡胶电缆是井下电气普遍使用的输电线路电缆线，在煤矿施工中比较常见。

这种电缆在井下作业中有时会受到损坏，由于电缆的损坏造成了很多生产事故，所以对于橡胶绝缘电缆的使用与维护得到了普遍的重视。

1 矿用橡胶电缆着火爆炸的原因国家电气设备使用标准规定，如果在使用中会产生火花故障的电线或者电缆，必须安置在防爆外壳内以防止发生爆炸引起安全事故。

如果在井下爆炸会引发瓦斯爆炸，后果不堪设想。

但是井下的电缆要经常移动，而且都没有防爆的外壳一旦发生短路，产生火花引起的恶性事故经常发生，所以要采取妥善的措施预防电缆安全事故的发生。

（1）井下的电缆的外皮是绝缘橡胶的，内部的电线都可以燃烧。

（2）井下的电线安全设施都比较简陋，起不到什么控制作用有时候电线都着火了，电力系统也不会切断任由事态扩大。

（3）煤矿普遍采用这种绝缘橡胶电缆，在外力的作用下经常发生安全事故。

（4）煤矿对绝缘电缆的维护工作不到位，因此电缆经常出现安全问题。

2 矿用橡胶电缆的安全使用技术在电缆发生事故时可以在事故发生的过程中采取一定的方法措施，因为事故的形成有很多原因比如短路引起的火花、火花引发瓦斯爆炸、还有电弧造成的火花，在这些环节上都可以进行控制事故的发生。

（1）为了防止漏电可以用屏蔽电缆屏蔽电缆就是在绝缘橡胶里面加装屏蔽层，接地电缆会和绝缘层连在一起。

这样三相电都会被绝缘层包上，所以当电线出现破损时由于别的电线都有绝缘层包着，所以破损的电线不会影响到别的电线，只会造成停电的现象经过技术人员查找破损点进行修补破损就能解决问题了，不会像以前那样引发电弧火花继而引发瓦斯爆炸，这么可怕的安全事故了。

屏蔽电缆的主要好处是：屏蔽电缆的导线使用电解铜进行绕制的，这种材料比较柔软增加了对外力的承受能力，不会像以往一样受到一点外力的作用，就会起包断裂而是会有很大的承受能力，有时被拉得很长也不会断裂很有效的起到了保护电缆的作用，而且屏蔽电缆采用了分相保护措施，一根电线受到损伤也不会影响到别的电线的安全，不再像以前那样一出现电线破损就会引发电路、漏电这样的事故发生，所以由于出现了这么幼稚的绝缘电缆，国家行业主管部门就作出了规定，在煤矿安全规程中作出了明确的规定，井下施工的电缆都要采用优质的屏蔽电缆。

橡套电缆显现外观缺陷的原因橡套电缆是一种常用的电缆，它使用橡胶或塑料等材料做为外层保护，可以为电缆供应绝缘和保护作用。

然而，近年来，橡套电缆显现外观缺陷的情况越来越多，这不仅影响了电缆的美观，更直接影响了电缆的使用寿命和安全性能。

本文将深入探讨橡套电缆显现外观缺陷的原因，并提出相应的解决方案。

外观缺陷的表现橡套电缆显现的外观缺陷紧要有以下几种表现：1.橡胶表面显现皱纹2.表面有气泡或空洞3.橡胶表面显现裂痕或剥落4.表面颜色不均匀或变黄5.显现粘连或污染外观缺陷的原因橡套电缆显现外观缺陷的原因有很多种，以下是一些常见的原因：原材料的问题橡套电缆外层是由橡胶或塑料等材料制成，假如选用的原材料质量不好或者不符合标准，就简单显现外观缺陷。

例如，从非正规渠道购买的原材料可能掺杂有害物质，导致橡胶或塑料的质量不好，简单引起橡套电缆外观缺陷。

工艺的问题制作橡套电缆涉及很多工艺环节，如橡胶或塑料材料的混炼、成型和硫化等过程，假如工艺不规范，简单导致外观缺陷。

例如，制造过程中掌控温度和压力不当，会导致橡胶或塑料材料质量不好，表面显现裂纹或者气泡等问题。

设备的问题生产橡套电缆需要使用各种设备和机械，设备假如显现问题也简单导致橡套电缆的外观缺陷。

例如，假如橡胶混炼机的旋转速度不稳定或者模具不合格，都会导致橡套电缆表面的质量不好。

外部环境的影响橡套电缆在运输和使用过程中可能会受到外部环境的影响，如长时间暴露在太阳下、污染物的接触，或者气温猛烈变化等。

这些外部因素也会影响橡套电缆的外观质量。

解决方案为了避开橡套电缆显现外观缺陷，我们需要实行针对性的解决方案。

做好原材料的质量管控首先，在选择橡胶或塑料等材料时，确定要从正规渠道购买，并检查合格证明。

不要轻易选择价格过低的原材料，以免掺杂了有害物质。

规范生产工艺生产橡套电缆时，必需要严格依照标准和制造工艺来进行生产。

例如，掌控混炼和硫化温度，确保材料的质量和表面的光滑度。

维护和更新设备机械定期检查和维护机械设备，特别是橡胶混炼机和模具，以保证其工作正常，避开对产品质量的影响。

橡胶电缆的电缆盘的优点及常见故障分析电缆盘作用用途广泛，拿电缆盘专业高端生产商扬州科通电气设备有限公司研发生产的电缆盘来说，它的移动电缆盘广泛用于钢铁冶炼、石油化工、特种车制造、电厂、电力电子、铁路、建筑工地、机场、矿山、采矿厂、港口码头、商场、宾馆等各类工矿企业并作为国内外引进设备的电源。

橡胶电缆的电缆盘有什么优点电缆盘的应用范围决定了它要受到更多外部环境因素的影响，因此对电缆的质量要求更高。

现在市场上电缆盘大多应用橡胶电缆，橡胶电缆的电缆盘有什么优点呢？原因主要有一下几点：1、橡胶电缆质地柔韧。

在电缆盘使用过程中，免不了拉扯，弯折等操作。

电缆盘选用橡胶电缆能防止在使用过程中因拉扯、弯折等操作导致电缆折断，优质的橡胶电缆还具有超强耐磨性，受用寿命长。

电缆盘的出现极大的方便了各种工程建设、港口、油田、宾馆、工厂等。

与电线相比，电缆是有很多优点的，但是这并不表示电缆就不会出现任何故障，那么线缆经常会出现哪些故障呢?下面我们就来看一下专家的介绍。

电缆出现故障一般都是一些不正当使用方法造成的，最常见的就是以下几种：1、施工因素：导致电缆出现故障最常见的就是施工因素，如果施工工艺达不到一定的要求，再加上电缆头的密封性比较差，这样潮性就会侵蚀到电缆的内部，这样就会降低电缆的绝缘性。

2、超负荷运行：运行才长期超过电缆的负荷量，这样就是会导致电缆温度升高，这样绝缘就会老化，这样就会导致电缆失效。

3、腐蚀因素：如果电缆的保护层长期遭受化学腐蚀或电缆腐蚀，致使保护层失效,绝缘降低。

4、附件质量差：如果电缆头的密封性比较差，绝缘胶溶解快，开裂情况严重等，这样也会电缆出现线路断线的故障。

上面几点就是电缆的常见故障，如果你想要电缆的故障比较少，一定要购买一些质量过关的电缆，一般正规公司生产的电缆质量都会过关的。

2、对高、低温适用性强。

我国南北方最高最低气温能达到+-40摄氏度，电缆盘必须要经受住此种恶劣环境，甚至要更高。

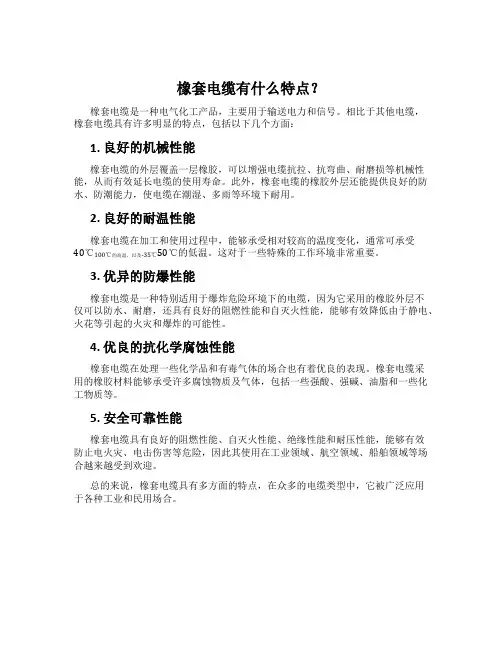

橡套电缆有什么特点？
橡套电缆是一种电气化工产品，主要用于输送电力和信号。

相比于其他电缆，
橡套电缆具有许多明显的特点，包括以下几个方面：
1. 良好的机械性能
橡套电缆的外层覆盖一层橡胶，可以增强电缆抗拉、抗弯曲、耐磨损等机械性能，从而有效延长电缆的使用寿命。

此外，橡套电缆的橡胶外层还能提供良好的防水、防潮能力，使电缆在潮湿、多雨等环境下耐用。

2. 良好的耐温性能
橡套电缆在加工和使用过程中，能够承受相对较高的温度变化，通常可承受40℃100℃的高温，以及-35℃50℃的低温。

这对于一些特殊的工作环境非常重要。

3. 优异的防爆性能
橡套电缆是一种特别适用于爆炸危险环境下的电缆，因为它采用的橡胶外层不
仅可以防水、耐磨，还具有良好的阻燃性能和自灭火性能，能够有效降低由于静电、火花等引起的火灾和爆炸的可能性。

4. 优良的抗化学腐蚀性能
橡套电缆在处理一些化学品和有毒气体的场合也有着优良的表现。

橡套电缆采
用的橡胶材料能够承受许多腐蚀物质及气体，包括一些强酸、强碱、油脂和一些化工物质等。

5. 安全可靠性能
橡套电缆具有良好的阻燃性能、自灭火性能、绝缘性能和耐压性能，能够有效
防止电火灾、电击伤害等危险，因此其使用在工业领域、航空领域、船舶领域等场合越来越受到欢迎。

总的来说，橡套电缆具有多方面的特点，在众多的电缆类型中，它被广泛应用
于各种工业和民用场合。

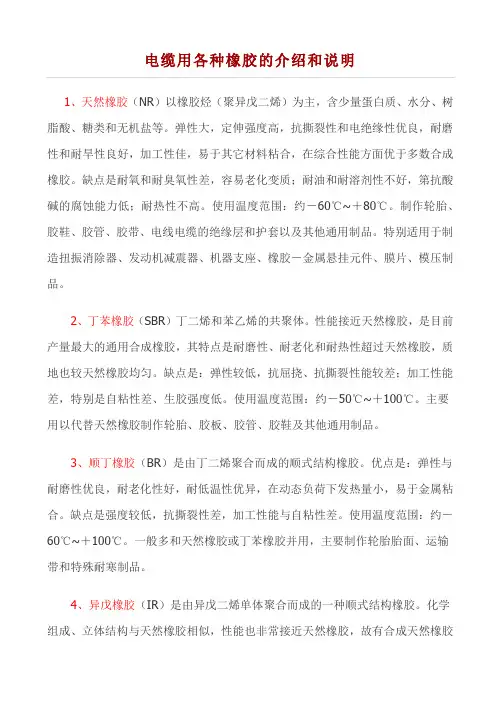

1、天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。

弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。

缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。

使用温度范围：约－60℃~＋80℃。

制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。

特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。

2、丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。

性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。

缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。

使用温度范围：约－50℃~＋100℃。

主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。

3、顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。

优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。

缺点是强度较低，抗撕裂性差，加工性能与自粘性差。

使用温度范围：约－60℃~＋100℃。

一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。

4、异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。

化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。

它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。

使用温度范围：约－50℃~＋100℃可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。

5、氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。

这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。

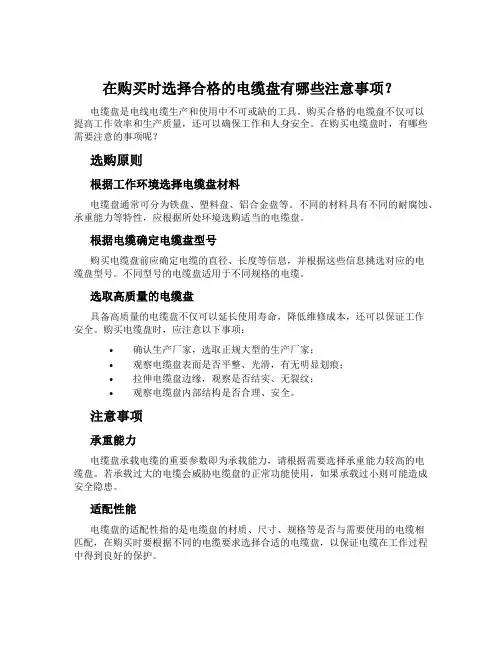

在购买时选择合格的电缆盘有哪些注意事项？电缆盘是电线电缆生产和使用中不可或缺的工具。

购买合格的电缆盘不仅可以提高工作效率和生产质量，还可以确保工作和人身安全。

在购买电缆盘时，有哪些需要注意的事项呢？选购原则根据工作环境选择电缆盘材料电缆盘通常可分为铁盘、塑料盘、铝合金盘等。

不同的材料具有不同的耐腐蚀、承重能力等特性，应根据所处环境选购适当的电缆盘。

根据电缆确定电缆盘型号购买电缆盘前应确定电缆的直径、长度等信息，并根据这些信息挑选对应的电缆盘型号。

不同型号的电缆盘适用于不同规格的电缆。

选取高质量的电缆盘具备高质量的电缆盘不仅可以延长使用寿命，降低维修成本，还可以保证工作安全。

购买电缆盘时，应注意以下事项：•确认生产厂家，选取正规大型的生产厂家；•观察电缆盘表面是否平整、光滑，有无明显划痕；•拉伸电缆盘边缘，观察是否结实、无裂纹；•观察电缆盘内部结构是否合理、安全。

注意事项承重能力电缆盘承载电缆的重要参数即为承载能力，请根据需要选择承重能力较高的电缆盘。

若承载过大的电缆会威胁电缆盘的正常功能使用，如果承载过小则可能造成安全隐患。

适配性能电缆盘的适配性指的是电缆盘的材质、尺寸、规格等是否与需要使用的电缆相匹配，在购买时要根据不同的电缆要求选择合适的电缆盘，以保证电缆在工作过程中得到良好的保护。

耐腐蚀性电缆盘一般会在工厂、工地和工业生产环境中使用，所以电缆盘的耐腐蚀性特别重要。

应根据具体环境，选购高稳定性、耐腐蚀的电缆盘。

安全性应及时清洗电缆盘，确保其不被尘土侵蚀，避免在使用时造成一些意外。

同时，电缆盘的安装固定应该符合标准要求，以防止在使用时发生移位、脱落等不良情况。

总结购买电缆盘时，应根据使用环境、电缆规格、质量要求等多种因素进行考虑，选择符合自己需求的电缆盘，增强工作效率、提高生产质量。

同时，购买之后应注意定期清洗、检查维护电缆盘，以确保它的安全、可靠稳定使用，为工作和人身安全保驾护航。

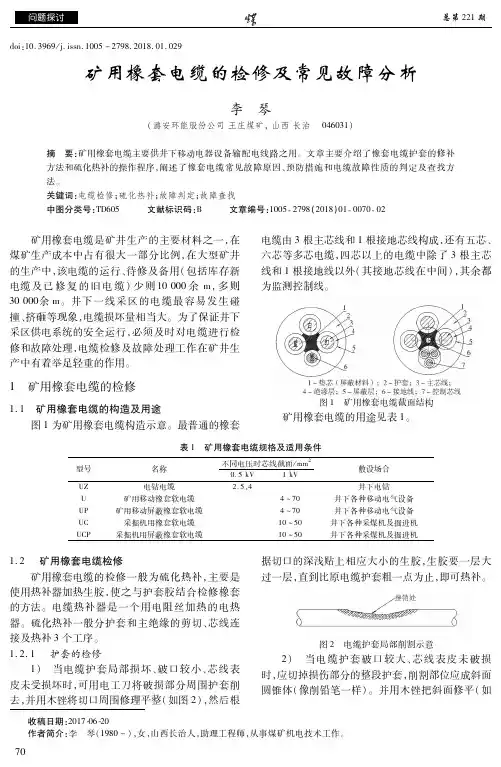

收稿日期：２０１７?０６?２０作者简介：李　琴（１９８０－），女，山西长治人，助理工程师，从事煤矿机电技术工作。

ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００５－２７９８．２０１８．０１．０２９矿用橡套电缆的检修及常见故障分析李　琴（潞安环能股份公司王庄煤矿，山西长治　０４６０３１）摘　要：矿用橡套电缆主要供井下移动电器设备输配电线路之用。

文章主要介绍了橡套电缆护套的修补方法和硫化热补的操作程序，阐述了橡套电缆常见故障原因、预防措施和电缆故障性质的判定及查找方法。

关键词：电缆检修；硫化热补；故障判定；故障查找中图分类号：ＴＤ６０５ 文献标识码：Ｂ 文章编号：１００５?２７９８（２０１８）０１?００７０?０２ 矿用橡套电缆是矿井生产的主要材料之一，在煤矿生产成本中占有很大一部分比例，在大型矿井的生产中，该电缆的运行、待修及备用（包括库存新电缆及已修复的旧电缆）少则１００００余ｍ，多则３００００余ｍ。

井下一线采区的电缆最容易发生碰撞、挤砸等现象，电缆损坏量相当大。

为了保证井下采区供电系统的安全运行，必须及时对电缆进行检修和故障处理，电缆检修及故障处理工作在矿井生产中有着举足轻重的作用。

１　矿用橡套电缆的检修１．１　矿用橡套电缆的构造及用途图１为矿用橡套电缆构造示意。

最普通的橡套电缆由３根主芯线和１根接地芯线构成，还有五芯、六芯等多芯电缆，四芯以上的电缆中除了３根主芯线和１根接地线以外（其接地芯线在中间），其余都为监测控制线。

图１　矿用橡套电缆截面结构矿用橡套电缆的用途见表１。

表１　矿用橡套电缆规格及适用条件型号名称不同电压时芯线截面／ｍｍ２０．５ｋＶ１ｋＶ敷设场合ＵＺ电钻电缆２．５，４井下电钻Ｕ矿用移动橡套软电缆４～７０井下各种移动电气设备ＵＰ矿用移动屏蔽橡套软电缆４～７０井下各种移动电气设备ＵＣ采掘机用橡套软电缆１０～５０井下各种采煤机及掘进机ＵＣＰ采掘机用屏蔽橡套软电缆１０～５０井下各种采煤机及掘进机１．２　矿用橡套电缆检修矿用橡套电缆的检修一般为硫化热补，主要是使用热补器加热生胶，使之与护套胶结合检修橡套的方法。
