数据业务时延分析

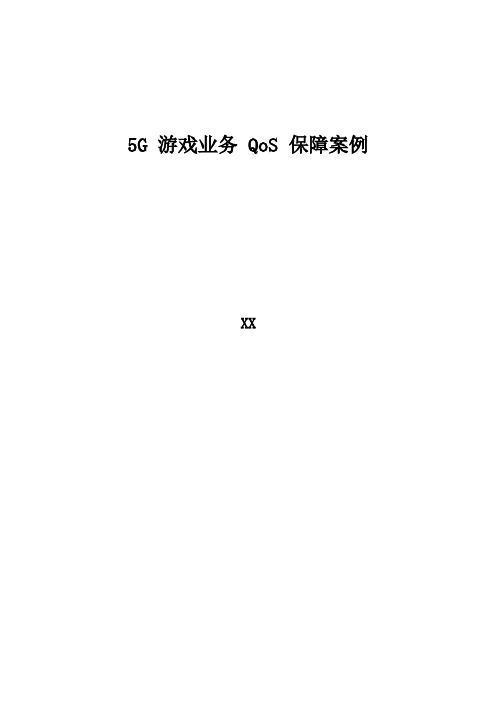

5G 游戏业务 QoS 保障案例XX目录QoS 保障异常问题........................................................................................... 错误!未定义书签。

一、承载和QoS 保障 (3)1.1承载 (3)1.2QoS 保障 (3)1.2.1PDCP 参数 (4)1.2.2MAC 调度参数 (4)1.2.3切换参数 (5)1.2.4NSA DC 默认承载配置 (5)二、问题描述 (6)三、问题根因........................................................................................... 错误!未定义书签。

四、经验总结 (10)5G游戏业务QoS保障案例XX【摘要】5G NSA 的专有承载 QoS 保障测试中，使用 QCI=3 专有承载后，业务时延有所降低。

本文主要探讨 QoS 保障的措施，分析了 QCI3 专载异常的原因。

【关键字】QoS 保障承载 QCI 默认承载PDPC MAC 调度【业务类别】优化方法一、基于QCI 承载的业务QoS 保障方法论承载是 QoS 的基本粒度，承载分为默认承载和专有承载。

QoS（Quality of Service）是业务传输质量的一种表述，也是业务传输质量的保障机制。

1.1承载一个 EPS 承载唯一标识某一个 UE 和一个服务网关之间同一种 QoS 的所有业务流。

承载分为默认承载和专有承载。

默认承载是在 PDN 连接存在期间会始终保持建立一个承载，来给UE 提供“永远在线”的 IP 连接。

专有承载是连接到相同 PDN 的其它 EPS 承载，当 UE 需要访问特定业务时，UE 和核心网之间就需要建立专有承载。

1.2QoS 保障不同的业务有不同的 QoS 要求，不同业务用户的体验要求不同，如语音要清晰、视频画面要流畅、浏览网页速度要快，需要将这些体验映射为各个节点能识别处理的技术参数，即QoS 参数，对于 QoS 最重要的参数是 QCI（QoS Class Identifier）和 ARP(Allocation and Retention Priority)。

传输时延的测量方法传输时延是指数据从发送方到接收方所需的时间。

在计算机网络中，传输时延是一个重要的性能指标，影响着网络的响应速度和数据传输效率。

为了准确测量传输时延，人们提出了多种方法和技术。

一、基于Ping命令的传输时延测量方法Ping命令是一种常用的网络工具，用于测试主机之间的连通性。

Ping命令通过发送一个小的数据包到目标主机，并等待目标主机返回一个响应包，从而计算出数据的往返时延。

通过多次Ping操作，取平均值可以更加准确地反映出传输时延。

二、基于Traceroute命令的传输时延测量方法Traceroute命令用于跟踪数据包从源主机到目标主机的路径。

它通过发送一系列的数据包，每个数据包在经过一个中间路由节点时，该节点将返回一个包含该节点IP地址的响应包。

通过统计每个节点的响应时间，可以计算出数据包在每个节点上的传输时延。

Traceroute命令的优点是可以显示数据包在网络中的路径，帮助我们了解网络拓扑结构。

三、基于网络性能测试工具的传输时延测量方法除了Ping和Traceroute命令外，还有一些专门用于测量网络性能的工具，如Iperf、Netperf等。

这些工具可以模拟真实的网络流量，通过发送和接收大量的数据包来测量网络的吞吐量和传输时延。

这些工具通常提供了丰富的统计信息，可以帮助我们更详细地分析网络性能问题。

四、基于网络流量分析的传输时延测量方法网络流量分析是一种通过捕获和分析网络数据包，来评估网络性能的方法。

通过在网络中的某个节点上部署流量分析设备，可以实时捕获和记录网络数据包，并分析每个数据包的时间戳信息，从而计算出数据包在传输过程中的时延。

流量分析技术可以提供非常精确的时延测量结果，但需要专业的设备和技术支持。

五、基于模拟器的传输时延测量方法模拟器是一种通过软件模拟网络环境的工具。

通过在模拟器中设置网络拓扑、链路带宽和延迟等参数，可以模拟出不同网络条件下的数据传输过程。

通过在模拟器中发送数据包，并记录发送和接收的时间，可以计算出传输时延。

时延标准值时延标准值是一个涉及多个领域和技术的重要参数，它描述了信号、数据或信息在传输、处理或存储过程中所需的时间。

在不同的应用场景中，时延标准值有着不同的要求和应用。

以下将详细讨论时延标准值的相关概念、影响因素、应用场景以及制定时延标准值的重要性和方法。

一、时延标准值的概念时延，即时间延迟，是指信号、数据或信息从发送端传输到接收端所需的时间。

时延标准值则是根据实际应用需求和技术条件，对时延所设定的一个参考值或限制值。

它用于评估系统性能、优化系统设计以及保障服务质量。

二、影响时延的因素时延的产生受到多种因素的影响，主要包括传输距离、传输介质、网络带宽、设备性能、处理算法等。

在不同的应用场景中，这些因素的影响程度和权重也有所不同。

例如，在无线通信中，传输距离和信号衰减是影响时延的主要因素；而在数据中心内部，设备性能和处理算法则成为关键因素。

三、时延标准值的应用场景时延标准值的应用场景非常广泛，涵盖了通信、计算机网络、音视频处理、控制系统等多个领域。

在这些领域中，时延标准值的具体要求和应用方式也有所不同。

例如，在实时音视频通信中，时延标准值需要尽可能低以保证通信质量；而在工业自动化控制系统中，时延标准值则需要根据控制系统的稳定性和精度要求来设定。

四、制定时延标准值的重要性和方法制定时延标准值对于保障系统性能和服务质量具有重要意义。

通过设定合理的时延标准值，可以引导系统设计者优化系统结构、提高设备性能、改进处理算法等，从而降低时延、提高系统性能。

同时，时延标准值也可以作为评估系统性能和服务质量的重要指标之一，帮助用户选择合适的系统和服务提供商。

在制定时延标准值时，需要综合考虑应用场景、技术条件、用户需求等多个因素。

具体方法包括收集和分析实际数据、制定测试方案和标准、进行实验验证和评估等。

同时，还需要关注时延标准值的可实现性和可维护性，以确保其在实际应用中的有效性和可操作性。

总之，时延标准值是一个涉及多个领域和技术的重要参数。

2 综合应用题例题1假设待传送数据的总长度为2560位，每个分组的长度为256位，其中头部开销长度为16位，源节点到目的节点之间的链路数为4，每个链路上的延迟时间为0.1秒，数据传输率为2560bps，线路交换建立连接的时间均为0.2秒，在分组交换方式下每个中间节点产生2 5.6位的延迟时间。

（1）求传送所有的数据，线路交换所需时间。

（2）求传送所有的数据，数据报分组交换所需时间。

例题1解答（1）线路交换，也称为电路交换，其传输时间的计算公式是：链路建立时间+链路延迟时间+数据传输时间。

根据题意，链路建立时间为0.2秒；链路延迟时间=链路数×每链路延迟时间=4×0.1=0.4秒；数据传输时间=数据总长度/数据传输率=2560位/2560bps=1秒。

因此总的传输时间=0.2+0.4+1=1.6秒。

（2）采用数据报分组交换形式，其传输时间的计算公式显然是：（链路延时时间+中间结点延迟时间+分组传送时间）×分组数。

根据题意，显然链路延迟时间=链路数×每链路延迟时间=4×0.1=0.4秒；而中间结点延迟时间应=中间结点数×每中间结点延迟时间，中间结点数没有直接给出，但根据源点到目标共有4条链路，就可以得知中间结点应该是4-1=3个，每个中间结点延迟25.6位，因此其延迟时间就是25.6位/2560bps=0.01秒，中间结点延迟时间=3×0.01= 0.03秒；而分组传送时间=分组大小/数据传输率=256位/2560bps=0.1秒。

这三者之和就是每个分组传输的时间，即0.4+0.03+0.1=0.53秒。

最后，我们还要求出分组数，由于每个分组是256位，但其中有16位是头开销，因此实际可以装载的信息只有256-16=240位，而我们的数据报文的长度是2560位，因此其需要打包为11个分组，当然最后一个分组实际上没有达到最大值。

因此采用数据报分组交换所需的时间=0.53×11=5.83秒。

电力行业数据业务与传输通道介绍1.电力通信业务分类：电力行业的通信系统为电力生产和管理各业务提供传输和数据通道，服务于电力一次系统和二次系统，其分类的形式有很多，如下：•按照业务属性划分大致可以分为两大类，即生产业务和管理业务；•按照电力二次系统安全防护管理体系划分，可以划分为I、II、III、Ⅳ四大安全区域业务。

•按照业务流类型划分，可以分为语音、数据及多媒体业务；•按照时延划分，可以划分为实时业务和非实时业务；•按照业务分布划分，可以划分为集中型业务、相邻性业务和均匀性业务；•按照用户对象划分，可以分为变电站业务、线路业务和电网公司、供电局等几大类；各业务详细分类汇总表如下，后文中按照二次系统安全防护管理体系划分的I、II、III、Ⅳ四大安全区域的分类形式，对各区承载的每一种业务，以及业务对传输或数据通道的要求，包括容量、实时性（时延要求、双通道情况下的时延要求、时延抖动要求）、安全性（通道保护、业务保护、网络恢复）进行了详细描述。

生产实时控制大区—I区业务1）线路保护：电力系统继电保护是电力系统安全、稳定运行的可靠保证。

继电保护信号是指高压输电线路继电保护装置间和电网安全自动装置间传递的远方信号，是电网安全运行所必需的信号，电力系统由于受自然的（雷击、风灾等）、人为的（设备缺陷、误操作等）因素影响，不可避免地会发生各种形式的短路故障和不正常状态，短路故障和不正常状态都可能在电力系统中引起事故。

为了减轻短路故障和不正常状态造成的影响，继电保护的任务就是当电力系统出现故障时，给控制设备（如输电线路、发电机、变压器等）的断路器发出跳闸信号，将发生故障的主设备从系统中切除，保证无故障部分继续运行。

在电力系统中，对通信有要求的继电保护主要是线路保护，线路保护应用在输电线路上，包括500kV、220kV 和部分110kV 线路。

线路继电保护方式按原理分类主要有微机高频方向保护、微机高频距离保护、光纤电流差动保护等几种方式。

DCWTechnology Analysis技术分析89数字通信世界2023.071 网络时延及URLLC关键技术概述1.1 网络时延5G 网络端到端传输时延包括单向时延和双向时延两种。

其中，单向时延指信息从发送方发出后传输至接收方所需要的时间，业务端至端时延便属于这种情况；双向时延指信息从发送方发出并到达接收方后，接收方再发送信息给发送方所需要的全部时间。

国际电联无线电通信部门的I M T —2020将UR LLC 业务时延定义为用户面时延，即指终端发送用户数据对应的时间延迟[1]。

与这一概念相对应的是控制面时延，即手机注册网络或状态转换对应的信令流程耗时。

5G 端到端传输时延具体见图1。

PDCP 层和终端PDCP 层间传输数据所需要的时间，其值与资源调度、混合重传、基站及终端处理时间等有关。

而基站和终端的处理时间主要受数据分组、设备处理能力等的影响，通过优化传输分组、编码及改善芯片处理能力，能大幅降低相应时延。

1.2 URLLC关键技术概述5G 三大典型应用场景中的UR LLC 应用场景要求空口时延应在1 ms 以内，可靠性在99.999%以上。

网络制式和子载波间隔是影响5G 网络业务时延的主要方面。

就网络制式方面来看，5G 技术对FDD 和TDD 等方式均较为支持，其中FDD 方式所承受的上下行转换时隙的影响程度微乎其微，比TDD 方式低时延的性能优势更加明显。

而从子载波间隔的角度看，5G 网络在FR1频段可支持15 kHz 、30 kHz 、60 kHz 等业务信道对应的子载波间隔，但是在FR2频段则只支持 60 kHz 、120 kHz 两种业务信道子载波间隔，网络低时延优势也更为凸显。

为切实降低U R LLC 应用场景中5G 网络时延，设计者提出多种对上下行链路均适用的思路，包括5G URLLC应用场景中低时延、高可靠关键技术分析梁 建（山西信息规划设计院有限公司，山西 太原 030012）摘要：文章在概述5G网络端到端传输时延类型及URLLC业务时延要求的基础上，对传输网URLLC关键技术和核心网URLLC关键技术展开分析，面向不同的URLLC业务应用场景，制定不同的技术组合方案，以优化5G URLLC网络应用，为运营商降低5G网络时延和提高可靠性提供技术参考。

VOLTE网络呼叫建立时延问题优化实践总结一、问题描述VOLTE技术的应用使4G网络除了能提供高速率的数据业务，同时还能提供高质量的音视频通话，不同于目前2G、3G网络下语音业务，带给4G用户最直接的感受就是接通等待时间更短，音视频通话效果更佳。

呼市电信VOLTE业务于2017年9月份已全部开通，但目前还未正式投入商用，此次优化重点找出VOLTE网络薄弱环节重点提升，夯实网络基础，确保VOLTE网络顺利试商用。

二、问题定位过程描述前期集团要求VOLTE网络全网摸底测试发现，呼叫建立时延较差在4S左右，未达到3S之内标准。

本次优化考虑到市内路况拥堵因素对测试结果的影响，故试验区域选择丰州路与昭君路区间南二环及其南侧区域主要道路为测试路线，规划路线总长约48km，途径站点74个，共273个小区。

具体规划路线如下图所示：对规划路线进行了首轮摸底测试，测试参数设置如下：主叫侧参数配置被叫侧参数配置测试指标统计如下：经分析电子围栏干扰发生一次掉话外，发现呼叫建立时延指标未达到标准值，本次重点提升呼叫建立时延指标。

全程呼叫成功率（%）测试里程(km)平均RSRP(dBm)平均SINR(dB)掉话次数（次）掉话率（%）呼叫建立时延（s）平均MOS值MOS>3.5比例（%）100.00% 47 -83.98 12.27 1 2.63% 3.49 4.11 97.73%三、优化过程（方法）描述➢过程1优化方案目前现网控制面user-inactivity定时器设置为10s，即VOLTE 呼叫结束10s内如无数据业务所有承载将全部被释放掉；而本次测试设置呼叫间隔为15s，故每次呼叫均在QCI=9和QCI=5的承载被释放后发起，此时主被叫均需重新建立QCI=9和QCI=5的承载，即每次呼叫主被叫均要发起随机接入过程，由空闲态转为连接态，如果让主被叫在呼叫过程中一直保持在连接态，则会省掉RRC连接建立过程，缩短呼叫时延。

中国移动通信网络质量数据业务测试报告(XX市)目录一、XX数据业务评估测试概述11.1结果汇总11.2测试指标及定义21.3测试方法61.4测试要求91.5测试设备111.6测试路线与选点121.7测试时间14二、数据业务网络测试数据统计142.1移动GPRS/EDGE评估测试结果142.1.1 CQT测试结果142.1.2 DT测试结果182.1.2.1 C value图192.1.2.2 LLC ThroughPut DL图202.1.2.3 RLC ThroughPut DL图212.1.2.4 DL TimeSlot图222.2联通CDMA评估测试结果232.2.1 CQT WAP图铃下载成功率242.2.2 Kjava测试242.2.3 MMS测试252.2.4 SMS测试25一、XX数据业务评估测试概述1.1 结果汇总点评：从上表可以看到移动整体指标比较理想。

与联通C网对比，在WAP测试中，各项指标均优于联通C网；在MMS测试中，移动彩信各项指标优于联通C 网；短信测试指标上，移动发送成功率和发送时与联通C网持平；在KJAVA测试指标上，移动百宝箱下载成功率与联通神奇宝典持平。

1.2测试指标及定义GPRS-CQT指标定义：(1) GPRS附着成功率：GPRS成功Attach次数/总尝试次数×100%。

GPRS附着成功指在手机发出GPRSAttach Request后在15秒钟内收到GPRSattachaccept信令。

(用测试终端及测试软件)。

(2) 平均附着时间：各次attach成功的时间相加/成功attach的次数。

(用测试终端及测试软件)。

attach成功时间定义为手机发出第一个Attach Request后到发出Attach accept的时间。

(3) PDP激活成功率：PDP激活成功次数/总尝试次数×100%。

PDP激活成功指在手机发出Activate PDP Context Request后在15秒钟内收到Activate PDP Context accept信令(用测试终端及测试软件)。

杭州LTE网络下手游空口时延优化分析方法最佳实践总结杭州电信余杭分公司仲展毅1概述在4G时代，移动网带宽大幅提升，同时智能手机和应用也得到了极大发展。

在智能手机应用中，网络游戏明显占据着非常重要的地位。

如何提高用户在手机游戏中的网络体验成为游戏开发商、游戏代理商和电信运营商积极探索的方向。

从终端到服务器，整个体系的每一个环节都会影响用户的使用感知，基站空口显然是不确定性最大的一个环节，了解空口对时延的影响，并找到改善时延的方法非常重要。

本次通过研究手游在网络上2种交互连接的运作机制，并以典型情况介绍说明卡顿的根本原因。

通过LTE无线空口的3个主要指标RSRP、SINR、负荷分别开展统计分析和现场评估，得出指标与时延的相关性以及提升方案，最后就LTE的一些特性对空口时延的影响进行分析并给出调整的实测情况。

2手机游戏机制客户端与服务器间主要有2个交互连接，一个为TCP连接，一个为UDP连接。

游戏客户端与服务器间的TCP长连接由终端发起，通过这个TCP长连接进行心跳和其他信息交互，用以确认服务器状态正常，心跳间隔3 s，消息大小固定，流程如图示：客户端与服务器TCP流程图客户端和服务器之间交互的报文，除了TCP长连接报文以外，还有大量的UDP报文，传递玩家的操作信息。

主流网络游戏采用的同步机制为帧同步（非状态同步），主要流程如下：广播帧流程图当用户操作未及时上报，或客户端未及时收到服务器下发的广播消息时，都会体现为游戏中的卡顿。

由此可知，网络侧上下行的总时延超过60 ms会极大拉低用户感知，但60 ms是整个环路上总时延阈值，对于空口则需要将本段时延降低至接近极限值。

3空口时延影响因素3.1 覆盖、干扰与时延对杭州同一个MME下的E-UTRN进行大量拉网Ping测试，得到不同环境下空口时延的散点图：RSRP与Ping时延散点图通过进一步的数据分析，得到RSRP、SINR与Ping时延的样本点数的关系（此处并未考虑网络负荷的影响）。

移动通信网络的时延和吞吐量优化移动通信网络的时延和吞吐量优化是指通过一系列的技术手段和策略，提高移动通信网络的传输速度、降低传输时延，以提供更好的通信质量和用户体验。

本文将从网络架构、传输方式以及网络优化等方面进行详细分析和步骤列举。

一、网络架构优化1. 引入5G网络：利用更高频率的5G网络可以提供更大的带宽和更快的传输速度，有效降低通信时延。

2. 构建分布式边缘计算架构：将计算任务分布到更接近终端设备的边缘服务器上，减少终端到核心网络的传输时延。

3. 优化网络拓扑结构：通过合理规划网络节点的布局和连接方式，减少传输路径上的跳跃次数和传输设备的负载，从而降低时延。

二、传输方式优化1. 采用多天线技术：利用MIMO（多输入多输出）技术，可以在同一时间同时传输多个数据流，提高网络吞吐量，降低传输时延。

2. 实施载波聚合技术：通过同时使用多个不同频段的载波进行数据传输，可以提高传输速度和网络吞吐量。

三、网络优化策略1. 预测性资源调度：通过分析用户的通信行为和网络使用情况，提前调度网络资源，减少网络拥塞和时延。

2. 智能缓存管理：利用边缘服务器缓存常用数据，减少对核心网络的依赖，提高数据传输速度。

3. 负载均衡策略：合理分配网络设备的负载，避免某一节点过载，优化网络吞吐量和传输时延。

4. 优先级调度算法：根据不同业务的优先级，合理调整资源分配，确保重要业务的传输质量和时延。

四、步骤具体列举1. 收集网络性能数据：通过网络监测工具或数据包分析，收集网络的时延、吞吐量等性能数据。

2. 分析性能问题：根据收集到的性能数据，分析网络存在的瓶颈和问题，确定需要优化的方向。

3. 制定优化策略：根据分析结果，制定针对性的优化策略，如增加基站覆盖、优化网络节点布局等。

4. 实施优化措施：根据制定的优化策略，进行各项优化工作，如增加基站设备、调整天线方向等。

5. 监测优化效果：在优化工作实施后，持续监测网络性能指标，评估优化效果并及时调整优化策略。
