TD-LTE业务时延的分析与优化课件
- 格式：ppt
- 大小：504.50 KB
- 文档页数：24
下载文档原格式
合集下载
LTE无线网络优化要点及方法ppt课件
主要差异
• LTE与UMTS网络结构不同、采用的技术不同，导致系统优化过程中接
入、切换等各种流程涉及的参数不同；同时，LTE系统的干扰和UMTS 系统的干扰来源也有较大不同，需要通过不同手段规避；
后续探索
• 目前LTE的网络优化方法和参数主要来自前期的研究成果和试验网的一
些经验总结，后续还需继续加强对网络优化技术的研究，和新工具、新
S1
S1
E-UTRAN eNB
S1
RNC Iub Iub
RNC
eNB
X2
S1
X2
S1接口类似于WCDMA系统中 的Iu接口
X2
eNB
NodeB
NodeB
NodeB
NodeB
X2接口类似于WCDMA系统中 的Iur接口
LTE 功能扁平化，去掉RNC的物理实体，把部分功能下移到 eNodeB，以减少时延，增强调度能力。 采用全IP技术，继续实行用户面和控制面分离，部分功能上移到核心网，以加强移动交换管理。
• 以控制干扰为导向
• 重叠覆盖能确保强的RSRP，但导致吞 吐率明显下降
• 对于LTE, 峰值速率要求SINR 达到25dB
以上,12dB时的速率不及峰值的一半
12
LTE与UMTS优化手段对比
• DT与CQT • 覆盖评估 • 性能评估：接入、切换、掉话、平均吞吐 量 • SON
• PCI自配置 • 自动邻区关系（ANR） • 移动负载均衡优化（MLB） • 移动鲁棒性优化(MRO) • 覆盖与容量优化（CCO）
• 不同点：指标名称、取值有差异
• 参数规划与优化 • 覆盖 • 接入、切换、系统算法 • 不同点：参数的规划、优化原则有所不同， LTE涉及的参数更多
TDLTE原理及常见优化案例分析幻灯片
无线帧结构2：TDD模式
• 每个10ms无线帧包括两个时长为5ms的半帧，每个半帧由4个数据子帧和一个特殊子
帧组成。
• 支持5ms和10ms上下行切换点 • 子帧0和子帧5以及DwPTS永远预留为下行传输。 • 在5ms 切换周期情况下，UpPTS、子帧2和子帧7预留为上行传输。 • 在10ms 切换周期情况下，UpPTS、子帧2预留为上行传输，子帧7和子帧9预留为下行
资源分组
频率
More info: TS36.211- v8.6.0 (03/09)
RE：Resource Element。 LTE最小的时频资源单位。频域上 占一个子载波（15kHz)，时域上占一个OFDM符号(1/14ms)
1个子 载波
1个 OFDM 符号
LTE RB资源示意图
时间
信道类型
控制 信道
业务信道
信道名称 PCFICH PHICH PDCCH
PBCH PUCCH PDSCH\PUSCH
REG：RE group，资源粒子组。REG = 4 RE
CCE：Control Channel Element。CCE = 9 REG
RB：Resource Block。LTE系统最常见的调度单位，上下行 业务信道都以RB为单位进行调度。RB = 84RE。左图即为一 个RB。时域上占7个OFDM符号，频域上占12个子载波
012 34 56 01 2 34 56 012 34 56 01 2 34 56 012 34 56 01 2 34 56 012 34 56 01 2 34 56 012 34 56 01 2 34 56 012 34 56 01 2 34 56 012 34 56 01 2 34 56 012 34 56 01 2 34 56 012 34 56 01 2 34 56 012 34 56 01 2 34 56
• 每个10ms无线帧包括两个时长为5ms的半帧，每个半帧由4个数据子帧和一个特殊子
帧组成。
• 支持5ms和10ms上下行切换点 • 子帧0和子帧5以及DwPTS永远预留为下行传输。 • 在5ms 切换周期情况下，UpPTS、子帧2和子帧7预留为上行传输。 • 在10ms 切换周期情况下，UpPTS、子帧2预留为上行传输，子帧7和子帧9预留为下行
资源分组
频率
More info: TS36.211- v8.6.0 (03/09)
RE：Resource Element。 LTE最小的时频资源单位。频域上 占一个子载波（15kHz)，时域上占一个OFDM符号(1/14ms)
1个子 载波
1个 OFDM 符号
LTE RB资源示意图
时间
信道类型
控制 信道
业务信道
信道名称 PCFICH PHICH PDCCH
PBCH PUCCH PDSCH\PUSCH
REG：RE group，资源粒子组。REG = 4 RE
CCE：Control Channel Element。CCE = 9 REG
RB：Resource Block。LTE系统最常见的调度单位，上下行 业务信道都以RB为单位进行调度。RB = 84RE。左图即为一 个RB。时域上占7个OFDM符号，频域上占12个子载波
012 34 56 01 2 34 56 012 34 56 01 2 34 56 012 34 56 01 2 34 56 012 34 56 01 2 34 56 012 34 56 01 2 34 56 012 34 56 01 2 34 56 012 34 56 01 2 34 56 012 34 56 01 2 34 56 012 34 56 01 2 34 56 012 34 56 01 2 34 56
TDLTE通信网数据业务专题优化讲解

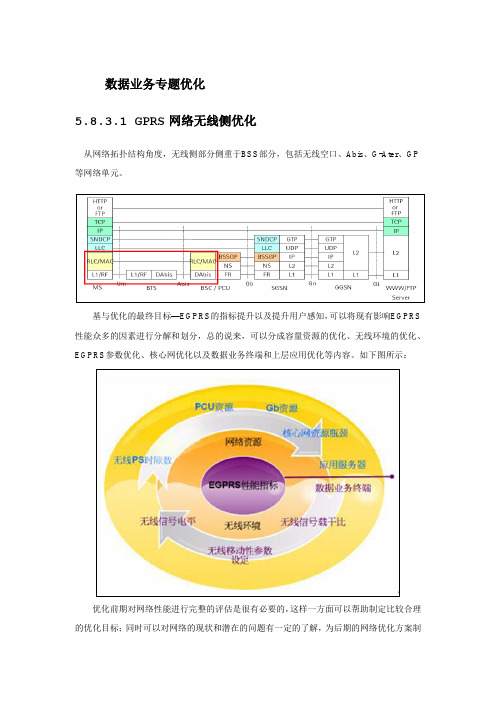

数据业务专题优化5.8.3.1 GPRS网络无线侧优化从网络拓扑结构角度，无线侧部分侧重于BSS部分，包括无线空口、Abis、G-Ater、GP 等网络单元。
基与优化的最终目标—EGPRS的指标提升以及提升用户感知，可以将现有影响EGPRS 性能众多的因素进行分解和划分，总的说来，可以分成容量资源的优化、无线环境的优化、EGPRS参数优化、核心网优化以及数据业务终端和上层应用优化等内容。
如下图所示：优化前期对网络性能进行完整的评估是很有必要的，这样一方面可以帮助制定比较合理的优化目标；同时可以对网络的现状和潜在的问题有一定的了解，为后期的网络优化方案制定提供有效的参考。
通常在网络性能调查的时候，可以分成三个方面：KPI指标收集和分析。
OSS KPI主要包括数据业务质量、移动性能指标、无线、GP、Gb/Iu_PS的拥塞情况；外场DT和CQT测试。
基于外场的测试在获取无线环境信息的同时也可以反映用户终端的实际感知度，主要包括无线信号强度、C/I、CS/MCS的分布情况、时隙分配情况、BLER、RLC层吞吐率、小区重选和路由区更新的频繁程度；核心网侧的信令跟踪和分析。
主要分析Gb、Iu_PS、Gn、Gi侧信令，分析用户行为情况。
综上所述，数据业务端到端优化无线侧工作内容概述如下：1、GPRS优化评估测试在项目开始前期将根据局方提供的路段和测试点进行GPRS优化评估测试，以此对现网中数据业务的性能进行初步了解，借此辅助项目中后期对于GPRS的优化，并根据后期复测情况体现优化效果。
测试包括DT和CQT测试。
测试项目包括EDGE下载速率，FTP下载速率以及WAP首页显示时延等。
GPRS优化过程一个重要的环节：测试优化，GPRS网络存在的问题主要是通过主动测试来发现并解决，通过实地的测试可以更好的优化GPRS网络，提升GPRS网络服务质量，如下图：2、测试问题点分析处理GPRS是承载在GSM网络之上的，因此它也和GSM网络优化有着共同之处――无线环境优化。
LTE系统时延分析
LTE系统时延分析前言LTE不仅可以提供更高的频谱效率．对于服务质量。
特别是对实时业务时延的控制都是其设计目标。
LTE系统采用由eNode B构成的单层结构，这种结构有利于简化网络和减小延迟，实现了低时延、低复杂度和低成本的要求。
为使用户能够获得“Always Online”的体验．LTE对时延的具体要求为：用户平面内部单向传输时延(UE—eNode B)小于5ms。
控制平面从睡眠状态到激活状态迁移时间小于50ms．从驻留状态到激活状态的迁移时间小于100ms。
1 用户面时延用户面时延是指在UE IP层与RAN边缘节点IP层之间的数据包的单向传输时间．其中RAN边缘节点是指与核心网络直接进行通信连接的基站。
LTE系统要求对于小IP包(仅含IP帧头)，在空载(单用户但数据流时)条件下用户面时延应小于5ms。
另外，E—UTRAN系统的带宽也影响实际的传输时延。
用户面时延如图l所示。
实际网络中LTE系统的用户面时延主要包括处理时延、TTI长度以及帧调整。
整个时延的构成如图2所示。
以下用户面时延的计算是在预调度模式下．基于0％-30％的HARQ重传情况下计算的。
所有计算结果表明RAN内部双向(从下行PDCP至上行PDCP)时延小于10ms的要求是可以达到的，时延计算过程如下：a)无重传情况下的单向用户面时延为Dupl=1(编码)+0.5(帧调整)+1(TTI)+l(解码)=3.5msb)考虑30％的HARQ重传的单向用户面时延为Dupl+nx5(帧调整)=3.5ms + n×5ms式中，n——重传次数c)从而可以得到平均的用户面时延计算方法。
Dup=3.5ms + P×5ms式中：P--第一次HARQ重传时发生的错误概率d)P=30％时的环回时延为3．5+3.5+2×0.3×5=10mse)P=20％时的环回时延为3.5+3.5+2×0.2×5=9msf)P=0％时的环回时延为3.5+3.5+2×0×5=7ms表l列出了当HARQ最初的错误概率为30％时用户面的时延情况。
TD-LTE无线网络优化流程讲义
区域
运维优化方法 问
题
无线环境变化、设备工作状 态、终端性能等因素都是引
发 现
起网络指标变动的因素之一。
网络优化不是单纯的参数调
整，更多的是对网络服务异 常问题的分析、排查。
问 题
分
析
高质量的TD-LTE网络，
优
是多团队合作的结果！
化 方
案
制
定
优 化 实 施
1. 运维优化启动会
1. 客户投诉记录 2. OMC-R KPI统计报告 3. 路测数据分析表 1. 日常网络性能监控表
到实现 工程优化的质量决定：
未来空载网络的质量 未来高负荷网络的质量 运维优化的工作量
流程
1. 项目策划 2. 网络预规划
3. 网络规划 4. 基站割接 5. 工程优化 6. 网络初验 7. 运维优化 8. 网络终验
部门
客户 网规网优
用服 市场 技术支撑组 分包商
工程优化主要任务
2/3G互操作优化以及特 殊场景的优化
缺点：不能对上行信号和电平进行测试、少量的测 试数据具有典型的意义但不具有统计意义等。
定点呼叫质量测试（CQT测试）
CQT测试是了解局部区域网络质量的最好办法；
在放置室内分布系统或直放站的地点测试，了解通 话质量；在室内室外覆盖的边缘地带了解通话质量 ，观察网络参数，分析是否有正确的小区来覆盖； 在还未安装室内分布系统的地点测试，了解实际情 况，为是否扩容提供真实可靠的依据；
尽可能将需要测试的区域内站点都遍历； 保证测试路线连续覆盖，若无法避免因为站点没有开通
带来的覆盖空洞，则后续分析时需要将异常数据剔除； 避免在同样的路线反复测试，尽量避免回头路线； 测试过程中停车时（如红灯）不记录数据； 应该避开湖滨和河滨道路，避开水域和高架桥等特殊区
运维优化方法 问
题
无线环境变化、设备工作状 态、终端性能等因素都是引
发 现
起网络指标变动的因素之一。
网络优化不是单纯的参数调
整，更多的是对网络服务异 常问题的分析、排查。
问 题
分
析
高质量的TD-LTE网络，
优
是多团队合作的结果！
化 方
案
制
定
优 化 实 施
1. 运维优化启动会
1. 客户投诉记录 2. OMC-R KPI统计报告 3. 路测数据分析表 1. 日常网络性能监控表
到实现 工程优化的质量决定：
未来空载网络的质量 未来高负荷网络的质量 运维优化的工作量
流程
1. 项目策划 2. 网络预规划
3. 网络规划 4. 基站割接 5. 工程优化 6. 网络初验 7. 运维优化 8. 网络终验
部门
客户 网规网优
用服 市场 技术支撑组 分包商
工程优化主要任务
2/3G互操作优化以及特 殊场景的优化
缺点：不能对上行信号和电平进行测试、少量的测 试数据具有典型的意义但不具有统计意义等。
定点呼叫质量测试（CQT测试）
CQT测试是了解局部区域网络质量的最好办法；
在放置室内分布系统或直放站的地点测试，了解通 话质量；在室内室外覆盖的边缘地带了解通话质量 ，观察网络参数，分析是否有正确的小区来覆盖； 在还未安装室内分布系统的地点测试，了解实际情 况，为是否扩容提供真实可靠的依据；
尽可能将需要测试的区域内站点都遍历； 保证测试路线连续覆盖，若无法避免因为站点没有开通
带来的覆盖空洞，则后续分析时需要将异常数据剔除； 避免在同样的路线反复测试，尽量避免回头路线； 测试过程中停车时（如红灯）不记录数据； 应该避开湖滨和河滨道路，避开水域和高架桥等特殊区
TD-LTE技术基本原理课件
一般情况，小区半径5 km,满足所有的性能要求。
小区半径30 km时，允许少许性能损失，但仍能提供常规服务。
也考虑小区半径高达100 km的情况。
支持灵活带宽配置：
支持六种带宽配置：1.4MHz, 3MHz, 5MHz, 10MHz, 15MHz及20MHz。
LTE的需求和基本技术
TD-LTE关键技术
演进，LTE并非人们普遍误解的4G技术，而是3G与4
G技术之间的一个过渡，是3.9G的全球标准,它改进
并增强了3G的空中接入技术，采用OFDM和MIMO作为
其无线网络演进的唯一标准，这种以OFDM/FDMA为
核心的技术可以被看作“准4G”技术。在20MHz频
谱带宽下能够提供下行100Mbit/s与上行50Mbit/s
的优势相结合同时又具有非常小的PAPR值；
MIMO技术
关键技术
帧结构
物理信道
物理层过程
•
在发送端和接收端同时使用多根天线进行数据的发送和接收；
•
在发送端每根天线上发送的数据比特不同；
•
在多散射体的无线环境中，来自每个发射天线的信号在每个接收天线中是不相关
的，并在接收机端利用这种不相关性对多个天线发送的数据进行分离和检测；
2
•
•
•
•
•
•
•
下行OFDM技术
上行SC-FDMA技术
MIMO技术
多天线技术
链路自适应:速率控制
动态调度：信道调度、HARQ
支持FDD和TDD两种双工方式
OFDM发展历史
关键技术
帧结构
物理信道
物理层过程
OFDM应用于 802.11a, 802.16, LTE
小区半径30 km时，允许少许性能损失，但仍能提供常规服务。
也考虑小区半径高达100 km的情况。
支持灵活带宽配置：
支持六种带宽配置：1.4MHz, 3MHz, 5MHz, 10MHz, 15MHz及20MHz。
LTE的需求和基本技术
TD-LTE关键技术
演进，LTE并非人们普遍误解的4G技术，而是3G与4
G技术之间的一个过渡，是3.9G的全球标准,它改进
并增强了3G的空中接入技术，采用OFDM和MIMO作为
其无线网络演进的唯一标准，这种以OFDM/FDMA为
核心的技术可以被看作“准4G”技术。在20MHz频
谱带宽下能够提供下行100Mbit/s与上行50Mbit/s
的优势相结合同时又具有非常小的PAPR值；
MIMO技术
关键技术
帧结构
物理信道
物理层过程
•
在发送端和接收端同时使用多根天线进行数据的发送和接收；
•
在发送端每根天线上发送的数据比特不同；
•
在多散射体的无线环境中，来自每个发射天线的信号在每个接收天线中是不相关
的，并在接收机端利用这种不相关性对多个天线发送的数据进行分离和检测；
2
•
•
•
•
•
•
•
下行OFDM技术
上行SC-FDMA技术
MIMO技术
多天线技术
链路自适应:速率控制
动态调度：信道调度、HARQ
支持FDD和TDD两种双工方式
OFDM发展历史
关键技术
帧结构
物理信道
物理层过程
OFDM应用于 802.11a, 802.16, LTE
LTE网络优化PPT课件
• 3GPP协议规定，终端上报测量RSRQ的范围是［-19.5dB， -3dB］
2021
综合分析
• RSRP是在某个符号内承载参考信号的所有RE（资源粒子）上接收到的信号功率的平均值，而 RSSI则是在这个符号内接收到的所有信号功率的平均值。在TD-LTE系统中，RSRQ是小区选择和小 区切换的重要指标，但在实际应用中，RSRQ并不如RSRP那么重要，这是自引入HSDPA（高速下 行分组接入）后出现的情况，原因是由于业务信道从空闲到满功率发射，分母的变化很大，导致 RSRQ波动很显著，终端根据RSRQ来控制切换和选择小区不够稳健。而RSRP变化比较平缓，只与 路径损耗相关，作为边界控制的指标容易操作。在小区选择或重选时，通常使用RSRQ就可以了， 再切换时通常需要综合比较RSRP与RSRQ，如果之比较RSRP可能导致频繁切换。如果只比较RSRQ， 虽然能减少切换频率，但可能导致掉话。在切换时具体如何使用者两个参数是enodeB实现问题。
2021
总结
本着先全局再局部的原则，逐步解决网络中 存在的问题，避免每次网络优化方案会影响上次 实施的效果。如果时间充裕，应每次进行一次调 整，并留出一段观察稳定期，在进行下一项调整， 这样容易对该调整的效果进行评估。
2021
2.路测所需查看的参数及其意义
2021
网络信号质量参数分析 RSRP RSSI RSRQ
2021
• RSRQ:参考信号接收质量，是RSRP和RSSI的比值，当然因为两者测 量所基于的带宽可能不同，会用一个系数来调整，也就是 RSRQ = N*RSRP/RSSI。
• 其中，N是RSSI测量带宽上承载的RB数， RSRQ值随着网络负荷和干 扰发生变化，网络负荷越大，干扰越大，RSRQ测量值越小。
2021
综合分析
• RSRP是在某个符号内承载参考信号的所有RE（资源粒子）上接收到的信号功率的平均值，而 RSSI则是在这个符号内接收到的所有信号功率的平均值。在TD-LTE系统中，RSRQ是小区选择和小 区切换的重要指标，但在实际应用中，RSRQ并不如RSRP那么重要，这是自引入HSDPA（高速下 行分组接入）后出现的情况，原因是由于业务信道从空闲到满功率发射，分母的变化很大，导致 RSRQ波动很显著，终端根据RSRQ来控制切换和选择小区不够稳健。而RSRP变化比较平缓，只与 路径损耗相关，作为边界控制的指标容易操作。在小区选择或重选时，通常使用RSRQ就可以了， 再切换时通常需要综合比较RSRP与RSRQ，如果之比较RSRP可能导致频繁切换。如果只比较RSRQ， 虽然能减少切换频率，但可能导致掉话。在切换时具体如何使用者两个参数是enodeB实现问题。
2021
总结
本着先全局再局部的原则，逐步解决网络中 存在的问题，避免每次网络优化方案会影响上次 实施的效果。如果时间充裕，应每次进行一次调 整，并留出一段观察稳定期，在进行下一项调整， 这样容易对该调整的效果进行评估。
2021
2.路测所需查看的参数及其意义
2021
网络信号质量参数分析 RSRP RSSI RSRQ
2021
• RSRQ:参考信号接收质量，是RSRP和RSSI的比值，当然因为两者测 量所基于的带宽可能不同，会用一个系数来调整，也就是 RSRQ = N*RSRP/RSSI。
• 其中，N是RSSI测量带宽上承载的RB数， RSRQ值随着网络负荷和干 扰发生变化，网络负荷越大，干扰越大，RSRQ测量值越小。
TD—LTE时隙配置及优化
摘
要：
关键 词 ：
采 用转换点配置法 ， 提出Ｔ Ｄ — Ｌ Ｔ Ｅ 在同半帧及异 半帧场景下的特殊时隙配置 ， 能够 Ｔ Ｄ — Ｌ Ｔ Ｅ ； 时隙配置 ； 时隙优化 ； Ｃ Ｐ ； Ｔ Ｄ — Ｓ Ｃ ＤＭＡ 很好地规 避与 Ｔ Ｄ — Ｓ Ｃ ＤＭＡ的交叉时隙干扰 。首次提 出单 ＧＰ 优化法 ， 无论是常规 中图 分 类 号 ： Ｔ Ｎ ９ ２ ９ ５ Ｃ Ｐ 还是扩展 Ｃ Ｐ ， 均尽 可能地压缩 同半帧和异 半帧配置下的 ＧＰ时隙 ， 有效提 高了 文 献 标 识码 ： Ａ 特殊时隙的利用率 ， 非常有利于解决 Ｔ Ｄ — Ｌ Ｔ Ｅ 网络建设 中的系统规划和优化问题 。 文章编号 ： １ ０ ０ ７ — ３ ０ ４ ３ （ ２ ０ １ ４ ） ０ １ — ０ ０ ３ １ — ０ ６
性， 进一步增加了分析和操作 的复杂度 。迄今为止 ， 还
没 有 过多 的文献 对 这 方 面作 过探 讨 。众 所 周 知 ， 时 隙 又 分为 常规 时隙 和特殊 时 隙 ， 常规 时 隙用 以承载 业务 ， 其 配 置和 优 化 比较 简单 ， 只需 根 据所 承 载业 务上 下行
的业务量 ， 以及系统使用效率进行配置和优化即可。
ｅ ｘ ｔ ｅ ｎ ｄ ｅ ｄ ＣＰ ， ｗｈ ｉ ｃ ｈ ｗｉ ｌ ｌ ｇ ｉ ｖ ｅ ａ ｓ ｔ ｒ ｏ ｎ ｇ ｇｕ ｉ ｄ ｅ ｔ ｏ ｓ ｏ ｌ ｖ ｅ ｔ ｈ ｅ ｐｒ ｏ ｂ ｌ ｅ ｍ ｉ ｎ ｎ ｅ ｔ ｗｏｒ ｋ ｐ ｌ ａ ｎｎ ｉ ｎ ｇ ａ ｎ ｄ ｏ ｐ ｔ ｉ ｍｉ ｚ ａ ｔ ｉ ｏ ｎ
肖清 华 ’ ， 董朝 晖 ， 林 栋 ’ （ １ ． 华信邮电咨询设计研究院有限公司， 浙江 杭州 ３ １ ０ ０ １ ４ ； ２ ． 中国移动通信集团贵州有限公司， 贵
TD-LTE无线网络优化PPT报告
切换优化
【问题描述】：根据图中左侧的信令判断，在该路段有切换超时导致 了切换失败，图中右侧的路线图也显示在该路段红点和黄点比较多，表 示这段路的SINR值差。具体情况如下图：
【问题分析】经过现场的测试发现，建阳-武夷国际新城-ZLH该站站址 不高，查看参数设置发现3小区的下倾角调至成了12度，致使该小区覆 盖范围较小，导致这段路信号覆盖较弱，接收到的信号不强，导致了切 换超时，进而导致切换失败。
干扰优化
【问题描述】：车辆在嘉禾路路口左转向武夷国际新城方向行驶，分 别占用了温莎公爵3小区 →武夷新区管委会1小区→大唐的站点新区管委 会3小区→新村2小区等小区进行接续，在这段路上，出现了掉线、切换 失败的问题，并且这路段SINR值比较差，在图中显示这路段，出现了较 多的红点和黄点，都是表示SINR值差。具体情况如下图：
越区覆盖
【问题描述】：车子从西区生态城方向开出来分别占用PCI 48、PCI 76、PCI 148这三个小区，下图中可以看到红点和粉红色的点较多，这 代表了这段路的SINR值较低，影响整体的速率指标。
【问题分析】经过我们的现场测试发现PCI 148所在的基站（即闽北卫 校）与西区生态城相隔比较远且该站的站高较高有46米，导致PCI 148 的小区覆盖较远，造成了越区覆盖，使得此时正在测试的SINR值较低。
【调整方案】：经协商建议将建阳-武夷国际新城-ZLH-18，即第3个扇区的 下倾角由原来的12度减小到6度，增大该小区的覆盖范围，增强问题路段的 信号覆盖， 【效果验证】：按调整方案将参数修改后验证该问题路段调整后，该小区 的信号在此路段得到明显的增强，调整后SINR值恢复正常，速率恢复正常， 其复测情况如下图：
【调整方案】：通过整体的分析建议将PCI为148小区的方位角由原来的 340度改为225度，减弱该小区在这片区域的信号覆盖。 【效果验证】：按调整方案将参数修改后验证该问题路段调整后，该小区 的信号在此路段得到明显的减弱，在此路段测试时就不会切到该小区。调 整后SINR值恢复正常，速率恢复正常，其复测情况如下图：
LTE网络优化
性能优化方案
优化天线
调整天线倾角、方位角等参数，提高信号覆 盖和强度。
调整参数
根据实际需要调整各种参数，如功率、速率 、延迟等。
增加基站
在热点区域增加基站数量或升级基站硬件， 提高网络容量和覆盖。
负载均衡
通过将流量引导到不同基站或频段，减轻热 点区域的网络拥堵。
QoS增强措施
优先级调度
为不同业务或用户类型分配不同的优先级， 确保关键业务不受影响。
LTE网络优化
2023-11-08
contents
目录
• LTE网络优化概述 • 覆盖优化 • 容量优化 • 性能优化 • 干扰协调与优化 • LTE网络优化工具及案例分析
01
LTE网络优化概述
LTE网络介绍
01
LTE网络是4G通信技术，是第三代通信技术（3G）向4G通信技 术的过渡。
02
LTE网络采用了OFDM、MIMO等多项先进技术，提高了数据传
调度策略优化
优化调度策略，提高资源分配的效率和公平性，降低内部干扰。
干扰抑制措施
滤波技术
采用滤波器对信号进行过滤，去除干 扰信号，提高接收信号的质量。
扩频技术
采用扩频技术，将信号分散到不同的 频段上，降低被干扰的风险。
跳频技术
采用跳频技术，动态调整信号的传输 频率，避免固定频率的干扰。
多天线技术
采用多天线技术，通过空间分集和空 间复用等方式，提高信号质量和可靠 性。
03
容量优化
容量问题定位
弱覆盖问题
弱覆盖导致小区边缘用户速率低，影响整体网络性能 。
高干扰问题
由于频谱资源有限，当频谱资源紧张时，干扰问题严 重，影响用户速率和网络性能。
