LZZBJ9-10型电流互感器参数中英文注释作者：佚名转贴自：电力安全论坛点击数： 250 更新时间：2009-2-25一概述(Description)LZZBJ9-10本型电流互感器为环氧树脂浇注绝缘全封闭式产品，适用于额定电压10kV及以下，额定频率为50HZ或60HZ的户内电力线路及设备中作电流、电能测量和继电保护使用．本型互感器具有体积小、重量轻、绝缘性能优越、精度高、动热稳定倍数高等特点，并且还可以根据用户需要制成各种特殊规格的产品，灵活性强，符合IEC44-1:1996 及GB1208-1997《电流互感器》标准。
The current transformer of the type LZZBJ9-10 is casting resin and fully enclosed product.It is used for metering electric energy andcurrent,relay protection in the electrical system of rated frequency 50Hz or 60Hz and rated voltage 10kV.The current transformer has the character of small volume,light weight,superior insulation,high accuracy, high dynamic multiple and so on.We also can produce every kinds of products according to the consumers’ requirements.It,s flexible.The transformers can be executed according to the standards IEC44-1:1996 andGB1208-1997<>.二型号含义(Type designation)L 电流互感器(current transformer)Z 支柱式(post type)Z 浇注绝缘(casting resin insulated)B 带保护级(with protection class)J 加大容量(increasing capacity)9 设计序号(design sequence)10 电压等级,kV(voltage grade,kV)三结构简介(Construction)LZZBJ9-10型电流互感器为全封闭式结构，铁芯采用优质的导磁材料，一、二次绕组及铁芯均浇注在环氧树脂中，具有优良的绝缘性能和防潮能力，并容易做到表面清洁。
【概述及型号含义】
LZW-10型电流互感器是户内环氧树脂浇注支柱式全封闭结构。
在额定频率为50Hz或60Hz，额定电压为10KV及以下的电力系统中作电流、电能测量和继电保护使用。
【结构特点】
LZW-10型电流互感器是用户外环氧树脂整体教主成型，具有耐电弧、耐紫外线、耐老化、寿命长等特点。
铁芯采用优质高导磁材料，并经退火处理，一、二次绕组及铁芯均浇注在环氧树脂中。
具有优良的绝缘性能。
一次出线在浇注体顶部，出线标志为P1、P2。
测量级绕组出线端为1S1、1S2；保护级绕组出线标志为2S1、2S2，互感器为减极性，二次接线部分有保护盖。
并能实现防窃电措施。
底座上有4
个安装孔供安装使用。
【技术参数】
1、额定绝缘水平：12/42/75KV；
2、额定二次电流：5A或1A；
3、负荷的功率因数：0.8(滞后)；
4、仪表保安系数：FS≤10；
5、产品标准：GB1208；
6、污秽等级：II级；
7、海拔高度≤4000米；
8、计量级可做成0.5S或0.2S级，可做成复变化结构；
9、环境温度：最低温度-40℃，最高温度40℃，日平均温度不超过30℃

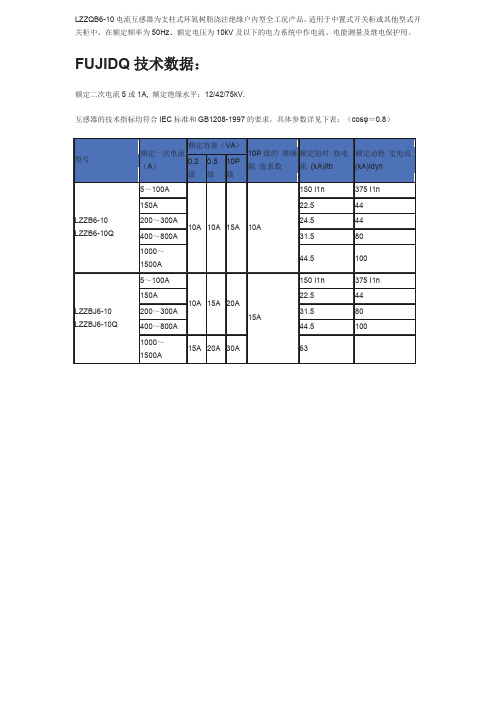

10、技术参数见下表：
备注：如果用户要求的参数超出了上表范围，可与我公司联系协商定做。
【外形及安装示意图】。
概述与型号含义
LZZBJ12-10A电流互感器供50Hz、10KV及以下电力系统操作电能计量、电流测量与监视及继电保护用。
本产品为全封闭支柱式结构，采用环氧树脂浇注绝缘。
外绝缘爬电比距满足Ⅱ级污秽等级要求。
产品执行GB1208—97《电流互感器》标准。
LZZBJ12-10B电流互感器供50Hz、10KV及以下电力系统操作电能计量、电流测量与监视及继电保护用。
本产品为全封闭支柱式结构，采用环氧树脂浇注绝缘。
外绝缘爬电比距满足Ⅱ级污秽等级要求。
产品执行GB1208—97《电流互感器》标准。
LZZBJ12-10C电流互感器供50Hz、10KV及以下电力系统操作电能计量、电流测量与监视及继电保护用。
本产品为全封闭支柱式结构，采用环氧树脂浇注绝缘。
外绝缘爬电比距满足Ⅱ级污秽等级要求。
产品执行GB1208—97《电流互感器》标准。
本产品为环氧树指浇注全封闭绝缘支柱式电流互感器，额定频率为50HZ，额定电压为10KV的交流线路中作电流、电能测量及继电保护用。
产品性能符合IEC标准和GB20840.2-2014《电流互感器》
额定绝缘水平: 12/42/75kV
负荷功率因数: cosφ=0.8(滞后Lag)
额定频率: 50Hz
额定二次电流:5A/1A
局部放电水平: 符合GB5583-85标准，其局部放电不大于20PC.。
JLSZ-10高压组合互感器使用说明书一、概述JLSZ-10高压组合互感器是根据供电部门、电力用户需要，在普通油浸式组合互感器的基础上改进了结构及绝缘方式，提高了技术参数，是普通组合互感器的升级换代产品,符合国家电力公司提倡的电力设备无油化和小型化要求。
适用于额定电压10kV、额定频率50Hz的三相交流电力线路中作电能计量或考核线损之用。
季节负荷变化较大的用户，可选择双变比组合互感器提高计量精度。
它运行可靠，使用寿命优于油浸式组合互感器。
二、型号定义三、用途该产品安装在10kV线路和分支线路中作线损考核和电力变压器的高压侧分支线路上作电能计量使用。
四、功能特点◆采用分体式设计，把互感器和仪表箱分开，两者用电缆线连接，仪表箱门设有两个观察窗，便于抄表，并设计了带挂锁，安全可靠。
◆无油化设计，内部互感器采用环氧树脂绝缘，代替了油浸式计量箱，排除了变压器油老化、换油、漏油等弊端，可靠性强，免维护。
◆计量精度高，内置TA、0.2S级，TV、0.2级。
本体均采用高压环氧树脂全封闭真空浇注而成，绝缘性能强，泄漏电流小。
内部采用高导磁铁芯，降低自身损耗运行可靠；◆二次线和电缆线的连接采用配合仪表电能计量专用的带铅封接线盒，不仅具有防窃电功能，而且方便现场校验。
五、使用环境条件1、海拔高度：≤1000米；2、环境温度：户外-250C～550C；3、相对湿度：≤90%，无凝露；4、空气质量：装置安装环境空气无明显灰尘、烟、腐蚀性气体、蒸汽、盐等污秽；5、风压不超过700Pa。
JLSZ-10高压组合互感器使用说明书六、技术参数七、安装前检验本产品在出厂时进行了严格的检验，用户在安装使用之前要进行如下检查：1、绝缘电阻测量：高压侧对低压侧和外壳的绝缘电阻≥1000MΩ。
低压侧对外壳的绝缘电阻≥100MΩ。
2、工频耐压试验：本装置严格按照国家检定规程，对其进行一次对地工频耐压试验，历时1min，无击穿和闪络现象。
注：在对设备做工频耐压时，应按照出厂值的80%进行施加电压！3、互感器误差测量：根据铭牌上TA、TV参数进行校验。
LZZBJ9—10E2G型电流互感器维护及检修工艺规程1 互感器(LZZBJ9—10E2G)工作原理:LZZBJ9—10E2G型互感器是利用电磁感应原理、电势平衡和磁平衡(安匝平衡)原理，把一次线路电流变化的信息反应到二次侧，再传递给测量仪器、仪表和继电保护控制装置。
一次侧和二次侧之间的主绝缘是采用电容型强制均压的油纸绝缘结构。
2 型号的组成及代表意义举例说明，以LCWB-110W、5P/5P/5P/5P/0.2/0.2、2X600/5型为例.2.1第一段为基本型号，字母意义是:L电流互感器；C一瓷箱式；W一户外装置；B一有保护级。
型号字母后面的数字表示系统额定电压的千伏数，千伏数后的W 表示污秽地区用(根据用户要求，特殊使用环境还有GY-高原地区用；TA-干热带地区用；TH-湿热带地区用)。
2.2第二段为二次组合，表示互感器二次绕组的数量及其相应的准确级，5PAPAP/5P/0.2/0.2即为四个5P级(保护级)和二个0.2级(测量级)。
2.3第三段表示额定电流比，2X1250/5表示互感器可以满足1250/5A 和2500/5A的变比要求(通过改变一次接线方式来实现)。
3 主要技术参数3.1额定电压10KV，3.2最高工作电压126KV，3.3额定频率50HZ，3.4额定一次电流: 200、400A，300、600A，400、800A，600、1250A，3.5额定二次电流:5A，3.6额定一次电压：110KV，3.7额定二次电压: 100V，3.8二次组合:4~6个二次绕组，其中1~2个测量级(0.5或0.2级)，3~5个保护级(10P或5P)，测量级与保护级个数之和小于或等于6。
4 检查项目及内容4.1日常检查内容：日常检查一般在每天一次，每周一次的巡视检查中进行。
4.1.1外观检查：有无污损、渗漏，连接处有无发热、松动，瓷套破损，油漆层有无剥落或刮伤现象。
观察油位计指示是否应在“H”和“L”之间，如因放油造成的油位低，则应及时补充合格油，如油位过低，则应检查互感器是否有渗漏，渗漏处理后，亦应及时补充合格油；如油位较高，则可放掉少许油，使油位指示与实际温度相符；如油位异常增高，且超过膨胀器的额定行程，则应停止运行查清原因。
