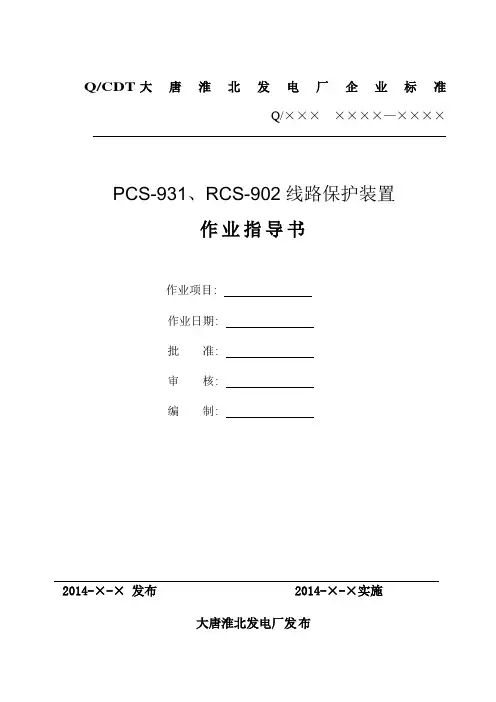

Q/CDT大唐淮北发电厂企业标准Q/×××××××—××××PCS-931、RCS-902线路保护装置作业指导书作业项目:作业日期:批准:审核:编制:2014-×-× 发布 2014-×-×实施大唐淮北发电厂发布目次简要作业流程图 (3)1 范围 (4)2 本指导书涉及的资料和图纸 (4)3 安全措施 (4)4 备品备件准备 (5)5 现场准备及工具 (5)5.1 现场准备 (5)5.2 工作准备 (5)5.3 办理相关工作票 (6)6 检修工序及质量标准 (7)6.1 开工准备 (7)6.2 检修电源的准备 (7)6.3 保护屏检查及清扫 (7)6.4 插件外观检查 (7)6.5 屏内接线检查 (8)6.6 试验仪器检查 (8)6.7 绝缘检查（用1000V摇表摇测） (8)6.8 各保护装置直流逆变电源测试 (8)6.9 通电初步检查 (8)6.10 中间继电器定值检查 ................................................................................... 错误！未定义书签。
6.11 保护装置交流元件精度检查 (9)6.12 开关量输入回路检查 (9)6.13 输出回路检查 (9)6.14 跳闸出口检验\ (9)6.15 整组检验及验收传动 (10)6.16 工作终结 (10)7 检修记录 (11)8 检修记录 ............................................................................................................. 错误！未定义书签。
9 不符合项处理单 (25)10 完工报告单 (27)11 质量签证单 ....................................................................................................... 错误！未定义书签。
RCS-931A(B)型微机线路保护现场检验规程（试行）起草：席晓凤初审：刘义、单广忠、赵桂廷、武克宇、王鲜花、韩培军、魏晓军、高瑞军、李晓馨、杨根成、赵燕妹、曲茂强、孟皓、毛启欣、乔宇峰、戴成龙、张伟审核：王春生批准：王小海编写说明安全生产是电力系统各项工作的基础，随着经济的发展和社会的进步，全社会对电网的安全可靠供电提出了更高的要求。
合理、正确、规范的继电保护检验工作是保证继电保护装置正确动作，确保系统安全稳定运行的重要环节。
为了规范、统一和指导内蒙古电网继电保护装置检验工作，进一步提高检验质量和水平，使检验工作更具体、更合理、更严密和更完整，避免由于各单位技术水平的差异而发生检验漏项、检验方法不当等问题，根据25项反措的要求，依据《继电保护及电网安全自动装置检验条例》、各类型号保护装置的检验大纲及规程和其它原部颁有关规程和规定，结合微机保护装置的特点和现场的实际情况，由内蒙电力调度通信（交易）中心组织，各单位有关继电保护技术骨干人员参加，对内蒙电力网的RCS-931A(B)型微机线路保护设备的检验规程进行了编写及审查工作。
现将编写的检验规程下发试行，各单位在试行中如发现问题，请及时书面通知调通中心继电保护科。
目录总则 (5)RCS-931A(B)型微机线路保护 (8)总则1、主题内容及适用范围为了规范RCS-931A(B)微机纵差保护装置的现场检验，保证现场检验质量，满足继电保护工作人员的需要，本标准规定了RCS-931A(B)微机纵差保护装置的检验内容、检验要求和试验接线等详细要求，从而为RCS-931A(B)微机纵差保护装置的检验提供了全网的技术规范。
本规程适用于基建、生产和运行单位继电保护工作人员进行RCS-931A(B)微机纵差保护装置的现场检验。
2、检验前的准备要求在进行检验之前，工作(试验)人员应认真学习原水利电力部颁发的《继电保护和电网安全自动装置现场工作保安规定》、《继电保护及电网安全自动装置检验条例》和本规程，理解和熟悉检验内容和要求。

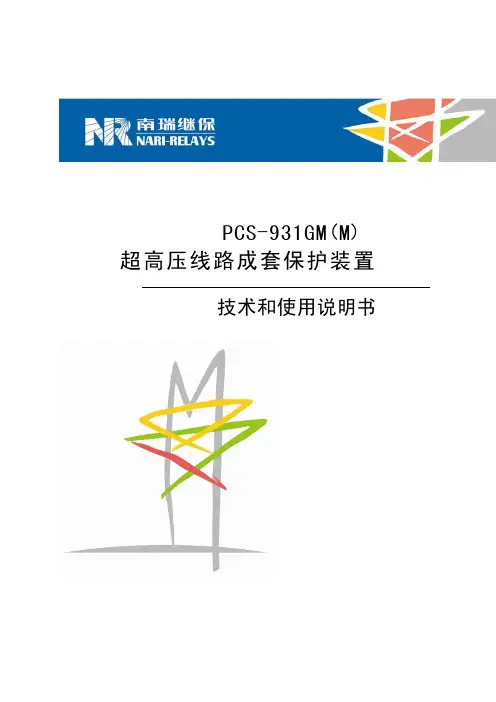

PCS-931GM(M)超高压线路成套保护装置技术和使用说明书南瑞继保电气有限公司版权所有2009.03（V1.00）本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：目 录1 概述 (1)1.1应用范围 (1)1.2保护配置 (1)1.3装置特点 (1)2 技术参数 (1)2.1机械及环境参数 (1)2.2额定电气参数 (1)2.3主要技术指标 (1)3 软件工作原理 (4)3.1保护程序结构 (4)3.2装置起动元件 (4)3.3工频变化量距离继电器 (5)3.4电流差动继电器 (6)3.5距离继电器 (11)3.6选相元件 (18)3.7非全相运行 (19)3.8重合闸 (20)3.9正常运行程序 (20)3.10各保护方框图 (22)3.11远跳、远传 (29)4 硬件构成 (31)4.1装置硬件框图 (31)4.2机械结构与安装 (32)4.3面板布置图 (33)4.4背板布置图 (34)4.5输入输出定义 (34)4.6各插件简要说明 (36)5 定值内容及整定说明 (47)5.1通信参数及整定说明 (47)5.2功能软压板 (48)5.3GOOSE软压板 (49)5.4设备参数定值及整定说明 (49)5.5保护定值及整定说明 (50)5.6描述定值 (56)6 使用说明 (58)6.1指示灯说明 (58)6.2液晶显示说明 (58)6.3命令菜单使用说明 (60)6.4装置的运行说明 (63)7 附录 (66)7.1保护调试大纲 (66)7.2通道调试说明 (69)7.3通道状态和告警信息 (70)7.4光纤及光纤连接注意事项 (71)7.5GOOSE调试大纲 (72)1 概述1.1 应用范围PCS-931为由微机实现的数字式超高压线路成套快速保护装置，可用作220kV及以上电压等级输电线路的主保护及后备保护。
PCS-931是新一代全面支持数字化变电站的保护装置。
PCS-931G超高压线路成套保护装置调试大纲目录一、线路保护概述： (2)二、试验接线与参数配置 (2)1、试验接线 (2)2、IEC61850参数设置 (2)3、系统参数设置 (7)三、电压电流采样及信号测试 (8)四、稳态差动 (9)1、保护原理 (9)2、保护定值与压板 (10)3、调试方法 (10)五、距离保护 (17)1、保护原理 (17)2、保护定值与压板 (18)3、调试方法 (18)六、零序过流保护 (20)1 保护原理 (20)2 保护定值与压板 (20)3 调试方法 (21)3.1.零序过流动作值测试 (21)3.2.零序过流保护动作时间测试 (23)3.3.零序过流动作边界测试 (25)附录A “IEC61850配置”页面参数说明 (29)附录B保护测试仪常见问题汇总 (34)PCS-931G–D超高压线路成套保护装置调试大纲一、线路保护概述：PCS-931系列为由微机实现的数字式超高压线路成套快速保护装置，可用作220KV及以上电压等级输电线路的主保护及后备保护。
PCS-931包括以分相电流差动和零序电流差动为主体的快速主保护，由工频变化量距离元件构成的快速I段保护，由三段式相间和接地距离及多个零序方向过流构成的全套后备保护，PCS-931可分相出口，配有自动重合闸功能，对单或双母线接线的开关实现单相重合、三相重合和综合重合闸。
1、通道类型可选:“0：专用光纤”、“1：复用光纤”、“2：复用载波”、“3：收发信机”二、试验接线与参数配置1、试验接线测试仪光网口A1接保护装置SV直采口，光网口B1接保护装置GOOSE直跳口，光网口B2接保护装置组网口。
2、IEC61850参数设置打开测试软件主界面，点击“光数字测试”模块，进入“IEC-61850配置（SMV-GOOSE）”菜单：点击“SCL文件导入”，打开“ONLLY SCL文件导入”菜单，导入智能变电站SCD文件“dxb.scd”左框区域显示整站设备，找到“PCS-931GMM-D-3号进线保护A”装置。

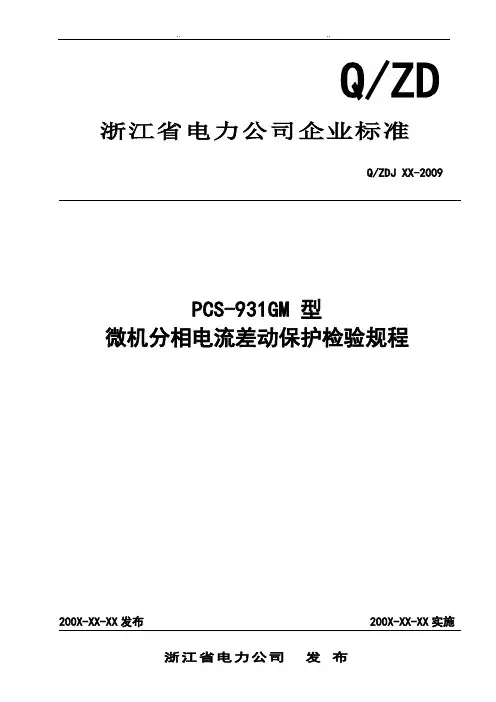

Q/ZD 浙江省电力公司企业标准PCS-931GM 型微机分相电流差动保护检验规程浙江省电力公司发布目次前言 (3)1 围 (4)2 引用标准 (4)3 总则 (4)3.1 检验前的准备要求 (4)3.2 编写说明 (5)3.3 试验设备及试验接线的基本要求 (5)3.4 试验条件和要求 (5)3.5 注意事项 (5)4 检验项目 (6)5 检验要求 (6)5．1 外观及接线检查 (6)5．2 绝缘电阻检测 (6)5．3 逆变电源性能检验 (7)5．4 通电初步检验 (7)5．5 开入量检验 (8)5．6 模数转换系统检验 (9)5．7 GOOSE性能测试 (10)5．8 定值检验 (10)5．9GOOSE开出量、GOOSE软压板和MMS信号量检查 (12)5．10 装置整组与其他保护装置联动试验 (15)5．11 传动断路器试验 (17)5．12 带通道联调试验 (17)5．14 功能软压及GOOSE软压板遥控测试 (19)5．15 投入运行前定值与开关量的核查 (19)5．16 带负荷试验 (19)5．17 差流及采样值复核 (20)附录A (21)PCS-931GM微机型分相电流差动保护装置异常信息含义及处理 (21)附录B (23)PCS-931GM 微机型分相电流差动保护装置检验报告 (23)前言为了规PCS-931GM微机型线路保护装置现场检验，保证现场检验质量，满足继电保护工作人员需要。
本标准规定了PCS-931GM微机线路保护装置的检验容、检验要求和试验接线等。
为省供电企业提供统一的技术规。
本标准附录A、附录B是资料性附录。
本标准由电力调度通信中心提出。
本标准由省电力公司科技信息部归口。
本标准起草单位：电业局修试工区、电力调度通信中心本标准主要起草人：本标准由电力调度通信中心、省电力试验研究院负责解释PCS-931GM微机线路保护检验规程1 围本标准规定PCS-931GM微机纵差保护装置的检验容、检验要求和试验接线。
目录一、线路保护概述： (22)二、试验接线与参数配置 (22)1、试验接线 (22)2、IEC61850参数设置 (22)3、系统参数设置 (77)三、电压电流采样及信号测试 (88)四、稳态差动 (99)1、保护原理 (99)2、保护定值与压板 (1010)3、调试方法 (1010)五、距离保护 (1717)1、保护原理 (1717)2、保护定值与压板 (1818)3、调试方法 (1818)六、零序过流保护 (2020)1 保护原理 (2020)2 保护定值与压板 (2020)3 调试方法 (2121)3.1.零序过流动作值测试 (2121)3.2.零序过流保护动作时间测试 (2323)3.3.零序过流动作边界测试 (2525)附录A “IEC61850配置”页面参数说明 (2929)附录B保护测试仪常见问题汇总 (3434)PCS-931G–D超高压线路成套保护装置调试大纲一、线路保护概述：PCS-931系列为由微机实现的数字式超高压线路成套快速保护装置，可用作220KV及以上电压等级输电线路的主保护及后备保护。
PCS-931包括以分相电流差动和零序电流差动为主体的快速主保护，由工频变化量距离元件构成的快速I段保护，由三段式相间和接地距离及多个零序方向过流构成的全套后备保护，PCS-931可分相出口，配有自动重合闸功能，对单或双母线接线的开关实现单相重合、三相重合和综合重合闸。
1、通道类型可选:“0：专用光纤”、“1：复用光纤”、“2：复用载波”、“3：收发信机”二、试验接线与参数配置1、试验接线测试仪光网口A1接保护装置SV直采口，光网口B1接保护装置GOOSE直跳口，光网口B2接保护装置组网口。
2、IEC61850参数设置打开测试软件主界面，点击“光数字测试”模块，进入“IEC-61850配置（SMV-GOOSE）”菜单：点击“SCL文件导入”，打开“ONLLY SCL文件导入”菜单，导入智能变电站SCD文件“dxb.scd”左框区域显示整站设备，找到“PCS-931GMM-D-3号进线保护A”装置。

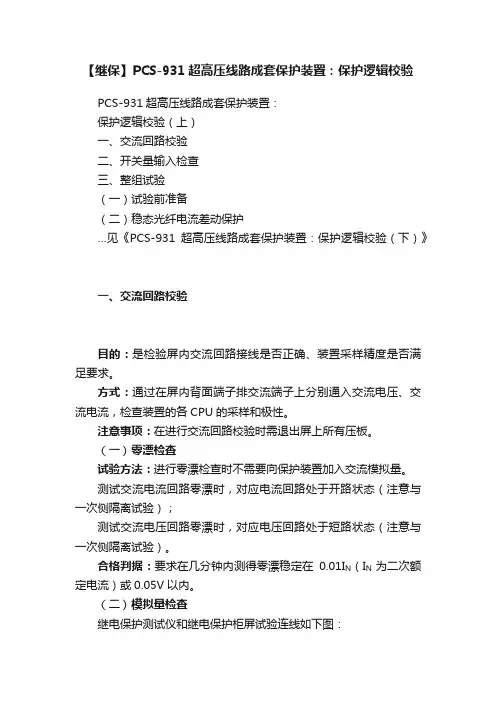

【继保】PCS-931超高压线路成套保护装置：保护逻辑校验PCS-931超高压线路成套保护装置：保护逻辑校验（上）一、交流回路校验二、开关量输入检查三、整组试验（一）试验前准备（二）稳态光纤电流差动保护…见《PCS-931超高压线路成套保护装置：保护逻辑校验（下）》一、交流回路校验目的：是检验屏内交流回路接线是否正确、装置采样精度是否满足要求。
方式：通过在屏内背面端子排交流端子上分别通入交流电压、交流电流，检查装置的各CPU的采样和极性。
注意事项：在进行交流回路校验时需退出屏上所有压板。
（一）零漂检查试验方法：进行零漂检查时不需要向保护装置加入交流模拟量。
测试交流电流回路零漂时，对应电流回路处于开路状态（注意与一次侧隔离试验）；测试交流电压回路零漂时，对应电压回路处于短路状态（注意与一次侧隔离试验）。
合格判据：要求在几分钟内测得零漂稳定在0.01I N（I N为二次额定电流）或0.05V以内。
（二）模拟量检查继电保护测试仪和继电保护柜屏试验连线如下图：试验方法：用继电保护测试仪的手动试验，向保护装置通入对称正序的三相电流和电压（三相电流分别加：0.1A，0.2A，0.3A；三相电压分别加：10V，20V，30V），然后再通一次三相幅值不对称的电流电压。
合格判据：分别进入装置“模拟量”菜单的“保护测量”和“启动测量”子菜单，液晶显示屏上显示的采样值应与继电保护测试仪所加数值误差不大于±5%，相位差不大于±3%。
二、开关量输入检查目的：检查压板和开入回路连线是否正确；试验方法：投/退屏内压板、模拟开入（用导线短接各开入端子和开入正电源）或起动操作箱相应回路的方式，检查各开入的变位情况（在PCS-931装置“状态量”菜单中“输入量”的“接点输入”子菜单；或使用PCS-PC调试软件在“硬压板”或“遥信”菜单下查看）。
三、整组试验（一）试验前准备1. 试验接线2. 试验前开关状态及功能软压板整定试验前将PCS-931中“定值设置”的“功能软压板”中“停用重合闸”软压板控制字置0；将“纵联差动保护”置1；其他内部保护压板投退控制字任意。
目录一、线路保护概述： (2)二、试验接线与参数配置 (2)1、试验接线 (2)2、IEC61850参数设置 (2)3、系统参数设置 (7)三、电压电流采样及信号测试 (8)四、稳态差动 (9)1、保护原理 (9)2、保护定值与压板 (10)3、调试方法 (10)五、距离保护 (17)1、保护原理 (17)2、保护定值与压板 (18)3、调试方法 (18)六、零序过流保护 (20)1 保护原理 (20)2 保护定值与压板 (20)3 调试方法 (21)3.1.零序过流动作值测试 (21)3.2.零序过流保护动作时间测试 (23)3.3.零序过流动作边界测试 (25)附录A “IEC61850配置”页面参数说明 (29)附录B保护测试仪常见问题汇总 (34)PCS-931G–D超高压线路成套保护装置调试大纲一、线路保护概述：PCS-931系列为由微机实现的数字式超高压线路成套快速保护装置，可用作220KV及以上电压等级输电线路的主保护及后备保护。
PCS-931包括以分相电流差动和零序电流差动为主体的快速主保护，由工频变化量距离元件构成的快速I段保护，由三段式相间和接地距离及多个零序方向过流构成的全套后备保护，PCS-931可分相出口，配有自动重合闸功能，对单或双母线接线的开关实现单相重合、三相重合和综合重合闸。
1、通道类型可选:“0：专用光纤”、“1：复用光纤”、“2：复用载波”、“3：收发信机”二、试验接线与参数配置1、试验接线测试仪光网口A1接保护装置SV直采口，光网口B1接保护装置GOOSE直跳口，光网口B2接保护装置组网口。
2、IEC61850参数设置打开测试软件主界面，点击“光数字测试”模块，进入“IEC-61850配置（SMV-GOOSE）”菜单：点击“SCL文件导入”，打开“ONLLY SCL文件导入”菜单，导入智能变电站SCD文件“dxb.scd”左框区域显示整站设备，找到“PCS-931GMM-D-3号进线保护A”装置。
选中“SMV输入”文件夹，勾选右上框SMV控制块，点击“添加至SMV”，注意规范选择“61850-9-2”。
选中“PCS-931GMM-D-3号进线保护A”装置目录下的“GOOSE输入”文件夹，右上框显示“PCS-931GMM-D-3号进线保护A”装置所有的GOOSE输入控制块，右下框为控制块虚端子详细内容。
选中右上框中GOOSE输入控制块，点击“添加至GOOSE OUT”。
选中“PCS-931GMM-D-3号进线保护A”装置目录下的“GOOSE输出”文件夹，右上框显示“PCS-931GMM-D-3号进线保护A”装置的GOOSE输出控制块，右下框为控制块虚端子详细内容。
选中右上框中GOOSE输出控制块，点击“添加至GOOSE IN”。
导入SCD文件完成，关闭“ONLLY SCL文件导入”菜单。
返回“IEC-61850配置”菜单，设置“SMV配置”页面。
选中“3号进线合并单元A”控制块，根据试验接线选择测试仪“光口”，并且将测试仪电压电流a、b、c相与“3号进线合并单元A”电压电流a、b、c相对应映射。
设置“GOOSE IN配置”页面。
选中GOOSE控制块，根据试验接线选择测试仪“光网口B1”，并且将测试仪“开入节点A、B、C”与“跳开关1A相”、“跳开关1B相”、“跳开关1C相”对应映射。
设置“GOOSE OUT配置”页面。
选中“3号进线智能终端A”GOOSE控制块，根据试验接线选择测试仪“光网口B2”，将测试仪“开出节点1”、“开出节点2”、“开出节点3”分别与“断路器A相位置”、“断路器B相位置”、“断路器C相位置”映射，“开出节点4”、“开出节点5”分别与闭锁重合闸信号、低气压闭锁重合闸信号映射。
选中“220KV母线保护A”GOOSE控制块，根据试验接线选择测试仪“光网口B2”，将测试仪“开出节点6”与“间隔8跳闸出口”映射。
提示：保护装置接收的GOOSE虚端子可在“ONLLY SCL文件导入”菜单，“PCS-931GMM-D-3号进线保护A”装置目录下的“GOOSE输入”文件夹，界面右下框详细信息中看到。
点击工具栏“下载配置”，输出窗口提示“启动MU及GOOSE成功”，关闭“IEC-61850配置”。
3、系统参数设置点击“通用测试”模块，打开“电压电流（手动测试）” 菜单根据“3号进线合并单元A”电压电流额定变比，设置PT、CT变比参数，Ua、Ua、Uc为母线电压，Ux为线路电压，Ia、Ib、Ic为线路电流。
测试仪通道类型选择“数字量（9-1、9-2、FT3）”，保存退出。
三、电压电流采样及信号测试“电压电流（手动测试）” 菜单，模拟母线电压、线路电压及线路电流，查看保护装置采样值，模拟断路器位置、闭锁重合闸、低气压闭锁重合闸、母线间隔8跳闸出口，查看保护装置开入量信息。
四、 稳态差动1、 保护原理 动作方程：⎪⎩⎪⎨⎧>⨯>ΦΦΦI I I I H CD R CD 6.0 (式4-1) C B A ,,=ΦI CD Φ为差动电流，III N M CD •+•=ΦΦΦ即为两侧电流矢量和的幅值；IR Φ为制动电流，III N M R •-•=ΦΦΦ即为两侧电流矢量差的幅值；当电容电流补偿投入时，IH为“1.5倍差动电流定值”（整定值）和1.5倍实测电容电流的大值；当电容电流补偿不投入时，IH为“1.5倍差动电流定值”（整定值）和4倍实测电容电流的大值。
实测电容电流由正常运行时未经补偿的差流获得。
2、 保护定值与压板接收智能终端GOOSE 接收软压板、接收母差保护GOOSE 接收软压板置1；接收合并单元接收软压板置1；3、 调试方法整定计算：光纤通道自环时，I IN M ΦΦ=，差动电流I III M N M CD ΦΦΦΦ=•+•=2；I Icdqd H5.1==1.5*1=1.5A ，令IIHCD >Φ，有IIHM >Φ2，得出：IM Φ>0.75A测试仪设置： 测试m=0.95倍故障点，IM Φ=0.95*0.75=0.713A,差动保护I 段动不动作，差动保护II 段动作，动作时间40ms 左右；“整组试验”菜单“故障设置”页面设置，模拟A 相接地正向故障，故障电流为0.713A ，故障限时为100Ms(大于差动保护动作限时)，其他参数默认。
“触发方式”页面设置”触发方式为时间触发，故障时间为12S。
“试验控制”页面设置：默认参数。
“开入”页面设置:开入A、B、C分别对应跳A、B、C接点，开入R对应重合闸接点，其他参数默认。
“开出”页面设置:开出接点起始状态开出1、开出2、开出3闭合，其他开出接点断开。
控制方式为跟随跳合闸信号变化。
“计算模型”页面设置：默认设置。
“UI输出方式”页面设置：默认设置。
测试结果：差动保护稳态II段动作，实测时间为41.9mS测试m=1.05倍故障点，I M =1.05*0.75==0.788A,差动保护I段动作；“整组试验”菜单页面设置，模拟A相接地正向故障，故障电流为0.788A，故障限时为100Ms(大于差动保护动作限时)。
其他页面参数设置与m=0.95倍故障点测试设置相同。
测试结果：差动保护稳态I段动作，实测时间为30.6mS测试m=1.2故障点，I M =1.2*0.75=0.9A,差动保护I段动作，动作时间20ms 左右；“整组试验”菜单页面设置，模拟A相接地正向故障，故障电流为0.9A，故障限时为100Ms(大于差动保护动作限时)。
其他页面参数设置与m=0.95倍故障点测试设置相同。
测试结果：差动保护稳态I段动作，实测时间为23.0mS。
五、 距离保护1、保护原理距离保护是以距离测量元件为基础构成的保护装置。
其动作和选择性取决于本地测量参数（阻抗、电抗、方向）与设定的被保护区段参数的比较结果。
而阻抗、电抗又与输电线的长度成正比，故名距离保护。
距离保护是主要用于输电线的保护，一般是三段式或四段式。
第一、二段带方向性，作本线路的主保护。
其中第一段保护线路的80%～90%，第二段保护余下的10%～20%并作为相邻母线的后备保护。
第三段带方向或不带方向，有的还设有不带方向的第四段，作本线及相邻线段的后备保护。
整套距离保护包括故障启动、故障距离测量、相应的时间逻辑回路与电压回路断线闭锁，有的还配有振荡闭锁等基本环节以及对整套保护的连续监视等装置。
有的接地距离保护还配备单独的选相元件。
当阻抗元件用于反映相间短路故障时，通常采用相电压差和相电流差的接线方式，其测量阻抗Z m 可表示为：m U Z I ϕϕϕϕ=(式5-1)式中U ϕϕ——保护安装处的相电压差，ϕϕ＝AB 、BC 、CA ；I ϕϕ——保护安装处流向被保护线路的相电流差，ϕϕ＝AB 、BC 、CA 。
当阻抗元件用于反映接地短路故障时，通常采用相电压和带有零序电流补偿的相电流，其测量阻抗Z m 可表示为3m U Z I K I ϕϕ=+ (式5-2)式中U ϕ——保护安装处的相电压差，ϕ＝A 、B 、C ；I ϕ——保护安装处流向被保护线路的相电流差，ϕϕ＝A 、B 、C 。
03I ——保护安装处流向被保护线路的零序电流（3倍）；K ——零序电流补偿系数在进行接地距离保护测试时，必须根据保护装置零序补偿系数的不同表达方式，对测试仪的零序补偿系数Kl 进行相应的设置，具体装置的设置方法如下：1，RCS 系列线路保护装置定值清单里提供的零序补偿系数为K （实数）。
ϕ∠=+=*-=l l l l l l l K K j K Z Z Z K )Im()Re(3110（式7-1）故在测试仪里，应选择Kl 的设置方式为：Kl=（Z0-Z1）/3Z1，Kl 幅值为零序补偿系数K ，角度为0°。
2，WXB ，CSL ，PSL 系列线路保护装置定值清单里提供的零序补偿系数相关定值为K R 和K X 。
010111,33l l l l R X l l R R X X K K R X --==**（式7-2） 注意，K R ，K X 并不能代表零序补偿系数Kl 的实部和虚部，由K R ，K X 到Kl 的换算为22112211**R X K R K X Kl R X +=+ 故在测试仪里，应选择Kl 的设置方式为：K R ，K X 。
K R 取零序电阻补偿系数，K X 取零序电抗补偿系数。
2、 保护定值与压板接收智能终端GOOSE 接收软压板、接收母差保护GOOSE 接收软压板置1； 接收合并单元接收软压板置1；3、 调试方法 模拟A 相接地故障设置个两状态，状态1为故障前状态，模拟空载状态，开出量1、2、3闭合（模拟三相合位），结束方式为时间触发12S 。
状态2为故障状态，故障电流设置为I ϕ=1A ∠-78°，测试m=0.95倍故障点，由式5-2求得故障电压为：U ϕ=11.086V ∠0°，开出量1、2、3闭合（模拟三相合位），结束方式为开入接点翻转触发：A ，B ，C(逻辑或)。
