电缆识别仪的工作原理

电缆识别仪原理
电缆识别仪是一种用于识别电缆类型、连通性和故障的仪器。

它通过一系列的测试和分析，可以快速准确地确定电缆的类型、长度、短路、断路等问题，为电缆维护和故障排除提供了便利。

那么，电缆识别仪的原理是什么呢？
电缆识别仪通过发送特定的信号到被测试的电缆上。

这个信号可以是一个电压脉冲，也可以是一个特定频率的信号。

当信号传输到电缆上时，会受到电缆的阻抗、电导率等特性的影响，从而产生不同的响应。

电缆识别仪通过分析这些响应，可以确定电缆的类型和状态。

电缆识别仪通过测量信号的反射情况来确定电缆的长度。

当一个信号发送到电缆上时，会在电缆内部传播，并在电缆末端反射回来。

电缆识别仪可以测量信号的来回时间，从而计算出电缆的长度。

这对于布线工程和故障排除非常重要。

电缆识别仪还可以通过对信号的频率和幅度进行分析，来检测电缆中的短路、断路等故障。

不同类型的故障会导致信号的不同变化，电缆识别仪可以根据这些变化来判断电缆的状态，并给出相应的提示和建议。

总的来说，电缆识别仪的原理是通过发送特定信号到电缆上，分析信号的反射和响应来确定电缆的类型、长度和状态。

通过这种方式，
可以快速准确地识别电缆问题，提高维护和故障排除的效率。

电缆识别仪在现代网络和通信系统中扮演着重要的角色，是维护人员必备的工具之一。

希望以上内容能够帮助大家更好地了解电缆识别仪的工作原理。

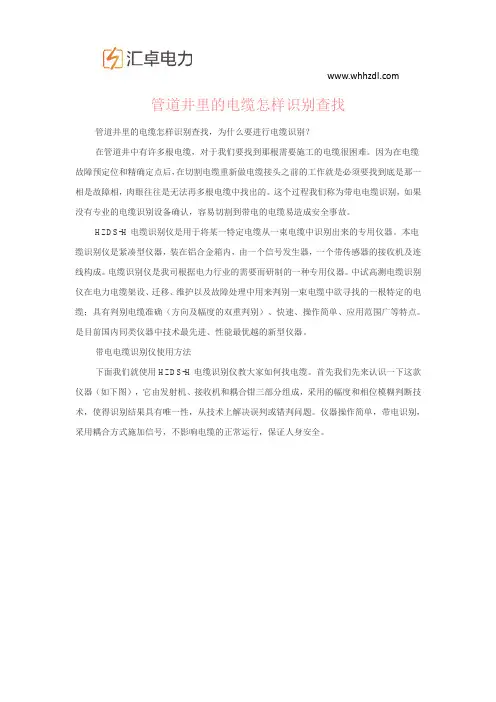

管道井里的电缆怎样识别查找管道井里的电缆怎样识别查找，为什么要进行电缆识别？在管道井中有许多根电缆，对于我们要找到那根需要施工的电缆很困难。

因为在电缆故障预定位和精确定点后，在切割电缆重新做电缆接头之前的工作就是必须要找到底是那一相是故障相，肉眼往往是无法再多根电缆中找出的。

这个过程我们称为带电电缆识别，如果没有专业的电缆识别设备确认，容易切割到带电的电缆易造成安全事故。

HZDS-H电缆识别仪是用于将某一特定电缆从一束电缆中识别出来的专用仪器。

本电缆识别仪是紧凑型仪器，装在铝合金箱内，由一个信号发生器，一个带传感器的接收机及连线构成。

电缆识别仪是我司根据电力行业的需要而研制的一种专用仪器。

中试高测电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆；具有判别电缆准确（方向及幅度的双重判别）、快速、操作简单、应用范围广等特点。

是目前国内同类仪器中技术最先进、性能最优越的新型仪器。

带电电缆识别仪使用方法下面我们就使用HZDS-H电缆识别仪教大家如何找电缆。

首先我们先来认识一下这款仪器（如下图），它由发射机、接收机和耦合钳三部分组成，采用的幅度和相位模糊判断技术，使得识别结果具有唯一性，从技术上解决误判或错判问题。

仪器操作简单，带电识别，采用耦合方式施加信号，不影响电缆的正常运行，保证人身安全。

如下图所示，在多条电缆构成的系统中，在其中的一条支路上施加信号，信号通过发射耦合钳将测量信号耦合进目标电缆上，在另一端使用接收耦合钳获取被测电缆的信号信息。

根据电路的基本原理可知，被直接施加信号的支路电流与其他支路的电流方向相反，信号幅度大于等于其他支路，根据以上特性，我们可以从信号强度和信号相位两方面进行综合判断并直接显示判断结果。

注意事项使用时应正确连线，使用中如发现异常应及时停用；测试过程中必须保证标定时流过卡钳的电流方向和测量时流过卡钳的电流方向相同。

若用户将卡钳卡反，由于仪器采用的是幅度和相位双重参数判断，有可能出现待识别电缆全部不是目标电缆（表盘测试模式结果中没有出现“正确”）的情况，此时用户可将卡钳反向，重新测量。

电缆识别仪原理
电缆识别仪的原理是基于电场感应理论。

当在接通交流电源的电缆中通过电流时，将在电缆周围产生一定强度的电场。

这个电场的强度与电缆的电流强度成正比，而电场的方向与电流流动的方向垂直。

电缆识别仪利用这个电场感应原理，通过相应的装置将外部电场的信号采集起来，经过处理后得到电缆的信号，从而实现电缆识别。

具体的原理可以分为三步：
第一步是采集电场信号。

电缆识别仪通过感应线装置将周围的电场信号采集起来，感应线的长度大致为电缆识别仪本身的长度。

第二步是处理电场信号。

采集到的电场信号需要经过放大和滤波处理，以排除其他干扰信号的影响，从而得到更准确的电缆信号。

同时，对信号进行合理的处理和分析，可以确定电缆的类型、长度、方向和深度等信息。

第三步是显示分析结果。

最后将处理后的电缆信号以数字或指示灯的形式显示出来，根据显示结果可以直观地确定电缆的具体位置和走向。

总的来说，电缆识别仪通过采集、处理和显示电场信号来实现电缆的非接触式识别。

其原理简单、操作方便，可以快速准确地定位电缆并解决一些应用场景中难以发现和处理的问题，具有很广泛的应用前景。

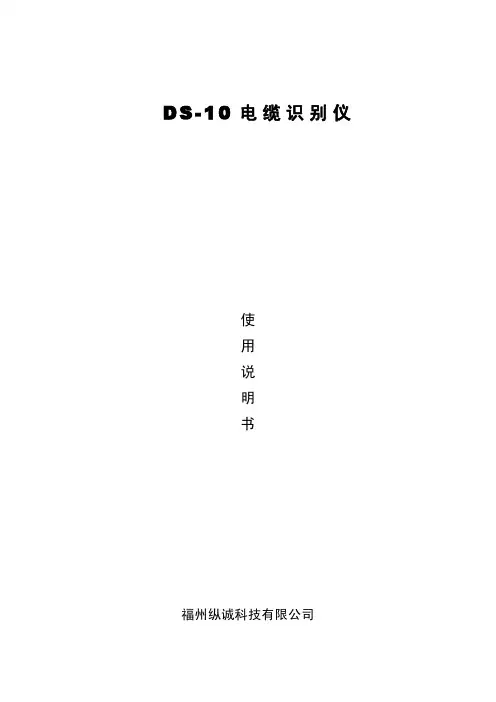

D S-10电缆识别仪使用说明书福州纵诚科技有限公司一、概述电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆；具有判别电缆准确、快速、操作简单、应用范围广等特点。

它是电缆施工及维护工作中不可缺少的检测仪器。

电缆识别仪，在发射端采用单片机技术对发射信号进行编码、功率驱动,接收机中的单片机对接收的相位编码信号解码和相位识别。

根据目标电缆上的信号相位特征的唯一性将目标电缆从一大束其它电缆中识别出来。

它是一种轻小型、紧凑型、便携式仪器。

适用于各种类型的高低压动力电缆。

警告：为确保人身安全，对已确定的电缆，在维修开锯前，一定要扎钉试验。

二、仪器主要特点本仪器由电缆识别仪发射机，电缆识别接收机、接收卡钳及输出信号连接线组成。

它具有大功率电流脉冲输出；现场接收信号特征清晰，轻便灵活，灵敏度高，能有效抑制现场工频干扰；判断准确、快速；保护电路可靠；大钳口适合各种截面积的动力电缆；内部具有大功率隔离变压器，操作者与市电不存在任何电气上的直接接触。

极大的保证了人身安全。

本仪器的最大特点：1、操作极其简单，使用非常方便。

2、该电缆识别仪与常规的识别仪不同，采用了最新的通信技术，在发射端采用单片机技术对发射信号进行编码、功率驱动；接收机中的单片机对接收的相位编码信号解码和相位识别。

根据目标电缆上的信号相位特征的唯一性将目标电缆从一大束电缆中识别出来。

因此工作性能可靠，对超长电缆也能做到准确判别，是一种轻小型、紧凑型、便携式仪器。

适用于各种类型的高低压动力电缆。

二、工作原理简介电缆识别仪的发射机和接收机采用单片机编码、解码技术和广泛应用在通信领域里的PSK技术。

很容易将被识别电缆从多根电缆中做出明确判别。

又由于被识别电缆上的信号电流强度全线都是一样的，接收卡钳在电缆沿线所接收到的电磁信号强度一致，识别的电缆不受被识别电缆长度的限制。

三、仪器外形及功能介绍（一）电缆识别仪发射机面板如图3-1所示：图3-1识别仪发射机面板图功能介绍1、电源开关：控制整机电源的通断。

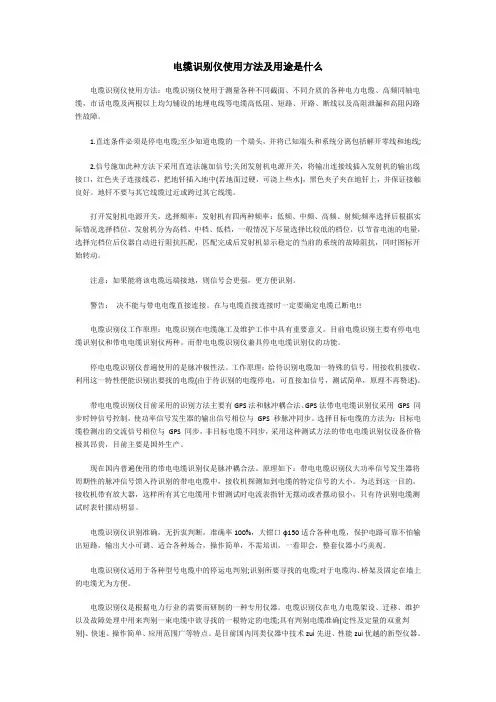

电缆识别仪使用方法及用途是什么电缆识别仪使用方法：电缆识别仪使用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆，市话电缆及两根以上均匀铺设的地埋电线等电缆高低阻、短路、开路、断线以及高阻泄漏和高阻闪路性故障。

1.直连条件必须是停电电缆;至少知道电缆的一个端头，并将已知端头和系统分离包括解开零线和地线;2.信号施加此种方法下采用直连法施加信号;关闭发射机电源开关，将输出连接线插入发射机的输出线接口，红色夹子连接线芯，把地钎插入地中(若地面过硬，可浇上些水)，黑色夹子夹在地钎上，并保证接触良好。

地钎不要与其它线缆过近或跨过其它线缆。

打开发射机电源开关，选择频率：发射机有四两种频率：低频、中频、高频、射频;频率选择后根据实际情况选择档位，发射机分为高档、中档、低档，一般情况下尽量选择比较低的档位，以节省电池的电量，选择完档位后仪器自动进行阻抗匹配，匹配完成后发射机显示稳定的当前的系统的故障阻抗，同时图标开始转动。

注意：如果能将该电缆远端接地，则信号会更强，更方便识别。

警告：决不能与带电电缆直接连接。

在与电缆直接连接时一定要确定电缆已断电!!电缆识别仪工作原理：电缆识别在电缆施工及维护工作中具有重要意义。

目前电缆识别主要有停电电缆识别仪和带电电缆识别仪两种。

而带电电缆识别仪兼具停电电缆识别仪的功能。

停电电缆识别仪普遍使用的是脉冲极性法。

工作原理：给待识别电缆加一特殊的信号，用接收机接收，利用这一特性便能识别出要找的电缆(由于待识别的电缆停电，可直接加信号，测试简单，原理不再赘述)。

带电电缆识别仪目前采用的识别方法主要有GPS法和脉冲耦合法。

GPS法带电电缆识别仪采用GPS 同步时钟信号控制，使功率信号发生器的输出信号相位与GPS 秒脉冲同步。

选择目标电缆的方法为：目标电缆检测出的交流信号相位与GPS 同步，非目标电缆不同步，采用这种测试方法的带电电缆识别仪设备价格极其昂贵，目前主要是国外生产。

带电电缆识别仪的工作原理概述带电电缆识别仪（Cable Fault Locator）是一种用于检测和识别电力线路故障的设备。

它通过测量电缆中的电流、电压和电阻等参数，可以精确地确定故障的位置和类型。

本文将介绍带电电缆识别仪的基本原理和工作方式。

原理带电电缆识别仪主要采用两种测量方法，即电流法和电压法。

电流法是指通过测量电缆中的电流来确定故障位置，而电压法则是通过测量电缆终端的电压变化来确定故障位置。

这两种方法都可以在带电状态下进行，从而大大提高了检测的效率。

电流法的原理是基于欧姆定律，即电流与电阻成反比。

当电缆发生故障时，电缆的电阻值会发生变化，电流也会随之变化。

通过测量故障前后的电流值，可以计算出电缆的电阻变化量，从而确定故障的位置。

电压法的原理则是基于电缆两端电压的变化。

当电缆发生故障时，电缆两端的电压会发生变化，这个变化可以被测量出来。

通过测量故障前后的电压值，可以计算出电缆受损部位的阻抗，从而确定故障的位置。

工作方式带电电缆识别仪的工作方式主要分为三个步骤：信号注入、信号接收和信号处理。

下面将详细介绍这三个步骤的具体操作。

信号注入首先，需要在电缆两端分别接入一个发生器和一个接收器。

发生器会注入一定的信号电流或电压，而接收器会接收信号电流或电压，并将其返回给带电电缆识别仪。

信号接收接下来，需要在电缆上扫描并检测信号的强度和频率变化等信息。

这个过程需要使用特殊的探头和测量仪器。

通过观察信号的变化，可以识别出电缆中的故障点，并确定故障的类型和位置。

信号处理最后，需要对接收到的信号进行处理和分析。

这个过程需要用到专门的软件和算法，可以根据信号的特征和频率分析结果，准确地定位故障点并输出报告。

结论带电电缆识别仪是一种可靠、高效的检测设备，通过电流法和电压法的测量手段，可以精确地检测和识别电缆故障，并提供详尽的故障报告。

在电力生产和维护中，带电电缆识别仪将发挥越来越大的作用。

带电电缆识别仪原理及操作带电电缆识别仪工作原理将电网输入的220VAC电源经电子技术变换为识别所需的大功率特殊信号，此信号通过专用发射钳加在待识别带电电缆的一点，根据电磁感应原理，在该电缆沿线必然产生与发射信号规律一致的感应信号，在测试现场用高灵敏的手持接收机检测测现场所有电缆，根据手持接收机指示即可准确找出所加信号之电缆（即待识别电缆）。

带电电缆识别仪仪器组成本仪器由识别仪电源、接收钳、手持接收机等组成识别仪电源面板布局：A.电压指示：显示电源输出电压值。

B.电流指示：显示输出电流瞬时平均值。

C.“频率调节”旋钮：用来调节输出电源断续频率，接收机显示信号闪动频率应和电源输出频率一致。

D.输出插孔：使用时将发射钳的插棒（连接线）插入，并注意插紧。

E．“测试按键”：按下该键电源开始输出，弹起则不输出。

F.电源插座：识别仪主机电源带保险丝插座，。

G.欠压指示灯。

手持接收机：1. 手持接收机下侧有一电位器，可调节接收灵敏度。

2. 手持接收机下侧有一BNC接口，使用时连接接收钳。

注意：灵敏度以表针左右摆动20-80% 左右为宜。

不要太灵敏，以免“打表”！ 带电电缆识别仪使用1. 带电电缆识别仪接线方法分为直连法和耦合法：A、直连法只适用于不带电电缆的识别，B、耦合法带电不带电都可以进行识别2. 直连法：将待识别的电缆接地线断开，将仪器信号电流输出线（红夹子）接任一好相，该相另一端接大地。

信号电流回流线（黑夹子）接大地。

3. 识别方法：首先判断相位，以表头指针的初始摆幅为准，让电流顺着接收钳指示的方向流过。

如果是待识别的电缆，那么表头指针的初始摆动方向应该是向右。

在相位判断过程中，如果出现多条电缆同相位的情况可以进行幅度对比，调整接收器灵敏度旋钮到合适位置，对幅度进行对比，幅度最大的就是待识别电缆。

4. 电缆识别仪耦合法：使待识别电缆两端与大地相连（通过芯线、屏蔽或者铠都可），构成闭合回路。

调整接收器灵敏度旋钮到合适位置，对幅度进行对比，幅度最大的就是待识别电缆。

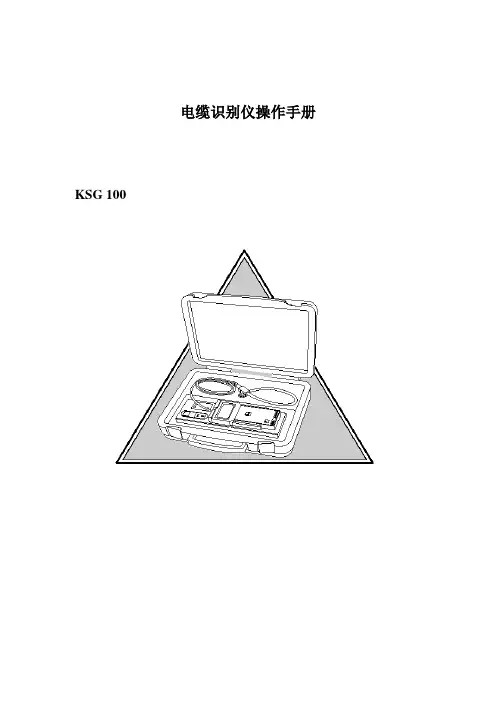

电缆识别仪操作手册KSG 1001．产品信息功能描述：概述电缆识别仪KSG100是用来从电缆束中识别电缆，即适用于单芯电缆，也适用于多芯电缆。

最先进的技术，简便的操作系统，使此仪器真正走在了市场的最前沿。

系统构成发生器接收器KSG 100电缆识别仪包含两部分：一个发生器与一个带柔性耦合线圈的接收器。

这两部分都带有微型操纵器，这样就能彼此之间相互联系。

先进的软件对多个因素进行检查，因此保证了系统不仅操作简单，而且测量结果最为可靠。

操作原理KSG 100发生器包含一个电容器，能充电，并能向目标电缆放电，充/放电过程由一个微型处理器操纵。

由发生器发出电流脉冲，在电缆周围产生了一个磁场，柔性耦合线圈中感应出一个电压。

同时，接收器插在发生器上充电，并通过一系列数据交换对接收器校准。

在此过程中，试品务必连接成可通电流的回路。

柔性耦合线圈被用来耦合目标电缆上的电流脉冲；接收器的显示屏上显示出电流脉冲的方向与幅值。

电流脉冲幅值与回路电阻有关。

为了能清晰地确定电流方向，红色标记为正极输出，柔性耦合线圈上有箭头标记。

操作步骤仪器最要紧的优点之一就是操作简单，显示的图标清晰简单易懂。

发生器与接收器连接到同一端，以确保极性正确 接收器与发生器进行校准。

假如没有可测量信号，会显示一个信息代码。

校准过后就能够将接收器摘下，带到需要对电缆识别的地点了。

将柔性耦合线圈绕在目标电缆上，注意要将线圈上的箭头指向电缆末端。

推断目标电缆的条件：• 方向为正• 幅值大于64%其它所有 电缆都不可能满足这些条件。

图标说明：符 号表 示 电量指示假如此图标闪动，说明电源电量已达到最小状态。

表示位于连接发生器的位置。

柔性耦合线圈的图标。

在校准期间，柔性耦合线圈务必绕在连接发生器的位置。

警告：产生了一个错误，请参阅信息代码表。

信息：表示有一个信息代码，按下信息按钮后，代码将显示出来。

CODE （代码）将与信息代码一同显示出来。

减号标志：表示电流方向为负。

电缆故障测试仪原理
电缆故障测试仪原理：
电缆故障测试仪是用于检测电缆中的故障位置和类型的一种仪器设备。

其原理是基于频域反射技术（FDR）和时域反射技术（TDR）。

在测试前，测试仪通过发射电磁波信号（如电压、电流或光脉冲）进入电缆中。

当信号遇到电缆中的故障（如开路、短路或局部故障）时，一部分信号会反射回来。

对于基于频域反射技术的测试仪，它会分析反射信号的频率特性。

不同类型的故障会导致不同的频率响应，通过对反射信号的频率分析可以确定故障的位置和类型。

对于基于时域反射技术的测试仪，它会分析反射信号的时间特性。

测试仪会测量信号往返的时间，根据信号的传播速度和时间来计算故障的距离。

无论是频域反射技术还是时域反射技术，测试仪都会将收到的反射信号进行处理和显示。

通常会以波形图或者故障距离值的形式展示结果。

通过使用电缆故障测试仪，用户可以快速定位电缆中的故障，并准确识别故障的类型。

这样就可以有效地提高故障排除的效率和准确性，为电缆维护和维修提供有力的技术支持。

电缆识别仪四种测量方法，识别仪测量过程电缆屏蔽层通常与地相连，如果电缆束中，其它电缆也接到公共地上，发生器上黑色输出插孔可连到公共地上，返回电流在几根电缆屏蔽层进行分配，将返回电流分成许多支流，意味着被识别电缆的差值电流较大，有用信号较清楚，“差值”的意思是输出电流和其分得的返回电流在同一通道内，如图1所示，图中有5根电缆，4号电缆是我们需要识别的，要识别的电缆中“输出电流”为20A。

假设返回电流在所有电缆的屏蔽层中平均分配，在要测的电缆中应有4A的返回电流，要识别的电缆中的差值为：20A（输出）－4A（返回）＝16A（差值）电缆识别案例二：如果被测电缆的屏蔽层从系统地中断开，其差值将会得到改进，在该电缆的屏蔽层中，没有返回电流，如下图：图中有5根电缆，4号电缆是我们需要的电缆，要识别的电缆中“输出电流”为20A，由于电缆屏蔽层与地断开，在其余4根电缆中分得的返回电流为：20A/4＝5A，要识别电缆的电流差值为：20A－0＝20A。

电缆识别案例三：用作返回电路的屏蔽层数量越少，从差值法中得到的读数越小，极限情况是仅有两根电缆的情况，如图：在图中有两根电缆，1号电缆是要识别的电缆，要识别的电缆中输出电流为20A，返回电流在两根电缆的屏蔽层中分配，因此每根电缆的屏蔽层的返回电流为10A，产生的电流差为：20A－10A＝10A。

将电缆屏蔽层从公共地上断开，改善发生器的接地状况，在电缆远端加一地钉，差值电流会得到改善。

图中有两根电缆，1号电缆是要识别的电缆，要识别的电缆中输出电流为20A，返回电流在2号电缆屏蔽层中为10A，产生的值电流为：20A－0A＝20A电缆识别案例四：如果没有屏蔽层来构成返回电路，返回电路可通过地钉来实现，此时需要两个地钉，一个地钉在电流远端与电缆芯线相相连，另外一个与主机黑色输出插孔相连，如下图所示：图中有两根电缆，1号电缆是我们要识别的电缆，要识别电缆的输出电流为20A，返回电流通过地钉经大地回到发生器。

目录1、概述 (3)2、主要功能特点 (3)3、主要技术指标 (3)4、工作原理 (3)5、面板、结构及使用说明 (4)5.1主机面板及结构说明 (4)5.2手持接收器结构及面板说明 (4)6、操作说明 (5)6.1识别步骤 (5)6.2 识别接线及方法 (5)7、停电电缆的识别 (7)7.1用与带电电缆识别完全相同的接线和操作方法 (7)7.2用输出耦合钳给待识别停电电缆的相线耦合信号的方法 (7)8、特殊情况的处理 (7)8.1电缆铜屏蔽层被盗割，但不知发生何处的查找与识别 (7)8.2 电缆铜屏蔽层被盗割，知道盗割位置但不知该电缆是否带电，也不知该电缆始端在哪里的查找与识别（必须一根一根进行识别）。

(8)8.3 待识别电缆外绝缘护套破损造成金属外护套中间有接地时的电缆识别 (9)9、装箱清单 (10)安全警告1、方向、幅度双判据：由于现场复杂幅度不好区别时，仅凭方向完全可以识别。

2、所有接线完毕后，再打开仪器电源开关，否则仪器接线柱可能出现打火现象。

3、带电电缆识别时：首先必须在可确认的待识别电缆的始端头（或终端头）附近，且离开始端头（或终端头）足够安全的位置将识别仪信号源（主机）的输出通过仪器所配的输出耦合钳钳在待识别电缆上，距输出钳3－5m将识别测试钳可靠连接手持指示器后钳在待识别电缆上以验证仪器发射、接收正常，且确认接收钳的方向，待一切正常后将接收部分带至待识别现场进行识别。

见6.1，6.2。

4、停电电缆识别时：如果可以确认待识别电缆的铜屏蔽层及其两端接地完好、可靠仍应按上述1条操作进行识别；如果担心待识别电缆铜屏蔽或地线不可靠可以将输出钳钳在待识别停电电缆的相线上，这时务必将对应相线的始、终端可靠接大地，同时将待识别电缆始、终端的地线解开，按上述1条：距输出钳3－5m将识别测试钳可靠连接手持指示器后钳在待识别电缆上以验证仪器发射、接收正常，且确认接收钳的方向，待一切正常后将接收部分带至待识别现场进行识别。

电缆鉴别仪工作原理电缆鉴别仪是一种用于检测电缆线路的工具，它可以帮助我们准确地识别电缆的类型、状态和连接情况。

电缆鉴别仪的工作原理主要包括信号发射和信号接收两个过程。

信号发射是电缆鉴别仪工作的第一步。

当我们需要鉴别一根电缆时，首先要将电缆鉴别仪的发射端与该电缆的一端连接。

发射端会向电缆中发送一个特定的信号，这个信号可以是一个特定频率的电流或者是一种特殊的编码。

信号的发送方式可以根据具体的电缆鉴别仪而有所不同。

信号接收是电缆鉴别仪工作的第二步。

在信号发射后，电缆鉴别仪的接收端会接收到由电缆传输过来的信号。

接收端会分析信号的特征，通过对比已知的信号库，判断电缆的类型和状态。

一些高级的电缆鉴别仪还可以通过信号的特征来判断电缆的连接情况，例如是否存在接地、短路等问题。

电缆鉴别仪的工作原理基于电缆的特性和信号的传输。

不同类型的电缆在传输信号时，会有不同的响应特征。

电缆鉴别仪通过对这些特征进行分析，可以确定电缆的类型。

同时，电缆的状态也会对信号的传输产生影响，例如电缆的损耗、干扰等都会对信号的特征产生变化，电缆鉴别仪可以通过这些变化来判断电缆的状态。

此外，电缆的连接方式也会对信号的传输产生影响，电缆鉴别仪可以通过对信号的传输路径进行分析，来判断电缆的连接情况。

电缆鉴别仪的工作原理虽然简单，但是在实际应用中却非常重要。

电缆是电力、通信等行业中的重要设备，正确鉴别电缆的类型、状态和连接情况，对于保证电缆线路的正常运行非常关键。

电缆鉴别仪可以帮助我们快速准确地进行电缆线路的诊断和维护，提高工作效率和安全性。

总结起来，电缆鉴别仪通过信号的发射和接收来识别电缆的类型、状态和连接情况。

通过分析信号的特征，电缆鉴别仪可以判断电缆的类型；通过分析信号的变化，电缆鉴别仪可以判断电缆的状态；通过分析信号的传输路径，电缆鉴别仪可以判断电缆的连接情况。

电缆鉴别仪的工作原理简单而重要，它为我们提供了一种便捷高效的电缆线路诊断工具，有助于提高工作效率和保障线路的安全运行。

基于图像识别技术的电缆计米仪设计与应用电缆计米仪是一种广泛应用于电力、通信等领域的测量仪器，用于测量电缆的长度。

随着科技的发展，基于图像识别技术的电缆计米仪正逐渐成为业界的研究热点。

本文将介绍基于图像识别技术的电缆计米仪的设计原理、应用场景以及相关技术挑战等方面的内容。

一、设计原理1. 图像采集：通过相机等设备采集电缆图片，并将其转换为数字信号。

2. 图像预处理：对采集到的图像进行去噪、增强、边缘检测等处理，以提高后续图像识别的准确性。

3. 特征提取：通过图像处理算法，提取电缆图片中的特征，如颜色、纹理、形状等。

4. 图像识别：利用机器学习、深度学习等技术，对提取的特征进行识别和分类，判断图像中电缆的位置和长度。

5. 长度计算：根据电缆的位置信息，结合适当的数学算法，计算电缆的长度。

6. 系统反馈：将计算得到的电缆长度信息反馈给操作者，可以通过显示屏、打印机等方式进行显示和输出。

二、应用场景1. 电力行业：电缆是电力传输的重要组成部分，精确测量电缆的长度对电力工程的设计、施工、维护等环节都具有重要意义。

基于图像识别技术的电缆计米仪可以提高工作效率和准确性，减少人工测量的误差。

2. 通信行业：随着信息时代的到来，通信网络得到了广泛的应用和发展。

在通信线缆的安装和维护过程中，电缆计米仪可以快速、准确地测量线缆的长度，帮助工程师进行线缆敷设和维护。

3. 建筑行业：在建筑工程中，电缆的铺设和维护是一项重要任务。

基于图像识别技术的电缆计米仪可以大大提高电缆测量的准确性和效率，减少人力成本和工期。

4. 军事领域：在军事领域，安全和保密性是至关重要的。

基于图像识别技术的电缆计米仪可以帮助军事工程师快速、准确地测量电缆的长度，促进军事设施的规划和维护。

三、技术挑战1. 图像质量：图像质量对于图像识别的准确性和稳定性很重要。

在复杂环境下，如光照条件不均、电缆细节模糊等情况下，图像质量的提升是一个技术难题。

2. 数据量大：电缆计米仪需要处理大量的图像数据，这对计算资源和算法性能提出了挑战。

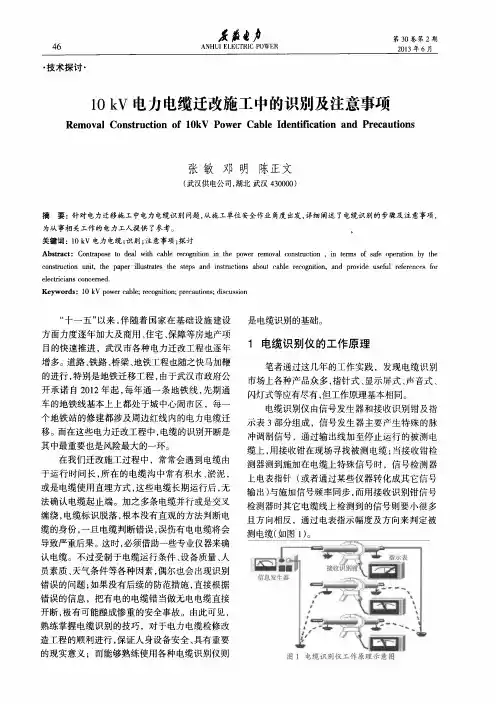

电缆识别仪的工作原理电缆识别仪信号发生器由交流电源供电，它对已断电的、要识别的电缆加上固定周期单极性的直流脉冲。

发生器输出线连在电缆芯线和接地点或地钉上，该电缆线铠装与大地断开，芯线在远端与接地点或地钉相连，该回路可传导脉冲电流，它可由识别仪上的表头读出，电流大小由环路电阻决定，环路电阻应尽可能小。

识别仪接线图如图2所示识别仪图2 识别仪接线图发射机与接收机开始正常工作后，传感器线圈中感应的电压在接收机表头中显示出来，表头指针摆动方向可显示电流方向，即只有电流流出的这根电缆指针向右偏并且摆幅较大，这根就是要找的电缆。

所有其它电缆只流过返回电流，指针向左偏并且摆幅极小。

接收机上的输出调节旋钮可调整信号强度。

1.仪器供电电缆识别仪主机由交流220V供电。

传感器传感器是一电流变换器，钳口内部尺寸为120mm。

当电流流过测试电缆，在传感器内感应出电压，电压幅度由电流强度决定，其极性由电流方向决定。

2.安全测试一定要进行以下安全测试，以避免造成人员伤亡或损坏电缆识别仪及其它设备。

使用电缆识别仪时，要对被测电缆进行带电检查，并确保该电缆处于无电状态。

将仪器接入被测电缆前，要对其附近末加保护的仪器或电缆进行安全检查，并将这些带电部分用绝缘材料进行安全保护。

准备测试1、主机准备连接：1）在进行测试工作之前，将被测电缆断电，其周围环境应处于安全状态。

2）发生器与被测电缆相连，红色夹子与被识别电缆的一根芯线或几根芯线連到一起。

将黑色夹子与地钉相連。

3）将电缆远端的芯线与地钉相連。

4）将电缆两端的铠装与地线断开。

5）将电源线插入电源插座。

开机：1) 打开主机电源开关，对主机供电。

2) 主机开始间断向电缆发出脉动直流信号，输出脉动电流信号为30A左右。

2、接收机准备1）缓慢调节灵敏度旋钮，使电表开始指示。

2）注意传感器插入电缆的方向及接收机表头摆动幅度的大小。

测试1、设置测试回路为保证仪器的正常使用，应注意设置测试回路。

电缆识别仪作用是什么？产品如何选型？如何正确使用操作？说明书哪里有免费下载？电缆识别仪是用于在电力电缆架设、迁移维护以及故障处理中将某一特定电缆从一束电缆中识别出来的专用仪器。

它在识别某一特定电缆时除了将电流方向作为标准，还将电流幅度值作为判断标准，这种双重判断标准更可能可靠准确地识别电缆。

该仪器是一小型化手提式、紧凑型设备，装在铝合金箱内，由一个发生器，一个带卡钳的接收机及连线构成。

产品虽小，但实用性很强，操作时需要按照说明书的要求进行，如有不明白可向生产厂家进行咨询。

电缆识别仪组成详细说明：此仪表构造相对较为简单，操作菜单采用全中文，电缆识别仪用来从电缆束中识别电缆，即适用于单芯电缆，也适用于多芯电缆。

最先进的技术，简便的操作系统，使此仪器真正走在了市场的最前沿。

电缆识别仪包括两部分：一个发生器和一个带柔性耦合线圈的接收器。

这两部分都带有微型控制器，这样就能彼此之间相互联系。

先进的软件对多个因素进行检查，因此保证了系统不仅操作简单，而且测量结果最为可靠。

此仪表属于高科技产品，在操作之前一定要先看会说明书，不可乱操作。

电缆识别仪校准方法详细说明：此仪表构造相对较为简单，操作菜单采用全中文，在电缆识别工作开始之前，先要对目标电缆进行分析。

在这个过程中，柔性耦合线圈要绕在电流脉冲输入处的电缆上。

校准假设回路电阻<2Ω，只能外接2Ω电阻串联到电路中。

按下START按钮后，接收器分析试件的干扰和脉冲幅值。

由于信号幅值与回路电阻有关，接收器自动将内部幅值设置为100%输出幅值。

这样就确保评估目标电缆时不仅利用了电流脉冲的方向，而且利用了幅值。

在校准的最后一步，发生器利用一个精确的四秒周期时间，对接收器进行同步。

进行同步的原因是在后面的电缆识别期间，接收器只在100ms期间内评估脉冲。

这样就增大了识别过程的可靠性，减少了Goldcap充电器的耗电量，接收器内部的处理器使待机状态下处于省电模式。

同步结束时，显示GO的图标，表示用户可以摘下电缆上的柔性耦合线圈，取出发生器中的接收器，然后到现场进行电缆识别。

电缆识别仪如何进行如何进行电缆识别工作电力工作者在工作中，经常需要对各种电缆进行识别，因此需要用到电缆识别仪，但是很多人都不知道该设备应当如何使用，本文就以YTC601电缆识别仪为例，来给大家简单介绍电缆识别仪如何进行如何进行电缆识别工作。

把Φ200mm柔性线圈按照图示箭头方向依次环绕在各条电缆上。

以下接线图适合于目标电缆为停电电缆的现场识别，请确认柔性线圈上的箭头指向电缆远端（电缆芯线接地的那一端），即注意脉冲编码电流信号正输入的方向。

注意：请勿将线缆靠近线圈接口处进行测量，以免造成误差。

识别步骤1、确认发射机工作正常：请严格按照发射机说明书中的要求进行检查。

2、近端识别确认：在发射机一端用柔性线圈卡住电缆有铠装或铜屏蔽的部位（如果有困难，就卡住发射机的红色连接线）；柔性线圈接口上的箭头指向电缆远端；调节增益，让彩色电子表盘指示8或9，绿色光栅顺时针动态指示。

屏幕下方显示“电缆识别成功”，并伴有“嘀”提示音。

注意：这一步可以确认采用多大的增益合适，发射机输出信号强，接收机所用的增益就小。

增益调节：按左右箭头键分别用来减小或增大增益，1-6级，第6级最强，按动左右箭头键时，接收机内的信号增益会随之改变，液晶上的光标也会移动到相应的增益大小数字上。

3）目标识别：在需要识别的地方，让柔性钳上的箭头指向远端，用柔性线圈依次卡住每一根电缆，观察液晶，等待显示测量结果。

当绿色光栅顺时针动态指示，下方显示“电缆识别成功”，并伴有“嘀”提示音时，证明这条电缆就是目标电缆；当红橙色光栅逆时针动态指示，下方显示“非目标电缆”，或者没有光栅指示，下方显示“无识别信号”，没有“嘀”提示音，则证明是其他电缆。

“嘀”提示音响起间隔为2秒和1秒。

1、将红色鳄鱼夹线接入接收机对应的红色U端口，黑色鳄鱼夹线接入对应的黑色COM端口。

2、红色线连接电缆线芯，黑色线连接系统地。

如果线缆带有电压，则液晶显示当前交流电压值；如果没有交流电压，则显示0V。
