GSTQ-2000多功能低压台区识别仪 说明书_彩色

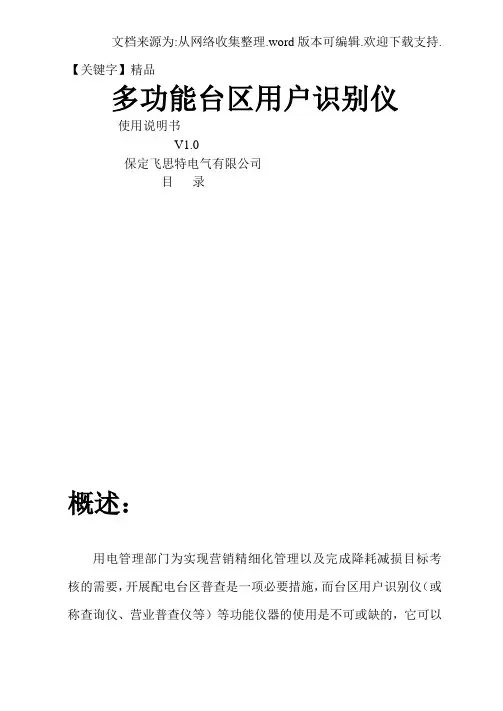

【关键字】精品多功能台区用户识别仪使用说明书V1.0保定飞思特电气有限公司目录概述：用电管理部门为实现营销精细化管理以及完成降耗减损目标考核的需要，开展配电台区普查是一项必要措施，而台区用户识别仪（或称查询仪、营业普查仪等）等功能仪器的使用是不可或缺的，它可以查清用户是由哪台变压器、哪条线路、甚至于哪相供电等信息，将会真实反映配电台区下每一个用户的基础数据资料，提升用电管理部门台区管理手段。

我公司研发的多功能台区用户识别仪包括主机和手持分机，主机安装在配电变压器三相低压侧，普查人员携手持分机在用户侧开展识别。

为保证检查的准确度，我公司产品采用脉冲电流通讯和电力载波通讯结合进行台区识别。

在相邻台变共高压、地、共电缆沟的情况下也可准确尝试，脉冲电流法和电力载波信号法可结合使用，也可单独使用。

由于脉冲电流信号不会传播到其它线路上，而且传输距离可以非常的长（理论上可无限远），所以台区用户识别仪可以准确可靠的识别所有用户，不会误判，也不存在无法识别的用户。

一、产品简介1.1 产品组成该产品主要由主机和手持分机组成。

1.2 主要功能，手持分机可以对用户用电接线情况进行尝试，提示尝试线路的变压器及相别。

，可由分机发送脉冲电流信号，主机接收确认的方式确定用户的台区和相别。

，主机可显示变压器低压侧电压、电流、角度、有功功率、无功功率、功率因数等参数。

，可使用一只钳表查询零线上的分机脉冲信号，以确定用户分属哪个台变（零线A钳尝试功能）。

1.2.6 可对变压器的用电分支进行测量，确定用户属于那台变压器的哪路开关。

1.2.7 可在同一台区下，使用一主机，多分机尝试在主分机通讯过程中，可对通讯成功次数进行累加，以方便在复杂恶劣电力环境下进行判断。

，简单实用1.3 技术参数3 × 220V；分机AC 220V；200A、500A、1000A（推荐500A、钳口尺寸85×50mm）；+；；；（无脉冲电流发送时）10A；载波通讯：大于3km；脉冲电流通讯：大于5km；二、使用方法2.1接线1）将尝试线按红、绿、黄、黑色分别与主机接线端子UA、UB、UC、U0连接好，另一端用夹子连接变压器或配电房的三相四线上。

国网专变采集终端技术与使用说明书目录1、概述 (3)2、执行标准 (3)3、GK200技术参数 (4)3.1 型号命名 (4)3.2 供电方式 (4)3.3电源要求 (4)3.4性能指标 (4)3.5输入回路 (5)3.6输出回路 (5)3.7通道接口 (5)3.8停电运行 (6)3.9外壳与结构 (6)3.10使用环境 (6)3.11端钮盒 (6)4、GK200主要功能 (7)4.1、数据采集功能 (9)4.2数据处理功能 (9)4.3 参数设置和查询 (13)5、GK200人机交互功能 (17)5.1显示界面风格...............................................................5.2液晶使用附加说明...........................................................6、安装及接线 (18)6.1 安装准备 (18)6.2 终端安装一般要求 (18)6.3 终端接线和铺设一般要求 (18)6.4 终端安装方法 (18)1、概述GK200专变采集终端采用高性能32位的ARM微处理器、实时操作系统，具有功能强大，处理速度快，运行稳定可靠等优点。

广泛应用于大用电户、配变对用电量进行采集计算，控制和管理。

该终端设备设计制造符合了《电力用户用电信息采集系统技术规范》、《电力用户用电信息采集系统型式规范》和国家电力、电子、通讯的相关标准。

具有电度量采集、远程抄表、电量计算、功率计算、需量计算、历史数据查询、远程或本地定值设置、功控、电控，购电控、遥测、遥信、负荷越限报警、通讯等功能，可以通过GPRS 网络等方式进行远程数据传输。

2、执行标准终端产品的设计符合下列国家相关标准规定：GB/T 4208-2008 外壳防护等级(IP 代码)GB/T 13384-2008 机电产品包装通用技术条件GB/T 17215.211-2006 交流电测量设备通用要求试验和试验条件第11部分：测量设备GB/T 2829-2002 周期检验计数抽样程序及表(适用于对过程稳定性的检验) DL/T 533-2007 电力负荷管理终端DL/T 645 多功能电能表通信规约DL/T 698.1-2009 电能信息采集与管理系统第1部分：总则DL/T 721-2000 配电网自动化系统远方终端Q/GDW 129-2005 电力负荷管理系统通用技术条件Q/GDW 130-2005 电力负荷管理系统数据传输规约Q/GDW 373-2009 电力用户用电信息采集系统功能规范Q/GDW 374.3-2009 电力用户用电信息采集系统技术规范第三部分：通信单元技术规范Q/GDW 375.1-2009 电力用户用电信息采集系统型式规范第一部分：专变采集终端型式规范Q/GDW 376.1-2009 电力用户用电信息采集系统通信协议第一部分：主站与采集终端通信协议Q/GDW 379.2-2009 电力用户用电信息采集系统检验技术规范第二部分：专变采集终端检验技术规范GB/T 5169.11-2006 电工电子产品着火危险实验第11部分：灼热丝/热丝基本实验方法成品的灼热丝可燃性试验方法GB/T 16935.1-2008 低压系统内设备的绝缘配合第1部分：原理、要求和试验GB/T 17441-1998 交流电度表符号GB/Z21192-2007 电能表外形和安装尺寸Q/GDW 205-2008 电能计量器具条码JB/T 6214－1992 仪器仪表可靠性验证试验及测定试验(指数分布)导则DL/T 597-1996 低压无功补偿控制器订货技术条件DL/T 790.31-2001 采用配电线载波的配电自动化第3 部分：配电线载波信号传输要求第1 篇：频带和输出电平DL/T645-1997 多功能电能表通信规约国家电力公司(2005 年) 电力负荷管理系统通用技术条件国家电力公司(2005 年) 电力负荷管理系统数据传输规约YD/T 1214－2002 900/1800MHz TDMA 数字蜂窝移动通信网通用分组无线业务(GPRS)设备技术规范：移动台IEC 6100-6-1(1997) 居住、商业和轻工业环境通用抗扰性标准3、GK200技术参数3.1 型号命名3.2 供电方式使用三相供电，在系统故障(三相三线供电断一相电压，三相四线供电断二相电压)的条件下，终端能正常工作。

JK-TX-GST1000消防网络监控器说明书[1]安装、使用产品前，请阅读安装使用说明书。

请妥善保管好本手册，以便日后能随时查阅。

JK-TX-GST1000消防设施维保监控器安装使用说明书(Ver. 1.3, 2008.11)海湾消防网络有限公司JK-TX-GST1000消防设施维保监控器安装使用说明书地址：秦皇岛开发区长江东道80号海湾工业园电话：(0335)8502566 8502567 8502568E-mail:**************.cn传真：（0335）8502570I目录请妥善保管好本手册，以便日后能随时查阅。

(1)第一章公司简介 .......................................................................................................................... ... 1 第二章JK-TX-GST1000消防设施维保监控器技术参数 ........................................................ 1 第三章 JK-TX-GST1000消防设施维保监控器功能简介 .. (2)3.1 监控器自身基本功能............................................................................................................................... 2 3.2 与控制器的接口及相关功能. (2)3.3与监控管理中心上位机的接口及相关功能 (2)第四章用户使用说明 (3)4.1监控器结构概述······································································································································· 3 4.1.1 JK-TX-GST1000消防设施维保监控器面板说明··············································································· 3 4.1.2 指示灯区··············································································································································· 3 4.1.3 按键区··················································································································································· 4 4.2开机、关机与自检··································································································································· 4 4.2.1 开机······················································································································································· 5 4.2.2 关机······················································································································································· 5 4.2.3 主备电切换··········································································································································· 5 4.3 声音/消音·················································································································································· 5 4.4事件处理 (5)4.4.1 硬件故障··············································································································································· 5 4.4.2 通讯故障··············································································································································· 5 4.4.3 查询值班··············································································································································· 5 4.4.4 手动火警··············································································································································· 5 4.5控制器火警、故障、清除等串行信息的处理....................................................................................... 5 4.5.1 控制器火警处理................................................................................................................................... 5 4.5.2 控制器其它串行信息处理. (5)4.6端子及跳线说明······································································································································· 6 4.6.1 接线端子：··········································································································································· 6 4.6.2 跳线说明：··········································································································································· 6 4.7系统设置命令 .......................................................................................................................... ................. 6 4.7.1 +ID 设置用户编码.. (6)4.7.2 +TIME 设置系统时间 (6)4.7.3 +TELE 设置服务中心电话号码....................................................................................................... 7 4.7.4 +RING 设置电话振铃次数 ......................................................................................................... 7 4.7.5 +INPUT 设置输入通道属性 ............................................................................................................. 7 4.7.6 +CLEAR 清除历史记录.. (7)4.7.7 +INDEX 查询记录内容 (8)4.7.8 +CON 设置连接控制器类型........................................................................................................ 8 4.7.9 +SELFNO 设置连接控制器点名地址 (8)JK-TX-GST1000消防设施维保监控器安装使用说明书地址：秦皇岛开发区长江东道80号海湾工业园电话：(0335)8502566 8502567 8502568 E-mail:**************.cn传真：（0335）8502570II4.7.10 +TRTYPE 设置警情信息上传中心的方式 ........................................................................................ 8 4.7.11 +EIP 设置服务中心IP 地址（适用于TCP 方式的监控器） ..................................................... 8 4.7.12 +CIP 设置服务中心IP 地址（适用于GPRS 方式的监控器） (8)4.7.13 +SIGNUP 设置监控器报名时间 ........................................................................................................ 9 4.7.14 +DELAY 设置火警延时时间.. (9)4.7.15 TCP 通讯板设置（适用于TCP 方式的监控器） .. (9)第五章注意事项 .......................................................................................................................... ... 9 附录一：接线图 .......................................................................................................................... ... 10 附录二：TCP/IP 模块设置 .......................................................................................................... 11 附录三：GPRS 通讯底板设置 .. (12)JK-TX-GST1000消防设施维保监控器安装使用说明书地址：秦皇岛开发区长江东道80号海湾工业园电话：(0335)8502566 8502567 8502568 E-mail:**************.cn传真：（0335）85025701第一章公司简介海湾集团是专业从事楼宇自动化控制系统、火灾自动报警和消防联动控制系统及相关技术产品开发、生产、销售和工程服务的高科技企业，技术力量雄厚，检测手段齐全，管理体制严格，产品技术水平和产量居全国同行业前列。

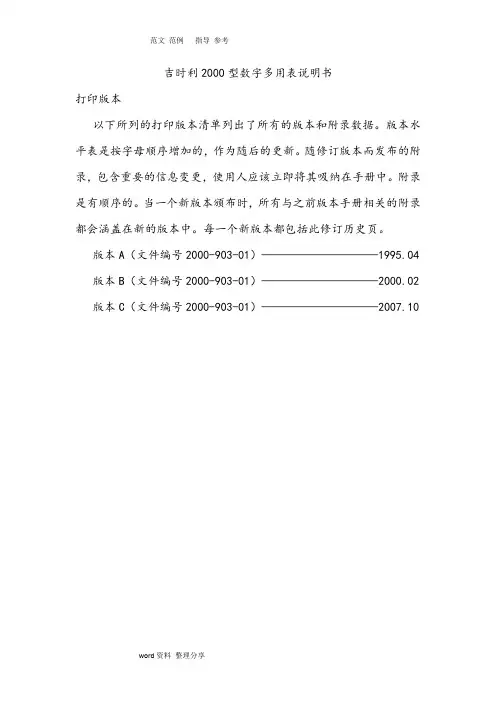

吉时利2000型数字多用表说明书打印版本以下所列的打印版本清单列出了所有的版本和附录数据。

版本水平表是按字母顺序增加的，作为随后的更新。

随修订版本而发布的附录，包含重要的信息变更，使用人应该立即将其吸纳在手册中。

附录是有顺序的。

当一个新版本颁布时，所有与之前版本手册相关的附录都会涵盖在新的版本中。

每一个新版本都包括此修订历史页。

版本A（文件编号2000-903-01）——————————1995.04 版本B（文件编号2000-903-01）——————————2000.02 版本C（文件编号2000-903-01）——————————2007.10安全预警应在使用本设备及相关设备前阅读本安全预警。

虽然设备使用时电压安全，但是仍有不安全的情况存在。

本设备须由有资质的人员操作，能够识别震击危害和类似的安全隐患，以避免可能发生的伤害。

使用前，仔细阅读并遵守所有的安装、操作、维护信息。

参考用户文件。

如果不按说明使用，产品的保护措施预警将会受到破坏。

产品用户类型：负责人：对设备使用与维护负责的个人或团队，确保按说明操作设备以及操作人员接受过培训。

操作人员：使用设备的人员。

必须经过安全流程培训，合适的使用设备。

防止电击和电压电路的危害。

维护人员：常规流程的产品维护，确保其运行稳定，例如，设置线电压或是替换消耗材料。

用户手册对维护流程进行了说明。

如果操作人员进行维护，则需明确的说明流程。

否则，只能由客户人员进行。

客服人员：培训电路工作，安全安装与维修设备。

只有经过合适的培训，客户人员才能完成安装和客服流程的工作。

Keithley设备产品是基于设定的测量范围I和II的电子信号设计的，测量范围见国际电工委员会（IEC）标准IEC60664中的描述。

大多数的测量、控制和数据I/O信号就是测量范围I，并且绝不能直接连接电源电压，或高瞬态过电压的电源电压。

测量范围II的连接要求与本地AC电源接线关联的高瞬态过电压的电源电压的安全。

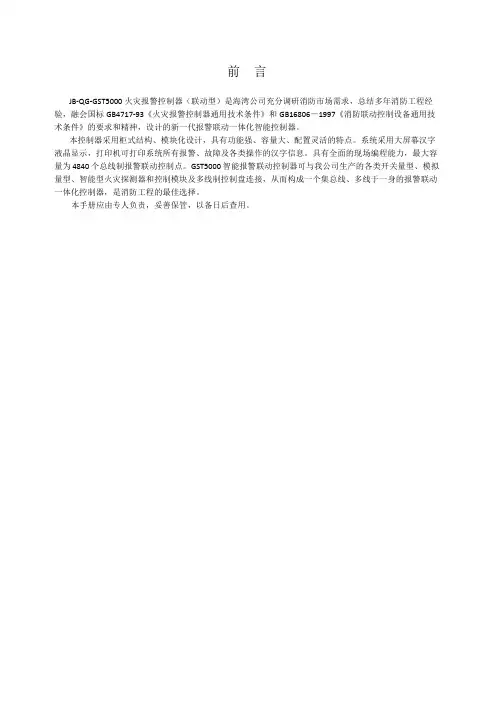

前言JB-QG-GST5000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-93《火灾报警控制器通用技术条件》和GB16806－1997《消防联动控制设备通用技术条件》的要求和精神，设计的新一代报警联动一体化智能控制器。

本控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。

系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。

具有全面的现场编程能力，最大容量为4840个总线制报警联动控制点。

GST5000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。

本手册应由专人负责，妥善保管，以备日后查用。

目录第一部分 .................................................................................................................................................................... 概述............................................................................................................................................................................................ 第一章公司简介 ............................................................................................................................................................ 第二章JB-QG-GST5000火灾报警控制器(联动型)简介 ........................................................................................... 第二部分 ............................................................................................................................................ 结构·安装·调试............................................................................................................................................................................................ 第三章JB-QG-GST5000控制器结构及配置说明......................................................................................................3.1控制器结构及配置方式概述 ..............................................................................................................................3.2JB-QG-GST5000控制器主机结构说明 .............................................................................................................3.2.1 按键及面板设置说明 ..................................................................................................................................3.2.2 控制器主机内部结构说明 ..........................................................................................................................3.364路手动消防启动盘结构说明..........................................................................................................................3.3.1 面板结构说明..............................................................................................................................................3.3.2 内部结构说明..............................................................................................................................................3.4LD-D02智能电源盘结构说明............................................................................................................................3.5LD-KZ08多线制控制盘结构说明......................................................................................................................3.5.1 控制盘外观说明..........................................................................................................................................3.5.2 控制盘背面结构及接线端子说明 ..............................................................................................................3.6控制器主电源盒端子说明 ..................................................................................................................................3.7控制器典型配置及内部结构说明.......................................................................................................................3.7.1 典型配置外观示意 ......................................................................................................................................3.7.2 内部结构及连接线示意 ..............................................................................................................................3.7.3 控制器对外接线端子说明 .......................................................................................................................... 第四章安装与调试 ........................................................................................................................................................4.1开箱检查 ..............................................................................................................................................................4.2机柜的安装条件及方式 ......................................................................................................................................4.3开机检查 ..............................................................................................................................................................4.4外部设备检查 ......................................................................................................................................................4.5接线和设置 ..........................................................................................................................................................4.6调试 ..................................................................................................................................... 错误!未指定书签。

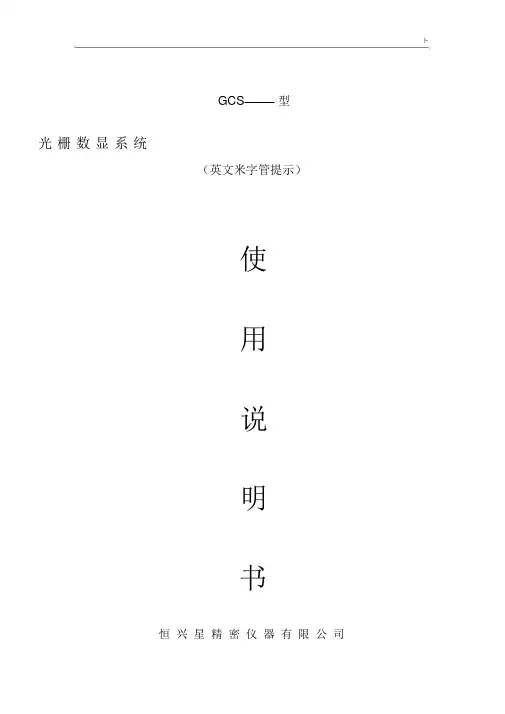

!-GCS型光栅数显系统（英文米字管提示）使用说明书恒兴星精密仪器有限公司尊敬的用户：欢迎您使用深圳市恒兴星最新开发液晶英文提示的GCS 光栅数显系统，恒兴星光栅系统广泛用于铣床、磨床、镗床、线切割、车床，它的应用有助于提高生产效率、显示直观、操作方便、精度准确、重复性稳定，是模具制造业、机械加工业、精密测量仪器必不可少的装置。

本系统设置多种智能化功能，如SDM300点记忆、等分圆和椭圆、斜面加工、R的加工 8个面选择、分中功能的用法，还配置了计算器，等等功能，使用起来十分方便。

应用恒兴星的光栅数显系统，不须经过培训，按照英文使用说明书每步提示一看就懂。

最适合刚使用操作的新手，对于熟练得操作者更是得心应手。

要想了解有关的细节请详细阅读使用说明书。

安全注意事项：打开产品包装，取出箱内数显表与电子尺相接，然后插上电源检查显示是否正常。

①开箱后检查外观是否完好，若有故障应立即联系本公司销售部，切勿自行拆卸维修。

②本装置使用110V～220V， 50Hz～60Hz 的交流电源，电源插头是带有接地脚的三芯电源插头。

三芯电源插座地线一定要接地牢靠。

③用户不可以自行打开机壳修理，表内有很高压电源以免造成人员伤害。

④本机壳是采用ABS工程塑料，不具防爆高温的环境中使用。

⑤平时不用时请关闭电源，可延长本产品使用时间。

⑥在雷雨天气时应关闭或拔掉电源线以免高压雷击电网引起表的电源电压突然猛增高而烧毁表内电源，给用户带来不必要的损失。

日常维护：①每天下班时，清洁时请关闭电源。

②用干布或毛刷擦拭数显表或电子尺防护外壳。

③不能用甲苯或乙醇清洗外壳。

④数显表外壳或显示窗的污迹可用洗衣粉和水搅匀用毛巾扭干水擦拭。

承诺：本公司产品如因用户使用操作不当造成电子尺和数显表的损坏，特别是因碰撞造成产品外观或内部损坏，或自行拆下电子尺限位，造成因超行程把尺撞坏，需本公司维修服务的，本公司要收取适当的材料费和维修费。

面板按键说明GCS-900目录功能目⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7清零⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8入坐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8公/ 英制示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8ABS/INC坐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9自分中⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 RI （找傅零位）⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11半径 / 直径⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11算器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 SDM300⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12周分孔⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18分孔⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21斜分孔⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25弧加工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27平滑弧加工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯35斜面加工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯39基本参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42高用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43光位移感器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯45光位移感器行程和安装尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯48安装示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯49故障分析与理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯50GCS- 英文提示光栅数显表，英文辅助显示智能表，采用高科技软件电子技术，功能多、易操作、可靠耐用，使机械加工的必备产品。

本手册主要介绍2000标准负荷(扭矩)测量仪的连线、校准、设置和使用方法，请用户在使用前仔细阅读。

一、2000标准负荷测量仪简介2000标准负荷(扭矩)系列测量仪是一款经过10年大量实践检验被最广泛认知的基础力学测量仪器，10年来先进的测量器具在基础力学测量领域中的推广应用和称重传感器在性能、质量、产能以及在世界市场上份额的增加，该系列仪器有着不可磨灭的贡献，应用领域包括：精密力值测量；扭矩测量、材料性能测试、应力应变测量、峰值测量以及基于应变原理传感器的生产检测领域。

相关的产品更新信息请参阅第3页。

2000A型仪表为最常用的测力计配套仪表，具有很高的可靠性和性能价格比，6或40个数据通道，额定显示分度5万，重复性、线性<0.01%FS， AD转换速率50~500次/秒，mV/V量值准确度：0.030%+0.020%(准确度采用相对于读数＋相对于量程的不确定度描述方法，以下同)，温度系数：<20ppm+10ppm，该款仪表主要应用于当量准确度为0.3%的标准测力计和常规力值测量。

2000B型仪表提供更高的准确度和测量效率，适用于当量准确度为0.1%的标准测力计、标准叠加式测力机和高要求测量需求，6或40个数据通道，显示分度20万，重复性、线性<0.005%FS，mV/V量值准确度：0.015%+0.010%，温度系数：<10ppm+5ppm。

2000D型仪表为扭矩测量仪表，6或40个数据通道，额定显示分度5万，重复性、线性<0.01%FS，AD转换速率50次/秒~500次/秒，mV/V量值准确度：0.030%+0.020%，温度系数：<20ppm+10ppm。

2000E型仪表为应变式传感器检测、补偿和调整的专用仪表，可直接显示传感器输出信号mV/V 的测量值，信号输入范围：-12mV/V~+12mV/V，最小分辨率：0.01 V/V(等效于6.5位数字电压表)，重复性、线性<0.005%FS，mV/V量值准确度：0.015%+0.010%，温度系数：10ppm+5ppm，内置传感器供桥电源，可替代“稳压电源＋数字万用表”的传感器检测、补偿和调整方法。

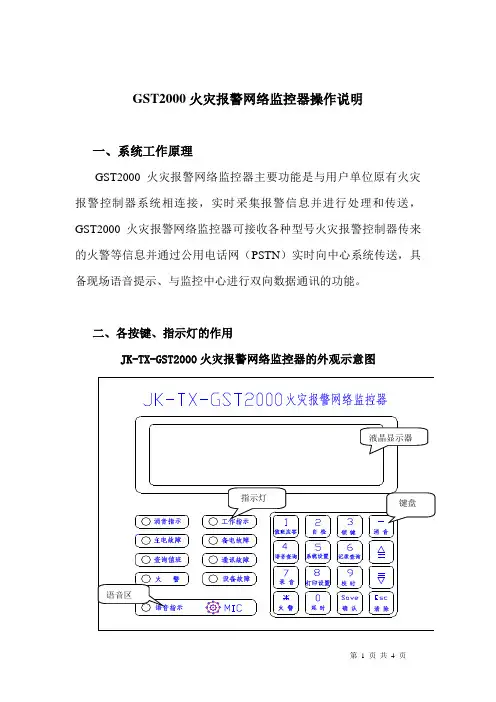

GST2000火灾报警网络监控器操作说明一、系统工作原理GST2000火灾报警网络监控器主要功能是与用户单位原有火灾报警控制器系统相连接，实时采集报警信息并进行处理和传送，GST2000火灾报警网络监控器可接收各种型号火灾报警控制器传来的火警等信息并通过公用电话网（PSTN）实时向中心系统传送，具备现场语音提示、与监控中心进行双向数据通讯的功能。

二、各按键、指示灯的作用JK-TX-GST2000火灾报警网络监控器的外观示意图指示灯含义说明：●消音指示灯：红色，现场有语音提示时按下消音键，监控器关闭提示语音，点亮此灯。

再按消音键“消音”指示灯灭，即在语音提示状态下该灯具有开关功能。

当有新警情发生时，恢复语音提示功能。

●工作指示灯：绿色，监控器上电工作时亮。

●主电故障灯：黄色，监控器检测到主电源故障时灯亮，主电正常或故障恢复后灯灭。

●备电故障灯：黄色，监控器检测到备电故障（备用电池损坏、电压过低或连接线断）时灯亮，备电正常或故障恢复后灯灭。

●查询值班灯：黄色，当巡检维护中心对用户值班人员进行是否在岗查询时亮，值班员在岗应答或在规定的时间内无应答，监控器自动向巡检维护中心报告值班人员在岗或漏岗，“查询值班”指示灯灭。

●通讯故障灯：黄色，监控器通讯板故障或所接电话线路故障时或与中心系统不能正常通讯时该灯亮，与中心系统通讯故障允许进行清除。

具体内容和操作见主界面液晶显示。

●火警灯：红色，收到火灾报警控制器火警信息或报监控器紧急火警时点亮，监控器进入通讯状态后自动熄灭。

●设备故障灯：黄色，火灾报警控制器关机时点亮，具体内容见主界面液晶显示。

三、遇警操作流程当入网单位火灾报警系统出现探头报警时，GST2000火灾报警网络监控器火警指示灯点亮，同时消音指示灯点亮并伴有语音提示声鸣叫，入网单位值班人员应严格进行如下操作：1、必须在1分钟内按下消音键和延时键，此时消音指示灯点熄灭，语音提示声停叫，值班人员应迅速到现场处理核实报警；若在1分钟内没有按下延时键，则该报警信息自动上报昆明市消防无线报警中心报警系统，上报内容为自动火警（中心以脱岗处理）。

一、产品清单1、LKJ2000型监控装置便携式测试仪1台2、测试电缆线1）LKJ2000型监控装置测试电缆线1套2）LKJ93A 型监控装置测试电缆线1套 *3）JK—2H 型监控装置测试电缆线1套 *4）双针表测试连线1根 *5）220V电源线1根6）110V电源线1根7）监控屏幕显示器的110V电源线1根注：1、* 表示可选项。

2、测试仪可由交流220V电源供电，也可由直流110V电源供电，（严禁两种电源同时供电）。

二、主要技术参数：1、技术指标：（1）上位机CPU：89C55 下位机CPU：80C320（2）上下位机工作频率 11.0592MHz（3）硬件结构方式上下位机串行通讯（4）波形合成法软件合成（5）参数保存方式 E2 PROM（6）操作方式轻触薄膜按键（7）显示方式 6英寸彩色液晶，汉字显示（8）外形尺寸长×宽×高=295×260×160（9）重量 6KG（10）工作环境温度0∽70℃（11）工作电源交流220V 或直流110V2、性能参数简介：（1）模拟机车速度：速度通道三通道信号波形脉冲方波信号幅度 15V≥高电平≥9V，低电平≤2V通道相位差其中两路相位相差90或270(2) 模拟柴油机转速：信号波形占空比50%过零正弦波信号幅度 0∽5V连续可调(3) 模拟机车管压力：输出通道数3路输出信号直流0∽5V(4) 模拟双针表驱动：输出信号0∽20mA恒流源调整步长1km(5) 检测监控装置双针表输出：输入信号0∽20mA恒流源检测精度±2km(6) 16路DC50V模拟条件输出：其中通用机车信号色灯条件8路,速一、速二、速三、制式、绝缘节信号状态条件5路及3路50V备用输出。

输出电压信号DC 50V（7） 8路DC110V模拟条件输出：5路机车工况及3路110V备用输出。

输出通道数5路机车工况输出电压信号DC 110V（8）16路开关量输入检测：其中4路监控动作输入及12路备用输入。

多功能电力监测仪使用手册版本：杭州正普科技有限公司使用前必读在您使用本产品之前，请务必仔细阅读此使用手册内容，正确按照用户手册指导操作，这会有助于您更好地使用本产品，并有助于解决现场出现的各种问题。

1、监测仪在施加工作电源之前，务必确保工作电源在仪表规定范围之内；2、现场安装使用时，电流输入端子严禁开路，电压输入端子严禁短路；3、通讯端子（RS485）严禁施加高压；4、使用时仪表接线方式务必与内部系统设置方式一致；5、与后台通讯时，仪表通讯参数务必与后台一致；不能带电拔插通信接口；6、本手册中的信息如有变动，恕不另行通知；我公司自始至终本着“质量第一服务第一”的宗旨，将以优质的产品、优良的服务奉献给国内外用户！●使用前请仔细阅读本用户使用手册●请注意妥善保存目录一、概述-----------－－－－－－－－－------------------------------ 1二、型号定义-------------－－－－－－－－－------------------------ 1三、尺寸对照表--------------－－－－－－－－－--------------------- 1四、型号与功能对照表------－－－－－－－－－----------------------- 2五、技术指标-------------－－－－－－－－－------------------------ 3六、外形及安装尺寸--------------------－－－－－－－－－----------- 4七、接线图--------－－－－－－－－－------------------------------- 6八、操作说明－－－－－－－－－－－－－－－－－－－－－－－－－－－－7（RS485通讯规约、CT/PT设置、开关量操作、变送输出操作）一、概述多功能电力监测仪具有对电网中电流、电压、频率、有功功率、无功功率、视在功率、电能、功率因数等进行同时测量的功能。

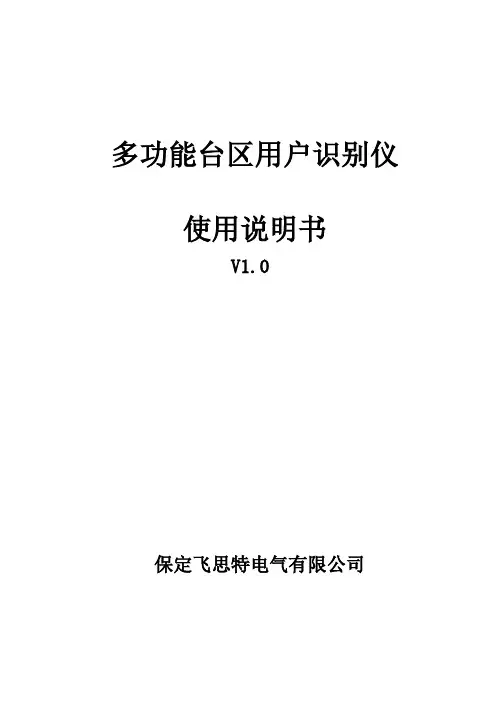

多功能台区用户识别仪使用说明书V1.0保定飞思特电气有限公司目录概述： (2)一、产品简介 (3)1.1 产品组成 (3)1.2 主要功能 (3)1.3 技术参数 (4)二、使用方法 (5)2.1接线 (5)2.2主机使用说明 (6)2.3分机使用说明 (8)三、运输与贮存 (10)四、保修 (11)五、装箱单 (11)概述：用电管理部门为实现营销精细化管理以及完成降耗减损目标考核的需要，开展配电台区普查是一项必要措施，而台区用户识别仪（或称查询仪、营业普查仪等）等功能仪器的使用是不可或缺的，它可以查清用户是由哪台变压器、哪条线路、甚至于哪相供电等信息，将会真实反映配电台区下每一个用户的基础数据资料，提升用电管理部门台区管理手段。

我公司研发的多功能台区用户识别仪包括主机和手持分机，主机安装在配电变压器三相低压侧，普查人员携手持分机在用户侧开展识别。

为保证检查的准确度，我公司产品采用脉冲电流通讯和电力载波通讯结合进行台区识别。

在相邻台变共高压、地、共电缆沟的情况下也可准确测试，脉冲电流法和电力载波信号法可结合使用，也可单独使用。

由于脉冲电流信号不会传播到其它线路上，而且传输距离可以非常的长（理论上可无限远），所以台区用户识别仪可以准确可靠的识别所有用户，不会误判，也不存在无法识别的用户。

一、产品简介1.1 产品组成该产品主要由主机和手持分机组成。

1.2 主要功能1.2.1将主机接在要测试变压器的二次侧，手持分机可以对用户用电接线情况进行测试，提示测试线路的变压器及相别。

1.2.2由于距离远或其他原因造成载波信号不能准确传送到分机时，可由分机发送脉冲电流信号，主机接收确认的方式确定用户的台区和相别。

1.2.3可使用三只钳表分别卡在A、B、C相铜排上进行测试（三相三钳测试功能）。

1.2.4使用三只钳表时，主机可显示变压器低压侧电压、电流、角度、有功功率、无功功率、功率因数等参数。

1.2.5现场电流超过钳表额定电流时，可使用一只钳表查询零线上的分机脉冲信号，以确定用户分属哪个台变（零线A钳测试功能）。

一 . 装置的用途及特点T-GPS2000电力系统同步时钟(以下简称T-GPS2000)利用GPS(全球定位系统)卫星发送的秒同步信号，向电力系统各种自动化装置提供精确的同步时间信号。

T-GPS2000主要可应用于以下几个方面:1)为电网自动化装置如故障录波器、事件计录仪、微机继电保护及安全自动装置、远动及微机监控系统等提供时间标记。

2)用于频率监视的标准时钟，即调度上通过工频钟与标准时间的差异来比较系统频率误差积累情况。

3)用于相位测量的同步时钟，采用T-GPS2000来同步采样脉冲，同步误差很小，可以保证相位测量的准确性。

4)用于故障测距，特别为研制双端行波测距原理的装置创造了条件。

5)用于继电保护装置试验，检验线路纵联保护( 高频相差保护装置)。

T-GPS2000主要有以下特点:1)时间精度高，达微秒级。

2)信号接收可靠性高，不受电站地域条件的限制。

3)可编程设定的秒、分钟同步脉冲输出，并可经串行口输出时间信息，可方便地由各种自动化装置选用。

4)装置的所有信号输出均经光电隔离，抗干扰能力强。

5)装置具有多种串行信息输出与交互方式，以满足用户不同的信号利用要求。

6)架装式结构，2U、19”标准机箱,安装使用方便。

7)按键控制,使用灵活。

二．技术指标1.环境条件1)工作温度: 0 ℃～ +40 ℃2)贮存温度: -40 ℃～ +50 ℃2.电气条件1)电源: 直流 176～260V交流 220V ±20% 47Hz ～63Hz 2)功耗: 不大于 5W3.性能指标1)获得数据时间:--- 瞬时断电后重开机， ≤20秒。

--- 位置未变，重开机， ≤45秒。

--- 位置和时间变化重开机， ≤90秒。

--- 本地第一次开机， ≤90秒。

2)位置精度: ±0.1′3)时间精度: 1μs4)输出端口特性:--- 空接点C 、E 间外接电压： V CE < 30V--- 空接点C 、E 间允许电流： I CE < 50mA4.串行接口RS 232C 输出和RS422/485输出，波特率 (1200、2400、4800、9600)可选。

多功能台区用户识别仪一、产品简介1.1 产品组成FS-DQ61多功能台区用户识别仪主要由主机和手持分机组成。

1.2 主要功能1.2.1将主机接在要测试变压器的二次侧，手持分机可以对用户用电接线情况进行测试，提示测试线路的变压器及相别。

1.2.2由于距离远或其他原因造成载波信号不能准确传送到分机时，可由分机发送脉冲电流信号，主机接收确认的方式确定用户的台区和相别。

1.2.3可使用三只钳表分别卡在A、B、C相铜排上进行测试（三相三钳测试功能）。

1.2.4使用三只钳表时，主机可显示变压器低压侧电压、电流、角度、有功功率、无功功率、功率因数等参数。

1.2.5现场电流超过钳表额定电流时，可使用一只钳表查询零线上的分机脉冲信号，以确定用户分属哪个台变（零线A钳测试功能）。

1.2.6 可对变压器的用电分支进行测量，确定用户属于那台变压器的哪路开关。

1.2.7 可在同一台区下，使用一主机，多分机测试1.2.7 在主分机通讯过程中，可对通讯成功次数进行累加，以方便在复杂恶劣电力环境下进行判断。

1.2.8可设置台区号和分支号以区分所测试的变压器。

1.2.9汉字提示测试过程及结果，简单实用1.3 技术参数1.3.1工作电压：主机AC 3 × 220V；分机AC 220V；1.3.2钳形电流互感器量程： 200A、500A、1000A（推荐500A、钳口尺寸85×50mm）1.3.3频率：50Hz；1.3.4工作温度：-10～ +45℃；1.3.5主机功耗：每相≤2W；1.3.6手持分机功耗：≤1W；（无脉冲电流发送时）1.3.7手持分机瞬间最大脉冲电流： 10A；1.3.8工作半径：载波通讯：大于3km；脉冲电流通讯：大于5km；二、使用方法2.1接线2.1.1主机接线：1）将测试线按红、绿、黄、黑色分别与主机接线端子UA、UB、UC、U0连接好，另一端用夹子连接变压器或配电房的三相四线上。

（注意：仪器默认和黄色端子相连的相线为A相；和绿色端子相连的相线为B相，和红色端子相连的相线为C相）；接线时严格按照现场用电规则接线并注意安全。

手持式彩屏双向台区识别仪的参数介绍手持式双向台区识别仪大功率FSK电力载波通讯方式，特殊的脉冲电流发射及检测方式，快速、方便的台区识别功能，分支识别功能，具备台变互测功能，多台主机同时工作。

具备零火线判别功能，可以显示零火线接线是否正确，有无反接。

手持式彩屏双向台区识别仪的技术参数介绍1.仪器实现原理：仪器的工作原理要使用负荷信号传输技术实现，采用DSP和高速准同步采样技术进行信号检测；测试过程中对负荷信号的检测应从内部检测单元获取信号并解析。

不存在共零线共高压线信号串扰问题。

2.仪器使用50Hz工频负荷信号在电力线传输，不干扰正常载波通讯或无线通讯工作。

3.产品无主从机差别，任意一个仪器的外观、功能、性能、电源接入方式、用途完全一致；4.仪器使用7寸彩色液晶屏硅胶按键进行操作和显示，内容包含操作、测量信息和测量结果显示；5.仪器在外观上不区分主机和分机，工作时具备主机模式和分机模式，工作模式由仪器内部自动判定接入电源确定，接入三相四线为主机模式，接入单相电源为分机模式；仪器进行多台区同步测试时，满足不少于6个台区同步测试，满足现场复杂台区使用需求，台区编号设置需通过触摸屏进行设置并保证每个测试台区编号。

6.接入单相电源的仪器能够设定为主机模式；7.分机在测试时要作为发起方，主机作为应答方；分机能在主机模式和分机模式间实现按需切换。

8.仪器作为检测分支开关使用时，具备电流钳接入的自动检测功能，满足每一路分支自动接入检测，无需人工设置；单机支持分支测试的数量为3路分支，多机并列测试时总量不少于12路分支同时测试；9.仪器的触摸屏上要能根据现场的特殊需求具备普通模式和增强模式，常态使用普通模式，如遇特殊情况，能够使用增强模式进行测试。

10．仪器能够任意选择电源接入点，不仅限于变压器母排、分线盒、集中器端子排、单/三相表、电缆转接箱、居民电源插座等，仪器根据使用要求选择单相或三相供电，根据测试要求和测试便利性选择主机和分机模式。

AI-100多功能低压台区识别仪(支持24路分支功能）现场使用手册目录AI-100多功能低压台区识别仪简介： (1)AI-100多功能低压台区识别仪设备特点： (1)第一部分：台区识别功能操作步骤说明 (2)一、确定需开展工作变压器的位置。

每个需要开展工作的变压器相应的须接上一台设备。

(2)二、第一台接在变压器位置的设备接线上电，称为主机。

(2)三、后续所有接在变压器位置的主机均按照步骤二所述步骤进行操作。

确保所有主机的设备号不会重复。

(4)四、所有变压器位置的主机均按照步骤二完成接线上电后，档案用户点须接入一台新设备，称为从机。

(4)五、开始台区识别 (6)六、设备下电拆线 (6)第二部分：分支功能操作步骤说明 (7)一、准备工作 (7)二、变压器或分支箱接入互感器 (7)三、取出两台识别仪在变压器或分支箱接线上电，称为主机 (9)三、接入一台新识别仪，称为从机 (11)四、所有变压器位置的主机均按照步骤三完成接线上电后，档案用户点须接入一台新识别仪，称为从机。

(11)五、开始分支识别 (12)六、识别仪下电拆线 (12)七、拆卸互感器 (12)第三部分：安全操作注意事项 (14)第一步：现场勘察，目的寻求最合理及安全取电处 (14)第二步：现场设备接线取电 (14)第三步：现场设备测试注意事项 (14)第四部分：常见异常情况处理方法 (15)一、保险管故障处理 (15)二、设备异常情况 (15)AI-100多功能低压台区识别仪简介：功能介绍：台区识别功能、分支识别功能、台区互检功能、用户相位识别功能、三项电压幅值显示、中线电压、频率测量、三相电压角度测量、错误相序判断等功能。

AI-100多功能低压台区识别仪设备特点：1、低压台区线路全覆盖、通讯可靠稳定、有效距离达到5KM。

2、结果判断准确、快速、直观、识别时间只需6秒。

3、多个台区一次性确定归属关系（最高可达8个台区）。

4、设备不分主次，多个设备灵活组合使用，提高现场工作效率。

TAX2监测使用说明（2000正式）一、概述近年来，一些与机车运行有关的辅助安全信息的检测及数据传输设备已相继问世，并开始试验或局部运用，如轨道动态检测设备、弓网检测设备、无线列调语音录音设备、TMIS及DMIS列车运行信息传输设备等。

但这些设备分别由不同的研制单位生产或试制，自成一体，在机车上分散安装，系统性不强，资源浪费大；而且由于没有与列车运行的时间、公里标和速度等信息相结合，又没有一套较好的地面管理系统支持，致使记录的信息可用性差，不便于分析和统一管理。

为此，很有必要将这些设备集中化、系统化，并建立统一的工作平台。

在铁道部组织下，98年11月，由株洲所牵头开始进行机车安全信息综合监测装置（以下简称监测装置）的研制。

该装置将各检测设备以标准模块单元置于工作平台中，由该工作平台中的通讯记录单元一方面获取监控装置的时间、公里标、速度和车次等信息，另一方面综合各功能模块单元检测到的信息进行记录，记录的格式与LKJ-93A监控装置的数据记录格式相同，可以用监控装置转储器进行记录数据的转储，并利用其地面处理软件进行地面分析处理和数据管理。

另外，通过装置中的信息传输单元（如DMIS单元、TMIS单元等），可以将列车运行的信息实时传送给有关地面设备，以便实现对机车的动态跟踪管理，提高对机车的周转率和利用率。

该装置既解决了所有检测信息以统一时间、公里标作为基准座标记录的问题，又解决了数据的转储、分析管理和车地信息传输问题，同时也节约了资源和便于对设备的统一维护。

二、主要功能及特点(一)、装置基本配置的主要功能TAX2型机车安全信息综合监测装置以电源单元和通讯记录单元作为基本配置，该基本配置主要有以下功能：①串行通信功能装置内通讯记录单元能通过RS-485串行通信方式从监控装置获取年月日、时分秒、公里标、运行速度、机车号、车次、车种、区段号、车站号、司机号、副司机号、列车编组等信息，并能将这些信息通过另一个RS-485接口周期地传送到装置内各功能单元。
