NCUT北方工业大学机械设计基础第五章作业答案
- 格式:docx
- 大小:192.92 KB
- 文档页数:2
5-1 如图所示的V 带在轮槽内的三种安装情况,哪一种正确?为什么?答:第一种安装方式正确。
因为第二种安装方式,使带缠身较大的弯曲变形,带在传动中受到的弯曲应力增大,影响带的使用寿命。
第三种安装方式,使带的工作面与带轮的接触面积减小,影响带传动的传动能力。
5-2 什么是有效拉力?什么是初拉力?它们之间的关系?答:紧边和松边拉力的差值为带传动中起传递转矩作用的拉力,称为有效拉力F 。
为保证带传动正常工作,传动带必须以一定的张紧力紧套在带轮上,由于静止不动,带两边承受相等的拉力,称为初拉力F o 。
1120+-=ee Ff f F αα5-3 小带轮包角对带传动有何影响?为什么只给出小带轮包角的计算公式?答:F 随α的增大而增大。
增加α会使接触弧上摩擦力的总和增加,从而使F 增大,提高其传动能力。
由于大带轮到包角α2大于小带轮的包角α1,打滑首先发生在小带轮,因此,只考虑小带轮的包角α1。
5-4 带传动工作时,带的截面上产生哪些应力?应力沿带全长是如何分布的?最大应力在何处?答:(1)拉应力:作用于带的全长。
带的紧边σ1为,松边为σ2,σ1>σ2。
(2)弯曲应力:绕过带轮处受到弯曲应力的作用。
σb1>σb2。
(3)离心拉应力:沿带长均匀分布。
当带在紧边绕上小带轮时应力达到最大值,其值为 σmax =σ1+σb1+σC5-5 带传动的弹性滑动和打滑是如何产生的?它们对带传动的影响?是否可以避免? 答:弹性滑动是由于带的弹性变形,只要传递圆周力,就会产生弹性滑动,不可避免。
弹性滑动引起带的传动比的变化。
打滑是由于过载引起的,能够避免。
5-6 链传动的主要失效形式有哪几种?答:链板疲劳破坏;滚子和套筒的冲击疲劳破坏;链条铰链磨损;链条铰链的胶合;静力拉断。
5-7 链传动为何要适当张紧?与带传动的张紧有什么区别?答:链传动中,不需要给链条初拉力。
链传动张紧的目的,是为了避免松边下垂量过大而引起啮合不良或振动现象。
五、联接5-1 判断题(1)× (2)√ (3)√ (4)× (5)√ (6)√ (7)×(8)× (9)× (10)× (11)× (12)√ (13)× (14)×(15)× (16)× (17)√ (18)× (19)× (20)√ 5-2 填空题(1)牙型 (2)大 (3)越高 (4)自锁性 (5)4 (6)螺钉 (7)拧紧力矩 (8)防松 (9)一致 (10)摩擦 (11)直线 (12)梯形 (13)传力,传导,调整 (14)右 (15)轴和毂,挤压 (16)轴的直径,轴头 (17)A ,B ,C ,C (18)增加键的长度 (19)B (20)80 5-3 选择题(1)B (2)A (3)A (4)C (5)D (6)C (7)B(8)A (9)A (10)D (11)B (12)A (13)B (14)B(15)C (16)A (17)B (18)A (19)A (20)B (21)A(22)B (23)A (24)B (25)C (26)B (27)D (28)B(29)C (30)A (31)A (32)A (33)A (34)D (35)A(36)A (37)A (38)A (39)A (40)A (41)A (42)B(43)A (44)D (45)A 5-4 解:该螺栓连接为松螺栓连接,其强度条件为:[]214Fσσπd =≤ 拉杆材料为Q235,其235M P s σ=,取安全系数S =1.7,则:[]235138.24MPa 1.7s σσS === 则:114.56mm d = 查教材表5-2可知,选小径d 1=17.294mm ,公称直径d =20mm 的粗牙普通螺纹。
答:拉杆螺纹的直径为M20。
5-5 解:该螺栓连接为受横向工作载荷的紧螺栓连接,其强度条件为:[]215.2ae F σσπd =≤0Ra CF F F zmf=≥,查教材表5-2可知,M16的螺栓的小径d 1=13.835mm 。

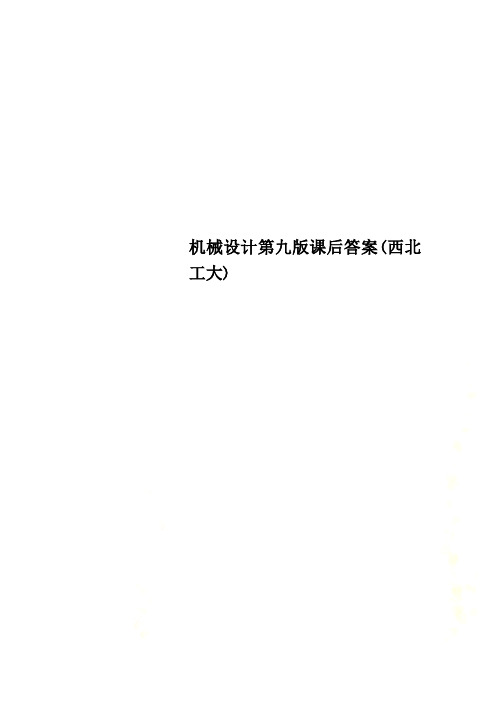

机械设计第九版课后答案(西北工大)第三章 机械零件的强度习题答案3-1某材料的对称循环弯曲疲劳极限MPa1801=-σ,取循环基数6105⨯=N,9=m ,试求循环次数N 分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。
[解] MPa 6.373107105180936910111=⨯⨯⨯==--N N σσN MPa 3.324105.2105180946920112=⨯⨯⨯==--N N σσNMPa 0.227102.6105180956930113=⨯⨯⨯==--N N σσN 3-2已知材料的力学性能为MPa 260=sσ,MPa1701=-σ,2.0=σΦ,试绘制此材料的简化的等寿命寿命曲线。
[解])170,0('A)0,260(C012σσσΦσ-=-ΘσΦσσ+=∴-1210MPa 33.2832.0117021210=+⨯=+=∴-σΦσσ得)233.283,233.283(D ',即)67.141,67.141(D '根据点)170,0('A ,)0,260(C ,)67.141,67.141(D '按比例绘制该材料的极限应力图如下图所示3-4 圆轴轴肩处的尺寸为:D =72mm ,d =62mm ,r =3mm 。
如用题3-2中的材料,设其强度极限σB =420MPa ,精车,弯曲,βq =1,试绘制此零件的简化等寿命疲劳曲线。
[解] 因2.14554==d D,067.0453==d r ,查附表3-2,插值得88.1=ασ,查附图3-1得78.0≈σq,将所查值代入公式,即()()69.1188.178.0111k =-⨯+=-α+=σσσq查附图3-2,得75.0=σε;按精车加工工艺,查附图3-4,得91.0=σβ,已知1=qβ,则35.211191.0175.069.1111k =⨯⎪⎭⎫ ⎝⎛-+=⎪⎪⎭⎫ ⎝⎛-+=qσσσσββεK()()()35.267.141,67.141,0,260,35.2170,0D C A ∴ 根据()()()29.60,67.141,0,260,34.72,0D C A 按比例绘出该零件的极限应力线图如下图3-5 如题3-4中危险截面上的平均应力MPa20m=σ,应力幅MPa20a =σ,试分别按①C r =②Cσ=m,求出该截面的计算安全系数caS 。
NCUT北方工业大学机械设计基础第五章作业答案1、等速运动规律的凸轮机构,从动件在运动开始和终止时,加速度值为 A 。
A、无穷大B、零C、常量2、等速运动规律的凸轮机构,从动件在运动开始和终止时,将引起 A 冲击。
A、刚性B、柔性C、无3、凸轮机构中,从动件的运动采用等加速等减速运动规律时,会产生_B__。
A、刚性冲击B、柔性冲击C、无冲击4、凸轮机构中,基圆半径减小,会使机构压力角 A 。
A、增大B、减小C、不变5、为防止滚子从动件运动失真,滚子半径必须___A _凸轮理论廓线的最小曲率半径。
A、<B、>C、>=6、图示偏心直动尖端从动件盘形凸轮机构,凸轮的轮廓为圆形,圆心为O。
(1) 在图上作出凸轮的基圆、偏距圆;(2)利用反转法原理,求凸轮从图示位置转过90°后,从动件的位移S和压力角α;(3)在图上求出从动杆的行程h(即最大位移)。
说明:(1) 不必作文字说明,但必须保留作图线;基圆:位移S: 2分压力角α: 2分行程7、如图所示为一凸轮机构,凸轮的实际廓线为一个圆,圆心为O,,凸轮的转动中心为O。
求:(1)画出理论廓线、偏距圆、基圆、标出基圆半径r0;30时推杆的位移s和压力角α;(2)利用反转法原理,在图中作出凸轮转过说明:(1)不必作文字说明,但必须保留作图线;反转30度:2分位移S : 2分压力角α: 2分8、如图所示为一凸轮机构,凸轮的转动中心为O 。
试用作图法在图上标出:(1)凸轮的理论廓线、偏距圆、基圆;(2)当凸轮从图示位置转过45°时,从动件的位移S 和压力角α;说明:(1)不必作文字说明,但必须保留作图线;反转45度:2分位移S : 2分压力角α: 2分。
机械设计基础习题集及参考答案一、判断题(正确T,错误F)1. 构件是机械中独立制造的单元。
2. 能实现确定的相对运动,又能做有用功或完成能量形式转换的机械称为机器。
3. 机构是由构件组成的,构件是机构中每个作整体相对运动的单元体。
4. 所有构件一定都是由两个以上零件组成的。
二、单项选择题1. 如图所示,内燃机连杆中的连杆体1是()。
A机构B零件C部件D构件2. 一部机器一般由原动机、传动部分、工作机及控制部分组成,本课程主要研究()。
A原动机B传动部分C工作机D控制部分三、填空题1. 构件是机械的运动单元体,零件是机械的________ 单元体。
2. 机械是______ 和______ 的总称。
参考答案一、判断题(正确T,错误F)1. F2. T3. T4. F二、单项选择题1. B2. B三、填空题1. 制造2.机构机器(((())))I连和饰J—辅瓦6—阵口常7—■舟第一章 平面机构的自由度 、判断题(正确 T ,错误F )1. 两构件通过点或线接触组成的运动副为低副。
()2. 机械运动简图是用来表示机械结构的简单图形。
()3. 两构件用平面低副联接时相对自由度为1。
() 4. 将构件用运动副联接成具有确定运动的机构的条件是自由度数为 1。
() 5. 运动副是两构件之间具有相对运动的联接。
() 6. 对独立运动所加的限制称为约束。
() 7. 由于虚约束在计算机构自由度时应将其去掉,故设计机构时应尽量避免岀现虚约束 () 8. 在一个确定运动的机构中,计算自由度时主动件只能有一个。
()二、单项选择题 1. 两构件通过()接触组成的运动副称为高副。
A 面B 点或线C 点或面2. 一般情况下,门与门框之间存在两个铰链,这属于(A 复合铰链B 局部自由度C 虚约束3. 平面机构具有确定运动的条件是其自由度数等于(A 1B 从动件C 主动件D 04.所谓机架是指( )的构件5. 两构件组成运动副必须具备的条件是两构件()三、填空题1. 机构是由若干构件以 ________________ 相联接,并具有 _____________________________ 的组合体2. 两构件通过 ______ 或 ______ 接触组成的运动副为高副。
《机械设计基础》习题解答机械工程学院目录第0章绪论-------------------------------------------------------------------1 第一章平面机构运动简图及其自由度----------------------------------2 第二章平面连杆机构---------------------------------------------------------4 第三章凸轮机构-------------------------------------------------------------6 第四章齿轮机构------------------------------------------------------- -----8 第五章轮系及其设计------------------------------------------------------19 第六章间歇运动机构------------------------------------------------------26 第七章机械的调速与平衡------------------------------------------------29 第八章带传动---------------------------------------------------------------34 第九章链传动---------------------------------------------------------------38 第十章联接------------------------------------------------------------------42 第十一章轴------------------------------------------------------------------46 第十二章滚动轴承---------------------------------------------------------50 第十三章滑动轴承-------------------------------------------- ------------ 56 第十四章联轴器和离合器------------------------------- 59 第十五章弹簧------------------------------------------62 第十六章机械传动系统的设计----------------------------65第0章绪论0-1机器的特征是什么?机器和机构有何区别?[解] 1)都是许多人为实物的组合;2)实物之间具有确定的相对运动;3)能完成有用的机械功能或转换机械能。
《机械设计基础》作业答案第一章平面机构的自由度和速度分析1-11-21-31-41-5自由度为:11 19211)0192(73')'2(3=--=--+⨯-⨯=--+-=FPPPnFHL或:1182632 3=-⨯-⨯=--=HLPPnF1-6自由度为11)01122(93')'2(3=--+⨯-⨯=--+-=FPPPnFHL或:11 22241112832 3=--=-⨯-⨯=--=HLPPnF1-10自由度为:1128301)221142(103')'2(3=--=--⨯+⨯-⨯=--+-=F P P P n F H L或: 122427211229323=--=⨯-⨯-⨯=--=HL P P n F1-1122424323=-⨯-⨯=--=HL P P n F1-13:求出题1-13图导杆机构的全部瞬心和构件1、3的角速度比。
1334313141P P P P ⨯=⨯ωω11314133431==P P ω1-14:求出题1-14图正切机构的全部瞬心。
设s rad /101=ω,求构件3的速度3v 。
s mm P P v v P /20002001013141133=⨯===ω1-15:题1-15图所示为摩擦行星传动机构,设行星轮2与构件1、4保持纯滚动接触,试用瞬心法求轮1与轮2的角速度比21/ωω。
构件1、2的瞬心为P 12P 24、P 14分别为构件2与构件1相对于机架的绝对瞬心1224212141P P P P ⨯=⨯ωω121214122421r P P ==ω 1-16:题1-16图所示曲柄滑块机构,已知:s mm l AB /100=,s mm l BC /250=,s rad /101=ω,求机构全部瞬心、滑块速度3v 和连杆角速度2ω。
在三角形ABC 中,BCA AB BC∠=sin 45sin 0,52sin =∠BCA ,523cos =∠BCA , 045sin sin BCABC AC=∠,mm AC 7.310≈s mm BCA AC P P v v P /565.916tan 1013141133≈∠⨯===ω1224212141P P P P ωω=s rad AC P P P P /9.21002101001122412142≈-⨯==ωω1-17:题1-17图所示平底摆动从动件凸轮1为半径20=r 的圆盘,圆盘中心C 与凸轮回转中心的距离mm l AC 15=,mm l AB 90=,s rad /101=ω,求00=θ和0180=θ时,从动件角速度2ω的数值和方向。
机械设计第五章课后习题5-1分析比较普通螺纹、管螺纹、梯形螺纹和锯齿形螺纹的特点,各举一例说明它们的应用5-2将承受轴向变载荷的联接螺栓的光杆部分做得细些有什么好处?5-2分析活塞式空气压缩气缸盖联接螺栓在工作时的受力变化情况,它的最大应力,最小应力如何得出?当气缸内的最高压力提高时,它的最大应力,最小应力将如何变化?5-4?图5-49所示的底板螺栓组联接受外力FΣ作用在包含x轴并垂直于底板接合面的平面内。
试分析底板螺栓组的受力情况,并判断哪个螺栓受力最大?堡证联接安全工作的必要条件有哪些?5-5图5-50是由两块边板和一块承重板焊成的龙门起重机导轨托架。
两块边板各用4个螺栓与立柱相联接,托架所承受的最大载荷为KN,载荷有较大的变动。
试问:此螺栓联接采用普通螺栓联接还是铰制孔用螺栓联接为宜?为什么?5-6已知托架的边板用6个螺栓与相邻的机架相联接。
托架受一与边板螺栓组的垂直对称轴线相平行、距离为mm、大小为60KN的载荷作用。
现有如图5-51所示的两种螺栓不知型式,设采用铰制孔用螺栓联接,试问哪一种不知型式所用的螺栓直径较小?为什么?5-7图5-52所示为一拉杆螺纹联接。
已知拉丁所受的载荷F=56KN,载荷稳定,拉丁材料为Q235钢,试设计此联接。
5-8两块金属板用两个M12的普通螺栓联接。
若接合面的摩擦系数f=0.3,螺栓预紧力控制在其屈服极限的70%。
螺栓用性能等级为4.8的中碳钢制造,求此联接所能传递的横向载荷。
5-9受轴向载荷的紧螺栓联接,被联接钢板间采用橡胶垫片。
已知螺栓预紧力Fo=15000N,当受轴向工作载荷F=10 000N时,求螺栓所受的总拉力及被联接件之间的残余预紧力。
5-10图5-24所示为一汽缸盖螺栓组联接。
已知汽缸内的工作压力P=0~1MPa,缸盖与缸体均为钢制,直径D1=350mm,D2=250mm.上、下凸缘厚均为25mm.试设计此联接。
5-11设计简单千斤顶(参见图5-41)的螺杆和螺母的主要尺寸。
1、等速运动规律的凸轮机构,从动件在运动开始和终止时,加速度值为 A 。
A、无穷大
B、零
C、常量
2、等速运动规律的凸轮机构,从动件在运动开始和终止时,将引起 A 冲击。
A、刚性
B、柔性
C、无
3、凸轮机构中,从动件的运动采用等加速等减速运动规律时,会产生_B__。
A、刚性冲击
B、柔性冲击
C、无冲击
4、凸轮机构中,基圆半径减小,会使机构压力角 A 。
A、增大
B、减小
C、不变
5、为防止滚子从动件运动失真,滚子半径必须___A _凸轮理论廓线的最小曲率半径。
A、<
B、>
C、>=
6、图示偏心直动尖端从动件盘形凸轮机构,凸轮的轮廓为圆形,圆心为O。
(1) 在图上作出凸轮的基圆、偏距圆;
(2)利用反转法原理,求凸轮从图示位置转过90°后,从动件的位移S和压力角α;
(3)在图上求出从动杆的行程h(即最大位移)。
说明:(1) 不必作文字说明,但必须保留作图线;
基圆:
位移S: 2分压力角α: 2分行程
7、如图所示为一凸轮机构,凸轮的实际廓线为一个圆,圆心为O,,凸轮的转动中心为O。
求:
(1)画出理论廓线、偏距圆、基圆、标出基圆半径r0;
30时推杆的位移s和压力角α;
(2)利用反转法原理,在图中作出凸轮转过
说明:(1)不必作文字说明,但必须保留作图线;
反转30度:2分 位移S : 2分 压力角α: 2分
8、 如图所示为一凸轮机构,凸轮的转动中心为O 。
试用作图法在图上标出:
(1) 凸轮的理论廓线、偏距圆、基圆;
(2) 当凸轮从图示位置转过45°时,从动件的位移S 和压力角α; 说明:(1)不必作文字说明,但必须保留作图线;
反转45度:2分 位移S : 2分 压力角α: 2分。
