西北工业大学22春“机械设计制造及其自动化”《机械制造装备与设计》期末考试高频考点版（带答案）一.综合考核(共50题)1.滚齿机采用差动法加工斜齿圆柱齿轮时，附加运动的传动比有误差会导致被加工齿轮的螺旋角产生误差，若滚刀心轴的安装角有误差，不会导致被加工齿轮的螺旋角产生误差。
()A.错误B.正确参考答案：B2.钻床的主参数是最大钻孔直径。
()A.错误B.正确参考答案：B3.通用机床类代号S的含义是螺纹加工机床。
()A.错误B.正确参考答案：B4.机床在加工中完成的各种运动，按其功用可分为表面成形运动和辅助运动。
()A.错误B.正确参考答案：B5.每一个独立的运动都有以下要素：()。
C.方向D.行程E.位置参考答案：ABCDE6.无差动调整法加工斜齿圆柱齿轮，缺点：由于其制造精度和不可避免的间隙，会产生传动误差，影响加工精度。
()A.错误B.正确参考答案：A7.CA6140车床进给传动系统中传动路线可走光杠也可走丝杠带动溜板箱，靠互锁机构保证两条传动路线同时接通。
()A.错误B.正确参考答案：A8.CA6140车床进给传动系统中有三个齿式离合器，可以改为摩擦片离合器。
()A.错误B.正确参考答案：A9.加工中心机床与普通数控机床的显著区别是不具有自动换刀功能。
()A.错误B.正确参考答案：A普通平面磨床可分为三类。
()A.错误B.正确参考答案：A11.用展成法加工齿轮，滚齿机加工齿轮，它是基于一对直齿圆柱齿轮的啮合原理。
()A.错误B.正确参考答案：A12.拉床的主参数是拉力。
()A.错误B.正确参考答案：B13.CA6140车床进给箱内有一反向机构是为实现左右螺纹加工。
()A.错误B.正确参考答案：B14.传动系统中齿轮与传动轴联接形式有()。
A.空套B.滑移C.固定参考答案：ABCA.错误B.正确参考答案：A16.在CA6140车床上，可以用车大导程螺纹传动链车削较精密的非标螺纹。
()A.错误B.正确参考答案：A17.能加工孔的机床有()。
西北工业大学22春“机械设计制造及其自动化”《机械原理》期末考试高频考点版（带答案）一.综合考核(共50题)1.为了减轻飞轮尺寸和重量，飞轮通常应装在()。
A.高速轴上B.低速轴上C.机架上参考答案：A2.复合轮系中一定含一个()。
A.周转轮系B.行星轮系C.差动轮系参考答案：A3.在下列四杆机构中，不能实现急回运动的机构是()。
A.曲柄摇杆机构B.导杆机构C.对心曲柄滑块机构D.偏置曲柄滑块机构参考答案：C4.螺旋机构可方便地将回转运动变为移动，如果螺纹的导程角大于螺旋副的当量摩擦角，也可移动变为回转运动。
()A.错误B.正确参考答案：B5.平行四杆机构中，是否存在死点，取决于()是否与连杆共线。
A.主动件B.从动件C.机架D.摇杆参考答案：B6.曲柄为原动件的曲柄摇杆机构，若知摇杆的行程速度比系数K=1.5，那么极位夹角θ等于()。
A.18°B.-18°C.36°D.72°参考答案：C7.对心曲柄滑块机构中，若曲柄为主动件，则滑块的行程速比系数一定大于1。
()A.错误B.正确参考答案：B8.汽车轮胎一般应进行()。
A.静平衡B.动平衡C.不需平衡D.现场平衡参考答案：B9.一个渐开线圆柱外齿轮，当基圆大于齿根圆时，基圆以内部分的齿廓曲线，都不是渐开线。
() A.错误参考答案：B10.如果机构的自由度数F2则机构作无确定性运动。
()A.错误B.正确参考答案：A11.只有自由度为1的机构才具有确定的运动。
()A.错误B.正确参考答案：A12.正变位齿轮与标准齿轮相比较，其分度圆齿厚增大，齿根高()。
A.减小B.增大C.不变参考答案：A13.在平面连杆机构中，欲使作往复运动的输出构件具有急回特性，则输出构件的行程速比系数K()。
A.大于1B.小于1C.等于1D.等于参考答案：A14.在周期性速度波动中，一个周期内等效驱动力做功Wd与等效阻力做功Wr 的量值关系是()。

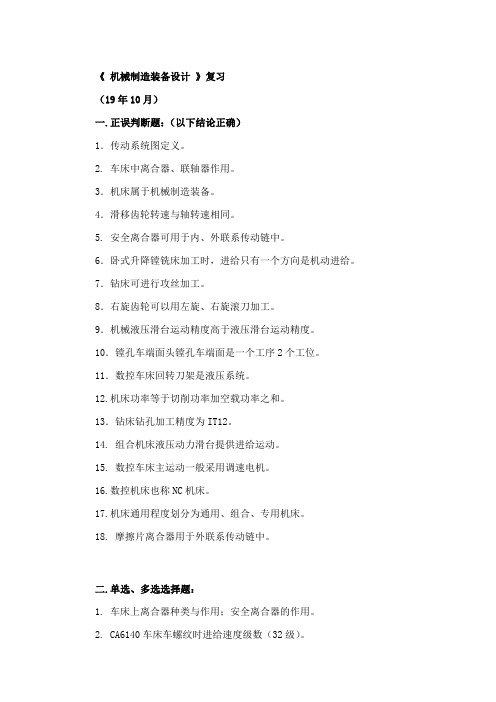

《机械制造装备设计》复习（19年10月）一.正误判断题：（以下结论正确）1．传动系统图定义。
2. 车床中离合器、联轴器作用。
3．机床属于机械制造装备。
4．滑移齿轮转速与轴转速相同。
5. 安全离合器可用于内、外联系传动链中。
6．卧式升降镗铣床加工时，进给只有一个方向是机动进给。
7．钻床可进行攻丝加工。
8．右旋齿轮可以用左旋、右旋滚刀加工。
9．机械液压滑台运动精度高于液压滑台运动精度。
10．镗孔车端面头镗孔车端面是一个工序2个工位。
11．数控车床回转刀架是液压系统。
12.机床功率等于切削功率加空载功率之和。
13．钻床钻孔加工精度为IT12。
14. 组合机床液压动力滑台提供进给运动。
15. 数控车床主运动一般采用调速电机。
16.数控机床也称NC机床。
17.机床通用程度划分为通用、组合、专用机床。
18. 摩擦片离合器用于外联系传动链中。
二.单选、多选选择题：1. 车床上离合器种类与作用；安全离合器的作用。
2. CA6140车床车螺纹时进给速度级数（32级）。
3. 铣床进给方向的快速运动是由进给电机实现。
4.铣床工艺范围。
5. CA6140车螺纹时，把转动把转动变为直线移动的机构是丝杆螺母机构6.加工齿轮精度最低的加工方法是铣齿加工。
7.立式数控铣床Z轴的正方向的确定。
8.车削加工中心C轴控制采用何种电机伺服电机。
9．内联系传动链不能用带来传动误差的传动机构。
10. 车床主轴电机恒功率范围小，所以经常采用无极调速电机串联滑移齿轮变速箱的方式传动。
11. 机床设计中校核轴、齿轮强度一般采用计算转速校核。
12.CA6140车床进给系统由4大部分组成。
13.数控车床液压系统提供动力的子系统的部分。
14. X6120机床的含义。
15. 计算转速定义。
16. 常用导轨的类型。
17. 普通车床主轴变速采用的方法。
18．先进装备设计技术应用哪些新技术。
三．简答题1.论述制造技术装备设计应满足哪些要求？2.车床、铣床、刨床上把转动转化为直线移动的机构及特点（从传动精度、效率、自锁方面加以分析）。
的瞬心位置，则可利用三心定理法。
5.在计算平面机构的速度瞬心数目时，若机构有n个活动构件，则该机构具有
n（n-1）/2 个相对速度瞬心。
6.任一做平面运动的自由构件有 3 个自由度。
对于平面机构引入2
个约束的运动副是移动副和转动副（或平面低副），引入1个约束的运动副是平面滚滑副（或平面高副）。
三、（本题30分）计算下列机构的自由度（若有复合铰链、局部自由度或者虚约束，须明确指出）。
四、（本题10分）图中所示为一冲床传动机构的设计方案。
设计者的意图是通过齿轮1带动凸轮2旋转后，经过摆杆3带动导扦4来实现冲头上下冲压的动作。
试分析此方案有无结构组成原理上的错误。
若有，应如何修改?
五、（本题10分）画出图示（a）和（b）所示机构的运动简图(运动尺寸由图上量取)，并计算其自由度。
七、（本题10分）试比较图(a)、(b)、(c)、(d)所示的四个机构是否相同，或哪几个是相同的7为什么?
八、（本题20分）找出图所示机构在图示位置时的所有瞬心。
若已知构件1的角速度02，试求图中机构所示位置时构件3的速度或角速度(用表达式表示)。
机械设计_西北工业大学中国大学mooc课后章节答案期末考试题库2023年1.材料为20Cr的硬齿面齿轮，适宜的热处理方法是______________。
答案:渗碳淬火2.在齿轮传动中，仅将齿轮分度圆的压力角α增大，则齿面接触应力将__________。
答案:减小降低3.将材料为45钢的齿轮毛坯加工成6级精度的硬齿面直齿圆柱外齿轮，该齿轮制造工艺顺序应是___________为宜。
答案:滚齿、表面淬火、磨齿4.巴氏合金通常用于做滑动轴承的（）。
答案:轴承衬5.在螺纹连接中，采用悬置螺母的主要作用是_____答案:使螺母中各圈螺纹受力均匀6.对齿面硬度≤350HBS的一对齿轮，当采用相同的钢材制造时，一般将_______。
答案:小齿轮调质，大齿轮正火7.按弯扭合成强度条件计算轴的应力时，要引入系数α, 这个α是考虑______。
答案:正应力与切应力的应力比不同而引入的系数8.在一定转速下，要降低滚子链传动的不均性和动载荷,应当______。
答案:减小节距P和增加齿数Z19.（）不是静压滑动轴承的特点。
答案:对轴承材料要求高10.宽径比B/d是设计滑动轴承时首先要确定的重要参数之一，通常取B/d=（）。
答案:0.3~1.511.对闭式蜗杆传动进行热平衡计算，其主要目的是为了防止温升过高导致____________。
答案:润滑条件恶化12.蜗杆传动的当量摩擦系数fv随齿面相对滑动速度的增大而_______。
答案:减小13.碳素弹簧钢丝的拉伸强度极限随弹簧钢丝直径的增大而（）。
答案:减小14.下列材料中不能用来做弹簧的是（）。
答案:HT15015.在承受横向载荷的普通紧螺栓连接中，螺栓杆____作用。
答案:受扭转切应力和拉应力16.在下列四种向心滚动轴承中，___型除可以承受径向载荷外,还能承受不大的双向轴向载荷。
答案:6000017.多盘摩擦离合器的内摩擦盘有时做成蝶形，这是为了（）。
答案:使离合器分离迅速18.弹性联轴器的弹性元件有定刚度与变刚度之分，非金属材料的弹性元件是变刚度，其刚度多随载荷增大而（）。
《机械制造装备设计》复习2017.11一.判断题：1. 机床功率等于切削功率、空载功率、附加功率之和。
2．滑移齿轮转速与轴转速相同。
3. 安全离合器可用于内联系传动链中。
4．卧式升降镗铣床加工时，进给只有一个方向是机动进给。
5．钻床可进行攻丝加工。
6．右旋齿轮能用左、右旋滚刀加工。
7．液压滑台运动精度低于机械滑台运动精度。
8．镗孔车端面头加工是1个工序的2个工步。
9．数控车床回转刀架是液压控制系统。
10．传动系统图、传动路线表达式、运动连方程式是认识机床的重要工具。
11. 数控滚齿机用2个伺服电机带动其进给运动。
12．空套齿轮转速与其轴转速相不同。
13. 数控车床主运动采用调速电机带动。
14．运动链方程式被用来进行转速计算。
15．车床主运动为工件转动。
16．机床工艺范围为此种机床能加工的范围。
17．机床中离合器作用是接通或断开两轴传动。
18．组合机床液压动力滑台作用是提供进给运动。
19．镗孔车端面头是通用部件。
20．数控机床与数控加工中心是不同的机床。
二. 选择题：1.数控车床液压提供动力的子系统有哪些.2. CA6140车螺纹时，把转动把转动变为直线移动的机构是什么？3.加工齿轮精度最低、最高的加工方法各是什么？4. 立式、卧式数控铣床Z轴的正方向各是哪个？5．车削加工中心主轴主运动、C轴控制各采用何种电机？6．保持严格传动比的传动链不能用哪种传动机构？7. 车床主轴采用无极调速电机需串联滑移齿轮变速箱的原因是什么？8. 机床设计中校核轴强度选择何种转速？9.CA6140车床进给系统包括哪些部分？10.车床工艺范围包括哪些？11.各种离合器的用途？12.CA6140车床车螺纹时有多少种进给速度？13. X6120铣床6120的含义是什么？（）14. CA6140加工蜗杆时挂轮采用哪几个挂轮？（）15. CA6140机动纵向进给时，把转动把转动变为直线移动的机构是什么？16.加工中心机床附带有自动托盘交换站的系统称为什么？17.近50年出现的新机床包括哪些。
《机械设计》课程试题（一）一、填空题（每空1分共31分）1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的2、三角形螺纹的牙型角％=,适用于,而梯形螺纹的牙型角％=,适用于。
3、螺纹连接防松，按其防松原理可分为防松、防松和防松。
4、带传动在工作过程中，带内所受的应力有、和,最大应力发生在。
5、链传动设计时，链条节数应选—数（奇数、偶数）。
链轮齿数应选_____ 数；速度较高时，链节距应选些。
6、根据齿轮设计准则，软齿面闭式齿轮传动一般按设计，按校核；硬齿面闭式齿轮传动一般按设计，按校核。
7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力 ,材料的许用接触应力,工作中产生的齿根弯曲应力,材料的许用弯曲应力。
8、蜗杆传动的总效率包括啮合效率刀i、效率和效率。
其中啮合效率刀i =,影响蜗杆传动总效率的主要因素是效率。
9、轴按受载荷的性质不同，分为、、。
10、滚动轴承接触角越大，承受载荷的能力也越大。
二、单项选择题（每选项1分，共11分）1、循环特性r= -1的变应力是应力。
A.对称循环变B、脉动循环变C .非对称循环变D .静2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是（）。
A、增大螺栓刚度Cb,减小被连接件刚度Cm B.减小Cb.增大CmC.增大Cb和Cm D .减小Cb和Cm3、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔.其目的是（）。
A .避免螺栓受附加弯曲应力作用B .便于安装C.为安置防松装置4、选取V带型号，主要取决于。
A .带的线速度B .带的紧边拉力c .带的有效拉力D .带传递的功率和小带轮转速5、对于标准齿轮传动，影响齿形系数Y F的主要几何参数A .齿轮的模数B .齿轮的压力角C .齿轮的齿数D .齿轮的顶隙系数6、一斜齿圆柱齿轮传动，已知法向模数Mn= 4mm齿数Z i=20, 螺旋角（3 =14032 ' 2"，齿宽b i = 80, b2= 75mm则该传动的齿宽系数人等于一一。
《机械制造装备设计》复习2015.05一.判断题：（对错判定）1. 生产过程也称制造工程。
2．车床是通用机床。
3．滑移齿轮转速与轴转速不相同。
4. 车床中离合器作用是连接两轴传动。
5．卧式升降镗铣床适合加工箱体类零件孔系。
6．卧式升降镗铣床加工时，进给只有一个方向是机动进给。
7．钻床加工精度范围是粗加工。
8. 钻床主运动是直线移动。
9．插齿比滚齿加工效率高。
10.镗孔车端面头是通用件。
11. 数控车床液压控制系统控制部件有4个。
12. 数控车床有刀库。
13. 数控车床主运动、进给运动采用伺服电机。
14.车床电机功率根据进给运动速度与进给力选择。
15.加工中心是由多台机床组成。
16.液压滑台运动精度高于机械滑台运动精度。
17.传动结构式用来进行转速计算。
18. 摩擦片离合器可用于外联系传动链。
19. 数控滚齿机提供的运动与普通滚齿机运动相同。
20. 电加工机床的类型有5种。
21．卧式升降镗铣床加工时，升降运动是主运动。
22．机床工艺范围为此种机床能加工的范围。
23．回转零件中心孔最适合在车床上钻削。
24．卧式升降镗铣床增加立铣头是为了方便卧铣。
25．数控车床主运动采用异步电机带齿轮箱传动。
二. 选择题：（ABCDE答案选择）1.先进装备设计技术应用哪些新技术。
2.属于通用机床的机床。
3.机床几何精度包括的内容。
4. 数控车床工作进给采用何种电机。
5.车削加工中心C轴控制采用何种电机6. 数控机床反馈控制需控制哪类参数。
7. X6120机床的含义。
8. 铣床进给方向的快速运动是由何种方法实现。
9. 立式数控铣床Z轴正向是哪个方向10.展成法加工齿轮的加工方法。
11. 滚齿加工工方法可加工哪些类齿轮。
12. 常用导轨的类型。
13.内联系传动链不能用哪种传动机构。
14. 机床设计中校核轴强度选择何种转速。
15.数控线切割机床属于哪类机床。
16. CA6140车床主运动速度怎样排列。
17. CA6140车螺纹时，把转动把转动变为直线移动的机构是什么。
东 北 大 学 继 续 教 育 学 院机械设计X 复习题一、简答题1．普通螺纹连接常需要根据需要采用不同的防松措施，按防松原理，螺纹连接的防松方法可分为哪几类？每类举1例说明。
答：防松方法：摩擦防松——弹簧垫圈、双螺母、椭圆口自锁螺母 机械防松——开口销与槽形螺母、圆螺母止动垫圈 破坏螺纹副的关系——冲点法、端焊法、粘结法2．链传动设计中，链节距p 的选择原则什么？答：链节距p 越大，链条承载能力越大。
但p 过大，运动不均匀性和冲击越严重。
设计链传动时，在满足传递功率的条件下，应尽量取较小的节距。
因为小节距和多齿数的链传动比大节距少齿数的链传动产生的噪音和振动要小。
3．已知某V 带传动如图，主动轮1和从动轮2上绘出带传动中的动角α'和静角α''的位置，并指出工作时通过22111B A C B A 、、、、及2C 点处的速度变化情况。
答：各点速度的变化情况如下表所示。
4. 有一闭式齿轮传动，满载工作几个月后，发现硬度为200~240HBS 的齿轮工作表面出现小的凹坑。
试问：①这是什么现象？②如何判断该齿轮是否可以继续使用？③应采取什么样的措施？答：①已开始出现齿面疲劳点蚀，但因出现小的凹坑，故属于早期点蚀。
②如果早期点蚀不再发展成破坏性点蚀，则该齿轮仍然可以继续使用。
③采用高黏度的润滑油或加极压添加剂于润滑油中，均可以提高齿轮的抗疲劳点蚀的能力。
二、计算题某钢制零件，该材料的2N/mm 770=B σ，2N/mm 400=S σ，21N/m m 250=-σ。
工作中承受对称循环变应力，其最大工作应力为2max N/mm 80=σ，65.1=σk ，81.0=σε，95.0=β，7010=N ，零件的材料常数94.5='m 。
求：610=N 时的安全系数。
解：211N/mm 6.11625065.195.081.0=⨯⨯==--σβεσσσk c294.56701)10(1171.8N/mm 10106.1166==='--m c c N N σσ 15.2808.171)10(16===-acS σσ 三、计算题某普通螺栓联接中，螺栓所受预紧力为p Q ，轴向工作载荷为F ，剩余预紧力为/p Q ，螺栓总拉力为Q ，螺栓刚度为L C ，被联接件刚度为F C ，F C C C F FL L+=∆。
三里河南区改建工程东二区塔台、住宅楼工程 页脚内容17 考试科目： 机 械 设 计 考试时间： 120分钟 试卷总分 100分
题号 一 二 三 四 五 总分 得分 评卷教师
一、简答题 （本大题共4小题，总计26分） 1、 齿轮强度计算中，有哪两种强度计算理论？分别针对哪些失效？若齿轮传动为闭式软齿面传动，其设计准则是什么？ （6分） 齿面的接触疲劳强度和齿根的弯曲疲劳强度的计算，齿面的接触疲劳强度针对于齿面的疲劳点蚀失效和齿根的弯曲疲劳强度针对于齿根的疲劳折断。 齿轮传动为闭式软齿面传动，其设计准则是按齿面的接触疲劳强度设计，校核齿根的弯曲疲劳强度。 2、连接螺纹能满足自锁条件，为什么还要考虑防松？根据防松原理，防松分哪几类？（8分） 因为在冲击、振动、变载以及温度变化大时，螺纹副间和支承面间的摩擦力可能在瞬间减小或消失，不再满足自锁条件。这种情况多次重复，就会使联接松动，导致机器不能正常工作或发生严重事故。因此，在设计螺纹联接时，必须考虑防松。根据防松原理，防松类型分为摩擦防松，机械防松，破坏螺纹副关系防松。
得分 三里河南区改建工程东二区塔台、住宅楼工程 页脚内容17 3、联轴器和离合器的功用是什么？二者的区别是什么？（6分）
联轴器和离合器的功用是联接两轴使之一同回转并传递转矩。二者区别是：用联轴器联接的两轴在工作中不能分离，只有在停机后拆卸零件才能分离两轴，而用离合器可以在机器运转过程中随时分离或接合两轴。 4、链传动产生动载荷的原因是什么？为减小动载荷应如何选取小链轮的齿数和链条节距？（6分）
小链轮的齿数不宜过小和链条节距不宜过大。 二、选择题 （在每题若干个选项中选出正确的选项填在横线上。 本大题共12小题，总计24分） 1、当两个被联接件之一太厚，不易制成通孔且需要经常拆卸时，往往采用 B 。 A．螺栓联接 B．双头螺柱联接 C．螺钉联接
2、滚动轴承中，为防止轴承发生疲劳点蚀，应进行 A 。
A. 疲劳寿命计算 B. 静强度计算 C. 极限转速验算 3、阿基米德蜗杆的 A 参数为标准值。 A. 轴面 B. 端面 C. 法面
得分 三里河南区改建工程东二区塔台、住宅楼工程 页脚内容17 4、一对相啮合的圆柱齿轮的Z1＜Z2 ， b1>b2,其齿面接触应力的大小为
A 。 A. σH1=σH2 B. σH1>σH2 C. σH15、V带传动设计中，限制小带轮的最小直径主要是为了____B___。 A．使结构紧凑 B．限制弯曲应力 C．限制小带轮上的包角 D．保证带和带轮接触面间有足够摩擦力
6、在齿轮抗弯强度的设计公式m≥1212FaSadFKTYYz中，应代入_ C __。
A.111FaSaFYY B.222FaSaFYY C.111FaSaFYY与222FaSaFYY中大者 D.111FaSaFYY与222FaSaFYY中小者 7、链传动中，链节数常选偶数，是为了使链传动 B 。 A．工作平稳 B．避免过渡链节 C．链条与链轮磨损均匀 8、滑动轴承中，含油轴承是采用 B 材料制成的。 A．硬木 B．粉末冶金 C．塑料 9、承受预紧力F′的紧螺栓联接在受轴向工作拉力F时，剩余预紧力为F″，其螺栓所受的总拉力Fo为__ B 。 A．Fo＝F十F′ B．Fo＝F十F″ C．Fo＝F′十F″ 10、当键联接强度不足时可采用双键。使用两个平键时要求键 D 布置。 A．在同一条直线上 B．相隔90° C．相隔120° D．相隔180° 三里河南区改建工程东二区塔台、住宅楼工程 页脚内容17 11、下列零件的失效中， C 不属于强度问题。
A．螺栓断裂 B．齿轮的齿面上发生疲劳点蚀 C．蜗杆轴产生过大的弯曲变形 D．滚动轴承套圈的滚道上被压出深的凹坑 12、带传动发生打滑总是___A____。 A．在小轮上先开始 B．在大轮上先开始 C．在两轮上同时开始 D．不定在哪轮先开始 三、分析题 （本大题共3小题，总计20分）
1. 如图所示，1、2是一对蜗杆蜗轮传动，3、4是一对斜齿轮传动。已知1为原动件，4为输出件，各轮转向如图所示。为了使中间轴上蜗轮2和斜齿轮3的轴向力互相抵消一部分， ⑴试确定1、2、3、4各轮的旋向； ⑵在图上标出2和3所受各力的方向。 （10分）
1、2、3轮左旋，4轮右旋 3、如图所示为带传动简图。轮1为主动轮。试问：
（1）带传动的主要失效形式有哪些？带传动工作时为什么出现弹性滑动现象？能否避免弹性滑动？
得分 三里河南区改建工程东二区塔台、住宅楼工程 页脚内容17 （2）带传动工作时，带处于图中哪一点应力最大？最大应力max＝？ （5
分）
带传动的主要失效形式有打滑和疲劳断裂。弹性滑动是由拉力差引起的，（只要传递圆周力，必然会产生弹性滑动）。弹性滑动是正常的工作现象，不可避免。 图中A点应力最大，
四、计算题 （本大题共2小题，总计20分） 1、某轴由一对代号为30212的圆锥滚子轴承支承，其基本额定动载荷C = 97.8 kN。轴承受径向力Fr1= 6000N，Fr2 =16500N。轴的转速 n =500 r/min，轴上有轴向力FA = 3000 N，方向如图。轴承的其它参数见附表。动载荷系数 fd = 1，温度系数ft= 1。
试：（1）说明轴承代号的意义； （2）确定轴承的寿命。(以小时为单位) （14分）
得分 11maxbc三里河南区改建工程东二区塔台、住宅楼工程
页脚内容17 解：3：轴承类型代号，圆锥滚子轴承；02：尺寸系列代号（0：宽度系列代号，2：直径系列代号）；12：内径系列代号，内径为60mm；公差等级为0级。 1）求内部派生轴向力S1、S2的大小方向 20005.126000211YFSr N 55005.1216500222YFSr N 方向如图所示。
215000SNFSA，1轴承被“压紧”，2轴承被“放松”。 2）求轴承所受的轴向力 AaFSF21 2500N
5500 22SFaN，
3）轴承的当量动载荷
据：Fa1/ Fr1= 2500/6000 = 0.417＞e = 0.40，得：X1 = 0.4，Y1 =1.5 P1 = fd（X1 Fr1 + Y1 Fa1）= 0.4×6000 + 1.5×2500 = 6150 N 据：Fa2/ Fr2 = 5500/16500 = 0.33 ＜e，得：X2 = 1，Y2 = 0 P2 = fd（X2 Fr2 + Y2 Fa2） = 16500 N P2＞P1，用 P2 计算轴承寿命。 4）计算轴承寿命 3106610165009780050060106010PCnLh
12562 h
S Fa/Fr≤e Fa/Fr＞e e YFr2 X Y X Y 0.40 1 0 0.4 1.5 三里河南区改建工程东二区塔台、住宅楼工程
页脚内容17 2、一牵曳钩用2个M10(d1=8.376mm)的普通螺栓固定于机体上，如图所示。
已知接合面间摩擦系数 f =0.15，可靠性系数 Kf=1.2，螺栓材料强度级别为6.6级，屈服极限σs=360MPa，安全系数S=3。试计算该螺栓组连接允许的最大牵引力R max=?（6分）
许用应力:360/3=120MPa 预紧力为 由公式4*1.3*[]Fdπ 求出预紧力：F´=5083.7N 最大牵引力与预紧力关系公式为 RKzmFff 最大牵引力为R=1271N
五、改错题 （本题10分）
试分析如图所示轴系结构中的错误，并加以改正。（指出错误之处，并编上号，简述其错误原因，并改正之。）（至少改正5处）
得分 三里河南区改建工程东二区塔台、住宅楼工程 页脚内容17 指出错误之处，并编上号，简述其错误原因（略）。 改正为：
一、填空题及选择填空题（27分，每空1分） 1．当动压润滑条件不具备，且边界膜遭破坏时，就会出现流体摩擦、 边界摩擦和干摩擦同时存在的现象，这种摩擦状态称为混合摩擦。 2. 一公称直径为d=16mm的螺纹副，螺纹头数n=2,螺距p=4mm, 螺 三里河南区改建工程东二区塔台、住宅楼工程 页脚内容17 纹中径d2=D2=14mm,牙侧角β=15º,螺纹副材料的当量摩擦系数
f´=0.08~0.10, 经计算该螺纹副 a 自锁性要求。 a.满足 b.不满足 3. 导向平键连接的主要失效形式是 工作面的磨损 ，设计时通过 限制 工作面间的压强 来进行耐磨性计算；半圆键的缺点 是 键槽对轴强度削弱较大 ，所以主要适用于轴端。 4. 作为标准普通V带工作面的两侧面夹角为φ=40º，相应的V带轮 轮槽的两侧面夹角则 b 。 a.大于40º b.小于40º c. 等于40º。 5. 传动带所能传递的最大有效圆周力Fmax与初拉力F0、带在小带轮 上的包角α1、带与带轮间的摩擦系数f等因素有关，它们的值越大， Fmax就越大。当传递的外载荷超过最大有效圆周力下的承载能力 时，带在带轮上发生打滑现象；而且在传动比大于1的情况下，打 滑总是先从小带轮上开始的，其原因是带在小带轮上的包角小于 大带轮上的包角（或带在大带轮上的包角大于小带轮上的包角）。 6. 齿轮传动的五种主要失效形式中，最严重、必须避免的失效形式 是轮齿折断；软齿面闭式齿轮传动最主要的失效形式是齿面疲劳点 蚀；高速重载齿轮传动易发生热胶合；轮齿的塑性变形常发生在 齿面材料较软、低速重载、频繁起动的传动中。 7. 下列齿轮参数中，对齿形系数YF没有影响的是 e 。 a. 齿数 b. 变位系数 c. 齿顶高系数 d. 压力角 e. 模数 8. 按国家标准GB/292-93规定，型号7212 C/DB轴承的类型为 角接触球轴承，宽度类型为 窄系列 ，精度等级为 P0 ，公称接触角α = 15 º。 9. 对于转动的滚动轴承,其主要失效形式是 疲劳点蚀 , 对于不转动、低速或摆动的轴承，主要失效形式是 局部塑性变形 , 对于高速轴承， 发热以至胶合 是其主要失效形式。 10. 滑动轴承一般由轴颈、轴瓦、轴承座三者组成， 其失效形式主要是 胶合和磨损 ，主要发生在 轴瓦 上。 二、问答题（24分,每小题4分） 1. 齿向载荷分布系数Kβ的物理意义是什么？改善齿向载荷分布不均匀状况
的措施有哪些？
