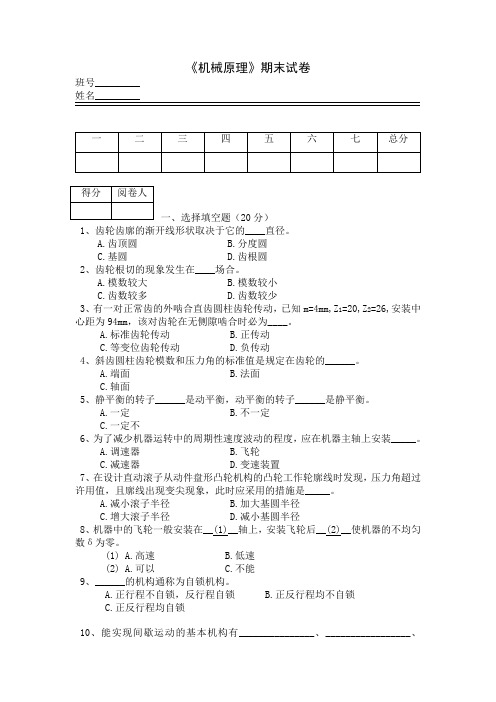

《机械原理》期末试卷班号_________一、选择填空题（20分）1、齿轮齿廓的渐开线形状取决于它的____直径。
A.齿顶圆B.分度圆C.基圆D.齿根圆2、齿轮根切的现象发生在____场合。
A.模数较大B.模数较小C.齿数较多D.齿数较少3、有一对正常齿的外啮合直齿圆柱齿轮传动，已知m=4mm,Z1=20,Z2=26,安装中心距为94mm，该对齿轮在无侧隙啮合时必为____。
A.标准齿轮传动B.正传动C.等变位齿轮传动D.负传动4、斜齿圆柱齿轮模数和压力角的标准值是规定在齿轮的______。
A.端面B.法面C.轴面5、静平衡的转子______是动平衡，动平衡的转子______是静平衡。
A.一定B.不一定C.一定不6、为了减少机器运转中的周期性速度波动的程度，应在机器主轴上安装_____。
A.调速器B.飞轮C.减速器D.变速装置7、在设计直动滚子从动件盘形凸轮机构的凸轮工作轮廓线时发现，压力角超过许用值，且廓线出现变尖现象，此时应采用的措施是_____。
A.减小滚子半径B.加大基圆半径C.增大滚子半径D.减小基圆半径8、机器中的飞轮一般安装在__(1)__轴上，安装飞轮后__(2)__使机器的不均匀数δ为零。
(1) A.高速 B.低速(2) A.可以 C.不能9、______的机构通称为自锁机构。
A.正行程不自锁，反行程自锁B.正反行程均不自锁C.正反行程均自锁10、能实现间歇运动的基本机构有_______________、_________________、_____________。
（列三种）二、试标出下列机构在图示位置时的压力角。
（箭头标注的构件为原动件）（10分）三、计算图示平面机构的自由度。
将其中的高副化为低副，确定机构所含杆组的数目和级别，并判定机构的级别。
机构中的原动件用弧箭头表示。
（计算自由度时，如有复合铰链、局部自由度、虚约束，请指出）四、图示伦系中，已知：Z1=1, Z2=30, Z2’=14, Z3=18, Z4=50, Z4’=50, Z5=20,Z6=15。

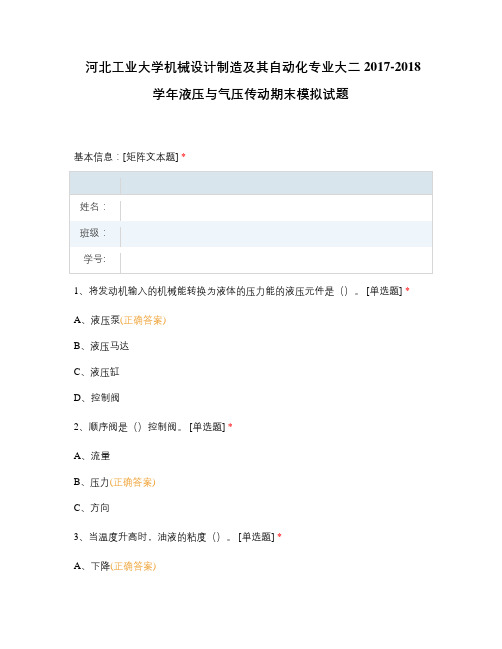

河北工业大学机械设计制造及其自动化专业大二2017-2018学年液压与气压传动期末模拟试题基本信息：[矩阵文本题] *1、将发动机输入的机械能转换为液体的压力能的液压元件是（）。
[单选题] *A、液压泵(正确答案)B、液压马达C、液压缸D、控制阀2、顺序阀是（）控制阀。
[单选题] *A、流量B、压力(正确答案)C、方向3、当温度升高时，油液的粘度（）。
[单选题] *A、下降(正确答案)B、增加C、没有变化4、单作用式叶片泵的转子每转一转，吸油、压油各（）次 [单选题] *A、1(正确答案)B、2C、35、变量轴向柱塞泵排量的改变是调整斜盘（）的大小来实现的。
[单选题] *A、角度(正确答案)B、方向C、A和B都不是6、液压泵的理论流量（）实际流量。
[单选题] *A、大于(正确答案)B、小于C、相等7、中位机能（）型的换向阀在中位时可实现系统卸荷。
[单选题] *A、M(正确答案)B、PC、O8、减压阀控制的是（）处的压力 [单选题] *A、进油口B、出油口C、A和B都不是(正确答案)9、在液体流动中，因某点处的压力低于空气分离压而产生大量气泡的现象，称为（） [单选题] *A、层流B、液压冲击C、空穴现象(正确答案)D、紊流10、当系统的流量增大时，油缸的运动速度就（） [单选题] *A、变快(正确答案)B、变慢C、没有变化11、公称压力为6.3MPa的液压泵，其出口接油箱。
则液压泵的工作压力为（）[单选题] *A、6.3MPaB、0(正确答案)C、6.2MPa12、当工作行程较长时，采用（）缸较合适 [单选题] *A、单活塞扦B、双活塞杆C、柱塞(正确答案)13、单杆活塞缸的活塞杆在收回时（）。
[单选题] *A、受压力(正确答案)B、受拉力C、不受力15、节流阀的节流口应尽量做成（）式。
[单选题] *A、薄壁孔(正确答案)B、短孔C、细长孔16、要实现快速运动可采用（）回路。
[单选题] *A、差动连接(正确答案)B、调速阀调速C、大流量泵供油17、在液压系统图中，与三位阀连接的油路一般应画在换向阀符号的（）位置上。
机械设计计算题及答案【篇一：机械设计试题及答案】xt>一、选择题：本题共10个小题，每小题2分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的。
把所选项前的字母填在题后的括号内。
1．一般工作条件下，齿面硬度hb≤350的闭式齿轮传动，通常的主要失效形式为【 b 】a．轮齿疲劳折断 b. 齿面疲劳点蚀c．齿面胶合 d. 齿面塑性变形2．带传动在工作时产生弹性滑动，是由于c．紧边与松边拉力不等 d. 传动过载3．下列四种型号的滚动轴承，只能承受径向载荷的是a．6208b. n208 c. 3208 d. 52084．下列四种螺纹，自锁性能最好的是a．粗牙普通螺纹b.细牙普通螺纹c．梯形螺纹 d.锯齿形螺纹5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为c．增加蜗杆头数z1d. 增大蜗杆直径系数q6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数c是指a．弹簧外径与簧丝直径之比值b．弹簧内径与簧丝直径之比值c．弹簧自由高度与簧丝直径之比值d．弹簧中径与簧丝直径之比值7．普通平键接联采用两个键时，一般两键间的布置角度为8．v带在减速传动过程中，带的最大应力发生在a．v带离开大带轮处 b. v带绕上大带轮处c． v带离开小带轮处 d. v带绕上小带轮处9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是a．拉力 b.扭矩c．压力 d.拉力和扭矩10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后a．制造困难 b.要使用较长的销轴c．不便于装配 d.链板要产生附加的弯曲应力c 】 b 】d】c】d 】【b 】【d 】【d 】【d 】【【【【【二、填空题：本大题共10个小题，每空1分，共20分。
把答案填在题中横线上。
1．轴如按受载性质区分，主要受弯矩的轴为心轴，主要受2．代号62203的滚动轴承，为深沟球轴承轴承，其内径为mm。
3．在一般机械中的圆柱齿轮传动，往往使小齿轮齿宽b1大于大齿轮齿宽b2；在计算齿轮强度时，工作齿宽b 应取大齿轮齿宽b2。
机械专业期末考试题目及答案一、选择题（每题2分，共20分）1. 机械设计中，通常所说的“三要素”是指：A. 材料、工艺、成本B. 材料、结构、性能C. 功能、结构、性能D. 材料、功能、工艺2. 在机械加工中，以下哪个不是常用的切削方式：A. 车削B. 铣削C. 磨削D. 焊接3. 机械制图中，尺寸线应：A. 与被标注的表面平行B. 与被标注的表面垂直C. 与被标注的表面成45度角D. 与被标注的表面成任意角度4. 根据机械原理，以下哪个不是四杆机构的类型：A. 双曲柄机构B. 双摇杆机构C. 曲柄滑块机构D. 滑块摇杆机构5. 机械传动中，齿轮传动的主要优点不包括：A. 结构紧凑B. 传动效率高C. 噪音大D. 承载能力强6. 以下哪个不是机械制造过程中的加工方法：A. 铸造B. 锻造C. 焊接D. 热处理7. 机械零件的疲劳失效通常发生在：A. 表面B. 内部C. 边缘D. 中心8. 在机械设计中，材料的屈服强度是指：A. 材料开始发生塑性变形的应力B. 材料开始发生断裂的应力C. 材料开始发生疲劳的应力D. 材料开始发生腐蚀的应力9. 机械系统动力学分析中，牛顿第二定律表达式为：A. F = maB. F = mvC. F = m/aD. F = 1/ma10. 以下哪个不是机械设计中的可靠性设计原则：A. 简化设计B. 冗余设计C. 模块化设计D. 过度设计二、简答题（每题10分，共30分）1. 简述机械零件的失效类型及其原因。
2. 解释什么是静平衡和动平衡，并说明它们在机械设计中的重要性。
3. 描述机械传动系统的设计原则，并举例说明。
三、计算题（每题15分，共30分）1. 某机械零件的受力情况如下：受到一个垂直向上的力F1 = 1000N，一个水平向右的力F2 = 500N，以及一个水平向左的力F3 = 300N。
请计算该零件的合力大小和方向。
2. 一个齿轮传动系统，主动轮半径为r1 = 50mm，从动轮半径为r2 = 100mm，主动轮转速为n1 = 1500rpm。
北京机械工业学院机械设计考题与答案一、是非题(有5小题，每题1分，共5分.正确在括号内写“T”，错误在括号内写“F”）1．双螺母防松结构中,如两螺母厚度不同，应先安装薄螺母，后安装厚螺母。
(T )2．滚动轴承的轴向系数Y值越大，其承受轴向能力越大.（ F ）3．减速器的齿轮和滚动轴承可以采用不同的润滑剂.（T ）4．设计蜗杆传动时,为了提高传动效率,可以增加蜗杆的头数.（ T ）5．失效就是零件断裂了.(F ）二、选择题（有5小题，每题2分,共10分。
在每小题的选项中，只有一项是符合题目要求的，把所选项的字母填在题中的横线上）6．温度对润滑油粘度的影响是随着温度的升高润滑油的粘度 C 。
A)提高 B）不变 C）降低7．设计时键的截面尺寸通常是根据 D 从标准中选取。
A）键传递的转矩 B）轴的转速 C）轮毂的长度 D）轴的直径8．下列四种叙述中 D 是正确的.A）变应力只能由变载荷产生 B）静载荷不能产生变应力 C）变应力是由静载荷产生 D）变应力是由变载荷产生,也可能由静载荷产生9．从经济观点考虑，单件生产的齿轮减速箱的箱体最好采用 C 。
A）灰铸铁铸造 B）铸钢铸造 C）钢板焊接10．由下列不同材料制造的零件，其形状、尺寸、结构、表面加工情况和工作条件等完全相同,其中有效应力集中系数最大的是 B 。
A）HT200灰铸铁 B）40CrNi钢 C）45钢三、填空题（有5小题，20个空，每空1分，共20分。
把答案填在题中横线上）11．对下列各种零件至少举出一种常用材料的牌号,齿轮 45, 40Cr ,滑动轴承轴瓦 ZQSn10—1， ZQAl9—4 ，蜗轮轮缘 ZQSn10—1， ZQAl9-4 ，螺钉 Q235，20 ，弹簧 65Mn，碳素弹簧钢丝 ,弹簧垫圈 65Mn ，滚动轴承套圈 GCr15 ，滚动轴承保持架 08F ，键 45 。
12．带传动的失效形式为打滑和疲劳破坏 .因此，其主要设计依据为在保证带传动不打滑的条件下，具有一定的疲劳强度和寿命 .13．轴按承载分为心轴，转轴和传动轴。
机电系统设计开放性试题题1：（论述与分析题）15分[题干]友宝智能售货机[答题要求]1）对选定机电一体化系统进行总体功能分解，并绘制出功能结构图；2）详细论述选定机电一体化系统的主要支撑技术（传感检测系统、机械系统、伺服驱动系统、控制系统及接口）的实现方式及作用；3）从选定机电一体化系统中抽取1个闭环控制单元，论述有哪些基本组成部分?画出方框图解答：1.友宝智能售货机购买商品分为三个步骤：扫码（或人脸识别）开门、挑选商品以及关门结算，所需功能主要包括扫码支付、人脸识别、动态视觉识别、出货监测、账务管理和结算、数据更新、库存提醒、设备安全监测、报警、照明、恒温等。
功能结构图如下图：2.传感检测系统：3D结构光摄像头和高清传感技术，精密比对算法，实现人脸识别；基于视觉传感器的视觉识别技术实时动态视觉精准识别，三维重建每种商品模型，可以识别拿走或者放回商品的动作，实现货物的出货检测；机械系统：采用立方体外壳，内含货架等其他机械装置，实现货物放置以及整体结构框架的搭建；伺服驱动系统：通过电力驱动，结合控制板和驱动器来实现售货机的控制部分、照明恒温以及整体的运作；控制系统及接口：由传感器对货物信息进行采集，通过控制板对信息进行存储处理传送、屏幕显示以及故障检测报警；通过制冷装置和控制系统来实现售货机的恒温。
3.挑选商品时的货物检测主要基本组成部分由：视觉传感检测、商品识别检测、库存管理、订单管理、账单计算、出柜检测、关门检测、控制器等。
当商品没有出柜时，反馈给控制器，由控制器发出指令让传感检测装置再次识别并进行库存计算。
当售货机门没有关闭时，意味着顾客还在选择商品，所以反馈给控制器，继续进行订单管理操作，售货机门关闭时，开始账单结算，进行扣款操作。
方框图如下图：题2：（论述、分析及计算题）15分[题干]部门领导对小明提出了机器人检测传感技术研发的总体需求：1）已知选用了普通直流电机驱动各机器人关节，需要具有零点定位功能，可实现各关节旋转角度精度的闭环控制，抵消各关节减速器内部因素引起的误差，减少关节的实际运动位置与理论运动位置之间的误差；2）该关节机器人可用于恒力打磨、抛光等应用，需要力反馈来确定它推动的力够不够；3）当该关节机器人打磨薄板零件至一定阶段后，该关节机器人可用于自动测量薄板零件的厚度，检测零件是否满足厚度要求。
的瞬心位置，则可利用三心定理法。
5.在计算平面机构的速度瞬心数目时，若机构有n个活动构件，则该机构具有
n（n-1）/2 个相对速度瞬心。
6.任一做平面运动的自由构件有 3 个自由度。
对于平面机构引入2
个约束的运动副是移动副和转动副（或平面低副），引入1个约束的运动副是平面滚滑副（或平面高副）。
三、（本题30分）计算下列机构的自由度（若有复合铰链、局部自由度或者虚约束，须明确指出）。
四、（本题10分）图中所示为一冲床传动机构的设计方案。
设计者的意图是通过齿轮1带动凸轮2旋转后，经过摆杆3带动导扦4来实现冲头上下冲压的动作。
试分析此方案有无结构组成原理上的错误。
若有，应如何修改?
五、（本题10分）画出图示（a）和（b）所示机构的运动简图(运动尺寸由图上量取)，并计算其自由度。
七、（本题10分）试比较图(a)、(b)、(c)、(d)所示的四个机构是否相同，或哪几个是相同的7为什么?
八、（本题20分）找出图所示机构在图示位置时的所有瞬心。
若已知构件1的角速度02，试求图中机构所示位置时构件3的速度或角速度(用表达式表示)。
1.（本题6分）某机构运动简图如图1所示，取杆EF为原动件，计算机构的自由度，并判断机构是否有确定的运动；题1 图2.（本题8分）图示曲柄滑块机构，已知曲柄1为主动件，角速度ω为常数，AB=r，BC=1.5r，AB与BC的夹角为90°。
试求；（1）机构的全部瞬心（在图上标出）；（2）用速度瞬心法求滑块C的速度，杆2的角速度。
题2 图3. （本题10分）图示四杆机构，已知l AB=150 mm，l CD=300 mm，l BC=400 mm，l AD=350 mm，若该机构是曲柄摇杆机构，试确定：（1）图示条件下，AB是否为曲柄？（2）若AB为机架，将演化成何种机构？（3）若BC为机架，将演化成何种机构？（4）若θ=60°，求机构的行程速比系数K。
（5）若AD为机架，在图中画出机构的最小传动角γmin。
ψ题3图4.（本题8分）图示凸轮机构，凸轮实际廓线为一个圆，圆心O1，凸轮转动中心为O。
试用作图法在图上作出：（1）基圆；（2）偏距圆；（3）理论廓线；（4）利用反转法原理，在图中作出凸轮转过30°时推杆的位移S和压力角α；说明：(1) 不必作文字说明，但必须保留作图线；(2) 位移、凸轮转角与压力角只需在图上标出，不必度量出数值。
题4图5. （本题10分）已知一对渐开线直齿圆柱齿轮传动比i=4，标准模数为3 mm，α＝20︒，h a*=1，c*=0.25。
（1）若标准中心距a=150 mm，求小齿轮的齿数z1，分度圆直径d1，基圆直径d b1，齿顶圆直径d a1。
（2）若重新安装实际中心距为a’=155 mm，求此时的啮合角α’。
6. （本题8分）图示轮系，已知z1=22，z3=88，z3’= z5。
试求传动比i15。
题6图。
NCUT北方工业大学机械设计基础第五章作业答案1、等速运动规律的凸轮机构，从动件在运动开始和终止时，加速度值为 A 。
A、无穷大B、零C、常量2、等速运动规律的凸轮机构，从动件在运动开始和终止时，将引起 A 冲击。
A、刚性B、柔性C、无3、凸轮机构中，从动件的运动采用等加速等减速运动规律时，会产生_B__。
A、刚性冲击B、柔性冲击C、无冲击4、凸轮机构中，基圆半径减小，会使机构压力角 A 。
A、增大B、减小C、不变5、为防止滚子从动件运动失真，滚子半径必须___A _凸轮理论廓线的最小曲率半径。
A、<B、>C、>=6、图示偏心直动尖端从动件盘形凸轮机构，凸轮的轮廓为圆形，圆心为O。
(1) 在图上作出凸轮的基圆、偏距圆；（2）利用反转法原理，求凸轮从图示位置转过90°后，从动件的位移S和压力角α；（3）在图上求出从动杆的行程h（即最大位移）。
说明：(1) 不必作文字说明，但必须保留作图线；基圆：位移S： 2分压力角α： 2分行程7、如图所示为一凸轮机构，凸轮的实际廓线为一个圆，圆心为O,，凸轮的转动中心为O。
求：（1）画出理论廓线、偏距圆、基圆、标出基圆半径r0；30时推杆的位移s和压力角α；（2）利用反转法原理，在图中作出凸轮转过说明：(1)不必作文字说明，但必须保留作图线；反转30度：2分位移S ： 2分压力角α： 2分8、如图所示为一凸轮机构，凸轮的转动中心为O 。
试用作图法在图上标出：（1）凸轮的理论廓线、偏距圆、基圆；（2）当凸轮从图示位置转过45°时，从动件的位移S 和压力角α；说明：(1)不必作文字说明，但必须保留作图线；反转45度：2分位移S ： 2分压力角α： 2分。
考试科目：机械设计考试时间:120分钟试卷总分100分1、齿轮强度计算中，有哪两种强度计算理论？分别针对哪些失效？若齿轮传动为闭式软齿面传动，其设计准则是什么？（6分）齿面的接触疲劳强度和齿根的弯曲疲劳强度的计算，齿面的接触疲劳强度针对于齿面的疲劳点蚀失效和齿根的弯曲疲劳强度针对于齿根的疲劳折断。
齿轮传动为闭式软齿面传动，其设计准则是按齿面的接触疲劳强度设计，校核齿根的弯曲疲劳强度。
2、连接螺纹能满足自锁条件，为什么还要考虑防松？根据防松原理，防松分哪几类？（8分）因为在冲击、振动、变载以及温度变化大时，螺纹副间和支承面间的摩擦力可能在瞬间减小或消失，不再满足自锁条件。
这种情况多次重复，就会使联接松动，导致机器不能正常工作或发生严重事故。
因此，在设计螺纹联接时，必须考虑防松。
根据防松原理，防松类型分为摩擦防松，机械防松，破坏螺纹副关系防松。
第1页（共17页）3、联轴器和离合器的功用是什么？二者的区别是什么？（6分）联轴器和离合器的功用是联接两轴使之一同回转并传递转矩。
二者区别是：用联轴器联接的两轴在工作中不能分离，只有在停机后拆卸零件才能分离两轴，而用离合器可以在机器运转过程中随时分离或接合两轴。
4、链传动产生动载荷的原因是什么？为减小动载荷应如何选取小链轮的齿数和链条节距？（6分）h讎前进谨屢变化尬唤=±号研不稳己N 琏上下垂直逮度变化向扼动，共振原因便链产生动戟荷.玉瞬时啮合的相对速度引起冲去动载荷.纸宙于薙条松弛，起动，带鹰m反转，突然超载卸裟出现冲主、动戟荷0小链轮的齿数不宜过小和链条节距不宜过大。
（在每题若干个选项中选出正确的选项填在横线上本大题共12小题，总计24分）1、当两个被联接件之一太厚，不易制成通孔且需要经常拆卸时，往往采用B ___ 。
A .螺栓联接B .双头螺柱联接C.螺钉联接2、滚动轴承中，为防止轴承发生疲劳点蚀，应进行A。
A. 疲劳寿命计算B.静强度计算C.极限转速验算3、阿基米德蜗杆的A参数为标准值。
A. 轴面B.端面C.法面 4、一对相啮合的圆柱齿轮的 乙v Z 2 , b i >b 2,其齿面接触应力的大小为A ___ 。
5、V 带传动设计中，限制小带轮的最小直径主要是为了 ______ B B .限制弯曲应力中小者F1F27、链传动中，链节数常选偶数，是为了使链传动 ―B —。
A .工作平稳B .避免过渡链节C .链条与链轮磨损均匀8滑动轴承中，含油轴承是采用 ______ B ____ 材料制成的。
A .硬木B .粉末冶金C .塑料9、承受预紧力F 的紧螺栓联接在受轴向工作拉力 F 时，剩余预紧力为F 〃,其螺栓所受的总拉力Fo 为 B10、当键联接强度不足时可采用双键。
使用两个平键时要求键 D 布置A.H1= H2 C. (T H1 <(T H2C .限制小带轮上的包角 摩擦力D .保证带和带轮接触面间有足够6、 在齿轮抗弯强度的设计公式存 2KT I2 dZY Fa Y Sa 中，应代入_ C …。
A.Xal YsalF1F2CXa Mai与2*玄2中大者F 1F 2A .使结构紧凑D.B. Fo = F 十 F 〃C. Fo = F 十 F 〃A .在同一条直线上B .相隔90°C.相隔120° D .相隔180°11、下列零件的失效中， C 不属于强度问题。
A .螺栓断裂B .齿轮的齿面上发生疲劳点蚀C.蜗杆轴产生过大的弯曲变形 D .滚动轴承套圈的滚道上被压出深的凹坑12、带传动发生打滑总是_A（本大题共3小题，总计20分）1、2 是- -对蜗杆蜗轮传动，3、4是- -对斜齿轮传动。
已知1为原动件，4为输出件，各轮转向如图所示。
为了使中间轴上蜗轮2和斜齿轮3的轴向力互相抵消一部分，⑴试确定1、2、3、4各轮的旋向；⑵在图上标出2和3所受各力的方向。
（10分）1、2、3轮左旋，4轮右旋A .在小轮上先开始 B. 在大轮上先开始C. 在两轮上同时开始 D .不定在哪轮先开始得分一1.如图所示,三、分析题3、如图所示为带传动简图。
轮1为主动轮。
试问:（1） 带传动的主要失效形式有哪些？带传动工作时为什么出现弹性滑动现 象？能否避免弹性滑动？（2） 带传动工作时，带处于图中哪一点应力最大？最大应力 max =? （5 分）带传动的主要失效形式有打滑和疲劳断裂。
弹性滑动是由拉力差引起的，（只 max1 c bl要传递圆周力，必然会产生弹性滑动）。
弹性滑动是正常的工作现象，不可 避免。
图中A 点应力最大，1、某轴由一对代号为30212的圆锥滚子轴承支承，其基本额定动载荷C = 97.8 kN 。
轴承受径向力Fr1= 6000N , Fr2 =16500N 。
轴的转速 n =500 r/min ,轴上 有轴向力F A = 3000 N ,方向如图。
轴承的其它参数见附表。
动载荷系数 f d = 1，温度系数f t = 1。
得分一（本大题共2小题，总计20分）四、计算题试：（1）说明轴承代号的意义;（2）确定轴承的寿命。
（以小时为单位）（14分）代号，内径为60mm ；公差等级为0级F r1 6000 A 〕 3 —1 2000 N2Y 2 1.5电宓5500 N2Y 2 1.5方向如图所示。
S 1 F A 5000N S 2 , 1轴承被“压紧”，2轴承被“放松”。
2) 求轴承所受的轴向力F a1 S 2 F A 2500N F a2 S 2 5500 N ,3) 轴承的当量动载荷据：F a1/ F r1= 2500/6000 = 0.417>e = 0.40,得：X 1 = 0.4, 丫1 =1.5P 1 = fd (X 1 F r1 + 丫1 F a1)= 0.4 X 6000 + 1.5X 2500 = 6150 N 据: F a2/ F r2 = 5500/16500 = 0.33 v e , 得: X 2 = 1, 丫2 = 0P 2 = fd ( X 2 F r2 + 丫2 F a2) = 16500 N P 2> P 1,用P 2计算轴承寿命。
— s,解：3:轴承类型代号，圆锥滚子轴承； 02 :尺寸系列代号（0:宽度系列代号，1） 求内部派生轴向力S1、S2的大小方向S22:直径系列代号）；12 :内径系列得分一（本题10分）4）计算轴承寿命2、一牵曳钩用2个M10（d 1=8.376mm ）的普通螺栓固定于机体上，如图所示 已知接合面间摩擦系数f =0.15,可靠性系数K f =1.2，螺栓材料强度级别为 6.6级，屈服极限d =360MPa ,安全系数S=3。
试计算该螺栓组连接允许的最 大牵引力 R max =? （6 分）预紧力为 由公式d , 4*1£ FY n ]求出预紧力：F '=5083.7N 最大牵引力与预紧力关系公式为 fFzm K f R最大牵引力为R=1271NL 10h106 C 60n P106 60 50097800 1650012562 h五、改错题试分析如图所示轴系结构中的错误，并加以改正。
（指出错误之处，并编上号，简述其错误原因，并改正之。
）（至少改正5处）指出错误之处，并编上号，简述其错误原因（略）改正为：一、填空题及选择填空题（27分，每空1分）1. 当动压润滑条件不具备，且边界膜遭破坏时，就会出现流体摩擦、边界摩擦和干摩擦同时存在的现象，这种摩擦状态称为混合摩擦。
2. 一公称直径为d=16mm的螺纹副，螺纹头数n=2,螺距p=4mm,螺纹中径d2=D2=14mm,牙侧角3=15q螺纹副材料的当量摩擦系数f =0.08~0.10,经计算该螺纹副_a自锁性要求。
a.满足b.不满足3. 导向平键连接的主要失效形式是工作面的磨损，设计时通过限制工作面间的压强来进行耐磨性计算：半圆键的缺点是键槽对轴强度削弱较大，所以主要适用于轴端。
4. 作为标准普通V带工作面的两侧面夹角为忙40q相应的V带轮轮槽的两侧面夹角则 b 。
a.大于40ob.小于40oc.等于40Q5. 传动带所能传递的最大有效圆周力F max与初拉力F o、带在小带轮上的包角a、带与带轮间的摩擦系数f等因素有关，它们的值越大，F max就越大。
当传递的外载荷超过最大有效圆周力下的承载能力时，带在带轮上发生打滑现象；而且在传动比大于1的情况下，打滑总是先从小带轮上开始的，其原因是带在小带轮上的包角小于大带轮上的包角（或带在大带轮上的包角大于小带轮上的包角）。
6. 齿轮传动的五种主要失效形式中，最严重、必须避免的失效形式是轮齿折断;软齿面闭式齿轮传动最主要的失效形式是齿面疲劳点蚀；高速重载齿轮传动易发生热胶合;轮齿的塑性变形常发生在齿面材料较软、低速重载、频繁起动的传动中。
7. 下列齿轮参数中，对齿形系数Y F没有影响的是_e ____ 。
a.齿数b.变位系数c.齿顶高系数d.压力角e.模数8. 按国家标准GB/292-93规定，型号7212 C/DB轴承的类型为角接触球轴承，宽度类型为窄系列，精度等级为P0 ,公称接触角a= 15 o。
9. 对于转动的滚动轴承，其主要失效形式是疲劳点蚀,对于不转动、低速或摆动的轴承，主要失效形式是局部塑性变形,对于高速轴承，发热以至胶合是其主要失效形式10. 滑动轴承一般由轴颈、轴瓦、轴承座三者组成，其失效形式主要是—胶合和磨损，主要发生在轴瓦上。
二、问答题（24分,每小题4分）1. 齿向载荷分布系数K B的物理意义是什么？改善齿向载荷分布不均匀状况的措施有哪些？K B的物理意义一一考虑沿齿宽方向载荷分布不均匀对轮齿应力的影响系数。
（2分）措施：（答出以下7点中3点以下者1分，答出3点以上者2分）1）齿轮的制造和安装精度T2）轴、轴承及机体的刚度T3）齿轮在轴上的布置——合理选择4）轮齿的宽度--- 设计时合理选择5）采用软齿面一一通过跑合使载荷均匀6）硬齿面齿轮--- 将齿端修薄、或做成鼓形齿7）齿轮要布置在远离转矩输入端的位置。
2•试述齿轮传动的设计准则评分标准：以下4点各点1分（1）软齿面闭式齿轮传动：通常先按齿面接触疲劳强度进行设计，然后校核齿根弯曲疲劳强度。
（2）硬齿面式齿轮传动：通常先按齿根弯曲疲劳强度进行设计，然后校核齿面接触疲劳强度。
（3）高速重载齿轮传动，还可能出现齿面胶合，故需校核齿面胶合强度。
（4）开式齿轮传动：目前多是按齿根弯曲疲劳强度进行设计，并考虑磨损的影响将模数适当增大（加大10~15%）。
3. 按照轴所受载荷类型的不同，轴分为那几种类型？并分别举例说明。
评分标准：以下3点各点1分，举例正确合计1分。
（1）仅受弯矩M的轴——心轴，只起支撑零件作用，如自行车前轴。
