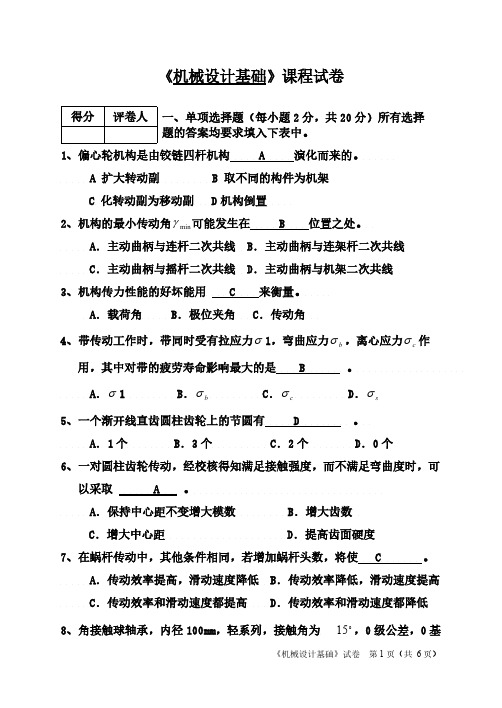

《机械设计基础》课程试卷得分评卷人一、单项选择题（每小题2分，共20分）所有选择题的答案均要求填入下表中。

1、偏心轮机构是由铰链四杆机构 A 演化而来的。

A 扩大转动副B 取不同的构件为机架C 化转动副为移动副D 机构倒置2、机构的最小传动角可能发生在 B 位置之处。

γmin A ．主动曲柄与连杆二次共线 B ．主动曲柄与连架杆二次共线C ．主动曲柄与摇杆二次共线D ．主动曲柄与机架二次共线3、机构传力性能的好坏能用 C 来衡量。

A ．载荷角B ．极位夹角C ．传动角4、带传动工作时，带同时受有拉应力1，弯曲应力，离心应力作σb σc σ用，其中对带的疲劳寿命影响最大的是 B 。

A ． 1B ．C ．D ．σb σc σsσ5、一个渐开线直齿圆柱齿轮上的节圆有 D 。

A ．1个B ．3个C ．2个D ．0个6、一对圆柱齿轮传动，经校核得知满足接触强度，而不满足弯曲度时，可以采取 A 。

A ．保持中心距不变增大模数B ．增大齿数C ．增大中心距D ．提高齿面硬度7、在蜗杆传动中，其他条件相同，若增加蜗杆头数，将使 C 。

A ．传动效率提高，滑动速度降低B ．传动效率降低，滑动速度提高C ．传动效率和滑动速度都提高D ．传动效率和滑动速度都降低8、角接触球轴承，内径100mm ，轻系列，接触角为 ，0级公差，0基15本游隙组，其代号为 B 。

A ．G7220 B ．7220C C ．7220AC D ．7220B 9、普通平键联接传递动力是靠___B____。

A ．两侧面的摩擦力 B ．两侧面的挤压力 C ．上下面的挤压力 D ．上下面的摩擦力10、凸轮机构中，基圆半径是指凸轮转动中心到____D___半径。

A ．理论轮廓线上的最大 B ．实际轮廓线上的最大 C ．实际轮廓线上的最小 D ．理论轮廓线上的最小得分评卷人二、判断题（每小题1分，共10分）所有判断题的答案均要求填入下表中。

1、 构件和零件均是运动单元。

一、填空〔每空 1 分〕1、构件是机器的运动单元体；部件是机器的制造单元体；部件是机器的装置单元体。

2、平面运动副可分为低副和高副，低副又可分为转动副和搬动副。

3、运动副是使两构件接触，同时又拥有确定相对运动的一种联接。

平面运动副可分为低副和高副。

4、平面运动副的最大体束数为 2 。

5、机构拥有确定相对运动的条件是机构的自由度数目等于主动件数目。

6、在机构中采用虚拘束的目的是为了改进机构的工作情况和受力情况。

7、平面机构中，两构件经过点、线接触而组成的运动副称为高副。

8、机构处于压力角α =90°时的地址，称机构的死点地址。

曲柄摇杆机构，当曲柄为原动件时，机构无死点地址，而当摇杆为原动件时，机构有死点地址。

9、铰链四杆机构的死点地址发生在从动件与连杆共线地址。

10、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往来摇动的平均速度不相同的运动特点称为：急回特点。

11、摇动导杆机构的极位夹角与导杆摆角的关系为相等。

12、凸轮机构是由机架、凸轮、从动件三个根本构件组成的。

13、螺旋机构的工作原理是将螺旋运动转变成直线运动。

14 为保证带传动的工作能力，一般规定小带轮的包角α≥ 120°。

15、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。

16、链传动和带传动都属于挠性件传动。

17、齿轮啮合时，当主动齿轮的齿根 _推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿立刻走开啮合，所以停止啮合点为主动轮齿顶圆与啮合线的交点。

18、渐开线标准直齿圆柱齿轮正确啮合的条件为模数和压力角分别相等。

19、 _齿面磨损 __和_因磨损以致的轮齿折断__是开式齿轮传动的主要无效形式。

20、渐开线齿形常用的加工方法有仿形法和范成法两类。

21、在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1= σH2。

22、斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。

《机械设计基础》期末考试试题一一、填空题(每空1分 ,共30分)1、构件是机器的______单元体；零件是机器的______单元体 ,分为______零件和_______零件；部件是机器的_______单元体。

2、运动副是使两构件________ ,同时又具有_________的一种联接。

平面运动副可分为________和_______。

3、机构处于压力角α=_________时的位置 ,称机构的死点位置。

曲柄摇杆机构 ,当曲柄为原动件时 ,机构______死点位置 ,而当摇杆为原动件时 ,机构______死点位置。

4、绘制凸轮轮廓曲线 ,需已知__________、___________和凸轮的转向。

5、为保证带传动的工作能力 ,一般规定小带轮的包角α≥__________。

6、渐开线标准直齿圆柱齿轮正确啮合的条件为______和______分别相等。

7．斜齿圆柱齿轮的重合度______直齿圆柱齿轮的重合度 ,所以斜齿轮传动______ ,承载能力______ ,可用于____________的场合。

8.机械静联接又可以分为______联接和______联接 ,其中键联接、螺纹联接、销联接属于_________。

9.螺纹联接防松的目的是防止___________________________ ,按工作原理的不同有三种防松方式：_________、_________、_________。

10.按轴的承载情况不同 ,可以分为转轴、________、_________。

二、判断题(每题1分 ,共10分)1、所有构件一定都是由两个以上零件组成的。

（ ）2、铰链四杆机构中 ,传动角γ越大 ,机构传力性能越高。

（ ）3、凸轮机构中 ,从动件按等速运动规律运动时引起刚性冲击。

（ ）4、V 带型号中 ,截面尺寸最小的是Z 型。

（ ）5、定轴轮系的传动比等于始末两端齿轮齿数之反比。

（ ）6、在直齿圆柱齿轮传动中 ,忽略齿面的摩擦力 ,则轮齿间受有圆周力、径向力和轴向力三个力作用。

大学机械设计基础考试练习题及答案11.[单选题]与连杆机构相比,凸轮机构最大的缺点是( )。

A)点、线接触,易磨损B)惯性力难以平衡C)设计较为复杂答案:A解析:2.[单选题]在连续工作闭式蜗杆传动设计计算中,除进行强度计算外还须进行( )计算。

A)刚度B)磨损C)热平衡答案:C解析:3.[单选题]组成构件的零件之间（ ）相对运动。

A)一定没有B)一定有C)可能有答案:A解析:4.[单选题]传动蜗杆的当量摩擦角随齿面相对滑动速度的增大而( )。

A)增大B)减小C)不变答案:B解析:5.[单选题]直齿锥齿轮以( )模数为标准值。

A)大端B)小端C)齿宽中点处答案:A解析:6.[单选题]有急回特性的平面连杆机构的行程速比系数K是什么值？ （）A)K= 17.[单选题]减小基圆半径,凸轮廓线曲率半径( )。

A)增大B)减小C)不变答案:B解析:8.[单选题]蜗杆传动比i12=n1/n2的范围一般是( )。

A)1-8B)8~80C)80~120答案:B解析:9.[单选题]不允许角偏差的轴承是( )。

A)深沟球轴承B)滚针轴承C)圆柱滚子轴承答案:B解析:10.[单选题]凸轮机构从动件采用等速运动规律时，有（ ）。

A)柔性冲击B)刚性冲击C)平稳无冲击答案:B解析:11.[单选题]为了有效地提高齿面接触强度，可( )。

A)保持分度圆直径不变而增大模数B)增大分度圆直径C)保持分度圆直径不变而增加齿数答案:B解析:12.[单选题]( )是不能同时承受径向力和轴向力的轴承。

A)深沟球轴承13.[单选题]两轴线互相平行的圆柱体接触，受径向压力，则两零件的接触应力( )。

A)相等B)不相等C)与直径相关，直径大的接触应力大应力答案:A解析:14.[单选题]V带轮槽角应小于带楔角的目的是什么？A)增加带的寿命B)便于安装C)可以使带与带轮间产生较大的摩擦力答案:C解析:15.[单选题]按扭转强度估算转轴轴径时，求出的直径指哪段轴径？ （ ）A)装轴承处的直径B)轴的最小直径C)轴上危险截面处的直径答案:B解析:16.[单选题]渐开线标准直齿圆柱齿轮的正确啮合条件是( )相等。

1 .绘制机构运动简图时，不属于决定机构各部分运动的因素是（D ）。

A.主动件的运动规律B.各运动副的类型C.机构的运动尺寸D.运动副的具体结构2 .用三心定理确定构件1、3的速度瞬心P13时，其位置应在（B ）的连线 上。

A. P12 和 P14B. P12 和 P23C. P13 和 P24D. P23 和 P24机构具有确定运动的条件是机构的自由度数（C ）。

A.小于主动件数B.大于主动件数C.等于主动件数D.与主动件数无关 两构件组成运动副的必要条件是两构件（AA.直接接触且具有相对运动 C.虽然不接触但具有相对运动 机构运动简图是研究机构（B A.受力分析的模型 C.应力分布的模型 A. 1B. 2C. 3D. 1 或 27 .机构中只有一个（D ）。

A.闭式运动链B.原动件C.从动件D.机架8 .若构成运动副的两构件接触形式为（C ），则为高副。

A.面接触B.点或面接触C.点或线接触D.线或面接触9 . 一个平面机构共有5个构件，含有5个低副、1个高副，则该机构的自由度是（B ）。

A. 0B. 1C. 2D. 310 .移动副的几何特征是（C ）。

A.两圆柱面接触B.两曲面接触 二.填充题（每空1分，共10分）1 .机构的组成要素是 构件 和 运动副。

2 .平面机构中，两构件通过面接触而构成的运动副称为平面低副（或移动副和 转动副），通过点、线接触而构成的运动副称为 平面高副（或平面滚滑副）。

3 .门与门框之间存在两个铰链，一般情况下把这类重复引入的约束称为 虚约 束4 .用瞬心法进行平面机构速度分析时，若需要确定机构中两个互不接触构件间机械设计基础第三章测试题 成绩一.单项选择题（每题1分，共10分）DBCAB DDCBC3. 4. 5. 6. B.直接接触但无相对运动D.既不接触也无相对运动 ） B.运动规律的模型 D.应变状态的模型平面运动副在平面机构中所提供的约束数为（D ）。

1.如图所示，设己知四杆机构各构件的长度为，,。

试问:1)当取杆4为机架时，是否有曲柄存在?2)若各杆长度不变，能否以选不同杆为机架的办法获得双曲柄机构和双摇杆机构?如何获得?3)若a、b﹑c三杆的长度不变，取杆4为机架，要获得曲柄摇杆机构,d的取值范围为何值? :解 (1)因a+b=240+600=840≤900=400+500=c+d且最短杆 1为连架轩．故当取杆4为机架时，有曲柄存在。

(2)、能。

要使此此机构成为双曲柄机构，则应取1杆为机架；两使此机构成为双摇杆机构，则应取杆3为机架。

(3)要获得曲柄摇杆机构, d的取值范围应为440~760mm。

2.图示为一偏置曲柄滑块机构，试求杆AB为曲柄的条件。

若偏距e=0，则杆AB为曲柄的条件是什么?解(1)如果杆AB能通过其垂直于滑块导路的两位置时，则转动副A为周转副，故杆AB 为曲柄的条件是AB+e≤BC。

(2)若偏距e=0, 则杆AB为曲柄的条件是AB≤BC3.在图所示的铰链四杆机构中，各杆的长度为，，，，试求:1)当取杆4为机架时，该机构的极位夹角、杆3的最大摆角、最小传动角和行程速比系数K;2)当取杆1为机架时，将演化成何种类型的机构?为什么?并说明这时C、D两个转动副是周转副还是摆转副;3)当取杆3为机架时，又将演化成何种机构?这时A、B两个转动副是否仍为周转副?解 (1)作出机构的两个极位，如图, 并由图中量得：θ=18.6º,φ=70.6º, γmin=22.7 º=1.23(2)①由l1+l4 ≤l2+l3可知图示铰链四杆机构各杆长度符合杆长条件；小②最短杆l为机架时，该机构将演化成双曲柄机构；③最短杆1参与构成的转动副A、B都是周转副而C、D为摆转副；（3）当取杆3为机架时，最短杆变为连杆，又将演化成双摇杆机构，此时A、B仍为周转副。

4.图示四杆机构，已知l AB=150 mm，l CD=300 mm，l BC=400 mm，l AD=350 mm，若该机构是曲柄摇杆机构，试确定：（1）图示条件下，AB是否为曲柄？（2）若AB为机架，将演化成何种机构？（3）若BC为机架，将演化成何种机构？（4）若θ=60°，求机构的行程速比系数K。

北交《机械设计基础》在线作业一-0004
试卷总分:100 得分:100
一、单选题 (共 15 道试题,共 30 分)
1.机构具有确定相对运动的条件是( ）
A.机构的自由度数目等于主动件数目
B.机构的自由度数目小于主动件数目
C.机构的自由度数目大于等于主动件数目
D.机构的自由度数目大于主动件数目
答案:A
2.设计V带传动时，带轮直径不能太小，是为了限制（）
A.带的长度
B.带的离心力
C.带的弯曲应力
D.传功的中心距
答案:C
3.为使机构顺利通过死点，常采用在高速轴上装什么轮增大惯性？（）
A.齿轮
B.飞轮
C.凹槽
D.凸轮
答案:B
4.（）决定了从动杆的运动定律
A.凸轮轮廓曲线
B.凸轮转速
C.凸轮转动方向
D.凸轮形状
答案:A
5.当轴承的转速较低，且只承受较大的径向载荷时，宜选用（）
A.深沟球轴承
B.推力球轴承
C.圆锥滚子轴承
D.圆柱滚子轴承
答案:D
6.当曲柄为原动件时，下述哪种机构具有急回特性？（）
A.摆动导杆机构
B.平行双曲柄机构
C.对心曲柄滑块机构
D.上述三项都没有
答案:A。

北京机械工业学院机械设计考题与答案一、是非题(有5小题，每题1分，共5分.正确在括号内写“T”，错误在括号内写“F”）1．双螺母防松结构中,如两螺母厚度不同，应先安装薄螺母，后安装厚螺母。

(T )2．滚动轴承的轴向系数Y值越大，其承受轴向能力越大.（ F ）3．减速器的齿轮和滚动轴承可以采用不同的润滑剂.（T ）4．设计蜗杆传动时,为了提高传动效率,可以增加蜗杆的头数.（ T ）5．失效就是零件断裂了.(F ）二、选择题（有5小题，每题2分,共10分。

在每小题的选项中，只有一项是符合题目要求的，把所选项的字母填在题中的横线上）6．温度对润滑油粘度的影响是随着温度的升高润滑油的粘度 C 。

A)提高 B）不变 C）降低7．设计时键的截面尺寸通常是根据 D 从标准中选取。

A）键传递的转矩 B）轴的转速 C）轮毂的长度 D）轴的直径8．下列四种叙述中 D 是正确的.A）变应力只能由变载荷产生 B）静载荷不能产生变应力 C）变应力是由静载荷产生 D）变应力是由变载荷产生,也可能由静载荷产生9．从经济观点考虑，单件生产的齿轮减速箱的箱体最好采用 C 。

A）灰铸铁铸造 B）铸钢铸造 C）钢板焊接10．由下列不同材料制造的零件，其形状、尺寸、结构、表面加工情况和工作条件等完全相同,其中有效应力集中系数最大的是 B 。

A）HT200灰铸铁 B）40CrNi钢 C）45钢三、填空题（有5小题，20个空，每空1分，共20分。

把答案填在题中横线上）11．对下列各种零件至少举出一种常用材料的牌号,齿轮 45, 40Cr ,滑动轴承轴瓦 ZQSn10—1， ZQAl9—4 ，蜗轮轮缘 ZQSn10—1， ZQAl9-4 ，螺钉 Q235，20 ，弹簧 65Mn，碳素弹簧钢丝 ,弹簧垫圈 65Mn ，滚动轴承套圈 GCr15 ，滚动轴承保持架 08F ，键 45 。

12．带传动的失效形式为打滑和疲劳破坏 .因此，其主要设计依据为在保证带传动不打滑的条件下，具有一定的疲劳强度和寿命 .13．轴按承载分为心轴，转轴和传动轴。

的瞬心位置，则可利用三心定理法。

5.在计算平面机构的速度瞬心数目时，若机构有n个活动构件，则该机构具有
n（n-1）/2 个相对速度瞬心。

6.任一做平面运动的自由构件有 3 个自由度。

对于平面机构引入2
个约束的运动副是移动副和转动副（或平面低副），引入1个约束的运动副是平面滚滑副（或平面高副）。

三、（本题30分）计算下列机构的自由度（若有复合铰链、局部自由度或者虚约束，须明确指出）。

四、（本题10分）图中所示为一冲床传动机构的设计方案。

设计者的意图是通过齿轮1带动凸轮2旋转后，经过摆杆3带动导扦4来实现冲头上下冲压的动作。

试分析此方案有无结构组成原理上的错误。

若有，应如何修改?
五、（本题10分）画出图示（a）和（b）所示机构的运动简图(运动尺寸由图上量取)，并计算其自由度。

七、（本题10分）试比较图(a)、(b)、(c)、(d)所示的四个机构是否相同，或哪几个是相同的7为什么?
八、（本题20分）找出图所示机构在图示位置时的所有瞬心。

若已知构件1的角速度02，试求图中机构所示位置时构件3的速度或角速度(用表达式表示)。

第一次阶段性测试一、填空题（28分）1、构件是机械的运动单元体，零件是机械的___制造___单元体。

2、机械是机器和机构的总称。

3、运动副是指能使两构件之间既能保持___直接_____接触，而又能产生一定的形式相对运动的__可动联接_____。

4、机构具有确定运动的条件是：（1）机构自由度>0（2）原动件数=机构自由度数。

5、牛头刨床的工作台进给机构用的是____棘轮机构_________机构。

6、曲柄摇杆机构产生“死点”位置的条件时摇杆为_____主动_____，曲柄为___从动_______。

7、两构件通过面接触构成的运动副称为低副；两构件通过点或线接触构成的运动副称为高副。

9、在平面机构中，每个低副的引入，使机构失去两自由度。

10、m个构件组成同轴复合铰链时具有___m-1___个回转副。

11、机构是由若干构件以______运动副_________相联接，并具有_____确定的相对运动_________的组合体。

12、在凸轮机构几种基本的从动件运动规律中，匀速或等速运动规律使凸轮机构产生刚性冲击。

等加速等减速或余弦加速度运动规律产生柔性冲击，正弦加速度运动规律则没有冲击。

13、凸轮机构主要由凸轮、从动件、和机架三个基本构件组成。

14、机构处于压力角α=___90°____时的位置，称机构的死点位置。

曲柄摇杆机构，当曲柄为原动件时，机构____没有__（填有或没有）死点位置，而当摇杆为原动件时，机构___有___（填有或没有）死点位置。

15、凸轮机构中，凸轮基圆半径愈____大____，压力角愈____小_____，机构传动性能愈好。

16、机械零件设计计算的最基本计算准则是强度。

二、选择题（10分）1、如图所示，内燃机连杆中的连杆体1是 B 。

A、机构B、零件C、部件D、构件2、能做整周转动的连架杆，称为 A 。

A、曲柄；B、摇杆；C、旋转杆；D、机架3、曲柄摇杆机构中，曲柄为主动件时，____A_____为死点位置。
