第一部分 标准件和常用件
(2)标注直齿圆柱齿轮的尺寸计算 齿轮的齿数 z 和模数 m 确定后，就可按表 2-14 中的公 式计算出齿轮各部分的尺寸。表2-14 直齿圆柱齿轮各部分 的尺寸计算公式
回首页
第一部分 标准件和常用件
（3）单个直齿圆柱齿轮的规定画法 齿轮的轮齿比较复杂且数量较多，为简化作图，国家 标准 GB/T 4459.2—2003 对齿轮的画法作出以下规定，如 图 2-67 所示。
销的标注
标准件的名 称
国家标准代 号
规格尺寸四 部分
回首页
第一部分 标准件和常用件
回首页
第一部分 标准件和常用件
3、齿轮
齿轮传动在机器中应用相当广泛，它能将一根轴上的 动力传递给另一根轴，并能根据要求改变另一轴的转速和 旋转方向，常见的齿轮种类有圆柱齿轮（用于两平行轴间 的传2-65 所示。动)、圆锥齿轮（用于两相交轴间的传动 ）和蜗轮蜗杆（用于两交错轴间的传动)，如图。
回首页
第一部分 标准件和常用件
（1）键的种类及标记 键的种类很多，常见的有普通平键、半圆键和钩头楔 键等。其中，普通平键应用最广，它分为圆头普通平键（ A 型)、平头普通平键（B 型）和单圆头普通平键（C 型） 三种，如图 2-63 所示。
键的标记由国家标准代号、标准件的名称、型号和规 格尺寸四部分组成。其中，规格尺寸由键宽×键长组成（ 由于键宽确定后，键高也随之确定了，因此规格尺寸由键 宽×键长组成)。常用键的标记示例如表 2-12 所示。
回首页
第一部分 标准件和常用件
(1)直齿圆柱齿轮各部分名称及参数 图 2-66 直齿圆柱齿轮各部分名称及其代号
回首页
第一部分 标准件和常用件
①齿数z——齿轮上轮齿的个数。
机械制图(工程图学)第十章-标准件和常用件的表示法[288]

机械制图(工程图学)第十章-标准件和常用件的表示法[288]


倒角圆不画
小径线画粗实线 A
螺纹终止线 大径圆约画3/4圈
A－A
A 剖面线画到小径线 即粗实线位置
不穿通螺纹孔的画法:
钻
攻
孔
容易出错的地方
丝
0.5D
120°
118°
⒊ 螺纹局部结构的画法与标注
⑴ 倒角
C2
C2
C2
⑵ 退刀槽
b
⑶ 螺尾
与轴线成30°
螺尾 只在有要求时 才画，不需标 注。
⒋ 螺纹牙型的表示 ⑴ 重合画法
bm=1d 钢和青铜 bm=1.25d 铸铁 bm=2d 铝合金
三、 螺钉连接 螺钉连接一般用于受力不大而
又不需要经常拆装的场合。
开槽沉头螺钉
开槽圆柱头螺钉
内六角圆柱头螺钉
紧定螺钉
锥端插入轴后紧定
骑缝连 接紧定
紧定螺钉连接
圆锥沉头螺钉连接
圆柱头螺钉连接
l
bm δ
0.5d
螺钉长度：l=bm+δ
非螺纹密封的 管螺纹
G
纹
圆锥内 Rc
用螺纹
密封的 圆锥外
R
管螺纹 圆柱内 Rp
最常用的连接螺纹 用于细小的精密或薄 壁零件
用于水管、油管、气 管等薄壁 管子上，用于管路的 联结
传 梯形螺纹
Tr
动
螺
纹 锯齿形螺纹
B
用于各种机床的丝杠， 作传动用
只能传递单方向的动 力
对照记忆一下
四、螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线，内螺纹的小径线)。 ★牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。 ★在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。 ★螺纹终止线用粗实线表示。 ★不论是内螺纹还是外螺纹，其剖视图或断面图上的剖面线

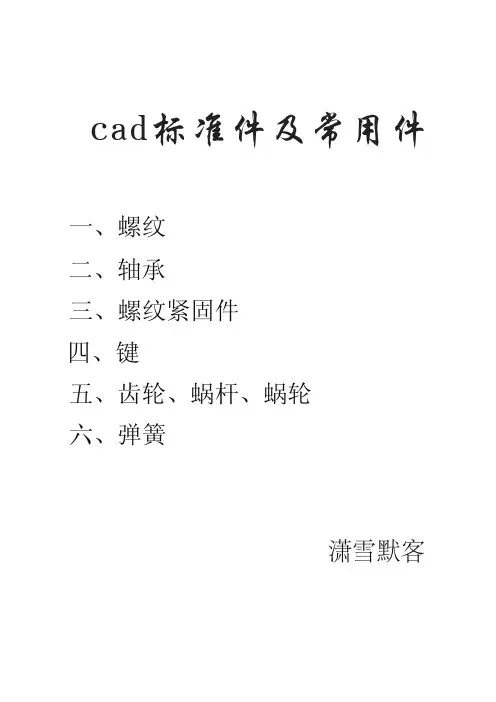

cad标准件及常用件

cad标准件及常用件

一螺纹二轴承三螺纹紧固件五齿轮蜗杆蜗轮六弹簧a螺纹直径b螺纹线数c螺纹旋向右边高右旋左边高左旋605555555530330b内螺纹a外螺纹图11螺纹的形成一螺纹单线螺纹双线螺纹图12螺纹要素图13螺纹的种类a普通螺纹m普通螺纹包括粗牙普通螺纹和细牙普通螺纹b管螺纹非螺纹密封管螺纹g螺纹密封圆锥外螺纹r螺纹密封圆锥内螺纹rc螺纹密封圆柱内螺纹rpc梯形螺纹trd锯齿形螺纹bg1ag1r34rc34m101gb1415zm10a外螺纹的画法b内螺纹的画法aad内外螺纹连接画法图14螺纹画法c未剖内螺纹的画法a粗牙普通螺纹b细牙普通螺纹c细牙普通螺纹副d非螺纹密封管螺纹e螺纹密封锥管螺纹f锥管螺纹副及管螺纹副g梯形螺纹h锯齿形螺纹图15螺纹标注规定画法特征画法带防尘盖的通用画法两面带密封圈的通用画法外圈无挡边内圈有单挡边图22给出滚动轴承某一零件的通用画法a深沟球轴承b推力球轴承c圆锥滚子轴承图21常用滚动轴承的规定画法图23装配图中滚动轴承的画法二轴承图24滚动轴承通用画法图25画出外形轮廓的通用画法图26带附件或零件的通用画法图27内外有无挡边的通用画法601050a螺栓螺母及垫圈的比例画法h015d三螺纹紧固件螺栓gbt57802000m1060gbt8971988m1050螺钉gbt652000m1060螺钉gbt672000m1060螺钉gbt682000m1060螺钉gbt81912000m1060螺钉gbt7012000m1060木螺钉gbt991985620螺钉gbt751985m52514h螺钉gbt711985m52514h螺母gbt412000m12螺母gbt61781986m12垫圈gbt971198516垫圈gbt93198712图31螺纹紧固件的标记b螺栓螺母的简化画法图32螺栓螺母及垫圈的画法2dl设计决定bmc015d钢青铜

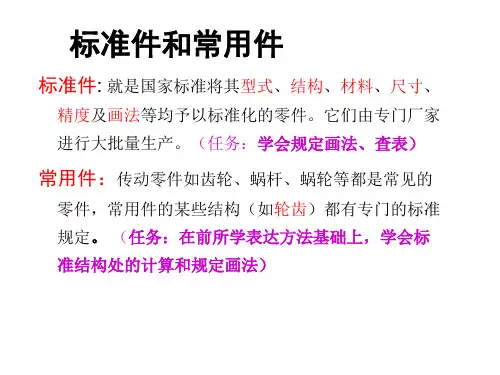

《标准件和常用件》PPT课件

《标准件和常用件》PPT课件


精选课件
19
2.内螺纹的规定画法
小径（牙顶）—粗实线， 大径（牙底）—细实线，
小径取
圆为3/4圈， 剖面线打到粗实线
0.85D
终止线（完整螺纹部分）—粗实线
A)通孔
精选课件
3/4圈细实线
20
B)带盲孔内螺纹
* 盲孔剖开画法
终止线
120o锥顶角
（注意：120 。锥顶角，光精孔选课段件 ，终止线，剖面线位置） 21
精选课件
15
螺纹的五大要素：牙型、大径、线数、 螺距和导程、旋向
旋合条件：五大基本要素相同的内外螺纹
精选课件
16
阶段3 螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线，内螺纹的小径线)。 ★牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。 ★在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈 ★螺纹终止线用粗实线表示。 ★当需要表示螺纹收尾时，螺尾部分的牙底线与轴线成30° ★不论是内螺纹还是外螺纹，其剖视图或断面图上的剖面 线都必须画到粗实线。
左边表示内螺纹公差带代号 右边表示外螺纹公差带代号
精选课件
29
2）梯形螺纹标注 （锯齿形螺纹）
标记：
特征代号 公称直径 X 螺距 旋向 — 公差带代号 — 旋合长度代号
其中： 旋向 右旋不注，左旋用LH表示。 公差带代号 指中径公差带代号。 旋合长度 有N(中等旋合)、L(长旋合) ，N可以省略。
d (D)
公称直径
小径—与外螺纹牙底或
内螺纹牙顶相重 合的假想圆柱直径;
注：外螺纹用小写，内螺纹用大写。 如：外螺纹大径d ，内螺纹大精径选D课。件
d1 (D1)
11
中径—为大径和小径之间的一假想圆柱的直径，在此
机械制图：标准件及常用件(2)

机械制图：标准件及常用件(2)


5．自由高度H0 : 弹簧无负荷作用时的高度；
nt+2d （支承圈数为2.5时）
H0=
nt+1.5d （支承圈数为2时） nt+d （支承圈数为1.5时）
6．弹簧丝展开长度L: 用于缠绕弹簧的钢丝长度。
圆柱螺旋压缩弹簧的参数
圆柱螺旋压缩弹簧的标记
圆柱螺旋压缩弹簧标记的组成，规定如下：
名称 型式
4．支承圈数n2、有效圈数n和总圈数n1: 为使弹簧受力均
匀，两端并紧且磨平。并紧磨平的各圈仅起支承和定位作用，称为 支承圈。弹簧支承圈有1.5圈、2圈及2.5圈三种，常见2.5圈。除支承 圈以外，其余各圈均参加受力变形，并保持相等的节距，称为有效 圈数，有效圈数n = 总圈数n1 - 支承圈数n2；
(符号下角的1和2，分别代表第一个齿轮和第二个齿轮。)
2.轮齿的模数
齿轮分度圆周长为：d zp z 表示齿数， p 表示齿距
分度圆直径 d p z
齿轮的模数
m p
则
d = m ·z
即 md
z
可以看出：模数愈大，轮齿就愈大；模数愈小，轮齿就
愈小。互相啮合的两齿轮，其齿距p应相等，因此它们的模
数m亦应相等。为了减少加工齿轮刀具的数量，国家标准
板弹簧 碟形弹簧
圆柱螺旋压缩弹簧的参数
1．线径d : 缠绕弹簧的钢丝直径；
2．弹簧的内径D1、外径D2和中径D: 弹簧的内圈直径称为
内径，弹簧的外圈直径称为外径，弹簧内径和外径的平均值称为 中径， D=（D1+ D2）/ 2；
3．弹簧的节距t : 除两端的支承圈以外，相邻两圈截面中心
线的轴向距离；
弹簧
弹簧是利用材料的弹性和结构特点，通过变形和储存能量工作 的一种机械零(部)件，可用于减震、夹紧、测力等。
标准件与常用件、零件图、装配图教案

标准件与常用件、零件图、装配图教案

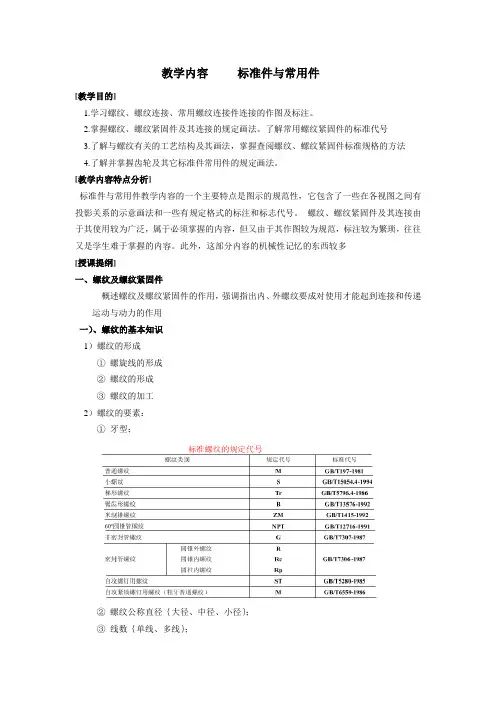

教学内容标准件与常用件[教学目的]1.学习螺纹、螺纹连接、常用螺纹连接件连接的作图及标注。

2.掌握螺纹、螺纹紧固件及其连接的规定画法。

了解常用螺纹紧固件的标准代号3.了解与螺纹有关的工艺结构及其画法，掌握查阅螺纹、螺纹紧固件标准规格的方法4.了解并掌握齿轮及其它标准件常用件的规定画法。

[教学内容特点分析]标准件与常用件教学内容的一个主要特点是图示的规范性，它包含了一些在各视图之间有投影关系的示意画法和一些有规定格式的标注和标志代号。

螺纹、螺纹紧固件及其连接由于其使用较为广泛，属于必须掌握的内容，但又由于其作图较为规范，标注较为繁琐，往往又是学生难于掌握的内容。

此外，这部分内容的机械性记忆的东西较多[授课提纲]一、螺纹及螺纹紧固件概述螺纹及螺纹紧固件的作用，强调指出内、外螺纹要成对使用才能起到连接和传递运动与动力的作用一）、螺纹的基本知识1）螺纹的形成①螺旋线的形成②螺纹的形成③螺纹的加工2）螺纹的要素：①牙型；②螺纹公称直径｛大径、中径、小径｝；③线数｛单线、多线｝；④ 螺距（导程）L ＝n ×P ；⑤ 旋向｛左旋、右旋｝3）螺纹的种类① 按用途分Ⅰ 联接螺纹Ⅱ 传动螺纹② 按牙型分③ 按标准化分标准螺纹的种类、代号、用途见下表4）螺纹的规定画法（1） 外螺纹的画法：在平行螺纹轴线的视图中，螺纹的大径及螺纹终止线画粗实线，螺纹的小径画细实线，且细实线要画到倒角区域内。

在垂直于螺纹的视图中，大径圆画粗实线圆，小径圆画3/4圈细实线圆，倒角圆省略不画。

当采用剖视时，剖面线应 画到粗实线处，螺纹终止线只画到大小径线之间，具体画法如图所示。

(2) 内螺纹的画法 在平行螺纹轴线的视图中，螺纹的大径及螺纹终止线画粗实线，螺纹的小径画细实线，且细实线要画到倒角区域内。

在垂直于螺纹的视图中，大径圆画粗实线圆，小径圆画3/4圈细实线圆，倒角圆省略不画。

当采用剖视时，剖面线应画到粗实线处，螺纹终止线只画到大小径线之间。

机械制图标准件和常用件

机械制图标准件和常用件

常用螺纹紧固件的图例和标记示例 六角头螺栓
螺栓 GB/T 5780 M10×60
双头螺柱 螺柱 GB/T 897 M10×50
31.07.2021
开槽沉头螺钉 螺钉 GB/T 68 M10×60
编辑版pppt
41
31.07.2021
开槽长圆柱端紧定螺钉 螺钉 GB/T 75 M5×25
1 型六角螺母 螺母 GB/T 6170 M12
3)在剖视图中，若剖切平面通过螺纹紧固件的 轴线时，这些紧固件按不剖绘制。
31.07.2021
编辑版pppt
48
1、螺栓连接及其连接画法
螺栓连接常用的紧固件有螺栓、螺母、垫圈。
螺母
它用于被连接件
都不太厚，能加工
垫圈 成通孔且要求连接
力较大的情况。
螺栓
31.07.2021
编辑版pppt
49
31.07.2021
31.07.2021
编辑版pppt
8
2.螺纹的基本要素
（１）螺纹牙型
沿螺纹轴线方向剖切，所得到的螺纹 牙齿剖面的形状称为螺纹的牙型。常见 的牙型有三角形、梯形、锯齿形等。
三角形
梯形
锯齿形
31.07.2021
编辑版pppt
9
（２)直径
牙型
大径 中径 小径
牙顶
牙底
牙顶
31.07.2021
编辑版pppt
第十四章 标准件和常用件
31.07.2021
编辑版pppt
1
本章重点介绍常用标准件 如：螺纹紧固件、键、销等， 以及常用零件如：齿轮、滚动 轴承等的基本知识，规定画法， 标注方法及连接画法。
31.07.2021
编辑版pppt
汽车零部件识图--识读标准件和常用件零件图课件

汽车零部件识图--识读标准件和常用件零件图课件

L= 6 +0.15d+0.8d+0.3d
32
汽车零部件识图 3. 螺钉连接
螺钉的种类很多,按其用途可分为:连接螺钉和紧定螺钉。 1 、连接螺钉
适用场合： 螺钉连接用于不经常拆卸，并且受力不大的零件。 常见的连接螺钉有:
开槽圆柱头螺钉
开槽沉头螺钉
33
圆柱头内六角螺钉
汽车零部件识图
螺钉连接装配特点
38
3、键连接的画法
汽车零部件识图
39
汽车零部件识图
2.6.3.2 销及其连接画法
销的功用、种类及标记 (1)、销的用途 销主要用于零件之间的定位，也可用于零件之间的联接，
但只能传递不大的扭矩。 圆柱销
(2)、销的分类 圆锥销
开口销
(3)、销的标记 普通圆柱销(GB119-86)，按直径的公差不同分为A、B、 C、D型。 普通圆锥销(GB117-86)，多用于经常拆卸的场合。
• 当需要表示螺纹收尾时，螺尾部分的牙底 线与轴线成30°。
12
1、外螺纹画法
大径线画粗实线
汽车零部件识图
倒角圆不画
小径线画细实线且画到倒角内 小径≈0.85d
线
13
螺纹终止线画粗实
2、内螺纹画法
大径线画细实线
汽车零部件识图
倒角圆不画
小径线画粗实线 螺纹终止线
大径圆约画3/4圈
14
3、螺纹旋合的画法
公称直径 × 螺距(导程/线数)
旋向
－ 公差带代号 － 旋合长度代号
中径和顶径 公差带代号
长： L 中等： N 短： S
右旋 左旋
Ø 粗牙螺纹允许不标注螺距； Ø 单线螺纹允许不标注导程与线数； Ø 右旋螺纹省略“右”字，左旋时则标注LH; Ø旋合长度为中等时， “N”可省略。
电子教案与课件：6.《汽车零部件识图》第六章 标准件和常用件表示法

电子教案与课件：6.《汽车零部件识图》第六章 标准件和常用件表示法


《汽车零部件识图》 旋向
例: G 11/2 A
55°非密封管螺纹的完整标记由特征代号、尺寸代号、公差等级代号和旋向代 号组成。公差等级对外螺纹分A、B两级；内螺纹公差带只有一种，不加标记。
35
第6章 标准件和常用件表示法
6.1 螺纹及螺纹紧固件
6.1.2 螺纹紧固件
1. 常用螺纹紧固件及其标记
《汽车零部件识图》
38
第6章 标准件和常用件表示法
6.1 螺纹及螺纹紧固件
6.1.2 螺纹紧固件
1. 常用螺纹紧固件及其标记 比例画法
《汽车零部件识图》
螺栓、螺母、垫圈和螺钉的比例画法，除螺栓的公称长度L需要计算，并查有关 标准选定标准值外，其余各部分尺寸都按与螺纹公称直径d（或D）成一定比例确定。
6.1.1 螺纹
2.螺纹的要素 螺纹的基本要素包括牙型、大径和小径、螺距和导程、线数和旋向等。
普通螺纹的基本牙型(GB/T192—2003)
(1)牙型 通过螺纹轴线的剖面上螺纹的轮廓形状，称为螺纹的牙型。常用的螺纹牙型 有三角形、梯形、锯齿形和矩形。不同螺纹牙型，各有不同的用途。
4
第6章 标准件和常用件表示法
常用螺纹紧固件有螺栓、螺柱、螺钉、螺母和垫圈等，均为标准件。
36
37
第6章 标准件和常用件表示法
6.1 螺纹及螺纹紧固件
6.1.2 螺纹紧固件
1. 常用螺纹紧固件及其标记 比例画法
《汽车零部件识图》
螺栓、螺母、垫圈和螺钉的比例画法。除螺栓的公称长度L需要计算，并查有关 标准选定标准值外，其余各部分尺寸都按与螺纹公称直径d（或D）成一定比例确定。
径是代表螺纹尺寸的直径，是指螺纹大径的基本尺寸）。小径是指与外螺纹牙底或内螺纹牙顶 相切的假想圆柱的直径。中径是指通过牙型上沟槽和凸起宽度相等的一个假想圆柱的直径。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
识读标准件和常用件零件图
2.6.1 螺纹
汽车零部件识图
螺纹的形成
螺纹是指在圆柱（锥）表面上，沿着螺旋线所形成的、 具有相同剖面的连续凸起和沟槽。
制在圆柱体外表面上的螺纹叫外螺纹。如图6-1 所示。 制在圆柱体内表面上的螺纹叫内螺纹。如图6-2 所示。
图6-1
图6-2
识读标准件和常用件零件图
汽车零部件识图
汽车零部件识图
2.6.2 常用螺纹连接件
螺纹连接:
就是运用一对内、外螺纹的连接作用来连接紧 固一些零部件。
识读标准件和常用件零件图
2.6.2 常用的螺纹连接件
汽车零部件识图
六角头螺栓
双头螺柱
平垫圈
螺母
开槽圆柱头螺钉 开槽沉头螺钉 圆柱头内六角螺钉 锥端紧定螺钉
识读标准件和常用件零件图
螺纹连接件的比例画法：
识读标准件和常用件零件图
汽车零部件识图
学习单元2.6：识读标准件与常用件零件图
学习目标 ： （1）了解标准件、常用件的作用、种类及有关参数。 （2）能识读标准件、常用件的零件图。 （3）能识读标准件、常用件的标记。 学习内容 ： （1）掌握螺纹的规定画法与标注。 （2）掌握常用螺纹连接件的连接画法及标注。 （3）掌握直齿圆柱齿轮的及其啮合的规定画法。 （4）掌握键、销、滚动轴承、弹簧的规定画法。
柱面的直径。 D1、d1
牙底
牙顶
牙顶
图3-2-2
牙底
识读标准件和常用件零件图
汽车零部件识图
螺纹的中径： 一个假想圆柱的直径。该圆柱的母线通过牙型上沟槽 和凸起宽度相等的地方。
⑶ 螺纹的线数n
单线螺纹: 沿一条螺旋线形成的螺纹 。 多线螺纹:沿两条或两条以上在轴向等距分 布的螺旋线所形成的螺纹。
识读标准件和常用件零件图
简化画法：
汽车零部件识图
规定标记：
0.8d
例：螺母 GB6172 M12
国标号
螺纹规格
2d
Ø先画俯视图，以2d为直径，作出内接正六边形。
Ø以“三等”关系画出主视图和俯视图。
Ø画出内螺纹的大径和小径。
是最常用的联接螺纹 用于细小的精密或薄壁零件
螺 纹 管螺纹 G
用于水管、油管、气管 等薄壁管子上，用于管路
的联接。
传 梯形螺纹 Tr
动
螺
纹
锯齿形 螺纹
B
用于各种机床的丝杠，作 传动用。
只能传递单方向的动力。
识读标准件和常用件零件图
汽车零部件识图
2.6.1.2 螺纹的规定画法
• 牙顶用粗实线表示 (外螺纹的大径线，内 螺纹的小径线)。
识读标准件和常用件零件图
汽车零部件识图
2、螺纹的种类 普通螺纹M
连接螺 纹
锥螺纹
粗牙螺纹 细牙螺纹
螺纹
传动螺 纹
特种螺 纹
管螺纹G
梯形螺纹T 锯齿形螺纹B
自攻螺钉用螺纹
识读标准件和常用件零件图
汽车零部件识图
常用的几种螺纹的特征代号及用途
螺 纹 种 类 特征 外 形 图
用
途
代号
粗牙 普 通
联
M
接 细牙 螺 纹
A
不
剖
旋入深度
螺纹深度
钻空深度
相邻两零件剖 面线方向相反
识读标准件和常用件零件图
螺纹旋合画图要点：
汽车零部件识图
Ø 外螺纹与内螺纹大径线和大径线对齐； 小径线和小径线对齐。
Ø 旋合部分按外螺纹画； 其余部分按各自的规定画。
识读标准件和常用件零件图
汽车零部件识图
4、螺纹的标注方法
(1). 标注的基本模式
• 牙底用细实线表示 (外螺纹的小径线，内 螺纹的大径线)。
• 在投影为圆的视图上，表示牙底的细实线 圆只画约3/4圈。
• 螺纹终止线用粗实线表示 。 • 不管是内螺纹还是外螺纹，其剖视图或断
面图上的剖面线都必须画到粗实线。
• 当需要表示螺纹收尾时，螺尾部分的牙底 线与轴线成30°。
识读标准件和常用件零件图
螺纹代号
公称直径 × 螺距(导程/线数)
旋向
－ 公差带代号 － 旋合长度代号
右旋
左旋
中径和顶径 公差带代号
长：L 中等：N 短：S
Ø 粗牙螺纹允许不标注螺距； Ø 单线螺纹允许不标注导程与线数； Ø 右旋螺纹省略“右”字，左旋时则标注LH; Ø 旋合长度为中等时，“N”可省略。
识读标准件和常用件零件图
汽车零部件识图
绘制螺纹连接件的零件图和装配图时，可按零 件的规定标记（即标准件代号） ，从有关标准中 查出绘图所需的尺寸，但为了提高绘图速度，通 常采用比例画法，即螺纹紧固件的各有关尺寸都 取成与螺纹大径d成一定比例。
螺纹连接件标记方法按 “GB” 有关规定 。
识读标准件和常用件零件图
1、 六角螺母
识读标准件和常用件零件图
汽车零部件识图
学习项目二：识读曲柄连杆机构部件图
学习单元2.1：识读曲轴零件图 学习单元2.2：识读飞轮零件图 学习单元 2.3 ：识读连杆零件图 学习单元 2.4 ：识读活塞零件图 学习单元 2.5 ：识读轴承盖零件图
学习单元 2.6 ：识读标准件与常用件零件图 学习单元 2.7 ：识读曲柄连杆机构部件装配图
1、外螺纹画法
大径线画粗实线
汽车零部件识图
倒角圆不画
小径线画细实线且画到倒角内 小径≈0.85d
螺纹终止线画粗实线
识读标准件和常用件零件图
2、内螺纹画法
大径线画细实线
汽车零部件识图
倒角圆不画
小径线画粗实线
螺纹终止线
大径圆约画3/4圈
识读标准件和常用件零件图
3、螺纹旋合的画法
A
汽车零部件识图
A－A
汽车零部件识图
⑷ 螺距和导程 螺纹上相邻两牙在中径线上对应两点之间的轴向距离P称为
螺距。Biblioteka 同一条螺纹上相邻两牙在中径线上对应两点之间的轴向距离
L称为导程。 螺距=导程
导程 螺距
单线螺纹： P=L
多线螺纹： P=L/n
识读标准件和常用件零件图
⑸ 螺纹的旋向
汽车零部件识图
左旋
右旋
只有牙型、直径、螺距、线数和旋向均相同的内外螺纹，才 能相互旋合。
汽车零部件识图
(2). 标注示例
例1： M 20 ×2 LH -5g6g - s
普通螺纹 大径d＝20 螺距P2 (细牙)
左旋
短旋合长度 顶径公差带代号 中径公差带代号
例2： Tr40×7(14/2)－7H－L
梯形螺纹
大径D＝40
螺距P7导程14线数2
长旋合长度
中径、顶径公 差带代号
右旋
识读标准件和常用件零件图
2.6.1.1 螺纹的几何参数
❖ 1、螺纹的要素 ❖ ⑴ 螺纹的牙型
在通过螺纹轴线的剖面上，螺纹的轮廓形。
常用的有： 三角形
梯形
锯齿形
图3-2-1
识读标准件和常用件零件图
⑵ 螺纹的大径和小径
汽车零部件识图
大径：与外螺纹牙顶或内螺纹牙底相切的假想圆 柱面的直径。D、d
小径：与外螺纹牙底或内螺纹牙顶相切的假想圆
