工程制图习题及解答6

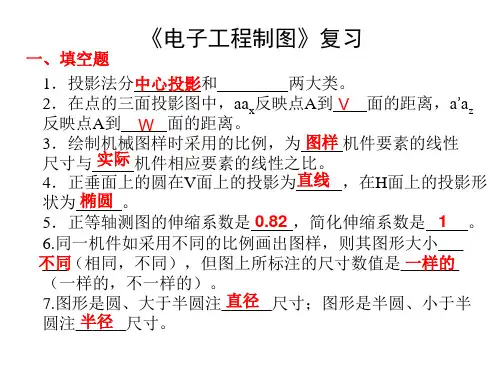

工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。

正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。

截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。

直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。

空间曲线5.侧平线的_________投影反映直线的实长。

侧面6.求圆锥面上的点的投影常用法和法。

纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。

正、斜8.组合体尺寸分为，和尺寸三种。

定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。

图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。

直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。

0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。

不同、一样的13.投影法分和两大类。

中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。

矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。

圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。

（√）2求棱锥面上点的投影，可以利用素线法来做。

（╳）3平面立体相贯，相贯线可能是一组也可能是两组。

（√）4曲线的投影只能是曲线。

（╳）5直线的投影只能是直线。

（╳）6平面截割圆柱，截交线有可能是矩形。

（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。

（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。

（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。

第1章点和直线1．已知三点A、B、C的两面投影，求第三投影。

2．作出两点A、B的三面投影：点A（25，15，20）；点B在A之左10、A之前15、A之上12。

3．已知三点A、B、D等高，点C在点A正下方，补画诸点的投影，并表明可见性。

4．判断下列直线对投影面的相对位置。

AB是侧平线；EF是水平线；CD是正垂线；GH是侧平线5．判断下列直线对投影面的相对位置，并画出第三投影。

AB是正平线；AC是铅垂线；AD是正垂线；BC是侧垂线。

6．判断并填写两直线的相对位置。

AB、CD两直线相交；PQ、MN两直线相交；AB、EF两直线平行；PQ、ST两直线平行；CD、EF两直线交叉；MN、ST两直线交叉。

７．已知CD和AB垂直相交，补画CD的投影。

第2章平面１．已知矩形ABCD的V面投影和AD的H面投影，完成其H面投影。

２．由点A作△BCD的垂线AK。

K为垂足，并标出A与△BCD的真实距离。

３．在AB、CD上作对V面投影的重影点E、F和对W面的重影点M、N的三面投影，并表明可见性。

４．作一直线MN，使MN∥AB，且与直线CD、EF相交。

５．用直角三角形法求线段AB的实长和对H面、V面的倾角а、в。

６．求作平面图形的第三投影，并判别平面所处的空间位置。

７．已知五边形ABCDE的一边BC∥V面，完成其水平投影。

８．在△ABC内取点D，使点D与H、V面的距离分别为18，30。

９．作图判断点A、B、C、D是否在同一平面上？四点不在同一平面上。

１０．作两交叉直线AB、CD的公垂线EF，分别与AB、CD交于E、F，并标明AB、CD间的真实距离。

１１．由点A作直线CD的垂线AB，并求出点A与直线CD之间的距离。

1２．判断下列直线与平面、平面与平面是否平行？（1）直线与平面平行（2）两平面平行（3）两平面不平行１３．求作直线CD与△LMN的交点，并表明可见性。

１４．求作铅垂线AB与△CDE的交点，并表明可见性。

１５．求作△EFG与□PQRS的交线，并判断可见性。

1-1标注下列尺寸（尺寸数值由图中量取整数）2.标注直径和半径尺寸。

1.补全尺寸数字和箭头。

©6©47R5I■丄I3.标注下列小间距尺寸。

1-4比例，尺寸注法，斜度和锥度。

1.参照所示图形，用1 : 4在指定位置处画出图形，并标注尺寸。

2.参照所示图形，用1 ：1在指定位置处画出图形，并标注尺寸。

1：104.尺寸注法改错，将改正后的尺寸标注在右边空白图上。

1 ：42580R15505.在下面图形上用1 : 1度量后标注尺寸（取整数）2422-1点的投影32.已知点A 在F 面之上20,点B 在V 面之前15,点C 在V 面上，点D 在F 面上，点E 在投影 轴上，补全诸点的两面投影。

3.已知点B 在点A 的左方15,前方10,上方5,又知点C 与点B 同高，且其坐标X=Y=Z 请作出点B 和点C 的投影。

4.判断下列各对重影点的相对位置，并填空。

” （1）点A 在点B 的 正_方 m22 （2）点D 在点C 的 正后方 m22第二章投影法基础2-2直线的投影(一)2.按已知条件画出下列直线的三投影(1)画水平线AB 距H®20mm与V面成30。

角，实长25mm(2)画侧平线EF；距V面20mm与V面成30。

夹角，实长25mm4.根据轴测图，在三视图中标出线段A刖C啲三投影(点的三投影用小写字母标出) 并填写它们的名称和对各投影面的相对位置。

AB: //V, H, Z W Z 。

CD: V, // H, II丄W 1.判断下列直线对投影面的相对位置，并填写名称。

3.分别在图(a).(b).(c) 中，由点A乍直线ABTCDI交，交点B距离V面25mmAB是正平线;EF是侧平线; CD是侧垂线；KM是正垂线;2-2直线的投影（二）2.已知线段AB为正平线,C为该线段上的一点，根据给出的投影，画出线段A刖点（的2-3平面的投影（一）（用相应的大写字母），并在投影图上标出指定平面的其他两个投影。
