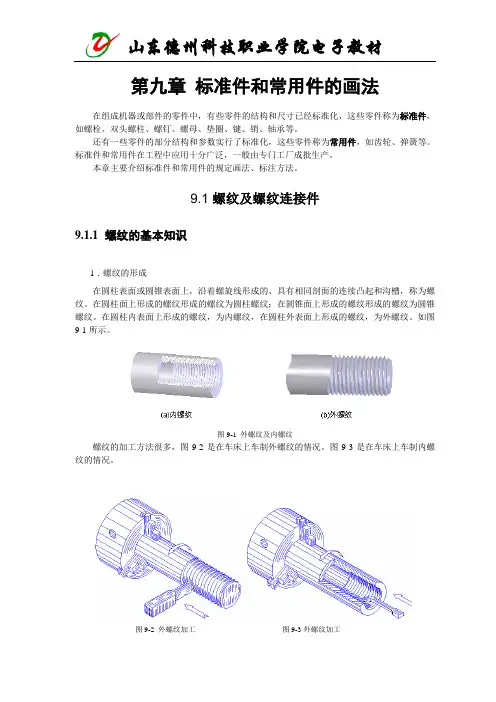

第九章标准件和常用件的画法在组成机器或部件的零件中，有些零件的结构和尺寸已经标准化，这些零件称为标准件，如螺栓、双头螺柱、螺钉、螺母、垫圈、键、销、轴承等。
还有一些零件的部分结构和参数实行了标准化，这些零件称为常用件，如齿轮、弹簧等。
标准件和常用件在工程中应用十分广泛，一般由专门工厂成批生产。
本章主要介绍标准件和常用件的规定画法、标注方法。
9.1 螺纹及螺纹连接件9.1.1螺纹的基本知识1．螺纹的形成在圆柱表面或圆锥表面上，沿着螺旋线形成的、具有相同剖面的连续凸起和沟槽，称为螺纹。
在圆柱面上形成的螺纹形成的螺纹为圆柱螺纹；在圆锥面上形成的螺纹形成的螺纹为圆锥螺纹。
在圆柱内表面上形成的螺纹，为内螺纹，在圆柱外表面上形成的螺纹，为外螺纹。
如图9-1所示。
图9-1 外螺纹及内螺纹螺纹的加工方法很多，图9-2是在车床上车制外螺纹的情况。
图9-3是在车床上车制内螺纹的情况。
图9-2 外螺纹加工图9-3外螺纹加工1．螺纹的结构要素螺纹的尺寸和结构是由牙型、直径、螺距和导程、线数、旋向等要素确定的，当内外螺纹相互旋合时，这些要素必须相同，才能装在一起。
（1）牙型通过螺纹轴线剖切螺纹所得的剖面形状称为螺纹的牙型。
牙型不同的螺纹，其用途也各不相同。
常用螺纹的牙型如表所示。
表9-1常用螺纹（2）直径螺纹的直径有三个：大径、小径和中径。
与外螺纹牙顶或内螺纹牙底相重合的假想圆柱的直径，称为大径。
与外螺纹牙底或内螺纹牙顶相重合的假想圆柱的直径，称为小径。
中径也是一个假想圆柱的直径，该圆柱的母线通过牙型上的沟槽和凸起宽度相等的地方，如下图所示。
外螺纹的大、小、中径分别用符号d、d1、d2表示，内螺纹的大、小、中径则分别用符号D、D1、D2表示。
图9-4 螺纹直径（3）线数（n）螺纹有单线和多线之分。
单线螺纹是指由一条螺旋线所形成的螺纹，如下图(a)所示。
多线螺纹是指由两条或两条以上在轴向等距分布的螺旋线所形成的螺纹，如下图(b)所示。

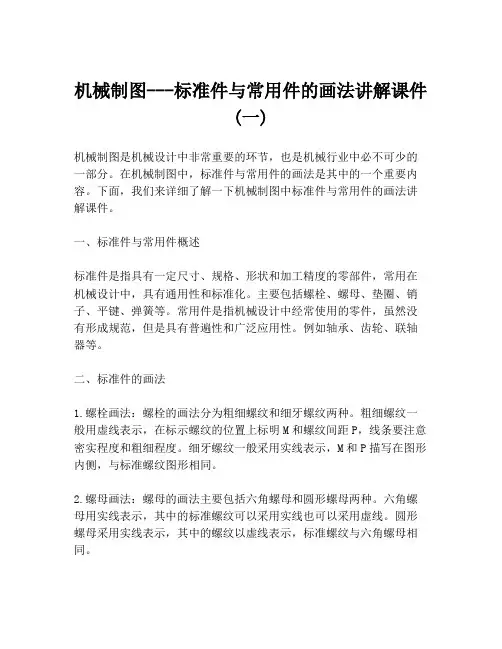

机械制图---标准件与常用件的画法讲解课件(一)机械制图是机械设计中非常重要的环节，也是机械行业中必不可少的一部分。
在机械制图中，标准件与常用件的画法是其中的一个重要内容。
下面，我们来详细了解一下机械制图中标准件与常用件的画法讲解课件。
一、标准件与常用件概述标准件是指具有一定尺寸、规格、形状和加工精度的零部件，常用在机械设计中，具有通用性和标准化。
主要包括螺栓、螺母、垫圈、销子、平键、弹簧等。
常用件是指机械设计中经常使用的零件，虽然没有形成规范，但是具有普遍性和广泛应用性。
例如轴承、齿轮、联轴器等。
二、标准件的画法1.螺栓画法：螺栓的画法分为粗细螺纹和细牙螺纹两种。
粗细螺纹一般用虚线表示，在标示螺纹的位置上标明M和螺纹间距P，线条要注意密实程度和粗细程度。
细牙螺纹一般采用实线表示，M和P描写在图形内侧，与标准螺纹图形相同。
2.螺母画法：螺母的画法主要包括六角螺母和圆形螺母两种。
六角螺母用实线表示，其中的标准螺纹可以采用实线也可以采用虚线。
圆形螺母采用实线表示，其中的螺纹以虚线表示，标准螺纹与六角螺母相同。
3.垫圈画法：垫圈是机械设计中常用的标准件之一，常用于调整和分散紧固压力。
垫圈的画法一般采用实线表示，标示各项尺寸和要求。
三、常用件的画法1.轴承画法：轴承是机械设计的常用件，常用于承受轴向和径向的力量。
轴承的画法主要包括内、外圆和滚珠等，其中的内、外圆采用实线圆边表示，滚珠则采用实线表示。
2.齿轮画法：齿轮是机械设计中广泛使用的常用件，主要用于传递动力和转动能量。
齿轮的画法主要包括齿形、齿数、压力角等要素，需要注意的是，齿轮一般采用实线表示，且需要标示齿轮的转向和轴承位置。
3.联轴器画法：联轴器是用于连接两个轴的机械元件，常用于机械设计中。
联轴器的画法主要包括轴承部分和联接部分。
轴承部分采用圆边实线标示，联接部分以实线加虚线表示。
需要注意的是，联轴器的位置需要符合实际设计要求。
综上所述，机械制图中标准件与常用件的画法讲解课件是机械设计中非常重要的一部分，需要了解和掌握其中的标准和画法要素。
