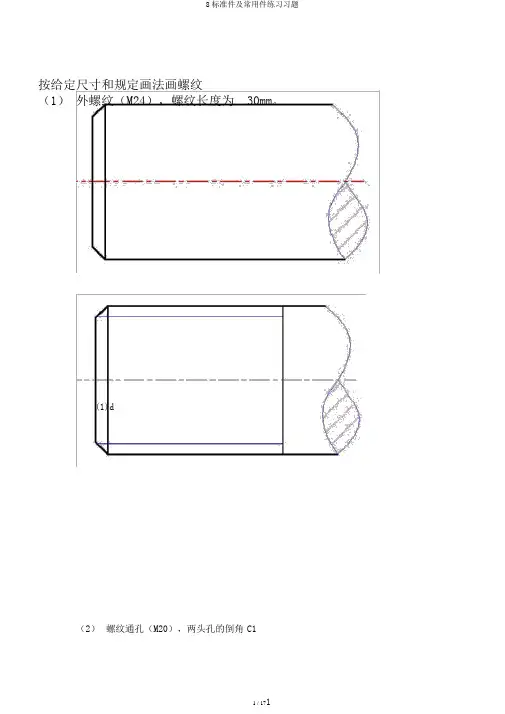

按给定尺寸和规定画法画螺纹(1)外螺纹(M24),螺纹长度为30mm。
(1)d(2)螺纹通孔(M20),两头孔的倒角C1(2)d(3)螺纹不通孔(M16),钻孔深度30mm,螺纹深度24mm,孔口倒角 C1(3)d(4)将以下图形按螺纹连结的规定画法画出。
(4)d解说以下螺纹标志的意义1)M24LH-5H-S2)3)Tr32X6LH-7H4)B40X14(P7)-8e-L(1)M24LH-5H-S 公称直径为24,左旋,中径和顶径的公差带代号为5H短旋合长度的一般cu粗牙内螺纹公称直径为20,螺距为,中径和顶径的公差带代号分别为5g和6g 的一般细牙内螺纹(3)Tr32X6LH-7H公称直径为32,导程为6,左旋,中径公差带代号为7H的梯形单线内螺纹(4)B40X14(P7)-8e-L公称直径为40,导程14,螺距7,中径的公差带代号为8e,长旋合长度的锯齿形双线外螺纹依据螺纹标志查表(1)螺纹大径螺纹小径螺距旋向(2)螺纹大径螺纹小径螺距旋向(1)螺纹大径螺纹小径螺距旋向左旋(2)螺纹大径螺纹小径螺距旋向右旋标明螺纹代号(1)一般粗牙外螺纹,公称直径24mm,单线,右旋,中径、顶径公差带代号6g,中等旋合长度。
((1)d2)一般螺纹,公称直径24mm,螺距2mm,单线,左旋,中径、顶径公差带代号分别为5H、6H,中等旋合长度。
(2)d(3)锯齿形螺纹,公称直径32mm,螺距6mm,双线,右旋,中径公差带代号7h,中等旋合长度。
(3)d(4)用螺纹密封的圆锥内螺纹尺寸代号1,右旋。
(4)d(5)非螺纹密封的管螺纹尺寸代号1,公差等级A级,右旋。
(5)d(6)用螺纹密封的圆锥外螺纹尺寸代号1,左旋。
(6)d补全齿轮啮合的主视图和左视图。
键联络。
已知齿轮和轴用A型一般平键联络,轴、孔直径为20mm,键长为20mm。
要求写出键的规定标志,查表确立键槽的尺寸,画全以下各视图和断面图中所缺漏的图线,并在轴的断面图和齿轮的局部视图中标明轴、孔直径和键槽的尺寸。
机械制图之标准件与常用件1. 引言机械制图是工程设计和制造过程中不可或缺的重要环节。
在进行机械设计时,标准件和常用件的使用减少了设计人员的工作量,提高了设计的效率和质量。
本文将介绍机械制图中的标准件和常用件的概念、分类以及在制图中的应用。
2. 标准件的概念与分类2.1 标准件的定义标准件是指以标准图形和标准尺寸制造的,能够在不同的机械设备中通用的零部件。
标准件通常由专门的标准化组织制定,并经过严格的检验和认证,确保其质量和性能符合标准规定。
2.2 标准件的分类标准件根据形状和功能的不同可以分为以下几类:2.2.1 连接件连接件是用于连接两个或多个零部件的标准件。
常见的连接件有螺栓、螺母、垫圈等。
这些连接件根据标准规定的尺寸和性能要求进行制造,能够确保连接的牢固和正常工作。
2.2.2 导向与传动件导向件和传动件用于实现零部件的相对运动和力的传递。
例如,轴承、齿轮、联轴器等都属于导向与传动件。
这些标准件的几何形状和尺寸符合标准规范,能够保证零部件的运动精度和传动效果。
2.2.3 表面处理件表面处理件用于改善零部件的表面性质,增加其耐磨性、耐腐蚀性、美观性等。
常用的表面处理件有涂层、电镀、抛光等。
这些标准件根据标准规定的处理方法和参数进行加工,确保零部件的质量和性能满足要求。
3. 常用件的概念与分类3.1 常用件的定义常用件是指在机械设计和制造中经常使用的非标准化零部件。
与标准件不同,常用件没有统一的标准图形和尺寸,其制造和使用都需要根据具体的设计需求进行。
3.2 常用件的分类常用件根据功能和应用的不同可以分为以下几类:3.2.1 功能件功能件是机械设备中具有特定功能的零部件,例如减速器、气缸、阀门等。
由于功能件的形状和尺寸具有一定的特殊性,无法通过标准件来满足设计要求,因此需要根据实际需要进行设计和制造。
3.2.2 特殊连接件特殊连接件是用于连接零部件的非标准化零部件。
由于连接的特殊性,常规的螺栓、螺母等标准件无法满足要求,因此需要设计和制造特殊的连接件。
绘制标准件和常用件在工程机械方面,任何一部分机械都不能没有螺母、螺栓、垫圈、螺纹和花键等,通常这些零件被称为常用件。
其中有些常用件为了便于设计、生产和互换,就对整体结构和尺寸进行了标准化,如螺栓、螺母和花键等零件都被称为标准件。
螺纹螺纹是机械零件中最普遍、最常用的连接部件之一,利用螺纹可以把几个零件连接起来,或用于传递动力和扭曲,或用于密封。
1、外螺纹的规定画法外螺纹的牙顶用粗实线表示,牙底用细实线表示。
在不反映圆的视图中,倒角应画出,牙底的细实线应画入倒角,螺纹终止线用粗实线表示,螺尾部分不必画出(当需要表示时,该部分用与轴线成15度角的线线画出)。
在比例画法中,螺纹的小径的0.85倍绘制。
在反映圆的视图中,小径用3/4圆的实线圆弧表示,倒角圆不画。
2、内螺纹的规定画法在采用剖视图时,内螺纹的牙顶用细实线表示,牙底用粗实线表示。
在反映圆的视图中,大径用3/4的细实线圆弧表示,倒角不画。
若为盲孔,采用比例画法时,终止线到孔的末端离可按0.5倍的大径绘制,钻孔时在末端形成的锥面的锥角按120度角绘制。
需要注意的是,剖面线应画到粗实线处,其余要求同外螺纹。
3、内、外螺纹的旋合画法绘制装配图时,在剖视图中,内、外螺纹的旋合部分应按外螺纹的规定画法绘制,其余不重合的部分则按各自原有的规定画法绘制。
表示内、外螺纹大径的细实线和粗实线,以及表示内、外螺纹小径的粗实线和细实线应分别对齐。
螺栓连接件关于六角螺栓和螺母的绘制,包括比例画法,螺母的比例画法也适用于非标准件。
螺栓连接的紧固件有螺栓、螺母和垫圈。
紧固件一般采用比例画法绘制,即以螺栓上螺纹的公称直径为基准,其余各部分结构尺寸均按与公称直径成一定比例的关系绘制。
双头螺栓端均加工有螺纹,一端和被连接零件旋全,另一端和螺母旋合,双头螺栓连接的比例画法和螺栓连接的比例画法基本相同。
双头螺栓旋入端的长度要根被连接件的材料而定(根据计算值查表取标准值)弹簧和滚动轴承GB/T 4459.7-1998对滚动轴承的画法做了统一的规定,有简化画法和特征画法。
