第七章标准件和常用件本章内容:第一节螺纹第二节螺纹紧固件第三节齿轮第四节键和销第五节滚动轴承第六节弹簧第一节螺纹一、螺纹的形成及要素一平面图形(如三角形、矩形、梯形等)沿一圆柱或圆锥面上的螺旋线运动,在该圆柱或圆锥面上形成的连续的凸起和沟槽即为螺纹。
在圆柱(或圆锥)外表面上形成的螺纹称为外螺纹;在圆柱(或圆锥)内表面上形成的螺纹称为内螺纹外螺纹内螺纹(一)螺纹的形成(二)螺纹的要素1、牙型沿螺纹的轴线方向剖切,所得的螺纹的轮廓形状称为螺纹的牙型。
常见的牙型有三角形、梯形、锯齿形等。
2、公称直径螺纹的直径有大径(d 或D )、小径(d 1或D 1)、中径之分。
普通螺纹和梯形螺纹的大径又称公称直径。
与外螺纹的牙顶或内螺纹的牙底相切的假想圆柱或圆锥的直径称为大径。
与外螺纹的牙底或内螺纹的牙顶相切的假想圆柱或圆锥的直径称为小径。
在大径和小径之间,通过牙型上的沟槽和凸起宽度相等的假想圆柱或圆锥的直径称为中径。
外螺纹内螺纹ⅠⅡ 牙顶牙底I螺距Ph牙底牙顶h螺距PⅠ/4:1 Ⅱ/4:1大径 D ,d小径D 1 d 1中径D 2 d 23、线数螺纹有单线和多线之分。
圆柱面上沿一条螺旋线所形成的螺纹称为单线螺纹;由两条或两条以上沿轴线等距分布的螺旋线形成的螺纹称为多线螺纹。
螺纹的线数用n来表示。
单线螺纹三线螺纹4、螺距和导程相邻两牙在中径线上对应点间的轴向距离称为螺距,用P表示。
同一条螺旋线上相邻两牙在中径线上对应点间的轴向距离称为导程,用L表示。
对于单线螺纹,螺距=导程;对于多线螺纹,P=L/n。
单线螺纹三线螺纹5、旋向旋向有左旋和右旋之分。
顺时针旋转时旋进的螺纹称为右旋螺纹;逆时针旋转时旋进的螺纹称为左旋螺纹。
内外螺纹能够旋合在一起的条件是:五个要素必须完全相同。
右旋螺纹左旋螺纹二、螺纹的规定画法1、外螺纹的画法在平行于螺纹轴线的视图中,螺纹大径用粗实线表示,小径用细实线表示,螺纹终止线用粗实线表示。
在垂直于螺纹轴线的视图中,螺纹大径画成粗实线圆,小径画成3/4细实线圆,螺杆上倒角圆的投影不画。

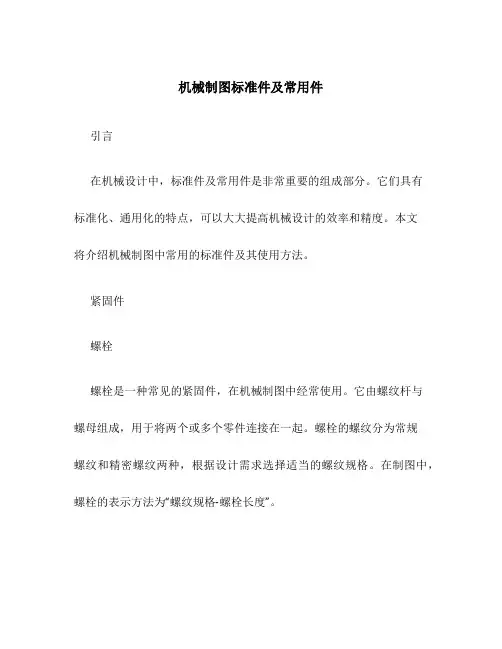

机械制图标准件及常用件引言在机械设计中,标准件及常用件是非常重要的组成部分。
它们具有标准化、通用化的特点,可以大大提高机械设计的效率和精度。
本文将介绍机械制图中常用的标准件及其使用方法。
紧固件螺栓螺栓是一种常见的紧固件,在机械制图中经常使用。
它由螺纹杆与螺母组成,用于将两个或多个零件连接在一起。
螺栓的螺纹分为常规螺纹和精密螺纹两种,根据设计需求选择适当的螺纹规格。
在制图中,螺栓的表示方法为“螺纹规格-螺栓长度”。
螺母是与螺栓配套使用的紧固件,用于将螺栓固定在连接零件的另一侧。
常见的螺母有六角螺母、圆螺母、方螺母等类型。
在制图中,螺母的表示方法为“螺纹规格-螺母类型”。
垫圈垫圈是一种常用的紧固件,用于增加接触面积、分散连接件的压力,并起到防松、松动的作用。
常见的垫圈有平垫圈、弹簧垫圈等。
在制图中,垫圈的表示方法为“外径-内径-垫圈厚度”。
轴承轴承是机械制图中常用的标准件,用于支撑旋转或移动的零件,减少摩擦和磨损。
常见的轴承有滚动轴承和滑动轴承两种类型。
在制图中,轴承的表示方法为“轴承型号-内径-外径-轴承宽度”。
键键是一种常用的联接件,用于将轴和轴套、轮毂等联接在一起,传递转矩和承受剪切力。
常见的键有平键、半圆键等。
在制图中,键的表示方法为“键宽-键高-键长”。
制动器制动器是一种常用的联接件,用于控制机械设备的运动和停止。
常见的制动器有制动器、离合器等。
在制图中,制动器的表示方法为“制动器型号-制动器规格”。
铆钉铆钉是一种常用的联接件,用于将两个或多个零件固定在一起。
常见的铆钉有实心铆钉、空心铆钉等。
在制图中,铆钉的表示方法为“铆钉直径-铆钉长度”。
导向件用于在机械装配中保持工件的位置和方向。
常见的导向件有定位销、滑轨等。
在制图中,导向件的表示方法为“导向件类型-导向件尺寸”。
总结标准件及常用件在机械制图中扮演着重要的角色,可以提高设计效率和精度。
本文介绍了机械制图中常用的标准件及其使用方法,包括紧固件、轴承、联接件和导向件等。
绘制标准件和常用件在工程机械方面,任何一部分机械都不能没有螺母、螺栓、垫圈、螺纹和花键等,通常这些零件被称为常用件。
其中有些常用件为了便于设计、生产和互换,就对整体结构和尺寸进行了标准化,如螺栓、螺母和花键等零件都被称为标准件。
螺纹螺纹是机械零件中最普遍、最常用的连接部件之一,利用螺纹可以把几个零件连接起来,或用于传递动力和扭曲,或用于密封。
1、外螺纹的规定画法外螺纹的牙顶用粗实线表示,牙底用细实线表示。
在不反映圆的视图中,倒角应画出,牙底的细实线应画入倒角,螺纹终止线用粗实线表示,螺尾部分不必画出(当需要表示时,该部分用与轴线成15度角的线线画出)。
在比例画法中,螺纹的小径的0.85倍绘制。
在反映圆的视图中,小径用3/4圆的实线圆弧表示,倒角圆不画。
2、内螺纹的规定画法在采用剖视图时,内螺纹的牙顶用细实线表示,牙底用粗实线表示。
在反映圆的视图中,大径用3/4的细实线圆弧表示,倒角不画。
若为盲孔,采用比例画法时,终止线到孔的末端离可按0.5倍的大径绘制,钻孔时在末端形成的锥面的锥角按120度角绘制。
需要注意的是,剖面线应画到粗实线处,其余要求同外螺纹。
3、内、外螺纹的旋合画法绘制装配图时,在剖视图中,内、外螺纹的旋合部分应按外螺纹的规定画法绘制,其余不重合的部分则按各自原有的规定画法绘制。
表示内、外螺纹大径的细实线和粗实线,以及表示内、外螺纹小径的粗实线和细实线应分别对齐。
螺栓连接件关于六角螺栓和螺母的绘制,包括比例画法,螺母的比例画法也适用于非标准件。
螺栓连接的紧固件有螺栓、螺母和垫圈。
紧固件一般采用比例画法绘制,即以螺栓上螺纹的公称直径为基准,其余各部分结构尺寸均按与公称直径成一定比例的关系绘制。
双头螺栓端均加工有螺纹,一端和被连接零件旋全,另一端和螺母旋合,双头螺栓连接的比例画法和螺栓连接的比例画法基本相同。
双头螺栓旋入端的长度要根被连接件的材料而定(根据计算值查表取标准值)弹簧和滚动轴承GB/T 4459.7-1998对滚动轴承的画法做了统一的规定,有简化画法和特征画法。
