（完整版）ANSYS最常用命令流+中文注释（超级大全）ANSYS最常用命令流+中文注释VSBV, NV1, NV2, SEPO, KEEP1, KEEP2 —Subtracts volumes from volumes，用于2个solid相减操作，最终目的是要nv1-nv2=?通过后面的参数设置，可以得到很多种情况：sepo项是2个体的边界情况，当缺省的时候，是表示2个体相减后，其边界是公用的，当为sepo的时候，表示相减后，2个体有各自的独立边界。

keep1与keep2是询问相减后，保留哪个体？当第一个为keep时，保留nv1,都缺省的时候，操作结果最终只有一个体，比如：vsbv,1,2,sepo,,keep,表示执行1-2的操作，结果是保留体2，体1被删除，还有一个1-2的结果体，现在一共是2个体（即1-2与2），且都各自有自己的边界。

如vsbv,1,2,,keep,,则为1-2后，剩下体1和体1-2，且2个体在边界处公用。

同理，将v换成a 及l是对面和线进行减操作！mp,lab, mat, co, c1,…….c4 定义材料号及特性lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）co: 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数定义DP材料：首先要定义EX和泊松比：MP，EX，MA T，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MA T进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,degVSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP Type，是选择的方式，有选择（s）,补选（a），不选(u)，全选(all)、反选（inv）等,其余方式不常用Item, Comp 是选取的原则以及下面的子项如volu 就是根据实体编号选择，loc 就是根据坐标选取，它的comp就可以是实体的某方向坐标！其余还有材料类型、实常数等MIN, VMAX, VINC，这个就不必说了吧！,例：vsel,s,volu,,14vsel,a,volu,,17,23,2上面的命令选中了实体编号为14，17，19，21，23的五个实体VDELE, NV1, NV2, NINC, KSWP: 删除未分网格的体nv1:初始体号nv2:最终的体号ninc:体号之间的间隔kswp=0:只删除体kswp=1:删除体及组成关键点,线面如果nv1=all,则nv2,ninc不起作用其后面常常跟着一条显示命令VPLO,或aplo,nplo,这个湿没有参数的命令，输入后直接回车，就可以显示刚刚选择了的体、面或节点，很实用的哦！Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点为下一步做准备Type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0” 使用正负号“1”仅用绝对值下面是单元生死第一个载荷步中命令输入示例：!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SA VESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D, F,SF和BF命令得到更详细的解释。

ANSYS模块简介APDL换行与续行-APDL规定每行72个字符如果要写表达式A＝C1+C2 （C1与C2都为表达式可以用B=C1A=B+C2将一行拆成两行来做但是如果不是表达式，而是输入一个命令参数过多的话，可以用续行命令RMORE，格式如下：RMORE, R7, R8, R9, R10, R11, R12这个命令每次也只能输入6个参数，如果多于6个，可以重复使用RMORE就可以输入13-18，19-24等等。

另外，于上面续行相应的是换行，一行命令太短可以使用多个命令共一行$”，没有双引号。

这样就可以将一行变成多行使。

：）换行符是“ANSYS常见术语/命令对照表Utility Menu 实用菜单SA VE_DB 存储数据库RESUME_DB 恢复数据库Select Entity 选择实体Comp/Assembly 组元/集合Plot/Replot 画图/重新画图Pan,Zoom,Rotate…平移，缩放，旋转…WorkPlane(WP) 工作平面Coordinate System(CS) 坐标系Macro 宏Preference…优先设置…Preprocessor 前处理General Postproc 通用后处理TimeHist Postproc 时间历程后处理APDL ANSYS参数化设计语言Line Fillet 在两条线的过渡生成线Arbitrary 任意形状Cylinder 圆柱体Prism 棱柱体Cone 圆锥形Sphere 球形Polygon 多边形Stress 应力Strain 应变Displacement 位移DOF 自由度V on Mises(Stress) 平均应力Contour 等高线（图）Deformed/Undeformed shape 变形后/未变形的形状Results Summary 结果摘要Radiation Matrix 辐射矩阵Modeling 建模Meshing 划分网格Attribute 属性LS (Load Step) 载荷步ansys的常用命令介绍对ANSYS学习也有一个来月的时间了，可是还是什么都不会！郁闷！整理了一些ANSYS 常用的命令；但深知自己的水平，还不敢保证完全正确；给大家一些参考，望指正：1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AA TT，MA T，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。

桥梁专业好书推荐《高等桥梁结构理论》项海帆人民交通出版社《桥梁工程》（上、下册）范立础、顾安邦主编，2001版，经典书《桥梁结构震动与稳定》李国豪著《悬索桥设计》雷俊卿：《桥梁结构分析及程序系统》，肖汝诚编著，北京：人民交通出版社，2002 《桥梁结构理论与计算方法》，贺拴海，人民交通出版社，2003.8《桥梁工程师手册》《斜拉桥建造技术(精)》《桥梁工程》李亚东《桥梁结构计算力学》《桥梁施工监测与控制》《桥梁风工程》陈政清《桥梁加固与改造》蒙云《公路小桥涵勘测设计》《桥梁结构电算程序》《桥梁抗震》《铁路桥梁》《城镇地道桥顶进施工及验收规程》《钢筋混凝土及预应力混凝土桥梁结构设计原理》作者：张树仁出版社：人民交通出版社《公路钢筋混凝土及预应力混凝土桥涵设计规范（JTG D62-2004）》《公路桥涵设计通用规范》《ansys在土木工程应用实例》――中国水利水电出版社《ansys10.0有限元分析自学教程》《ANSYS工程结构数值分析》《apdl参数化有限元分析技术及其应用实例》《ANSYS在土木工程中的应用》李权人民邮电出版社《基于有限元软件ansys7.0的结构分析》《土木工程结构分析程序设计》《Fortran 95程序设计》《结构概念和体系》（第二版）》林同炎《大跨度空间结构》张毅刚《风对结构的作用――风工程导论》《结构设计原理》叶见曙李国平《结构力学》高等教育出版社《结构力学》酒井忠明《结构力学题解精粹》《结构力学复习与习题分析》《结构动力学》杜修力《结构动力学》克拉夫和彭津《结构可靠度理论》赵国藩《混凝土结构设计基本原理》《房屋建筑学》《公路挡土墙设计》《高速公路》《公路工程地质（戴文亭）》《道路工程》（第二版）徐家钰，同济大学出版社《路基路面工程》邓学钧《土力学地基基础》清华大学出版社,陈希哲第四版《铁路站场及枢纽》《地铁与轻轨》《专业英语》《土木工程专业英语》《土木工程经济与管理》《建筑结构》《高层建筑结构》《试验应力分析》《桥梁上部构造性能(E.C.汉勃利)》《材料力学》铁摩辛柯《欧美桥梁设计思想》，王应良，高宗余《桥涵顶进设计与施工》《地道桥结构设计》《框架式地道桥》《钢筋混凝土结构裂缝与变形的验算》《曲线梁桥计算》《拱桥挠度理论》《预应力混凝土结构设计》林同炎《混凝土简支梁（板）桥》《混凝土桥梁结构》《钢筋混凝土结构的裂缝控制》《钢筋混凝土原理》《桥粱施工工程师手册》《现代桥梁建筑设计》《公路小桥涵设计示例》《钢筋混凝土及预应力混凝土简支梁桥结构设计》《杭州湾跨海大桥技术创新与应用》《混凝土结构有限元分析》《ansys操作命令与参数化编程》《ansys建模与网格划分关键技术》《钢筋混凝土结构非线性有限元理论与应用》《桥梁博士V3.0》《城市地道桥顶进施工技术及工程实例》《铁路基本规范》《芜湖长江大桥钢结构制做技术总结》大桥局《拱桥挠度理论》贺拴海人民交通出版社《桥梁工程》,大桥局,王序森等《桥梁建筑－－结构构思与设计技巧》张师定著人民交通出版社《悬索桥》大桥局《桥梁力学》，胡人礼，北京：中国铁道出版社，1999《预应力混凝土结构设计》林同炎《曲线梁桥计算》孙广华《桥梁设计百问》邵旭东《科学地对待桥渡和桥梁》，钱冬生，中国铁道出版社，2003.9《桥梁建筑与小品―构思与造型》慎铁钢等编著天津大学出版社2002《桥梁结构空间分析设计方法与应用》，戴公连, 李德建著，北京：人民交通出版社，2001《混凝土结构设计》 A.H.尼尔逊著过镇海方鄂华庄崖屏等校译《桥梁与结构理论研究》李国豪上海科学技术出版社，1983《桥梁结构非线性分析》华孝良人民交通出版社《混凝土弯梁桥》邵容光夏淦人民交通出版社《组合结构桥梁》刘玉擎. 同济大学现代桥梁技术丛书《斜弯桥的广义梁格法》《电脑辅助工程分析ANSYS使用指南》《结构动力学》《铁路客运专线恰两施工技术培训班》《ANSYS土木工程应用实例》《ANSYS-APDL高级工程应用实例分析与二次开发》《一注基础复习教程》《杆系结构有限元分析与matlab应用》《origin 应用教程》《ANSYS在桥梁工程中的应用》《钢桥》;（共十一分册）小西一郎著中国铁道出版社《钢筋混凝土及预应力混凝土桥建筑原理》[联邦德国] F.莱昂哈特著《现代斜拉桥》和《现代悬索桥》; .严国敏，.(严国敏虽离我们而去,但是他的敬业精神永远激励着后人!)《斜拉桥》林元培86.577/L YP(铁道);(94年出版,但即使现在的教科书也依旧大段地摘取他的内容.现在斜拉桥发展的情况,许多方面都应证了书中的预测.)《AASHTO美国公路桥梁设计规范》;.(关于钢箱梁和剪力滞等均有详细规定,是国内现有规范和课本缺乏的.)《武汉长江二桥技术总结》大桥局;.(双壁钢围堰和前支点挂蓝等有详细介绍.) 吐血介绍大桥局的深水基础施工情况,以前我查了很多资料都含含糊糊.该书也介绍了分离双箱前支点挂篮施工也较怪异的,一般前支点挂篮施工用在边主梁桥上. (书名大致如此,内容对钢桥的材料,设计,加工,安装,监测等有详细介绍.)科技图书二库(五楼) 中文科技86.5/TDB;《斜梁桥》黄平明人民交通出版社科技图书二库(五楼) 中文科技86.571/HPM;《曲线梁》姚玲森人民交通出版社《预加应力混凝土原理》程式秋五洲出版社《斜拉桥》大桥局86.579/TDG(铁道);《桥梁工程》姚玲森《公路桥梁设计丛书》也不错分为8册⑴预应力砼连续梁桥⑵拱桥⑶桥梁通用构造及简支梁桥⑷悬索桥⑸斜拉桥⑹砼弯斜梁桥⑺组合拱桥⑻刚架桥《九江长江大桥技术总结》大桥局86.5/TDG01 (铁道);《预应力混凝土连续梁桥设计》，人民交通出版社，徐岳《桥梁简化理论-横向分布》胡肇滋86.51/HZZ ; 86.51/HZC (铁道); 86.51/HZC (铁道)《桥梁方案比选》周念先的，人民交通出版社科技图书二库(五楼) 中文科技86.5/ZNX;《结构可靠度理论及其在桥梁工程中的应用》张建仁等人民交通出版社《大跨悬索桥理论》陈仁福《大跨度桥梁设计、桥梁减隔震设计、高架桥梁抗震设计、桥梁延性抗震设计》范立础《公路桥涵设计手册》人民交通出版社《箱形梁设计理论》郭金琼科技图书二库(五楼) 中文科技86.531/GJQ;《弯梁桥设计》吴西伦科技图书二库(五楼) 中文科技86.579/WXL;《桥梁预应力技术百问》李国平主编《Algor、Ansys在桥梁工程中的应用方法与实例》《公路桥梁荷载横向分布计算》李国豪石洞86.587/TDL-2(铁道)《桥梁结构分析的数值方法及其程序：在正交桥、斜弯桥中的应用》。

!------------------------------------------------------!EX8.26 钢筋混凝土简支梁数值分析!分离式模型,关闭压碎,keyopt(1)=0,keyopt(7)=1 !力加载,位移收敛准则，误差1.5%,1/4模型分析!--------------------------------------------finish/clear/config,nres,2000/prep7!1.定义单元与材料性质--------------------et,1,solid65,,,,,,,1 !K1=0,k7=1et,2,link8mp,ex,1,13585mp,prxy,1,0.2fc=14.3ft=1.43tb,concr,1tbdata,,0.5,0.95,ft,-1tb,miso,1,,11tbpt,,0.0002,fc*0.19tbpt,,0.0004,fc*0.36tbpt,,0.0006,fc*0.51tbpt,,0.0008,fc*0.64tbpt,,0.001,fc*0.75tbpt,,0.0012,fc*0.84tbpt,,0.0014,fc*0.91tbpt,,0.0016,fc*0.96tbpt,,0.0018,fc*0.99tbpt,,0.002,fctbpt,,0.0033,fc*0.85mp,ex,2,2.0e5mp,prxy,2,0.3tb,biso,2tbdata,,300,0pi=acos(-1)r,1,0.25*pi*22*22r,2,0.25*pi*22*22/2r,3,0.25*pi*10*10r,4,0.25*pi*10*10/2!2.创建几何模型blc4,,,150/2,300,2000/2*do,i,1,9wpoff,,,100vsbw,all*enddo wpcsys,-1 wpoff,,,50 vsbw,all wpcsys,-1 wprota,,-90 wpoff,,,30 vsbw,all wpoff,,,240 vsbw,all wpcsys,-1 wpoff,30 wprota,,,90 vsbw,all wpcsys,-1!3.划分钢筋网格elemsiz=50 lsel,s,loc,x,30 lsel,r,loc,y,30 cm,zj,linelatt,2,1,2 lesize,all,elemsiz lsel,s,loc,x,75 lsel,r,loc,y,30 cm,zjb,line latt,2,2,2 lesize,all,elemsiz lsel,s,loc,x,30 lsel,r,loc,y,270 cm,jlj,linelatt,2,3,2 lesize,all,elemsiz lsel,s,tan1,z lsel,r,loc,y,30,270 lsel,r,loc,x,30,70 lsel,u,loc,z,50 cm,gj,linelatt,2,3,2 lesize,all,elemsiz lsel,s,loc,z,0 lsel,r,loc,y,30,270 lsel,r,loc,x,30,70 cm,gjb,line latt,2,4,2lesize,all,elemsizlsel,allcmsel,s,zjcmsel,a,zjbcmsel,a,jljcmsel,a,gjcmsel,a,gjbcm,gj,linelmesh,alllsel,all!4.划分混凝土网格vatt,1,,1mshkey,1esize,elemsizvmesh,allallsel,all!5.施加荷载和约束lsel,s,loc,y,0lsel,r,loc,z,900dl,all,,uyasel,s,loc,z,0da,all,symmasel,s,loc,x,75da,all,symm!-----------------p0=180000q0=p0/150/100asel,s,loc,z,0,50asel,r,loc,y,300sfa,all,1,pres,q0allsel,all!6.求解控制设置/soluantype,0nsubst,80outres,all,allautos,onneqit,50cnvtol,u,,0.015solve!7.进入POST1查看结果/post1set,lastesel,s,type,,2etable,saxl,ls,1plls,saxl,saxlesel,s,type,,1/device,vector,onplcrackeall!8.进入时程后处理/post26nsol,2,205,u,yprod,3,1,,,,,,p0/1000prod,4,2,,,,,,-1xvar,4plvar,3!EX2.6D 60kg/m钢轨实体建模FINISH/CLEAR/PREP7!1.定义参数H1=30.5H2=48.5H3=48.5B1=45.75B2=29.25B3=16.5B4=36.5B5=10XD1=1/3XD2=1/9XD3=1/3XD4=1/20R0=400R1=2R2=4R3=40R4=20R5=25R7=13R8=80R9=300R10=2FAI=43H=H1+2*H2+H3!2.创建轨底主要组成部分的线K,1K,2,B1+B2K,3,B1+B2,H1-B1*XD1-B2*XD2K,4,B1,H1-B1*XD1K,5,0,H1*DO,I,1,4L,I,I+1*ENDDO!3.计算确定轨头下三个圆弧的位置CTA=A TAN(XD3)BTA=(90-FAI)*ACOS(-1)/180-CTAA=1/TAN(CTA)C1=B3/2+R0-R6*SIN(CTA)-(R5-R6)*COS(BTA)C2=R5*SIN(BTA)+R6*COS(CTA)-R6*SIN(BTA)-H2C=(C1-C2/TAN(CTA))/(R0-R5)C3=A*C-SQRT(A*A-C*C+1)C3=C3/(A*A+1)REFA=ASIN(C3)C1=R6*SIN(CTA)+(R5-R6)*COS(BTA)+(R0-R5)*COS(REFA) !4.创建轨腰和轨头结构线ROUX=B3/2+R0-C1ROUY=ROUX*TAN(CTA)ANGI=ASIN((H1+H2)/R0)K,6,B3/2+R0-R0*COS(ANGI)K,7,B3/2+R0-R0*COS(REFA),H1+H2+R0*SIN(REFA) LARC,6,7,2,R0DX1=R6*(COS(BTA)-SIN(CTA))DY1=R6*(COS(CTA)-SIN(BTA))K,8,ROUX-DX1,H1+2*H2+ROUY-DY1K,9,ROUX,H1+2*H2+ROUYLARC,7,8,2,R5LARC,8,9,2,R6K,10,B4,H1+2*H2+B4*XD3K,11,B4-(H3-B4*XD3)*XD4,HL,9,10L,10,11ANGI=ASIN(B5/R9)K,12,0,HK,13,B5,H-(R9-R9*COS(ANGI)) LARC,12,13,1,R9DX1=B4-B5+R8*SIN(ANGI)ANGI1=ASIN(DX1/R8)Y1=R8*COS(ANGI)-R8*COS(ANGI1) K,14,B4,KY(13)-Y1LARC,13,14,1,R8!5.倒角或弧线连接LFILLT,1,2,R1LFILLT,2,3,R2LFILLT,3,4,R3LPTN,4,5LFILLT,17,18,R4LFILLT,8,9,R10LPTN,9,11LFILLT,20,22,R7LDELE,15,16,1,1LDELE,19,21,2,1LSYMM,X,ALLNUMMRG,ALLNUMCMP,ALLAL,ALLASUMVOFFST,1,300!EX2.9B 斜向圆台建模finish/clear/prep7r0=3r1=2h=4cyl4,,,r0wpoff,r1,,hcyl4,,,r1*do,i,1,4askin,i,i+4*enddova,all!斜向延伸创建圆台vgen,1,1,,,,3*r0,,,,1wpcsyscyl4,,,r0vext,7,,,r1,,h,r1/r0,r1/r0!EX2.9B 已知函数方程时的建模!玫瑰线1==================================== !极坐标方程为ρ=asin(4Φ/3)finish/clear/prep7a=20csys,1*do,i,0,360*3fei=i*acos(-1)/180r0=a*sin(fei*4/3)k,,r0,i*enddo*do,i,1,360*3l,i,i+1*enddo!玫瑰线2=================================== !极坐标方程为ρ=asin(4Φ)finish/clear/prep7a=20csys,1*do,i,0,360fei=i*acos(-1)/180r0=a*sin(fei*4)k,,r0,i*enddo*do,i,1,360l,i,i+1*enddo!长辐圆内旋轮线============================ !参数方程x=(a-b)cost+λcos(a-b)/bt!参数方程y=(a-b)sint-λsin(a-b)/btfinish/clear/prep7a=50b=5lmda=15*afun,deg*do,i,0,360x1=(a-b)*cos(i)+lmda*cos((a-b)/b*i)y1=(a-b)*sin(i)-lmda*sin((a-b)/b*i)k,,x1,y1*enddo*do,i,1,360l,i,i+1*enddo!椭圆抛物面================================ !方程为z=x*x/a/a+y*y/b/b!使用蒙皮方法finish/clear/prep7a=20b=10n=20*do,i,1,niz=i/10lsel,nonewpoff,,,izcyl4,,,1adele,alllsscale,all,,,a*sqrt(iz),b*sqrt(iz),,,,1*enddoallsel*do,i,1,4*(n-1),4askin,i,i+4askin,i+1,i+5askin,i+2,i+6askin,i+3,i+7*enddo!EX2.9C 旋转图素建模!类花瓶建模--------------------finish/clear/prep7K,1K,2,100K,3,300,400K,4,150,550k,5,130,880K,6,300,1150k,7,400,1100k,8,500,1150bsplin,allk,1001,,1000arotat,all,,,,,,1,1001,360,5!类轮建模----------------------finish/clear/prep7!先创建类轮结构的一个断面，然后旋转之blc4,,,4,6cyl4,2,6,1.5asba,1,2k,100,-3k,101,-3,10vrotat,all,,,,,,100,101!EX3.1 自定义箱形截面finish/clear/prep7k,1k,2,2k,3,2,2.2k,4,3,2.3k,5,3,2.5k,6,0,2.5a,1,2,3,4,5,6blc4,,0.2,1.7,2asba,1,2wpoff,1.7wprota,,,90asbw,allwpoff,,,0.3asbw,allwpoff,,0.2wprota,,90asbw,allwpoff,,,-2asbw,allarsym,x,allwpcsysaglue,allet,1,plane82lesize,all,,,1amesh,allsecwrite,myboxfinish/clear/prep7et,1,beam189mp,ex,1,3.0e10mp,prxy,1,0.167sectype,1,beam,mesh secread,mybox,,,meshk,1k,2,10k,100,5,5l,1,2lesize,all,,,20latt,1,,1,,100,,1lmesh,all/eshape,1Eplot!EX3.2 自定义多种材料截面finish/clear/prep7Ro=1.5Ri=1.0csys,1cyl4,,,ricyl4,,,roaptn,allwprota,,90asbwa,allwprota,,,90asbw,allwpcsyset,1,plane82mymat1=4mymat2=7mp,ex,mymat1,1.0mp,ex,mymat2,2.0asel,s,loc,x,0,riaatt,mymat1,,1asel,s,loc,x,ri,roaatt,mymat2,,1allselesize,0.25mshape,0,2dmshkey,1amesh,allsecwrite,mycsolid,sectfinish/clear/prep7et,1,beam189mym1=4mym2=7mp,ex,mym1,3.0e10mp,prxy,mym1,0.167 mp,ex,mym2,2.1e11mp,prxy,mym2,0.3 sectype,1,beam,mesh secread,mycsolid,sect,,mesh k,1k,2,,,10l,1,2lesize,all,,,20latt,,,1,,,,1lmesh,all/eshape,1/pnum,mat,1eplot!EX3.3A 单个方位关键点示例FINISH/CLEAR/PREP7ET,1,BEAM189MP,EX,1,2.1E5MP,PRXY,1,0.3SECTYPE,1,BEAM,ISECDATA,100,40,160,10,10,8K,1K,2,,,1000L,1,2K,100,,500,500LATT,1,,1,,100,,1LGEN,4,1,,,500LESIZE,ALL,,,10LMESH,ALL/ESHAPE,1EPLOT!EX3.3B 同时使用KB和KE方位关键点示例FINISH/CLEAR/PREP7ET,1,BEAM189MP,EX,1,2.1E5MP,PRXY,1,0.3SECTYPE,1,BEAM,ISECDATA,100,40,160,10,10,8L0=1000DL=500DXC=400K,1K,2,,,L0L,1,2K,100,,DLK,200,DXC,-DLK,300,2*DXC,DLK,301,2*DXC+DLK,400K,500,8*DXCLGEN,5,1,,,DXCLATT,1,,1,,100,,1LSEL,S,,,2LATT,1,,1,,200,,1LSEL,S,,,3LATT,1,,1,,300,301,1LSEL,S,,,4LATT,1,,1,,400,,1LSEL,S,,,5LATT,1,,1,,500,,1LSEL,ALLLESIZE,ALL,,,50LMESH,ALL/ESHAPE,1EPLOT!EX3.3C 双方位关键点翻转示例FINISH/CLEAR/PREP7ET,1,BEAM189MP,EX,1,2.1E5MP,PRXY,1,0.3SECTYPE,1,BEAM,I SECDATA,100,40,160,10,10,8L0=1000DL=500DXC=400K,1K,2,,,L0K,3,DXCK,4,DXC,,L0/2K,5,DXC,,L0L,1,2L,3,4L,4,5K,100,,DLk,101,,-DLK,200,DXC,DLk,201,2*DXCK,202,DXC,-DLLATT,1,,1,,100,101,1lesize,all,,,100LSEL,S,,,2LATT,1,,1,,200,201,1lesize,all,,,50LSEL,S,,,3LATT,1,,1,,201,202,1lesize,all,,,50LSEL,ALLLMESH,ALL/ESHAPE,1EPLOT!EX3.4A 两种单元形状和两种网格划分比较finish/clear/prep7et,1,plane82k,1k,2,8k,3,7,6k,4,1,6a,1,2,3,4esize,1mshape,0mshkey,0!mshape,0!mshkey,1!mshape,1!mshkey,0!mshape,1!mshkey,1amesh,all!EX3.4B 中间节点位置控制网格划分比较finish/clear/prep7cyl4,,,4,,8,60lesize,all,,,2mshape,0mshkey,1mshmid,0!mshmid,1!mshmid,2amesh,all!EX3.5 线上单元尺寸设置示例!下边密上边稀finish/clear/prep7et,1,plane82blc4,,,10,10lsel,s,tan1,ylesize,all,,,10lsel,s,loc,x,0lesize,all,,,9,1/8lsel,s,loc,x,10lesize,all,,,9,8lsel,allmshape,0mshkey,1amesh,all!中间密外边稀finish/clear/prep7et,1,plane82blc4,,,10,10lsel,s,tan1,ylesize,all,,,10,-1/5lsel,s,tan1,xlesize,all,,,9,-1/8lsel,allmshape,0mshkey,1amesh,all!EX3.6 合并线和连接线以进行映射网格划分finish/clear/prep7et,1,plane82k,1,5k,2,10k,3,11,6k,4,6,15k,5,-1,8k,6,,4l,1,2l,2,3l,3,4larc,4,5,3,10l,5,6l,6,1al,allesize,3mshape,0mshkey,1lccat,1,2lcomb,4,5amesh,all!EX3.7 合并线或连接线的网格划分设置finish/clear/prep7et,1,plane82k,1,5k,2,10k,3,11,6k,4,6,15k,5,-1,8k,6,,4l,1,2l,2,3l,3,4larc,4,5,3,10l,5,6l,6,1al,allesize,,10lesize,6,,,8lesize,1,,,4lesize,2,,,3lesize,4,,,5lesize,5,,,2mshape,0mshkey,1lcomb,1,2!lccat,1,2!如采用lcatt,1,2则采用7个划分数lcomb,4,5amesh,all!EX3.7B 简化映射网格划分finish/clear/prep7et,1,plane82k,1,5k,2,10k,3,11,6k,4,6,15k,5,-1,8k,6,,4l,1,2l,2,3l,3,4larc,4,5,3,10l,5,6l,6,1al,allesize,,6mshape,0amap,1,2,5,3,4!EX3.8A 过渡四边形映射网格finish/clear/prep7k,1k,2,10,-1k,3,8,6k,4,1,3a,1,2,3,4lesize,1,,,8lesize,3,,,3lesize,4,,,7lesize,2,,,2mshape,0,2dmshkey,1amesh,all!EX3.8B 过渡四边形映射网格finish/clear/prep7et,1,plane42k,1k,2,10,-1k,3,8,6k,4,1,3a,1,2,3,4lesize,1,,,11lesize,3,,,3lesize,4,,,2lesize,2,,,2mshape,0,2dmshkey,1amesh,all!EX3.9A 过渡六面体映射网格划分finish/clear/prep7et,1,95blc4,,,8,8,8lesize,all,,,3lesize,5,,,15allselmshape,0,3dvmesh,all!EX3.9B 过渡六面体映射网格划分finish/clear/prep7et,1,95blc4,,,8,8,8lesize,all,,,4lesize,7,,,12mshape,0,3dmshkey,1vmesh,all!EX3.9C 过渡六面体映射网格划分finish/clear/prep7et,1,95blc4,,,8,8,8lsel,s,,,1,8,7lesize,all,,,6lsel,s,,,2,7,5lesize,all,,,3lsel,s,,,4,5lesize,all,,,7lsel,s,,,3,6,3lesize,all,,,2lsel,s,,,9,12,1lesize,all,,,5allselmshape,0,3dmshkey,1vmesh,all!EX3.9D 过渡六面体映射网格划分finish/clear/prep7et,1,95blc4,,,8,8,8lesize,2,,,2lesize,4,,,2lesize,5,,,2lesize,1,,,3lesize,3,,,3lesize,7,,,6lesize,6,,,7lesize,11,,,7lesize,9,,,3lesize,10,,,3lesize,12,,,3allselmshape,0,3dmshkey,1vmesh,all!EX3.10 带两孔的长方体的扫掠网格划分finish/clear/prep7a=10r=2et,1,mesh200,6et,2,solid45blc4,,,2*a,a,acyl4,a/2,a/2,r,,,,awprota,,90cyl4,1.5*a,a/2,r,,,,-avsbv,1,2vsbv,4,3wprota,,,90wpoff,,,a/2vsbw,allwpoff,,,a/2vsbw,allwpoff,,,a/2vsbw,allwpcsyswpoff,,a/2,a/2vsbw,allwprota,,90vsbw,allwpcsysesize,1amap,105,15,16,26,63amap,107,16,13,60,26amap,108,13,14,28,60amap,103,15,14,28,63lesize,94,,,4lesize,79,,,5vsel,s,loc,x,0,avsweep,allasel,s,loc,y,aasel,r,loc,x,a,2*alccat,2,45lccat,57,71lccat,68,78lccat,65,72mshape,0,2dmshkey,1amesh,allvsel,s,loc,x,a,2*avsweep,allallsel/view,1,1,2,3Eplot!EX3.11 拉伸类命令生成体单元网格finish/clear/prep7et,1,82et,2,95blc4,,,4,4blc4,6,,4,4blc4,12,,4,4blc4,18,,4,4esize,1amesh,allesize,,8vrotat,1,,,,,,1,4,90vext,2,,,,,10,0.5,0.5voffst,3,10vdrag,4,,,,,,35!EX3.12 圆的网格划分finish/prep7et,1,plane82r0=10cyl4,,,r0cyl4,3*r0,,,,r0 wprota,,90asbw,allwprota,,,90asbw,allwpoff,,,3*r0asbw,allwpcsys,-1asel,s,loc,x,-r0,r0lsla,slesize,all,,,8mshape,0,2dmshkey,1amesh,allallselasel,s,loc,x,2*r0,4*r0 lesize,all,,,8lsel,r,length,,r0lesize,all,,,8,0.1,1 amesh,allallsel!EX3.13 圆环的网格划分finish/clear/prep7et,1,plane82r0=10cyl4,,,r0/3,,r0,90cyl4,2*r0,,r0/10,,r0,90 asel,s,loc,x,-r0,r0lsla,slesize,all,,,8lsel,r,length,,r0*2/3 lesize,all,,,3,,1 mshape,0,2dmshkey,1amesh,allasel,s,loc,x,2*r0,4*r0lesize,5,,,12lesize,7,,,6lsel,s,length,,r0*9/10lesize,all,,,7amesh,all!EX3.14 圆柱面和圆柱体的网格划分!圆柱面finish/clear/prep7r0=10h0=50et,1,shell63cyl4,,,r0adele,1cm,l1cm,linek,50k,51,,,h0l,50,51adrag,l1cm,,,,,,5lsel,s,loc,z,0lesize,all,,,6lsel,s,length,,h0lesize,all,,,8mshape,0,2dmshkey,1amesh,all!圆柱体finish/clear/prep7r0=10h0=50et,1,solid95cyl4,,,r0,,,,h0wprota,,90vsbw,allwprota,,,90vsbw,allmshape,0,3dmshkey,1lsel,s,loc,z,0lsel,s,length,,h0lesize,all,,,8vmesh,all!EX3.15 圆锥的网格划分!扫掠网格划分finish/clear/prep7cone,10,,,15,,90et,1,200,7et,2,95lsel,s,,,5,6lesize,all,,,12,0.5lsel,alllesize,3,,,6mshape,0,2dmshkey,1amesh,3vsweep,1,3,4vsymm,x,allvsymm,y,allvglue,all!六面体映射网格划分finish/clear/prep7cone,10,,,15,,90et,2,95lesize,all,,,8mshape,0,3dmshkey,1vmesh,allvsymm,x,allvsymm,y,allvglue,all!EX3.16 正多边形面的通用网格划分finish/clear/prep7ns=11rpr4,ns,,,10kp0=100+nsk,kp0*if,mod(ns,2),eq,0,then*do,i,1,ns/2l,kp0,2*i-1*enddo*else*do,i,1,nsl,kp0,i*enddo*endiflsel,s,,,ns+1,2*nscm,l1cm,lineallselasbl,1,l1cm*if,mod(ns,2),eq,0,then cmsel,s,l1cmlesize,all,,,8lsel,invelesize,all,,,4*elselesize,all,,,8*endifallselmshape,0mshkey,1amesh,all!EX3.17 球体及球面网格划分finish/clear/prep7r0=10sphere,,r0,,90vsbw,allvdele,2,,,1esize,2et,1,solid95mshape,0,3dmshkey,1vsymm,x,all vsymm,y,all vsymm,z,allvglue,allfinish/clear/prep7r0=10sphere,,r0,,90 vsbw,allvdele,2,,,1vdele,allasel,s,loc,x,0asel,a,loc,y,0asel,a,loc,z,0adele,all,,,1allselesize,2et,1,shell63 mshape,0,2d mshkey,1amesh,allarsym,x,allarsym,y,allarsym,z,all nummrg,all!EX3.18 孔板网格划分finish/clear/prep7a0=300b0=800r0=15blc4,,,a0,b0cyl4,a0/4,b0/8,r0 agen,2,2,,,a0/2 agen,2,2,3,1,,b0/8 agen,2,2,5,1,,b0*5/8 asel,s,,,2,9,1cm,a2cm,areaallselwprota,,-90*do,i,1,5wpoff,,,b0/16asbw,all*enddowpoff,,,b0*5/16*do,i,1,5wpoff,,,b0/16asbw,all*enddowprota,,,90*do,i,1,3wpoff,,,a0/4asbw,all*enddowpcsys,-1numcmp,alllsel,s,radius,,r0lesize,all,,,8lsel,invelesize,all,,,4lsel,allet,1,82mshape,0,2dmshkey,1asel,u,loc,y,b0/16,b0*5/16 asel,u,loc,y,b0*11/16,b0*15/16 lsla,slsel,r,tan1,xlesize,all,50,,,,1amesh,allallselamap,21,30,31,54,62 amap,22,31,32,54,64 amap,32,29,30,62,76 amap,33,29,32,64,76amap,42,34,35,76,82 amap,43,35,36,76,84 amap,41,33,34,53,82 amap,44,33,36,53,84amap,19,22,23,49,64 amap,20,23,24,49,60 amap,9,21,22,64,74 amap,31,21,24,60,74amap,38,26,27,74,84 amap,39,27,28,74,80 amap,37,25,26,50,84 amap,40,25,28,50,80amap,17,14,15,43,59 amap,18,15,16,43,63 amap,7,13,14,59,73 amap,8,13,16,63,73amap,34,18,19,73,79 amap,30,17,18,79,44 amap,35,19,20,73,83 amap,36,17,20,44,83amap,15,6,7,39,63amap,16,7,8,39,58amap,4,6,5,63,71amap,5,5,8,58,71amap,27,10,11,71,83 amap,28,11,12,71,78 amap,26,9,10,83,40 amap,29,9,12,40,78!EX3.19 角支架的网格划分finish/clear/prep7blc4,,,150,50blc4,100,,50,-50cyl4,,25,25cyl4,125,-50,25aadd,allnumcmp,allcyl4,,25,10cyl4,125,-50,10 asel,s,,,2,3cm,a1cm,area asel,allasba,1,a1cm lcomb,1,6lfillt,1,2,20 asbl,4,6adele,1,,,1lfillt,3,4,20al,18,19,20 aadd,all numcmp,all!---------------------- wprota,,90 wpoff,,,-25 asbw,all wpoff,,,75 asbw,all wprota,,,90 asbw,all wpoff,,,125 asbw,all wpcsys,-1 wpoff,25 wprota,,,90 asbw,all kwpave,18 asbw,all kwpave,3 wprota,,90 asbw,all kwpave,21 wprota,,-45 asbw,8 wpcsys,-1!-------------------- et,1,plane82 mshape,0,2d mshkey,1 esize,6lesize,33,,,6 lesize,37,,,6 lesize,42,,,6amesh,3,5,2amap,6,9,10,4,23amap,7,9,12,1,23amesh,11,13,2amesh,1,9,8amesh,2,4,2amap,16,3,18,26,28amap,12,14,15,5,28amap,15,13,14,6,28lcomb,19,22lcomb,27,46amesh,10,14,4!========================= !EX3.20 大板小孔的网格划分A finish/clear/prep7a0=100blc4,,,a0,a0cyl4,,,a0/100asba,1,2csys,1k,50,a0/20k,51,a0/20,90l,50,51asbl,all,1wprota,,90,45asbw,allet,1,plane82mshape,0,2dmshkey,1lsel,s,loc,x,0,a0/20lesize,all,,,8lsel,alllesize,7,,,12,0.1lesize,8,,,12,0.1lesize,9,,,12,10amesh,allcsys,0arsym,x,allarsym,y,allnummrg,all!============================= !EX3.20 大板小孔的网格划分Bfinish/clear/prep7a0=100blc4,,,a0,a0cyl4,,,a0/100asba,1,2csys,1k,50,a0/20k,51,a0/20,90l,50,51asbl,all,1et,1,plane82mshape,0,2dmshkey,1lesize,5,,,8lesize,1,,,10lesize,4,,,8,5lesize,6,,,8,5amesh,1lesize,7,,,20,0.1lesize,8,,,20,0.1amap,2,50,51,2,4csys,0arsym,x,allarsym,y,allnummrg,all!EX3.21 Z形面网格划分及局部细分finish/clear/prep7blc4,,,15,10blc4,10,6,14,12aadd,allwprota,,-90wpoff,,,6asbw,allwpoff,,,4wprota,,,90wpoff,,,10asbw,allwpoff,,,5asbw,allwpcsys,-1et,1,82esize,2mshape,0,2dmshkey,1amesh,allkrefine,9,10,1,1,,off !不光滑处理（节点位置不变）aclear,allamesh,allkrefine,9,10,1,1,,smooth !光滑处理，节点位置可改变，但既有单元不删除aclear,allamesh,allkrefine,9,10,1,1 !光滑处理，可删除既有单元重细分，节点位置改变!EX3.22 分布小孔环形面的网格划分finish/clear/prep7r1=15r2=25r3=3n=8cyl4,,,r1,,r2,180/ncyl4,0.5*(r1+r2),,r3asba,1,2kl,2larc,6,8,4,0.5*(r1+r2)asbl,all,4lesize,4,,,4lesize,10,,,4lesize,6,,,8lesize,3,,,6lesize,8,,,4lesize,5,,,8lesize,9,,,4lesize,7,,,4et,1,plane82mshape,0,2damap,2,6,7,4,8amap,1,5,6,8,1!lrefine,5,6,1,1,smootharsym,y,allcsys,1agen,n,all,,,,360/nnummrg,all!EX3.23 同心圆轴体的网格划分finish/clear/prep7cylind,50,0,100,150cylind,40,0,200,250cylind,30,0,100,250cylind,20,0,50,250cylind,10,0,0,250vptn,allwprota,,,90vsbw,allwprota,,90vsbw,allet,1,95csys,1lsel,s,length,,50lesize,all,,,5lsel,invelsel,u,radius,,10,50lesize,all,,,4n1=6n2=6n3=8n4=10n5=12lsel,r,loc,x,0,10lesize,all,,,n1,,1lsel,s,radius,,10lesize,all,,,n1lsel,s,radius,,20lsel,s,radius,,30lesize,all,,,n3lsel,s,radius,,40lesize,all,,,n4lsel,s,radius,,50lesize,all,,,n5allselmshape,0,3dmshkey,1vmesh,all!EX3.24A 圆柱与长方体组合模型的网格划分!采用六面体映射网格划分finish/clear/prep7a0=30h1=15h2=25r0=7blc4,,,a0/2,a0/2,h1cyl4,,,r0,,,90,h1+h2vptn,allaccat,4,6et,1,95esize,3mshape,0,3dmshkey,1vmesh,allasel,s,accaadele,alllsel,s,lccaldele,allallselvsymm,x,allvsymm,y,allnummrg,all!EX3.24B 圆柱与长方体组合模型的网格划分!采用过渡六面体映射网格划分finish/cleara0=30h1=15h2=25r0=7blc4,,,a0/2,a0/2,h1cyl4,,,r0,,,90,h1+h2vptn,alllsel,s,radius,,r0lsel,a,length,,r0lesize,all,,,6lsel,s,loc,z,0lsel,a,loc,z,h1lesize,all,,,7asel,s,loc,x,a0/2asel,a,loc,y,a0/2accat,allallselet,1,95esize,3mshape,0,3dmshkey,1vmesh,allasel,s,accaadele,alllsel,s,lccaldele,allallselvsymm,x,allvsymm,y,allnummrg,all!EX3.25-任意圈数圆柱形螺旋弹簧的扫略网格划分FINISH/CLEAR/PREP7!1.定义弹簧参数（同上）D=4C=8DZ=C*DT=DZ/6N=4.7*IF,T,LT,D,THEN*ENDIFTKPD=90!2.创建全部螺旋线CSYS,1TDEG=N*360TDEG1=MOD(TDEG,TKPD) N0=(TDEG-TDEG1)/TKPD+1 *AFUN,DEG*DO,I,1,N0CTA=(I-1)*TKPDZ=T/360*CTAK,I,DZ/2,CTA,Z*ENDDO*IF,TDEG1,LT,1.0E-2,THEN *ELSEN0=N0+1CTA=CTA+TDEG1Z=T/360*CTAK,N0,DZ/2,CTA,Z*ENDIF*DO,I,1,N0-1L,I,I+1*ENDDOCM,L1,LINE!3.在螺旋线端部创建簧丝截面CSYS,0WPOFF,DZ/2 WPROTA,,90CYL4,,,D/2wprota,,90asbw,allwprota,,,90asbw,allcm,a1cm,areaVDRAG,a1cm,,,,,,L1et,1,mesh200,7et,2,solid95cmsel,s,a1cmlsla,slesize,all,,,6amesh,allallselesize,d/2vsweep,all!EX3.26 具坑缺陷圆柱的网格划分finish/clear/prep7l0=50r0=10r1=5r2=1h0=5et,1,solid45cyl4,,,r0,,,,l0wpave,0,r0,l0/2wprota,,90con4,,,r1,r2,h0vsbv,1,2wprota,,90vsbw,allwpoff,,,r1+3vsbw,allwpoff,,,-2*(r1+3)vsbw,allwprota,,,90vsbw,allwpoff,,,r1+1vsbw,allwpoff,,,-2*(r1+1)vsbw,allwpcsys,-1wprota,,90vsbw,allwpoff,,,-r1vsbw,allwpoff,,,2*r1vsbw,allwpcsys,-1numcmp,allksel,s,loc,z,l0/2ksel,r,loc,x,0ksel,u,loc,y,0*get,kp1,kp,0,num,min kp2=kpnext(kp1) ksel,s,loc,z,l0/2+r2*get,kp3,kp,0,num,min allselk,1000,,-r0,l0/2+5l,kp3,1000asel,none*get,l1,line,0,num,max arotat,l1,,,,,,kp1,kp2 cm,a1cm,areaallselvsba,all,a1cm!vsel,s,loc,z,17,33!vsel,r,loc,x,-6,6!aslv,s!aplotaccat,128,61accat,160,138 accat,224,202 accat,183,35accat,31,134accat,151,164 accat,215,231 accat,82,195accat,130,5accat,162,145 accat,229,209 accat,192,89accat,12,123accat,117,155 accat,109,219 accat,14,178mshape,0,3d mshkey,1esize,1vmesh,all!EX3.27长方体开圆柱槽的网格划分finish/clear/prep7blc5,,,20,10,30wpoff,,5,5cyl4,,,8,,,,10wpoff,,,10cyl4,,,4,,,,12vsel,s,,,2,3cm,v1cm,voluallselwpcsys,-1vsbv,1,v1cmvoffst,15,5voffst,16,3voffst,17,15vptn,allwprota,,,90vsbw,allwpcsys,-1wpoff,,,5vsbw,allwpoff,,,10vsbw,allwpoff,,,12vsbw,allet,1,mesh200,7esize,2mshape,0,2dmshkey,1asel,s,loc,z,30lccat,6,74lccat,8,68amesh,allasel,s,loc,z,0lccat,3,73lccat,1,67amesh,allallselet,2,solid95mshape,0,3dmshkey,1vsweep,all!ex4.1累加节点自由度约束值finish/clear/prep7et,1,beam3k,1k,2,10l,1,2esize,1lmesh,alld,1,ux,1e-2,,,,uyd,1,rotzd,2,alldlistnsel,s,d,u,0,0.1dofsel,s,uydscale,2.5dlistdofsel,alldcum,addd,1,ux,2e-2dlistdcum,ignod,2,uy,1.0dlist!ex4.2 对线施加约束并转换finish/clear/prep7et,1,95blc4,,,10,10,10dl,7,,ux,0.1dl,5,,alldl,11,6,symmdl,10,6,asymdl,6,,symmdllistesize,2vmesh,alldtrandlist!ex4.3 施加集中荷载与节点坐标系finish/clear/prep7et,1,beam4k,1k,2,5k,3,10l,1,2l,2,3local,12,0,,,,90nrotat,alldk,1,allfk,2,fy,-1000esize,1lmesh,allnrotat,alllplotfk,3,fy,1000f,6,fx,-1000sbctraneplot!ex4.4a 3d单元sf加载示例finish/clear/prep7et,1,95blc4,,,10,10,20esize,,4vmesh,allasel,s,loc,y,10sf,all,pres,1000asel,s,loc,z,20nsla,s,1sf,all,pres,1000!ex4.4b 2d单元sf加载示例finish/clear/prep7et,1,82blc4,,,100,200blc4,30,60,40,80asba,1,2wprota,,-90wpoff,,,60asbw,allwpoff,,,80asbw,allwprota,,,90wpoff,,,30asbw,allwpoff,,,40asbw,allwpcsys,-1esize,5amesh,all/psf,pres,norm,2sf,all,pres,100sfdele,all,presnsel,s,loc,x,0sf,all,pres,100nsel,s,loc,x,15,20esln,s,1nsel,r,loc,x,15sf,all,pres,110nsel,s,loc,x,40,60nsel,r,loc,y,10,30esln,s,1sf,all,pres,100lsel,s,loc,x,100nsll,s,1esln,snsel,s,loc,x,95sf,all,pres,-100eplot!ex4.5 节点号及其荷载函数finish/clear/prep7et,1,45blc4,,,10,10,20esize,5vmesh,all*dim,mypres,,100*do,i,1,100mypres(i)=i*10.0*enddosffun,pres,mypres(1)nsel,s,loc,y,10sf,all,pres,10sflist*do,i,1,100mypres(i)=i*50.0*enddonsel,s,loc,z,20sf,all,pres,0allselsflist!ex4.6a 2d平面单元plane82 finish/clear/prep7et,1,82blc4,,,10,50esize,2amesh,allsfe,1,4,pres,,100,50sfe,6,4,pres,,200,40nsel,s,loc,x,10esln,ssfe,all,2,pres,,-100/psf,pres,norm,2,0,1eplot!ex4.6b 3d体单元solid95 finish/clear/prep7et,1,95blc4,,,10,10,30esize,5vmesh,all/psf,pres,norm,2,0,1sfe,22,3,pres,,100sfe,22,6,pres,,100,110,120,130 sfelist!ex4.6c 3d壳单元shell63 finish/clear/prep7et,1,63wprota,,90blc4,,,10,10esize,5amesh,all/psf,pres,norm,2,0,1sfe,1,1,pres,,100sfe,1,3,pres,,100sfe,1,6,pres,,100sfe,4,1,pres,,100,110,120,130!ex4.7 在梁单元上施加荷载finish/clear/prep7et,1,beam3k,1k,2,10l,1,2esize,,10lmesh,all/pnum,elem,1sfbeam,3,1,pres,50,100 sfbeam,5,1,pres,100 sfbeam,7,1,pres,50,100,,,0.2,0.1sfbeam,9,1,pres,100,,,,0.4,-1sfbeam,3,2,pres,50,100,,,0.2,0.1!ex4.8a 在线上施加面荷载finish/clear/prep7et,1,82blc4,,,10,30esize,5amesh,all/psf,pres,norm,2sfl,4,pres,10,60sfl,2,pres,60sftraneplot!ex4.8b 在线上施加面荷载finish/clear/prep7et,1,shell63wprota,,90blc4,,,10,30esize,5amesh,allsfl,3,pres,100sftraneplot!ex4.9 利用荷载梯度在直角坐标系下的施加方法finish/clear/prep7et,1,82blc4,,,10,60esize,2amesh,all/psf,pres,norm,2sfgrad,pres,,y,0,-5nsel,s,loc,x,0nsel,r,loc,y,0,40sf,all,pres,600sfgrad,pres,,y,30,-20nsel,s,loc,x,10sf,all,pres,0allseleplot!ex4.10利用荷载梯度在柱坐标系下的施加方法finish/clear/prep7csys,1k,1,10,-90k,2,10,90k,3,10,90,30l,1,2l,2,3adrag,1,,,,,,2ldele,2,,,1numcmp,allet,1,63esize,2amesh,allsfgrad,pres,1,y,-90,1sfa,all,2,pres,400sftran!可考察下述命令及其施加方法!①!sfgrad,pres,1,y,270,1sfa,all,2,pres,400sftran!②!local,12,1cscir,12,1sfgrad,pres,12,y,270,1sfa,all,2,pres,400sftran!ex4.11 ldread命令的示例finish/clear/filname,ldtest1/prep7et,1,plane82mp,ex,1,2.1e5mp,prxy,1,0.3blc4,,,10,40esize,2amesh,alld,all,allsfl,3,pres,100/solusolve/post1prrsolfinish/filename,ldtest2/solulsclear,allnsel,s,loc,y,0d,all,allallselldread,reac,,,,,ldtest1,rst solve/post1plnsol,s,y!ex4.12 初应力荷载finish/clear/filname,colu1/prep7et,1,plane82mp,ex,1,2e5mp,nuxy,1,0.3blc4,,,1,10esize,2amesh,allnsel,s,loc,y,0d,all,uyd,1,uxnsel,s,loc,y,10sf,all,pres,-10。

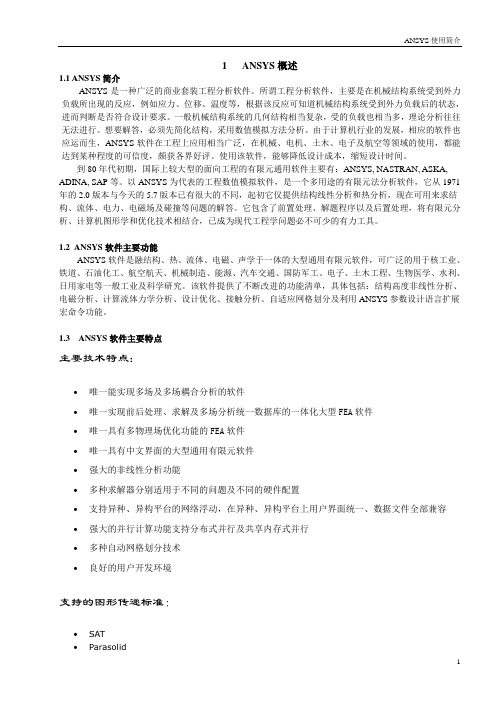

1 ANSYS概述1.1 ANSYS简介ANSYS是一种广泛的商业套装工程分析软件。

所谓工程分析软件，主要是在机械结构系统受到外力负载所出现的反应，例如应力、位移、温度等，根据该反应可知道机械结构系统受到外力负载后的状态，进而判断是否符合设计要求。

一般机械结构系统的几何结构相当复杂，受的负载也相当多，理论分析往往无法进行。

想要解答，必须先简化结构，采用数值模拟方法分析。

由于计算机行业的发展，相应的软件也应运而生，ANSYS软件在工程上应用相当广泛，在机械、电机、土木、电子及航空等领域的使用，都能达到某种程度的可信度，颇获各界好评。

使用该软件，能够降低设计成本，缩短设计时间。

到80年代初期，国际上较大型的面向工程的有限元通用软件主要有：ANSYS, NASTRAN, ASKA, ADINA, SAP等。

以ANSYS为代表的工程数值模拟软件，是一个多用途的有限元法分析软件，它从1971年的2.0版本与今天的5.7版本已有很大的不同，起初它仅提供结构线性分析和热分析，现在可用来求结构、流体、电力、电磁场及碰撞等问题的解答。

它包含了前置处理、解题程序以及后置处理，将有限元分析、计算机图形学和优化技术相结合，已成为现代工程学问题必不可少的有力工具。

1.2ANSYS软件主要功能ANSYS软件是融结构、热、流体、电磁、声学于一体的大型通用有限元软件，可广泛的用于核工业、铁道、石油化工、航空航天、机械制造、能源、汽车交通、国防军工、电子、土木工程、生物医学、水利、日用家电等一般工业及科学研究。

该软件提供了不断改进的功能清单，具体包括：结构高度非线性分析、电磁分析、计算流体力学分析、设计优化、接触分析、自适应网格划分及利用ANSYS参数设计语言扩展宏命令功能。

1.3ANSYS软件主要特点主要技术特点：∙唯一能实现多场及多场耦合分析的软件∙唯一实现前后处理、求解及多场分析统一数据库的一体化大型FEA软件∙唯一具有多物理场优化功能的FEA软件∙唯一具有中文界面的大型通用有限元软件∙强大的非线性分析功能∙多种求解器分别适用于不同的问题及不同的硬件配置∙支持异种、异构平台的网络浮动，在异种、异构平台上用户界面统一、数据文件全部兼容∙强大的并行计算功能支持分布式并行及共享内存式并行∙多种自动网格划分技术∙良好的用户开发环境支持的图形传递标准：∙SAT∙Parasolid∙STEP与CAD软件的接口∙Unigraphics∙Pro/ENGINEER∙I-Deas∙Catia∙CADDS∙SolidEdge∙SolidWorks1.4 运行环境（ANSYS5.7）Computer: Pentium-class systemMemory (RAM): 64 MB以上Hard Disk: 500MB以上自由空间.Operating System: Microsoft Windows 2000, Windows NT 4.0 (SP 5 or higher) or Windows 98 Graphics: A Windows 2000/NT 4.0 or 98 supported Graphics Card, capable of 1024x768 in High Color (16-bit).A 17 inch monitor (or larger) compatible with the above mentioned card is recommended.2ANSYS 的基本使用2.1 ANSYS环境简介ANSYS有两种模式：一种是交互模式（Interactive Mode），另一个是非交互模式（Batch Mode）。

第二章几何建模技术与技巧
图形控制命令：
显示风格设置命令：
生成动画命令：
组件命令：
第三章网格划分技术及技巧
梁截面：(BEAM188/BEAM189)
内部网格划分控制：
面映射网格划分：
网格修改：
第四章加载与求解技术
施加集中荷载及其相关命令：
施加惯性荷载：
施加耦合场荷载：
非线性选项：
静态分析求解控制：
求解代价估计：
第五章通用与时间历程后处理技术
列表显示结果及其相关命令：
节点特殊结果计算命令：
路径及操作：
变量定义及其相关命令：
变量运算命令：。

桥梁专业好书推荐《高等桥梁结构理论》项海帆人民交通出版社《桥梁工程》（上、下册）范立础、顾安邦主编，2001版，经典书《桥梁结构震动与稳定》李国豪著《悬索桥设计》雷俊卿：《桥梁结构分析及程序系统》，肖汝诚编著，北京：人民交通出版社，2002 《桥梁结构理论与计算方法》，贺拴海，人民交通出版社，2003.8《桥梁工程师手册》《斜拉桥建造技术(精)》《桥梁工程》李亚东《桥梁结构计算力学》《桥梁施工监测与控制》《桥梁风工程》陈政清《桥梁加固与改造》蒙云《公路小桥涵勘测设计》《桥梁结构电算程序》《桥梁抗震》《铁路桥梁》《城镇地道桥顶进施工及验收规程》《钢筋混凝土及预应力混凝土桥梁结构设计原理》作者：张树仁出版社：人民交通出版社《公路钢筋混凝土及预应力混凝土桥涵设计规范（JTG D62-2004）》《公路桥涵设计通用规范》《ansys在土木工程应用实例》――中国水利水电出版社《ansys10.0有限元分析自学教程》《ANSYS工程结构数值分析》《apdl参数化有限元分析技术及其应用实例》《ANSYS在土木工程中的应用》李权人民邮电出版社《基于有限元软件ansys7.0的结构分析》《土木工程结构分析程序设计》《Fortran 95程序设计》《结构概念和体系》（第二版）》林同炎《大跨度空间结构》张毅刚《风对结构的作用――风工程导论》《结构设计原理》叶见曙李国平《结构力学》高等教育出版社《结构力学》酒井忠明《结构力学题解精粹》《结构力学复习与习题分析》《结构动力学》杜修力《结构动力学》克拉夫和彭津《结构可靠度理论》赵国藩《混凝土结构设计基本原理》《房屋建筑学》《公路挡土墙设计》《高速公路》《公路工程地质（戴文亭）》《道路工程》（第二版）徐家钰，同济大学出版社《路基路面工程》邓学钧《土力学地基基础》清华大学出版社,陈希哲第四版《铁路站场及枢纽》《地铁与轻轨》《专业英语》《土木工程专业英语》《土木工程经济与管理》《建筑结构》《高层建筑结构》《试验应力分析》《桥梁上部构造性能(E.C.汉勃利)》《材料力学》铁摩辛柯《欧美桥梁设计思想》，王应良，高宗余《桥涵顶进设计与施工》《地道桥结构设计》《框架式地道桥》《钢筋混凝土结构裂缝与变形的验算》《曲线梁桥计算》《拱桥挠度理论》《预应力混凝土结构设计》林同炎《混凝土简支梁（板）桥》《混凝土桥梁结构》《钢筋混凝土结构的裂缝控制》《钢筋混凝土原理》《桥粱施工工程师手册》《现代桥梁建筑设计》《公路小桥涵设计示例》《钢筋混凝土及预应力混凝土简支梁桥结构设计》《杭州湾跨海大桥技术创新与应用》《混凝土结构有限元分析》《ansys操作命令与参数化编程》《ansys建模与网格划分关键技术》《钢筋混凝土结构非线性有限元理论与应用》《桥梁博士V3.0》《城市地道桥顶进施工技术及工程实例》《铁路基本规范》《芜湖长江大桥钢结构制做技术总结》大桥局《拱桥挠度理论》贺拴海人民交通出版社《桥梁工程》,大桥局,王序森等《桥梁建筑－－结构构思与设计技巧》张师定著人民交通出版社《悬索桥》大桥局《桥梁力学》，胡人礼，北京：中国铁道出版社，1999《预应力混凝土结构设计》林同炎《曲线梁桥计算》孙广华《桥梁设计百问》邵旭东《科学地对待桥渡和桥梁》，钱冬生，中国铁道出版社，2003.9《桥梁建筑与小品―构思与造型》慎铁钢等编著天津大学出版社2002《桥梁结构空间分析设计方法与应用》，戴公连, 李德建著，北京：人民交通出版社，2001《混凝土结构设计》 A.H.尼尔逊著过镇海方鄂华庄崖屏等校译《桥梁与结构理论研究》李国豪上海科学技术出版社，1983《桥梁结构非线性分析》华孝良人民交通出版社《混凝土弯梁桥》邵容光夏淦人民交通出版社《组合结构桥梁》刘玉擎. 同济大学现代桥梁技术丛书《斜弯桥的广义梁格法》《电脑辅助工程分析ANSYS使用指南》《结构动力学》《铁路客运专线恰两施工技术培训班》《ANSYS土木工程应用实例》《ANSYS-APDL高级工程应用实例分析与二次开发》《一注基础复习教程》《杆系结构有限元分析与matlab应用》《origin 应用教程》《ANSYS在桥梁工程中的应用》《钢桥》;（共十一分册）小西一郎著中国铁道出版社《钢筋混凝土及预应力混凝土桥建筑原理》[联邦德国] F.莱昂哈特著《现代斜拉桥》和《现代悬索桥》; .严国敏，.(严国敏虽离我们而去,但是他的敬业精神永远激励着后人!)《斜拉桥》林元培86.577/LYP(铁道);(94年出版,但即使现在的教科书也依旧大段地摘取他的内容.现在斜拉桥发展的情况,许多方面都应证了书中的预测.)《AASHTO美国公路桥梁设计规范》;.(关于钢箱梁和剪力滞等均有详细规定,是国内现有规范和课本缺乏的.)《武汉长江二桥技术总结》大桥局;.(双壁钢围堰和前支点挂蓝等有详细介绍.) 吐血介绍大桥局的深水基础施工情况,以前我查了很多资料都含含糊糊.该书也介绍了分离双箱前支点挂篮施工也较怪异的,一般前支点挂篮施工用在边主梁桥上. (书名大致如此,内容对钢桥的材料,设计,加工,安装,监测等有详细介绍.)科技图书二库(五楼) 中文科技86.5/TDB;《斜梁桥》黄平明人民交通出版社科技图书二库(五楼) 中文科技86.571/HPM;《曲线梁》姚玲森人民交通出版社《预加应力混凝土原理》程式秋五洲出版社《斜拉桥》大桥局86.579/TDG(铁道);《桥梁工程》姚玲森《公路桥梁设计丛书》也不错分为8册⑴预应力砼连续梁桥⑵拱桥⑶桥梁通用构造及简支梁桥⑷悬索桥⑸斜拉桥⑹砼弯斜梁桥⑺组合拱桥⑻刚架桥《九江长江大桥技术总结》大桥局86.5/TDG01 (铁道);《预应力混凝土连续梁桥设计》，人民交通出版社，徐岳《桥梁简化理论-横向分布》胡肇滋86.51/HZZ ; 86.51/HZC (铁道); 86.51/HZC (铁道)《桥梁方案比选》周念先的，人民交通出版社科技图书二库(五楼) 中文科技86.5/ZNX;《结构可靠度理论及其在桥梁工程中的应用》张建仁等人民交通出版社《大跨悬索桥理论》陈仁福《大跨度桥梁设计、桥梁减隔震设计、高架桥梁抗震设计、桥梁延性抗震设计》范立础《公路桥涵设计手册》人民交通出版社《箱形梁设计理论》郭金琼科技图书二库(五楼) 中文科技86.531/GJQ;《弯梁桥设计》吴西伦科技图书二库(五楼) 中文科技86.579/WXL;《桥梁预应力技术百问》李国平主编《Algor、Ansys在桥梁工程中的应用方法与实例》《公路桥梁荷载横向分布计算》李国豪石洞86.587/TDL-2(铁道)《桥梁结构分析的数值方法及其程序：在正交桥、斜弯桥中的应用》。

《史上最全的ANSYS命令流查询与解释》【1】*************************************************************************************对ansys主要命令的解释1，/PREP7 ! 加载前处理模块2，/CLEAR,NOSTART ! 清除已有的数据, 不读入启动文件的设置(不加载初始化文件)初始化文件是用于记录用户和系统选项设置的文本文件/CLEAR, START !清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ! 定义工程文件名称/TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ! 指定标题4，F,2,FY,-1000 ! 在2号节点上施加沿着-Y方向大小为1000N的集中力6，FINISH ! 退出模块命令7，/POST1 ! 加载后处理模块8，PLDISP,2 ! 显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓9，ETABLE,STRS,LS,1 ! 用轴向应力SAXL的编号”LS,1”定义单元表STRSETABLE, MFORX,SMISC,1 ! 以杆单元的轴力为内容, 建立单元表MFORXETABLE, SAXL, LS, 1 ! 以杆单元的轴向应力为内容, 建立单元表SAXLETABLE, EPELAXL, LEPEL, 1 ! 以杆单元的轴向应变为内容, 建立单元表EPELAXLETABLE,STRS_ST,LS,1 !以杆件的轴向应力“LS,1”为内容定义单元表STRS_STETABLE, STRS_CO, LS,1 !以杆件的轴向应力“LS,1”定义单元表STRS_COETABLE,STRSX,S,X ! 定义X方向的应力为单元表STRSXETABLE,STRSY,S,Y ! 定义Y方向的应力为单元表STRSY*GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST !从单元表STRS_ST中提取STEEL_E单元的应力结果，存入变量STRSS_ST;*GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO”从单元表STRS_CO中提取COPPER_E单元的应力结果，存入变量STRSS_CO10 FINISH !退出以前的模块11, /CLEAR, START ! 清除系统中的所有数据,读入启动文件的设置12 /UNITS, SI !申明采用国际单位制14 /NUMBER, 2 !只显示编号, 不使用彩色/NUMBER, 0 ! 显示编号, 并使用彩色15 /SOLU ! 进入求解模块:定义力和位移边界条件,并求解ANTYPE, STATIC ! 申明分析类型是静力分析(STA TIC或者0)OUTPR, BASIC, ALL ! 在输出结果中, 列出所有荷载步的基本计算结果OUTPR,BASIC,ALL !指定输出所有节点的基本数据OUTPR,BASIC,LAST ! 选择基本输出选项,直到最后一个荷载步OUTPR,,1 ! 输出第1个荷载步的基本计算结果OUTPR,BASIC,1 ! 选择第1荷载步的基本输出项目OUTPR,NLOAD,1 ! 指定输出第1荷载步的内容OUTRES,ALL,0 !设置将所有数据不记录到数据库。

Ansys命令流大全（整理）1、A,P1,P2,P3,P4,P5,P6,P7,P8,P9此命令用已知的一组关键点点（P1~P9）来定义面（Area），最少使用三个点才能围成面，同时产生转围绕些面的线。

点要依次序输入，输入的顺序会决定面的法线方向。

如果超过四个点，则这些点必须在同一个平面上。

Menu Paths:Main Menu>Preprocessor>Create>Arbitrary>Through KPs2、*ABBR，Abbr,String－－定义一个缩略语．Abbr:用来表示字符串＂String＂的缩略语，长度不超过８个字符．String：将由＂Abbr＂表示的字符串，长度不超过６０个字符．3、ABBRES，Lab，Fname，Ext－从一个编码文件中读出缩略语．Lab：指定读操作的标题，NEW：用这些读出的缩略语重新取代当前的缩略语（默认）CHANGE：将读出的缩略语添加到当前缩略语阵列，并替代现存同名的缩略语．Ext：如果＂Fname＂是空的，则缺省的扩展命是＂ABBR＂．4、ABBSA V，Lab，Fname，Ext－将当前的缩略语写入一个文本文件里Lab：指定写操作的标题，若为ALL，表示将所有的缩略语都写入文件（默认）5、add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic：变量号name: 变量的名称6、Adele,na1,na2,ninc,kswp ！kswp=0时只删除掉面积本身，＝1时低单元点一并删除。

7、Adrag, nl1,nl2,nl3,nl4,nl5,nl6, nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 ！面积的建立，沿某组线段路径，拉伸而成。

8、Afillt,na1,na2,rad ！建立圆角面积，在两相交平面间产生曲面，rad为半径。

ANSY S模块简介APDL换行与续行-APDL规定每行72个字符如果要写表达式A＝C1+C2 （C1与C2都为表达式可以用B=C1A=B+C2将一行拆成两行来做但是如果不是表达式，而是输入一个命令参数过多的话，可以用续行命令RMORE，格式如下：RMORE, R7, R8, R9, R10, R11, R12这个命令每次也只能输入6个参数，如果多于6个，可以重复使用RMORE就可以输入13-18，19-24等等。

另外，于上面续行相应的是换行，一行命令太短可以使用多个命令共一行$”，没有双引号。

这样就可以将一行变成多行使。

：）换行符是“ANSYS常见术语/命令对照表Utility Menu 实用菜单SA VE_DB 存储数据库RESUME_DB 恢复数据库Select Entity 选择实体Comp/Assembly 组元/集合Plot/Replot 画图/重新画图Pan,Zoom,Rotate…平移，缩放，旋转…WorkPlane(WP) 工作平面Coordinate System(CS) 坐标系Macro 宏Preference…优先设置…Preprocessor 前处理General Postproc 通用后处理TimeHist Postproc 时间历程后处理APDL ANSYS参数化设计语言Line Fillet 在两条线的过渡生成线Arbitrary 任意形状Cylinder 圆柱体Prism 棱柱体Cone 圆锥形Sphere 球形Polygon 多边形Stress 应力Strain 应变Displacement 位移DOF 自由度V on Mises(Stress) 平均应力Contour 等高线（图）Deformed/Undeformed shape 变形后/未变形的形状Results Summary 结果摘要Radiation Matrix 辐射矩阵Modeling 建模Meshing 划分网格Attribute 属性LS (Load Step) 载荷步ansys的常用命令介绍对ANSYS学习也有一个来月的时间了，可是还是什么都不会！郁闷！整理了一些ANSYS 常用的命令；但深知自己的水平，还不敢保证完全正确；给大家一些参考，望指正：1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AA TT，MA T，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。

ANSYS结构解析单元功能与特征/POST1/可以构成一一些命令，一般是一种整体命令（ session),三十也有特别，比方是办理 ! 是说明说明符号，，与其余软件的说明是相同的， ansys 不作为命令读取，*此符号一般是 APDL 的表记符，也就是 ansys 的参数化语言，如 *do ,,,*enddo 等等NSEL 的意思是node select，即选择节点。

s 就是 select，选择。

DIM是定义数组的意思。

array 数组。

MP 命令用来定义资料参数。

K 是建立要点点命令。

K, 要点点编号 ,x 坐标 ,y 坐标， z 坐标。

K, NPT, X, Y , Z 是定义要点点， K 是命令， NPT 是要点点编号， XYZ 是坐标。

NUMMRG , keypoint 用这个命令，要保证要点点的地点完整相同，不过要点点号不一样样的才行。

这个命令关于重复的线面都可以用。

这个很简单，压缩要点。

Ngen 复制节点e,节点号码：这个命令式经过节点来形成单元NUMCMP,ALL ：压缩所有编号，这样你所有的线都会挨次次重新编号 ~你若是需要固定的线固定的标号NSUBST,100,500,50 ：经过指定子步数来设置载荷步的子步LNSRCH 线性搜寻是求解非线性代数方程组的一种技巧，此法会在一段区间内，以必定的步长逐渐搜寻根，对比常用的牛顿迭代法所要耗费的计算量大得多，但它可以防备在一些状况下牛顿迭代法出现的跳跃现象。

LNSRCH激活线性搜寻PRED 激活自由度求解展望NEQIT 指定一个荷载步中的最大子步数AUTOTS自动求解控制打开自动时间步长.KBC -指定阶段状也许用跳板装载里面一个负荷步骤。

SPLINE :P1， P2， P3，P4， P5， P6， XV1 ， YV1 ， ZV1 ， XV6 ，YV6 ， ZV6 （生成分段样条曲线）*DIM ， Par，Type ，IMAX ，JMAX ， KMAX ， Var1，Var2， Var3（定义载荷数组的名称）【注】 Par: 数组名Type： array 数组，仿佛fortran, 下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8 个字符）tableIMAX ， JMAX ， KMAX各维的最大下标号Var1， Var2，Var3 各维变量名，缺省为row,column,plane( 当 type 为 table 时 )/config 是设置 ansys 配置参数的命令格式为 /CONFIG, Lab, V ALUELab 为参数名称value 为参数值比方： /config ， MXEL ，10000 的意思是最大单元数为10000杆单元 : LINK1、 8、 10、 11、 180梁单元： BEAM3、 4、 23、 24，44， 54， 188， 189管单元 : PIPE16， 17， 18， 20， 59， 602D实体元 : PLANE2， 25， 42， 82， 83， 145，146， 182， 1833D实体元 : SOLID45， 46， 64，65， 72， 73，92， 95， 147，148， 185， 186，187， 191壳单元 : SHELL28， 41， 43， 51， 61， 63， 91， 93， 99， 143， 150， 181，208， 209弹簧单元 : COMBIN7， 14， 37，39， 40质量单元 : MASS21接触单元 : CONTAC12， 52， TARGE169， 170， CONTA171， 172， 173， 174， 175， 178矩阵单元 : MATRIX27， 50表面效应元 : SURF153， 154粘弹实体元 : VISCO88， 89， 106， 107， 108，超弹实体元 : HYPER56， 58， 74， 84， 86， 158耦合场单元 : SOLID5， PLANE13， FLUID29， 30，38， SOLID62， FLUID79， FLUID80，81，SOLID98， FLUID129， INFIN110 ， 111， FLUID116，130界面单元 : INTER192， 193， 194， 195显式动力解析单元 : LINK160， BEAM161， PLANE162， SHELL163， SOLID164， COMBI16杆单元单元名称简称节点数节点自由度特征备注LINK12D杆2Ux,Uy EPCSDGB常用杆元LINK83D杆Ux,Uy,Uz EPCSDGBLINK103D仅受拉EDGB模拟缆索的废弛及或仅受压杆缝隙LINK113D线性调理EGB模拟液压缸和大转器动LINK1803D有限应变杆EPCDFGB另可考虑粘弹塑性E- 弹性 (Elasticity)，P-塑性(Plasticity)，C-蠕变(Creep)，S-膨胀(Swelling)，D-大变形或大挠度deflection)， F- 大应变 (Large strain)或有限应变(Finite strain)，B-单元存亡(Birth and dead),G-化 (Stress stiffness)或几何刚度(Geometric stiffening)，A-自适应降落(Adaptive descent)等。

ANSYS常用命令介绍（全）经过近一个多月集中精神的整理,终天完成了有限元分析软件如下常用命令的编制,希望众多的网友能喜欢并在背后多多给予支持，一同上进，能够灵活运用，并为自己的前程埋下伏笔。

本人生性好学，也愿交天下的朋友，茫茫人海中你我若能相识本来就是一种缘份，得好好把握！1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。

4. *ABBR，Abbr，String（定义一个缩略词）5. ABBRES，Lab，Fname，Ext（从文件中读取缩略词）6. ABBSAVE，Lab，Fname，Ext（将当前定义的缩略词写入文件）7. ABS，IR，IA，--，--，Name，--，--，FACTA（取绝对值）【注】*************8. ACCAT，NA1，NA2（连接面）9. ACEL，ACEX，ACEY，ACEZ（定义结构的线性加速度）10. ACLEAR，NA1，NA2，NINC（清除面单元网格）11. ADAMS，NMODES，KSTRESS，KSHELL【注】*************12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC【注】*************13. ADD，IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC（变量加运算）14. ADELE，NA1，NA2，NINC，KSWP（删除面）【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。

15. ADRAG，NL1，NL2，…，NL6，NLP1，NLP2，…，NLP6（将既有线沿一定路径拖拉成面）16. AESIZE，ANUM，SIZE（指定面上划分单元大小）17. AFILLT，NA1，NA1，RAD（两面之间生成倒角面）18. AFSURF，SAREA，TLINE（在既有面单元上生成重叠的表面单元）19. *AFUN, Lab（指定参数表达式中角度单位）20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE（复制面）21. AGLUE，NA1，NA2，…，NA8，NA9（面间相互粘接）22. AINA，NA1，NA2，…，NA8，NA9（被选面的交集）23. AINP，NA1，NA2，…，NA8，NA9（面集两两相交）24. AINV，NA，NV（面体相交）25. AL，L1，L2，…，L9，L10（以线定义面）26. ALIST，NA1，NA2，NINC，Lab（列表显示面的信息）【注】Lab=HPT时，显示面上硬点信息，默认为空。

《ANSYS 软件应用》课程教学大纲课程代码 010011S课程名称中文名：ANSYS 软件应用 英文名：App1icationofANSYS课程类别 专业课 修读类别 任选学分1.5学时24（理论4+上机20）开课学期第7学期开课单位材料科学与工程学院无机非金属材料系 适用专业无机非金属材料工程专业先修课程材料力学、结构力学等后续有关专毕业设计（论文） 业课程和教 学环节主讲教师/葛俊颖/副教授 职称考核方式及作业成绩+上机考核成绩 教材及主要（1）《有限元法基础及ANSYS 应用》（教材），王新荣等主编，科学出版 参考书社，2008（2）《ANSYS 工程结构数值分析》，王新敏编著，人民交通出版社，2007（3）《基于ANSYS 的桥梁结构分析》，葛俊颖主编，中国铁道出版社，2007一、课程性质和目标《ANSYS 软件应用》课程属无机非金属材料工程专业的一门专业基础课，内容上主要为有限元分析的基本概念和ANSYS 软件的应用，侧重上机操作，旨在使学生认识如何用有限元法模拟混凝土结构。

用三维梁单元进行钢筋混凝土和预应力混凝土结构的总体分析；用混凝土实体单元进行混凝土开裂、压碎等的非线性分析方法；认识混凝土水化热分析。

知识目标：课程目标1：利用三维梁单元分析钢筋混凝土、预应力混凝土结构及构件的总体分析，在不考虑结构及构件的截而削弱的情况下，计算结构内力和变形、混凝土和钢筋的应力、预应力的施加等。

课程目标2：利用混凝土单元模拟混凝土开裂及压碎，钢筋及预应力钢筋在混凝土实体单元中的模拟。

各环节所占比例(50%)+(50%)课程目标3：模拟混凝土浇筑过程中由于水化热在结构及构件中产生的温度应力。

能力目标：课程目标4：熟练使用ANSYS中的梁单元和实体单元进行结构建模，能够独立完成混凝土结构的总体分析、局部开裂和压碎分析以及混凝土水化热分析。

二、本课程所支撑的毕业要求（1）本课程所能支撑的毕业要求和课程目标的对应关系序号毕业要求指标毕业要求指标点具体内容课程目标点1 毕业要求5-1有限元分析的基本原理和方法，能够熟练应用课程目标1、2、3ANSYS软件分析混凝土结构。

130*GET139/ANFILE 109/ANGLE 89/ASSIGN 114/AUTO89/AUX2 114/AXLAB99/BATCH 114/CFORMAT 96/CLABEL 97/CLEAR 114/CLEAR 114/CLOG 114/COLOR 100/COLOR 93/COMP93/CONFIG 142/CONTOUR 96/COPY 117/CPLANE 94/CTYPE9797/CWD 115/CWD 114/DEBUG 356/DELETE 117/DEVICE 110/DIST88/DSCALE 102/EDGE 96/EFACET 95/ERASE 104/ESHAPE 94/EXIT 118/FACET 148/FDELETE 114/FILNAME 115/FILNAME 114/FOCUS 88/FORMAT 299/FTYPE 114/GCMD 104/GFILE 112102/GLINE96/GMARKER 99/GRAPHICS 94/GRID99/GROPT 98/GRTYP99/GST255/GTHK98/GTYPE 103/GTYPE 103/HEADER 299/IMAGE 112/INPUT 116/INQUIRE 138/LIGHT 102/LIGHT93/MPLIB 179/NERR 144/NOERASE 105/NUM91/NUM90117/PBC91/PBC90/PBF91/PBF90/PICE92/PICE90/PLOPTS 105/PNUM 90/PNUM 90/PSF91/PSF90/PSYMB 92/RATIO 95/RENAME 117/RGB93/SEG 109/SHADE 94/SHOW 109/SHRINK 94/SSCALE 97/SYS149115/TRIAD 106/TRLCY 102/TXTRE 93/TYPE93/UDOC 105/UI112/UIS144/USER88/VCONE 88/VIEW89/VSCALE 298/VUP88/WINDOW 103/WINDOW 103/XFRM88/XRANGE 99/YRANGE 99/ZOOM 88A57 AADD80AATT194334 ACCAT 208 ACEL 247 ACLEAR 214 ADD 333 ADELE 62 ADRAG 58 AESIZE 200 AFILLT 59 AGEN 60 AGLUE 87 AINA 78 AINP 78 AINV 78AL57 ALIST 61 ALLSEL 122 ALPHAD 276 AMAP 207 AMESH 203 ANCNTR 107 ANCUT 108107 ANDSCL 107 ANDYNA 107 ANFLOW 107 ANHARM 107 ANIM 108 ANISOS 107 ANMODE 107 ANORM 127 ANSOL 331 ANTIME 108 ANTYPE 262 AOFFST 59 AOVLAP 87 APLOT61 APPEND 296 APTN85 ARCLEN 269 ARCTRM 270 AREFINE 214 AREVERSE 128 ARINQP 13658 ARSCALE 126 ARSYM 61 ASBA 82 ASBL82 ASBV 82 ASBW 83 ASEL62 ASEL 118 ASKIN 59 ASLL63 ASLL 118 ASLV63 ASLV 118 ASUB 61 ASUM 127 ATAN 334 ATRAN 61 AUTOTS 265 AVPRIN 297 AVRES 297 BETAD 276BF247 BFA247 BFE247 BFK247 BFL247 BFV247 BLC463BLC564 BLOCK 72 BOPTN 76 BSPLIN 52 BTOL77 BUCOT 273 CECMOD 258 CEDELE 388 CEINTF 386 CELIST 388 CERIG 387 CESGEN 387 CGLOC 247 CGOMGA 247 CHECK 213CIRCLE49CLOCAL34zhptj1986@ ANSYS 命令页码查询表（第一版）同济大学2CLOG334CM123CMDELE125CMDOMGA247CMEDIT124CMGRP124CMLIST124CMMODCMOMEGA247CMPLOT124CMSEL125CNVTOL267CON475CONE75CONJUG334CP350CPINTF351CS33CSDELE34CSKPCSLIST34 CSWPLA34 CSYIQR138CSYS32 CUTCONTROL 268CVAR335 CYCSOL505CYL464CYL565 CYLIND73D231DA235 DADELE235 DALIST235DATA336 DCGOMG 247DCUM233 DDELE232 DELTIM264DERIV334 DESIZE197DKDKDELE 234 DKLIST234DL234 DLDELE 234DLIST232 DLLIST234 DMPEXT 278 DMPRAT 277DOF173 DOFSEL 123 DOMEGA 247 DSCALE 233 DSYM232DSYS36 DTRAN235 EALIVE257EKILL257 ELMIQR 137 EMODIF36 ENDRELEASE 258 EQSLV265 ERASEEREFINE 214 ERESX 255 ERINQR 138 ESEL 121 ESIZE 200 ESLA 118 ESLL 122 ESLN 122 ESLV 118 ESOL 330 ESORT 304 ESYS35ET172 ETABLE 312 ETCHG 173 ETDELE 173 ETYPEQR 137 EUNORT 305 EXP 334 EXPASS 274 EXTREM 337FFCUM 236 FDELE 236FILE295 FILLDATA 335 FINISH 114 FINISH 114FK236 FKDELE 236 FKLIST 236 FLIST236 FORCE 298 FREQ544 FSCALE 236 FSUM312 FTRAN 236 GAPF331 GPLOT 104 GSUM 127 HBMAT 357 HPTCREATE 46 HPTDELETE 46 HROPTHROUT 279IC521 IDFILE 249 IMAGIN 335 IMMED 104 INRES 295 INRTIA 247 INT1 334 IRLF 247 ISTRESS 249 ISWRITE 249 JPEG 111K40 KATT 192 KBC 276 KBETW 41 KCLEAR 214 KDELE 44 KESIZE 200 KEYOPT 173 KFILI 41 KGENKL43 KLIST 43 KMESH 203 KMODIF 46 KPINQR 135 KPLOT 44 KPSCALE 126 KREFINE 214 KSEL44 KSEL 118 KSLL46 KSLL 118 KSLN 118 KSUM 127 KSYMM 43 KUSE 257 KWPAVE 38 KWPLAN 37L47 LANG 53 LARC 48 LARGELATT 192 LAYER 298 LCABS 324 LCASE 323 LCCAT 205 LCDEF 323 LCFACT 324 LCFILE 323 LCLEAR 214 LCOMB 50 LCOPER 323 LCSEL 324 LCSL86 LCWRITE 323 LCZERO 296 LDELE 54 LDIV51 LDREAD 247 LECLEAR 261 LEDELE 261 LESIZE 199 LEXTNDLFILLT49 LGEN50 LGLUE 87 LGWRITE 116 LINA78 LINES 337 LINL78LINP78LINV78LIST54 LMESH 203 LNSRCH 266 LOCAL 33 LOVLAP 87 LPLOT54 LPTN84 LREFINE 214 LREVERSE 128 LROTAT 54 LSBA82 LSBL81 LSBVLSBW83 LSEL55 LSINQP 136 LSLA55 LSLK55 LSREAD 261 LSSCALE 126 LSSOLVE 261 LSTR48 LSUM 127 LSWRITE 261 LSYMM 54 LUMPM 275 LWPLAN 37 MCHECK 213 MDAMP 277 MODE 257 MODOPT 273 MOPT 201MP176 MPAMOD 178 MPCHGMPCOPY178MPDATA177zhptj1986@ ANSYS 命令页码查询表（第一版）同济大学3MPDELE178MPLIST178MPPLOT179MPREAD179MPTEMP177MPTGEN178MPWRITE179MSHAPE195MSHKEY195MSHMID196MXPAND274N35NANG35NCNV269NDINQR137NEQIT267NFORCE312NLGEOM263UPGEOMNLIST35 NLOG 334 NMODIF 35 NPRINT 337 NREFINE 214 NROPT 270 NROTAT 34 NSCALE 126 NSEL 118 NSLA 121 NSLE 118 NSLK 121 NSLL121 NSLV 121 NSOL 330 NSORT 304 NSUBST 264 NUMCMP 146 NUMMRG 146 NUMOFF 145 NUMSTR 146 NUMVARNUSORT 304 NWPAVE 38 NWPLAN 37 OMEGA 247 OUTPR 254 OUTRES 254 PADELE 319 PARESU 321 PASAVE 321 PATH 317 PCALC 320 PCIRC 64 PDEF 317 PLCPLX 337 PLCRACK 303 PLDISP 300 PLESOL 301 PLETAB 313 PLLS 314 PLNSOL 300 PLPAGM 318 PLPATHPLSECT 318 PLTIME 337 PLVAR 337 PLVECT 301 PMAP 319 PNGR 111 PPATH 317 PRANGE 319 PRCPLX 337 PRED 267 PRESOL 306 PRETAB 314 PRITER 311 PRJSOL 311 PRNLD 310 PRNSOL 305 PROD 333 PRPATH 319 PRRSOL 310 PRSSOL 306 PRVAR 337 PRVECTPSEL321QUOT333R174RALL281RATE268 RDELE176 REALVAR 334 RECTNG63 RESCONTROL 285RESP335 RESUME 116 RFORCE331RITER281 RLINQR137RLIST176 RMEMRY 281 RPOLY65RPR466 RPRISM73RPSD335 RSPEED280 RSTATRSYS36 RTHICK 174 RTIMST 281 RWFRNT 281 SABS314 SADD314 SAVE115 SBCTRAN 236 SDELETE 189 SECDATA 183 SECOFFSET 188 SECPLOT 189 SECREAD 190 SECTINQR 138 SECTYPE 182 SECWRITE 190SED544 SEOPT 279SET295 SEXP315SF238SFASFADELE 238 SFALIST 238 SFBEAM 242 SFCUM 237 SFDELE 238 SFE241 SFEDELE 237 SFELIST 237 SFFUN 239 SFGRAD 240SFL243 SFLIST 237 SFLLIST 238 SFSCALE 237 SFTRAN 238 SHELL 299 SHPP 212 SLIST 189 SMALL 334 SMAX 315 SMIN 315 SMRTSIZESMULT315 SOLCONTROL 272SOLU332SPH474SPH575 SPHERE74 SPLINE53 SPOINT312 SPOPT279 SPREAD337SQRT334SSTIF271SSUM314STAT247 SUBSET296 SUCALC327SUCR326 SUDEL327 SUEVAL327 SUMAP326SUPL327SUPRSUSEL 327SV544 SVTYP 543TB180 TBDATA 181 TBDELE 182 TBPLOT 182 TBPT 181 TBTEMP 180 TIFF111 TIME 263 TIMINT 275 TINTP 278 TORUS 76 TREF 256 TRNOPT 277 TVAR 332 UNDO 142 UPCOORD 259 USTRESS 249V67VAVADD 80 VARNAM 333 VATT 194 VCLEAR 214 VCROSS 315 VDELE 72 VDOT 315 VDRAG 68 VEXT70 VGEN 70 VGET 336 VGLUE 87 VIMP 215 VINP78 VINV78 VLINQP 136 VLIST71 VLSCALE 126 VMESH 204 VOFFST 69 VOVLAP 87 VPLOTVPTN85VPUT336VROTAT69VSBA82zhptj1986@ ANSYS 命令页码查询表（第一版）同济大学4VSBV82VSBW83VSEL71VSLA72VSUM127VSWEEP209VSYMM71WPAVE38WPCSYS36WPLANE37WPOFFS37WPROTA38WPSTYL37WRFULL260XVAR337。

全套完整版ANSYS命令流教学手册目录1ANSYS结构分析单元功能与特性 (1)1.1杆单元: LINK1、8、10、11、180 (1)1.2梁单元:BEAM3、4、23、24，44，54，188，189 (2)1.3管单元:PIPE16，17，18，20，59，60 (3)1.42D实体单元:PLANE2，25，42，82，83，145，146，182，183 41.53D实体元:SOLID45，46，64，65，72，73，92，95，147，148，185，186，187，191 (5)1.6壳单元:SHELL28，41，43，51，61，63，91，93，99，143，150，181，208，209 (6)1.7弹簧单元:COMBIN7，14，37，39，40 (6)1.8质量单元:MASS21 (6)1.9接触单元:CONTAC12，52，TARGE169，170，CONTA171，172，173，174，175，178 (6)1.10 矩阵单元:MATRIX27，50 (7)1.11 表面效应元:SURF153，154 (7)1.12 粘弹实体元:VISCO88，89，106，107，108， (8)1.13 超弹实体元:HYPER56，58，74，84，86，158 (8)1.14 耦合场单元:SOLID5，PLANE13，FLUID29，30，38，SOLID62，FLUID79，FLUID80，81，SOLID98，FLUID129，INFIN110，111，FLUID116，130 (8)1.15 界面单元:INTER192，193，194，195 (8)1.16 显式动力分析单元:LINK160，BEAM161，PLANE162，SHELL163，SOLID164，COMBI16 (8)1.17 预紧、多点约束、网分单元 (8)2ANSYS 的基本使用 (10)2.1ANSYS环境简介 (10)2.2有限元法的基本构架 (12)2.3ANSYS架构及命令 (13)2.4典型的分析过程 (16)2.5ANSYS 文件及工作文件名 (16)2.6图形控制 (18)3第三章有限元模型的建立 (20)3.1建模方法 (20)3.2坐标系统及工作平面 (21)3.2.1局部坐标系 (21)3.2.1.1 激活总体和局部坐标系（声明坐标系统） (21)3.2.1.2 根据总体坐标系定义局部坐标系 (22)3.2.1.3 根据已有的三个节点定义局部坐标系 (22)3.2.1.4 根据已有的三个关键点定义局部坐标系 (22)3.2.1.5 根据当前工作平面定义局部坐标系 (22)3.2.1.6 根据激活的坐标系定义局部坐标系 (23)3.2.1.7 删除局部坐标系 (23)3.2.1.8 查看激活坐标系和局部坐标系 (23)3.2.2节点坐标系的旋转与修改 (23)3.2.2.1 将某些节点的坐标系旋转到与当前激活坐标系（简称“当前坐标系”）方向一致 (23)3.2.2.2 将既有节点的节点坐标系旋转某个角度 (23)3.2.2.3 在创建节点时直接定义其坐标系的旋转角度 (24)3.2.2.4 按方向余弦旋转节点坐标系 (24)3.2.2.5 节点坐标系列表 (24)3.2.3单元坐标系的定义与修改 (24)3.2.3.1 设置单元坐标系 (24)3.2.3.2 修改单元坐标系方向 (24)3.2.3.3 激活显示坐标系 (25)3.2.3.4 激活结果坐标系 (25)3.2.4工作平面 (25)3.2.4.1 定义工作平面 (25)3.2.4.2 通过3个坐标点定义工作平面 (25)3.2.4.3 通过3个节点定义工作平面 (26)3.2.4.4 通过3个关键点定义工作平面 (26)3.2.4.5 通过垂直于线上的某个位置定义工作平面 (26) 3.2.4.6 查看工作平面的当前状态 (26)3.2.4.7 恢复到ANSYS默认状态 (26)3.2.4.8 移动工作平面 (26)3.2.5声明单位系统 (27)3.3节点定义 (28)3.3.1创建节点 (28)3.3.2删除节点 (28)3.3.3节点显示 (28)3.3.4节点列式 (29)3.3.5节点的填充 (29)3.3.6节点复制 (29)3.4单元的定义 (30)3.4.1定义单元类型 (30)3.4.2定义材料的属性 (31)3.4.3定义实常数 (31)3.4.4定义单元的连接方式 (31)3.4.5单元复制 (32)3.4.6单元显示 (32)3.4.7单元列示 (32)3.4.8声明使用已定义单元类型 (32)3.4.9声明使用已定义的实常数 (33)3.4.10声明使用已定义的单元属性， (33)3.5负载定义 (33)3.5.1进入解题处理器 (34)3.5.2声明分析类型 (34)3.5.3定义节点的集中力 (35)3.5.4定义节点自由度 (35)3.5.5定义在梁单元上的分布力 (36)3.5.6定义分布力作用于单元上的方式和大小 (37) 3.5.7定义节点间分布力 (37)3.5.8对象选择 (38)3.6求解 (40)3.7用POST1进行结果后处理 (40)3.7.1进入POST1 (40)3.7.2读取结果 (40)3.7.3绘变形图 (40)3.7.4变形动画 (41)3.7.5列表支反力 (41)3.7.6应力等值线与应力等值线动画 (41)3.7.7应力等值线动画 (41)4实体模型的建立 (45)4.1实体模型简介 (45)4.2实体模型的建立方法 (45)4.3群组命令介绍 (46)4.4点定义 (47)4.4.1创建关键点 (47)4.4.1.1 在给定坐标点创建关键点 (47)4.4.1.2 在两关键点之间创建一个关键点 (47) 4.4.1.3 在两关键点之间填充多个点 (48)4.4.1.4 复制创建关键点 (48)4.4.1.5 镜像创建关键点 (49)4.4.1.6 列表显示关键点信息 (49)4.4.1.7 屏幕上显示关键点 (50)4.4.1.8 删除关键点 (50)4.4.1.9 选择关键点 (50)4.4.1.10 选择与所选线相关的关键点 (51)4.4.1.11 修改关键点坐标 (52)4.4.1.12 定义点（NPT）于已知节点上 (52)4.4.2创建线 (52)4.4.2.1通过两关键点创建线 (52)4.4.2.2 通过两关键点创建直线 (53)4.4.2.3 通过关键点创建圆弧线 (53)4.4.2.4 创建圆或圆弧线 (54)4.4.2.5 两条相交线倒角创建圆弧线 (55)4.4.2.6 复制创建线 (56)4.4.2.7 合并两条或多条线 (57)4.4.2.8 将一条线分为多条线 (57)4.4.2.9 延长一条线 (58)4.4.2.10 通过多个关键点按样条创建一条曲线 (58) 4.4.2.11 关键点绕轴线创建旋转线 (59)4.4.2.12 通过坐标轴镜像创建线 (59)4.4.2.13 显示线和删除线 (59)4.4.2.14 列表输出线信息 (60)4.4.2.15 选择一组线 (60)4.4.2.16 选择与面相关的线 (61)4.4.2.17 选择与关键点相关的线 (61)4.4.2.18 练习点和线段的生成 (61)4.4.3创建面 (64)4.4.3.1 通过关键点创建面 (64)4.4.3.2 通过线创建面 (65)4.4.3.3 沿路径拖拉创建面 (65)4.4.3.4 线绕轴旋转生成弧面 (66)4.4.3.5 既有面偏移创建新面 (66)4.4.3.6 蒙皮创建光滑曲面 (67)4.4.3.7 复制创建面 (67)4.4.3.8 通过坐标轴对称创建面 (68)4.4.3.9 列表输出面信息 (68)4.4.3.10 显示面 (68)4.4.3.11 删除面 (68)4.4.3.12 选择一组面 (69)4.4.3.13 选择与所选线相关的面 (69)4.4.3.14 选择与所选体相关的面 (70)4.4.3.15 通过两角点坐标创建矩形面 (70)4.4.3.16 通过一角点坐标和尺寸创建矩形面 (70) 4.4.3.17 通过中心坐标和尺寸创建矩形面 (70) 4.4.3.18 在工作平面原点创建圆面或环面 (71) 4.4.3.19 通过圆心坐标和半径等创建圆或环面 (71) 4.4.3.20 通过圆上直径端点坐标创建圆面 (72) 4.4.3.21 在工作平面原点创建正多边形面 (72) 4.4.3.22 在工作平面任意位置创建正多边形面 (72) 4.4.4创建体 (73)4.4.4.1 通过关键点创建体 (74)4.4.4.2 通过面创建体 (75)4.4.4.3 沿路径拖拉面创建体 (76)4.4.4.4 面绕轴旋转创建柱体 (76)4.4.4.5 面偏移创建体 (77)4.4.4.6 通过面延伸创建体 (78)4.4.4.7 复制创建体 (78)4.4.4.8 通过坐标轴镜像创建体 (79)4.4.4.9 列表输出体信息 (79)4.4.4.10 显示体 (79)4.4.4.11 删除体 (79)4.4.4.12 创建长方体 (79)4.4.4.13 通过一角点坐标和尺寸创建长方体 (80)4.4.4.14 通过面中心坐标和尺寸创建长方体 (80)4.4.4.15 在工作平面原点创建圆柱体或部分圆柱体 (80) 4.4.4.16 通过圆心坐标和半径等创建圆柱体 (80)4.4.4.17 通过圆上直径两端点坐标创建圆柱体 (80) 4.4.4.18 在工作平面原点创建正棱柱体 (81)4.4.4.19 在工作平面任意位置创建正棱柱体 (81)4.4.4.20 在工作平面原点创建球体 (81)4.4.4.21 在工作平面任意位置创建球体 (81)4.4.4.22 通过直径端点生成球体 (81)4.4.4.23 以工作平面原点为圆心创建圆锥体 (81)4.4.4.24 在工作平面任意位置创建圆锥体 (82)4.4.4.25 以工作平面原点为环心创建环体 (82)4.5布尔操作 (84)4.5.1布尔运算的一般设置 (84)4.5.1.1 布尔运算的容差设置 (85)4.5.1.2 交运算Intersection (85)4.5.1.3 加运算Addition (86)4.5.1.4 减运算Subtract (87)4.5.1.5 用工作平面切分图素Subtract (88)4.5.1.6 分割运算Partition (89)4.5.1.7 分类运算Classify (90)4.5.1.8 搭接运算Overlap (90)4.5.1.9 粘接Glue (或Merge) (91)4.5.2几何建模的其它常用命令 (93)4.5.2.1 图形平移、缩放和旋转 (93)4.5.2.2 设置坐标轴方向 (93)4.5.2.3 设置视图方向 (93)4.5.2.4 设置视图旋转角度 (94)4.5.2.5 编号显示控制 (94)4.5.2.6 颜色显示控制 (95)4.5.2.7 显示边界条件和荷载的符号及数值 (95) 4.5.2.8 显示边界条件及数值 (96)4.5.2.9 显示风格设置 (96)4.5.2.10 单元尺寸和形状 (97)4.5.2.11 图素收缩显示控制 (97)4.5.2.12 显示单元形状 (97)4.5.2.13 等值线显示控制 (97)4.5.2.14 均匀等值线设置 (98)4.5.2.15 设置等值线的文字标注 (98)4.5.2.16 颜色设置 (98)4.5.2.17 设置图形中浮点数显示方式 (100) 4.5.2.18 设置变形放大系数 (100)4.5.2.19 设置矢量显式长度 (101)4.5.2.20 设置窗口布局 (101)4.5.2.21 图素显示控制 (102)4.5.2.22 显示所有图素 (102)4.5.2.23 图形擦除 (102)5网格划分 (103)5.1区分实体模型和有限元模型 (103)5.2网格化的步骤 (104)5.2.1定义单元类型 (106)5.2.1.1 单元类型的KEYOPT (106)5.2.1.2 自由度集 (106)5.2.1.3 改变单元类型 (106)5.2.1.4 单元类型的删除与列表 (106)5.2.2实常数 (107)5.2.2.1 定义实常数 (107)5.2.2.2 变厚度壳实常数定义 (107)5.2.2.3 实常数组的删除与列表 (107)5.2.3材料属性 (108)5.2.3.1 定义线性材料属性 (108)5.2.3.2 定义线性材料属性的温度表 (108) 5.2.3.3 定义与温度对应的线性材料特性 (108) 5.2.3.4 复制线性材料属性组 (108)5.2.3.5 改变指定单元的材料参考号 (109) 5.2.3.6 线性材料属性列表和删除 (109)5.2.3.7 修改与线胀系数相关的温度 (109) 5.2.3.8 计算生成线性材料温度表 (109)5.2.3.9 绘制线性材料特性曲线 (109)5.2.3.10 设置材料库读写的缺省路径 (109) 5.2.3.11 读入材料库文件 (109)5.2.3.12 将材料属性写入文件 (109)5.2.3.13 激活非线性材料属性的数据表 (109)。

Ansys Workbench界⾯命令说明1、 ANSYS15 Workbench界⾯相关分析系统和组件说明【Analysis Systems】分析系统【Component Systems】组件系统【CustomSystems】⾃定义系统【Design Exploration】设计优化分析类型说明Electric (ANSYS) ANSYS电场分析Explicit Dynamics (ANSYS) ANSYS显式动⼒学分析Fluid Flow (CFX) CFX流体分析Fluid Flow (Fluent) FLUENT流体分析Hamonic Response (ANSYS) ANSYS谐响应分析Linear Buckling (ANSYS) ANSYS线性屈曲Magnetostatic (ANSYS) ANSYS静磁场分析Modal (ANSYS) ANSYS模态分析Random Vibration (ANSYS) ANSYS随机振动分析Response Spectrum (ANSYS) ANSYS响应谱分析Shape Optimization (ANSYS) ANSYS形状优化分析Static Structural (ANSYS) ANSYS结构静⼒分析Steady-State Thermal (ANSYS) ANSYS稳态热分析Thermal-Electric (ANSYS) ANSYS热电耦合分析Transient Structural(ANSYS) ANSYS结构瞬态分析Transient Structural(MBD) MBD 多体结构动⼒分析Transient Thermal(ANSYS) ANSYS瞬态热分析组件类型说明AUTODYN AUTODYN⾮线性显式动⼒分析BladeGen 涡轮机械叶⽚设计⼯具CFX CFX⾼端流体分析⼯具Engineering Data ⼯程数据⼯具Explicit Dynamic（LS-DYNA） LS-DYNA 显式动⼒分析Finite Element Modeler FEM有限元模型⼯具FLUNET FLUNET 流体分析Geometry ⼏何建模⼯具Mechanical APDL 机械APDL命令Mechanical Model 机械分析模型Mesh ⽹格划分⼯具Results 结果后处理⼯具TurboGrid 涡轮叶栅通道⽹格⽣成⼯具Vista TF 叶⽚⼆维性能评估⼯具2、主菜单【File】⽂件操作【View】窗⼝显⽰【Tools】提供⼯具【Units】单位制【Help】帮助信息3、基本⼯具条【New】新建⽂件【Open】打开⽂件【Save】保存⽂件【Save As】另存为⽂件【Import】导⼊模型【Compact Mode】紧凑视图模式【Shade Exterior and Edges】轮廓线显⽰【Wireframe】线框显⽰【Ruler】显⽰标尺【Legend】显⽰图例【Triad】显⽰坐标图⽰【Expand All】展开结构树【Collapse Environments】折叠结构树【Collapse Models】折叠结构树中的Models项【Named Selections】命名⼯具条【Unit Conversion】单位转换⼯具【Messages：Messages】信息窗⼝【Simulation Wizard】向导【Graphics Annotations】注释【Section Planes】截⾯信息窗⼝【Reset Layout】重新安排界⾯4、建模【Geometry】⼏何模型【New Geometry】新建⼏何模型【Details View】详细信息窗⼝【Graphics】图形窗⼝：显⽰当前模型状态【Extrude】拉伸【Revolve】旋转【Sweep】扫掠【Skin/Loft】蒙⽪【Thin/Surface】抽壳: 【Thin】创建薄壁实体【Surface】创建简化壳【Face to Remove】删除⾯：所选⾯将从体中删除。
