ANSYS命令流及注释详解

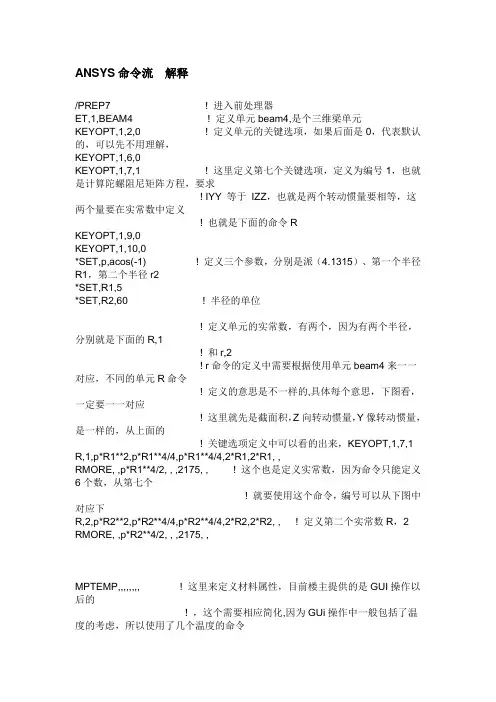

ANSYS命令流解释/PREP7 ! 进入前处理器ET,1,BEAM4 ! 定义单元beam4,是个三维梁单元KEYOPT,1,2,0 ! 定义单元的关键选项，如果后面是0，代表默认的，可以先不用理解，KEYOPT,1,6,0KEYOPT,1,7,1 ! 这里定义第七个关键选项，定义为编号1，也就是计算陀螺阻尼矩阵方程，要求! IYY 等于IZZ，也就是两个转动惯量要相等，这两个量要在实常数中定义! 也就是下面的命令RKEYOPT,1,9,0KEYOPT,1,10,0*SET,p,acos(-1) ! 定义三个参数，分别是派（4.1315）、第一个半径R1，第二个半径r2*SET,R1,5*SET,R2,60 ! 半径的单位! 定义单元的实常数，有两个，因为有两个半径，分别就是下面的R,1! 和r,2! r命令的定义中需要根据使用单元beam4来一一对应，不同的单元R命令! 定义的意思是不一样的,具体每个意思，下图看，一定要一一对应! 这里就先是截面积，Z向转动惯量，Y像转动惯量，是一样的，从上面的! 关键选项定义中可以看的出来，KEYOPT,1,7,1 R,1,p*R1**2,p*R1**4/4,p*R1**4/4,2*R1,2*R1, ,RMORE, ,p*R1**4/2, , ,2175, , ! 这个也是定义实常数，因为命令只能定义6个数，从第七个! 就要使用这个命令，编号可以从下图中对应下R,2,p*R2**2,p*R2**4/4,p*R2**4/4,2*R2,2*R2, , ! 定义第二个实常数R，2 RMORE, ,p*R2**4/2, , ,2175, ,MPTEMP,,,,,,,, ! 这里来定义材料属性，目前楼主提供的是GUI操作以后的! ，这个需要相应简化,因为GUi操作中一般包括了温度的考虑，所以使用了几个温度的命令! 目前看来只是有一个温度，所以不用考虑温度，简化后的，在后面的注释中，注释开始是!（感叹号）MPTEMP,1,0MPDATA,EX,1,,2e5MPDATA,PRXY,1,,.3MPTEMP,,,,,,,,MPTEMP,1,0MPDATA,DENS,1,,1e-10! 简化后的材料属性! mp,ex,1,2e5 ! 分别定义弹性模量，泊松比，密度，其中的1代表第一个材料属性! mp,PRXY,1,0.3! mp,DENS,1,1e-10MPTEMP,,,,,,,, ! 这里就是定义第二个材料属性了！同样包括弹性模量，泊松比，密度MPTEMP,1,0MPDATA,EX,2,,2E5MPDATA,PRXY,2,,.3MPTEMP,,,,,,,,MPTEMP,1,0MPDATA,DENS,2,,8E-8K, ,,,, ! 定义两个关键点，第一个是0，第二个坐标是：(100,0,0) K, ,100,,,TYPE, 1 ! 选择第一个单元，也就是beam4MAT, 1 ! 选择第一个材料属性REAL, 1 ! 选择第一个实常数ESYS, 0 ! 选择默认的单元坐标系统LSTR, 1, 2 ! 用刚才生成的两个关键点，建立一条直线LESIZE,ALL, , ,200, ,1, , ,1, ! 把建立的这条直线划分为200个LMESH, 1 ! 根据划分的线的段数，网格这条线，从而生成有限元模型D,1,UX ! 对于第一个节点（也就是原点位置的那个节点）进行约束，三个平移方向都约束，但是转动方向不约束，! 因为单元beam4是有六个自由度的D,1,UYD,1,UZD,102,UY ! 对于第102个节点，这样来算他的位置，总共长度是100，划分为200分，那么102是那个位置，楼主应该知道了吧! 选择了Y方向和Z方向的平移约束D,102,UZFLST,2,1,2,ORDE,1 ! 后面的两个命令结合起来就是选择了第200个节点，但是没有具体操作，! 只是有了拾取选择这个点的操作，这两个命令一般是GUI直接生成的，写命令流的一般不使用这两个操作! 所以这两个命令其实什么任务都没有做目前FITEM,2,200对上面的命令一一般是需要简化的，简化后的就是：/PREP7ET,1,BEAM4KEYOPT,1,7,1*SET,p,acos(-1)*SET,R1,5*SET,R2,60R,1,p*R1**2,p*R1**4/4,p*R1**4/4,2*R1,2*R1, ,RMORE, ,p*R1**4/2, , ,2175, ,R,2,p*R2**2,p*R2**4/4,p*R2**4/4,2*R2,2*R2, ,RMORE, ,p*R2**4/2, , ,2175, ,mp,ex,1,2e5mp,PRXY,1,0.3mp,DENS,1,1e-10mp,ex,2,2e5mp,PRXY,2,0.3mp,DENS,2,8e-8K,1,,,,K,2,100,,,MAT, 1REAL, 1LSTR, 1, 2LESIZE,ALL, , ,200LMESH, 1D,1,UXD,1,UYD,1,UZD,102,UYD,102,UZFLST,2,1,2,ORDE,1FITEM,2,200简化后的命令楼主结合本人说的，可以理解下这段话因为只是在建模，所以没有执行什么计算的，思路其实我已经说的很明确了：首先定义单元，指定一个关键选项包括了陀螺阻尼效果，然后再定义两个实常数，然后定义了两个材料属性，然后建立一个一个线，使用第一个实常数，和第一个材料属性对这个线进行了网格！其次再对这个线进行了约束的施加，原点位置三个平移方向全约束，对102个节点位置，进行了两个方向的约束。

（完整版）ANSYS最常用命令流+中文注释（超级大全）ANSYS最常用命令流+中文注释VSBV, NV1, NV2, SEPO, KEEP1, KEEP2 —Subtracts volumes from volumes，用于2个solid相减操作，最终目的是要nv1-nv2=?通过后面的参数设置，可以得到很多种情况：sepo项是2个体的边界情况，当缺省的时候，是表示2个体相减后，其边界是公用的，当为sepo的时候，表示相减后，2个体有各自的独立边界。

keep1与keep2是询问相减后，保留哪个体？当第一个为keep时，保留nv1,都缺省的时候，操作结果最终只有一个体，比如：vsbv,1,2,sepo,,keep,表示执行1-2的操作，结果是保留体2，体1被删除，还有一个1-2的结果体，现在一共是2个体（即1-2与2），且都各自有自己的边界。

如vsbv,1,2,,keep,,则为1-2后，剩下体1和体1-2，且2个体在边界处公用。

同理，将v换成a 及l是对面和线进行减操作！mp,lab, mat, co, c1,…….c4 定义材料号及特性lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）co: 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数定义DP材料：首先要定义EX和泊松比：MP，EX，MA T，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MA T进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,degVSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP Type，是选择的方式，有选择（s）,补选（a），不选(u)，全选(all)、反选（inv）等,其余方式不常用Item, Comp 是选取的原则以及下面的子项如volu 就是根据实体编号选择，loc 就是根据坐标选取，它的comp就可以是实体的某方向坐标！其余还有材料类型、实常数等MIN, VMAX, VINC，这个就不必说了吧！,例：vsel,s,volu,,14vsel,a,volu,,17,23,2上面的命令选中了实体编号为14，17，19，21，23的五个实体VDELE, NV1, NV2, NINC, KSWP: 删除未分网格的体nv1:初始体号nv2:最终的体号ninc:体号之间的间隔kswp=0:只删除体kswp=1:删除体及组成关键点,线面如果nv1=all,则nv2,ninc不起作用其后面常常跟着一条显示命令VPLO,或aplo,nplo,这个湿没有参数的命令，输入后直接回车，就可以显示刚刚选择了的体、面或节点，很实用的哦！Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点为下一步做准备Type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0” 使用正负号“1”仅用绝对值下面是单元生死第一个载荷步中命令输入示例：!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SA VESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D, F,SF和BF命令得到更详细的解释。

ANSYS命令解释分享⼀下！BEGINNER'S GUIDE TO ANSYS COMMANDSThe symbol '*' corresponds to the following:* --> k, l, a, v, e, n, cm, et, mp, r where ==>k --> Keypointsl --> Linesa --> Areav --> Volumese --> Elementsn --> Nodescm --> componentet --> element typemp --> material propertyr --> real constant$ --> d, f, sf, bf, ic, where ==>d --> DOF constraint (ux... in Structural, Temp in thermal,f --> Force Load ( Heat in thermal)sf --> Surface load on nodesbf --> Body Force on NodesMore Commands can be generated by sensible combinations of " $* " family of commands. See the following list of $* possible options$* --> dk --> DOF constraints on KP (Vx,Vy,Pres... in CFD)dl --> DOF constraints on Linesda --> DOF constraints on Areasfk --> Force on Keypointssfl --> Surface load on Linessfa --> Surface load on Areassfe --> Surface load on element faces中国热模⽹⾸发bfk --> Body Force on Keypointsbfl --> Body Force on Linesbfa --> Body Force on Areabfv --> Body Force on Volumesbfe --> Body Force on Elementsic --> Initial Conditions ",p" --> If ",p" was issued at the end of the Command(in Input Window) the GUI based picking menu will be activated. Useful for listing, plotting, meshing, deleting, etc..**********************************************************1. Listing of picked Entities:COMMAND SYNTAX: *LIS,p & $*LIS,pA few Combinations of this command are:klis,p --> List KPllis,p --> Lists Linesalis,p --> Lists Areasvlis,p --> Lists Volumeselis,p --> Lists Elementsnlis,p --> Lists Nodescmlis,p --> Lists componentscslis,p --> Lists user created local co-ordinate systemsdlis,p --> Lists DOF constraints specfied on nodesdalis,p --> Lists DOF constraints applied on Areasflis,p --> Lists force on Nodes中国热模⽹⾸发sfllis,p --> Lists Surface Load on linesbfalis,p --> Lists body force load applied on Areasiclis,p --> Lists Initial condition on NodesIf ",p" was not issued, all entites currently selected will be listed.For certain commands ",p" cannot be issued. See the below mentioned commandsetlis --> Lists the different element types definedmplis --> Lists whatever Material propertiesrlis --> Lists whatever real constantscslis --> Lists all co-ordinate systemscmlis --> Lists all components*********************************************************2. Plotting of Entities: COMMAND SYNTAX: *plo KPLO / LPLO / APLO / VPLO / EPLO / NPLO / CMPLO / **********************************************************3. deleting of Entities:COMMAND SYNTAX: *DEL,p & $*DEL,pKDEL,p / LDEL,p / ADEL,p / VDEL,p / EDEL,p / NDEL,p / CMDEL,p / DDEL,p /DKDEL,p / DADEL,p / FDEL,p / SFDEL,p / SFEDEL,p / SFADEL,p / SFLDEL,p / 热点模具⽹BFADEL,p / ......The syntax for this command is very similar to LISTING command.**********************************************************4. distance between two entities:COMMAND SYNTAX: *DIS,pndis,p --> Distance between two nodeskdis,p --> Distance between two KPs**********************************************************5. Meshing of geometries:COMMAND SYNTAX: *MES,pKMES,p / LMES,p / AMES,p / VMES,p**********************************************************6. Size settings for Lines and Areas before meshing :COMMAND SYNTAX : *size,,p Lesiz,p / Aesize,p*********************************************************7. Clearing Meshes of already meshed geometries:COMMAND SYNTAX: *CLE,p KCLE,p / LCLE,p / ACLE,p / VCLE,p**********************************************************8. BOOLEAN Operations: IntersectCOMMAND SYNTAX : *IN* AINA,p / VINV,p / LINL,p / AINV,p / LINV,p / LINA,p 热点模具⽹**********************************************************9. BOOLEAN Operations: GLUECOMMAND SYNTAX : *GLUE VGLUE,p / AGLUE,p / LGLUE,p**********************************************************10. Boolean Operations: SUBTRACT/DIVIDE:COMMAND SYNTAX: *sb*,p See the following examples to understand how this works:asba,p --> Subtract Area from Areaasbl,p --> Divide Area by linevsba,p --> Divide volume by Arealsbw,p --> Divide line by Workplanevsbw,p --> Divide volume by Workplaneasbw,p --> Divide area by Workplanevsbv,p --> subtract Volume by another volumeMore combinations exist. The user needs to explore them for themselves --> forms a part of learning**********************************************************11. Boolean Operations: Overlap:COMMAND SYNTAX: *OVLAP,p AOVLAP,p / VOVLAP,p**********************************************************12. Concatenation of Lines / Areas --> for map meshing热点模具⽹COMMAND SYNTAX : *ccat,pLCCAT,p --> Concatenation of Lines for Map meshing AreaACCAT,p --> Concatenation of Areas for Map meshing Volume*********************************************************13. Dragging operationCOMMAND SYNTAX : *drag,pvdrag,p --> Drag areas along a line to create a new volumeadrag,p --> Drag line along a line to create a new arealdrag,p --> Drag KP along a line to create a new line**********************************************************14. Copy Geomtric entitiesCOMMAND SYNTAX : *GEN,,pKGEN,,p / LGEN,,p / AGEN,,p / VGEN,,pPlease note that *GEN commands are also used for MOVE operations. The difference lies in the value specified in the 10th field of these *GEN commands. By default it is 0 --> which does the COPY operation. If specfied as 1 --> it does the MOVE operation**********************************************************15. Bottom -to- Top modeling commands:COMMAND SYNTAX : *,p & **,p 热点模具⽹k,p ---> Allows user to pick KP in the Workplanel,p ---> Create lines from existing KPak,p ---> Create area from KPal,p ---> Create areafrom linesv,p ---> Create Volume from KPva,p ---> Create Volume from Arease,p ---> Create Elem from existing nodesen,p ---> Create Elem from nodes**********************************************************16. To apply common Boundary Conditions such as DOF constraint, Forces, Surface Loads, Bodyforce Loads and Initial conditions* --> is meant for the KLAVE entities only (KLAVEN stands for KP, Lines, Area, Volumes & ELem )16a. DOF constraint :COMMAND SYNTAX : $*,p ( Please Note: NOT all * are valid)See the valid combinations below:D,p --> To apply DOF on nodesDK,p --> To apply DOF on KeypointsDL,p --> Apply DOF on LinesDA,p --> Apply DOF on Areas ( symmetry or Anti-symmetry will be prompted)****************16b. FORCE Loading:COMMAND SYNTAX : $*,p 中国热模⽹⾸发See the valid combinations below:f,p --> Forces on nodesfk,p --> Force on Keypoints(fa,p or FV,p or FL,p ----> Since force cannot be applied on Lines or Area & volumes... this command does not exist.)****************16c. Surface Loads:COMMAND SYNTAX : $*,pSee the valid combinations below:sf,p --> Surface Load on a set of Nodessfl,p --> Surface Load on Linessfa,p --> Surface Load on Areasfe,p --> Surface Load on Element(SFk,p and SFV,p do not exist since pressure cannot be applied on a single Kp and neither can it be applied on a volume) ****************16d. BodyForce Load: COMMAND SYNTAX : bf*,pSee the valid combinations below:bf,p --> Bodyforce Load on a set of Nodesbfk,p --> Bodyforce Load on KPbfl,p --> Bodyforce Load on Linesbfa,p --> Bodyforce Load on Areasbfv,p --> Bodyforce Load on Volumesbfe,p --> Bodyforce Load on Element****************16e. Initial conditions:热点模具⽹ic,p --> Initial Conditions on Nodes(P.S: Initial Conditions can be applied only to nodes. )***********************************************************17. To refine a mesh :COMMAND SYNTAX : *ref,pkREF,p / kREF,p / aREF,p / eREF,p / nREF,p***********************************************************18. To TRANsfer loads from the Solid model to the FE model:COMMAND SYNTAX : $TRANdtran / ftran / sftran / bftran & SBCTRAN(SBCTRAN --> Transfers all solid model loads to FE model)***********************************************************19. Writing / Reading information to a file (ASCII)COMMAND SYNTAX : *read, & *write,NWRITE / MPWRITE / ETWRITE / RWRITE / EWRITE / CDWRITENREAD / MPREAD / ETREAD / RREAD / EREAD / CDREAD / LDREAD(Some of these commands ETWRITE/ETREAD , RWRITE/RREAD are undocumented. But they do work) The Commands CDWRITE and CDREAD are used to write/read all FE model related info (w or w/o geometry to ASCII files) Its recommended the user read the online help on these two commands before using them 热点模具⽹The LDREAD commands are used to read loads (LD) from other analysis types. For example: Tempfrom Thermal results file (*.rth) are applied onto Structural elements.好，我来补充⼀下楼上师兄的命令。

ANSYS命令大全及中文注解ANSYS命令大全1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。

4. *ABBR，Abbr，String（定义一个缩略词）5. ABBRES，Lab，Fname，Ext（从文件中读取缩略词）6. ABBSAVE，Lab，Fname，Ext（将当前定义的缩略词写入文件）7. ABS，IR，IA，--，--，Name，--，--，FACTA（取绝对值）【注】*************8. ACCAT，NA1，NA2（连接面）9. ACEL，ACEX，ACEY，ACEZ（定义结构的线性加速度）10. ACLEAR，NA1，NA2，NINC（清除面单元网格）11. ADAMS，NMODES，KSTRESS，KSHELL【注】*************12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC【注】*************13. ADD，IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC（变量加运算）14. ADELE，NA1，NA2，NINC，KSWP（删除面）【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。

15. ADRAG，NL1，NL2，…，NL6，NLP1，NLP2，…，NLP6（将既有线沿一定路径拖拉成面）16. AESIZE，ANUM，SIZE（指定面上划分单元大小）17. AFILLT，NA1，NA1，RAD（两面之间生成倒角面）18. AFSURF，SAREA，TLINE（在既有面单元上生成重叠的表面单元）19. *AFUN, Lab（指定参数表达式中角度单位）20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE（复制面）21. AGLUE，NA1，NA2，…，NA8，NA9（面间相互粘接）22. AINA，NA1，NA2，…，NA8，NA9（被选面的交集）23. AINP，NA1，NA2，…，NA8，NA9（面集两两相交）24. AINV，NA，NV（面体相交）25. AL，L1，L2，…，L9，L10（以线定义面）26. ALIST，NA1，NA2，NINC，Lab（列表显示面的信息）【注】Lab=HPT时，显示面上硬点信息，默认为空。

三生成关键点和线部分1.生成关键点K,关键点编号,X坐标,Y坐标,Z坐标例:K,1,0,0,02.在激活坐标系生成直线LSTR,关键点P1,关键点P2例LSTR,1,23.在两个关键点之间连线L,关键点P1,关键点P2例L,1,2注:此命令会随当前的激活坐标系不同而生成直线或弧线4.由三个关键点生成弧线LARC,关键点P1,关键点P2,关键点PC,半径RAD例LARC,1,3,2,0.05注:关键点PC是用来控制弧线的凹向5.通过圆心半径生成圆弧CIRCLE,关键点圆心,半径RAD,,,,圆弧段数NSEG例:CIRCLE,1,0.05,,,,46.通过关键点生成样条线BSPLIN,关键点P1,关键点P2,关键点P3,关键点P4,关键点P5,关键点P6例:BSPLIN,1,2,3,4,5,67.生成倒角线LFILLT,线NL1,线NL2,倒角半径RAD例LFILLT,1,2,0.0058.通过关键点生成面A,关键点P1,关键点P2,关键点P3,关键点P4,关键点P5,关键点P6,P7,P8...例:A,1,2,3,49.通过线生成面AL,线L1,线L2,线L3,线L4,线L5,线L6,线L7,线L8,线L9,线L10例:AL,5,6,7,810.通过线的滑移生成面ASKIN,线NL1,线NL2,线NL3,线NL4,线NL5,线NL6,线NL7,线NL8,线NL9例:ASKIN,1,4,5,6,7,8注:线1为滑移的导向线四目标:掌握常用的实体-面的生成生成矩形面1.通过矩形角上定位点生成面BLC4,定位点X方向坐标XCORNER,定位点Y方向坐标YCORNER,矩形宽度WIDTH,矩形高度HEIGHT,矩形深度DEPTH例:BLC4,0,0,5,3,02.通过矩形中心定位点生成面BLC5,定位点X方向坐标XCENTER,定位点Y方向坐标YCENTER,矩形宽度WIDTH,矩形高度HEIGHT,矩形深度DEPTH注:与上条命令的不同就在于矩形的定位点不一样例:BLC5,2.5,1.5,5,3,03.通过在工作平面定义矩形X.Y坐标生成面RECTNG,矩形左边界X坐标X1,矩形右边界X坐标X2,矩形下边界Y坐标Y1,矩形上边界Y坐标Y2例:RECTNG,0,5,0,3生成圆面4.通过中心定位点生成实心圆面CYL4,定位点X方向坐标XCENTER,定位点Y方向坐标YCENTER,圆面的内半径RAD1,内圆面旋转角度THETA1,圆面的外半径RAD2,外圆面旋转角度THETA2,圆面的深度DEPTH注:如要实心的圆面则不用RAD2,THETA2,DEPTH例:CYL4,0,0,5,3605.生成扇形圆面命令介绍如上例1实心扇形:CYL4,0,0,5,60例2扇形圆环:CYL4,0,0,5,60,10,60例3整的圆环:CYL4,0,0,5,360,10,360注:同时可通过定义圆面的深度以生成柱体6.通过在工作平面定义起始点生成圆面CYL5,开始点X坐标XEDGE1,开始点Y坐标YEDGE1,结束点X坐标XEDGE2,结束点Y坐标YEDGE2,圆面深度DEPTH例:CYL5,0,0,2,2,7.通过在工作平面定义内外半径和起始角度来生成圆面PCIRC,内半径RAD1,外半径RAD2,起始角度THETA1,结束角度THETA2例LCIRC,2,5,30,1808.生成面与面的倒角AFILLT,面1的编号NA1,面2的编号NA2,倒角半径RAD例:AFILLT,2,5,2下一讲:多边形面的生成。

ANSYS命令流符号说明介绍ANSYS命令流符号说明1、EXTOPT命令解释EXTOPT, Lab, Val1, Val2, Val3EXTOPT，ACLEAR，Val1（指定在体扫掠完成后是否删除源面上的网格）EXTOPT，ATTR，Val1，Val2，Val3（定义扫掠体单元属性）EXTOPT，ESIZE，Val1，Val2（定义扫掠方向的单元尺寸）EXTOPT，VSWE，AUTO，Val2（指定在体扫掠中是否自动选择源面和目标面）EXTOPT，VSWE，TETS，Val2（指定在体扫掠中对无法扫掠的体用四面体划分网格）控制从二维平面单元产生三维实体单元的相关选项(扫掠体生成控制)ON 设定从二维单元产生实体单元时的材料特性，实常数和单元坐标系统的属性。

设定当体产生后面网格清除。

Val1，Val2，Val3将会忽略。

OFF 删除所有与此相关的设置命令。

Val1，Val2，Val3将会忽略。

STAT 显示与此相关的所有设置命令. Val1，Val2，Val3将会忽略。

ATTR 设定由二维单元产生的实体单元特性（材料特性，实常数，单元坐标系）Val1 可以为:0——设置实体单元使用当前材料特性1——设置实体单元使用二维单元材料特性Val2 可以为:0——设置实体单元使用当前实常数1——设置实体单元使用二维单元实常数Val3 可以为:0——设置实体单元使用当前单元坐标系1——设置实体单元使用二维单元坐标系ESIZE Val1 设定在实体产生方向或扫掠方向的单元数。

对于VDRAG 和VSWEEP命令, Val1 将被命令LESIZE的设置覆盖. Val2 设定在实体产生方向或扫掠方向的间隔比。

如果为正Val2 是最后和开始的比率。

(如果> 1.0, 尺寸增加, 小于< 1.0, 尺寸减小). 如果为负数Val2 是中间ansys 命令流——命令1. A ，P1，P2，…，P17，P18（以点定义面）2. AADD ，NA1，NA2，…NA8，NA9（面相加）3. AATT ，MAT ，REAL ，TYPE ，ESYS ，SECN （指定面的单元属性）【注】ESYS 为坐标系统号、SECN 为截面类型号。

Ansys命令流大全（整理）1、A,P1,P2,P3,P4,P5,P6,P7,P8,P9此命令用已知的一组关键点点（P1~P9）来定义面（Area），最少使用三个点才能围成面，同时产生转围绕些面的线。

点要依次序输入，输入的顺序会决定面的法线方向。

如果超过四个点，则这些点必须在同一个平面上。

Menu Paths:Main Menu>Preprocessor>Create>Arbitrary>Through KPs2、*ABBR，Abbr,String－－定义一个缩略语．Abbr:用来表示字符串＂String＂的缩略语，长度不超过８个字符．String：将由＂Abbr＂表示的字符串，长度不超过６０个字符．3、ABBRES，Lab，Fname，Ext－从一个编码文件中读出缩略语．Lab：指定读操作的标题，NEW：用这些读出的缩略语重新取代当前的缩略语（默认）CHANGE：将读出的缩略语添加到当前缩略语阵列，并替代现存同名的缩略语．Ext：如果＂Fname＂是空的，则缺省的扩展命是＂ABBR＂．4、ABBSA V，Lab，Fname，Ext－将当前的缩略语写入一个文本文件里Lab：指定写操作的标题，若为ALL，表示将所有的缩略语都写入文件（默认）5、add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic：变量号name: 变量的名称6、Adele,na1,na2,ninc,kswp ！kswp=0时只删除掉面积本身，＝1时低单元点一并删除。

7、Adrag, nl1,nl2,nl3,nl4,nl5,nl6, nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 ！面积的建立，沿某组线段路径，拉伸而成。

8、Afillt,na1,na2,rad ！建立圆角面积，在两相交平面间产生曲面，rad为半径。

有限元分析软件ANSYS命令流中文说明（1）CommandVSBV, NV1, NV2, SEPO, KEEP1, KEEP2 —Subtracts volumes from volumes，用于2个solid相减操作，最终目的是要nv1-nv2=?通过后面的参数设置，可以得到很多种情况：sepo项是2个体的边界情况，当缺省的时候，是表示2个体相减后，其边界是公用的，当为sepo的时候，表示相减后，2个体有各自的独立边界。

keep1与keep2是询问相减后，保留哪个体？当第一个为keep时，保留nv1,都缺省的时候，操作结果最终只有一个体，比如：vsbv,1,2,sepo,,ke ep,表示执行1-2的操作，结果是保留体2，体1被删除，还有一个1-2的结果体，现在一共是2个体（即1-2与2），且都各自有自己的边界。

如vsbv,1,2,,keep,,则为1-2后，剩下体1和体1 -2，且2个体在边界处公用。

同理，将v换成a及l是对面和线进行减操作！mp,lab, mat, co, c1,…….c4 定义材料号及特性lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）co: 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUX Y，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afu n,degVSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWPType，是选择的方式，有选择（s）,补选（a），不选(u)，全选(all)、反选（inv）等,其余方式不常用Item, Comp 是选取的原则以及下面的子项如volu 就是根据实体编号选择，loc 就是根据坐标选取，它的comp就可以是实体的某方向坐标！其余还有材料类型、实常数等MIN, VMAX, VINC，这个就不必说了吧！,例：vsel,s,volu,,14vsel,a,volu,,17,23,2上面的命令选中了实体编号为14，17，19，21，23的五个实体VDELE, NV1, NV2, NINC, KSWP: 删除未分网格的体nv1:初始体号nv2:最终的体号ninc:体号之间的间隔kswp=0:只删除体kswp=1:删除体及组成关键点,线面如果nv1=all,则nv2,ninc不起作用其后面常常跟着一条显示命令VPLO,或aplo,nplo,这个湿没有参数的命令，输入后直接回车，就可以显示刚刚选择了的体、面或节点，很实用的哦！Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点为下一步做准备Type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0” 使用正负号“1”仅用绝对值下面是单元生死第一个载荷步中命令输入示例：!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SAVESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D,F,SF和BF命令得到更详细的解释。

ANSYS结构分析单元功能与特性/可以组成一一些命令，一般是一种总体命令（session),三十也有特殊，比如是处理/POST1! 是注释说明符号，，与其他软件的说明是一样的，ansys不作为命令读取，* 此符号一般是APDL的标识符，也就是ansys的参数化语言，如*do ,,,*enddo等等NSEL的意思是node select，即选择节点。

s就是select，选择。

DIM 是定义数组的意思。

array 数组。

MP命令用来定义材料参数。

K是建立关键点命令。

K,关键点编号,x坐标,y坐标，z坐标。

K, NPT, X, Y, Z是定义关键点，K是命令，NPT是关键点编号，XYZ是坐标。

NUMMRG, keypoint 用这个命令，要保证关键点的位置完全一样，只是关键点号不一样的才行。

这个命令对于重复的线面都可以用。

这个很简单，压缩关键。

Ngen 复制节点e,节点号码：这个命令式通过节点来形成单元NUMCMP,ALL：压缩所有编号，这样你所有的线都会按次序重新编号~你要是需要固定的线固定的标号NSUBST,100,500,50 ：通过指定子步数来设置载荷步的子步LNSRCH线性搜索是求解非线性代数方程组的一种技巧，此法会在一段区间内，以一定的步长逐步搜索根，相比常用的牛顿迭代法所要耗费的计算量大得多，但它可以避免在一些情况下牛顿迭代法出现的跳跃现象。

LNSRCH 激活线性搜索PRED 激活自由度求解预测NEQIT指定一个荷载步中的最大子步数AUTOTS 自动求解控制打开自动时间步长.KBC -指定阶段状或者用跳板装载里面一个负荷步骤。

SPLINE:P1，P2，P3，P4，P5，P6，XV1，YV1，ZV1，XV6，YV6，ZV6（生成分段样条曲线）*DIM，Par，Type，IMAX，JMAX，KMAX，Var1，Var2，Var3（定义载荷数组的名称）【注】Par: 数组名Type： array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableIMAX，JMAX，KMAX 各维的最大下标号Var1，Var2，Var3 各维变量名，缺省为row,column,plane(当type 为table时)/config是设置ansys配置参数的命令格式为/CONFIG, Lab, VALUELab为参数名称 value为参数值例如：/config，MXEL，10000的意思是最大单元数为10000杆单元:LINK1、8、10、11、180梁单元：BEAM3、4、23、24，44，54，188，189管单元:PIPE16，17，18，20，59，602D实体元:PLANE2，25，42，82，83，145，146，182，1833D实体元:SOLID45，46，64，65，72，73，92，95，147，148，185，186，187，191壳单元:SHELL28，41，43，51，61，63，91，93，99，143，150，181，208，209弹簧单元:COMBIN7，14，37，39，40质量单元:MASS21接触单元:CONTAC12，52，TARGE169，170，CONTA171，172，173，174，175，178矩阵单元:MATRIX27，50表面效应元:SURF153，154粘弹实体元:VISCO88，89，106，107，108，超弹实体元:HYPER56，58，74，84，86，158耦合场单元:SOLID5，PLANE13，FLUID29，30，38，SOLID62，FLUID79，FLUID80，81，SOLID98，FLUID129，INFIN110，111，FLUID116，130界面单元:INTER192，193，194，195显式动力分析单元:LINK160，BEAM161，PLANE162，SHELL163，SOLID164，COMBI16杆单元单元名称简称节点数节点自由度特性备注LINK1 2D杆 2 Ux,Uy EPCSDGB常用杆元LINK8 3D杆Ux,Uy,Uz EPCSDGBLINK103D仅受拉或仅受压杆EDGB模拟缆索的松弛及间隙LINK11 3D线性调节器EGB模拟液压缸和大转动LINK183D有限应EPCDFG另可考虑粘0 变杆 B 弹塑性E-弹性(Elasticity)，P-塑性(Plasticity)，C-蠕变(Creep)，S-膨胀(Swelling)，D-大变形或大挠度(Large deflection)，F-大应变(Large strain)或有限应变(Finite strain)，B-单元生死(Birth and dead),G-应力刚化(Stress stiffness)或几何刚度(Geometric stiffening)，A-自适应下降(Adaptive descent)等。
