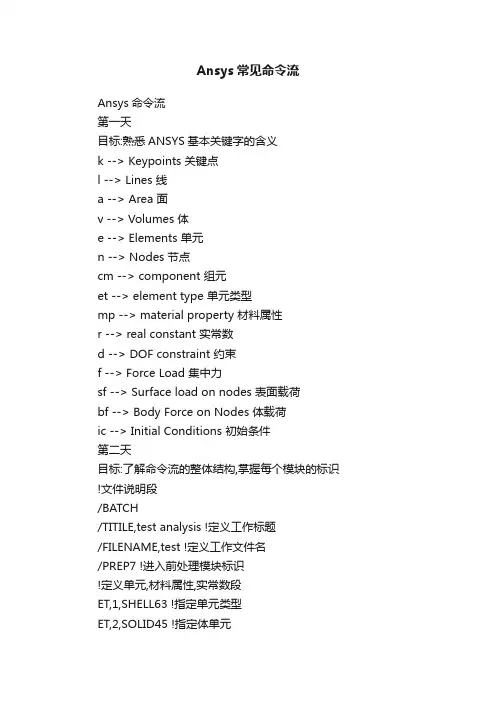

Ansys命令流
第一天
目标:熟悉ANSYS基本关键字的含义
k --> Keypoints 关键点
l --> Lines 线
a --> Area 面
v --> Volumes 体
e --> Elements 单元
n --> Nodes 节点
cm --> component 组元
et --> element type 单元类型
mp --> material property 材料属性
r --> real constant 实常数
d --> DOF constraint 约束
f --> Force Load 集中力
sf --> Surface load on nodes 表面载荷
bf --> Body Force on Nodes 体载荷
ic --> Initial Conditions 初始条件
第二天
目标:了解命令流的整体结构,掌握每个模块的标识
!文件说明段
/BATCH
/TITILE,test analysis !定义工作标题
/FILENAME,test !定义工作文件名
/PREP7 !进入前处理模块标识
!定义单元,材料属性,实常数段
ET,1,SHELL63 !指定单元类型
ET,2,SOLID45 !指定体单元
MP,EX,1,2E8 !指定弹性模量
MP,PRXY,1,0.3 !输入泊松比
MP,DENS,1,7.8E3 !输入材料密度
R,1,0.001 !指定壳单元实常数-厚度......
!建立模型
K,1,0,0,, !定义关键点
K,2,50,0,,
K,3,50,10,,
K,4,10,10,,
K,5,10,50,,
K,6,0,50,,
A,1,2,3,4,5,6, !由关键点生成面
......
!划分网格
ESIZE,1,0,
AMESH,1
......
FINISH !前处理结束标识
/SOLU !进入求解模块标识
!施加约束和载荷
DL,5,,ALL
SFL,3,PRES,1000
SFL,2,PRES,1000
......
SOLVE !求解标识
FINISH !求解模块结束标识
/POST1 !进入通用后处理器标识
......
/POST26 !进入时间历程后处理器
……
/EXIT,SAVE !退出并存盘
以下是日志文件中常出现的一些命令的标识说明,希望能给大家在整理LOG文件时有所帮助
/ANGLE !指定绕轴旋转视图
/DIST !说明对视图进行缩放
/DEVICE !设置图例的显示,如:风格,字体等
/REPLOT !重新显示当前图例
/RESET !恢复缺省的图形设置
/VIEW !设置观察方向
/ZOOM !对图形显示窗口的某一区域进行缩放
第三天
生成关键点和线部分
1.生成关键点
K,关键点编号,X坐标,Y坐标,Z坐标
例:K,1,0,0,0
2.在激活坐标系生成直线
LSTR,关键点P1,关键点P2
例LSTR,1,2
3.在两个关键点之间连线
L,关键点P1,关键点P2
例L,1,2
注:此命令会随当前的激活坐标系不同而生成直线或弧线
4.由三个关键点生成弧线
LARC,关键点P1,关键点P2,关键点PC,半径RAD
例LARC,1,3,2,0.05
注:关键点PC是用来控制弧线的凹向
5.通过圆心半径生成圆弧
CIRCLE,关键点圆心,半径RAD,,,,圆弧段数NSEG
例:CIRCLE,1,0.05,,,,4
6.通过关键点生成样条线
BSPLIN,关键点P1,关键点P2,关键点P3,关键点P4,关键点P5,关键点P6 例:BSPLIN,1,2,3,4,5,6
7.生成倒角线
LFILLT,线NL1,线NL2,倒角半径RAD
例LFILLT,1,2,0.005
8.通过关键点生成面
A,关键点P1,关键点P2,关键点P3,关键点P4,关键点P5,关键点P6,P7,P8...
例:A,1,2,3,4
9.通过线生成面
AL,线L1,线L2,线L3,线L4,线L5,线L6,线L7,线L8,线L9,线L10
例:AL,5,6,7,8
10.通过线的滑移生成面
ASKIN,线NL1,线NL2,线NL3,线NL4,线NL5,线NL6,线NL7,线NL8,线NL9
例:ASKIN,1,4,5,6,7,8
注:线1为滑移的导向线
第四天
目标:掌握常用的实体-面的生成
生成矩形面
1.通过矩形角上定位点生成面
BLC4,定位点X方向坐标XCORNER,定位点Y方向坐标YCORNER,矩形宽度WIDTH,矩形高度HEIGHT,矩形深度DEPTH
例:BLC4,0,0,5,3,0
2.通过矩形中心定位点生成面
BLC5,定位点X方向坐标XCENTER,定位点Y方向坐标YCENTER,矩形宽度WIDTH,矩形高度HEIGHT,矩形深度DEPTH
注:与上条命令的不同就在于矩形的定位点不一样
例:BLC5,2.5,1.5,5,3,0
3.通过在工作平面定义矩形X.Y坐标生成面
RECTNG,矩形左边界X坐标X1,矩形右边界X坐标X2,矩形下边界Y坐标Y1,矩形上边界Y坐标Y2
例:RECTNG,0,5,0,3
生成圆面
4.通过中心定位点生成实心圆面
