《电路分析》支路电流法和支路电压法

第二章电路的分析方法电路分析是指在已知电路构和元件参数的情况下，求出某些支路的电压、电流。

分析和计算电路可以应用欧姆定律和基尔霍夫定律，但往往由于电路复杂，计算手续十分繁琐。

为此，要根据电路的构特点去寻找分析和计算的简便方法。

2．1 支路电流法支路电流法是分析复杂电路的的基本方法。

它以各支路电流为待求的未知量，应用基尔霍夫定律（KCL 和KVL ）和欧姆定律对结点、回路分别列出电流、电压方程，然后解出各支路电流。

下面通过具体实例说明支路电流法的求解规律。

例2-1】试用支路电流法求如图2-1 所示电路中各支路电流。

已知U S1 130V ，U S2 117V ，R1 1 ，R2 0.6 ，R 24 。

【解】该电路有3 条支路（b=3），2个结点（n=2）,3 个回路（L=3 ）。

先假定各支路电流的参考方向和回路的绕行方向如图所示。

因为有3 条支路则有3 个未知电流，需列出3 个独立方程，才能解得3个未知量。

根据KCL 分别对点A、B 列出的方程实际上是相同的，即结点A、B 中只有一个结点电流方程是独立的，因此对具有两个结点的电路，只能列出一个独立的KCL 方程。

再应用KVL 列回路电压方程，每一个方程中至少要包含一条未曾使用过的支路（即没有列过方程的支路）的电流或电压，因此只能列出两个独立的回路电压方程。

根据以上分析，可列出3 个独立方程如下：结点A I1 I2 I 0回路ⅠI1R1 I2R2 U S1 U S2回路ⅡI2 R2 IR U S2I1 10A， I2 5A， I=5A 联立以上3 个方程求解，代入数据解得支路电流通过以上实例可以总出支路电流法的解题步骤是：1．假定各支路电流的参考方向，若有n个点，根据KCL 列出（n－１）个结点电流方程。

２．若有b 条支路，根据KVL 列（b－n＋１）个回路电压方程。

为了计算方便，通常选网孔作为回路。

5 3．解方程组，求出支路电流。

【例 2-2】如图 2-2 所示电路，用支路电流法求各支路电流。

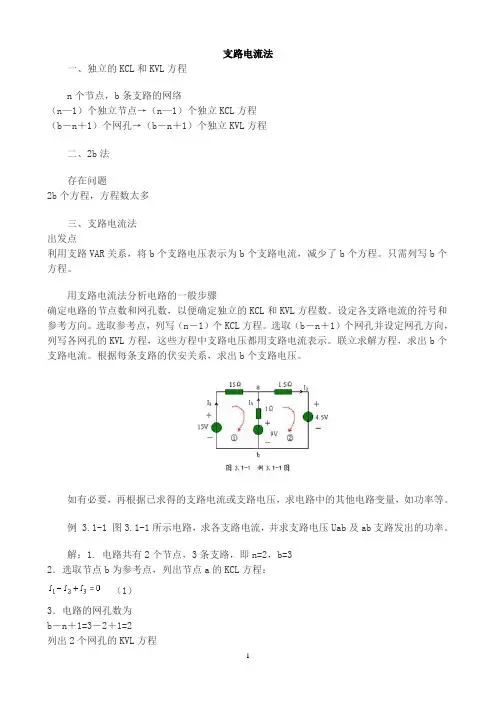

支路电流法
一、独立的KCL和KVL方程
n个节点，b条支路的网络
（n—1）个独立节点→（n—1）个独立KCL方程
（b－n＋1）个网孔→（b－n＋1）个独立KVL方程
二、2b法
存在问题
2b个方程，方程数太多
三、支路电流法
出发点
利用支路VAR关系，将b个支路电压表示为b个支路电流，减少了b个方程。

只需列写b个方程。

用支路电流法分析电路的一般步骤
确定电路的节点数和网孔数，以便确定独立的KCL和KVL方程数。

设定各支路电流的符号和参考方向。

选取参考点，列写（n－1）个KCL方程。

选取（b－n＋1）个网孔并设定网孔方向，列写各网孔的KVL方程，这些方程中支路电压都用支路电流表示。

联立求解方程，求出b个支路电流。

根据每条支路的伏安关系，求出b个支路电压。

如有必要，再根据已求得的支路电流或支路电压，求电路中的其他电路变量，如功率等。

例 3.1-1 图3.1-1所示电路，求各支路电流，并求支路电压Uab及ab支路发出的功率。

解：1. 电路共有2个节点，3条支路，即n=2，b=3
2．选取节点b为参考点，列出节点a的KCL方程：
（1）
3．电路的网孔数为
b－n＋1=3－2＋1=2
列出2个网孔的KVL方程
网孔①：（2）
网孔②：（3）
4．联立求解由（1）、（2）、（3）式构成的方程组，求得各支路电流为
5．支路电压为
ab支路发出的功率为
注意：如果电路中含有受控源，将受控源当独立源处理，按上述方法列写电路方程，但是要补充一个受控源的受控关系方程，再联立求解。

常见的电路分析讲解电路中常用电路分析方法主要有支路电流法、回路电流法、节点电压法、电源等效变换法、叠加定理、戴维南定理和诺顿定理等，每种电路分析方法的原理及其适用范围是不同的，本文主要对几种常用电路分析方法的原理、解题步骤和适用范围进行总结与分析。

一支路电流法1、什么是支路电流法以支路电流为未知量、应用基尔霍夫定律（KCL、KVL）列方程组进行求解。

2、支路电流法的解题步骤（1）确定电路中支路、节点、网孔的数目。

其中，支路个数用b表示、节点个数用n表示、网孔个数用m表示；（2）在图中标出各支路电流的参考方向，对选定的回路标出回路循行方向；（3）应用KCL对结点列出(n－1)个独立的节点电流方程；（4）应用KVL对回路列出b－(n－1)个独立的回路电压方程（通常可取网孔列出）；（5）联立求解b个方程，求出各支路电流。

3、支路电流法的适用范围如果用手工进行计算时，一般适用于支路个数不大于3的情况下，用手工计算方程组比较方便，如果支路个数大于3的情况下用手工计算就比较麻烦了。

支路个数较多的情况下可以用矩阵结合matlab进行计算。

二节点电压法采用回路电流法。

对于b个支路，n个节点的电路，只需列出[b-(n-1)]个方程，即网孔m个数方程，就可以解出各个支路电流，比支路电流法要方便的多。

但是有时存在这样的电路，即支路较多而节点较少的电路。

如下图电路中，有5条支路，2个节点，若用回路电流法求解，也需列出4个独立方程式，如果采用节点电压法则更加方便求解。

1、什么是节点电压法以基尔霍夫电流定律为基础，先求出各节点与参考点之间的电压，然后运用欧姆定律求出各支路电流的方法。

2、节点电压法计算步骤本文主要讨论两节点电路，节点电压法计算步骤如下。

（1）选定电路中一个节点为参考节点用接地符号表示，另一个节点的节点电位作为电路变量。

（2）列写关于节点电位的节点电压方程，如下式所示。

式中，分子表示电源的电流的代数和，电源电流有两部分构成，一部分是电压源的输出的电流等于电压源的数值除以其串联的电阻；另一部分电流源输出的电流。
