1-8 支路分析法

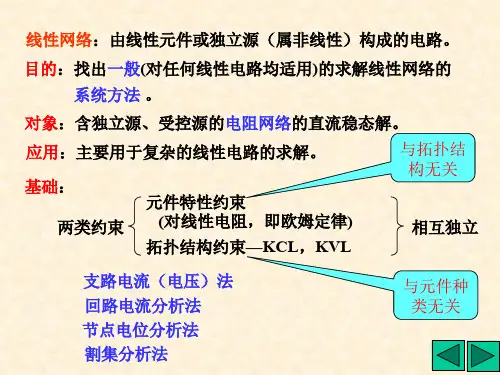

电路基础第三章知识点总结第三章节的内容主要涉及电路的分析和维持，包括各种电路的分析方法、戴维南定理、诺尔顿定理、极限定理、最大功率传输定理以及电路维持的相关知识。

通过本章的学习，我们可以更好地理解电路的工作原理和分析方法，为我们今后的学习和工作打下扎实的基础。

本篇总结将主要围绕本章的知识点展开，总结出电路的分析方法和维持知识点，让读者对电路有更全面的了解。

一、电路分析方法1.节点分析法节点分析法是一种电路分析方法，通过寻找电路中的节点，应用基尔霍夫电流定律（KCL）进行节点电压的分析。

通过节点电压的计算，可以找到各个支路中的电流，从而进一步分析电路的特性。

节点分析法的手续步骤为：（1）选取一个节点作为参考点，为了简化计算，一般选为电压源的负极或接地点；（2）对不确定电压的节点进行标记；（3）应用基尔霍夫电流定律，列出各节点处的电流之和为零；（4）利用基尔霍夫电流定律和欧姆定律，列出各节点处的电压。

2.支路分析法支路分析法是一种电路分析方法，通过寻找电路中的支路，应用基尔霍夫电压定律（KVL）进行支路电流和电压的分析。

通过支路电流和电压的计算，可以找到各个支路中的电流和电压，从而进一步分析电路的特性。

支路分析法的手续步骤为：（1）选择一个支路作为参考方向，可以沿着电流的方向或者反方向；（2）按照已选的方向，利用基尔霍夫电压定律，列出各支路的电流和电压；（3）应用欧姆定律，列出支路中的电流和电压。

3.戴维南定理戴维南定理是电路理论中的一项重要理论，它指出了任意线性电路可以用一个恒电压源和一个串联电流源的组合来替代。

通过戴维南定理，可以将一个复杂的电路简化为一个等效的电压源和串联电流源的组合，从而方便进一步的分析和计算。

4.诺尔顿定理诺尔顿定理是电路理论中的另一项重要理论，它指出了任意线性电路可以用一个恒电流源和一个并联电阻的组合来替代。

通过诺尔顿定理，可以将一个复杂的电路简化为一个等效的电流源和并联电阻的组合，从而方便进一步的分析和计算。

电力系统中的短路电流分析与计算在电力系统中，短路电流是一种非常常见的现象。

当电气设备发生故障时，短路电流会通过设备，从而导致设备烧坏或者影响系统的正常运行。

因此，短路电流分析和计算对于电力系统的安全和稳定运转至关重要。

一、短路电流的概念短路电流是指在电力系统中，当电流在设备中流动时，由于外界原因或者内部故障造成的电路截面发生变化，从而导致电阻变小，电流猛增的现象。

短路电流的大小决定了电力系统的额定断路容量，也是电气设备选型和保护装置选用的重要依据。

二、短路电流的分析方法1. 支路法分析支路法分析是在电力系统中较为常见的一种短路电流计算方法。

首先，需要将电力系统根据支路逐一分析，计算出每一段电路的电阻、电抗和电容等参数，再根据短路故障点位置，确定故障点所在的电路并通过支路公式分别计算出每条支路的短路电流，最后将所有分路电流相加得出故障点的短路电流。

2. 进行暂态仿真暂态仿真是一种在计算机上进行模拟的短路电流计算方式。

通过模拟故障前和故障后电力系统的状态，根据系统的动态特性预测故障点的短路电流。

这种方法具有计算精度高、适用范围广等特点，但同时也需要耗费大量的计算资源。

3. 等效电路法分析等效电路法分析是将电力系统简化为等效电路的方式进行短路电流计算。

通过将电力系统转化为电子电路的形式，并将系统各部分抽象为电路元件，最终得出等效电路及各元件的参数，从而计算短路电流。

这种方法计算简单，适用范围广，但考虑的因素较为简单，精度相对较低。

三、短路电流计算的影响因素1. 系统电压系统电压对计算的短路电流具有重要影响，随着电压的降低，短路电流也不断降低。

因此在进行短路电流计算时，我们需要考虑电力系统的额定电压和初始电压等因素。

2. 故障位置电力系统中，故障位置对短路电流计算至关重要。

根据故障点所在的输电线路、变电站、变压器等等因素，来确定故障位置所在的支路，并通过支路法或等效电路法等进行计算。

3. 电气设备参数在短路电流计算中，电气设备的参数包括电阻、电容和电感等，都会对计算结果产生影响。

电路分析方法与技巧概述电路分析是电子工程领域中的重要内容，它涉及到电路的设计、分析和故障排除等方面。

对于电子工程师来说，精通电路分析方法和技巧是必不可少的能力。

本文将概述一些常用的电路分析方法和技巧，帮助读者更好地理解和应用于实际工作中。

一、基本电路分析方法1. 套用基本电路定律在电路分析中，我们可以利用欧姆定律、基尔霍夫电流定律和基尔霍夫电压定律等基本电路定律来推导和解决电路中的各种问题。

通过套用这些定律，可以很方便地计算电流、电压和功率等关键参数。

2. 应用电路简化技巧有时电路过于复杂，难以直接分析。

这时，我们可以利用一些电路简化技巧来简化电路，从而更容易理解和分析。

比如使用电阻并联、电容串联等常见的简化方法，可以将复杂的电路转化为简单的等效电路，便于后续的分析。

二、频域分析方法1. 傅里叶级数展开法傅里叶级数展开法是一种将周期函数分解成无穷多个正弦函数或余弦函数之和的方法。

在电路分析中，可以通过将电路中的各种信号分解成不同频率的正弦波，从而得到电路的频域特性，如频率响应和频谱分析等。

2. 傅里叶变换法傅里叶变换是一种将信号从时域转化为频域的工具，它可以将时域中的信号分解成各个频率成分的叠加。

在电路分析中，可以通过傅里叶变换将复杂的信号分解成各个频率成分，进一步分析电路的频率响应、滤波器设计等问题。

三、矩阵分析方法1. 节点分析法节点分析法是一种基于基尔霍夫电流定律的电路分析方法，它通过对电路中各个节点的电流进行分析，建立节点电流方程组，并通过求解方程组得到电路中各个节点的电流值。

2. 支路分析法支路分析法是一种基于基尔霍夫电压定律的电路分析方法，它通过对电路中各个支路的电压进行分析，建立支路电压方程组，并通过求解方程组得到电路中各个支路的电压值。

四、仿真分析方法1. 电路仿真软件随着计算机技术的发展，电路仿真软件的应用越来越广泛。

通过使用电路仿真软件，可以在计算机上建立电路模型，并进行各种电路分析和实验。

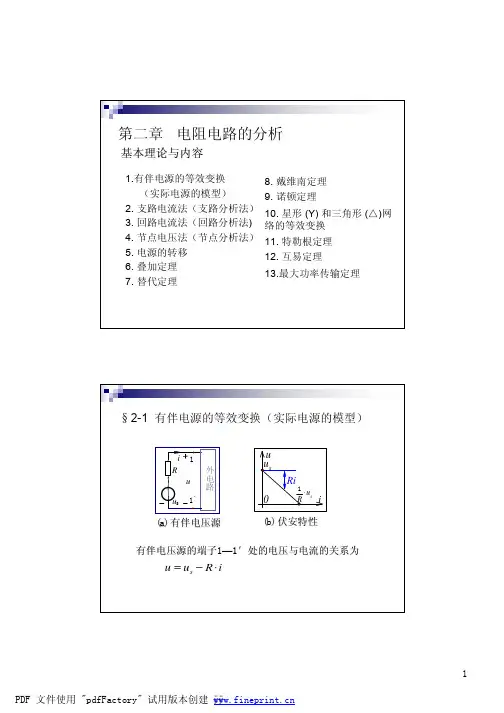

教你几种电路分析的高效方法对电路进行分析的方法很多，如叠加定理、支路分析法、网孔分析法、结点分析法、戴维南和诺顿定理等。

根据具体电路及相关条件灵活运用这些方法，对基本电路的分析有重要的意义。

现就具体电路采用不同方法进行如下比较。

支路电流法01支路电流法是以支路电流为待求量，利用基尔霍夫两定律列出电路的方程式，从而解出支路电流的一种方法。

一支路电流分析步骤1) 假定各支路电流的参考方向，对选定的回路标出回路绕行方向。

若有n个节点，根据基尔霍夫电流定律列（n一1）个独立的节点电流方程。

2) 若有m条支路，根据基尔霍夫电压定律列（m-n+1）个的独立回路电压方程。

为了计算方便，通常选网孔作为回路（网孔就是平面电路内不再存在其他支路的回路）。

对于平面电路，独立的基尔霍夫电压方程数等于网孔数。

3) 解方程组，求出支路电流。

【例1】如上图所示电路是汽车上的发电机（US1）、蓄电池（US2）和负载（R3）并联的原理图。

已知US1=12V，US2=6V，R1=R2=1Ω，R3=5Ω，求各支路电流。

分析：支路数m＝3；节点数n＝2；网孔数＝2。

各支路电流的参考方向如图，回路绕行方向顺时针。

电路三条支路，需要求解三个电流未知数，因此需要三个方程式。

解：根据KCL，列节点电流方程（列（n-1）个独立方程）：a节点：I1+I2=I3根据KVL，列回路电压方程：网孔1：I1R1-I2R2=Us1- Us2网孔2：I2R2+I3R3=Us2解得：I1=3.8A I2=-2.2A I3=1.6A叠加定理02在线性电路中，所有独立电源共同作用产生的响应（电压或电流），等于各个电源单独作用所产生的响应的叠加。

在应用叠加定理时，应注意以下几点：1) 在考虑某一电源单独作用时，要假设其它独立电源为零值。

电压源用短路替代，电动势为零；电流源开路，电流为零。

但是电源有内阻的则都应保留在原处。

其它元件的联结方式不变。

2) 在考虑某一电源单独作用时，其参考方向应选择与原电路中对应响应的参考方向相同，在叠加时用响应的代数值代入。

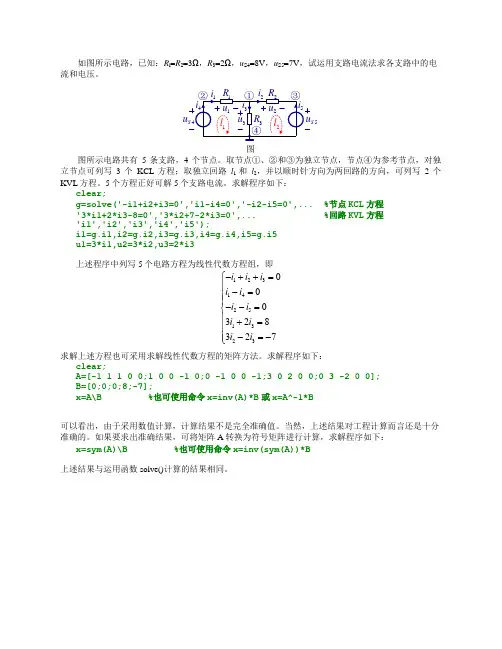

如图所示电路，已知：R l =R 2=3Ω，R 3=2Ω，u S4=8V ，u S5=7V ，试运用支路电流法求各支路中的电流和电压。

5图图所示电路共有5条支路，4个节点。

取节点①、②和③为独立节点，节点④为参考节点，对独立节点可列写3个KCL 方程；取独立回路l 1和l 2，并以顺时针方向为两回路的方向，可列写2个KVL 方程。

5个方程正好可解5个支路电流。

求解程序如下：clear;g=solve('-i1+i2+i3=0','i1-i4=0','-i2-i5=0',... %节点KCL 方程'3*i1+2*i3-8=0','3*i2+7-2*i3=0',... %回路KVL 方程'i1','i2','i3','i4','i5');i1=g.i1,i2=g.i2,i3=g.i3,i4=g.i4,i5=g.i5u1=3*i1,u2=3*i2,u3=2*i3上述程序中列写5个电路方程为线性代数方程组，即12314251323000328327i i i i i i i i i i i -++=⎧⎪-=⎪⎪--=⎨⎪+=⎪⎪-=-⎩ 求解上述方程也可采用求解线性代数方程的矩阵方法。

求解程序如下：clear;A=[-1 1 1 0 0;1 0 0 -1 0;0 -1 0 0 -1;3 0 2 0 0;0 3 -2 0 0];B=[0;0;0;8;-7];x=A\B %也可使用命令x=inv(A)*B 或x=A^-1*B可以看出，由于采用数值计算，计算结果不是完全准确值。

当然，上述结果对工程计算而言还是十分准确的。

如果要求出准确结果，可将矩阵A 转换为符号矩阵进行计算，求解程序如下：x=sym(A)\B %也可使用命令x=inv(sym(A))*B上述结果与运用函数solve()计算的结果相同。

支路电流法解题步骤详细支路电流法（KCL法）是电路分析中非常重要的一种方法。

它基于电荷守恒定律，即电荷不能消失也不能新生，电路中的电流必须在节点处保持恒定。

下面将详细介绍支路电流法的解题步骤。

1.确定节点数和支路数在使用支路电流法分析电路之前，首先需要确定电路中的节点数和各支路的数量。

节点是指电路中的交叉点，而支路是指连接两个节点的路径。

2.标识节点电压和支路电流在节点之间划分任意方向的电流，或者假定某个方向的电流，标识每个支路上的电流方向。

同时，在每个节点处标识电压，通常将某一节点作为参考节点，此时该节点电势为零，其他节点的电势都可由电动势和电压降求得。

3.应用基尔霍夫电流定律基尔霍夫电流定律（KCL）表明，所有流入一个节点的电流的代数和等于所有流出该节点的电流代数和。

根据KCL，得到每个节点处的方程。

4.撰写方程组将得到的各个节点的电流方程代入基尔霍夫电压定律（KVL）或欧姆定律，得到未知电压和电流的方程组。

此时，方程的未知数数量应与电路中的未知数数量相等。

5.解决方程组并求出未知电压和电流对方程组进行求解即可得到所有的未知电流和电压。

可以使用数值解法（例如高斯消元法）或符号解法（例如代数方法）来求解。

根据所得到的解，可以计算电路中各个元件的电流和电压。

6.检查解的正确性最后，需要检查解的正确性。

首先应该检查所得到的解是否满足节点电流和节点电压的基本法则。

如果方程组的解不符合这些条件，则说明计算出现了问题。

以上就是支路电流法解题步骤的详细介绍。

需要注意的是，在应用支路电流法时，除了以上的步骤还需掌握实际情况中常见的电路拓扑结构和各种电路元件的特点。

还需注意电路分析中的约定、符号表示、单位等问题，以确保正确地分析电路并求出答案。

列出用支路电流法求解电路的方程的步骤支路电流法（Branch Current Method）是一种用于求解复杂电路的分析方法。

它的基本思想是将电路分解为若干支路，通过对每个支路的电流进行分析，最终得到关于电流的一组线性方程。

以下是用支路电流法求解电路的一般步骤：1.分析电路：首先，通过观察电路图和根据电路参数，分析电路的拓扑结构和元件性质。

了解电路的连接方式、元件的参数和电压/电流源的大小和极性。

2.分配支路电流：为了简化电路的分析，假设每个支路上都有一个未知电流。

选择适当的符号表示电流，如I1，I2，...，In。

这些未知电流将在后面的步骤中确定。

3.应用基尔霍夫定律：对于每个节点，应用基尔霍夫电流定律（KCL）以建立节点电流方程。

根据KCL，每个节点的进入电流之和等于离开电流之和。

使用电流流入节点的方向是正值，电流流出节点的方向是负值。

将每个节点的电流方程写成线性方程组的形式。

4. 列出元件电压方程：根据电压源和电阻元件的Ohm定律，将每个元件的电压方程写成线性方程。

即V = IR，其中V是电压源的电压，I是通过电阻的电流，R是电阻值。

5.解线性方程组：将节点电流方程和元件电压方程汇总为一个线性方程组。

通过求解线性方程组，可以得到每个未知电流的值。

6.求解其他电路参数：通过已知电流和节点电流，可以进一步计算电路中的其他参数，如电压、功率、电阻值等。

7.检查解的合理性：对于解的值进行检查，确保它们满足电路元件的限制和KCL定律。

需要注意的是，对于包含电感和电容的电路，支路电流法也可以进行类似的分析，但在建立元件方程时需要考虑电感和电容元件的附加方程，如电感元件的电压-电流关系和电容元件的电流-电压关系。

支路电流法的优点是可以应用于复杂的电路，并且可以通过将电路分解为较小的部分来简化分析。

然而，它也有一些限制，例如难以应用于包含大量节点和支路的电路。

此外，在一些特殊情况下，支路电流法可能会导致线性方程组无法求解或者出现多个解的情况。

支路法总结引言支路法是一种在电路理论中常用的分析方法，能够帮助我们简化复杂电路的分析。

它基于基尔霍夫定律和欧姆定律，通过将电路分解成不同的支路，并计算每个支路的电流和电压来求解整个电路的性质。

本文将对支路法的基本原理进行介绍，如何使用支路法分析电路，并举例说明。

基本原理支路法基于以下两个基本原理：1.基尔霍夫定律：在任何一个电路中，电流的总和为零，即流入某节点的电流等于流出该节点的电流之和。

2.欧姆定律：电压与电流存在线性关系，即 U = R * I，其中 U 为电压，R 为电阻，I 为电流。

根据这两个原理，我们可以将电路分解为各个支路，在每个支路中应用欧姆定律和基尔霍夫定律进行计算，然后通过对支路的计算结果进行合并，得到整个电路的性质。

支路的定义和计算支路是指电路中的一个分支，可以是一个电阻、电容、电感或其他电子元件。

在分析电路时，我们可以将电路分解为多个支路，并使用基尔霍夫定律和欧姆定律计算每个支路的电流和电压。

电流的计算计算支路上的电流时，我们可以使用欧姆定律。

根据欧姆定律，电流等于电压除以电阻，即 I = U / R。

假设我们已知某个支路的电压和电阻，那么我们可以通过这个公式计算出该支路上的电流。

电压的计算计算支路上的电压时，我们需要使用基尔霍夫定律。

基尔霍夫定律中有两个主要的定律：基尔霍夫第一定律和基尔霍夫第二定律。

•基尔霍夫第一定律（电流定律）：在电路的任何节点上，电流的总和为零，即流入节点的电流等于流出节点的电流之和。

•基尔霍夫第二定律（电压定律）：对于任意一个回路，在环路中所有电压的代数和等于零。

利用这两个定律，我们可以通过构建回路方程组来解析电路中的电压。

通过求解这个方程组，我们可以计算出支路上的电压。

使用支路法分析电路的步骤使用支路法分析电路的步骤如下：1.给电路中的每个支路分配符号，表示电流的方向。

一般来说，可以选择流向节点为正方向。

2.根据电路的连接关系和电源的极性，设定电压源和电流源的极性。
