用支路电流法解题的一般步骤

支路电流法是电路分析中常用的一种方法，它通过将电路中的各支路看作是由电流驱动的电阻网络，从而简化电路分析的过程。

本文将介绍支路电流法的解题步骤及注意事项。

一、支路电流法解题步骤1. 确定支路电流方向：首先需要确定每一条支路的电流方向，可以任意假设一个方向，然后按照这个方向逐个分析各支路。

2. 建立支路电流方程：根据支路电流的方向和电路的拓扑结构，可以建立支路电流方程。

对于每一个节点，应用基尔霍夫电流定律，列出该节点处的电流方程。

3. 解方程求解支路电流：将所有的电流方程组成联立方程组，然后利用线性方程组的解法求解支路电流。

4. 求解其他电路参数：得到每条支路的电流后，可以根据欧姆定律求解电路中的其他参数，如电压和功率等。

二、支路电流法解题注意事项1. 选取合适的支路电流方向：选择合适的支路电流方向至关重要，应尽量选择与被测电压极性一致的电流方向，这样可以简化电路分析的过程。

2. 选取合适的基尔霍夫电流定律方向：在建立支路电流方程时，需要注意选取合适的基尔霍夫电流定律方向，以确保得到正确的电流方程。

3. 注意节点电流的正负表示：在列出节点处的电流方程时，应注意节点电流的正负表示，根据实际电流方向来确定正负号，避免混淆和错误的计算。

4. 检查联立方程组的约束条件：在求解支路电流的联立方程组时，应注意检查联立方程组的约束条件，确保方程组不会出现矛盾或无解的情况。

5. 对结果进行合理性检验：得到支路电流后，应对结果进行合理性检验，可以通过欧姆定律和基尔霍夫电压定律来检查求解的支路电流是否符合电路的实际情况。

通过以上步骤和注意事项，可以有效地应用支路电流法进行电路分析，并得到准确的电路参数。

支路电流法在实际工程中具有广泛的应用价值，熟练掌握支路电流法的解题方法和注意事项，对于电路分析和设计工作都具有重要的意义。

支路电流法是电路分析中常用的一种方法，它通过将电路中的各支路看作是由电流驱动的电阻网络，从而简化电路分析的过程。

支路电流法知识点总结在支路电流法中，首先要做的是将整个电路分解成若干个支路和节点。

然后，在每一个节点上应用基尔霍夫电流定律，根据电流的守恒原理，可以得到关于每一个节点的方程。

接下来，在每一个支路上应用基尔霍夫电压定律，根据电压的守恒原理，可以得到关于每一个支路的方程。

通过解这些方程，就可以求解电路中各个未知量。

支路电流法的优点在于它可以很方便地应用于复杂的电路分析中。

无论是含有多个电源、多个电阻、多个电容和多个电感的电路，都可以通过支路电流法得到比较简洁的分析结果。

因此，它在电路分析中有着广泛的应用。

支路电流法的基本原理支路电流法基于基尔霍夫电流定律和基尔霍夫电压定律，而这两个定律又是基于能量守恒和电荷守恒的原理。

下面，我们来简要介绍一下这两个定律的原理。

基尔霍夫电流定律：在一个节点上，进入该节点的电流之和等于离开该节点的电流之和。

这个定律反映了电流的守恒原理。

具体而言，对于一个节点i，其电流方程可以表示为：∑_(j=1)^n▒I_ij=0其中，I_ij表示从节点i到节点j的电流，n表示与节点i有直接连接的节点的个数。

这个公式表示了在节点i上电流的守恒原理。

基尔霍夫电压定律：在一个闭合回路中，所有元件的电压之和等于零。

这个定律反映了电压的守恒原理。

具体而言，对于一个闭合回路k，其电压方程可以表示为：∑_(m=1)^q▒V_mk=0其中，V_mk表示在回路k上第m个元件的电压，q表示回路k上元件的个数。

这个公式表示了在闭合回路中电压的守恒原理。

基尔霍夫的这两个定律，提供了支路电流法的理论基础。

通过这两个定律，我们可以方便地将电路分解成若干个支路和节点，应用这两个定律，得到方程，从而求解电路中的各个未知量。

下面，我们来详细介绍一下支路电流法的一般步骤。

支路电流法的步骤1. 选择参考节点在进行支路电流法分析时，首先需要选择一个参考节点。

通常情况下，我们选择地线或者电路中的已知电压点作为参考节点。

选择参考节点的目的在于简化计算，因为只有选择参考节点后，才能清楚地知道哪些支路上的电流是未知量。

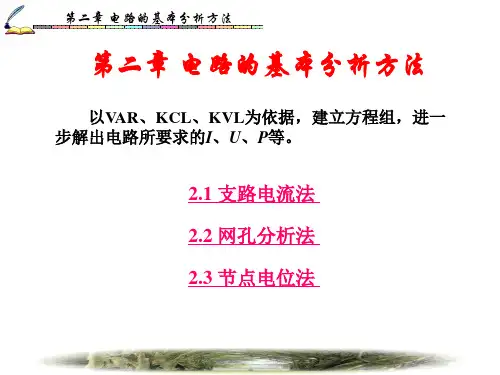

常见的电路分析讲解电路中常用电路分析方法主要有支路电流法、回路电流法、节点电压法、电源等效变换法、叠加定理、戴维南定理和诺顿定理等，每种电路分析方法的原理及其适用范围是不同的，本文主要对几种常用电路分析方法的原理、解题步骤和适用范围进行总结与分析。

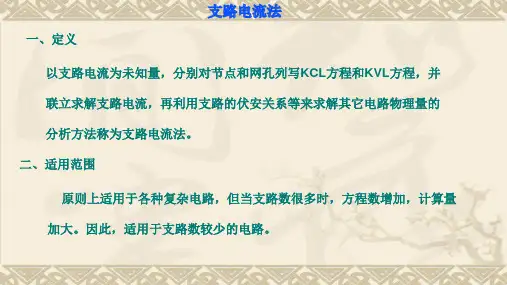

一支路电流法1、什么是支路电流法以支路电流为未知量、应用基尔霍夫定律（KCL、KVL）列方程组进行求解。

2、支路电流法的解题步骤（1）确定电路中支路、节点、网孔的数目。

其中，支路个数用b表示、节点个数用n表示、网孔个数用m表示；（2）在图中标出各支路电流的参考方向，对选定的回路标出回路循行方向；（3）应用KCL对结点列出(n－1)个独立的节点电流方程；（4）应用KVL对回路列出b－(n－1)个独立的回路电压方程（通常可取网孔列出）；（5）联立求解b个方程，求出各支路电流。

3、支路电流法的适用范围如果用手工进行计算时，一般适用于支路个数不大于3的情况下，用手工计算方程组比较方便，如果支路个数大于3的情况下用手工计算就比较麻烦了。

支路个数较多的情况下可以用矩阵结合matlab进行计算。

二节点电压法采用回路电流法。

对于b个支路，n个节点的电路，只需列出[b-(n-1)]个方程，即网孔m个数方程，就可以解出各个支路电流，比支路电流法要方便的多。

但是有时存在这样的电路，即支路较多而节点较少的电路。

如下图电路中，有5条支路，2个节点，若用回路电流法求解，也需列出4个独立方程式，如果采用节点电压法则更加方便求解。

1、什么是节点电压法以基尔霍夫电流定律为基础，先求出各节点与参考点之间的电压，然后运用欧姆定律求出各支路电流的方法。

2、节点电压法计算步骤本文主要讨论两节点电路，节点电压法计算步骤如下。

（1）选定电路中一个节点为参考节点用接地符号表示，另一个节点的节点电位作为电路变量。

（2）列写关于节点电位的节点电压方程，如下式所示。

式中，分子表示电源的电流的代数和，电源电流有两部分构成，一部分是电压源的输出的电流等于电压源的数值除以其串联的电阻；另一部分电流源输出的电流。

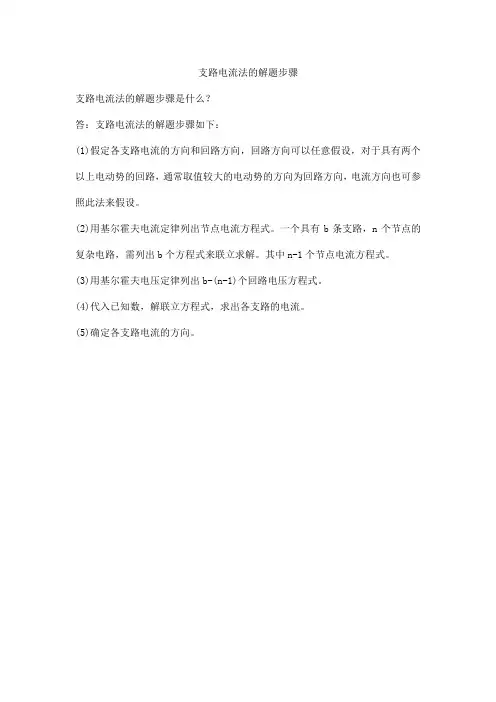

支路电流法的解题步骤
支路电流法的解题步骤是什么？
答：支路电流法的解题步骤如下：
(1)假定各支路电流的方向和回路方向，回路方向可以任意假设，对于具有两个以上电动势的回路，通常取值较大的电动势的方向为回路方向，电流方向也可参照此法来假设。

(2)用基尔霍夫电流定律列出节点电流方程式。

一个具有b条支路，n个节点的复杂电路，需列出b个方程式来联立求解。

其中n-1个节点电流方程式。

(3)用基尔霍夫电压定律列出b-(n-1)个回路电压方程式。

(4)代入已知数，解联立方程式，求出各支路的电流。

(5)确定各支路电流的方向。

教学过程教学内容教学方法复习导入（3分钟）前面我们学习了基尔霍夫定律，在对应图形中，请简单描述一下？1.基尔霍夫电流定律 ( KCL )ΣI入 = ΣI出2基尔霍夫电压定律 ( KVL )ΣU = 0问题情景设置：电子电路中，经常会遇到两个以上的支路组成的多回路电路，怎样求各支路元件中的电流？复习旧知，引入课题。

任务学习（15分钟）【任务1】数一数: 电路中节点、支路、网孔、回路的个数1.支路： 3 条2.节点： 2 个3.回路： 3 个4.网孔： 2 个【任务2】应用KCL:列节点电流方程1、已知：电路有2个节点（a、c），2、假设：三条支路的电流参考方向，如图所示：3、根据基尔霍夫电流定律(KCL)，对a点有：I1+I2 =I3 ；对c点有：I3= I1+I2 ；由此可见，2个节点的电路只能列1个独立的电流方程：I1+I2 =I3实践证明：m个节点的电路只能列 m-1个独立的电流方程。

通过任务分解按步骤练习，既巩固了基尔霍夫定律，又能体会解题方法和技巧，培养解题能力和学习兴趣。

【任务3】应用KVL:列回路电压方程1.已知：电路有2个网孔(1、2)，2.假设：网孔绕行方向为顺时针绕行，并根据已知的电流方向，标注电路中各元件电压的正负极，如图所示。

3.根据基尔霍夫电压定律（KVL），对网孔1有：I1•R1 + （﹣I2•R2） + Us2 + ( ﹣ Us1) =0 对网孔2有：I2•R2 + I3•R3 + (﹣ Us2) =0【想一想】确定电压正负的方法：1．电阻：电压大小为I×R ，如果电流方向与回路方向一致则电压为正。

电压大小为I×R，如果电流方向与回路方向相反则电压为负。

2．电源：电压降的大小为E，回路方向由正+到负-，则电压为正。

电压降的大小为E，回路方向由负-到正+，则电压为负。

【任务小结】联立方程组反。

例：如图所示电路，已知：Us1=12V，Us2=12V，R1=3Ω，R2=6Ω， R3=6Ω求各支路电流：I1、I2，I3。

电工学━
知识点
1
支路电流法
1、分析步骤

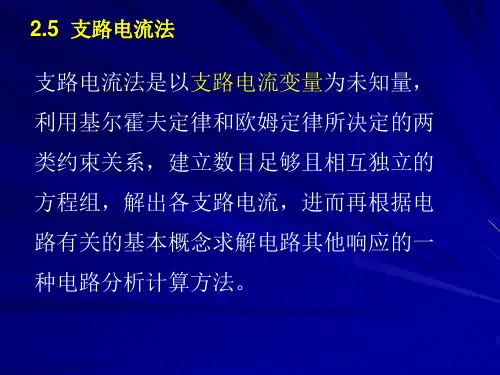

支路电流法是以支路电流为未知数，应用KCL和KVL分别对电路独立结点和独立回路列出需要的方程组，联立求解可得电路中各支路电流。

该方法是分析复杂电路的基础方法之一。

一般情况下，对于一个有b条支路、n个结点的电路，求解各支路电流时，应注意：（1）设定电路各支路电压和电流的参考方向；
（2）应用KCL列出n–1个独立结点方程；
（3）应用KVL列出b–（n–1）个独立回路（或网孔）方程；
（4）联立KCL、KVL所列方程组求解，即得各支路电流。

2、注意事项
（1）所谓的独立结点就是电路中结点数n–1结点，如果电路中未明确标出结点时，应在解题前先标出结点，至于n–1中“1”结点的选取，可根据具体电路设定。

（2）用KVL列独立回路（或网孔）方程时，应标出独立回路（或网孔）的循行方向。

（3）当电路中含有理想电流源支路时，所需的总方程数等于总支路数减去理想电流源支路数。

（4）当电路中含有理想电流源支路时，应用KVL列独立回路方程时，所选回路应不含理想电流源支路。

（5）该方法适用于支路数少的复杂电路。

ⅠⅡ第一环节：【复习导入】（3分钟）前面我们学习了基尔霍夫定律，请简单描述一下？问题情景设置：电子电路中，经常会遇到两个以上的支路组成的多回路电路，怎样求各支路元件中的电流？在黑板上画一个复杂直流电路，问大家能不能用求简单直流电路的方法求解出此电路？第二环节：【任务学习】（15分钟）任务要求：用支路电流法求复杂直流电路的支路电流。

〖做一做〗任务训练1：应用基尔霍夫电流定律列出如图电路节点电流方程：电流方向假设：I1( ) I2 ( ) I3( )节点A方程：节点B方程：〖做一做〗任务训练2：列出如图回路中的基尔霍夫电压回路方程：〖想一想〗确定电压正负的方法电阻：电压大小为I×R ；正负：如果电流方向与回路方向一致则电压为。

电压大小为I×R ；正负：如果电流方向与回路方向相反则电压为。

复习以前知识，引入课题。

通过任务分解按步骤练习，既巩固了基尔霍夫定律，又能体会解题方法和技巧，培养解题能力和学习兴趣。

知识回顾Ⅲ第三环节：【概念掌握】（10分钟）1、支路电流法：对于一个复杂电路，先假设各支路的电流方向和回路绕行方向，再根据基尔霍夫定律列出方程式来求解各支路电流的方法叫支路电流法。

2、一般解题步骤：（假设一个具有b条支路，n个节点的复杂电路）（1）假定各支路的电流方向和回路的绕行方向；（2）用基尔霍夫电流定律列出（n-1）节点电流方程式；（3）用基尔霍夫电压定律列出［b-(n-1)］回路电压方程式；（4）代入已知数，解联立方程组，求出各支路的电流；（5）确定各支路电流的实际方向。

〖练一练〗如下图电路中，应用支路电流法求各支路的电流解：（1）假设电流方向和回路方向选择；（2）节点电流方程；（3）回路电压方程；回路1：回路2：（4）代入数据并求解；（5）确定实际方向。

通过任务学习引出本节课学习重点例题示范，引导学生掌握方法，解决难点。

ⅣⅤ第四环节：【推广应用】（5分钟）〖想一想〗如图2所示，若电源有内阻，该如何计算各支路中的电流？图2〖想一想〗如图3、图4所示，若电路结构不够规范，又该如何计算电路中各支路上的电流？第五环节：【拓展训练】（10分钟）〖练一练〗如下图所示电路，已知Ｅ1＝60V ，Ｅ2＝10V，r1＝2欧，r2＝5欧，Ｒ1＝8欧，Ｒ2＝Ｒ3＝通过思考题讲解来提高分析问题和解决问题的能力随堂练习，巩固所学知识15欧，用支路电流法求各支路上的电流。
