[电路分析]支路电流法

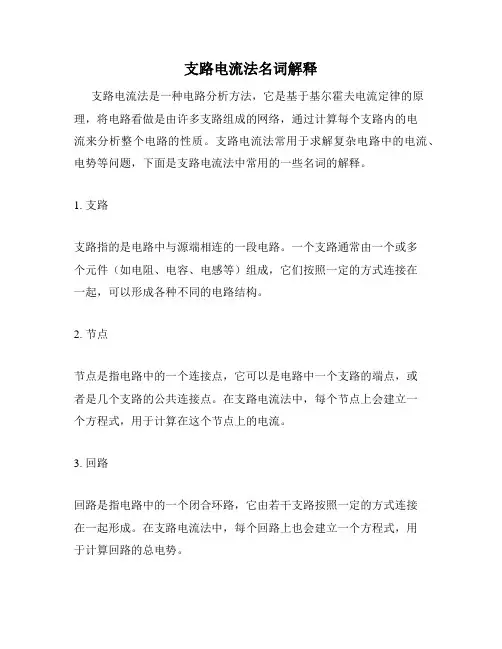

支路电流法名词解释支路电流法是一种电路分析方法，它是基于基尔霍夫电流定律的原理，将电路看做是由许多支路组成的网络，通过计算每个支路内的电流来分析整个电路的性质。

支路电流法常用于求解复杂电路中的电流、电势等问题，下面是支路电流法中常用的一些名词的解释。

1. 支路支路指的是电路中与源端相连的一段电路。

一个支路通常由一个或多个元件（如电阻、电容、电感等）组成，它们按照一定的方式连接在一起，可以形成各种不同的电路结构。

2. 节点节点是指电路中的一个连接点，它可以是电路中一个支路的端点，或者是几个支路的公共连接点。

在支路电流法中，每个节点上会建立一个方程式，用于计算在这个节点上的电流。

3. 回路回路是指电路中的一个闭合环路，它由若干支路按照一定的方式连接在一起形成。

在支路电流法中，每个回路上也会建立一个方程式，用于计算回路的总电势。

4. 支路电流支路电流是指流经一个支路的电流大小。

在支路电流法中，每个支路的电流大小可以通过修正基尔霍夫电流定律，利用欧姆定律和基尔霍夫电压定律得到。

5. 超节点超节点是指连接在电路中两个节点之间的支路中，还有其他元件直接连接在这个支路上的情况。

在支路电流法中，针对这种情况，需要将相邻的节点合并成一个超节点，以简化计算。

6. 方程组方程组是指利用基尔霍夫电流定律和基尔霍夫电压定律等数学原理建立起来的一组方程式。

在支路电流法中，每个节点和每个回路都需要建立一个方程式，通过解这些方程组，得到电路中的各种参数。

总之，支路电流法是一种十分常用的电路分析方法，它可以针对不同的电路结构，通过建立方程组，计算各个支路中的电流大小，从而得到电路的各种性质。

同时，在支路电流法中，需要对各个名词有清晰的定义和理解，才能够正确地应用这种分析方法。

支路电流法是电路分析中常用的一种方法，它通过将电路中的各支路看作是由电流驱动的电阻网络，从而简化电路分析的过程。

本文将介绍支路电流法的解题步骤及注意事项。

一、支路电流法解题步骤1. 确定支路电流方向：首先需要确定每一条支路的电流方向，可以任意假设一个方向，然后按照这个方向逐个分析各支路。

2. 建立支路电流方程：根据支路电流的方向和电路的拓扑结构，可以建立支路电流方程。

对于每一个节点，应用基尔霍夫电流定律，列出该节点处的电流方程。

3. 解方程求解支路电流：将所有的电流方程组成联立方程组，然后利用线性方程组的解法求解支路电流。

4. 求解其他电路参数：得到每条支路的电流后，可以根据欧姆定律求解电路中的其他参数，如电压和功率等。

二、支路电流法解题注意事项1. 选取合适的支路电流方向：选择合适的支路电流方向至关重要，应尽量选择与被测电压极性一致的电流方向，这样可以简化电路分析的过程。

2. 选取合适的基尔霍夫电流定律方向：在建立支路电流方程时，需要注意选取合适的基尔霍夫电流定律方向，以确保得到正确的电流方程。

3. 注意节点电流的正负表示：在列出节点处的电流方程时，应注意节点电流的正负表示，根据实际电流方向来确定正负号，避免混淆和错误的计算。

4. 检查联立方程组的约束条件：在求解支路电流的联立方程组时，应注意检查联立方程组的约束条件，确保方程组不会出现矛盾或无解的情况。

5. 对结果进行合理性检验：得到支路电流后，应对结果进行合理性检验，可以通过欧姆定律和基尔霍夫电压定律来检查求解的支路电流是否符合电路的实际情况。

通过以上步骤和注意事项，可以有效地应用支路电流法进行电路分析，并得到准确的电路参数。

支路电流法在实际工程中具有广泛的应用价值，熟练掌握支路电流法的解题方法和注意事项，对于电路分析和设计工作都具有重要的意义。

支路电流法是电路分析中常用的一种方法，它通过将电路中的各支路看作是由电流驱动的电阻网络，从而简化电路分析的过程。

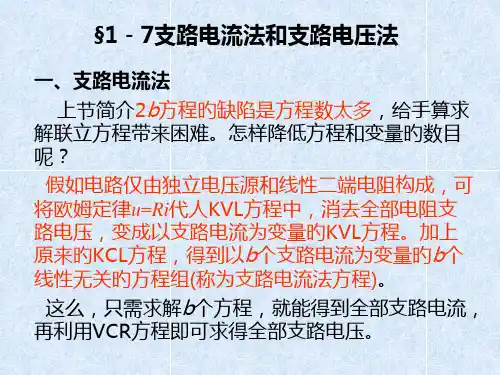

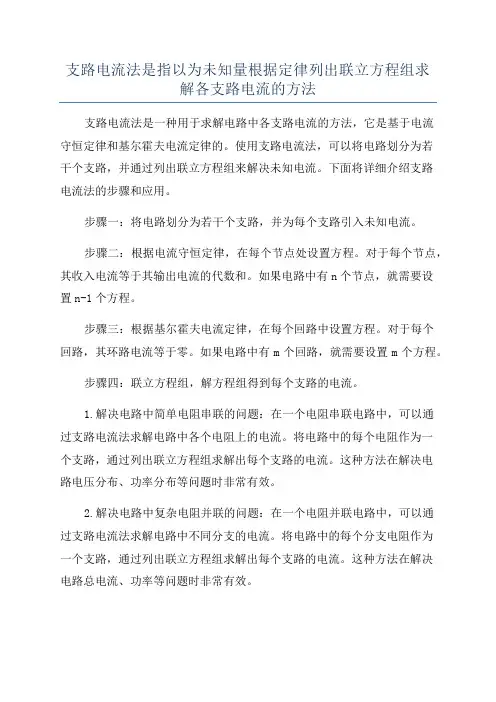

支路电流法是指以为未知量根据定律列出联立方程组求解各支路电流的方法支路电流法是一种用于求解电路中各支路电流的方法，它是基于电流守恒定律和基尔霍夫电流定律的。

使用支路电流法，可以将电路划分为若干个支路，并通过列出联立方程组来解决未知电流。

下面将详细介绍支路电流法的步骤和应用。

步骤一：将电路划分为若干个支路，并为每个支路引入未知电流。

步骤二：根据电流守恒定律，在每个节点处设置方程。

对于每个节点，其收入电流等于其输出电流的代数和。

如果电路中有n个节点，就需要设置n-1个方程。

步骤三：根据基尔霍夫电流定律，在每个回路中设置方程。

对于每个回路，其环路电流等于零。

如果电路中有m个回路，就需要设置m个方程。

步骤四：联立方程组，解方程组得到每个支路的电流。

1.解决电路中简单电阻串联的问题：在一个电阻串联电路中，可以通过支路电流法求解电路中各个电阻上的电流。

将电路中的每个电阻作为一个支路，通过列出联立方程组求解出每个支路的电流。

这种方法在解决电路电压分布、功率分布等问题时非常有效。

2.解决电路中复杂电阻并联的问题：在一个电阻并联电路中，可以通过支路电流法求解电路中不同分支的电流。

将电路中的每个分支电阻作为一个支路，通过列出联立方程组求解出每个支路的电流。

这种方法在解决电路总电流、功率等问题时非常有效。

3.适用于交流电路：支路电流法同样适用于交流电路。

交流电路中有时需要计算电路中各个分支的电流，通过支路电流法可以非常快速地求解。

通过分析各个支路的电流，可以更深入地了解交流电路的特征和性质。

总结起来，支路电流法是一种非常实用的电路分析方法，可以帮助我们求解电路中各个支路的电流。

通过分析电路的拓扑结构和应用电流守恒定律、基尔霍夫电流定律，可以列出联立方程组，从而解决电路中各个支路的电流。

支路电流法在解决简单电阻串并联问题和复杂交流电路问题上都具有广泛的应用。

支路电流法公式
支路电流法，也称为基尔霍夫电流定律，是电路中解决复杂电路的一种方法。

它利用基尔霍夫电流定律，即电路中每个节点的电流之和等于零，来求解电路中的电流。

支路电流法是解决电路分析问题的一种简单而有力的方法。

在支路电流法中，我们假设电路中的所有电流都流向一个方向，从而可以将电路中的电流分解为多个支路电流。

每个支路电流都是由节点电压和电路中的电阻计算得出的。

因此，支路电流法的基本公式是：
Ii = Vi / Ri
其中，Ii 表示第 i 个支路电流，Vi 表示第 i 个节点的电压，Ri 表示第 i 个电阻。

利用支路电流法求解电路问题，可以按照以下步骤进行：
1. 标记电路中所有的节点和支路。

2. 应用基尔霍夫电流定律，在每个节点处列出方程式。

3. 将每个支路电流表示为节点电压和电阻的函数。

4. 解方程组，求出每个支路电流。

5. 利用 Ohm 定律，计算电路中其他参数，如电压、电阻和功率等。

总之，支路电流法是一种非常有用的电路分析方法，可以帮助我们解决电路中的各种问题。

对于电路工程师来说，这是一种必备的技能。

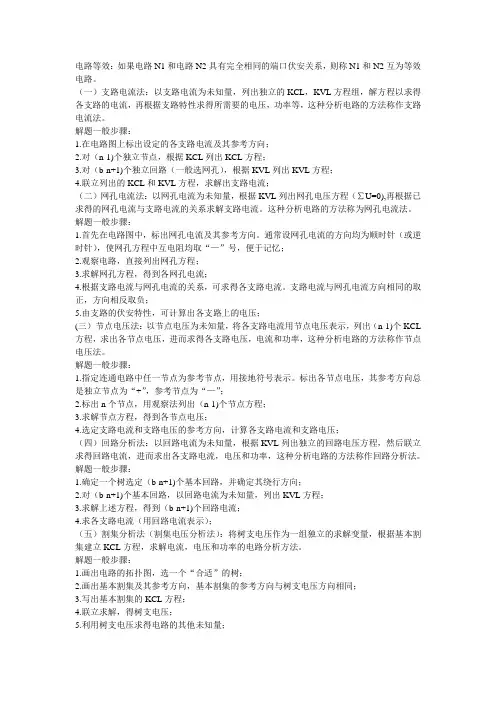

电路等效：如果电路N1和电路N2具有完全相同的端口伏安关系，则称N1和N2互为等效电路。

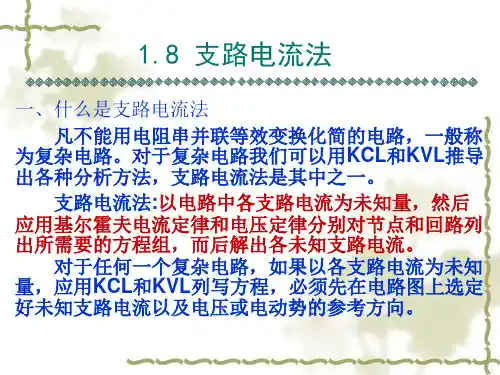

（一）支路电流法：以支路电流为未知量，列出独立的KCL，KVL方程组，解方程以求得各支路的电流，再根据支路特性求得所需要的电压，功率等，这种分析电路的方法称作支路电流法。

解题一般步骤：1.在电路图上标出设定的各支路电流及其参考方向；2.对（n-1)个独立节点，根据KCL列出KCL方程；3.对（b-n+1)个独立回路（一般选网孔），根据KVL列出KVL方程；4.联立列出的KCL和KVL方程，求解出支路电流；（二）网孔电流法：以网孔电流为未知量，根据KVL列出网孔电压方程（∑U=0),再根据已求得的网孔电流与支路电流的关系求解支路电流。

这种分析电路的方法称为网孔电流法。

解题一般步骤：1.首先在电路图中，标出网孔电流及其参考方向。

通常设网孔电流的方向均为顺时针（或逆时针），使网孔方程中互电阻均取“—”号，便于记忆；2.观察电路，直接列出网孔方程；3.求解网孔方程，得到各网孔电流；4.根据支路电流与网孔电流的关系，可求得各支路电流。

支路电流与网孔电流方向相同的取正，方向相反取负；5.由支路的伏安特性，可计算出各支路上的电压；(三）节点电压法：以节点电压为未知量，将各支路电流用节点电压表示，列出（n-1)个KCL 方程，求出各节点电压，进而求得各支路电压，电流和功率，这种分析电路的方法称作节点电压法。

解题一般步骤：1.指定连通电路中任一节点为参考节点，用接地符号表示。

标出各节点电压，其参考方向总是独立节点为“+”，参考节点为“—”；2.标出n个节点，用观察法列出（n-1)个节点方程；3.求解节点方程，得到各节点电压；4.选定支路电流和支路电压的参考方向，计算各支路电流和支路电压；（四）回路分析法：以回路电流为未知量，根据KVL列出独立的回路电压方程，然后联立求得回路电流，进而求出各支路电流，电压和功率，这种分析电路的方法称作回路分析法。

常见的电路分析讲解电路中常用电路分析方法主要有支路电流法、回路电流法、节点电压法、电源等效变换法、叠加定理、戴维南定理和诺顿定理等，每种电路分析方法的原理及其适用范围是不同的，本文主要对几种常用电路分析方法的原理、解题步骤和适用范围进行总结与分析。

一支路电流法1、什么是支路电流法以支路电流为未知量、应用基尔霍夫定律（KCL、KVL）列方程组进行求解。

2、支路电流法的解题步骤（1）确定电路中支路、节点、网孔的数目。

其中，支路个数用b表示、节点个数用n表示、网孔个数用m表示；（2）在图中标出各支路电流的参考方向，对选定的回路标出回路循行方向；（3）应用KCL对结点列出(n－1)个独立的节点电流方程；（4）应用KVL对回路列出b－(n－1)个独立的回路电压方程（通常可取网孔列出）；（5）联立求解b个方程，求出各支路电流。

3、支路电流法的适用范围如果用手工进行计算时，一般适用于支路个数不大于3的情况下，用手工计算方程组比较方便，如果支路个数大于3的情况下用手工计算就比较麻烦了。

支路个数较多的情况下可以用矩阵结合matlab进行计算。

二节点电压法采用回路电流法。

对于b个支路，n个节点的电路，只需列出[b-(n-1)]个方程，即网孔m个数方程，就可以解出各个支路电流，比支路电流法要方便的多。

但是有时存在这样的电路，即支路较多而节点较少的电路。

如下图电路中，有5条支路，2个节点，若用回路电流法求解，也需列出4个独立方程式，如果采用节点电压法则更加方便求解。

1、什么是节点电压法以基尔霍夫电流定律为基础，先求出各节点与参考点之间的电压，然后运用欧姆定律求出各支路电流的方法。

2、节点电压法计算步骤本文主要讨论两节点电路，节点电压法计算步骤如下。

（1）选定电路中一个节点为参考节点用接地符号表示，另一个节点的节点电位作为电路变量。

（2）列写关于节点电位的节点电压方程，如下式所示。

式中，分子表示电源的电流的代数和，电源电流有两部分构成，一部分是电压源的输出的电流等于电压源的数值除以其串联的电阻；另一部分电流源输出的电流。

简述支路电流法的概念及其特点
支路电流法是一种常用的电路分析方法，其特点是采用等效电路和支路电流来分析电路中的参数。

概念：
支路电流法是一种电路分析方法，其基本思想是通过改变参考支路（一般称为支路电流）以及在其中实施的电流和电压测量，来分析电路中的参数，求解电路的未知参数，甚至完全分析电路的工作状态。

特点：
1、简单易操作：支路电流法只要做几次测量就可以完成，不需要复杂的电路计算。

2、可以方便地处理复杂的电路：由于采用的是等效电路，它可以很方便地处理复杂的电路，而不需要复杂的数学计算。

3、可以有效地求解电路中未知参数：只需经过几次测量，就可以有效地求解电路中未知参数，如未知电阻，未知电容等等。

4、极大地减少分析过程中计算量：支路电流法在求解电路参数的过程中，通常都是用等效电路，大大减少分析过程中计算量，从而显著提高分析效率。

- 1 -。
