下载文档原格式
低碳镁碳砖的应用研究作者：秦宇伦来源：《科技风》2016年第22期摘要：镁砂和石墨是传统镁碳砖的主要成分。
相比其他材质的砖块，镁碳砖具有更高水平的抗热性和抗渣性。
随着我国社会成员精神文明素质水平的不断提升，生态环境可持续发展的理念逐渐深入人心。
在传统镁碳砖的基础之上，更能适应社会可持续发展理念的新型低碳镁碳砖逐渐被人们研究出来。
抗侵蚀、抗氧化的低碳镁碳砖，被更加广泛的应用在我们日常工作和学习生活中的方方面面。
关键词：低碳镁碳砖；应用；研究抗氧化和抗腐蚀的新型低碳镁碳砖更能适应现今社会，在全球范围内普遍提倡的低碳经济的发展需求。
新型低碳镁碳砖凭借其耐腐蚀和抗氧化的固有特点，被人们广泛的应用在了包钢精炼等一系列生产过程之中。
但由于我国目前对于新型低碳镁碳砖在现实生产生活中的应用，正处在并将长期处于不断学习和探索的初期发展阶段。
在低碳镁碳砖的应用过程中，不可避免的还存在一系列的弊端和问题。
一、低碳镁碳砖的应用现状新型低碳镁碳砖是在我国传统镁碳砖的研制和应用的基础上，相关专家学者经过一系列的研究和深入探索，新研制出来的一种低碳、低消耗、少污染的建筑应用材料。
相比传统有石墨和镁砂构成的镁碳砖，新型低碳镁碳砖在石墨和镁砂的构成比例上做出了一定程度的调节。
在新型低碳镁碳砖中，用大结晶状态的镁砂以及含碳量接近百分之百的天然石墨作为镁碳砖的主要制作原料。
并在镁砂和含碳量的基础上，加入适量的粉状铝和硅作为新型低碳镁碳砖的抗氧化剂。
用树脂作为低碳镁碳砖的粘着结合剂。
通过这种生产组合方式生产出来的低碳镁碳砖无论是在相应的抗氧化、抗腐蚀强度上，还是在镁碳砖的使用寿命上，都远远高于传统煤炭砖。
新型低碳镁碳砖的使用寿命甚至可以在传统镁碳砖使用寿命的基础上延长四分之一。
但在新型低碳镁碳砖的的生产应用过程之中，不可避免的也会出现一系列的弊端和问题。
热震稳定性能以及抗渣性能的普遍下降，是新型低碳镁碳砖在应用过程中最常见的问题，由于新型低碳镁碳砖中碳含量的大幅度降低。

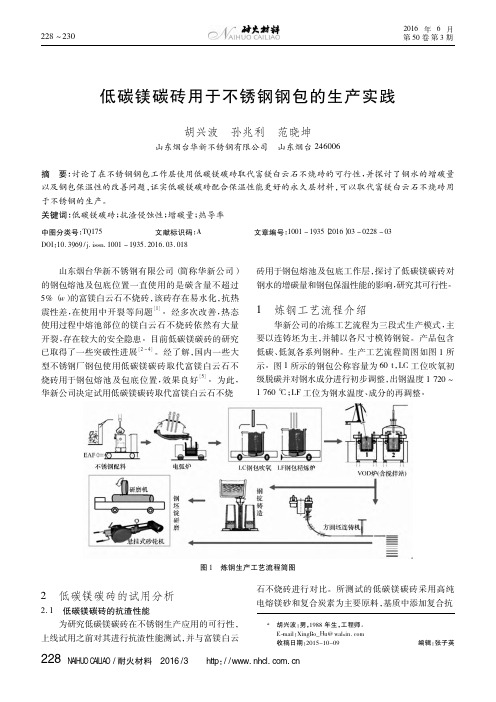

镁碳砖开发及其在钢包渣线的应用河北瀛都复合材料有限公司王丕轩孙志红摘要：概述了镁碳砖的发展概况、生产过程及在钢包渣线的应用，并对其发展前景进行了展望。
关键词：镁碳砖；渣线；低碳化；精炼11镁碳砖发展概况MgO–C砖是20世纪70年代兴起的新型耐火材料，最早由日本九洲耐火材料公司渡边明首先开发，它是以镁砂（高温烧结镁砂或电熔镁砂）和碳素材料为原料，用各种碳质结合剂制成的耐火材料。
由于MgO–C砖具有耐火度高、抗热震性优良和抗侵蚀能力强等优良特性而被广泛应用于钢铁企业，如转炉炼钢和电炉炼钢[1]。
在日本研发出树脂结合MgO–C砖后，西欧开发了沥青结合的MgO–C砖，其残碳量约为10%，由于价格低于树脂结合MgO–C砖，故被成功地用于水冷电炉中的高温热点部位，同时也用于转炉。
我国在1980前后年开始研究含碳耐火材料[2]，并被列入国家“七五”(1985~1989)科技攻关项目。
1987年鞍钢三炼钢厂在转炉上试用MgO–C砖后，仅用一年时间就超额完成了“七五”转炉炉龄达千次的攻关目标。
发展到目前，全国各大中小钢厂已普遍推广使用MgO–C 质耐火材料作为转炉和电炉的炉衬。
随着冶炼技术的进步对耐火材料的新要求，低碳镁碳耐火材料成为镁碳耐火材料新的发展热点。

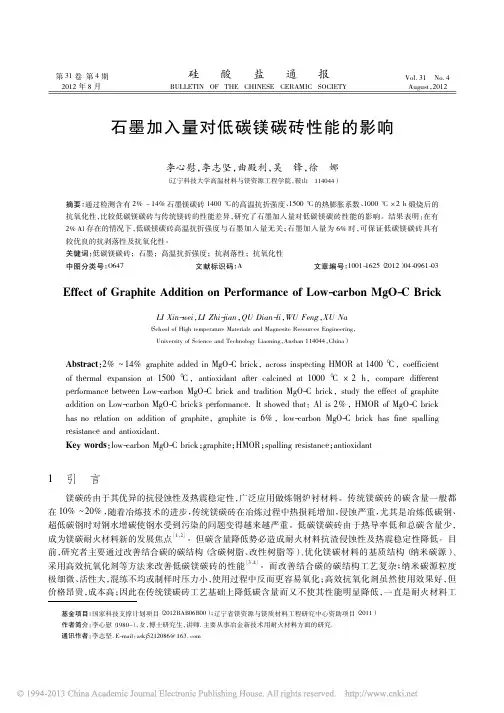

低碳MgO–C砖一般是指总含碳量不超过8%、由镁砂与石墨通过有机结合剂结合而成的MgO–C砖，降低碳含量可明显降低材料的热导率[3]。
近年来，对精炼钢包用低碳量、性能优异的低碳镁碳砖的开发受到国内外业界的重视，这方面的研究开发工作已取得一定的成果，展现了良好的发展前景。
2 镁碳砖的生产过程2.1 原料MgO–C砖的主要原料包括电熔镁砂或烧结镁砂、鳞片状石墨、有机结合剂以及抗氧化剂。
2.1.1 镁砂镁砂是生产MgO–C砖的主要原料，有电熔镁砂和烧结镁砂之分。
电熔镁砂与烧结镁砂相比具有方镁石结晶粒粗大、颗粒体积密度大等优点，是生产镁碳砖中主要选用的原料。
生产普通镁质耐火材料，对镁砂原料要求主要具有高温强度和耐侵蚀性能,因此注重镁砂的纯度及化学成分中的C/S比和B2O3含量。
镁碳砖开发及其在钢包渣线的应用河北瀛都复合材料有限公司王丕轩孙志红摘要：概述了镁碳砖的发展概况、生产过程及在钢包渣线的应用，并对其发展前景进行了展望。
关键词：镁碳砖；渣线；低碳化；精炼11镁碳砖发展概况MgO–C砖是20世纪70年代兴起的新型耐火材料，最早由日本九洲耐火材料公司渡边明首先开发，它是以镁砂（高温烧结镁砂或电熔镁砂）和碳素材料为原料，用各种碳质结合剂制成的耐火材料。
由于MgO–C砖具有耐火度高、抗热震性优良和抗侵蚀能力强等优良特性而被广泛应用于钢铁企业，如转炉炼钢和电炉炼钢[1]。
在日本研发出树脂结合MgO–C砖后，西欧开发了沥青结合的MgO–C砖，其残碳量约为10%，由于价格低于树脂结合MgO–C砖，故被成功地用于水冷电炉中的高温热点部位，同时也用于转炉。
我国在1980前后年开始研究含碳耐火材料[2]，并被列入国家“七五”(1985~1989)科技攻关项目。
1987年鞍钢三炼钢厂在转炉上试用MgO–C砖后，仅用一年时间就超额完成了“七五”转炉炉龄达千次的攻关目标。
发展到目前，全国各大中小钢厂已普遍推广使用MgO–C 质耐火材料作为转炉和电炉的炉衬。
随着冶炼技术的进步对耐火材料的新要求，低碳镁碳耐火材料成为镁碳耐火材料新的发展热点。
低碳MgO–C砖一般是指总含碳量不超过8%、由镁砂与石墨通过有机结合剂结合而成的MgO–C砖，降低碳含量可明显降低材料的热导率[3]。
近年来，对精炼钢包用低碳量、性能优异的低碳镁碳砖的开发受到国内外业界的重视，这方面的研究开发工作已取得一定的成果，展现了良好的发展前景。
2 镁碳砖的生产过程2.1 原料MgO–C砖的主要原料包括电熔镁砂或烧结镁砂、鳞片状石墨、有机结合剂以及抗氧化剂。
2.1.1 镁砂镁砂是生产MgO–C砖的主要原料，有电熔镁砂和烧结镁砂之分。
电熔镁砂与烧结镁砂相比具有方镁石结晶粒粗大、颗粒体积密度大等优点，是生产镁碳砖中主要选用的原料。
生产普通镁质耐火材料，对镁砂原料要求主要具有高温强度和耐侵蚀性能,因此注重镁砂的纯度及化学成分中的C/S比和B2O3含量。
镁碳砖介绍镁碳砖是70年代初出现的，先是在超高功率电炉，接着在转炉、炉外精炼炉上使用，获得了非常好的效果。
由此，人们才认识到石墨、碳素材料和高温耐火氧化物之间结合所产生的作用。
断裂韧性差、高温剥落、抗渣渗透性差，这是高温烧成耐火制品的致命缺点，含碳耐火制品的出现突破了这些弱点。
在镁碳砖中氧化镁和石墨之间彼此相互包裹，不存在传统概念中的所谓烧结；石墨具有热传导系数高，弹性模量低，热膨胀系数小，不容易被熔渣浸润等优点，因此，由于石黑的引入，使炉衬耐火制品的断裂韧性和抗渣渗透性有本质的改善。
镁碳砖的主要特征是在微观结构上形成碳的结合物，这种结合是由有机结合剂在高温下结焦碳化形成的。
镁碳砖是一种不烧制品，其理化指标为：MgO70～85％，C l0～20％，显气孔率≤3％，体积密度2.87g／cm3，耐压强度40～50MPa，1400℃抗折强度l0～15MPa。
影响镁碳砖性能的工艺因素主要有原料、结合剂、添加剂等。
1．镁砂国外最初生产镁碳砖时采用的是高纯烧结镁砂，随着对镁碳砖使用过程的深入研究发现，高温下有如下反应：MgO+C→Mg↑+CO↑这个反应一般在1650℃开始，到l750℃时反应加剧，这是镁碳砖使用过程中损耗的重要原因之一，也是镁碳砖在1700℃以上使用损耗明显加剧的原因。
镁砂中的杂质SiO2，Fe2O3 等对上述反应有促进作用，因此，希望镁砂有较高的纯度。
电熔镁砂相对烧结镁砂来说，结晶结构更完整，对碳的还原作用也更稳定，特别是大结晶电熔镁砂这些特征表现得更为突出，所以镁碳砖的生产开始转向使用电熔镁砂。
考虑到碳的结合状态和结合剂的浸润性，也可以电熔镁砂烧结镁砂混合使用。
我国的镁碳砖基本上是使用电熔镁砂。
镁碳砖的使用结果表明，用MgO含量高、方镁石相结晶颗粒大、钙硅比大于2的镁砂，生产镁碳砖效果最好。
2．石墨石墨是镁碳砖中另一个基本组分。
石墨具有很好的耐火材料基本特性，主要理化指标：固定碳85％～98％，灰分13％～2％(主要成分SiO2，Al2O3等)，相对密度2．09～2．23，熔点3640K(挥发)。
低碳镁碳砖的实验研究1镁碳砖发展概况MgO–C砖是20世纪70年代兴起的新型耐火材料，最早由日本九洲耐火材料公司渡边明首先开发，它是以镁砂（高温烧结,具有耐火度高、抗热震性优良和抗侵蚀能力强等优良特性而被广泛应用于钢铁企业，如转炉炼钢和电炉炼钢[1]。
我国在1980前后年开始研究含碳耐火材料[2]，并被列入国家“七五”(1985~1989)科技攻关项目。
1987年鞍钢三炼钢厂在转炉上试用MgO–C砖后，仅用一年时间就超额完成了“七五”转炉炉龄达千次的攻关目标。
发展到目前，全国各大中小钢厂已普遍推广使用MgO–C 质耐火材料作为转炉和电炉的炉衬。
随着冶炼技术的进步对耐火材料的新要求，低碳镁碳耐火材料成为镁碳耐火材料新的发展热点。
低碳MgO–C砖一般是指总含碳量不超过8%、由镁砂与石墨通过有机结合剂结合而成的MgO–C砖，降低碳含量可明显降低材料的热导率[3]。
近年来，对精炼钢包用低碳量、性能优异的低碳镁碳砖的开发受到国内外业界的重视，这方面的研究开发工作已取得一定的成果，展现了良好的发展前景。
镁碳砖既保持了碱性耐火材料的优点，同时又彻底改变了以往碱性耐火材料中耐剥落性能差，容易吸收炉渣等的固有缺点，如图12 镁碳砖的生产过程影响镁碳砖性能的工艺因素主要有原料、结合剂、添加剂等。
2.1 原料MgO–C砖的主要原料包括电熔镁砂或烧结镁砂、鳞片状石墨、有机结合剂以及抗氧化剂。
2.1.1 镁砂镁砂是生产MgO–C砖的主要原料，有电熔镁砂和烧结镁砂之分。
电熔镁砂与烧结镁砂相比具有方镁石结晶粒粗大、颗粒体积密度大等优点，是生产镁碳砖中主要选用的原料。
生产普通镁质耐火材料，对镁砂原料要求主要具有高温强度和耐侵蚀性能,因此注重镁砂的纯度及化学成分中的C/S比和B2O3含量。
随着冶金工业的发展，冶炼条件日益苛刻，在冶金设备（转炉、电炉、钢包等）上应用的MgO–C砖所用的镁砂，除了化学成分外，在组织结构方面，还要求高密度和大结晶。
