镁碳砖1

钢包用耐火材料1 镁碳砖2 镁碳砖3 镁铝碳砖4 镁钙碳砖5 铝镁无碳砖6 自流浇注料7 永久层整体浇注料8 工作层浇注料9 上下水口10 水口座砖11 高温烧成滑板12 耐火泥浆镁碳砖系列我公司的镁碳砖系列产品采用高纯、高致密镁砂或大结晶电熔镁砂和鳞片石墨为主要原料,添加适量的抗氧化剂,以酚醛树脂为结合剂,经高压成型和低温热处理制成;该系列产品具有耐火度高、强度高、抗渣性好、热震稳定性好等优点,主要用于钢包包壁、包底、渣线部位,并可根据具体生产情况选择不同牌号的产品;镁碳砖主要理化指标牌号Hger-MT-10A/B/C Hger-MT-12A/B/C Hger-MT-14A/B/CA B C A B C A B CMgO％≥80 78 76 78 76 74 76 74 72C％≥10 10 10 12 12 12 14 14 14显气孔率％≤4 5 6 4 5 6 4 5 6 体积密度/≥耐压强度/MPa≥40 35 30 40 35 30 40 35 30 高温抗折强度/MPa≥8 7 6 8 7 6 12 10 81450℃,30min应用钢包包壁、包底、渣线镁铝碳砖系列我公司的镁铝碳砖系列产品采用电熔镁砂、电熔刚玉和大鳞片石墨为主要原料,以酚醛树脂为结合剂,经高压成型制成,具有强度高、抗侵蚀、抗冲刷等优点,主要用于钢包包壁、包底部位;镁铝碳砖主要理化指标牌号Hger-MLT50Hger-MLT60Hger-MLT65Hger-MLT70Hger-MLT75Hger-MLT80MgO％≥50 60 65 70 75 80AL2O3％≥30 20 15 10 8 4C％≥8 8 8 8 8 8显气孔率％≤8 8 8 8 8 8体积密度/≥耐压强度/MPa≥35 40 40 40 40 45应用钢包包壁、包底铝镁碳砖系列我公司的铝镁碳砖系列产品采用刚玉、尖晶石、特级铝矾土、优质镁砂和鳞片石墨为主要原料,以酚醛树脂为结合剂,经高压成型制成,具有抗冲刷、耐侵蚀、抗剥落等优点,主要用于钢包包壁、包底部位;铝镁碳砖主要理化指标牌号Hger-LMT60Hger-LMT65AHger-LMT65BHger-LMT70AL2O3％≥60 65 65 70MgO％≥16 12 12 4C％≥8 8 8 8显气孔率％≤8 8 8 8体积密度/≥耐压强度40 40 40 40/MPa≥应用钢包包壁、包底镁钙碳砖我公司的镁钙碳砖产品采用特种含钙材料为原料,以特种树脂为结合剂,经特殊防水化工艺制成;主要用于精炼钢包,可在使用过程中吸附钢水中非金属夹杂物从而起到净化钢水的目的;镁钙碳砖主要理化指标牌号Hger-MCC-8 Hger-MCC-10 Hger-MCC-12MgO％74 72 70≥CaO％8 10 12≥10 10 10C％≥显气孔率％≤6 6 6体积密度/≥耐压强度/MPa≥35 35 35应用洁净钢精炼钢包工作衬铝镁无碳砖我公司的铝镁无碳砖产品采用刚玉、铝镁尖晶石和电熔镁砂为主要原料主要原料,以特殊试剂和少量固体树脂为结合剂制成;主要用于无碳钢包包壁和包底,可以减少钢水冶炼时的污染;铝镁无碳砖主要理化指标牌号Hger-W1 Hger-W2 Hger-W3AL2O3％≥70 70 60MgO％≥10 12 15显气孔率％≤16 16 16体积密度/≥耐压强度/MPa≥60 60 60线变化率1550℃3h,％~+ ~+ ~+应用洁净钢精炼钢包工作衬自流浇注料我公司的自流浇注料有刚玉质和莫来石质,具有流动性好、凝固时间合理、省时省力、强度高、寿命长、耐高温、热震稳定性好、耐冲刷和抗侵蚀等优点;刚玉质适用于钢包包底及座砖周围、电炉炉顶填缝；莫来石质适用于钢包和中包永久衬,自流浇注料还可以采用机械化施工;自流浇注料主要理化高铝质刚玉质牌号Hger-ZL-1 Hger-ZL-2 Hger-ZL-3AL2O3％≥50 60 AL2O3+ MgO％≥90体积密度/≥110℃16h110℃16h1350℃3h1500℃3h耐压强度MPa≥110℃16h 5 6 110℃16h301350℃3h7 9 1500℃3h90抗折强度MPa≥110℃16h30 40 110℃16h 41350℃3h50 60 1500℃3h12施工加水量％7-9 ±用途钢包中包永久衬钢包包底座砖、周围填缝永久层整体浇注料我公司的永久层浇注料采用刚玉,优质矾土,微粉为主要原料,具有施工性能好、强度高、体积稳定、使用寿命长等特点;适用于大中小型钢包永久层浇注使用;永久层整体注料主要理化牌号Hger-JZ-1 Hger-JZ-2Hger-JZ-3Hger-JZ-4Hger-JZ-5AL2O3％≥65 70 75 80 85 体积密度/≥110℃24h耐压强度/MPa≥110℃24h35 40 40 40 45耐压强度/MPa≥1550℃3h45 45 50 55 60线变化率％1550℃3h～+ ～+ ～+ ～+ ～+施工加水量6-7 6-7 6-7 5-6 5-6 应用钢包永久层工作层浇注料我公司的工作层注料以刚玉、镁铝尖晶石、电熔镁砂等为主要原料,采用超微粉技术,通过添加优良结合剂和高效外加剂制成,具有施工性能好、强度高、体积稳定性好、热震稳定性好、耐冲刷和抗侵蚀等优点;使用此产品可以减少耐火材料消耗,节约能源,降低成本,适用于普通钢包、精炼钢包和电炉钢包的工作衬选用;工作层浇注料主要理化牌号Hger-LMJ-1 Hger-LMJ-2 Hger-LMJ-2AL2O3％≥85 80 75MgO％≥3～10 5～15 6～18 体积密度/≥耐压强度/MPa≥110℃24h35 30 25耐压强度/MPa≥1550℃3h70 65 55线变化率1550℃3h,％+～+ +～+ +～+ 应用大型钢包工作衬中小型钢包工作衬上下水口我公司的钢包上下水口采用刚玉﹑尖晶石为主要原料,加入大鳞片石墨,以酚醛树脂为结合剂制成;具有热真稳定性优良、抗氧化性能突出、抗冲刷能力突出等优点;上下水口主要理化牌号Hger-LT Hger-GYJC Hger-GGY Hger-MTAL2O3％≥70 75 80 --MgO％≥-- -- -- 75 C％≥5 5 5 5体积密度/≥显气孔率/％≤10 10 10 10耐压强度/MPa≥60 80 110 45应用90吨以下钢包90吨以上钢包60吨以下钢包水口座砖我公司的水口座砖主要有刚玉质﹑刚玉尖晶石质﹑铬刚玉质,具有高温性能优良、结构稳定、抗冲刷、耐侵蚀、热真稳定性好等优点;上下水口座砖主要理化牌号Hger-GGYZ-1 Hger-GGYZ-2 Hger-GJZ Hger-MTZAL2O3％≥70 80 75 -- MgO％≥-- -- 5 75Cr2O3％2-5 2-5 --体积密度/≥显气孔率/％≤10 10 10 10耐压强度/MPa≥60 80 120 45应用90吨以上钢包90吨以下钢包座砖高温烧成滑板砖我公司的高温烧成滑板主要有铝碳质、铝锆碳质、镁尖晶石质,具有强度高、耐冲刷、热真稳定性好等优点;高温烧成滑板主要理化牌号Hger-LT-1 Hger-LT-2 Hger-LGT Hger-MJJAL2O3％≥70 80 75 --MgO％≥-- -- -- 80ZrO2％≥-- -- 5 -- C％≥6 5 5 -- 体积密度/≥显气孔率/％≤10 10 10 10 耐压强度/MPa≥90 100 120 60应用90吨以上钢包一次90吨以上钢包两次90以上钢包两次以上超低碳钢、不锈钢等耐火泥浆我公司的耐火泥浆主要有刚玉质、高铝质、铬刚玉质、铝镁质等,具有凝固时间适中、粘度高、高温性能好等优点;耐火泥浆主要理化牌号Hger-GY Hger-LGY Hger-GL Hger-LMAL2O3％≥88 -- 85 --AL2O3+MgO％≥-- -- -- 85AL2O3+Cr2O3％≥-- 88 -- --冷态抗折粘度强度≥耐火度℃≥1690 1690 1690 1690 粘结时间min1-3 1-3 1-3 1-3应用钢包上水口、滑板、透气砖等耐材砌筑钢包工作层耐材砌筑钢包永久层保温层耐材砌筑。

镁碳砖捣打料标准下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!镁碳砖在工业中被广泛应用，其捣打料标准对于生产制造起着至关重要的作用。

镁碳砖开发及其在钢包渣线的应用河北瀛都复合材料有限公司王丕轩孙志红摘要：概述了镁碳砖的发展概况、生产过程及在钢包渣线的应用，并对其发展前景进行了展望。

关键词：镁碳砖；渣线；低碳化；精炼11镁碳砖发展概况MgO–C砖是20世纪70年代兴起的新型耐火材料，最早由日本九洲耐火材料公司渡边明首先开发，它是以镁砂（高温烧结镁砂或电熔镁砂）和碳素材料为原料，用各种碳质结合剂制成的耐火材料。

由于MgO–C砖具有耐火度高、抗热震性优良和抗侵蚀能力强等优良特性而被广泛应用于钢铁企业，如转炉炼钢和电炉炼钢[1]。

在日本研发出树脂结合MgO–C砖后，西欧开发了沥青结合的MgO–C砖，其残碳量约为10%，由于价格低于树脂结合MgO–C砖，故被成功地用于水冷电炉中的高温热点部位，同时也用于转炉。

我国在1980前后年开始研究含碳耐火材料[2]，并被列入国家“七五”(1985~1989)科技攻关项目。

1987年鞍钢三炼钢厂在转炉上试用MgO–C砖后，仅用一年时间就超额完成了“七五”转炉炉龄达千次的攻关目标。

发展到目前，全国各大中小钢厂已普遍推广使用MgO–C 质耐火材料作为转炉和电炉的炉衬。

随着冶炼技术的进步对耐火材料的新要求，低碳镁碳耐火材料成为镁碳耐火材料新的发展热点。

低碳MgO–C砖一般是指总含碳量不超过8%、由镁砂与石墨通过有机结合剂结合而成的MgO–C砖，降低碳含量可明显降低材料的热导率[3]。

近年来，对精炼钢包用低碳量、性能优异的低碳镁碳砖的开发受到国内外业界的重视，这方面的研究开发工作已取得一定的成果，展现了良好的发展前景。

2 镁碳砖的生产过程2.1 原料MgO–C砖的主要原料包括电熔镁砂或烧结镁砂、鳞片状石墨、有机结合剂以及抗氧化剂。

2.1.1 镁砂镁砂是生产MgO–C砖的主要原料，有电熔镁砂和烧结镁砂之分。

电熔镁砂与烧结镁砂相比具有方镁石结晶粒粗大、颗粒体积密度大等优点，是生产镁碳砖中主要选用的原料。

生产普通镁质耐火材料，对镁砂原料要求主要具有高温强度和耐侵蚀性能,因此注重镁砂的纯度及化学成分中的C/S比和B2O3含量。

2023年镁碳砖市场分析：全球镁碳砖市场规模达到5.5亿美元网讯，在钢铁、非金属等工业的进展，镁碳砖市场需求不断增加。

中国、美国、日本、韩国和欧洲等地区是全球最大的镁碳砖市场。

镁碳砖是一种新型耐火材料，由氧化镁、煤焦沥青和碳黑等原材料经过高温烧结制成。

镁碳砖具有高强度、高温稳定性好、耐腐蚀性强、导热性能好等优点，可广泛应用于冶金、化工、耐火材料等行业。

数据显示，2022年全球镁碳砖市场规模达到5.5亿美元，估计到2025年市场规模将增长至7.2亿美元。

全球镁碳砖市场主要分布在欧美、亚太和中东地区，其中亚太地区市场规模最大。

市场驱动因素冶金和玻璃工业的增长：随着全球经济的增长，冶金和玻璃工业的需求也在增加，从而推动了镁碳砖市场的增长。

高温熔炼技术的进展：随着技术的进步，高温熔炼工艺的应用越来越广泛，从而增加了镁碳砖的需求。

镁碳砖的优越性能：镁碳砖具有高温强度、耐腐蚀性和耐磨损性等优越性能，因此广泛应用于高温炉和窑等工业设备中。

市场挑战因素高成本：镁碳砖的生产成本较高，这可能会限制市场增长。

环保问题：传统的镁碳砖制造过程可能会产生大量的二氧化碳和其他污染物，这可能会影响市场增长。

市场地区分析亚太地区：占据了全球镁碳砖市场的主导地位，这主要归因于该地区冶金和玻璃工业的快速增长。

中国镁碳砖市场快速进展，是全球主要的生产和消费地区之一。

欧洲地区：目前市场规模较小，但估计在将来几年内将连续增长。

北美地区：市场增长缓慢，但随着该地区冶金和玻璃工业的增长，可能会增加镁碳砖的需求。

市场竞争分析全球镁碳砖市场竞争激烈，主要的市场参加者包括Magnezit Group、RHI Magnesita、SAIL、Krosaki HarimaCorporation和Imerys等。

这些公司通过不断的研发和创新，以及扩大产品线和提高生产力量来保持竞争力。

此外，市场上还有一些小型公司和本地制造商，它们通过供应定制化的镁碳砖产品来吸引客户。

镁碳砖介绍镁碳砖是70年代初出现的，先是在超高功率电炉，接着在转炉、炉外精炼炉上使用，获得了非常好的效果。

由此，人们才认识到石墨、碳素材料和高温耐火氧化物之间结合所产生的作用。

断裂韧性差、高温剥落、抗渣渗透性差，这是高温烧成耐火制品的致命缺点，含碳耐火制品的出现突破了这些弱点。

在镁碳砖中氧化镁和石墨之间彼此相互包裹，不存在传统概念中的所谓烧结；石墨具有热传导系数高，弹性模量低，热膨胀系数小，不容易被熔渣浸润等优点，因此，由于石黑的引入，使炉衬耐火制品的断裂韧性和抗渣渗透性有本质的改善。

镁碳砖的主要特征是在微观结构上形成碳的结合物，这种结合是由有机结合剂在高温下结焦碳化形成的。

镁碳砖是一种不烧制品，其理化指标为：MgO70～85％，C l0～20％，显气孔率≤3％，体积密度2.87g／cm3，耐压强度40～50MPa，1400℃抗折强度l0～15MPa。

影响镁碳砖性能的工艺因素主要有原料、结合剂、添加剂等。

1．镁砂国外最初生产镁碳砖时采用的是高纯烧结镁砂，随着对镁碳砖使用过程的深入研究发现，高温下有如下反应：MgO+C→Mg↑+CO↑这个反应一般在1650℃开始，到l750℃时反应加剧，这是镁碳砖使用过程中损耗的重要原因之一，也是镁碳砖在1700℃以上使用损耗明显加剧的原因。

镁砂中的杂质SiO2，Fe2O3 等对上述反应有促进作用，因此，希望镁砂有较高的纯度。

电熔镁砂相对烧结镁砂来说，结晶结构更完整，对碳的还原作用也更稳定，特别是大结晶电熔镁砂这些特征表现得更为突出，所以镁碳砖的生产开始转向使用电熔镁砂。

考虑到碳的结合状态和结合剂的浸润性，也可以电熔镁砂烧结镁砂混合使用。

我国的镁碳砖基本上是使用电熔镁砂。

镁碳砖的使用结果表明，用MgO含量高、方镁石相结晶颗粒大、钙硅比大于2的镁砂，生产镁碳砖效果最好。

2．石墨石墨是镁碳砖中另一个基本组分。

石墨具有很好的耐火材料基本特性，主要理化指标：固定碳85％～98％，灰分13％～2％(主要成分SiO2，Al2O3等)，相对密度2．09～2．23，熔点3640K(挥发)。

镁碳砖和镁铬砖镁碳砖和镁铬砖是两种常见的高温材料，具有很好的耐火性能和热导率。

本文将分别介绍镁碳砖和镁铬砖的特点和应用领域。

一、镁碳砖镁碳砖是一种由镁粉和石墨粉为主要原料制成的耐火材料。

它具有优良的耐火性能和热导率，是一种理想的高温材料。

镁碳砖的主要特点如下：1. 高温性能优异：镁碳砖在高温下仍能保持较好的稳定性，具有较高的抗渣侵蚀能力和耐火性能。

2. 良好的热导率：镁碳砖的热导率较高，能够有效传导热量，提高材料的热传导性能。

3. 耐磨性强：镁碳砖具有较高的硬度和耐磨性，能够抵抗磨损和冲击。

基于以上特点，镁碳砖在多个领域有着广泛的应用。

1. 钢铁冶炼：镁碳砖可用于钢铁冶炼炉的内衬和底部，能够承受高温和腐蚀性气体的侵蚀，延长炉子的使用寿命。

2. 氧化铝电解槽：镁碳砖可用于氧化铝电解槽的内衬，能够承受高温和化学腐蚀，保护槽体不受侵蚀。

3. 环保炉窑：镁碳砖可用于环保炉窑的内衬，具有良好的耐火性能和抗腐蚀能力，能够适应高温和腐蚀性气体的工作环境。

二、镁铬砖镁铬砖是一种由镁粉和铬矿粉为主要原料制成的耐火材料。

它具有高温抗火性能和优良的耐腐蚀性能，是一种常见的高温材料。

镁铬砖的主要特点如下：1. 耐火性能优异：镁铬砖具有较高的耐火温度和抗渣侵蚀能力，能够在高温下保持稳定性。

2. 耐腐蚀性强：镁铬砖对酸性和碱性物质具有较好的抵抗能力，能够在腐蚀性环境中长时间工作。

3. 稳定的热导率：镁铬砖具有较稳定的热导率，能够有效传导热量，提高材料的热传导性能。

基于以上特点，镁铬砖在多个领域有着广泛的应用。

1. 氧化铝电解槽：镁铬砖可用于氧化铝电解槽的内衬，具有良好的耐火性能和耐腐蚀性能，能够保护槽体不受侵蚀。

2. 钢铁冶炼：镁铬砖可用于钢铁冶炼炉的内衬和底部，具有较高的耐火性能和抗腐蚀能力，延长炉子的使用寿命。

3. 环保炉窑：镁铬砖可用于环保炉窑的内衬，具有良好的耐火性能和抗腐蚀能力，能够适应高温和腐蚀性气体的工作环境。

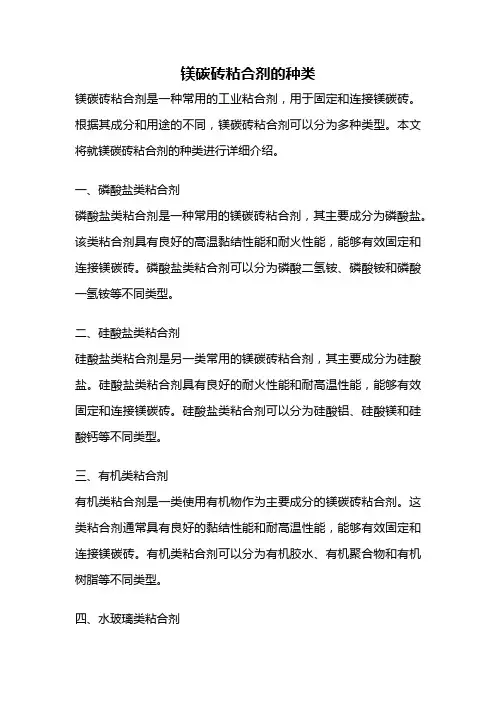

镁碳砖粘合剂的种类镁碳砖粘合剂是一种常用的工业粘合剂，用于固定和连接镁碳砖。

根据其成分和用途的不同，镁碳砖粘合剂可以分为多种类型。

本文将就镁碳砖粘合剂的种类进行详细介绍。

一、磷酸盐类粘合剂磷酸盐类粘合剂是一种常用的镁碳砖粘合剂，其主要成分为磷酸盐。

该类粘合剂具有良好的高温黏结性能和耐火性能，能够有效固定和连接镁碳砖。

磷酸盐类粘合剂可以分为磷酸二氢铵、磷酸铵和磷酸一氢铵等不同类型。

二、硅酸盐类粘合剂硅酸盐类粘合剂是另一类常用的镁碳砖粘合剂，其主要成分为硅酸盐。

硅酸盐类粘合剂具有良好的耐火性能和耐高温性能，能够有效固定和连接镁碳砖。

硅酸盐类粘合剂可以分为硅酸铝、硅酸镁和硅酸钙等不同类型。

三、有机类粘合剂有机类粘合剂是一类使用有机物作为主要成分的镁碳砖粘合剂。

这类粘合剂通常具有良好的黏结性能和耐高温性能，能够有效固定和连接镁碳砖。

有机类粘合剂可以分为有机胶水、有机聚合物和有机树脂等不同类型。

四、水玻璃类粘合剂水玻璃类粘合剂是一种使用硅酸钠或硅酸钾作为主要成分的镁碳砖粘合剂。

水玻璃类粘合剂具有良好的耐高温性能和耐火性能，能够有效固定和连接镁碳砖。

水玻璃类粘合剂的黏结性能较好，但其耐侵蚀性较差。

五、磷酸硅酸盐类粘合剂磷酸硅酸盐类粘合剂是一种同时含有磷酸盐和硅酸盐成分的镁碳砖粘合剂。

这类粘合剂综合了磷酸盐类粘合剂和硅酸盐类粘合剂的优点，具有良好的高温黏结性能和耐火性能，能够有效固定和连接镁碳砖。

以上就是几种常见的镁碳砖粘合剂的类型。

不同类型的粘合剂具有不同的特点和适用范围，根据具体的工程需求选择合适的粘合剂非常重要。

此外，为了保证粘合效果，使用时应注意配比和施工工艺，确保粘合剂能够充分发挥作用。

镁碳砖粘合剂的种类繁多，随着科技的不断进步，还会有更多新型粘合剂的出现，以满足不同工程对于镁碳砖粘合剂的需求。

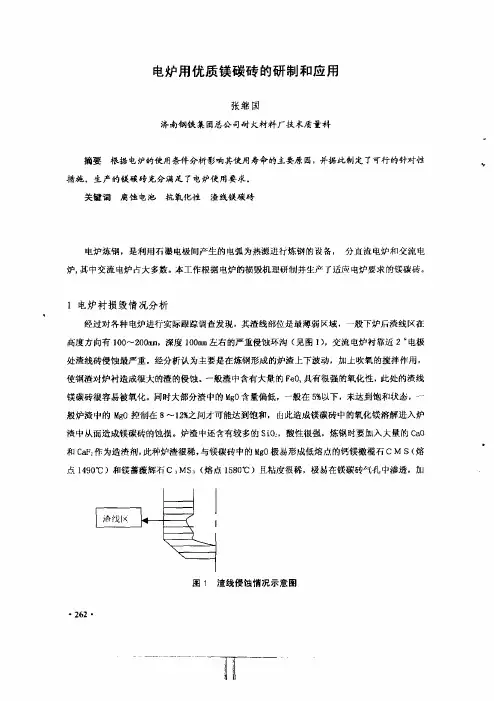

电炉用优质镁碳砖的研制和应用张继国济南钢铁集团总公司耐火材料厂技术质量科摘要根据电炉的使用条件分析影响其使用寿命的主要原因，并据此制定了可行的针对性措施．生产的镁碳砖克分满足了电炉使用要求．关键词腐蚀电池抗氧化性渣线镁碳砖电炉炼钢，是利用石墨电极间产生的电弧为热源进行炼钢的设备，分直流电炉和交流电炉，其中交流电炉占大多数。

本工作根据电炉的损毁机理研制并生产了适庸电炉要求的镁碳砖。

１电炉衬损毁情况分析经过对各种电炉进行实际跟踪调查发现，其渣线部位是最薄弱区域．一般下炉后渣线区在岛度方向有１００～２００Ⅻ，深度１００∞左右的严重侵蚀环沟（见图１），交流电炉衬靠近２”电极处渣线砖侵蚀最严重。

经分析认为主要是在炼钢形成的炉渣上下波动，加上吹氧的搅拌作用．使锯渣对炉衬造成根大的渣的侵蚀。

一般渣中含有大量的Ｆｅ０，具有很强的氧化性。

此处的渣线镁碳砖很容易被氧化。

同时大部分渣中的Ｍ９０含量偏低，一般在５％以下．未达到饱和状态．一般炉渣中的Ｍｇｏ控制在８～１２％之间才可能达到饱和，由此造成镁碳砖中的氧化镁溶解进入炉渣中从而造成镁碳砖的蚀损。

炉渣中还含有较多的ｓｉ０二．酸性很强．炼钢时要加入大量的ｃ８０和ｃａＦ：作为造渣剂．此种炉渣很稀，与镁碳砖中的Ｍ９０极易形成低熔点的钙镁橄榄石ｃＭｓ（熔点１４９０℃）和镁蔷薇辉石ｃ。

Ｍｓ：。

（熔点１５８０℃）且粘度很稀，极易在镁碳砖气孔中渗透，加一弋＝二二］・２６２・大了侵蚀速度。

在电炉镁碳砖砌筑时一般坡度很小．且在出钢或补炉时无法将侵蚀面通过摇炉擗平，因此在侵蚀严重的渣线部托就无法用普通的补炉砖或补炉料进行修补．喷补效果也小如转炉明显，山于以上几个方面原因，造成一般电炉衬的寿命较低。

在２ｏｏＤ年初，山东省内的几家３０吨以下小电炉使用寿命一般在ｌ００炉左右。

而其中一座小电炉。

其属于国家“８６３计划”粉末冶金丁程的主要设备，冶炼温度高达ｌ８２０℃，炉龄一直徘徊在平均２６炉左右．成为困扰该企业和项目的一大难题。

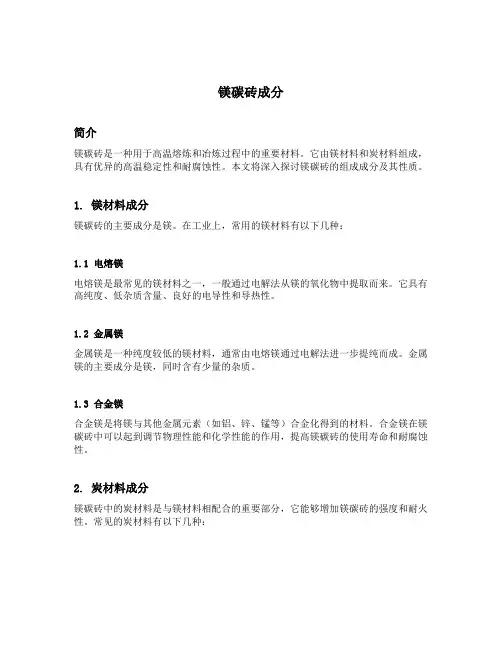

镁碳砖成分简介镁碳砖是一种用于高温熔炼和冶炼过程中的重要材料。

它由镁材料和炭材料组成，具有优异的高温稳定性和耐腐蚀性。

本文将深入探讨镁碳砖的组成成分及其性质。

1. 镁材料成分镁碳砖的主要成分是镁。

在工业上，常用的镁材料有以下几种：1.1 电熔镁电熔镁是最常见的镁材料之一，一般通过电解法从镁的氧化物中提取而来。

它具有高纯度、低杂质含量、良好的电导性和导热性。

1.2 金属镁金属镁是一种纯度较低的镁材料，通常由电熔镁通过电解法进一步提纯而成。

金属镁的主要成分是镁，同时含有少量的杂质。

1.3 合金镁合金镁是将镁与其他金属元素（如铝、锌、锰等）合金化得到的材料。

合金镁在镁碳砖中可以起到调节物理性能和化学性能的作用，提高镁碳砖的使用寿命和耐腐蚀性。

2. 炭材料成分镁碳砖中的炭材料是与镁材料相配合的重要部分，它能够增加镁碳砖的强度和耐火性。

常见的炭材料有以下几种：2.1 焦炭焦炭是由煤炭在高温下经干馏过程得到的一种炭材料。

它具有高纯度、低灰分和低硫分等特点，是一种理想的炭材料。

2.2 石墨石墨是由天然石墨矿经过破碎、筛分、浮选等工艺处理得到的炭材料。

石墨具有良好的导电性和导热性，能够提高镁碳砖的导电性能和热稳定性。

2.3 人造石墨人造石墨是通过高温石墨化反应制备得到的石墨材料。

它具有高纯度、均匀的颗粒结构和良好的耐火性能，是一种常用的炭材料。

2.4 其他炭材料除了上述常见的炭材料外，还有一些其他炭材料可以用于镁碳砖的生产，例如天然石墨、石墨焦等。

这些炭材料在镁碳砖中可以起到增强强度、改变热物性和改良耐火性能的作用。

3. 镁碳砖的成分配比镁碳砖的成分配比是影响其性能的关键因素之一。

根据具体应用的要求和使用环境的不同，镁碳砖的成分配比也会有所差异。

以下是一种常见的镁碳砖成分配比：1.镁材料：70-80%–电熔镁：35-45%–金属镁：5-15%–合金镁：30-40%2.炭材料：20-30%–焦炭：10-15%–石墨：5-10%–人造石墨：5-10%需要注意的是，具体的成分配比可能因不同厂家和不同应用而有所变化，但总体上镁材料的含量会高于炭材料的含量。

镁碳砖化验流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!随着工业化进程的不断加快，镁碳砖作为一种重要的耐火材料，在高温环境中得到了广泛应用。
