计算机辅助设计绘图员技能鉴定(电子类) 中级考试样题考试时间120分钟一、建立工程设计文件(5分)在本考场指定盘符下，新建一个以学号后三位取名的文件夹。

在上述新建的文件夹中建立一个以考生姓名的拼音首位字母命名的工程设计文件(数据库〉。

如"王明"，命名为"WM.ddb"。

二、建立原理图文件(8分)在第一题所建立的工程设计文件(XXX.ddb)的Documents下新建一个原理图文件，取名为" GGL.sch"。

文件设置:图纸大小为A4，捕捉栅格5miL可视栅格为10mil; 系统中文字体为@方正姚体、字号14;标题栏格式为Standard;用"特殊字符串"设置制图者为考生姓名(汉字〉。

三、原理图库操作(10分)1.在第一题中建立的工程设计文件(XXX.ddb)的Documents下新建一个原理图库文件，命名为"Y3-1.lib"。

在第一题中建立的工程设计文件(XXX.ddb)的Documents下导入素可-Unit3\Y2-04.sch文件，并改名为"YLT204.sch"。

要求:按图11-8所示YLT204.sch绘制原理图并保存;对中文标号、端口、网络标号等，编辑其字体为"@方正姚体"，大小为14;对英文标号、端口、网络标号等，编辑其字体为"@MS UI Gothic"，大小为14。

在原理图中插入文本框、输入文本"YLT204"，字体为" @MingLiU " ，大小为2L 五、检查原理图(8分)在第一题建立的工程设计文件(XXX.ddb)的Documents下导入素材库中Unit4\Y3-0二三文件，并改名为"YLT -02.sch" ，对该图进行电气规则(ERe)检查。

1.针对检查报告中的错误修改原理图，直到无错误为止。

计算机辅助设计实践大纲第一篇：计算机辅助设计实践大纲计算机辅助设计（AutoCAD）实验大纲一、课程编号（由教务处统一编写）课程名称：计算机辅助设计（AutoCAD）英文名称：Computer Aided Design二、课程类型（选修）学时：共计64学时，理论32学时，实践32学时。

适用专业：设计艺术专业、动画专业先修课程：设计制图、透视等三、上机时数：1*2+10*3=32学时，总计十一次。

四、课程的目的与任务CAD（Computer Aided Design）的含义是指计算机辅助设计。

AutoCAD 则是美国 Autodesk 企业开发的一个交互式绘图软件，是用于二维及三维设计、绘图的系统工具。

可以使用它来创建、浏览、管理、打印、输出、共享及准确复用富含信息的设计图形。

AutoCAD具有完善的图形绘制功能以及强大的图形编辑功能，并且可以进行多种图形格式的转换，具有较强的数据交换能力。

因此，在设计艺术学（环境艺术设计、工业设计及视觉传达专业）和动画专业中有广泛的应用价值，可以为设计师提供有效的设计表现方式。

通过该课程使学生掌握软件的基础知识和基本操作，并且由浅入深地使学生具有较强的实际操作能力。

五、基本要求1、学生应根据每个上机实验的任务和教师所提要求，实现准备好并熟悉相应上机内容；2、完成每个实验的的全部任务；3、每个实验结果之后，应及时总结上机完成任务情况，对未达到要求部分应在下次上机时完成。

六、实验安排第一单元：AutoCAD2004中文版操作基础（4学时）重点及要求：简要介绍AutoCAD的特点及其适用范围，重点介绍AutoCAD的显示界面、工具栏、绘图区及其适用范围，使学生能够对软件有个初步的了解。

作业设置：进行基本命令的练习，熟悉软件界面。

第二单元：基本绘图方法（6学时）重点及要求：绘制与编辑图形是AutoCAD绘图技术的两大重点。

1能够灵活、准确、高效地绘制图形，关键在于熟练掌握绘图和编辑的方法、技巧。

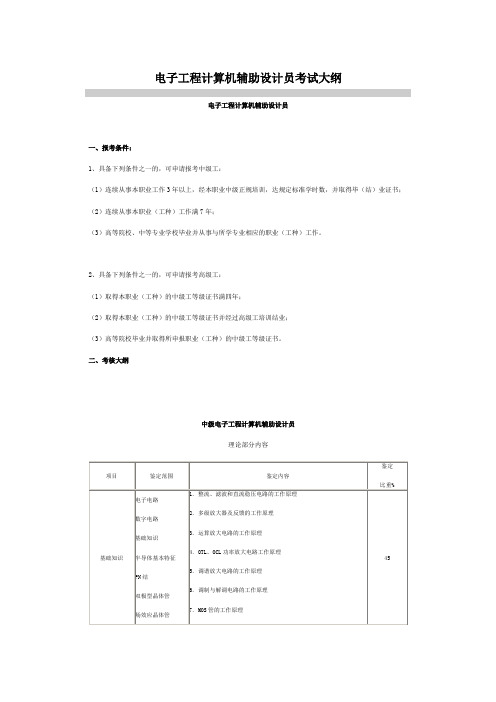

电子工程计算机辅助设计员考试大纲
电子工程计算机辅助设计员
一、报考条件:
1、具备下列条件之一的，可申请报考中级工：
（1）连续从事本职业工作3年以上，经本职业中级正规培训，达规定标准学时数，并取得毕（结）业证书；（2）连续从事本职业（工种）工作满7年；
（3）高等院校、中等专业学校毕业并从事与所学专业相应的职业（工种）工作。

2、具备下列条件之一的，可申请报考高级工：
（1）取得本职业（工种）的中级工等级证书满四年；
（2）取得本职业（工种）的中级工等级证书并经过高级工培训结业；
（3）高等院校毕业并取得所申报职业（工种）的中级工等级证书。

二、考核大纲
中级电子工程计算机辅助设计员
理论部分内容
实操部分内容
参考书目：
1，《电工学》上、下册秦曾煌主编——高等教育出版社
2．《电子电路Protel98实用教程》中国水利水电出版社，2000年4月第1版。

3．李东生《Protel99SE电路设计技术入门与应用》，电子工业出版社，2002
高级电子工程计算机辅助设计员
理论部分内容
实操部分内容
参考书目：
1. 《电工学》上、下册秦曾煌主编——高等教育出版社
2. （TANNER集成电路设计教程）。

山东希望电子出版社。

孙润主编
3. （超大规模集成电路与系统导论）。

电子工业出版社。

Jhon.Puyemura。

《计算机辅助设计与AutoCAD》考试大
纲
一、考试目的和要求
本次考试旨在考察学生在计算机辅助设计与AutoCAD方面的知识和技能，要求学生能够熟练运用AutoCAD软件进行绘图、编辑和布局。

二、考试内容
1. AutoCAD软件的基本概念和界面介绍
- 了解AutoCAD的发展历史和应用范围
- 熟悉AutoCAD的界面布局和常用工具栏
2. 绘图基础
- 理解坐标系和实体绘图对象的创建
- 掌握直线、圆、多边形等基本绘图命令的使用
- 学会绘制简单的图形，如矩形、三角形等
3. 编辑和修改图形
- 使用移动、复制、旋转等编辑命令对图形进行修改
- 掌握修剪、延伸、阵列等改变图形形状的技巧
- 学会使用图层和图层管理命令对图形进行组织和管理
4. 图形布局和注释
- 研究布局和视口命令进行多图形布置
- 掌握标注、尺寸和文字命令进行图形注释
- 了解图块的概念和使用方法
三、考试要求
1. 考试形式：闭卷笔试
2. 考试时间：2小时
3. 考试方式：学生需要在计算机上使用AutoCAD软件完成考试内容，并提交绘制好的图纸文件。

4. 考核方法：绘图内容正确、完整，符合规定的要求。

四、考试评分标准
1. 绘图内容准确、规范：40%
2. 操作技巧熟练、流畅：30%
3. 图纸清晰、美观：20%
4. 考试纪律：10%
五、参考资料
1. 《AutoCAD 2021基础教程》
2. 《AutoCAD 2021应用与开发》
3. 《AutoCAD软件操作手册》
4. 其他相关教材和参考书籍
注意：该考试大纲仅供参考，请以教师最新通知为准。

高级绘图员鉴定讲稿内容：一、考级的模式和题型二、有关制图国家标准的规定三、模拟试题分析四、评分标准介绍五、其他一．考级的模式和题型1．考级的模式考试分二试进行，分别为第一试（上午）和第二试（下午）；每试时间为180分分钟。

试卷分A、B卷，分别发放给单、双号考生。

所有题目均由考生在计算机上通过绘图软件实际操作独立完成。

2．题型考级试卷共有二卷，第一卷有2道题；第二卷有3道题。

各题有不同的考核内容，如表1-1所示：表1-1 试卷的组成二．有关制图国家标准的规定1．标准和标准化标准——是在一定范围内获得的最佳秩序，对活动或其结果规定共同的和重复使用的规则、导则或特性的文件。

该文将经协商一致并经一个公认机构的批准。

标准的制定和应用已遍及人们生产和工作的各个领域如工业、农业、矿业、建筑、能源、信息、交通运输、水利、科研、教育、贸易、文献、劳动安全、社会安全、广播、电影、电视、测绘、海洋、医药、卫生、环境保护、金融、土地管理等等。

标准化——是为了在一定的范围内获得最佳秩序，对实际的或潜在的问题制定共同的和重复使用的规则的活动，称为标准化。

它包括制定、发布及实施标准的过程。

标准化的重要意义是改进产品、过程和服务的适用性，防止贸易壁垒，促进技术合作。

示例：GB/T 4457.4—2002 机械制图图样画法图线||||类别序号年份名称国家质量监督检验检疫总局发布：GB(国标)：国家强制性标准；GB/T(国标/推)：国家推荐推广标准；GB/Z(国标/指)：国家指导性技术文件；JJG(技检规)：国家计量检定规程；JJF(技检范)：国家计量技术规范。

考级试题命题的主要指导思想是：紧密结合专业要求，重视绘图的基础知识，重视在绘图中的图形思维想象能力，重视应用绘图软件的能力，重视标准化和规范化。

因此，试卷的命题主要依以下有关国家制图标准为依据：（1）《机械工程CAD制图规则（GB/T 14665-1998）》（2）《中华人民共和国国家标准——机械制图》 2004版《机械工程CAD制图规则（GB/T 14665-1998）》这个标准具体规定了如何结合计算机绘图去具体执行国家标准。

全国计算机信息高新技术考试计算机辅助设计（Protel平台）绘图员级考试考试大纲2007-02-02第一单元原理图环境设置（8分）1、图纸设置：图纸的大小、颜色、放置方式。

2、栅格设置：捕捉栅格和可视栅格的显示及尺寸设置。

3、字体设置：字体、字号、字型等的设置。

4、标题栏设置：标题栏的类型设置、用特殊字符串设置标题栏上的内容。

第二单元原理图库操作（10分）1、原理图文件中的库操作：调入库文件，添加元件，给元件命名。

2、库文件中的库操作：绘制新的库元件，创建新库。

第三单元原理图设计（15分）1、绘制原理图：利用画电路工具和画图工具以及现有的文件，按照要求绘制原理图。

2、编辑原理图：按照要求对给定的原理图进行编辑、修改。

第四单元检查原理图及生成网络表（8分）1、检查原理图：进行电气规则检查和检查报告分析。

2、生成网络表：生成元件名、封装、参数及元件之间的连接表。

第五单元印刷线路板（PCB）环境设置（10分）1、选项设置：选择设置各种选项。

2、功能设置：设置各种功能有效或无效。

3、数值设置：设置各种具体的数值。

4、显示设置：设置各种显示内容的显示方式。

5、缺省值设置：设置具体的缺省值。

第六单元PCB库操作（12分）1、PCB文件中的库操作：调入或关闭库文件，添加库元件。

2、PCB库文件中的库操作：绘制新的库元件，创建新库。

第七单元PCB布局（17分）1、元件位置的调整：按照设计要求合理摆放元件。

2、元件编辑及元件属性修改：编辑元件，修改名称、型号、编号等。

3、放置安装孔。

第八单元PCB布线及设计规则检查（20分）1、布线设计：按照要求设置线宽、板层数、过孔大小、焊盘大小、利用Protel的自动布线及手动布线功能进行布线。

2、板的整理及设计规则检查：布线完毕，对地线及重要的信号线进行适当调整，并进行设计规则检查。

全国计算机信息高新技术考试视频编辑软件应用（Premiere 6.5）操作员级考试考试大纲2007-02-09第一单元Premiere 6.5的主要窗口和面板（10分）项目窗口的基本操作：管理片段、新建文件夹、重命名片段、按照不同方式排列片段、按照不同方式显示片段、删除片段等监视器窗口的基本操作：监视器窗口设置、不同的窗口显示方式、查看片段、播放控制器、添加和替换两种不同的编辑模式、查看不同轨道的节目等时间线窗口的基本操作：时间线窗口设置、管理轨道、在不同轨道上编辑视频素材、增加或减少轨道数目、展开或收起轨道、改变时间单位、使用各种工具编辑视频、增加或删除标记其他面板的基本操作：转场面板、视频音频特效面板等的基本选项、不同显示方式第二单元视频文件的采集和初级编辑（10分）采集素材：采集素材的命令的使用，不同命令的不同适用环境，采集对话框的基本参数的调节，保存采集的视频文件素材的初级编辑：改变一个片段的延时和速度，改变一个片段的帧速率，保持一个片段的长宽比例，锁定和冻结片段，创建子片段素材的出点与入点的设置：寻找到片段的出点与入点，在时间线窗口设置出点与入点，不同的为素材设置出点和入点的方法，设置声音片段的出点和入点，改变素材出点与入点，标记点的添加、寻找与删除，对齐标记点第三单元视频文件的高级编辑（18分）视频文件高级编辑：添加片段到时间线窗口，替换素材，选择一个或多个素材基本工具的使用：涟漪式编辑工具的使用，转动式编辑工具的使用，滑动式编辑工具的使用，分割片段素材在时间线上的管理：剪切和粘贴片段，剪切和粘贴片段属性，删除片段之间间隔，连接和解除连接视频和音频片段，虚拟片段的创建和运用预览片段：设置预览区域，不同的预览方式，Print to video方式预览第四单元字幕设置和转场设置（16分）字幕设置：字幕的添加方法，字幕的编辑加工，字幕的各种效果设置，其他图形的设置，字幕背景的设置，字幕片段在时间线窗口的编辑，字幕与其他视频片段的合成，动态字幕制作转场效果：添加转场效果，设置和使用默认的转场效果，在单轨上添加转场效果，使用转场效果控制面板，改变转场效果的设置常用的转场设置：遮罩式转场效果，渐变转场效果等第五单元视频特效设置（10分）视频特效：视频特效关键帧的设置，视频特效的使用，常用的视频特效滤镜第六单元音频特效设置（10分）音频特效：预览音频片段，编辑音频片段、调节音量、控制声音淡入淡出、两个音频片段之间的交叉切换、常见音频滤镜第七单元合成设置和运动设置（16分）合成设置：Fade控制合成，片段的不透明度调节，透明设置控制面板，不同的合成模式，重要的合成方法，Alpha通道合成，色键合成，Image Matte合成，多层嵌套运动设置：移动片段，旋转片段，缩放片段，改变运动路径，改变运动速度，运动中的变形第八单元视频文件的输出（10分）输出设置：压缩方式，不同播出媒质对于输出格式的要求，输出面板的参数设置输出的文件类型：不同平台的输出要求和文件格式，输出视频文件，输出到录象带，输出到Internet 网络播放，输出到幻灯片，输出静止图片。

计算机辅助设计绘图员-标准及考试大纲第一篇：计算机辅助设计绘图员-标准及考试大纲计算机辅助设计绘图员（三、四级）鉴定标准一、机械中级（四级）鉴定标准（一）知识要求：1.掌握微机绘图系统的基本组成及操作系统的一般使用知识；2.掌握基本图形的生成及编辑的基本方法和知识；3.掌握复杂图形（如块的定义与插入、图案填充等）、尺寸、复杂文本等的生成及编辑的方法和知识；4.掌握图形的输出及相关设备的使用方法和知识。

（二）技能要求：1.具有基本的操作系统使用能力；2.具有基本图形的生成及编辑能力；3.具有复杂图形（如块的定义与插入、图案填充等）、尺寸、复杂文本等的生成及编辑能力；4.具有图形的输出及相关设备的使用能力。

（三）实际能力要求达到：能使用计算机辅助设计绘图与设计软件（AutoCAD）及相关设备以交互方式独立、熟练地绘制产品的二维工程图。

（四）鉴定内容：1.文件操作（1）调用已存在图形文件；（2）将当前图形存盘；（3）用绘图机或打印机输出图形。

2.绘制、编辑二维图形（1）绘制点、线、圆、圆弧、多段线等基本图素；绘制字符、符号等图素；绘制复杂图形，如块的定义与插入、图案填充、复杂文本输入；（2）编辑点、线、圆、圆弧、多段线等基本图素，如删除、恢复、复制、变比等；编辑字符、符号等图素；编辑复杂图形，如插入的块、填充的图案、输入的复杂文本等；（3）设置图素的颜色、线型、图层等基本属性；（4）设置绘图界限、单位制、栅格、捕捉、正交等；（5）标注长度型、角度型、直径型、半径型、旁注型、连续型、基线型尺寸；修改以上各种类型的尺寸；标注尺寸公差。

二、机械高级（三级）鉴定标准（一）知识要求：1．掌握微机绘图系统的基本组成及操作系统的一般使用知识；2．掌握基本图形的生成及编辑的基本方法和知识；3.掌握复杂图形（如块的定义与插入、外部引用、图案填充等）、尺寸、复杂文本等的生成及编辑的基本方法和知识；4．掌握图形的输出及相关设备的使用方法和知识；5．掌握三维图形的生成及编辑的基本方法和知识；6．掌握三维图形到二维视图的转换方法和知识；7．掌握图纸空间浮动视窗图形显示的方法与知识8．掌握软件提供的相应的定制工具的使用方法和知识；9．掌握形与汉字的定义与开发方法和知识；10．掌握菜单界面的用户化定义方法和知识；11．掌握AutoCAD软件中各种常用文本文件的格式；12．掌握AutoCAD软件的安装与系统配置方法和知识。

计算机辅助设计高级绘图员考试大纲计算机辅助设计高级绘图员考试大纲（试行版）本考试大纲由“计算机辅助设计高级绘图员考试命题小组”编写，主要依据是《计算机辅助设计技能培训和鉴定标准》。

考试内容1AutoCAD基本的操作和使用1.1建立图形文件1.2图层、线型1.3建立模板文件2二维图形的生成与编辑能力2.1投影基础知识2.2识读三视图2.3平面绘图命令的灵活运用2.4平面图型的编辑2.5图块功能使用3三维图形的生成及编辑能力3.1三视图的投影关系3.2图元分析3.3实体建模的操作方法3.4基本三维实体的建模3.5三维操作3.6实体编辑3.7实心体的切割4三维图形到二维视图的转换能力4.1模型空间与图纸空间4.2图页的使用4.3投影轮廓图的获得与修改4.4尺寸标注4.5特殊的修改4.6CAD制图与标准的应用4.7图形的输出及相知设备的使用5菜单界面的用户化定义能力5.1菜单文件的结构5.2多种菜单文件的编写（下拉式菜单、弹出式快捷菜单、图像菜单、屏幕菜单）5.3快捷键与外部命令的定义6软件提供的相应的定制工具的使用能力。

6.1线型自定义设计6.2填充图案自定义设计6.3工具及工具栏自定义设计7形与汉字的定义与开发能力7.1形的认识7.2形文件的编写7.3形文件的编译7.4形的调用7.5字体的定义及应用8基本读懂AutoCAD软件中各种常用文本文件的能力。

8.1DXF文件的解释8.2DXF文件的输出及输入8.3认识命令组文件8.4命令组文件的编写8.5命令组文件的运行9AutoCAD软件的安装与系统配置的能力。

9.1系统配置设定的重要性9.2各种选项卡的控制9.3系统配置的输出与输入。

计算机辅助设计师技术水平证书考试大纲计算机辅助设计师技术水平证书考试大纲一、考试性质、目的和要求：1．考试性质和目的本考试的目的在于促使考生掌握AutoCAD 2008软件的主要功能和特性，学习AutoCAD 2008的使用方法和各种绘图技巧，培养学生在实际工程中遇到问题的解决能力，提高操作水平。
