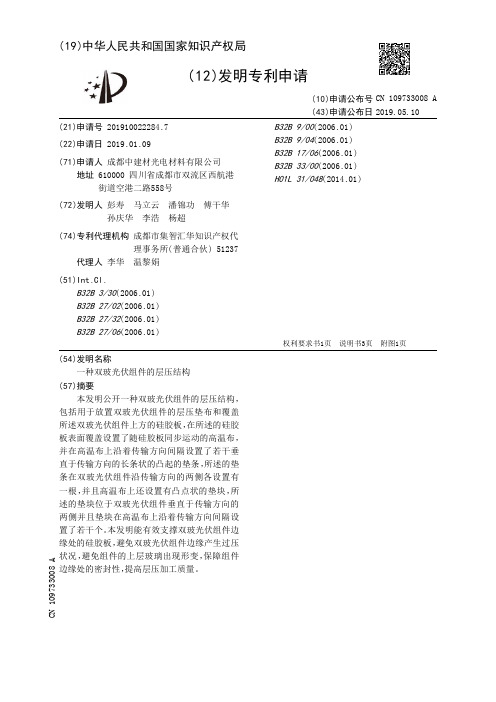

【CN109733008A】一种双玻光伏组件的层压结构【专利】

【CN109733008A】一种双玻光伏组件的层压结构【专利】

发明内容 [0003] 本发明所要解决的技术问题和提出的技术任务是对现有技术进行改进，提供一种 双玻光伏组件的层压结构，解决目前技术中的双玻光伏组件的层压结构会使得组件边缘过 压异常，导致上层玻璃会发生变形使得组件边缘偏薄，影响组件边缘密封性的问题。 [0004] 为解决以上技术问题，本发明的技术方案是： [0005] 一种双玻光伏组件的层压结构，包括用于放置双玻光伏组件的层压垫布和覆盖所 述双玻光伏组件上方的硅胶板，在所述的硅胶板表面覆盖设置了随硅胶板同步运动的高温 布 ，并 在高温布上沿着传输方向间隔设置了若干垂直于传输方向的 长条状的凸起的 垫条 ， 所述的垫条在双玻光伏组件沿传输方向的两侧各设置有一根，并且高温布上还设置有凸点 状的垫块，所述的垫块位于双玻光伏组件垂直于传输方向的两侧并且垫块在高温布上沿着 传输方向间隔设置了若干个。本发明所述的双玻光伏组件的层压结构在硅胶板对双玻光伏 组件进行层压时 ，垫条、垫块抵靠在层压垫布上从而对双玻光伏组件四 周的 硅胶板起到支 撑作用，避免硅胶板向下的形变在双玻光伏组件边缘处产生过大下压力导致双玻光伏组件 的 上层玻璃边缘向下弯曲形变 ，避免出现双玻光伏组件边缘偏薄的 状况 ，从而避免出现上 层玻璃回弹导致密封失效的 状况 ，提高 层压 加工 质量 ，提高 双玻光伏组件的 使 用可靠性 和 使用寿命。 [0006] 进一步的，所述的高温布由上层布和下层布叠加粘贴构成，并且垫块和垫条位于 上层布和下层布之间由 两者覆盖包裹 ，垫块 和垫条通过双层布结构被有效固定 ，避免 层压 加过过程中垫块和垫条出现移位导致垫块和垫条压在双玻光伏组件的上表面从而破坏双 玻光伏组件，提高加工可靠性，避免出现生产故障。 [0007] 进一步的，所述的垫条的横截面呈梯形，能够更好提供支撑作用，避免硅胶板对双 玻光伏组件边缘产生过压 ，梯形结构起到避让作 用，并且避免垫条与双玻光伏组件的 边缘 发生碰触。 [0008] 进一步的，所述的垫条和垫块的厚度高于双玻光伏组件的厚度，能更好的避免硅

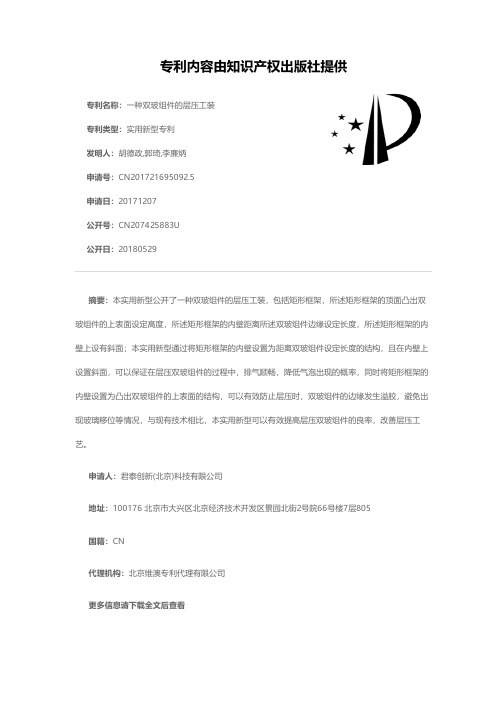

一种双玻组件的层压工装[实用新型专利]

一种双玻组件的层压工装[实用新型专利]

专利名称：一种双玻组件的层压工装专利类型：实用新型专利
发明人：胡德政,郭琦,李廉炳
申请号：CN201721695092.5
申请日：20171207
公开号：CN207425883U
公开日：
20180529
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种双玻组件的层压工装，包括矩形框架，所述矩形框架的顶面凸出双玻组件的上表面设定高度，所述矩形框架的内壁距离所述双玻组件边缘设定长度，所述矩形框架的内壁上设有斜面；本实用新型通过将矩形框架的内壁设置为距离双玻组件设定长度的结构，且在内壁上设置斜面，可以保证在层压双玻组件的过程中，排气顺畅，降低气泡出现的概率，同时将矩形框架的内壁设置为凸出双玻组件的上表面的结构，可以有效防止层压时，双玻组件的边缘发生溢胶，避免出现玻璃移位等情况，与现有技术相比，本实用新型可以有效提高层压双玻组件的良率，改善层压工艺。

申请人：君泰创新(北京)科技有限公司
地址：100176 北京市大兴区北京经济技术开发区景园北街2号院66号楼7层805
国籍：CN
代理机构：北京维澳专利代理有限公司
更多信息请下载全文后查看。

一种双玻组件层压用边框工装[实用新型专利]

一种双玻组件层压用边框工装[实用新型专利]

(10)授权公告号 (45)授权公告日 2013.10.23C N 203246165 U (21)申请号 201320194911.3(22)申请日 2013.04.17B32B 37/10(2006.01)(73)专利权人青岛昌盛日电太阳能科技有限公司地址266234 山东省青岛市即墨普东太阳能产业基地(72)发明人范清喜 徐科 杨莹泽 于德一程志国(74)专利代理机构北京双收知识产权代理有限公司 11241代理人陈磊(54)实用新型名称一种双玻组件层压用边框工装(57)摘要本实用新型涉及一种双玻组件层压用边框工装，包括框体、高温布、薄条；所述的框体的每个边框上都设有凹槽，通过薄条将高温布的四周嵌入并固定在边框的凹槽内，使整个边框工装形成一个整体；边框的外侧边是平滑的曲线状。

本实用新型的有益效果是：(1)本实用新型将高温布和框体固定形成一个整体，保证了双玻组件在层压传送及层压过程中与框体之间均不发生相对位移，确保了层压件的质量。

(2)框体的外侧边采用了光滑曲线状的结构，缓解了硅胶板挤压变形为题，改善了硅胶板的使用寿命。

(51)Int.Cl.权利要求书1页 说明书2页 附图2页(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书2页 附图2页(10)授权公告号CN 203246165 U*CN203246165U*1/1页1.一种双玻组件层压用边框工装，包括由四个边框构成的框体，其特征在于：还包括高温布和薄条；所述的框体在四个边框上都设有凹槽；所述的高温布四周通过薄条固定于边框的凹槽。

2.如权利要求1所述的双玻组件层压用边框工装，其特征在于：所述的凹槽开口位于边框内侧底部，且水平延伸。

3.如权利要求1所述的双玻组件层压用边框工装，其特征在于：所述的凹槽开口位于边框上部靠近高温布的一侧，且垂直延伸。

4.如权利要求3所述的双玻组件层压用边框工装，其特征在于：高温布上均匀分布了数个大小相同的圆孔。

一种双玻组件的层压工装[实用新型专利]

一种双玻组件的层压工装[实用新型专利]

专利名称：一种双玻组件的层压工装专利类型：实用新型专利
发明人：张建峰,陈军,王栩生,刑国强申请号：CN201620267152.2
申请日：20160331
公开号：CN205488182U
公开日：
20160817
专利内容由知识产权出版社提供
摘要：一种双玻组件的层压工装，包括一张紧在两个传动轮上的耐高温布带，耐高温布带的承载表面上设置有两同步链，两同步链在垂直于耐高温布带移动方向的方向上间隔布置，同步链的长度方向平行于耐高温布带的移动方向；两同步链之间设置有至少两挡条，两挡条之间相互平行同时垂直于耐高温布带的移动方向；两同步链与两挡条共同围成一矩形边框，该矩形边框的内缘尺寸大于双玻组件的外缘尺寸。

本实用新型可自动输送双玻组件，不需要全程人工搬运，大大节省了人力提高了效率。

申请人：苏州阿特斯阳光电力科技有限公司,常熟阿特斯阳光电力科技有限公司
地址：215129 江苏省苏州市高新区鹿山路199号
国籍：CN
代理机构：苏州翔远专利代理事务所(普通合伙)
代理人：陆金星
更多信息请下载全文后查看。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

发明内容 [0005] 有鉴于此，本申请提供一种双玻组件层压工艺，通过设置调整层压工艺，并在完成 层压后进行二段 抽真空保温 ，使双玻组件中的 粘接剂能 够分布得更 加均匀 ，粘接强度得到 提高，改善制备出的双玻组件的品质。本申请还提供一种用于实现上述层压工艺的设备。 [0006] 为解决以上技术问题，本发明提供的技术方案是一种双玻组件层压工艺，包括如 下步骤： [0007] 下玻璃板、电池片、上玻璃板从下往上依次堆叠； [0008] 层压加热，用于使下玻璃板、电池片和上玻璃板压合为一体； [0009] 加热保温，用于提升下玻璃板、电池片和上玻璃板中粘接剂的性能； [0010] 冷却，即制得双玻组件成品。 [0011] 优选的，所述层压加热步骤具体为：持续抽真空400-450s；加热至150-170℃；层压 设备对下玻璃板、电池片和上玻璃板进行层压，层压压强为-0 .6到-0 .8MPa，加压时间300350s。 [0012] 优选的，所述加热保温步骤具体为：持续抽真空700-800s；加热至130-150℃。 [0013] 优选的，所述冷却步骤具体为：持续抽真空30-40s；；层压设备对下玻璃板、电池片 和上玻璃板进行层压，层压压强为-0 .3到-0 .4MPa，加压时间600-650s；所述下玻璃板、电池 片和上玻璃板冷却至15-25℃。 [0014] 本发明还提供一种双玻组件层压设备，包括用于承载双玻组件的操作台，所述操 作台上设有加热板，所述操作台侧边设有升降装置，所述升降装置上设有盖板，所述加热板 与盖板之间留有用于放置双玻组件的间隙 ；所述间隙连接有抽真空装置。 [0015] 优选的，所述加热板上设有用于输送双玻组件的传动布，所述传动布和加热板之 间设有阻热布。
权利要求书1页 说明书4页 附图1页
CN 109817742 A
CN 109817742 A
权 利 要 求 书
1/1 页
1 .一种双玻组件层压工艺，其特征在于，包括如下步骤： 下玻璃板、电池片、上玻璃板从下往上依次堆叠； 层压加热，用于使下玻璃板、电池片和上玻璃板压合为一体； 加热保温，用于提升下玻璃板、电池片和上玻璃板中粘接剂的性能； 冷却，即制得双玻组件成品。 2 .如权利要求1所述的双玻组件层压工艺，其特征在于，所述层压加热步骤具体为：持 续抽真空400-450s；加热至150-170℃；层压设备对下玻璃板、电池片和上玻璃板进行层压， 层压压强为-0 .6到-0 .8MPa，加压时间300-350s。 3 .如权利要求1所述的双玻组件层压工艺，其特征在于，所述加热保温步骤具体为：持 续抽真空700-800s；加热至130-150℃。 4 .如权利要求1所述的双玻组件层压工艺，其特征在于，所述冷却步骤具体为：持续抽 真空30-40s ；层压设备对下玻璃板、电 池片和上玻璃板进行层压 ，层压压强为-0 .3到0 .4MPa，加压时间600-650s；所述下玻璃板、电池片和上玻璃板冷却至15-25℃。 5 .一种双玻组件层压设备，包括用于承载双玻组件的操作台，其特征在于，所述操作台 上设有加热板，所述操作台侧边设有升降装置，所述升降装置上设有盖板，所述加热板与盖 板之间留有用于放置双玻组件的间隙 ；所述间隙连接有抽真空装置。 6 .如权利要求5所述的双玻组件层压设备，其特征在于，所述加热板上设有用于输送双 玻组件的传动布，所述传动布和加热板之间设有阻热布。 7 .如权利要求6所述的双玻组件层压设备，其特征在于，所述阻热布为聚四氟乙烯材质 的阻热布，所述阻热布与所述传动布保持相对静止。 8 .如权利要求5所述的双玻组件层压设备，其特征在于，所述加热板侧边设有硅胶条， 所述盖板侧边成对设置有凸条，成对的所述凸条之间的间隙与所述硅胶条匹配。 9 .如权利要求5所述的双玻组件层压设备，其特征在于，所述升降装置包括对称设置在 所述操作台两侧的气缸，所述盖板设置在气缸的活塞杆端部。 10 .如权利要求9所述的双玻组件层压设备，其特征在于，所述盖板靠近所述加热板的 表面设有缓冲板。
( 54 )发明 名称 一种双玻组件层压工艺及设备
( 57 )摘要 本发明公开一种双玻组件层压工艺，包括如
下步骤：下玻璃板、电池片、上玻璃板从下往上依 次堆叠；层压加热，用于使下玻璃板、电池片和上 玻璃板压合为一体 ；加热保温 ，用于提升下玻璃 板、电 池片和上玻璃板中粘接剂的性能 ；冷却 ，即 制得双玻组件成品 。通过设置 调整层压工艺 ，并 在完成层压后进行二段抽真空保温 ，使双玻组件 中的粘接剂能够分布得更加均匀，粘接强度得到 提高 ，改善制备出的双玻组件的品质。本申请还 提供一种用于实现上述层压工艺的设备。
(74)专利代理机构 成都市集智汇华知识产权代 理事务所(普通合伙) 51237
代理人 李华 温黎娟
(51)Int .Cl . H01L 31/048(2014 .01) H01L)申请公布号 CN 109817742 A (43)申请公布日 2019.05.28
( 19 )中华人民 共和国国家知识产权局
( 12 )发明专利申请
(21)申请号 201910023623 .3
(22)申请日 2019 .01 .10
(71)申请人 成都中建材光电材料有限公司 地址 610000 四川省成都市双流区西航港 街道空港二路558号
(72)发明人 彭寿 马立云 潘锦功 傅干华 孙庆华 李浩 杨超
2
CN 109817742 A
说 明 书
1/4 页
一种双玻组件层压工艺及设备
技术领域 [0001] 本发明涉及太阳能电池板领域，具体涉及一种双玻组件层压工艺及设备。
背景技术 [0002] 碲化镉薄膜太阳能电池简称CdTe电池，它是一种以p型CdTe和n型Cd的异质结为基 础的薄膜太阳能电池。碲化镉薄膜太阳能电池的制造工艺相对简单，技术门槛较低，因而其 量产化和商品化的进程非常迅速。 [0003] 碲化镉薄膜太阳能电池的主体包括两块玻璃板以及夹持在玻璃板之间的电池片， 通过加热以 及施加压力 ，使玻璃和电 池片之间的 粘结剂将玻璃板和电 池片粘结在一块儿 ， 制备出双玻组件。 [0004] 问题在于，现有的双玻组件在粘结过程中 ，由于整块玻璃板面积较大，加热不充 分，粘结剂难以均匀分散，导致双玻组件粘结不够稳固或粘接剂过厚使得玻璃板翘起，影响 制得的双玻组件品质。
