电池组件生产工艺流程及操作规范

电池生产操作规程完整版模板1.引言1.1编写目的本规程旨在规范电池生产过程中的各项操作，确保产品质量符合要求，提高生产效率，保障员工安全。

1.2适用范围本规程适用于我公司电池生产线上的所有生产操作。

2.术语和定义2.1电池：指能够将化学能直接转换为电能的装置。

2.2生产过程：指从原材料投入到成品产出的一系列操作。

2.3生产设备：指在生产过程中用于实现产品制造的机器、设备、工具等。

2.4操作人员：指在生产过程中负责操作设备、监控生产过程、维护设备正常运行的人员。

3.生产前的准备3.1技术文件准备操作人员需熟悉产品图纸、工艺文件、作业指导书等技术文件，确保生产过程中按照要求进行。

3.2原材料检验对进厂的原材料进行检验，确保原材料符合质量要求。

3.3设备检查检查生产设备是否正常运行，如有异常，及时进行维修或更换。

4.生产过程操作规程4.1合浆操作按照工艺文件要求，将原材料进行配比，搅拌均匀。

检查合浆设备是否正常运行，如有异常，及时进行维修或更换。

合浆过程中，操作人员需定时检查浆料质量，确保符合要求。

4.2涂布操作按照工艺文件要求，将合浆后的浆料均匀涂布在电池极片上。

检查涂布设备是否正常运行，如有异常，及时进行维修或更换。

涂布过程中，操作人员需定时检查涂布质量，确保符合要求。

4.3裁片操作按照工艺文件要求，将涂布后的极片进行裁剪，尺寸符合要求。

检查裁片设备是否正常运行，如有异常，及时进行维修或更换。

裁片过程中，操作人员需定时检查裁片质量，确保符合要求。

4.4装配操作按照工艺文件要求，将裁剪好的极片、隔膜等零部件进行装配。

检查装配设备是否正常运行，如有异常，及时进行维修或更换。

装配过程中，操作人员需定时检查装配质量，确保符合要求。

4.5化成操作按照工艺文件要求，对装配好的电池进行化成处理。

检查化成设备是否正常运行，如有异常，及时进行维修或更换。

化成过程中，操作人员需定时检查电池性能，确保符合要求。

4.6封装操作按照工艺文件要求，对化成后的电池进行封装。

电池生产工艺流程电池的生产工艺流程包括原材料准备、电池组装和测试等多个环节。

下面将详细介绍电池生产的工艺流程。

首先，电池的生产前需要准备各种原材料。

其中，主要包括电池正负极材料、电解液和隔膜等。

电池正负极材料是构成电池电极的重要组成部分，常用的有锂铁磷酸铁锂、锂镍锰钴氧化物等。

电解液是电池内部进行离子传输的介质，常用的有锂盐溶解在有机溶剂中的电解液。

隔膜是用来隔开正负极材料，防止短路的发生。

接下来是电池的组装过程。

首先，需要将正负极材料涂覆在铜箔和铝箔上，制成正负极片。

正负极片再通过滚压等工艺加工成规定尺寸的条形片。

然后，将正负极片分别与隔膜叠放在一起，形成正负极片组件。

隔膜的宽度要适当，不能太窄以防止短路，也不能太宽以确保离子传输的畅通。

接着，将正负极片组件卷起来，并将卷起来的组件放到一个金属套管中，形成电池芯。

最后，在电池芯两端安装正负电极柱，以连接电池芯和电池外部的电器设备。

在组装完成后，需要对电池进行测试。

首先是电池容量测试，即测量电池的放电容量。

这是一个重要的指标，决定了电池能够供应多长时间的电力。

其次是充电性能测试，即测量电池的充电效果和效率。

还有内阻测试，用来衡量电池内部的电阻大小。

内阻过大会降低电池的使用寿命和性能。

最后是外观检查和尺寸测量，以确保电池的外观完好且符合规格要求。

整个生产工艺流程中，需要严格控制每个环节，确保电池的质量和性能。

一些细节工艺的优化也可以提高电池的性能，比如增加正负极片的表面积，改变电解液成分等。

另外，对于一些特殊应用的电池，还需要在工艺流程中加入额外的环节，如安全测试、灌封等。

总的来说，电池的生产工艺流程包括原材料准备、电池组装和测试等多个环节。

通过精细的操作和严格的质量控制，可以制造出高质量、高性能的电池产品。

这对于电子设备的发展和可持续能源的推广都具有重要的意义。

做电池的工艺流程
《做电池的工艺流程》
做电池是一个复杂的工艺过程，涉及到多种原材料的提取、处理和组合。

下面是一般情况下典型的电池生产工艺流程。

1. 原材料采购：首先，电池制造厂需要采购各种原材料，包括正极材料、负极材料、电解液、隔膜等。

这些原材料通常是由各个供应商提供的。

2. 原材料处理：接下来，这些原材料需要进行处理。

比如，正极材料和负极材料需要经过混合、成型和烘干等步骤，以便最终能够被用于制造电池。

3. 电池组装：在原材料处理完成后，就可以进行电池的组装了。

这包括将正极材料、负极材料、电解液和隔膜按照一定的比例和顺序组合在一起，形成一个完整的电池单元。

4. 测试与调试：组装完成后的电池单元需要进行测试和调试。

这包括对电压、容量、内阻等进行检测，以确保电池的质量和性能符合要求。

5. 封装和包装：通过测试和调试后，电池单元就可以进行封装和包装了。

这包括将电池单元放入外壳中，并且加入保护装置和标示符号，以便最终销售和使用。

以上就是一般情况下的电池生产工艺流程。

需要注意的是，不
同种类的电池可能会有不同的工艺流程，具体情况可能会有所不同。

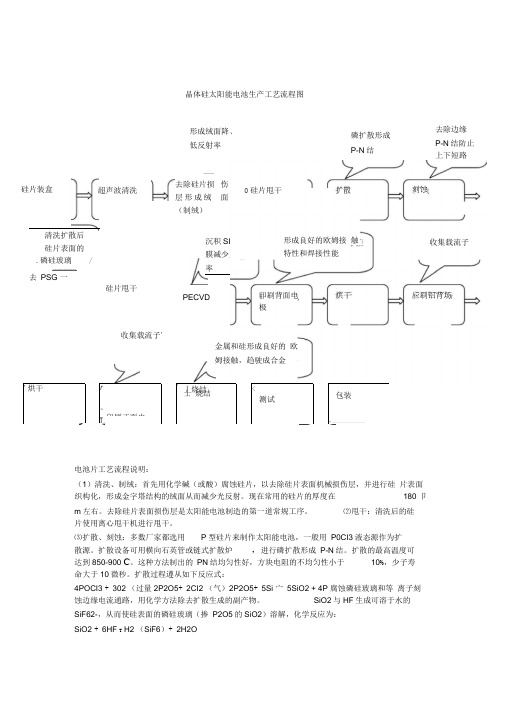

晶体硅太阳能电池生产工艺流程图电池片工艺流程说明：(1)清洗、制绒：首先用化学碱（或酸）腐蚀硅片，以去除硅片表面机械损伤层，并进行硅片表面织构化，形成金字塔结构的绒面从而减少光反射。

现在常用的硅片的厚度在 180μm 左右。

去除硅片表面损伤层是太阳能电池制造的第一道常规工序。

(2)甩干：清洗后的硅片使用离心甩干机进行甩干。

(3)扩散、刻蚀：多数厂家都选用P型硅片来制作太阳能电池，一般用POCl3液态源作为扩散源。

扩散设备可用横向石英管或链式扩散炉,进行磷扩散形成P-N结。

扩散的最高温度可达到850-900℃。

这种方法制出的PN结均匀性好，方块电阻的不均匀性小于10％，少子寿命大于10 微秒。

扩散过程遵从如下反应式：4POCl3＋3O2（过量）→ 2P2O5＋2Cl2（气）2P2O5＋5Si → 5SiO2 + 4P 腐蚀磷硅玻璃和等离子刻蚀边缘电流通路，用化学方法除去扩散生成的副产物。

SiO2 与HF生成可溶于水的SiF62-，从而使硅表面的磷硅玻璃（掺P2O5的SiO2）溶解，化学反应为：SiO2 ＋6HF → H2（SiF6）＋2H2O(4)减反射膜沉积：采用等离子体增强型化学气相沉积(PECVD: Plasma Enhanced Chemical Vapor Deposition)积一层氮化硅减反射膜，不仅可以减少光的反射，而且由于在制备SiNx 减反射膜过程中有大量的氢原子进入，因此也起到了很好的表面钝化和体钝化的效果。

这是因为对于具有大量晶界的多晶硅材料而言，晶界的悬挂键被饱和，降低了复合中心的原因。

由于表面钝化和体钝化作用明显，就可以降低对制作太阳能电池材料的要求。

由于增强了对光的吸收，氢原子对太阳能电池起到很好的表面和体内钝化作用，从而提高了电池的短路电流和开路电压。

(5)印刷、烧结：为了从电池上获取电流，一般在电池的正、背两面制作电极。

正面栅网电极的形式和厚度要求一方面要有高的透过率，另一方面要保证栅网电极有一个尽可能低的接触电阻。

怎样做电池工艺流程电池工艺流程是指将原材料经过一系列步骤加工制造成电池的过程。

电池工艺流程的成功与否直接影响到电池的质量和性能。

下面将详细介绍电池工艺流程的步骤及操作方法。

第一步是原材料的准备。

电池的主要原材料包括正极材料、负极材料、电解液等。

在准备原材料时，需要保证其纯度和质量，并按照工艺要求进行筛分和混合，确保材料的均匀性。

第二步是电池材料的造粒。

正极材料和负极材料需要进行造粒处理，以便于后续工艺操作。

造粒是将原材料加工成颗粒状，通常采用湿法造粒和干法造粒两种方法。

湿法造粒是将原材料悬浮在溶剂中，通过颗粒之间的黏附使其形成颗粒，干法造粒则是通过机械力使原材料破碎成颗粒。

第三步是电池材料的混合和调配。

将正极材料、负极材料和电解液按照一定比例混合，并加入一定的添加剂，使其形成均匀的电池材料。

混合可以通过搅拌、撞击和滚动等方法进行，以保证材料的均匀性和稳定性。

第四步是电池材料的成型。

将混合好的电池材料通过成型工艺转化成片状或薄膜状。

常见的成型方法包括浓缩、浇铸、压延和喷涂等。

成型工艺的选择要根据具体的电池型号和要求来确定。

第五步是电池的组装和封装。

将成型好的正负极材料叠加起来，并添加隔膜和电解液，形成电池的正负极。

然后将电池正负极与电池外壳和引线连接，并进行密封，形成封闭的电池结构。

第六步是电池的充电和放电测试。

将组装好的电池进行充电和放电测试，以检测电池的性能和容量。

充放电测试可以通过恒流充放电或恒功率充放电的方式进行。

第七步是电池的包装和贮存。

将测试合格的电池进行包装，并进行一系列检查和质量控制，确保电池的安全和质量。

同时要对电池进行适当的贮存，以保证电池的使用寿命和性能稳定。

以上就是电池工艺流程的主要步骤和操作方法。

电池工艺中的每个步骤都需要仔细操作和控制，以确保电池的质量和性能。

随着科技的不断进步，电池工艺也在不断发展创新，提高电池的制造效率和产品品质。

晶体硅太阳能电池生产工艺流程图电池片工艺流程说明：（1）清洗、制绒：首先用化学碱（或酸）腐蚀硅片，以去除硅片表面机械损伤层，并进行硅 片表面织构化，形成金字塔结构的绒面从而减少光反射。

现在常用的硅片的厚度在 180卩m 左右。

去除硅片表面损伤层是太阳能电池制造的第一道常规工序。

⑵甩干：清洗后的硅片使用离心甩干机进行甩干。

⑶扩散、刻蚀：多数厂家都选用P 型硅片来制作太阳能电池，一般用 P0CI3液态源作为扩散源。

扩散设备可用横向石英管或链式扩散炉 ，进行磷扩散形成 P-N 结。

扩散的最高温度可达到850-900 C 。

这种方法制出的 PN 结均匀性好，方块电阻的不均匀性小于10%，少子寿命大于10微秒。

扩散过程遵从如下反应式：4POCI3 + 302 （过量2P2O5+ 2CI2 （气）2P2O5+ 5Si 宀 5SiO2 + 4P 腐蚀磷硅玻璃和等 离子刻蚀边缘电流通路，用化学方法除去扩散生成的副产物。

SiO2与HF 生成可溶于水的SiF62-，从而使硅表面的磷硅玻璃（掺 P2O5的SiO2）溶解，化学反应为： SiO2 + 6HF T H2 （SiF6）+ 2H2O硅片装盒 形成绒面降、 低反射率磷扩散形成 P-N 结清洗扩散后 硅片表面的 .磷硅玻璃/-------------去 PSG 一硅片甩干沉积SIN 薄膜减少反射 率PECVD收集载流子'扩散 刻蚀形成良好的欧姆接 触特性和焊接性能'烘干r、印刷正面电广丿烧结士 烧结<测试包装LL __________超声波清洗0硅片甩干 收集载流子烘干应刷铝背场金属和硅形成良好的 欧姆接触，趋驶成合金去除边缘 P-N 结防止 上下短路印刷背面电 极——去除硅片损 伤层形成绒 面（制绒）⑷减反射膜沉积：采用等离子体增强型化学气相沉积（PECVD: Plasma En ha need Chemical Vapor Depositio n）积一层氮化硅减反射膜，不仅可以减少光的反射，而且由于在制备SiNx减反射膜过程中有大量的氢原子进入，因此也起到了很好的表面钝化和体钝化的效果。

太阳能电池组件封装工艺太阳能电池组件的制造过程中主要有以下一些步骤：激光划片—光焊（将电池片焊接成串）—手工焊（焊接汇流条）—层叠（玻璃—EVA—电池—EVA—TPT）—中测—层压—固化—装边框、接线盒—终测。

1、激光划片：太阳能电池每片工作电压0.4-0.5V左右（开路电压约0.6V），将一片切成两片后，每片电压不变；太阳电池的功率与电池板的面积成正比（同样转化率下）。

根据组件所需电压、功率，可以计算出所需电池片的面积及电池片片数，由于单体电池（未切割前）尺寸一定（有几种标准），面积通常不能满足组件需要，因此，在焊接前，一般有激光划片这套工序，切割前，应设计好切割路线，画好草图，要尽量利用切割剩余的电池片，提高电池片的利用率。

切片时的具体要求：1.1、切片时，切痕深度一般要控制在电池片厚度的1/2—2/3，这主要通过调节激光划片机的工作电流来控制。

如果工作电流太大，功率输出大，激光束强，可以将电池片直接划断，容易造成电池正负极短路。

反之，当工作电流太小，划痕深度不够，在沿着划痕用手将电池折断时，容易将电池片弄碎。

1.2、太阳电池片价格较贵，为减少电池片在切割中的损耗，在正式切割前，应先用与待切电池片型号相同的碎电池片做试验，测试出该类电池片切割时激光划片机合适的工作电流I0，这样正常样品的切割中划片机按照电流I0工作，可以减少由于工作电流太大或太小而造成损耗。

1.3、激光划片机激光束进行路线是通过计算机设置XY坐标来确定的，设置坐标时，一个小数点和坐标轴的差错会使激光束路线完会改变，因此，在电池片切割前，先用小工作电流（使激光能被看清光斑即可）让激光束沿庙宇的路线走一遍，确认路线正确后，再调大电流进行切片。

1.4、一般来说，激光划片机只能沿XY轴方向进行切割，切方形电池片较方便。

当电池片切成三角形等形状时，切割前一定要计算好角度，摆好电池方位，使需要切割的线路沿X或Y方向。

1.5、在切割不同电池片时，如果两次厚度差别较大，调整工作电流的同时，注意调整焦距。

电池制作工艺流程
电池的制作工艺流程包括以下几个步骤：
1. 原材料准备：准备正极材料、负极材料、电解液和隔膜等原材料。

2. 制备正极和负极：将正极材料和负极材料分别混合并加入粘结剂制成浆料，然后将浆料涂布在集电体上形成正负极。

3. 制备隔膜：将隔膜材料裁剪成合适的形状和尺寸。

4. 组装电芯：将正极、负极和隔膜依次叠放在一起，形成一个层叠的结构。

同时，将正极和负极的集电体连接到电芯的正负极引线上。

5. 注入电解液：将电芯放入一个容器中，然后通过注入管道将电解液注入其中，使得电芯完全浸泡在电解液中。

6. 密封电芯：将容器封闭，以确保电解液不外漏，同时也防止氧气进入和水分散失。

7. 充电电池：将已密封的电芯连接到充电设备上，通过流过电芯的电流，将正极氧化、负极还原，把电荷储存起来。

8. 测试和包装：对电池进行性能测试，包括容量、电压、内阻等参数的测试。

合格后进行包装，以便销售和使用。

需要注意的是，电池的制作工艺流程会因不同类型的电池而有所差异，在具体生产过程中还需要根据电池的特性和要求进行调整。

电池工艺流程电池工艺流程是指电池生产过程中的一系列工艺步骤，包括原材料准备、电池组件制造、电池组装和测试等环节。

在整个流程中，每一个步骤都至关重要，任何一环出现问题都可能导致电池性能下降甚至故障。

因此，电池工艺流程的优化和控制对于提高电池质量和性能至关重要。

首先，电池工艺流程的第一步是原材料准备。

电池的主要原材料包括正极材料、负极材料、电解液和隔膜等。

在原材料准备阶段，需要对原材料进行严格的筛选和测试，确保其质量和性能符合要求。

同时，还需要根据电池设计的要求，精确地配比原材料，确保电池性能的稳定和一致性。

接下来是电池组件制造阶段。

在这个阶段，需要将正极材料、负极材料和隔膜等原材料按照一定的工艺流程进行混合、涂布和压片等操作，制备成电池的正负极片和隔膜组件。

这个过程中需要严格控制工艺参数，确保正负极片的厚度、密度和成分均匀一致，以及隔膜的孔隙结构和厚度符合设计要求。

随后是电池组装阶段。

在这个阶段，需要将正负极片、隔膜和电解液等组件按照设计要求进行层叠和包装，形成成型的电池芯。

这个过程中需要严格控制层叠的压力、温度和湿度等参数，确保电池内部组件的紧密结合和稳定性，以及电解液的充填均匀和密封性能良好。

最后是电池测试阶段。

在这个阶段，需要对组装好的电池芯进行一系列的性能测试，包括容量测试、循环寿命测试、安全性能测试等。

通过这些测试，可以全面评估电池的性能和质量，及时发现和解决潜在问题，确保电池的稳定性和可靠性。

综上所述，电池工艺流程是一个复杂而严谨的生产过程，需要各个环节精准配合，严格控制工艺参数，确保电池质量和性能达到设计要求。

只有通过不断优化和改进工艺流程，才能生产出高质量、高性能的电池产品，满足不同领域的需求。

因此，电池工艺流程的重要性不言而喻，对于电池生产企业来说，要不断加强工艺技术研究，提高工艺水平，保证电池产品的市场竞争力和可持续发展。
