380V电动机检修作业指导书1

专业设备检修规程380V电动机跳闸1 电机检修前的试验1.1维修人员首先应检查电机是否已经确定断电后方可进行施工。

1.2拆开接线端盖对电缆进行拆线，并作好标记。

1.3对电机检修前的试验：方法如下一种是绕组对地绝缘，测量绕组对地绝缘时，要把电机的接线全都拆掉。

先检查摇表的好坏，做开路、短路试验。

摇表没问题后，用摇表一个表笔接电机外壳，转动摇把，达到120转/分，此时另一个表笔接绕组的一端，当读数稳定时，就是这个绕组的对地绝缘阻值。

三个绕组要分别测量三次，有的电机是已经把星型连接接好了的，只引出三根出线，那就只需摇测一次就行。

还有就是绕组相间绝缘。

相间绝缘就是绕组之间的绝缘，把表笔先接在一个绕组上，然后转表、测量另一个绕组与它的阻值。

380V电机一般要大于0.5兆。

另外绕组层间（匝间）绝缘也是一种，但要使用万用表测量。

就是通过比较三个绕组的直流电阻值来判断绕组是否存在层间（匝间）短路的故障。

当测量后有一组数值明显偏小时，就怀疑这组层间有问题了。

采用500V兆欧表（俗称的摇表），先测绕组对机壳的绝缘电阻值，数值越大越好；测量绕组之间的绝缘电阻值（需要把3个绕组的接线拆开，然后两两分别测量），也是数值越大越好。

测量的绝缘电阻值为0或者小于0.4MΩ就说明绝缘损坏或不合格，需要处理。

测量三相电机绕组电阻时不需要放电，直接用万用表的电阻档测量，电机功率较大的用1欧档，功率较小的用10欧，分别测量三相绕组的阻值，正常为三相阻值相同。

测量电机的绝缘电阻则使用摇表（兆欧表），分别测量相间绝缘电阻及对地绝缘电阻，其阻值大于1兆欧/千伏为合格。

万用表一般测量线圈电阻，阻值较低。

单相电机高的也只有100多Ω。

用高阻挡（20M）也可以测绝缘电阻，但是因为万用表电压不高，测量结果会有误差，可能万用表测出来绝缘良好，摇表测出来却漏电，因为摇表的电压有500V和1000V，能够击穿较弱的绝缘。

380V电机接线柱一般6根线，板上标注有U1 V1 W1 W2 U2 V2，测线圈电阻是否平衡用万用表低阻档（200Ω）分别测量U1U2 V1V2 W1W2，绝缘用摇表测三相互相之间的电阻和三相对地电阻，大于0.5MΩ即可。

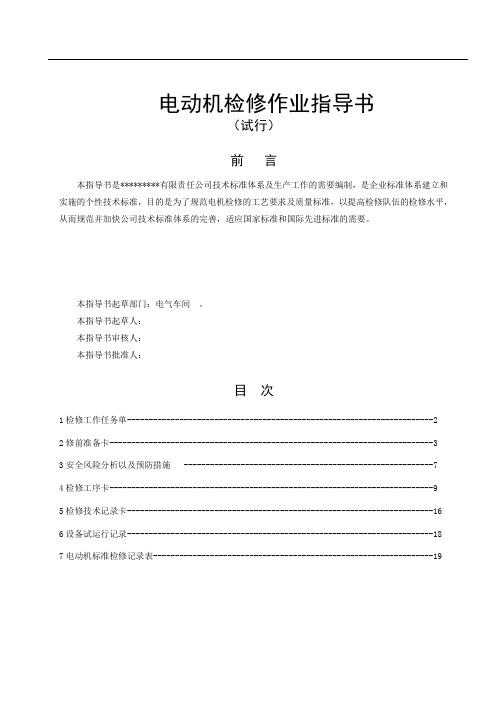

电动机检修作业指导书（试行）前言本指导书是*********有限责任公司技术标准体系及生产工作的需要编制，是企业标准体系建立和实施的个性技术标准，目的是为了规范电机检修的工艺要求及质量标准，以提高检修队伍的检修水平，从而规范并加快公司技术标准体系的完善，适应国家标准和国际先进标准的需要。

本指导书起草部门：电气车间。

本指导书起草人：本指导书审核人：本指导书批准人：目次1检修工作任务单----------------------------------------------------------------------22修前准备卡--------------------------------------------------------------------------33安全风险分析以及预防措施 ---------------------------------------------------------74检修工序卡--------------------------------------------------------------------------95检修技术记录卡----------------------------------------------------------------------166设备试运行记录----------------------------------------------------------------------187电动机标准检修记录表----------------------------------------------------------------19轴承内套与转子轴颈过盈配合测量示意图。

电动机检修作业指导书
目次
1检修工作任务单----------------------------------------------------------------------2 2修前准备卡--------------------------------------------------------------------------3 3安全风险分析以及预防措施 ---------------------------------------------------------7 4检修工序卡--------------------------------------------------------------------------9 5检修技术记录卡----------------------------------------------------------------------16 6设备试运行记录----------------------------------------------------------------------18 7电动机标准检修记录表----------------------------------------------------------------19
端盖轴承室与轴承外套配合测量示意图
轴承内套与转子轴颈过盈配合测量示意图测量位置标准值实测值测量仪器验收人员
轴承间隙测量
前轴承型号：
轴承间隙测量
后轴承型号：
端盖轴承室与轴承外套
配合（前）
端盖轴承室与轴承外套
配合（后）
轴承与转子轴颈过盈配
合（前）
轴承与转子轴颈过盈配
合（后）
应记录的其它内容。

电动机检修作业指导书电动机在工业制造、建筑、交通和家庭生活等各领域得到了广泛应用。

由于使用寿命和工作条件的不同，电动机在使用过程中需要定期维护和检修。

本文将为你提供电动机检修作业指导书，帮助你更好地了解电动机的构造、检修方法和注意事项。

一、电动机构造1.1 外壳：电动机外壳是由铸铁或铝合金等材料制成，用于承载电动机各部分，并起到隔离保护作用。

1.2 定子：电动机定子由铜线绕制成线圈，铁心板组合成。

线圈分布于铁心槽内，与转子配合形成磁场。

1.3 转子：电动机转子由磁化的永磁体或电磁铁芯和铁心片组成。

当外界电源施加于转子上时，转子开始旋转，带动机器实现动力输出。

1.4 端盖：电动机的端盖是定、转子部件固定的密封件，内部设置有轴承。

二、检修准备2.1 检修前准备：检修前需要对电动机进行清洁，清除灰尘和杂质，准备必要的工具和检修材料。

2.2 检验材料：除了常规工具外，还需要配备一些专业的检修工具，包括：马箍、振动表、弹簧卡尺、万用表、电动机综合测试仪等。

2.3 检查工作场地：检修工作场地应保持通风良好，干燥净整，防止尘土飞扬和防止水泡电路。

三、电动机检修3.1 清洗：首先对电动机进行清洗。

需要先拆下电动机外壳，并用清洁剂擦拭清洗，一般为汽油或煤油。

需要注意的是，清洗时切勿将水泼到电动机上，以免发生事故。

3.2 检查定子：检查定子绕组的外观是否有断裂、烧蚀等现象，是否有接触不良、导线变形等问题。

如有问题，应及时更换或修复。

3.3 检查转子：转子的检查需要先将转子从电动机中取出进行。

检查转子是否有磨损、裂纹、磨损等问题，如有需要及时更换。

3.4 检查轴承：检查轴承是否存在磨损、变形等现象。

可以使用振动仪来检查轴承的运行状况，如有问题，应及时更换。

3.5 拆卸各部件：如有需要，需要拆卸电动机的各部件进行检查和更换。

需要注意拆卸时的步骤，防止损坏或丢失。

四、注意事项4.1 安全生产：在进行电动机检修时，需要注意安全生产，做好防护措施，避免发生人身安全事故。

380V电动机检修作业指导书1. 前言380V电动机是工业生产中常见的动力设备，其故障率也比较高。

为了确保电机的正常运行，避免机器故障对生产带来的影响，需要定期对电动机进行检修。

本文将介绍380V电动机检修的具体步骤和注意事项，帮助维修人员实现对电机的快速检修。

2. 检修前准备在开始电动机检修之前，应准备好以下工具和设备：1.绝缘电阻测量仪2.电动机检修手册3.绝缘棒4.包装膜5.螺丝刀、卡尺、扳手等基本工具6.清洁用品，如布、清洁剂等同时，需要对电动机进行隔离和锁定，避免在检修过程中发生意外。

还需要清除相关机器equipment或其他杂项。

3. 检修步骤3.1 拆卸电机在进行电机检修之前，首先需要将电机从驱动系统中拆下来。

操作时应当小心谨慎，不要损坏固定件，同时避免电机落地或受到撕扯。

需要做好记录与标记，这样拆卸完成后安装能顺利进行。

3.2 清洗电机在拆卸电机的同时，需要对其进行清洗，去除污垢和灰尘。

清洗时需要注意不要将水浸入电机内部以免损坏部件。

在清洗后，应该将电机进行吹干和烘干。

3.3 检查电机绝缘检查电机绝缘可以采用绝缘电阻测试仪进行。

将绝缘电阻测试仪的电极与电机绝缘部分相接，在测试结果中，如果绝缘电阻比较低，说明电机绝缘损坏较严重，需要进行绝缘维修或更换。

在绝缘检查过程中，需要注意避免电阻测试仪对电机的伤害，以保证检查结果的正确性。

3.4 检查电机轴承电机轴承是电机运转的关键部件，因此在检查时需要格外谨慎。

首先，需要检查轴承的外部状态，如是否受到损坏、是否生锈、是否有裂纹等。

然后，需要对轴承的内部进行检查，密切关注油封、润滑油和滚珠等部件的状况。

如果发现其中任何一个部件损坏了，都需要进行维修或更换。

3.5 检查电机定子电机定子是电机的核心组成部分。

在检查过程中，需要检查定子的绕组是否受到损坏，是否存在断路、短路和接地现象。

如果检查出问题，需要进行维修或更换，并在更换之后清洗。

3.6 检查电机转子电机转子是电机的另一个关键部件，检查时要注意转子的制动效果、轴铁贴紧和转子平衡等问题。

中电广西防城港电力有限公司—管理制度—发电厂检修规程电气专业设备检修规程380V电动机检修作业指导书此文件产权属中电广西防城港电力有限公司所有，未经许可，不得以任何方式外传。

380V电机检修作业指导书1 设备概况三相异步电机是基于气隙旋转磁场与转子绕组中感应电流相互作用产生电磁转矩，从而实现将电能转换成机械能的一种交流电机。

380V交流电机，它具有结构简单、使用、维护方便，运行可靠和效率较高、性能好等特点广泛应用于工业生产中，作为拖动水泵，油泵，风机及其其他机械的动力。

380V交流电机在我公司遍布整个生产区域，各个运行系统。

2 目的为了保证380V电机检修符合检修工艺及质量标准，文明生产管理的要求。

为所有参加本项目检修人员和质量检验人员确定必要的质量保证程序。

3 适用范围本规程规定了中电广西防城港电厂电气专业380V电动机检修项目、工艺及质量标准。

本规程适用于中电广西防城港电厂电气专业380V电动机检修和维护。

4 作业条件4．1所涉及检修的380V电机已经确认停电，并办理相关的安全文件。

4.2参加本次检修项目的人员必须明确检修任务和内容。

4.3所需的检修工器具必须齐全。

4.4所有参加本次检修项目的人员必须熟悉本作业指导书，并根据作业指导书所要求的检修项目和检修工艺标准进行检修。

4.5准备好本次检修项目所需要的各种损耗材件。

4.6项目开工前必须进行安全及技术交底，并在交底书上签名。

5 风险评估5.1参加本项目检修的人员必须经过岗前安全培训，以及有关的技术培训，并取得相应的合格资格。

5.2项目施工前必须对项目施工人员进行安全交底，并在交底书上签名。

同时做好安全防护工作。

5.3项目施工前，施工人员必须接受相关安全文件后方可进行本次施工任务。

5.4项目施工人员必须明确本次施工内容和范围。

5.5对380V电机施工前，必须对电机进行验电，在确认无电时方可进行下一步的施工。

5.6项目施工人员必须正确佩带安全帽，着装符合工作和安全要求，作好个人安全防护措施。

电动机检修措施作业指导书3.13.1作业前具备的条件和应作的准备3.13.1.1施工前有措施并经批准，施工人员经安全、技术交底并双签字。

3.13.1.2设备到达现场后，应进行检查并应符合下列要求：1）电机应完好，严禁有损伤现象。

2）电机盘车应灵活，不得有卡涩现象。

3）电机的附件、备件应齐全，无损伤。

4）电机的技术文件应齐全。

3.13.1.3电机如不能立即进行检查安装，应存放在干燥、无尘的车间内。

如在室外，应用塑料布裹盖好。

3.13.1.4电机检修前备好各种工器具及仪器仪表。

3.13.2作业的程序、方法和内容施工中如发现缺陷，应及时填写《设备缺陷认证单》，通知施工、质量等部门前来认证处理。

3.13.2.1作业的程序电机解体前清理、记录、试验——解体检查——处理缺陷——回装——试验——做好防雨等措施。

1）用白布将电机表面上尘土、污泥等杂物清理干净。

清理时不得用较硬的工具刮磨掉电机表面的漆皮。

2）将电机铭牌上所有参数抄写在自检记录本上，抄写时要仔细认真，字迹清楚工整。

校核电机型号与设计相符合。

3）盘动电机转子，应灵活无卡涩现象。

4）将电机接线盒打开，检查电机接法与铭牌应相符合，检查电机引出线鼻子焊接或压接应紧密牢固，编号齐全，裸露部分无尖角毛刺。

5）用电桥测量电机定子的直流电阻每相绕组两端头均已引出的电机，应分别测量相间直流电阻。

对于1000V 以上或100KW以上的电机各相绕组直流电阻值相互差别严禁超过其最小值的2%。

假设各相间电阻分别为AX、BY、CZ而AX最大、CZ最小，则要求（AX-CZ）/CZ应≤2%。

中性点未引出的电动机，可测量线间直流电阻，其相互差别严禁超过其最小值的1%。

假设各线间电阻分别为：AB、BC、CA而AB最大、CA最小，则要求（AB-CA）/CA应≤1%。

6）用摇表测量电机的绝缘电阻并作好记录，记录时标明仪表型号、编号、等级、测量人等项目。

摇表的选择：380V以下的电动机及220V电加热器，选用500V摇表：1000V 及以下的电动机选用1000V摇表：1000V以上的电动机选用2500V摇表。

大唐XXXX 发电有限责任公司企业标准Q/×× ××× ××××—××××检修作业指导书作业项目：一期输煤系统380V 电机检修 作业日期： 批 准： 2009,12,18 审 核： 12,18 12,18 编 制：2009,12,172009-12-31修订 2010-01-01实施Q/DTSM ××大唐XXXX发电有限责任公司发布一期输煤系统380V交流电机检修作业指导书1．目的1.1规范检修行为，确保电机修后达到原设计要求。
