高压电动机检修作业指导书(轴瓦)

10KV电动机检修作业指导书编制人：审核人：批准人：10KV电动机检修任务书1.适用范围本指导书适用于10KV电动机检修。

2. 本指导书涉及的质料和图纸2.1电动机技术标准2.2电动机使用说明书2.3电动机设备台帐、试验报告、缺陷记录3.安全措施3.1严格执行《电业安全工作规程》3.2开电气二次工作票，做好安全措施，防止设备带电。

3.3在工作负责人确认无电压后才能开始工作。

3.4进入现场必须穿工作服、绝缘鞋、戴安全帽。

3.5工作现场保持清洁，不准吸烟。

3.6危险点分析：现场用汽油清扫设备部件时，严禁烟火。

4.备品备件清单5.修前准备5.1现场准备现场准备物品清单5.2专用工具专用工具清单5.3工作准备5.3.1工器具已准备完毕，材料、备品已落实。

5.3.2检修地面已铺设彩条布，场地已完善隔离。

5.3.3作业文件已组织学习，工作班成员熟悉本作业指导书内容。

5.3.4检修前测量电动机的电压、起动、运行电流6.检修工序及质量标准6.1 电动机分解和抽转子6.1.1 在分解前，将电动机表面擦拭干净，用500V摇表测量电动机的绝缘电阻并记录。

把端盖的风扇和所有的螺丝及其他零件作好记号，以便安装时各归原位。

6.1.2 拆卸不骤6.1.2.1拆开电动机接线盒盖，卸去电动机引线和接地线；6.1.2.2用拉马卸去连轴器；6.1.2.3卸去风罩和风叶；6.1.2.4卸去轴承端盖，用拉马拉出轴承。

6.1.2.5抽转子6.1.3注意事项6.1.3.1拆下的零件要妥善保管，以防丢失。

6.1.3.2抽转子前定子线圈端部用青壳纸垫好，以防损伤线圈。

6.1.3.3抽转子时，一定要平稳、缓慢、均匀地进行，随时注意不要碰撞定子、转子、绕组、轴承、滑环等。

6.2检修定子 (见证点W-1)6.2.1用干净白布擦净铁心、线圈及其他部位的灰尘，用沾汽油的棉布或毛刷擦干净线圈上的油泥，汽油量不要太多，以免损伤绝缘，现场严禁烟火。

6.2.2检查铁心表面，如有锈斑，应清理干净，涂上绝缘漆；如铁心有松动现象，可在松动处打入绝缘板楔子，并用0.05mm塞尺检查，应以塞不进为合格，然后刷绝缘漆。

05-6KV立式高压电机(轴瓦式)大修作业指导书检修作业指导书1.目的1.1规范检修行为，确保指定项目检修符合质安健环规定要求。

1.2本作业指导书为所有参加本项目的工作人员所必须遵守的操作程序。

2.适用范围2.1本作业指导书适用于韶关发电厂的质安健环活动。

2.2适用于6kV立式高压电机(轴瓦式)的检修工作。

3.概述及术语风险评估JSAWSWP4.引用文件4.1中华人民共和国电力工业部（1996）颁发的《电力建设施工及验收技术规范（电气机组篇）》。

4.2设备生产厂家提供的资料和图纸。

4.3韶关发电厂200MW、300MW火力发电机组《电气检修规程》。

4.4中华人民共和国电力行业标准《火力发电厂电气机组检修导则》。

4.5诺诚综合五星系统常规工业指导手册CMB253-20045.人员资质、职责及权限5.1人员资质工作人员应是专业从事电气检修及试验人员,并且通过安规考试及技能资格审查。

，上岗前3个月经过质安健环教育考试合格。

5.2职责及权限5.2.1施工负责人：组织得当、分工明确、对质安健环负责。

5.2.2指定专人做好记录，确保记录真实、准确、工整。

5.2.3监护人：按安规要求对工作人员的质安健环进行监护。

5.2.4 QC人员负责项目质安健环验收、签证。

6．物资资源配置及现场准备6.1材料备品6.2工器具6.3现场准备及工具6.3.1核对电机命名编号并抄录铭牌。

6.3.2核对工作票上质安健环已落实。

6.3.3向工作成员交待现场安措及特殊注意事项。

7、工作内容及要求接螺丝，⑶由热工拆下热敏元件导线，温度计。

⑷由机械班组拆下轴瓦油管，润滑油冷却器水管等。

⑸拆开电动机基座螺丝，利用机壳上特制吊环，将电动机整体吊离机座，并立在专用机架上。

⑹使用塞尺，从电动机下部，分四点测量定转子气隙并做好记录。

电机解体:⑴将轴承室内的润滑油全部放干净。

⑵拆开上端盖顶部防尘盖的螺丝并将盖吊下。

⑶拆开前轴承外油盖螺丝，将油盖取下。

6kV电机C级检修作业指导书一、检修电机前的准备工作1、检修工作开始前，检修工作人员必须熟悉被修设备的结构、检修的工艺标准，了解检修的项目。

检修所用的工具材料必须准备齐全，检修场地要预先清理干净。

2、必备完善的设备巡查记录（如电机及轴承振动、温度，负载及空载电流，噪声等），必要时可将电机空载运行检查。

二、检修电机的拆卸1、将上机架（立式）的润滑油放出，储存以备取用。

2、拆电机接动力线（中性线）、二次线及温度线并做好记录。

3、拆除风扇罩（卧式电机）及电机侧、低部盖板。

4、拆联轴器。

5、拆除上、下机架（立式）。

6、将电机吊到检修位置（如需要）。

7、拆除轴承端盖。

8、拆端盖及卡簧，抽（吊）出电机转子（如需要）。

将拆卸下来的电机部件置放于干净整洁3~10mm厚脱皮上；将电机放置在清洁的检修场地上、下部垫枕木。

拆卸过程中需要作好有关的标记、记录。

三、电机检修工艺过程及项目1、定子部分。

①吹灰、清洁铁芯、定子线圈等有关部分。

②检查线圈端部的绑扎是否牢固，是否有磨损。

③检查漆膜是否完好，绝缘是否完好。

④小连接线、引出线是否绑扎牢固。

⑤槽契检查，是否完整无缺，有无松动。

⑥检查定子铁芯有否松动，通风孔有无堵塞等现象。

⑦检查引出线电缆有无变色，引出线盒、瓷瓶有无破损。

⑧检查测温元件是否完好。

2、转子部分。

①吹灰、清扫（和定子同时进行）。

②检查鼠笼条有无断裂、松动。

③铁芯有无锈蚀，通风孔有无堵塞，铁芯与轴有否移位、松动等。

④检查平衡块是否牢固、完整，螺丝有否拧紧。

⑤轴有否磨损。

3、上机架、下机架、风扇罩的检查。

①对部件进行清揩，检查有无裂纹、变形等现象。

②检查是否存在与转子轴摩擦。

4、检查负荷端轴承、非负荷端轴承。

①对部件进行清洗。

②检查是否存在机械损伤，磨损程度。

③同时检查测温元件（与热工专业一起）。

5、油、水、空气管路的检查。

①对上述管路进行清揩，检查脏污程度，积灰、积垢、漏水、漏油等。

检修后对油冷却器进行0.4MPa水压试验30分钟，应无泄漏。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改05-6KV立式高压电机大修作业指导书(新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes05-6KV立式高压电机大修作业指导书(新版)检修作业指导书1.目的1.1规范检修行为，确保指定项目检修符合质安健环规定要求。

1.2本作业指导书为所有参加本项目的工作人员所必须遵守的操作程序。

2.适用范围2.1本作业指导书适用于韶关发电厂的质安健环活动。

2.2适用于6kV立式高压电机(轴瓦式)的检修工作。

3.概述及术语风险评估JSAWSWP4.引用文件4.1中华人民共和国电力工业部（1996）颁发的《电力建设施工及验收技术规范（电气机组篇）》。

4.2设备生产厂家提供的资料和图纸。

4.3韶关发电厂200MW、300MW火力发电机组《电气检修规程》。

4.4中华人民共和国电力行业标准《火力发电厂电气机组检修导则》。

4.5诺诚综合五星系统常规工业指导手册CMB253-20045.人员资质、职责及权限5.1人员资质工作人员应是专业从事电气检修及试验人员,并且通过安规考试及技能资格审查。

，上岗前3个月经过质安健环教育考试合格。

5.2职责及权限5.2.1施工负责人：组织得当、分工明确、对质安健环负责。

5.2.2指定专人做好记录，确保记录真实、准确、工整。

5.2.3监护人：按安规要求对工作人员的质安健环进行监护。

5.2.4QC人员负责项目质安健环验收、签证。

6．物资资源配置及现场准备6.1材料备品序号名称型号单位数量状态1轴承原轴承型号只1合格2轴承原轴承型号只1合格3清洗剂QW-148 KG2合格4绝缘漆1032号漆KG5合格5槽楔试电机型号定支若干合格6润滑剂＃3锂基脂KG若干合格7清抹布无KG2清洁6.2工器具序号名称型号单位数量状态1活动扳手10寸、12寸、14寸、17寸把各1合格2一字螺丝刀100mm、150mm、200mm 把各1合格3十字螺丝刀100mm、150mm、200mm 把各1合格4梅花扳手14～32把各1合格5扳手套管32件组套1合格6内六角通用型套1合格7拉马通用型把1合格8加热枪通用型套1合格9手锤2磅、5磅把各1合格10铜棒300mm 把1合格11尖嘴钳通用型把1合格12塞尺150mm套1合格6.3现场准备及工具6.3.1核对电机命名编号并抄录铭牌。

编号：AQ-JS-01185( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑05-6KV立式高压电机(轴瓦式)大修作业指导书05-6kv vertical high voltage motor (bearing shell type) overhaul operation instruction05-6KV立式高压电机(轴瓦式)大修作业指导书使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。

检修作业指导书1.目的1.1规范检修行为，确保指定项目检修符合质安健环规定要求。

1.2本作业指导书为所有参加本项目的工作人员所必须遵守的操作程序。

2.适用范围2.1本作业指导书适用于韶关发电厂的质安健环活动。

2.2适用于6kV立式高压电机(轴瓦式)的检修工作。

3.概述及术语风险评估JSAWSWP4.引用文件4.1中华人民共和国电力工业部（1996）颁发的《电力建设施工及验收技术规范（电气机组篇）》。

4.2设备生产厂家提供的资料和图纸。

4.3韶关发电厂200MW、300MW火力发电机组《电气检修规程》。

4.4中华人民共和国电力行业标准《火力发电厂电气机组检修导则》。

4.5诺诚综合五星系统常规工业指导手册CMB253-20045.人员资质、职责及权限5.1人员资质工作人员应是专业从事电气检修及试验人员,并且通过安规考试及技能资格审查。

，上岗前3个月经过质安健环教育考试合格。

5.2职责及权限5.2.1施工负责人：组织得当、分工明确、对质安健环负责。

5.2.2指定专人做好记录，确保记录真实、准确、工整。

5.2.3监护人：按安规要求对工作人员的质安健环进行监护。

高压同步电机定子检修作业指导书1. 危害辩识1.1在电机定子拆线的过程中，有被高压电缆中剩余电荷和感应电压电击的危险。

1.2 在拆卸电机防护罩、碳刷架和定子的过程中，有被机械伤害的危险。

1.3 在吊装电机的过程中，有行车失控或者钢丝绳突然断裂造成设备和人身伤害的危险。

1.4 在焊接定子线圈的过程中，有发生火灾的危险。

1.5 作业现场有毒有害气体泄漏，有造成检修人员中毒的危险。

1.6 检修现场，周围的运转设备和压力容器，有爆炸后飞物伤人的危险。

1.7 电机下有坑洞，有坠入孔洞的危险。

2. 准备阶段2.1 物资:电机定子绕组、云母带、银铜焊条，铜焊粉、铜丝、玻璃涤绳、白纱带、环氧树脂槽契、石棉板、一桶水、棉纱布、枕木8根。

2.2 工具：专用套筒扳手一把、双钩若干、10寸活动扳手两把、14－17、 19－21梅花扳手各二把、木郎头二把、5mm ×20mm×300mm的环氧树脂板二根、1mm×15mm×1000mm环氧树脂板若干、尖嘴钳、钢丝钳、电工刀、裁纸刀、平挫、锯弓、铁榔头各一把、直流电焊机一台，氧焊一套。

2.3 人员：熟练维修电工两名、民工一名、氧焊工一名。

2.4 票证：《设备检修作业许可证》、《停送电联络票》《动火作业票》《工作联系单》。

2.5 制定详细的《电控部零星项目检修方案》，由主管领导审批并存档。

2.6 针对检修现场的各种危害，组织参与检修的人员进行安全学习，并落实安全措施。

3. 实施阶段3.1 挂牌3.1.1 联系电气运行，办理停电联络票。

由运行人员执行停电、验电、挂接地线，并在隔离刀闸手柄上悬挂“有人工作禁止合闸”警示牌。

3.1.2 将检修高压电机的辅机柜总电源空开分掉，并挂上“有人工作禁止合闸”警示牌。

3.1.3 将检修高压电机的二次回路直流控制电源、合闸电源分断。

3.2 拆线3.2.1 将电机定子引线与动力电缆拆离、分开，电缆端三根线和电机引线分别做上相对应的相序标记。

高压电动机大修作业指导书（吸、送风机电动机）1 目的范围：规范检修作业，提高检修质量。

适用于#3炉吸、送风机电动机大修。

型式功率（KW）制造厂Y1250—8/1430 1250 哈尔滨电机厂Y1600—8/1430 1600 哈尔滨电机厂2 引用标准：3 术语定义：无术语定义。

4 职责：4.1工作负责人按电业工作规程组织工作，在作业指导书的□内打√以确认工作，进行接口工作联系，填写质量记录。

4.2 工作负责人有权对工作人员进行工作安排。

4.3 工作成员按电业工作规程和本作业指导书进行工作。

4.4本作业指导书如有问题，所有人员应及时反馈，按文件和资料控制程序进行修改。

5工作程序：5.1 工作人员配备与技能：5.1.1 工作负责人1名：具备电气第一种工作票工作能力与资格，具备6年以上或3次以上本型号电动机大修工作经验。

5.1.2 专责检修工3名：具备电气第二种工作票工作能力与资格。

5.1.3 检修工1名：具有1年以上电气工作经验。

5.1.4 起重工1名：具备特殊工种起重工工作资格。

5.2 使用设备、工具及仪器：5.2.1 19mm×1 mm钢丝绳2根；12.7mm×1m钢丝绳1根，12.7mm ×2m钢丝绳2根。

5.2.2 14~32梅花板手1套，46重型套筒扳手1把。

5.2.3 M20吊环2个。

5.2.4 55呆板手1把。

5.2.5 300mm平口螺丝刀；十字螺丝刀各1把。

5.2.6 12镑大锤1把；1.5镑手锤2把。

5.2.7 18"活板手2个，毛刷2把（8"），14—29套筒扳手1套5.2.8 铜棒（Φ30）2根，电线轴1个（带触电保安器）。

5.2.9 小撬棍2根，电动吹尘器2台（VC—4D，400W）。

5.2.10 Ф32U型卡环1个，道木6根；厚木板4块。

5.2.11 抽、装转子专用工具1个，手动气压喷壶1套。

5.2.12 500V摇表1块，塞尺1把，探尺1把。

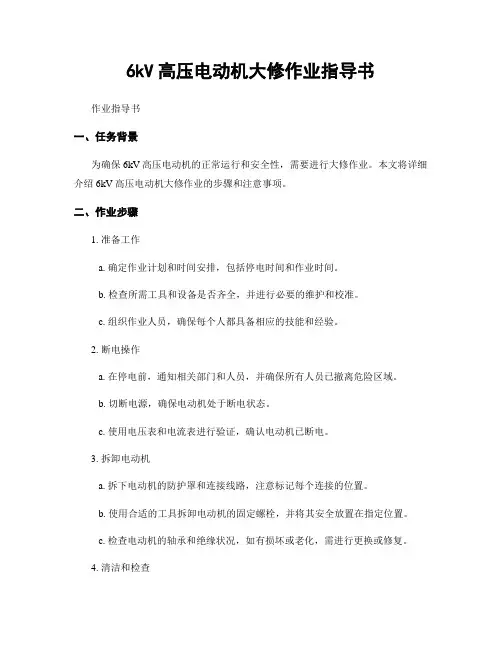

6kV高压电动机大修作业指导书作业指导书一、任务背景为确保6kV高压电动机的正常运行和安全性，需要进行大修作业。

本文将详细介绍6kV高压电动机大修作业的步骤和注意事项。

二、作业步骤1. 准备工作a. 确定作业计划和时间安排，包括停电时间和作业时间。

b. 检查所需工具和设备是否齐全，并进行必要的维护和校准。

c. 组织作业人员，确保每个人都具备相应的技能和经验。

2. 断电操作a. 在停电前，通知相关部门和人员，并确保所有人员已撤离危险区域。

b. 切断电源，确保电动机处于断电状态。

c. 使用电压表和电流表进行验证，确认电动机已断电。

3. 拆卸电动机a. 拆下电动机的防护罩和连接线路，注意标记每个连接的位置。

b. 使用合适的工具拆卸电动机的固定螺栓，并将其安全放置在指定位置。

c. 检查电动机的轴承和绝缘状况，如有损坏或老化，需进行更换或修复。

4. 清洁和检查a. 使用清洁剂和刷子清洁电动机的外壳和内部部件，确保无灰尘和污垢。

b. 检查电动机的绝缘材料和绝缘层，如有损坏或老化，需进行更换或修复。

c. 检查电动机的转子和定子，确保无断裂、变形或磨损。

5. 部件更换和修复a. 根据检查结果，对需要更换或修复的部件进行相应的操作。

b. 更换损坏的轴承、绝缘材料和绝缘层，确保电动机的正常运行。

c. 修复转子和定子的损坏部分，如有需要，进行重新绕线。

6. 组装电动机a. 将修复和更换好的部件按照正确的顺序和方法进行组装。

b. 使用扭矩扳手和螺栓进行固定，确保电动机的稳固和安全。

c. 进行绝缘测试和绝缘电阻测试，确保电动机的绝缘性能符合要求。

7. 联接线路和防护罩a. 根据连接线路的标记和图纸，将线路正确地连接到电动机。

b. 安装电动机的防护罩，确保所有部件都安装正确并牢固。

8. 试运行和调试a. 恢复电源，确保电动机正常运行。

b. 检查电动机的运行状态和参数，如电流、电压和温度，确保在正常范围内。

c. 如发现异常情况，及时停机并进行故障排除。

电动机检修作业指导书一、引言电动机是现代工业中常见的重要设备之一，它通常用于驱动各种机械设备，如风机、泵等。

然而，由于长时间运行和环境因素等原因，电动机可能会出现各种故障，影响设备的正常运行。

为了保证设备的稳定运行和延长电动机的寿命，对电动机进行定期检修是必不可少的。

本指导书旨在为电动机检修提供一些基本指导，以确保检修工作的安全性和有效性。

二、检修前准备1. 关机和断电在进行电动机检修前，首先应将设备正常关机，并断开电源，确保工作环境的安全性。

2. 安全屏障检修工作区域应设置安全屏障，以避免他人误入或发生其他意外情况。

必要时，可以使用安全标志和警示标志进行标识。

3. 工具和设备准备根据电动机的具体型号和规格，准备相应的工具和设备，包括螺丝刀、扳手、电动工具等。

同时，确保这些工具和设备的正常工作状态和质量。

三、检修步骤1. 外观检查首先，检查电动机的外观情况，包括机壳的完整性、风扇的清洁程度等。

如果发现机壳有裂缝或风扇有堵塞现象，应及时进行修理或清洁。

2. 温度检测使用温度计测量电动机的温度，尤其是轴承和绕组的温度。

如果温度异常过高，可能表明电动机存在故障，应及时处理。

3. 绝缘测试使用绝缘测试仪对电动机的绕组绝缘进行检测。

此步骤可以判断绝缘材料是否老化或存在损坏，如果绝缘电阻不达标，应修复或更换绝缘材料。

4. 轴承检查检查电动机轴承的润滑情况，如有需要，可以添加适量的润滑剂。

同时，注意检查轴承的松动情况，如发现松动，应及时进行紧固。

5. 冷却系统检查检查电动机的冷却系统，包括风扇、冷却液循环等，确保冷却系统正常工作。

如有需要，可以清洁风扇或更换冷却液。

6. 电气测试对电动机进行电气测试，包括检查电动机的电压、电流等参数，以及检测电动机的起动和运行情况。

如发现电气参数异常或运行不稳定，应进行相应的修理或调整。

四、安全注意事项1. 严禁在检修过程中随意触摸电动机或其它电器元件，以避免触电或其他伤害。

1 目的和适用范围为保证安全生产，保障现场的电气作业人员、设备的安全，提供指导原则以满足操作10kV 及以下滚动轴承式高压三相异步电动机（本体）的检修符合检修工艺质量要求和维修保运厂的基本安全要求，特制订本作业指导书。

本指导书适用于维修保运厂高压防爆电动机大修作业。

2 工作任务高压三相异步电动机（本体）的检修3 作业前准备工作3.1 明确作业内容，开具作业票据3.1.1检修班组应与运行部设备负责人进行沟通3.1.2到所在装置确认电机已停运，办理停送电票、生产过程中危险作业票(火票、临时用电票等)。

3.1.3明确工作任务、停电范围、带电范围以及工作时间.3.1.4开具并办理第一种工作票，以及其它必要的作业票证，3.2 人员配置：工种、人数，素质要求，劳保穿戴3．2．1 由电工、钳工操作。

作业负责人1人、监护人1人，起重负责人1人。

电工应具有相应电气知识和水平，具有合格相关作业证。

作业人员不少于6人、大型电动机的安装和拆卸需要搬运和吊装时应有起重工配合进行。

3．2.2作业人员必须穿戴好防静电工作服、安全帽、防护眼镜、劳保手套和绝缘劳保鞋等劳动保护用品。

3.3作业工具及耗材：3.3.1作业人员个人工具3．3．2班组工具：各类成套扳手（9件以上套筒扳手、梅花扳手、呆扳手、内六角扳手、12″及以上活扳手等）、大号一字螺丝刀、撬棍、专用螺栓及螺帽、棘轮扳手、拉马、木槌、铜棒、轴承起拔器、卡环钳、扁铲、枕木、钢丝刷、锉刀、砂布、油桶、油盆、毛刷、垃圾桶、摇表、钳形电流表、状态监测仪、红外线测温仪等，作业人员可根据现场实际选择适用的工具、材料。

在室外安装的电机，应有防雨措施。

3.3.3大型机具：吊车（钢丝绳、导链、三角架）、试验设备。

3.3.4耗材：电气设备专用清洗剂、去锈剂、煤油、润滑脂、塑料薄膜、包装布、轴承等3.3.5技术资料齐全，准备好检修记录。

3.4熟悉作业现场，进行风险辨识3.4.1作业组长组织全体作业人员现场列队进行HSE事项及质量交底3.4.2交代作业任务、作业区域、人员分工。

西安德玛机电科技有限公司企业标准高压电机检修作业指导书2009-08-01发布 2009-08-05实施***************************发布前言本指导书是西安德玛机电科技有限公司技术标准体系及生产工作的需要编制，是企业标准体系建立和实施的个性技术标准，目的是为了规范高压电机检修的工艺要求及质量标准，以提高检修队伍的检修水平，从而规范并加快公司技术标准体系的完善，适应国家标准和国际先进标准的需要。

本指导书参照国家标准（GB 50150-2006）《电气装置安装工程电气设备交接试验标准》本指导书起草部门：生产技术部。

本指导书起草人：董伯祥本指导书修改人：黄长江本指导书审核人：段金良本指导书批准人：牛理学本指导书由公司生产技术部提出并归口管理。

目次1检修工作任务单----------------------------------------------------------------------4 2修前准备卡--------------------------------------------------------------------------6 3检修工序卡--------------------------------------------------------------------------11 4检修技术记录卡----------------------------------------------------------------------14 5设备试运行记录----------------------------------------------------------------------15 6完工报告单--------------------------------------------------------------------------16端盖轴承室与轴承外套配合测量示意图轴承内套与转子轴颈过盈配合测量示意图测量位置标准值实测值测量仪器验收人员轴承间隙测量前轴承型号：轴承间隙测量后轴承型号：端盖轴承室与轴承外套配合（前）端盖轴承室与轴承外套配合（后）轴承与转子轴颈过盈配合（前）轴承与转子轴颈过盈配合（后）应记录的其它内容。

神华包头 煤化工公司检修施工方案作业文件 0 版SBCCC-21-R-23 第 1 页共 9 页高压轴瓦电机检修0 版次 编制人 审核人批准人 批准日期编制部门发布日期实施日期神华集团SHENHUA GROUP第 2 页共9 页目录一、编制依据 3二、工程概况 3三、施工步骤 3四、施工部署 5五、施工安全防护措施 7六、停电安全措施7第 3 页共9 页一、编制依据1. 旋转电机及调速励磁装置维护检修规范2.《电动机维护检修规范》GSB09036/1.03. 神华包头煤化工分公司烯烃中心检修计划书4. 高压电动机检修工艺及验收标准二、工程概况神华煤化工包头分公司循环水装置一循、二循、三循水泵房部分较大容量高压电机属于轴瓦电机，其检修作业内容及重点有所不同，涉及轴瓦检修部分是一般电机所不具备的，为了检修作业能顺利进行，提高检修进度，故编制此检修方案。

此次电动机检修内容：1.检查电动机外观，清扫电机外壳；2.检查所有机械连接，检查引出线连接及绝缘情况；3.检查电动机进线口的密封状况，检查电机外壳接地情况；4.检查清扫冷却系统；5.轴承检修，并对缺陷进行修复或更换轴承6.检查电气连接有无松动或缺陷并检测电机、电缆线路的绝缘电阻；7.检查清扫电机的附属设备；三、施工步骤1）根据以上内容备置检修所需的材料、工具和专用试验设备；2）开具检修工作票，电气作业票；3）按照检修内容展开工序；1、解体与检查1.1拆卸电机的进线；打开电机接线盒，将电机进线及接地线拆除，并做好相位标记，将电缆或引线与电机分离。

1.2拆卸联轴器；拆卸前注意做好标记，用专用拉具将联轴器慢慢拉出。

1.3拆风扇先行车配合将风罩拆下再将风扇的开口销拿掉或将固定螺丝松脱，用专用拉具将其拉出。

第 4 页共9 页1.4拆卸端盖、抽转子；先在电机前后盖与机座的接缝处（止口）及轴承盖与端盖的接触处做好标记以便复位。

安装专用工具，抽出转子。

抽转子的常规方法：用行车双钩接假轴抽转子。

目次1 范围 (1)2 规范性引用文件 (1)3 安全措施 (1)4 备品备件准备 (1)5 现场准备及工具 (1)6 检修工序及质量标准（可附简图） (3)7 检修记录 (4)8 试运行（品质再鉴定）（W5） (5)9 不符合项目处理单（H2） (6)10 完工报告单（H3） (7)11 质量签证单 (9)I卧式轴瓦型高压电动机A级检修作业指导书1范围本指导书适用于卧式轴瓦型高压电动机A级检修工作。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

YKK900—8型电机厂家技术资料、维护使用说明书及图纸电力设备交接和预防性试验规程 Q/CDT 107 001－2005电业安全工作规程3安全措施3.1严格执行《电业安全工作规程》3.2工作人员认真执行现场安全措施。

3.3停电等安全措施完善并符合现场实际。

3.4工作人员不应停留在危险位置。

3.5起重用具经检验合格，安全可靠。

3.6所带的常用工具、量具应认真清点，严禁遗留在设备内。

3.7做好防止被机械带动的措施。

3.8热工相关测点已拆除。

3.9参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

3.10参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。

3.11开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。

4备品备件准备5现场准备及工具1□工器具已准备完毕，材料、备品已落实。

□检修地面已经铺设防护胶皮，场地已经完善隔离。

□作业文件已组织学习，工作组成员熟悉本作业指导书内容。

23 5.3 办理相关工作票□ 检查验证工作票、试验票。

□ 动火工作票办理完毕。

□6 检修工序及质量标准（可附简图）6.1 电动机的电气检查□ 确认工作票所列安全措施正确完备并已做好。
