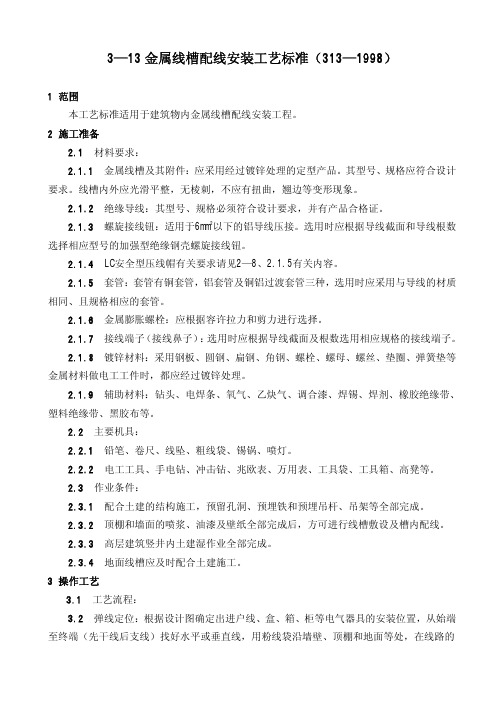

3—13金属线槽配线安装工艺标准（313—1998）1 范围本工艺标准适用于建筑物内金属线槽配线安装工程。
2 施工准备2.1 材料要求：2.1.1 金属线槽及其附件：应采用经过镀锌处理的定型产品。
其型号、规格应符合设计要求。
线槽内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。
2.1.2绝缘导线：其型号、规格必须符合设计要求，并有产品合格证。
2.1.3 螺旋接线钮：适用于6mm2以下的铝导线压接。
选用时应根据导线截面和导线根数选择相应型号的加强型绝缘钢壳螺旋接线钮。
2.1.4 LC安全型压线帽有关要求请见2—8、2.1.5有关内容。
2.1.5套管：套管有铜套管，铝套管及铜铝过渡套管三种，选用时应采用与导线的材质相同、且规格相应的套管。
2.1.6金属膨胀螺栓：应根据容许拉力和剪力进行选择。
2.1.7接线端子（接线鼻子）：选用时应根据导线截面及根数选用相应规格的接线端子。
2.1.8 镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。
2.1.9辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。
2.2主要机具：2.2.1铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。
2.2.2 电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳等。
2.3 作业条件：2.3.1配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。
2.3.2顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行线槽敷设及槽内配线。
2.3.3高层建筑竖井内土建湿作业全部完成。
2.3.4地面线槽应及时配合土建施工。
3 操作工艺3.1工艺流程：3.2弹线定位：根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，按照设计图要求及施工验收规范规定，分匀档距并用笔标出具体位置。
塑料线槽配线1范围本工艺标准适用于干燥室内的电气照明明配线工程。
2施工准备2.1材料要求：2.1.1塑料线槽：由槽底、槽盖及附件组成，它是由难燃型硬聚氯乙烯工程塑料挤压成型，严禁使用非难燃型材料加工。
选用塑料线槽时，应根据设计要求选择型号、规格相应的定型产品。
其敷设场所的环境温度不得低于-15℃，其氧指数不应低于27%。
以上线槽内外应光滑无棱刺，不应有扭曲、翘边等变形现象。
并有产品合格证。
2.1.2绝缘导线：导线的型号、规格必须符合设计要求，线槽内敷设导线的线芯最小允许截面：铜导线为1.0mm2；铝导线为2.5mm2。
2.1.3螺旋接线钮：应根据导线截面和导线根数，选择相应型号的加强型绝缘钢壳螺旋接线钮。
2.1.4LC安全型压线帽请见3—8、2.1.5有关内容。
2.1.5套管：套管有铜套管、铝套管及铜铝过渡套管三种，选用时应采用与导线规格相应的同材质套管。
2.1.6接线端子（接线鼻子）：选用时应根据导线的根数和总截面，选用相应规格的接线端子。
2.1.7木砖：用木材制成梯形，使用时应做防腐处理。
2.1.1塑料胀管：选用时，其规格应与被紧固的电气器具荷重相对应，并选择相同型号的圆头机螺丝与垫圈配合使用。
2.1.9镀锌材料：选择金属材料时，应选用经过镀锌处理的圆钢、扁钢、角钢、螺丝、螺栓、螺母、垫圈、弹簧垫圈等。
非镀锌金属材料需进行除锈和防腐处理。
2.1.10辅助材料：钻头、焊锡、焊剂、电焊条、氧气、乙炔气、调合漆、防锈漆、橡胶绝缘带或粘塑料绝缘带、黑胶布、石膏等。
2.2主要机具：2.2.1铅笔、卷尺、线坠、粉线袋、电工常用工具、活扳子、手锤、錾子。
2.2.2钢锯、钢锯条、喷灯、锡锅、锡勺、焊锡、焊剂。
2.2.3手电钻、电锤、万用表、兆欧表、工具袋、工具箱、高凳等。
2.3作业条件：2.3.1配合土建结构施工预埋保护管、木砖及预留孔洞。
2.3.2屋顶、墙面及地面、油漆、浆活全部完成。
3操作工艺3.1工艺流程：弹线定位→线槽固定→线槽连接→槽内放线→导线连接→线路检查绝缘摇测3.2弹线定位：3.2.1弹线定位应符合以下规定3.2.1.1线槽配线在穿过楼板或墙壁时，应用保护管，而且穿楼板处必须用钢管保护，其保护高度距地面不应低于1.8m；装设开关的地方可引至开关的位置。

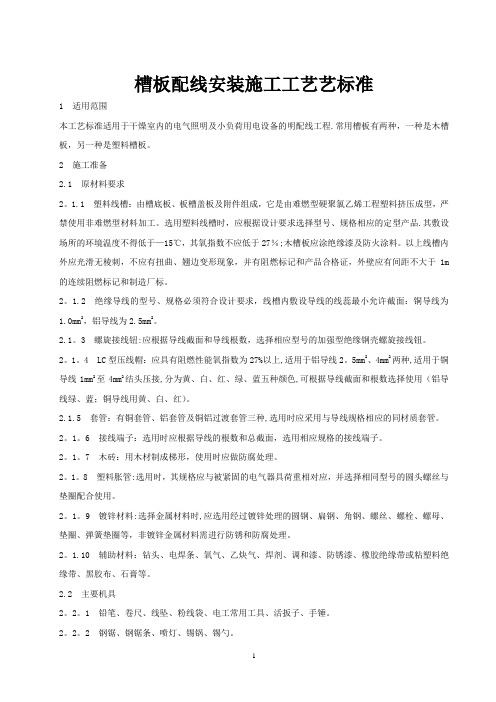

槽板配线安装施工工艺艺标准1 适用范围本工艺标准适用于干燥室内的电气照明及小负荷用电设备的明配线工程.常用槽板有两种，一种是木槽板，另一种是塑料槽板。
2 施工准备2.1 原材料要求2。
1.1 塑料线槽：由槽底板、板槽盖板及附件组成，它是由难燃型硬聚氯乙烯工程塑料挤压成型，严禁使用非难燃型材料加工。
选用塑料线槽时，应根据设计要求选择型号、规格相应的定型产品.其敷设场所的环境温度不得低于—15℃，其氧指数不应低于27％;木槽板应涂绝缘漆及防火涂料。
以上线槽内外应光滑无棱刺，不应有扭曲、翘边变形现象，并有阻燃标记和产品合格证，外壁应有间距不大于1m 的连续阻燃标记和制造厂标。
2。
1.2 绝缘导线的型号、规格必须符合设计要求，线槽内敷设导线的线蕊最小允许截面：铜导线为1.0mm2，铝导线为2.5mm2。
2.1。
3 螺旋接线钮:应根据导线截面和导线根数，选择相应型号的加强型绝缘钢壳螺旋接线钮。
2。
1。
4 LC型压线帽：应具有阻燃性能氧指数为27%以上,适用于铝导线2。
5mm2、4mm2两种,适用于铜导线1mm2至4mm2结头压接,分为黄、白、红、绿、蓝五种颜色,可根据导线截面和根数选择使用（铝导线绿、蓝；铜导线用黄、白、红）。
2.1.5 套管：有铜套管、铝套管及铜铝过渡套管三种,选用时应采用与导线规格相应的同材质套管。
2。
1。
6 接线端子：选用时应根据导线的根数和总截面，选用相应规格的接线端子。
2。
1。
7 木砖：用木材制成梯形，使用时应做防腐处理。
2。
1。
8 塑料胀管:选用时，其规格应与被紧固的电气器具荷重相对应，并选择相同型号的圆头螺丝与垫圈配合使用。
2。
1。
9 镀锌材料:选择金属材料时,应选用经过镀锌处理的圆钢、扁钢、角钢、螺丝、螺栓、螺母、垫圈、弹簧垫圈等，非镀锌金属材料需进行防锈和防腐处理。
2。
1.10 辅助材料：钻头、电焊条、氧气、乙炔气、焊剂、调和漆、防锈漆、橡胶绝缘带或粘塑料绝缘带、黑胶布、石膏等。

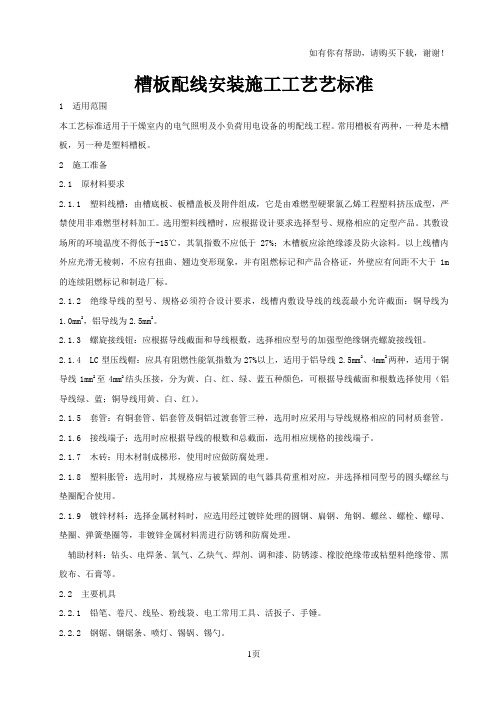

槽板配线安装施工工艺艺标准1 适用范围本工艺标准适用于干燥室内的电气照明及小负荷用电设备的明配线工程。
常用槽板有两种，一种是木槽板，另一种是塑料槽板。
2 施工准备2.1 原材料要求2.1.1 塑料线槽：由槽底板、板槽盖板及附件组成，它是由难燃型硬聚氯乙烯工程塑料挤压成型，严禁使用非难燃型材料加工。
选用塑料线槽时，应根据设计要求选择型号、规格相应的定型产品。
其敷设场所的环境温度不得低于-15℃，其氧指数不应低于27%；木槽板应涂绝缘漆及防火涂料。
以上线槽内外应光滑无棱刺，不应有扭曲、翘边变形现象，并有阻燃标记和产品合格证，外壁应有间距不大于1m 的连续阻燃标记和制造厂标。
2.1.2 绝缘导线的型号、规格必须符合设计要求，线槽内敷设导线的线蕊最小允许截面：铜导线为1.0mm2，铝导线为2.5mm2。
2.1.3 螺旋接线钮：应根据导线截面和导线根数，选择相应型号的加强型绝缘钢壳螺旋接线钮。
2.1.4 LC型压线帽：应具有阻燃性能氧指数为27%以上，适用于铝导线2.5mm2、4mm2两种，适用于铜导线1mm2至4mm2结头压接，分为黄、白、红、绿、蓝五种颜色，可根据导线截面和根数选择使用（铝导线绿、蓝；铜导线用黄、白、红）。
2.1.5 套管：有铜套管、铝套管及铜铝过渡套管三种，选用时应采用与导线规格相应的同材质套管。
2.1.6 接线端子：选用时应根据导线的根数和总截面，选用相应规格的接线端子。
2.1.7 木砖：用木材制成梯形，使用时应做防腐处理。
2.1.8 塑料胀管：选用时，其规格应与被紧固的电气器具荷重相对应，并选择相同型号的圆头螺丝与垫圈配合使用。
2.1.9 镀锌材料：选择金属材料时，应选用经过镀锌处理的圆钢、扁钢、角钢、螺丝、螺栓、螺母、垫圈、弹簧垫圈等，非镀锌金属材料需进行防锈和防腐处理。
辅助材料：钻头、电焊条、氧气、乙炔气、焊剂、调和漆、防锈漆、橡胶绝缘带或粘塑料绝缘带、黑胶布、石膏等。
2.2 主要机具2.2.1 铅笔、卷尺、线坠、粉线袋、电工常用工具、活扳子、手锤。
1.1.1.1.1塑料线槽配线1.1.1.1.1.1 施工准备1.1.1.1.1.1.1技术准备（1）确定桥架、槽板的型号规格及平面布置符合设计要求。
（2）进行设计交底、技术交底。
1.1.1.1.1.1.2材料要求（1）塑料线槽：由槽底、槽盖及附件组成，它是由难燃型硬聚氯乙烯工程塑料挤压成型，严禁使用非难燃型材料加工。
选用塑料线槽时，应根据设计要求选择型号、规格相应的定型产品。
其敷设场所的环境温度不得低于－15℃，其氧指数不应低于27%。
以上线槽内外应光滑无棱刺，不应有扭曲，翘边等变形现象，并有产品合格证。
（2）木砖：用木材制成梯形，使用时应做防腐处理。
（3）塑料胀管：选用时，其规格应与被紧固的电气器具荷重相对应，并选择相同型号的圆头螺丝与垫圈配合使用。
（4）镀锌材料：选择金属材料时，应选用经过镀锌处理的圆钢、扁钢、角钢、螺丝、螺栓、螺母、垫圈、弹簧垫圈等，非镀锌材料进行防腐处理。
（5）辅助材料：钻头、电焊条、氧气、乙炔气、调和漆、防锈漆、橡胶绝缘带或粘塑料绝缘带、黑胶布、螺旋接线扭、LC安全型压线帽、绝缘导线、套管、接线端子、石膏等。
1.1.1.1.1.1.3主要机具（1）铅笔、卷尺、线坠、粉线袋、电工常用工具、活扳子、手锤。
（2）钢锯、钢锯条。
（3）手电钻、电锤、工具袋、工具箱、高凳。
1.1.1.1.1.1.4作业条件（1）配合土建结构施工预埋保护管、木砖、预留孔洞。
（2）屋顶、墙面及地面油漆、浆活全部完成。
1.1.1.1.1.2 施工工艺1.1.1.1.1.2.1工艺流程弹线定位→线槽固定→线槽连接→槽内放线→导线连接→绝缘摇测线路检查→槽板盒盖1.1.1.1.1.2.2操作工艺（1）弹线定位：1）弹线定位应符合以下规定：线槽配线在穿过楼板及墙壁时，应用保护管，而且穿楼板处必须用钢管保护，其保护高度距地面不应低于 1.8m；过变形缝时应做补偿处理。
2）弹线定位方法：按设计图确定进户线、盒、箱等电气器具固定点的位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋在线路中心弹线，分匀档，用笔画出加档位置后，再细查木砖是否齐全，位置是否正确，否则应及时补齐。
PVC 塑料线槽配线安装施工方案一、 施工依据标准室内配线应使电能传送安全可靠，线路力求布置合理便利、整齐美观和经济，既安全、便利、美观、经济。
1．安全：在材料的选定、导线的连接、接地线的安装和导线的敷设等方面，均应考虑到人身、设备及建筑物结构的安全。
在安装过程中，不应损伤建筑物或减弱建筑物的强度。
2．便利 ：敷设线路时，操作要准确、简便。
开关插座等装置的安装位置和高度应便于操作。
3．美观： 室内配线时，应注意美观，尽量避免损坏建筑物。
敷设的位置及灯具等用电备，都必须与建筑物相协调。
4．经济：在保证安全、可靠供电的同时，应考虑选用较经济的器材，选择最短的敷线路径，采用最合理的安装方法，以减少费用。
二、 施工准备1、 材料要求：导线的额定电压应大于线路工作电压；导线的绝缘层应符合线路的安装方式和敷设环境的条件；导线的截面应满足供电的要求和机械强度。
火线——红色 零线——蓝色 保护线——黄绿色。
在三相四线制配电系统中，中性线N 的允许载流量，不应小于线路中最大不平衡负荷电流 。
保护线（PE ） 其中：Sp 是导体的线芯的截面（mm2），I 是短路电流有效值（A)，t 是在已达到允许最高持续工作温度的导体内短路电流持续作用时间(s), K 是t KI Sp ≥不同绝缘的计算系数。
查农网运行维护及检修表9-1-4 选择截面积2.5mm²聚氯乙烯绝缘铜芯导线，适用于室内外电气、动力及照明固定敷设。
配线方式通过查农网运行维护及检修表9-1-4 选择木、塑料槽板配线，它适用于负荷较小照明工程的干燥环境、要求整洁美观的场所：塑料槽板适用于防化学腐蚀和要求绝缘性能好的场所。
木槽板和塑料槽板，它们的安装方法基本相同，只是塑料槽板使用的环境温度不能低于－15°C，但由于目前槽板配线多用于室内的线路安装，且塑料槽板相对木槽板的造价较低，因此，此次选择塑料槽板。
2、工具要求尖嘴钳斜口钳虎口钳剥线钳螺丝刀电工刀验电笔米尺3、施工图纸元件安装示意图电路原理图三、操作工艺选择线槽定位划线槽板固定敷设导线盖板固定1．选择线槽根据导线直径及各段线槽中导线的数量确定线槽的规格(通常以矩形截面的长、宽来表示，弧形的用宽度表示)。
塑料线槽配线工艺标准1 范围本工艺标准适用于干燥室内的电气照明明配线工程。
2 施工准备2.1 材料要求：2.1.1 塑料线槽：由槽底、槽盖及附件组成，它是由难燃型硬聚氯乙烯工程塑料挤压成型，严禁使用非难燃型材料加工。
选用塑料线槽时，应根据设计要求选择型号、规格相应的定型产品。
其敷设场所的环境温度不得低于－15℃，其氧指数不应低于27%。
以上线槽内外应光滑无棱刺，不应有扭曲、翘边等变形现象。
并有产品合格证。
2.1.2 绝缘导线：导线的型号、规格必须符合设计要求，线槽内敷设导线的线芯最小允许截面：铜导线为1.0mm2；铝导线为2.5 mm2。
2.1.3 螺旋接线钮：应根据导线截面和导线根数，选择相应型号的加强型绝缘钢壳螺旋接线钮。
2.1.4 LC安全型压线帽请见3—8、2.1.5有关内容。
2.1.5 套管：套管有铜套管、铝套管及铜过渡套管三种，选用时应采用与导线规格相应的同材质套管。
2.1.6 接线端子（接线鼻子）：选用时应根据导线的根数和总截面，选用相应规格的接线端子。
2.1.7 木砖：用木材制成梯形，使用时应做防腐处理。
2.1.8 塑料胀管：选用时，其规格应与被紧固的电气器具荷重相对应，并选择相同型号的圆头机螺丝与垫圈配合使用。
2.1.9 镀锌材料：选择金属材料时，应选用经过镀锌处理的圆钢、扁钢、角钢、螺丝、螺栓、螺母、垫圈、弹簧垫圈等。
非镀锌金属材料需进行除锈和防腐处理。
2.1.10 辅助材料：钻头、焊锡、焊剂、电焊条、氧气、乙炔气、调合漆、防锈漆、橡胶绝缘带或粘塑料绝缘带、黑胶布、石膏等。
2.2 主要机具：2.2.1 铅笔、卷尺、线坠、粉线袋、电工常用工具、活板子、手锤、錾子。
2.2.2 钢锯、钢锯条、喷灯、锡锅、锡勺、焊锡、焊剂。
2.2.3 手电钻、电锤、万用表、兆欧表、工具袋、工具箱、高凳等。
2.3 作业条件：2.3.1 配合土建结构施工预埋保护管、木砖及预留孔洞。
2.3.2 屋顶、墙面及地面、油漆、浆活全部完成。
技术交底编号005工程名称漯河市第五咼级中学南校区教学楼改造项目交底日期施工单位林州市宏图建设工程有限公司分项工程名称电气安装工程交底提要塑料线槽安装配线工艺标准(W 407)1适用范围本标准适用于干燥室内的建筑电气系统明配线工程。
2 施工准备2.1材料2.1.1塑料线槽：应由难燃型硬聚氯乙烯工程塑料经挤压而成型，严禁使用非难燃型材料加工。
线槽由槽底、槽盖及附件组成，氧指数不应低于27%。
线槽内外应光滑，且无棱刺、翘边等变形现象。
并有产品合格证和出厂检验报告。
2.1.2绝缘线缆：线缆的型号、规格必须符合设计要求，并有产品合格证、检验报告、“CCC ”认证标识。
线缆进场时要检验其规格、材质和标识。
2.1.3接线端子、套管：应根据导线的截面，应选用相应规格、材质的产品，并有产品合格证。
2.1.4LC安全型压线帽：规格符合要求，且有产品合格证。
2.1.5胀管：选用时，其规格应满足荷要求，并选择配套的平头木螺丝和垫圈配合使用。
2.2机具设备2.2.1手动工具：钢锯、錾子、手锤、电工组合工具等。
2.2.2电动工具：手电钻、电锤等。
2.2.3测量器具：铅笔、卷尺、线坠、粉线袋、万用表、兆欧表等。
2.2.4其他工具：锡锅、锡锅、高凳、梯子等。
2.3作业条件2.3.1土建结构施工预留孔洞完毕。
2.3.2土建粗装修完毕。
2.4技术准备2.4.1施工图纸和技术资料齐全。
2.4.2施工方案编制完毕并经审批。
2.4.3施工前应组织参施人员熟悉图纸、方案，并进行安全、技术交底。
3操作工艺3.1工艺流程垫圈测量定位*线槽敷设宀槽内布线宀导线连接Y螺路绝缘摇测3.2操作方法3.2.1测量定位：首先根据施工图中的盒、箱等电气器具的位置，确定线路走向及固定点，固定点应均匀分布。
3.2.2线槽敷设：选用线槽时应根据设计要求选择型号、规格相应的产品。
敷设场所的环境温度不得低于木5 C。
塑料胀管图3.2.2.1线槽安装用塑料胀管固定3.2.2.1线槽固定(1)塑料胀管固定线槽：墙体为混凝土、砖墙时，可采用塑料胀管固定塑料线槽。
3—23综合布线系统安装工艺标准（323-1998）1 范围本工艺标准适用于建筑物内楼宇自动化控制用综合布线系统安装丁程。
2 施工准备2.1 材料要求：2.1.1 对绞电缆和光缆型号规格、程式、形式应符合设计的规定和购销合同的规定。
电缆所附标志、标签内容应齐全、清晰。
电缆外护套须完整无损，电缆应附有出厂质量检验合格证，并应附有本批量电缆的性能检验报告（注：电缆标志内容：在电缆的护套上约以lm的间隔标明生产厂厂名或代号及电缆型号规格，必要时还标明生产年份。
标签内容：电缆型号规格，生产厂厂名或专用标志，制造年份、电缆长度）。
2.1.2 钢管（或电线管）型号规格，应符合设计要求，壁厚均匀，焊缝均匀，无劈裂，砂眼，棱刺和凹扁现象。
除镀锌管外其它管材需预先除锈刷防腐漆（现浇混凝土内敷钢管，可不刷防腐漆，但应除锈）。
镀锌管或刷过防腐漆的钢管外表完整无剥落现象，并有产品合格证。
2.1.3 管道采用水泥管块时，应符合邮电部《通信管道工程施工及验收技术规范》（YDJ39一90）中相关规定。
2.1.4 金属线槽及其附件：应采用经过镀锌处理的定型产品。
其型号规格应符合设计要求。
线槽内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象，并应有产品合格证。
2.1.5 各种镀锌铁件表面处理和镀层应均匀完整，表面光洁，无脱落、气泡等缺陷。
2.1.6 接插件：各类跳线、接线排、信息插座、光纤插座等型号规格，数量应符合设计要求，其发射、接收标志明显，并应有产品合格证。
2.1.7 配线设备，电缆交接设备的型号规格应符合设计要求，光电缆交接设备的编排及标志名称应与设计相符。
各类标志名称统一，标志位置正确、清晰。
并应有产品合格证及相关技术文件资料。
2.1.8 电缆桥架、金属桥架的型号规格、数量应符合设计要求，金属桥架镀锌层不应有脱落损坏现象，桥架应平整、光滑、无棱刺，无扭曲、翘边、铁损变形现象，并应有产品合格证。
2.1.9 各种模块设备型号规格、数量应符合设计要求，并应有产品合格证。
槽板配线安装施工工艺艺标准1 适用范围本工艺标准适用于干燥室内的电气照明及小负荷用电设备的明配线工程。
常用槽板有两种，一种是木槽板,另一种是塑料槽板.2 施工准备2.1 原材料要求2。
1.1 塑料线槽：由槽底板、板槽盖板及附件组成，它是由难燃型硬聚氯乙烯工程塑料挤压成型，严禁使用非难燃型材料加工.选用塑料线槽时，应根据设计要求选择型号、规格相应的定型产品.其敷设场所的环境温度不得低于—15℃,其氧指数不应低于27％；木槽板应涂绝缘漆及防火涂料。
以上线槽内外应光滑无棱刺,不应有扭曲、翘边变形现象，并有阻燃标记和产品合格证，外壁应有间距不大于1m的连续阻燃标记和制造厂标。
2.1.2 绝缘导线的型号、规格必须符合设计要求,线槽内敷设导线的线蕊最小允许截面：铜导线为1.0mm2，铝导线为2。
5mm2。
2.1。
3 螺旋接线钮：应根据导线截面和导线根数，选择相应型号的加强型绝缘钢壳螺旋接线钮。
2.1。
4 LC型压线帽：应具有阻燃性能氧指数为27%以上,适用于铝导线2。
5mm2、4mm2两种，适用于铜导线1mm2至4mm2结头压接,分为黄、白、红、绿、蓝五种颜色，可根据导线截面和根数选择使用（铝导线绿、蓝；铜导线用黄、白、红）.2。
1.5 套管：有铜套管、铝套管及铜铝过渡套管三种，选用时应采用与导线规格相应的同材质套管.2.1.6 接线端子:选用时应根据导线的根数和总截面，选用相应规格的接线端子.2。
1.7 木砖：用木材制成梯形，使用时应做防腐处理.2。
1。
8 塑料胀管：选用时，其规格应与被紧固的电气器具荷重相对应,并选择相同型号的圆头螺丝与垫圈配合使用.2.1.9 镀锌材料：选择金属材料时，应选用经过镀锌处理的圆钢、扁钢、角钢、螺丝、螺栓、螺母、垫圈、弹簧垫圈等,非镀锌金属材料需进行防锈和防腐处理。
2。
1.10 辅助材料：钻头、电焊条、氧气、乙炔气、焊剂、调和漆、防锈漆、橡胶绝缘带或粘塑料绝缘带、黑胶布、石膏等。
3—14塑料线槽配线工艺标准（314—1998）1 范围本工艺标准适用于干燥室内的电气照明明配线工程。
2 施工准备2.1材料要求：2.1.1塑料线槽：由槽底、槽盖及附件组成，它是由难燃型硬聚氯乙烯工程塑料挤压成型，严禁使用非难燃型材料加工。
选用塑料线槽时，应根据设计要求选择型号、规格相应的定型产品。
其敷设场所的环境温度不得低于-15℃，其氧指数不应低于27%。
以上线槽内外应光滑无棱刺，不应有扭曲、翘边等变形现象。
并有产品合格证。
2.1.2绝缘导线：导线的型号、规格必须符合设计要求，线槽内敷设导线的线芯最小允许截面：铜导线为1.0mm2；铝导线为2.5mm2。
2.1.3螺旋接线钮：应根据导线截面和导线根数，选择相应型号的加强型绝缘钢壳螺旋接线钮。
2.1.4 LC安全型压线帽请见3—8、2.1.5有关内容。
2.1.5套管：套管有铜套管、铝套管及铜铝过渡套管三种，选用时应采用与导线规格相应的同材质套管。
2.1.6接线端子（接线鼻子）：选用时应根据导线的根数和总截面，选用相应规格的接线端子。
2.1.7木砖：用木材制成梯形，使用时应做防腐处理。
2.1.8塑料胀管：选用时，其规格应与被紧固的电气器具荷重相对应，并选择相同型号的圆头机螺丝与垫圈配合使用。
2.1.9镀锌材料：选择金属材料时，应选用经过镀锌处理的圆钢、扁钢、角钢、螺丝、螺栓、螺母、垫圈、弹簧垫圈等。
非镀锌金属材料需进行除锈和防腐处理。
2.1.10辅助材料：钻头、焊锡、焊剂、电焊条、氧气、乙炔气、调合漆、防锈漆、橡胶绝缘带或粘塑料绝缘带、黑胶布、石膏等。
2.2主要机具：2.2.1铅笔、卷尺、线坠、粉线袋、电工常用工具、活扳子、手锤、錾子。
2.2.2 钢锯、钢锯条、喷灯、锡锅、锡勺、焊锡、焊剂。
2.2.3手电钻、电锤、万用表、兆欧表、工具袋、工具箱、高凳等。
2.3 作业条件：2.3.1配合土建结构施工预埋保护管、木砖及预留孔洞。
2.3.2屋顶、墙面及地面、油漆、浆活全部完成。
3 操作工艺3.1 工艺流程：弹线定位→线槽固定→线槽连接→槽内放线→导线连接→线路检查绝缘摇测3.2弹线定位：3.2.1弹线定位应符合以下规定3.2.1.1线槽配线在穿过楼板或墙壁时，应用保护管，而且穿楼板处必须用钢管保护，其保护高度距地面不应低于1.8m；装设开关的地方可引至开关的位置。
3.2.1.2 过变形缝时应做补偿处理。
3.2.2 弹线定位方法按设计图确定进户线、盒、箱等电气器具固定点的位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋在线路中心弹线，分均档，用笔画出加档位置后，再细查木砖是否齐全，位置是否正确，否则应及时补齐。
然后在固定点位置进行钻孔，埋入塑料胀管或伞形螺栓。
弹线时不应弄脏建筑物表面。
3.3线槽固定：3.3.1 木砖固定线槽：配合土建结构施工时预埋木砖；加气砖墙或砖墙剔洞后再埋木砖，梯形木砖较大的一面应朝洞里，外表面与建筑物的表面平齐，然后用水泥砂浆抹平，待凝固后，再把线槽底板用木螺丝固定在木砖上，见图3-60所示。
图 3-60 用木砖安装3.3.2 塑料胀管固定线槽：混凝土墙、砖墙可采用塑料胀管固定塑料线槽。
根据胀管直径和长度选择钻头，在标出的固定点位置上钻孔，不应歪斜、豁口，应垂直钻好孔后，将孔内残存的杂物清净，用木锤把塑料胀管垂直敲人孔中，并与建筑物表面平齐为准，再用石膏将缝隙填实抹平。
用半圆头水螺丝加垫圈将线槽底板固定在塑料胀管上，紧贴建筑物表面。
应先固定两端，再固定中间，同时找正线槽底板，要横平竖直，并沿建筑物形状表面进行敷设。
木螺丝规格尺寸见表3-34，线槽安装用塑料胀管固定见图3—61所示。
图 3-61 线槽安装用塑料胀管固定木螺丝规格尺寸（mm ） 表 3-34标号 公称直径d螺杆直径d 螺杆长度d 7 8 9 1012 14 16 18 20 244 4 4.5 5 56 6 8 8 103.814.7 4.52 4.885.596.307.01 7.728.439.8612～70 12～70 16～85 18～100 18～100 250～100 25～100 40～100 40～100 70～1203.3.3 伞形螺栓固定线槽：在石膏板墙或其它护板墙上，可用伞形螺栓固定塑料线槽，根据弹线定位的标记，找出固定点位置，把线槽的底板横平竖直地紧贴建筑物的表面，钻好孔后将伞形螺栓的两伞叶掐紧合拢插入孔中，待合拢伞叶自行张开后，再用螺母紧固即可，露出线槽内的部分应加套塑料管。
固定线槽时，应先固定两端再固定中间。
伞型螺栓安装做法，见图3-62和伞型螺栓构造见图3-63所示。
图 3-62 伞型螺栓安装做法图 3-63 伞型螺栓构造3.4 线槽连接：线槽及附件连接处应严密平整，无缝隙，紧贴建筑物固定点最大间距见表3-35。
3.4.1 槽底和槽盖直线段对接：槽体固定点最大间距尺寸 表 3-35槽 板 宽 度 (mm)20～40 6080～120固定点型式固定点最大间距 (mm)中心单列 800 —— 双 列 — 1000? — 双 列—— 800槽底固定点的间距应不小于500mm ，盖板应不小于300mm ，底板离终点50mm 及盖板距离终端点30mm 处均应固定。
三线槽的槽底应用双钉固定。
槽底对接缝与槽盖对接缝应错开并不小于100mm 。
3.4.2线槽分支接头，线槽附件如直通，三通转角，接头，插口，盒，箱应采用相同材质的定型产品。
槽底、槽盖与各种附件相对接时，接缝处应严实平整，固定牢固见图3-64所示。
图 3-64 塑料线槽安装示意图l—塑料线槽；2—阳角；3—阴角 4—直转角；5—平转角；6—平三通；7—顶三通；8—连接头； 9—右三通；10—左三通；11—终端头；12—接线盒插门；13—灯头盒插口 14—灯头盒；15—接线盒3.4.3 线槽各种附件安装要求：3.4.3.1 盒子均应两点固定，各种附件角、转角，三通等固定点不应少于两点（卡装式除外）。
3.4.3.2 接线盒，灯头盒应采用相应插口连接。
3.4.3.3 线槽的终端应采用终端头封堵。
3.4.3.4 在线路分支接头处应采用相应接线箱。
3.4.3.5 安装铝合金装饰板时，应牢固平整严实。
3.5 槽内放线3.5.1 清扫线槽。
放线时，先用布清除槽内的污物，使线槽内外清洁。
3.5.2 放线。
先将导线放开抻直，捋顺后盘成大圈，置于放线架上，从始端到终端（先干线后支线）边放边整理，导线应顺直，不得有挤压、背扣、扭结和受损等现象。
绑扎导线时应采用尼龙绑扎带，不允许采用金属丝进行绑扎。
在接线盒处的导线预留长度不应超过150mm。
线槽内不允许出现接头，导线接头应放在接线盒内；从室外引进室内的导线在进入墙内一段用橡胶绝缘导线，严禁使用塑料绝缘导线。
同时，穿墙保护管的外侧应有防水措施。
3.6导线连接：导线连接应使连接处的接触电阻值最小，机械强度不降低，并恢复其原有的绝缘强度。
连接时，应正确区分相线、中性线、保护地线。
可采用绝缘导线的颜色区分，或使用仪表测试对号，检查正确方可连接。
导线连接见3—8、3.8节有关内容。
3.7 线路检查绝缘摇测请见3—8、3.8节条有关内容。
4 质量标准4.1保证项目：导线间和导线对地间的绝缘电阻值必须大于0.5MΩ。
检验方法：实测或检查绝缘电阻测试记录。
4.2 基本项目：4.2.1槽板敷设应符合以下规定：槽板紧贴建筑物的表面，布置合理，固定可靠，横平竖直。
直线段的盖板接口与底板接口应错开，其间距不小于100mm。
盖板无扭曲和翘角变形现象，接口严密整齐，槽板表面色泽均匀无污染。
检验方法：观察检查。
4.2.2 槽板线路的保护应符合以下规定：线路穿过梁、柱、墙和楼板有保护管，跨越建筑物变形缝处槽板断开，导线加套保护软管并留有适当余量，保护软管应放在槽板内。
线路与电气器具、塑料圆台连接平密，导线无裸露现象，固定牢固。
检验方法：观察检查。
4.2.3 导线的连接应符合以下规定：连接牢固，包扎严密，绝缘良好，不伤线芯，槽板内无接头，接头放在器具或接线盒内。
检验方法：观察检查。
4.3允许偏差项目：槽板配线允许偏差和检验方法应符合表3-36的规定。
槽板配线允许偏差和检验方法表 3-36 项次项目允许偏差 (mm) 检验方法1 2 水平或垂直敷设的直线段平直程度垂直度55拉线、尺量检查拉线、尺量检查5 成品保护5.1安装塑料线槽配线时，应注意保持墙面整洁。
5.2接、焊、包完成后，盒盖、槽盖应全部盖严实平整，不允许有导线外露现象。
5.3 塑料线槽配线完成后，不得再次喷浆、刷油，以防止导线和电气器具被污染。
6 应注意的质量问题6.1 线槽内有灰尘和杂物，配线前应先将线槽内的灰尘和杂物清净。
6.2线槽底板松动和有翘边观象，胀管或木砖固定不牢、螺丝未拧紧；槽板本身的质量有问题。
固定底板时，应先将木砖或胀管固定牢，再将固定螺丝拧紧。
线槽应选用合格产品。
6.3 线槽盖板接口不严，缝隙过大并有错台。
操作时应仔细地将盖板接口对好，避免有错台。
6.4线槽内的导线放置杂乱，配线时，应将导线理顺，绑扎成束。
6.5不同电压等级的电路放置在同一线槽内。
操作时应按照图纸及规范要求将不同电压等级的线路分开敷设。
同一电压等级的导线可放在同一线槽内。
6.6线槽内导线截面和根数超出线槽的允许规定。
应按要求配线。
6.7接、焊、包不符合要求。
应按要求及时改正。
7 质量记录7.1 绝缘导线与塑料线槽产品出厂合格证。
7.2塑料线槽配线工程安装须检、自检、互检记录。
7.3设计变更洽商记录，竣工图。
7.4 塑料线槽配线分项工程质量检验评定记录。
（借用槽板配线表）7.5 电气绝缘电阻记录。
