EPS钢丝网架板现浇混凝土外墙外保温施工[工程类优选文档]本文内容极具参照价值,如若适用,请打赏支持,感谢!【学员问题】EPS钢丝网架板现浇混凝土外墙外保温施工？【解答】EPS钢丝网架板现浇混凝土外墙外保温施工在我国北方地区，模板内置外墙外保温技术已获取大量实行，由于现浇混凝土外墙与外保温板一体化施工，减少了施工工序，克BlOT常有的空鼓、零散等缺点。
系统构造外墙现浇混凝土模板内置保温板有网系统，以阻燃聚苯板为板芯，单侧带梯形凹槽并配以冷拔钢丝网片，网片与斜插过板芯的腹丝焊接，使钢丝网和聚苯板形成整体。
该技术是在外墙钢筋绑扎达成后，在墙体钢筋外侧安装保温板，再安装墙体大模板，浇灌混凝土。
该系统饰面层可以是涂料，也可以粘贴面砖。
现浇混凝土模板保温板有网系统的特点①自重轻，操作简单，施工安全。
②整体性好，安装牢固，防范保温板易零散和缺点。
③可选择多种外墙装饰做法，既可做涂料又可镶贴墙面砖。
④适用于冬季施工。
由于保温板置于外墙外模板内侧，形同保温板，可用于冬季施工。
工艺流程①涂料饰面做法的工艺流程外挂架提升达成～墙体钢筋绑扎、垫垫块～外侧聚苯保温板就位并临时固定～内侧大模板就位固定～插放穿墙螺栓及套管～安装外墙外侧组合模板～调整～支撑加固、螺栓拧紧～浇筑混凝土～拆模～清理钢丝网架聚苯板表面污物～吊垂直、套方、弹控制线～做饼、冲筋～抹胶粉聚苯颗粒保温浆料～抹抗裂砂浆铺压耐碱破纤网布～涂刷高分子乳液弹性基层涂料～刮抗裂柔性耐水腻子～涂料饰面施工～查收。
②面砖饰面做法的工艺流程外挂架提升达成～墙体钢筋绑扎、垫垫块～外侧聚苯保温板就位并临时固定～内侧大模板就位固定～插放穿墙螺栓及套管～安装外墙外侧组合模板～调整～支撑加固、螺栓拧紧～浇筑混凝土～拆模～清理钢丝网架聚苯板表面污物～吊垂直、套方、弹控制线～做饼、冲筋～抹胶粉聚苯颗粒保温浆料～抹第一遍抗裂砂浆～用尼龙胀栓固定热镀锌钢丝网～抹第二遍抗裂砂浆～抗裂防范层查收）b墙粘贴面砖～勾缝～面砖清理～饰面层查收。
EPS钢丝网架板现浇混凝土外墙外保温施工工法EPS钢丝网架板现浇混凝土外墙外保温施工工法一、前言EPS钢丝网架板现浇混凝土外墙外保温施工工法是一种常用于建筑外墙保温的新型工法。
该工法通过利用EPS钢丝网架板和混凝土进行现场施工，实现了墙体的隔热和外保温功能。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。
二、工法特点EPS钢丝网架板现浇混凝土外墙外保温施工工法的主要特点包括：1. 现场施工：通过现场施工实现墙体保温，减少了材料运输和安装工序，提高了施工效率。
2. 抗裂性好：采用钢丝网架板增强混凝土的韧性和耐久性，使外墙具有较好的抗裂性能。
3. 保温效果好：EPS材料具有低导热系数和较好的保温性能，使建筑物具有良好的保温效果。
4. 构造简单：EPS钢丝网架板与混凝土相结合，构造简单可靠，施工难度较低。
5. 节能环保：EPS材料是一种无毒、无害、可回收再利用的环保材料，符合节能减排的要求。
三、适应范围EPS钢丝网架板现浇混凝土外墙外保温施工工法适用于各类建筑物的外墙保温，尤其适用于高层建筑和大跨度建筑。
四、工艺原理该工法通过采用EPS钢丝网架板和混凝土实现墙体外保温。
EPS钢丝网架板作为保温层的骨架，通过连接和连接件固定在墙体上。
然后在EPS钢丝网架板上进行现浇混凝土施工，形成一个整体的保温墙体结构。
EPS材料能够提供良好的保温性能，而混凝土能够增强墙体的力学性能和耐久性。
五、施工工艺 1. 基层处理：清理基层表面，确保其平整、牢固和无污染。
2. 安装钢丝网架板：根据设计要求，将钢丝网架板固定在基层上，并保证板与板之间的连接牢固。
3. 混凝土浇注：在钢丝网架板上进行混凝土现浇施工，确保混凝土均匀分布，保证墙体的整体性能。
4. 防水层施工：在混凝土养护完成后，施工防水层，确保外墙的防水性能。
六、劳动组织根据工程规模和施工周期，合理安排施工人员和工作队伍，确保施工任务的顺利进行。

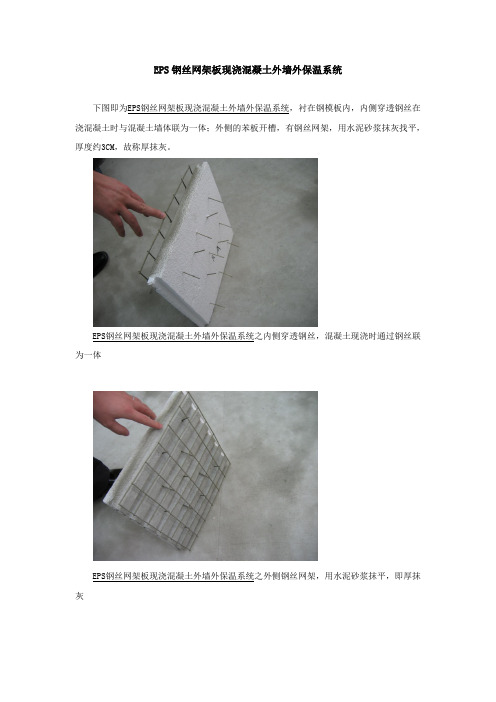

EPS钢丝网架板现浇混凝土外墙外保温系统
下图即为EPS钢丝网架板现浇混凝土外墙外保温系统，衬在钢模板内，内侧穿透钢丝在浇混凝土时与混凝土墙体联为一体；外侧的苯板开槽，有钢丝网架，用水泥砂浆抹灰找平，厚度约3CM，故称厚抹灰。
EPS钢丝网架板现浇混凝土外墙外保温系统之内侧穿透钢丝，混凝土现浇时通过钢丝联为一体
EPS钢丝网架板现浇混凝土外墙外保温系统之外侧钢丝网架，用水泥砂浆抹平，即厚抹灰
此做法优点：
✓工期快
✓厚抹灰使用水泥砂浆，比薄抹灰防护层便宜
此做法缺点：
✓穿透钢丝均为热桥，影响节能效果
✓热桥引起水蒸气凝露使钢丝锈蚀，影响体系安全性
✓填充墙、门窗洞口、水平部位均无法做保温处理，还需用保温砂浆或贴EPS板的方式另行弥补，材料复杂。
而多数不弥补，造成热桥。
✓网架板质轻，在混凝土浇捣时易移位上浮。
✓厚抹灰易开裂，并易脱落（按行业标准要求，涂料饰面时厚抹灰外还需做玻纤网抗裂防护层，但多数省略这一层）
EPS钢丝网架板现浇混凝土外墙外保温系统失败图片—大面积脱落。
钢丝网架聚苯板现浇混凝土外墙外保温系统施工工法中建七局三公司李清火刘越云陈泽君1 前言高层建筑采用现浇混凝土复合外墙外保温技术是当前重点推广应用的一种新技术之一。
该技术是在钢筋混凝土框－剪体系中将腹丝穿透型单面钢丝网架聚苯板（以下简称EPS板）内置于将浇筑的墙体外模内侧，与混凝土外墙一次浇筑成型。
采用该技术进行建筑外墙外保温施工简单，能大大缩短工期，提高工效，并且能避免局部“热桥”现象从而延长建筑物的使用年限。
2 工法特点2.1 EPS板材料相对于混凝土密度较轻，吸水率低，耐候性能好。
2.2 EPS板安装与主体结构施工同步进行，EPS板可锯、自重轻、施工安装方便。
一次成型后与墙体结合良好，有较高的安全性。
同时可利用主体施工的外架和安全防护措施，有利于安全施工。
2.3 保温材料在墙体外侧，不占用室内的使用空间，不影响建筑物的使用面积。
2.4 与后粘结固定EPS板作法相比，不占用主导工期，可大大缩短总体工期，提高工效。
2.5 与内保温相比，减少了温度引起的墙体结构热胀冷缩的影响，避免“热桥”的产生。
3 适用范围3.1 适用于建筑外墙为现浇钢筋混凝土墙体的外墙外保温工程。
3.2 抗震设防烈度≤8度的地区。
3.3 建筑层数宜在30层以下，建筑高度在100m以内。
4 工艺原理将EPS板置于将要浇筑混凝土的墙体外模内侧，斜插丝贯穿EPS板外伸出一定长度，在浇注混凝土墙时斜插丝头部分即埋入混凝土内，并以锚筋钩紧钢丝网架作为辅助固定措施，与钢筋混凝土外墙浇筑为一体。
基本构造见图4-1。
5 工艺流程及操作要点5.1 工艺流程EPS板外墙装饰穿插L形锚筋、接缝处角网、平网安装EPS板安装就位模板安装浇筑墙体混凝土拆模、检查及清理EPS板表面剪力墙钢筋安装5.2 施工准备5.2.1 技术1 组织人员认真熟悉有关图纸、规范、图集，参阅有关施工工艺。
2 了解材料性能，掌握施工要领，明确施工顺序。
3 组织施工人员培训，学规范和操作规程，编写好各部位的安全、技术交底；4 提供各部位的材料计划，安排进场时间。
![eps板现浇混凝土外墙保温工程考验批质量验收记录表[精品]精品资料](https://img.taocdn.com/s1/m/aa2b64dee43a580216fc700abb68a98271feacc7.png)
表3-3
EPS 板现浇混凝土外墙保温工程检验批质量验收记录表
DBJ04—239—2005
031104
表3-4
EPS 钢丝网架板现浇混凝土外墙保温工程检验批质量验收记录表
DBJ04—239—2005
031105
表3-5
机械固定EPS 钢丝网架板外墙保温工程检验批质量验收记录表
DBJ04—239—2005
表3-6
现喷硬泡聚氨酯外墙保温工程检验批质量验收记录表
DBJ04—239—2005
031107
表3-7
粉刷石膏 EPS 板外墙保温工程检验批质量验收记录表
DBJ04—239—2005
表3-8
纸面石膏板岩棉外墙保温工程检验批质量验收记录表
DBJ04—239—2005
031203
表3-9
门窗保温工程检验批质量验收记录表
DBJ04—239—2005
030306
表3-10
管理和设备保温工程检验批质量验收记录表
DBJ04—239—2005
050507。
浅析EPS钢丝网架板现浇混凝土外墙外保温施工技术摘要：随着建筑保温节能工作的不断深入,对建筑外墙外保温所使用材料的选择范围也更为广泛。
本文摘要通过工程实例，阐述了EPS钢丝网架板外墙外保温系统的构造特点及材料的选择、施工工艺、质量控制等措施，对今后的施工有一个借鉴作用。
关键词：EPS钢丝网架板外墙外保温抗裂砂浆施工技术引言某住宅工程为15层框架剪力墙结构，剪力墙是围护结构中隔热性能较差的部位，为符合国家现行标准中规定的外墙传热系数限值的要求，外墙采用EPS 钢丝网架板现浇混凝土外墙外保温系统(有网现浇系统)。
1 有网现浇体系的工艺及特点本工程现浇混凝土模板内置外墙外保温系统，所采用的聚苯板是在其背面加工成凹凸齿槽形的且带有单片钢丝网架与穿过聚苯板的斜插丝焊接形成三维空间的保温板。
在安装外墙模板时，将有网聚苯板置于外模内侧，混凝土浇筑完毕并拆除外墙模板后，有网聚苯板与墙体混凝土结合在一起形成外墙外保温结构。
面层采用聚苯颗粒抹灰找平，抹复合抗裂砂浆，再粘贴面砖。
现浇有网聚苯板外保温做法使主体结构和保温层一次成型，有网板浇注在混凝土中，增强了系统与基层墙体的连接；采用聚苯颗粒防火浆料作为防火透气层，有效解决了以往水泥沙浆抹灰易开裂、损坏等问题，阻断了由插丝产生的热桥；该系统做法具有抗风载荷性能好、防火标准高、保温效果好、施工方便快捷、耐候性强等特点。
2 施工准备2.1 技术准备施工人员熟悉各有关图纸资料，参阅有关施工工艺；了解材料性能，掌握施工要领，明确施工顺序：与提供成套材料和技术的企业联系，并由该企业派员在现场对工人进行培训和做技术指导。
2.2 材料准备保温构件的厚度按设计要求，表观密度18-20kg/m3自熄型单层钢丝网架聚笨泡沫保温构件(表面应喷涂界面剂)，防裂外加剂、涂塑耐碱玻纤网格布。
2.3 机具准备切割聚苯板操作平台、电热丝、接触式调压器、盒尺、墨斗、砂浆搅拌机、抹灰工具、检测工具等。
3 施工要点3.1 有网聚苯板安装聚苯板的安装由阴角部位开始，且应整块进行安装，到阳角部位如果尺寸不刚好，可以进行裁剪，但尺寸要准确，裁口要平直。
EPS板现浇混凝土外墙外保温施工工艺本章适用于现浇混凝土剪力墙结构体系外墙外保温，宜采用钢制大模板施工。
EPS钢丝网架板现浇混凝土可参照本章施工。
1 材料要求1.1 保温材料及其配套材料进入现场应进行复检，包括材料的合格证、检测报告应齐全；所用材料应在有效期内。
1.2 带燕尾槽聚苯板（EPS板宽度宜为1.2m，高度宜为建筑物层高）、聚苯板胶、聚苯板涂刷界面剂、水泥聚合物砂浆、建筑涂塑、耐碱玻纤网格布、水泥、砂应符合《外墙外保温技术规程》（现浇混凝土模板内置保温板做法）DBJ／T01-66-2002的要求。
1.3 胶粉聚苯颗粒保温浆料的性能应符合《外墙外保温施工技术规程》（胶粉聚苯颗粒保温浆料玻纤网格布抗裂砂浆做法）DBJ／01-50-2002的要求。
1.4 饰面层材料以柔性浮雕中层涂料和丙烯酸外墙涂料为主。
1.5 配套材料主要有专用金属护角（断面尺寸为35mm×35mm×0.5mm，高h＝2000mm）、专用塑料卡子等。
2 主要机具施工工具主要有手提搅拌器、冲击钻、电烙铁、垂直运输机械、水平运输车、专用检测工具、经纬仪、放线工具、剪刀、滚刷、铁锹、手锤、手锯、錾子、壁纸刀、托线板、靠尺、方尺、塞尺、探针、钢尺等。
3 作业条件3.1 现浇混凝土剪力墙大模板施工准备工作就序。
墙体钢筋工程完成并隐检合格。
3.2 EPS板内表面（与现浇混凝土接触的表面）沿水平方向开有燕尾型齿槽，内、外表面均满喷界面砂浆。
3.3 脚手架安装完毕，经调试运作安全无误、可靠，满足施工作业要求，并配备专职安全检查和维修人员。
4 操作工艺4.1 工艺流程：墙体钢筋绑扎、垫垫块外侧聚苯保温板就位并临时固定内侧大模板就位固定插放穿墙螺栓及套管安装外墙组合模板支撑加固、螺栓拧紧浇注混凝土拆模板清理EPS板表面污物吊垂直、套方、弹控制线、做饼、冲筋抹胶粉聚苯颗粒保温浆料抹聚合物水泥砂浆铺压玻纤网格布刮柔性耐水腻子4.2 施工工艺：1 绑扎钢筋垫块。
EPS钢丝网架板现浇混凝土外墙外保温工程技术规程（试行）Technical specification forexternal thermal insulation engineeringbased on EPS board with metal network in cast-in-situ concrete2011年2月28日发布2011年3月3日实施根据辽宁省住房和城乡建设厅“关于印发《2010年度辽宁省工程建设地方标准编制/修订计划》》（辽住建[2010]118）文件要求，标准编制组结合辽宁的工程实践，认真总结实践经验，参考有关国内外标准，并在广泛征求意见基础上，编制本规程。
本规程规范了辽宁地区EPS钢丝网架板现浇混凝土外墙外保温系统的材料规格、设计标准、施工工艺和质量验收等方面的要求，对促进辽宁地区建筑围护结构节能技术的发展和保证建设工程质量将起到积极作用。
本规程的主要内容包括：总则、术语、基本规定、性能要求、系统构造和技术要求、施工、质量标准、工程验收，共八章和四个附录。
本规程由辽宁省住房和城乡建设厅负责管理，由锦州城乡规划建设委员会科技处负责解释。
在本技术规程的实施过程中，若对本规程有修改意见和建议，请将意见函寄至锦州市城乡规划建设委员会科技处（地址：辽宁省锦州市太和区中央南街45号，邮编121013），以供修订本规程时参考。
1 总则22 术语23 基本规定34 性能要求44.1 原材料44.2 制品64.3 系统性能要求74.4 检验与验收85 系统构造和设计要求95.1 系统构造95.2 设计要求106 施工136.1 施工准备136.2 施工工艺137 质量标准158 工程验收17附录A 辽宁省各城市基本风压18附录B 检验批质量验收记录19附录C 分项工程质量验收记录20附录D 本规程用词用语说明21条文说明221总则1.0.1 为推进辽宁省新建住宅和公共建筑节能率65%设计标准的执行，规范EPS钢丝网架板现浇混凝土外墙外保温工程的技术要求，统一工程施工质量验收，保证工程质量，制定本规程。
EPS钢丝网架板现浇混凝土外墙外保温施工的探讨发布时间：2021-07-02T16:41:33.140Z 来源：《建筑设计管理》2021年2期作者：杨凯、李现华、刘伟[导读] 随着经济的发展，建筑工艺水平得到了极大的提升，当前ESP钢丝网架板现浇缓凝土外墙保温技术已经得到了较为广泛的应用杨凯、李现华、刘伟中建新疆建工集团第一建筑工程有限公司新疆乌鲁木齐市251100 摘要：随着经济的发展，建筑工艺水平得到了极大的提升，当前ESP钢丝网架板现浇缓凝土外墙保温技术已经得到了较为广泛的应用。
基于此本文就ESP混凝土钢丝网架板现浇混凝土外墙保温施工技术进行探究，为进一步提升施工质量提供参考。
关键词：EPS钢丝网架板；现浇混凝土；外墙外保温前言：EPS钢丝网架板现浇混凝土外墙外保温施工方法，指的是在钢筋绑扎之后，混凝土墙体浇筑施工之前，将钢丝网架EPS聚苯板放置在外模板内侧，从而使其与混凝土基层实现一次性浇筑成型，这种施工技术在一定程度上有效的解决了混凝土外墙保温开裂的问题，同时也提升了保温板与结构层之间的粘结力，极大的提升了建筑施工的质量。
1.工程概况本文以齐河县机械厂片区棚户区改造项目EPC项目为例，该工程主要位于德州市齐河县迎宾路以东、齐晏大街以南、齐鲁大街以北、坤华路以西。
工程总建筑面积约 13.3 万 m2，包括 8 栋住宅楼（1~ 8#楼）、商业及 S1#配套、地下车库，住宅楼地上 18~27 层，地下室2~3 层，商业楼地上 1~2 层，车库地下 1~2 层。
建筑物的外表面为12763.62m2，通过采用外墙保温技术节能设计。
（采用止水帷幕的工程概况）本工程外墙热桥部分为50厚现浇自密实混凝土+50厚XPS保温板+200厚现浇混凝土。
非承重部分的外墙热桥部分为50厚现浇自密实混凝体+200厚XPS保温板+50厚现浇自密实混凝土。
2.工艺特点EPS聚苯板与外墙混凝土的一次性浇筑成型，实现了与墙体的紧密结合，极大的避免了缝隙、滑落、开裂、脱落等问题。
EPS钢丝网架板现浇混凝土外墙外保温工程技术规程（试行）Technical specification for external thermal insulation engineeringbased on EPS board with metal network in cast-in-situ concrete2011年2月28日发布2011年3月3日实施前言根据辽宁省住房和城乡建设厅“关于印发《2010年度辽宁省工程建设地方标准编制/修订计划》》（辽住建[2010]118）文件要求，标准编制组结合辽宁的工程实践，认真总结实践经验，参考有关国内外标准，并在广泛征求意见基础上，编制本规程。
本规程规范了辽宁地区EPS钢丝网架板现浇混凝土外墙外保温系统的材料规格、设计标准、施工工艺和质量验收等方面的要求，对促进辽宁地区建筑围护结构节能技术的发展和保证建设工程质量将起到积极作用。
本规程的主要内容包括：总则、术语、基本规定、性能要求、系统构造和技术要求、施工、质量标准、工程验收，共八章和四个附录。
本规程由辽宁省住房和城乡建设厅负责管理，由锦州城乡规划建设委员会科技处负责解释。
在本技术规程的实施过程中，若对本规程有修改意见和建议，请将意见函寄至锦州市城乡规划建设委员会科技处（地址：辽宁省锦州市太和区中央南街45号，邮编121013），以供修订本规程时参考。
目次1 总则 (2)2 术语 (2)3 基本规定 (3)4 性能要求 (4)4.1 原材料 (4)4.2 制品 (6)4.3 系统性能要求 (7)4.4 检验与验收 (8)5 系统构造和设计要求 (9)5.1 系统构造 (9)5.2 设计要求 (11)6 施工 (14)6.1 施工准备 (14)6.2 施工工艺 (14)7 质量标准 (17)8 工程验收 (19)附录A 辽宁省各城市基本风压 (21)附录B 检验批质量验收记录 (22)附录C 分项工程质量验收记录 (24)附录D 本规程用词用语说明 (25)条文说明 (26)1 总则1.0.1 为推进辽宁省新建住宅和公共建筑节能率65%设计标准的执行，规范EPS钢丝网架板现浇混凝土外墙外保温工程的技术要求，统一工程施工质量验收，保证工程质量，制定本规程。
1.0.2 本规程适用于建筑外墙为现浇混凝土墙体且外墙模板采用大模板的民用建筑外墙外保温工程。
1.0.3 EPS钢丝网架板外墙外保温工程的设计与施工除应执行本规程外，尚应遵守现行国家及辽宁省有关标准的规定。
2 术语2.0.1 EPS钢丝网架板现浇混凝土外墙外保温工程external thermal insulation engineering based on EPS board with metal network in cast-in-situ concrete将EPS钢丝网架板置于外模板内侧与混凝土现浇成型的外墙外保温工程，由混凝土、保温层、抹灰层和饰面层构成。
2.0.2 EPS板expanded polystyrene board由可发性聚苯乙烯珠粒经加热预发泡后在模具中加热成型而制得的具有闭孔结构的聚苯乙烯泡沫塑料板材。
2.0.3 EPS钢丝网架板EPS board with metal network由EPS板内插腹丝，外侧焊接钢丝网构成的三维空间网架芯板。
2.0.4 保温层thermal insulation layer由保温材料组成，在保温系统中起保温作用的构造层。
2.0.5 抹灰层rendering coat抹在保温层上，中间夹有增强网，保护保温层，并起防裂、防水和抗冲击作用的构造层。
2.0.6 饰面层finish coat外墙外保温系统外装饰层，可分为面砖饰面与涂料饰面。
2.0.7 界面砂浆interface treating mortar用以改善基层或保温层表面粘结性能的聚合物砂浆。
2.0.8 抗裂砂浆anti-crack mortar以由聚合物乳液和外加剂制成的抗裂剂、水泥和砂按一定比例制成的能满足一定变形而保持不开裂的砂浆。
2.0.9 防火隔离带fire-barrier belt一种水平或垂直设置在建筑外墙外保温系统中，具有一定宽度的能有效阻止火灾蔓延的带形建筑外墙外保温防火构造。
3 基本规定3.0.1 采用EPS钢丝网架板现浇混凝土外墙外保温的建筑工程，必须符合国家和辽宁省现行节能建筑设计标准的相关规定。
3.0.2 EPS钢丝网架板现浇混凝土外墙外保温系统应采取必要的防火构造措施。
3.0.3 EPS钢丝网架板现浇混凝土外墙外保温系统应适应钢筋混凝土的正常变形而不产生裂缝或空鼓。
3.0.4 EPS钢丝网架板现浇混凝土外墙外保温系统应能将自重等荷载有效可靠传递到主体结构上。
3.0.5 EPS钢丝网架板现浇混凝土外墙外保温系统应能耐受室外气候的长期反复作用而不产生破坏。
3.0.6 EPS钢丝网架板现浇混凝土外墙外保温系统应具有防水抗渗透性能。
4 性能要求4.1 原材料4.1.1 EPS钢丝网架板现浇混凝土外墙外保温工程所选用的材料必须符合设计要求及国家现行产品标准的规定，并提供产品出厂合格证和检验合格报告。
4.1.2 EPS板加工前应在自然条件下陈化42天或在60℃蒸汽中陈化5天。
EPS板的性能指标应符合表4.1.2的要求。
表4.1.2 EPS板的主要性能指标4.1.3 EPS钢丝网架板的钢丝网片、附加钢丝网与腹丝应采用镀锌低碳钢丝，其性能指标应符合表 4.1.3的要求及《一般用途电镀锌低碳钢丝》(GB9972)的其它要求。
表4.1.3 镀锌低碳钢丝的主要性能指标4.1.4 界面砂浆的性能指标应符合表4.1.4的要求。
表4.1.4 界面砂浆的主要性能指标4.1.5 耐碱玻璃纤维网格布的性能指标应符合表4.1.5及《耐碱纤维网布》（JC/T841）的要求。
表4.1.5 耐碱玻璃纤维网格布的性能指标4.1.6 增强材料1 附加钢丝网的性能要求与钢丝网架板钢丝网的要求一致。
2 锚固件宜采用“U”形φ6低碳热轧钢筋，锚固件位于钢筋混凝土外的部分应刷防锈漆二道。
4.1.7 抹灰层材料1 抹灰层材料应采用抗裂抗渗水泥砂浆，水泥应采用不低于32.5级的通用水泥。
2 抹灰层水泥砂浆应具有防渗抗裂等功能，其主要性能指标应满足表4.1.7及《抹灰砂浆技术规程》（JGJ\T220-2010）的要求。
表4.1.7 抗裂砂浆性能指标3 细骨料应采用细度模数为2.3~3.0的中砂，含泥量应小于3%，且符合《建筑用砂》（GB/T14684）的规定。
4.1.8 饰面层所用材料应符合《建筑装饰装修工程质量验收规范》（GB50210）的规定。
4.2 制品4.2.1 EPS钢丝网架板的质量应符合表4.2.1的要求。
表4.2.1 EPS钢丝网架板的质量要求4.2.2 EPS板的允许偏差应符合表4.2.2的规定。
表4.2.2 EPS板允许偏差4.2.3 钢丝网片的允许偏差应符合表4.2.3的规定。
表4.2.3 钢丝网片允许偏差4.3 系统性能要求4.3.1 EPS钢丝网架板现浇混凝土外墙外保温系统的性能应符合表4.3.1的要求。
表4.3.1 EPS钢丝网架板现浇混凝土外墙外保温系统的性能要求注：EPS钢丝网架板现浇混凝土外墙外保温系统性能试验按《外墙外保温工程技术规程》（JGJ144-2004）附录A的规定执行。
4.4 检验与验收4.4.1 EPS钢丝网架板现浇混凝土外墙外保温工程所用原材料及制品应有出厂合格证和检验合格报告，其品种、规格及性能应符合设计要求和本规程要求。
施工前应按下列规定对原材料及制品进行抽样检验：1 EPS钢丝网架板当单位工程建筑面积小于2000m2时至少应检验1次，检验数量1组，每组试件不少于5个。
当单位工程建筑面积在2000~10000m2时至少应检验1次，检验数量不少于2组，每组试件不少于5个。
当单位工程建筑面积在10000~30000m2时，检验次数不少于2次，每次不少于2组，每组试件不少于5个。
当单位工程建筑面积在30000~60000m2时，检验次数不少于4次，每次不少于2组，每组试件不少于5个。
当单位工程建筑面积大于在60000m2时，检验次数不少于6次，每次不少于2组，每组试件不少于5个。
主要检验指标为EPS板表观密度和导热系数、钢丝网及腹丝的焊点强度、镀锌层质量、腹丝密度和预喷界面砂浆。
其检验结果应符合设计要求及本规程4.1.2、4.1.3、4.2.1节规定。
2 耐碱玻璃纤维网每单位工程应至少提供一次检验报告，检验数量不少于2组，每组试样不少于5个。
主要检验指标为耐碱断裂强力和耐碱强力保留率。
其检验结果应符合设计要求及本规程4.1.5节规定。
3 界面砂浆和抗裂砂浆每种原材料每单位工程应至少供一次拉伸粘结强度检验报告，检验数量不少于3组，每组为6个试样。
其检验结果应符合设计要求及本规程4.1.4和4.1.7节的规定。
5 系统构造和设计要求5.1 系统构造5.1.1 EPS钢丝网架板现浇混凝土外墙外保温系统构造如图5.1.1-1和图5.1.1-2所示。
图5.1.1-1 EPS钢丝网架板现浇混凝土外墙外保温系统面砖饰面构造1-现浇混凝土外墙；2- EPS板；3-界面砂浆；4-抗裂砂浆层；5-钢丝网片；6-砂浆保护层；7-面砖饰面层；8-腹丝；9-“U”形φ6锚固筋图5.1.1-2 EPS钢丝网架板现浇混凝土外墙外保温系统涂料饰面构造1-现浇混凝土外墙；2- EPS板；3-界面砂浆；4-抗裂砂浆层；5-钢丝网片；6-砂浆保护层（内置耐碱玻璃纤维网格布）；7-涂料饰面层；8-腹丝；9-“U”形φ6锚固筋5.1.2 EPS钢丝网架板的厚度应根据节能设计确定。
5.1.3 为确保EPS钢丝网架板与现浇混凝土安全可靠连接，每平方米宜设“U”形φ6锚固筋2~3根。
锚固筋锚入现浇混凝土长度不得小于100mm，锚固筋两脚距离宜70~80mm。
锚固筋应套住钢丝网片的两根横向或竖向钢丝，并用绑线将锚固筋与钢丝网片外侧钢丝绑扎固定。
“U”形φ6锚固筋布置见图5.1.3-1和图5.1.3-2。
图5.1.3-1 钢丝网片横向钢丝在外侧时锚固筋布置示意图1—“U“形φ6锚固筋；H—层高图5.1.3-1 钢丝网片竖向钢丝在外侧时锚固筋布置示意图1—“U“形φ6锚固筋；H—层高5.1.4 在每层层间宜设水平抗裂分隔缝，但不得大于三层。
层间EPS钢丝网架板钢丝网应断开，抹灰时嵌入塑料分隔条，外表面用建筑密封胶密封。
垂直抗裂分隔缝宜按墙面面积设置，在板式建筑中不宜大于30m2，在塔式建筑中可视具体情况而定，宜留在阴角部位。
5.1.5 防火隔离带设置应满足《民用建筑外保温系统及外墙装饰防火暂行规定》（公通字[2009]46）。
