钢丝网架聚苯板复合混凝土现浇技术施工工法钢丝网架聚苯板复合混凝土现浇技术施工工法一、前言钢丝网架聚苯板复合混凝土现浇技术是一种新型的建筑施工工法，结合了钢丝网架和聚苯板的优点，能够提高混凝土结构的强度、隔热性能和抗震性能。
本文将介绍该工法的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点钢丝网架聚苯板复合混凝土现浇技术具有以下几个特点：1. 强度提高：钢丝网架和聚苯板的组合能够提高混凝土结构的强度和承载力，增加抗震性能。
2. 隔热性能优越：聚苯板具有良好的隔热性能，能够降低建筑物的能耗。
3. 施工速度快：采用现浇技术，施工速度快，能够节省时间和人力成本。
4. 施工工艺简单：施工工艺简单易懂，不需要复杂的设备和机械。
5. 环保节能：采用聚苯板材料，具有较好的环保性能，能够减少资源消耗和能源浪费。
三、适应范围钢丝网架聚苯板复合混凝土现浇技术适用于各种建筑结构，特别适用于高层建筑、工业厂房、仓库等需要强度和隔热性能的建筑。
四、工艺原理钢丝网架聚苯板复合混凝土现浇技术的理论基础是通过将钢丝网架与聚苯板复合，在混凝土浇筑时形成一个整体结构，使得混凝土结构的强度提高、隔热性能增强。
在施工过程中，采取了一系列的技术措施，如钢丝网架的设置、聚苯板的固定和混凝土的浇筑方式，以确保施工质量和安全。
五、施工工艺钢丝网架聚苯板复合混凝土现浇技术的施工工艺主要包括以下几个阶段：1. 确定基础：根据设计要求，在施工前进行基础的检查和确认，并做好基础的加固和处理工作。
2. 钢丝网架设置：根据设计要求，在墙体和梁的位置设置钢丝网架，保证其牢固和稳定。
3. 聚苯板安装：将聚苯板按照设计要求固定在钢丝网架上，并使用黏结剂进行固定。
4. 浇筑混凝土：在聚苯板和钢丝网架有效受力的情况下，将混凝土按照设计要求进行浇筑，保证均匀性和密实性。
5. 养护处理：混凝土浇筑完成后，进行养护处理，以保证混凝土的强度和稳定性。

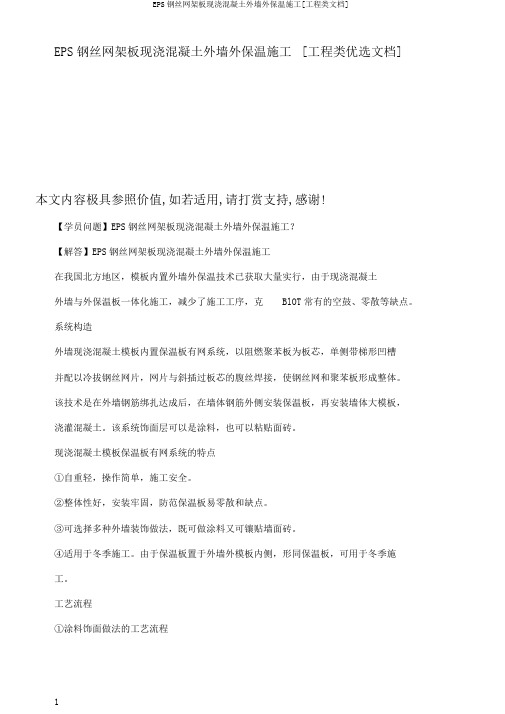

![EPS钢丝网架板现浇混凝土外墙外保温施工[工程类文档]](https://img.taocdn.com/s1/m/3d85738f5acfa1c7ab00ccbe.png)
EPS钢丝网架板现浇混凝土外墙外保温施工[工程类优选文档]本文内容极具参照价值,如若适用,请打赏支持,感谢!【学员问题】EPS钢丝网架板现浇混凝土外墙外保温施工？【解答】EPS钢丝网架板现浇混凝土外墙外保温施工在我国北方地区，模板内置外墙外保温技术已获取大量实行，由于现浇混凝土外墙与外保温板一体化施工，减少了施工工序，克BlOT常有的空鼓、零散等缺点。
系统构造外墙现浇混凝土模板内置保温板有网系统，以阻燃聚苯板为板芯，单侧带梯形凹槽并配以冷拔钢丝网片，网片与斜插过板芯的腹丝焊接，使钢丝网和聚苯板形成整体。
该技术是在外墙钢筋绑扎达成后，在墙体钢筋外侧安装保温板，再安装墙体大模板，浇灌混凝土。
该系统饰面层可以是涂料，也可以粘贴面砖。
现浇混凝土模板保温板有网系统的特点①自重轻，操作简单，施工安全。
②整体性好，安装牢固，防范保温板易零散和缺点。
③可选择多种外墙装饰做法，既可做涂料又可镶贴墙面砖。
④适用于冬季施工。
由于保温板置于外墙外模板内侧，形同保温板，可用于冬季施工。
工艺流程①涂料饰面做法的工艺流程外挂架提升达成～墙体钢筋绑扎、垫垫块～外侧聚苯保温板就位并临时固定～内侧大模板就位固定～插放穿墙螺栓及套管～安装外墙外侧组合模板～调整～支撑加固、螺栓拧紧～浇筑混凝土～拆模～清理钢丝网架聚苯板表面污物～吊垂直、套方、弹控制线～做饼、冲筋～抹胶粉聚苯颗粒保温浆料～抹抗裂砂浆铺压耐碱破纤网布～涂刷高分子乳液弹性基层涂料～刮抗裂柔性耐水腻子～涂料饰面施工～查收。
②面砖饰面做法的工艺流程外挂架提升达成～墙体钢筋绑扎、垫垫块～外侧聚苯保温板就位并临时固定～内侧大模板就位固定～插放穿墙螺栓及套管～安装外墙外侧组合模板～调整～支撑加固、螺栓拧紧～浇筑混凝土～拆模～清理钢丝网架聚苯板表面污物～吊垂直、套方、弹控制线～做饼、冲筋～抹胶粉聚苯颗粒保温浆料～抹第一遍抗裂砂浆～用尼龙胀栓固定热镀锌钢丝网～抹第二遍抗裂砂浆～抗裂防范层查收）b墙粘贴面砖～勾缝～面砖清理～饰面层查收。
钢丝网架聚苯板复合混凝土现浇技术施工工法钢丝网架聚苯板复合混凝土现浇技术施工工法一、前言钢丝网架聚苯板复合混凝土现浇技术是一种在建筑施工中常用的施工工法，它采用钢丝网架和聚苯板作为复合材料，与混凝土现浇结合使用，能够提高建筑的抗震性、保温性和隔音性能，具有广泛的应用前景。
二、工法特点1. 钢丝网架聚苯板复合混凝土现浇技术具有施工速度快的特点，可以提高施工效率。
2. 施工工艺简单，不需要大量的施工设备和材料。
3. 复合材料的使用可以提高建筑的结构强度和抗震性能。
4. 合理设计的复合结构可以达到保温和隔音的效果，提高居住环境的舒适度。
三、适应范围钢丝网架聚苯板复合混凝土现浇技术适用于各种建筑类型，尤其适用于多层住宅、商业建筑和工业厂房等大型建筑项目。
四、工艺原理钢丝网架聚苯板复合混凝土现浇技术的施工工艺是通过在混凝土施工前设置钢丝网架和聚苯板，在浇筑混凝土时将其与混凝土一起浇筑形成整体结构。
这种工艺能够增加混凝土的抗压和抗弯强度，提高建筑的整体稳定性和安全性，并且可以起到保温和隔音的作用。
在施工过程中，需要采取一些技术措施，如合理选择钢丝网架和聚苯板材料、控制混凝土浇筑过程中的温度和湿度等，以确保工艺的顺利实施。
五、施工工艺钢丝网架聚苯板复合混凝土现浇技术的施工过程主要包括以下几个阶段：1. 材料准备：采购钢丝网架和聚苯板等材料，并对其进行验收和检查；2. 基础处理：清理基础表面，铺设防水层；3. 钢丝网架安装：根据设计要求，在基础上设置好钢丝网架；4. 聚苯板安装：在钢丝网架上安装聚苯板，并与钢丝网架连接固定；5. 混凝土浇筑：将混凝土与钢丝网架和聚苯板一起浇筑，并用振动器振捣，确保混凝土的密实性；6. 养护处理：对浇筑完成的混凝土进行养护处理，保证其强度和稳定性。
六、劳动组织钢丝网架聚苯板复合混凝土现浇技术的施工需要组织合理的劳动力，包括工地管理人员、工人、机械操作人员等。
根据施工规模和进度安排，合理分工，确保施工过程的顺利进行。
钢丝网架聚苯板保温墙体安装施工工法钢丝网架聚苯板保温墙体安装施工工法一、前言钢丝网架聚苯板保温墙体是一种新型的保温墙体结构，在建筑工程中得到了广泛应用。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析，并给出一个工程实例。
二、工法特点钢丝网架聚苯板保温墙体工法的特点主要包括：保温性能好、施工便捷、可重复使用、施工周期短、适用范围广、节能环保等。
三、适应范围钢丝网架聚苯板保温墙体工法适用于各种新建和旧建建筑的外墙保温、屋顶保温和地面保温。
特别适用于高层、超高层建筑以及东北、北方寒冷地区建筑。
四、工艺原理钢丝网架聚苯板保温墙体工法主要采取了网架结构和聚苯板保温材料相结合的方式。
通过将钢丝网架固定在建筑物墙体上，然后在网架外部粘贴聚苯板，最后进行涂料保护层的施工，形成一个整体的保温墙体结构，提高建筑物的保温性能。
五、施工工艺施工过程主要包括以下几个阶段：1. 基层处理：清理墙体表面、修补破损部分，确保墙体结构完整。
2.网架固定：将钢丝网架按照设计要求固定在墙体上，使用膨胀螺丝或钢丝焊接固定。
3. 聚苯板粘贴：将预切好的聚苯板按顺序粘贴在钢丝网架上，使用专用胶粘剂确保粘贴牢固。
4.真空吸附：使用真空吸附设备将聚苯板吸附在墙体上，提高粘结强度和保温性能。
5. 墙体涂料：在聚苯板上涂刷防水、防火、防腐涂料，增加保温层的使用寿命。
六、劳动组织建议施工过程中设置相关岗位，包括项目经理、施工队长、质量检查员、安全员等。
根据工地实际情况，合理安排劳动力资源，确保施工进度和质量。
七、机具设备该工法所需的机具设备主要包括：脚手架、电动钻机、焊接机、切割机、涂料喷涂机、真空吸附设备等。
这些设备具有性能稳定、操作简便、效率高等特点。
八、质量控制为确保施工过程中的质量达到设计要求，需要进行质量控制。
包括施工前的设计评审、材料验收、施工过程中的工艺控制和质量检查，以及施工后的验收和技术交底等。
钢丝网架聚苯板保温墙体安装施工工法钢丝网架聚苯板保温墙体安装施工工法一、前言钢丝网架聚苯板保温墙体是一种常用的保温材料，在建筑施工中得到广泛应用。
本文将详细介绍钢丝网架聚苯板保温墙体安装施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个实际工程实例，以帮助读者更全面地了解该工法。
二、工法特点钢丝网架聚苯板保温墙体具有以下特点：1. 保温效果好：聚苯板具有良好的保温性能，能有效地减少建筑物的能耗。
2. 轻质化施工：钢丝网架聚苯板保温墙体采用轻质材料，施工相对简单便捷。
3. 高强度：钢丝网架可以增加保温墙体的抗拉强度和稳定性。
三、适应范围钢丝网架聚苯板保温墙体适用于多种建筑类型，如住宅、商业建筑、公共建筑等。
四、工艺原理采用钢丝网架聚苯板保温墙体时，首先根据实际工程需要，量取墙体尺寸，并制作相应的钢丝网架。
然后，将聚苯板切割成合适的大小，固定在钢丝网架上。
最后，将钢丝网架聚苯板保温墙体与建筑墙体进行粘结。
五、施工工艺施工工艺包括以下几个阶段：1. 准备工作：测量墙体尺寸、准备材料和机具设备。
2. 制作钢丝网架：根据墙体尺寸制作相应的钢丝网架。
3. 切割聚苯板：根据钢丝网架尺寸，将聚苯板切割成相应的大小。
4. 固定聚苯板：将切割好的聚苯板固定在钢丝网架上。
5. 粘结墙体：将钢丝网架聚苯板保温墙体与建筑墙体进行粘结。
六、劳动组织在施工过程中，需要组织合理的人员分工和协作，确保施工进程的顺利进行。
劳动组织应包括施工人员、监理人员和施工管理人员等。
七、机具设备施工过程中所需机具设备有：切割工具、钢丝网架制作设备、聚苯板固定工具、粘结材料施工设备等。
八、质量控制为了确保施工过程中的质量达到设计要求，需要采取以下质量控制措施：1. 对聚苯板进行严格检验，确保其质量符合标准。
2. 控制施工过程中的温度、湿度等环境因素，以保证粘结材料的正常固化。
3. 对施工人员进行培训，提高其操作技能和质量意识。
EPS 钢丝网架板现浇混凝土外墙外保温施工技术卢华【摘要】基于节能标准要求的提高，EPS 钢丝网架板现浇混凝土外墙外保温技术被广泛应用于当今的工业与民用建筑之中，根据混凝土外墙外保温的施工难点，提出相应的解决措施，并阐述了保温板安装、细部加强、模板安装、混凝土浇筑等施工工艺，以供参考。
%Based on the improvement of the requirements for energy-saving standards,the paper indicates the situ cast concrete exterior wall ex-ternal thermal insulation construction technique of EPS steel mesh board is extensively applied in the current industrial and civil buildings,points out respective solutions according to the construction difficulties of the concrete exterior wall external thermal insulation,and illustrates the con-struction crafts,including the installation of the thermal insulation board,details enhancement,installation of models,and concrete grouting,so as to provide some reference.【期刊名称】《山西建筑》【年(卷),期】2014(000)017【总页数】2页(P112-113)【关键词】钢丝网架板;外墙外保温;施工技术【作者】卢华【作者单位】中铁二十局集团第六工程有限公司，陕西西安 710032【正文语种】中文【中图分类】TU761.12EPS钢丝网架板现浇混凝土外墙外保温施工工法，是在混凝土墙体浇筑前，将钢丝网架EPS聚苯板(以下简称保温板)置于外模板内侧，使得保温板与混凝土基层一次浇筑成型，保温板外侧的钢丝网架表面经过找平处理后，可以施工涂料面层或者粘贴面砖材料。
单面钢丝网架夹芯聚苯板现浇混凝土外墙保温施工技术南阳理工专家公寓1#、3#专家公寓工程地下一层，地上30层，总建筑面积37298 m2；该工程采用钢丝网架聚苯乙烯板45厚外保温。
经过多次论证，项目部采用该施工工艺，效果明显。
1技术优势夹芯聚苯板简称EPS板，相对于混凝土密度较轻，吸水率低，耐候性能好；EPS板安装与主体结构施工同步进行，EPS板可锯、自重轻、施工安装方便,可大大缩短总体工期，提高工效。
一次成型后与墙体结合良好，有较高的安全性。
同时可利用主体施工的外架和安全防护措施，有利于安全施工。
2施工技术①绑扎墙体钢筋：在墙体外面绑扎上钢筋，钢筋靠保温板一侧的横向分布筋弯成└形，在外墙钢筋外侧绑扎水泥垫块，每块保温板不少于6块，用以保证保护层的厚度，保护层厚度均匀一致。
②在钢筋外侧安装保温板。
抄平放线：外墙竖向钢筋上或下层墙体上用水准仪抄平，定出保温板安装高度准线，在钢筋网面上弹出每块板的位置线，根据位置线框定的范围，在钢筋外侧绑扎定制水泥砂浆垫块，垫块间距横向不大600 mm，竖向不大于900 mm，每块板竖向不少于２排整块，保温板安装时，先在已安装到墙上的保温板高低槽处刷聚苯胶，接着在待安装到墙上的保温板高低槽处刷聚苯胶，然后进行拼接，使相邻的聚苯板紧密结合；安装保温板从墙阳角或窗洞口侧边开始逐块进行，阳角位置保温板用企口拼接，保温板就位后，在拼好的保温板表面上弹线，标出锚栓的位置，锚栓应呈梅花状布置，每块保温板上不少于5个，锚栓深入墙内的长度不少于50 mm，保温板接缝处需布置锚栓，门窗过梁上设一个或多个锚栓，在锚栓定位处穿孔，然后在孔内塞入膨胀管，随即拧紧螺杆，用火烧丝将锚栓绑扎到墙体钢筋上；沿板拼缝方向每500 mm用钢丝穿过缝两侧保温板同墙内钢筋绑扎牢固，拼缝两侧钢丝网架搭接用火烧丝扎牢；对外墙阳角、窗洞口应力集中部位增设角网、平网，角网的宽度以拼角两侧不小于2个完整网格为标准，窗洞侧边的附加角网必须贴紧洞口模并与四周附加筋绑扎固定，窗口四角设置的45度平网宽250 mm，长700 mm；阳台底部保温板的钢丝网架嵌入阳台底板的高度不得小于一个完整网格，并同板内钢筋绑扎固定。
单面钢丝网架夹芯聚苯板现浇混凝土外墙保温施工技术-2019年文档前言随着城市化的加快，现代建筑对于外墙保温的要求越来越高。
而单面钢丝网架夹芯聚苯板现浇混凝土外墙保温施工技术正是一种新型的保温材料。
它不仅保温效果好，而且具有防水性能。
同时，施工过程也比较简单。
本文将详细讲解单面钢丝网架夹芯聚苯板现浇混凝土外墙保温施工技术。
技术特点材料特性•单面钢丝网架夹芯聚苯板是由两片聚苯板之间嵌入一道钢丝网而成的复合板材。
•其保温性能好，耐水性能好，施工方便且对现有建筑隔热不需要重大改动。
•具有良好的保温性能和防水性能，同时具有良好的机械性能，不易断裂和变形。
•聚苯板具有很好的隔热性能，导热系数低，保温效果好。
•钢丝网具有良好的支撑性能，不易变形，能够抵御温差变化的影响。
•混凝土具有很好的抗压性和抗弯性能，能够保证外墙保温系统的牢固性，同时也具有美观性。
技术优势•施工方便快捷，既节省人工，又有效提高工程的质量和效率。
•填缝时不会出现开裂现象，保证了外墙的整体性和美观性。
•可以再册外墙进行修补和改造，方便快捷。
施工注意施工前•施工前要进行设计和勘察，确保施工质量和效果。
•对于外墙的松散和不整齐处，需要进行处理，便于粘贴和确保外墙保温系统的牢固性。
•选择优质的材料来制作钢丝网架夹芯聚苯板，并检查和确认材料质量。
施工中•在钢丝网架上涂刷胶水时，要注意胶水的均匀性和数量，不要太多或太少。
•制作钢丝网架夹芯聚苯板时，要注意钢丝网和聚苯板间的间距，以确保板子的牢固性。
•混凝土浇筑时，要保证混凝土的均匀性和流动性，不要有空洞或杂质。
施工后•在混凝土浇筑完成后，需要进行养护，保证混凝土的强度和抗冻性。
•在钢丝网架夹芯聚苯板浇筑完成并经过固化之后，需要进行打磨和抹灰，以保证外墙的美观性。
施工流程1.外墙基层处理：清除外墙表面的污物，处理表面的凹凸不平处。
2.涂刷粘结剂：用批刀或滚刷将粘结剂涂抹在外墙表面。
3.钢丝网架安装：将钢丝网架做成所需尺寸，通过插入墙壁固定件，将钢丝网架固定在外墙表面。
2011年四川省内江市中考满分作文：责任，生命绚烂的元素人生须知负责任的苦处，才能知道有尽责的乐趣。
——梁启超内江某柠檬企业老板为给工人发工资而卖掉自己的住房，这原本是小事件，却折射出“经营者的责任”这一道德和法律的大主题。
老板的行为，缘于责任。
负责的行为，带给他的不仅有发自内心的宽慰，还有大大的效益和无尽的赞誉。
他在心里深深懂得：责任，生命的绚烂元素。
生命因为责任而异彩纷呈，生命因负责而光芒四射。
责任是一盏明灯，指引着“无怨无悔”的人生旅程；责任是精神支柱，是民族的精魂。
多少仁人志士坚守责任这一道德和法律的生命坐标，撑起了华夏一片明净的蓝天，留下一个个清晰的文明图腾！屈原为责任而自沉泪罗，虽九死而无悔，一篇《离骚》万古流芳，为尽责任而上下求索，千年粽子的香甜，是他生命意义的延伸；司马迁，缘于对历史的负责，受宫刑而忍辱负重，秉笔直书，一部《史记》彪炳史坛，成就“无韵离骚”的美名；苏武，缘于对使命和承诺的负责，百折不挠，拒绝封赏，于是有了长安倾城迎接汉史归来的荣耀，有了“苏武牧羊”的绵长情节；范仲淹，缘于对民众负责，而留下“先天下之忧而忧，后天下之乐而乐”的颂词；文天祥，缘于对国家负责，留下了“人生自古谁无死，留取担心照汗青”生死抉择的道德颂歌。
周恩来从小心系国家民族，立下“为中华之崛起而读书”的志向。
民族振兴，是他的责任，因为责任，使他能成为新中国的第一任总理，受到中国人民乃至世界人民的尊敬和景仰。
坚守责任吧，朋友。
对自己负责，生命因此而耀眼；对他人负责，生命因此而靓丽；对社会负责，生命因此而永恒。
责任并不是一个华丽而轻松的辞藻，它朴实而又厚重，严肃而又崇高。
它是精神的支柱，力量的源泉。
在物欲横流的今天，责任不仅是一道法律的底线，更是一幅道德的风景。
责任，生命绚烂的元素；社会，因责任而和谐美好！价值之花缀于责任枝头如果我是山，就站成一种尊严，让山花烂漫，山风拂面，让每个角落都透着梦的语言，让我们的价值在太阳下展现；如果我是水，就流成一种磅礴，让小船远航，鱼儿欢畅，让我的价值随水儿流淌。
外墙外保温施工方案一、外墙外保温工程概况根据业主的要求，安阳市四海嘉园1号住宅楼外墙外保温工程采用全现浇混凝土外墙外保施工技术，即单面钢丝网加架夹芯聚苯板现浇混凝土外墙外保温构造，是在现有的大钢模板现浇混凝土剪力墙高层住宅施工技术的基础上发展起来的。
简单地说，就是在浇筑混凝土墙体之前，把大块聚苯板放置在外钢模的内侧，待混凝土墙体浇筑成型后，便在外墙外侧形成了保温层，然后在保温层表面抹聚合物抗裂水泥砂浆作为保护层，裹覆钢丝网片，表面再做装饰层。
二、单面钢丝网加架夹芯聚苯板材料要求单面钢丝网加架夹芯聚苯板质量要求说明: 1、横向钢丝应对准凹槽中心。
2、界面剂与钢丝和聚苯板的粘结牢固,涂层均匀一致,不得露底,厚度不小于1㎜。
3、在60㎏/㎡压力下聚苯板变形＜10％。
单面钢丝网加架夹芯聚苯板规格尺寸允许偏差说明: 1、聚苯板凹槽线应采用模具成型,尺寸准确,间距均匀。
2、两长边设高低槽,长30㎜,深1/2板厚，要求尺寸准确。
3、斜插钢丝(腹丝)宜为每平米100根，不得大于200根。
以上单面钢丝网加架夹芯聚苯板材料要求，在供货方将材料送至工地后，由我方质检员、材料员与监理工程师一起进行材料验收，对不符合的，退出施工现场。
确保适用合格的保温板。
三、单面钢丝网加架夹芯聚苯板基本施工做法：本体系采用带钢丝网的聚苯板保温板作为现浇混凝土外墙的外保温层，在外墙钢筋绑扎完毕后，即在墙体钢筋外侧安装保温板，并在板上插入经防锈处理的L形ф6钢筋，每平方米不少于4根，与墙体钢筋绑扎，即作临时固定，以保温板与墙体的连接措施，然后在墙体钢筋外加水泥垫块以确保墙体钢筋有足够的保护层。
最后安装墙体内外钢质大模板。
浇筑混凝土完毕后，保温层与墙体结合在一起，拆模后在网板面层抹掺有抗裂剂的水泥砂浆。
四、单面钢丝网加架夹芯聚苯板施工工艺4.1施工准备4.1.1技术准备①熟悉各方提供的有关图纸资料，做好内业交底。
②了解材料性能,掌握施工要领,明确施工顺序。
钢丝网架聚苯板现浇混凝土外墙外保温系统施工工法工法编号：RJGF(闽)—09—2008完成单位：中建七局三公司主要完成人：李清火刘越云陈泽君1 前言高层建筑采用现浇混凝土复合外墙外保温技术是当前重点推广应用的一种新技术之一。
该技术是在钢筋混凝土框－剪体系中将腹丝穿透型单面钢丝网架聚苯板（以下简称EPS 板）内置于将浇筑的墙体外模内侧，与混凝土外墙一次浇筑成型。
采用该技术进行建筑外墙外保温施工简单，能大大缩短工期，提高工效，并且能避免局部“热桥”现象从而延长建筑物的使用年限。
2 工法特点2.0.1 EPS板材料相对于混凝土密度较轻，吸水率低，耐候性能好。
2.0.2 EPS板安装与主体结构施工同步进行，EPS板可锯、自重轻、施工安装方便。
一次成型后与墙体结合良好，有较高的安全性。
同时可利用主体施工的外架和安全防护措施，有利于安全施工。
2.0.3 保温材料在墙体外侧，不占用室内的使用空间，不影响建筑物的使用面积。
2.0.4 与后粘结固定EPS板作法相比，不占用主导工期，可大大缩短总体工期，提高工效。
2.0.5 与内保温相比，减少了温度引起的墙体结构热胀冷缩的影响，避免“热桥”的产生。
3 适用范围3.0.1 适用于建筑外墙为现浇钢筋混凝土墙体的外墙外保温工程。
3.0.2 抗震设防烈度≤8度的地区。
3.0.3 建筑层数宜在30层以下，建筑高度在100m以内。
4 工艺原理将EPS板置于将要浇筑混凝土的墙体外模内侧，斜插丝贯穿EPS板外伸出一定长度，在浇注混凝土墙时斜插丝头部分即埋入混凝土内，并以锚筋钩紧钢丝网架作为辅助固定措1图4 EPS 钢丝网架板现浇混凝土外墙外保温系统基本构造5 工艺流程及操作要点5.1 工艺流程工艺流程见图5.1。
图5.1 工艺流程图5.2 施工准备5.2.1 技术1 组织人员认真熟悉有关图纸、规范、图集，参阅有关施工工艺。
2 了解材料性能，掌握施工要领，明确施工顺序。
3 组织施工人员培训，学规范和操作规程，编写好各部位的安全、技术交底；4 提供各部位的材料计划，安排进场时间。
5.2.2 现场准备1 根据需要设置库房及加工棚等。
2 材料应采取离地架空堆放，EPS 板存放场地应具有防火设施。
5.3 操作要点5.3.1 剪力墙钢筋安装EPS 板外墙装饰穿插L 形锚筋、接缝处角网、平网安装 EPS 板安装就位 模板安装 浇筑墙体混凝土拆模、检查及清理EPS 板表面剪力墙钢筋安装剪力墙钢筋应逐点绑扎，安装时应注意墙体钢筋网自身的垂直度。
墙体钢筋绑扎完毕，将绑扎丝头朝内，外侧保护层垫块采用50mm×50mm水泥砂浆垫块，垫块的设置应结合EPS 板的规格，距墙端一般不应大于200mm，按600mm×600mm梅花形布置，保证和EPS板有良好的接触面。
5.3.2 EPS板安装就位1 根据外墙尺寸、洞口位置及阴阳角变化，结合EPS板尺寸，提前进行拼装排板设计，并尽量减少拼接缝。
2 将EPS板运至施工楼层，注意应采用专用的装运吊篮，严禁钢丝绳直接捆绑EPS 板，避免对EPS板边缘造成损坏。
3 EPS板的安装：1)EPS板安装的排列原则是先边侧，后中间；先大面后小面及洞口，对于高度尺寸多变的墙面，可现场切割拼装。
现场切割EPS板应确保裁口顺直，边角方正，接缝企口方式正确。
EPS板间接缝均采用企口缝搭接，并用聚苯板胶粘接。
施工时注意拼接顺序，保证EPS板上下、左右接缝严密、不漏浆。
2)EPS板安放到位后，用绑扎铁丝临时固定在钢筋网片上。
每安装完1块板，均应检查其位置、标高、水平度和垂直度，符合要求后，将L形锚筋结合垫块位置穿过EPS板，用20号铁丝将其与钢丝网片及墙体钢筋绑扎牢固。
3)EPS板应紧贴模板，安装高度应比墙体模板高出20～50mm，防止混凝土浇筑时污染外墙EPS板。
安装前应修整清理接茬处EPS板，要求接茬处无砂浆结块等,接茬处上口重新喷刷界面处理剂。
5.3.3 穿插L形锚筋、接缝处角网、平网安装1 L形锚筋φ6mm，锚入混凝土墙内长度不得小于100mm，端部弯钩30mm，总长度不少于180mm，穿EPS板及端头部分刷防锈漆两道。
L形锚筋应采用梅花形布置，双向间距不超过500mm，距板间拼缝处不应超过100mm。
2 EPS板拼缝处采用平网，平铺200mm宽的附加钢丝网片，用20号铁丝与钢丝网架绑扎牢固。
楼层水平拼缝处，钢丝网架均应断开，不得相连。
外墙阴阳角及阳台与外墙交接处设附加钢丝网角网，角网宽度每边不小于100mm，用20号铁丝与钢丝网架绑扎牢固。
3 门窗洞各阴阳角均L型附加钢丝网角网。
门窗口的四角处附加 45°角网，尺寸为200×500mm。
L型附加钢丝角网均应预先冲压成型。
4 细部节点做法板材拼缝、外墙洞口加强、外墙阳角、普通窗口、阳台后砌隔墙、飘窗、女儿墙、勒脚等细部节点做法如图5.3.3－1～8所示。
外墙洞口加强做法图5.3.3-3 外墙阳角做法图5.3.3-1 板材拼缝做法图5.3.3-4 普通窗口做法5.3.4 模板安装1 模板宜采用钢质大模板进行施工。
2 按弹出的墙线位置安装模板，外墙外模可在EPS 板外直接安装，外模板面禁止刷脱模剂。
为防止EPS 板拼缝处漏浆，外墙外模安装前应在所有EPS 板拼缝处也应粘贴胶带纸。
3 在安装外墙外侧模板前，应在现浇混凝土墙体的根部和楼层梁下100mm 处采用可靠的定位措施如限位钢筋等，保证外墙模板、EPS 板、钢筋保护层和钢筋的位置，如图5.3.5-1所示。
图5.3.3-5 阳台后砌墙做法图 5.3.3-6飘窗做图 5.3.3-7 女儿墙图 5.3.3-8 勒角做图5.3.5-14 安装另一侧模板，安装前及时清理聚苯泡沫碎片，防止聚苯泡沫碎片堆积在墙根部，造成烂根。
5 外墙模板全部安装完毕，调整斜撑(拉杆)，使模板垂直度符合要求后，拧紧穿墙螺栓。
安装穿墙螺栓时，严禁直接穿入，应预先用钢筋从内侧向外侧旋转穿过EPS板，然后穿套管，再穿螺栓。
6 外墙模板安装质量直接影响EPS的垂直度，要求外墙模板每层垂直度不大于5mm，且层与层之间的垂直偏差不得出现叠加现象。
7 门窗洞口等易漏浆部位应粘贴双面海绵胶条。
5.3.5 浇捣混凝土1 进行混凝土浇捣时，应用胶合板等材料对混凝土浇筑进行疏导，以降低混凝土对EPS板的冲击，同时遮盖外侧模板和EPS板，以保护EPS板上企口，防止混凝土进入EPS 板与外模之间，污染EPS板表面。
2 墙体混凝土应分层浇筑，每层浇筑高度控制在500mm左右。
混凝土下料点应分散布置，连续进行，间隔时间不超过混凝土初凝时间。
3 振捣棒振动间距一般应小于 500mm，每一振动点的延续时间，以表明呈现浮浆和不再沉落为度，严禁将振捣棒斜插入墙体外侧钢筋接触EPS板。
5.3.6 拆模、墙体检查及EPS板面清理1 墙体混凝土强度达到规定要求强度后拆模，应先拆外侧模板，再拆内侧模板。
拆除时应注意对EPS板的保护，应避免挤压、刮碰EPS板，切勿用重物撞击墙面EPS板。
2 模板拆除后，应仔细检查剪力墙内侧混凝土表面浇捣质量情况，如有孔洞、露筋、蜂窝现象，应在相应位置外侧钻孔复检，并采取补救措施。
3 模板拆除后，应及时修整墙面、边和角，用保温砂浆修补有缺陷的EPS板表面。
4 每个层面拆模外墙面EPS板表面清除干净，无灰尘、油渍和污垢。
5 穿墙套管拆除后，混凝土墙部分孔洞应用干硬性砂浆捻塞，聚苯板部位孔洞应用保温材料堵塞，其深度应进入混凝土墙体≥50mm（脚手架眼等孔洞类似处理）。
5.3.8 EPS板外墙装饰1 基层清理1)基层墙体应符合现行国家标准《混凝土结构工程施工质量验收规范》(GB50204-2002)相关规定。
2)外墙抹灰前应将钢丝网架和聚苯板面的余浆、余灰清理干净，不得有灰尘、油渍、污垢及酥松空鼓现象。
局部变形网架修整归位，受损聚苯板粘补修理平整。
板面及钢丝上界面砂浆如有缺损，应修补，要求均匀一致，不得漏底。
2 外墙抹灰1)外墙抹灰宜分两次抹成。
先抹一层底灰，填满梯形凹槽，然后用砂浆括糙找平，再抹面层。
找平层宜采用8-12厚1:3水泥砂浆(内掺抗拉纤维),打底扫毛，面层宜采用8-10厚抗裂砂浆罩面，总厚度以盖住钢丝网架且不大于20mm为宜。
2)在水泥砂浆中掺加抗拉纤维，掺量可按产品说明进行掺加。
抗裂砂浆应按设计配合比进行配制，根据砂的含水率，水可适量增减；为了保证砂浆的粘结强度，砂进场后应用水冲洗，含泥量应小于2%。
3)找平层与面层之间、抹灰层与EPS板之间必须粘结牢固，无脱层、空鼓现象。
表面应洁净，接搓平整，线角须垂直、方正、清晰。
4)楼层间应设水平分隔缝，其它竖向、水平分隔缝应根据立面分格设计确定。
分隔缝的深度应贯穿找平层和面层，在抹灰时宜采用10-20mm宽定型塑料条施工，施工完可不取出，外表用建筑密封膏嵌缝。
分隔缝应做到楞角整齐，横平竖直，交接处平顺，深浅宽窄一致。
3 外墙涂料饰面涂料宜采用水溶性弹性涂料。
面层灰抹完后，在常温下24小时后表面平整无裂纹即可涂刷高分子乳液弹性底涂层，涂刷应均匀，不得有漏底现象。
然后刮抗裂柔性耐水腻子，最后进行涂料面层施工。
涂料施工前应进行腻子与涂料的相容性试验。
4 外墙面砖饰面外墙外保温工程不宜采用粘贴饰面砖做饰面层，如需采用时，粘贴面砖前应做抹灰层与钢丝网片的握裹力试验和抗拉拔试验。
粘贴面砖应采用抗裂砂浆，砂浆厚度为3～5mm；面砖背面凹槽宜采用燕尾槽式构造，厚度不宜超过6mm，面砖重量≤20kg/㎡，且单块面积≤0.1㎡；面砖宜采用柔性粘结砂浆勾缝，且厚度应比面砖厚度薄2～3mm。
5.4 劳动组织EPS板安装以2人为一组，二人共同搬运、安装，结构及装饰工程可按常规方法组织人员进行施工。
6 材料与机具设备6.1 材料性能指标6.1.1 钢丝网架聚苯板各项技术性能指标钢丝网架聚苯板加工质量及规格尺寸除应符合国家现行《钢丝网架水泥聚苯乙烯夹芯板》JC623-1996的有关规定外，还应符合表6.1.1-1～3规定。
表6.1.1-1 钢丝网架聚苯板主要技术指标表6.1.1-2 聚苯板涂刷界面砂浆的主要技术指标表6.1.1-3 聚苯板胶粘剂的主要技术指标6.1.2 其它材料性能指标其它所需的聚合物砂浆、面砖粘结砂浆、面砖勾缝料、饰面砖、弹性底涂、柔性耐水腻子、饰面涂料的性能指标均应符合《胶粉聚苯颗粒外墙外保温系统》（JGJ158-2004）的要求。
其它辅助材料如水泥、砂、水、抗拉纤维等也应符合相应的产品质量标准的要求。
6.2 主要机具设备钢卷尺、钢锯子、小型钢筋剪刀、壁纸刀、墨斗、靠尺及常规抹灰、饰面工具及检测工具等。
7 质量控制7.0.1 EPS板现浇混凝土外墙外保温系统施工质量的检验与验收，应按国家现行《建筑工程施工质量验收统一标准》GB50300-2001和《建筑节能工程施工质量验收规范》GB50411-2007的有关规定进行。
