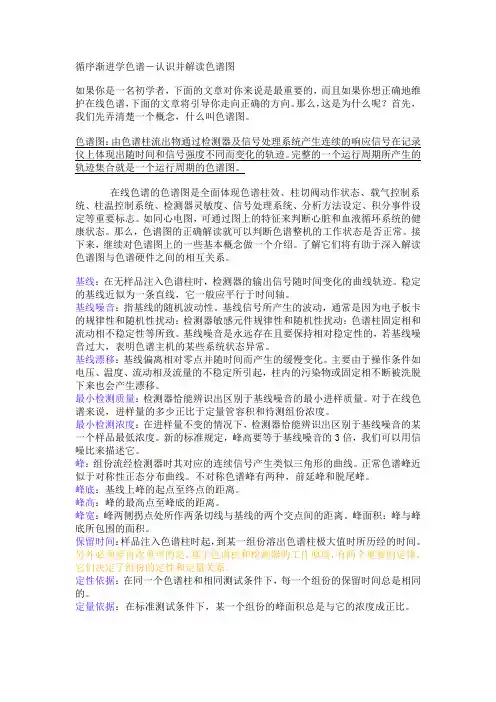

循序渐进学色谱－认识并解读色谱图如果你是一名初学者，下面的文章对你来说是最重要的，而且如果你想正确地维护在线色谱，下面的文章将引导你走向正确的方向。

那么，这是为什么呢？首先，我们先弄清楚一个概念，什么叫色谱图。

色谱图：由色谱柱流出物通过检测器及信号处理系统产生连续的响应信号在记录仪上体现出随时间和信号强度不同而变化的轨迹。

完整的一个运行周期所产生的轨迹集合就是一个运行周期的色谱图。

在线色谱的色谱图是全面体现色谱柱效、柱切阀动作状态、载气控制系统、柱温控制系统、检测器灵敏度、信号处理系统、分析方法设定、积分事件设定等重要标志。

如同心电图，可通过图上的特征来判断心脏和血液循环系统的健康状态。

那么，色谱图的正确解读就可以判断色谱整机的工作状态是否正常。

接下来，继续对色谱图上的一些基本概念做一个介绍。

了解它们将有助于深入解读色谱图与色谱硬件之间的相互关系。

基线：在无样品注入色谱柱时，检测器的输出信号随时间变化的曲线轨迹。

稳定的基线近似为一条直线，它一般应平行于时间轴。

基线噪音：指基线的随机波动性。

基线信号所产生的波动，通常是因为电子板卡的规律性和随机性扰动；检测器敏感元件规律性和随机性扰动；色谱柱固定相和流动相不稳定性等所致。

基线噪音是永远存在且要保持相对稳定性的，若基线噪音过大，表明色谱主机的某些系统状态异常。

基线漂移：基线偏离相对零点并随时间而产生的缓慢变化。

主要由于操作条件如电压、温度、流动相及流量的不稳定所引起，柱内的污染物或固定相不断被洗脱下来也会产生漂移。

最小检测质量：检测器恰能辨识出区别于基线噪音的最小进样质量。

对于在线色谱来说，进样量的多少正比于定量管容积和待测组份浓度。

最小检测浓度：在进样量不变的情况下，检测器恰能辨识出区别于基线噪音的某一个样品最低浓度。

新的标准规定，峰高要等于基线噪音的3倍，我们可以用信噪比来描述它。

峰：组份流经检测器时其对应的连续信号产生类似三角形的曲线。

正常色谱峰近似于对称性正态分布曲线。

循序渐进学色谱－认识并解读色谱图如果你是一名初学者，下面的文章对你来说是最重要的，而且如果你想正确地维护在线色谱，下面的文章将引导你走向正确的方向。

那么，这是为什么呢？首先，我们先弄清楚一个概念，什么叫色谱图。

色谱图：由色谱柱流出物通过检测器及信号处理系统产生连续的响应信号在记录仪上体现出随时间和信号强度不同而变化的轨迹。

完整的一个运行周期所产生的轨迹集合就是一个运行周期的色谱图。

在线色谱的色谱图是全面体现色谱柱效、柱切阀动作状态、载气控制系统、柱温控制系统、检测器灵敏度、信号处理系统、分析方法设定、积分事件设定等重要标志。

如同心电图，可通过图上的特征来判断心脏和血液循环系统的健康状态。

那么，色谱图的正确解读就可以判断色谱整机的工作状态是否正常。

接下来，继续对色谱图上的一些基本概念做一个介绍。

了解它们将有助于深入解读色谱图与色谱硬件之间的相互关系。

基线：在无样品注入色谱柱时，检测器的输出信号随时间变化的曲线轨迹。

稳定的基线近似为一条直线，它一般应平行于时间轴。

基线噪音：指基线的随机波动性。

基线信号所产生的波动，通常是因为电子板卡的规律性和随机性扰动；检测器敏感元件规律性和随机性扰动；色谱柱固定相和流动相不稳定性等所致。

基线噪音是永远存在且要保持相对稳定性的，若基线噪音过大，表明色谱主机的某些系统状态异常。

基线漂移：基线偏离相对零点并随时间而产生的缓慢变化。

主要由于操作条件如电压、温度、流动相及流量的不稳定所引起，柱内的污染物或固定相不断被洗脱下来也会产生漂移。

最小检测质量：检测器恰能辨识出区别于基线噪音的最小进样质量。

对于在线色谱来说，进样量的多少正比于定量管容积和待测组份浓度。

最小检测浓度：在进样量不变的情况下，检测器恰能辨识出区别于基线噪音的某一个样品最低浓度。

新的标准规定，峰高要等于基线噪音的3倍，我们可以用信噪比来描述它。

峰：组份流经检测器时其对应的连续信号产生类似三角形的曲线。

正常色谱峰近似于对称性正态分布曲线。

第一章色谱图概述第一节色谱图的获得色谱法（!"#$%&’$(#&)"*）是一种目前使用最广泛的和有效的分离、分析方法。

色谱（!"#$%&’$(#&%）这一概念最早是由俄国植物学家+,-.’’提出，/012年他在一根细长的玻璃管中装入碳酸钙粉末，然后把植物绿叶的石油醚的萃取液倒入管中的碳酸钙上，萃取液的色素就被吸附在管上部的碳酸钙上，再用纯净的石油醚洗脱这些被吸附的色素，于是在碳酸钙上形成了一圈一圈的色带（图34/4/），这些色带被称为色谱，这就是世界上得到的最早的色谱图。

柱中的碳酸钙被称为固定相（,’&’5$6&#*)"&,.），而用作洗脱液的石油醚则被称为流动相（%$758.)"&,.），流动相可以是气体、液体和超临界流体。

将欲被分离的混合物放在固定相上，然后用流动相去洗脱放在固定相上的混合物，这一过程称为洗脱（.89’5$6）。

在洗脱过程中混合物中的不同组分得到分离，陆续从固定相中洗脱下来。

记录这一分离和洗脱过程的图谱就是色谱图34/4/+,-.’’色谱分离示意图（&）刚刚加入萃取液；（7）已加入部分溶剂淋洗图（!"#$%&’$(#&%）。

色谱方法种类很多，分类的方法也很多。

根据流动相是气体还是液体，色谱可分为气相色谱（(&,!"#$%&’$(#&)"*）和液相色谱（85:95;!"#$%&’$(#&)"*）。

当流动相是在接近它的临界温度和压力下工作的液体，而这种液体在常温和常压下是气体时，这种流动相就不能简单地说是气体或液体了，这种色谱就称为超临界流体色谱（,9).#!#5’5!&8<895;!"#$%&’$(#&)"*）。

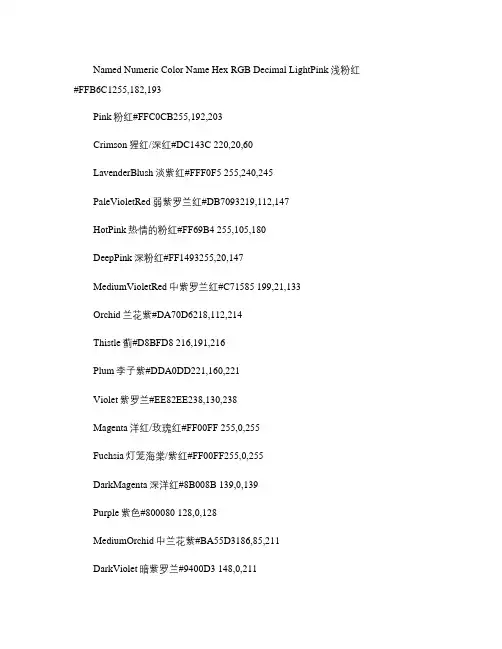

Named Numeric Color Name Hex RGB Decimal LightPink浅粉红#FFB6C1255,182,193Pink粉红#FFC0CB255,192,203Crimson猩红/深红#DC143C 220,20,60LavenderBlush淡紫红#FFF0F5 255,240,245PaleVioletRed弱紫罗兰红#DB7093219,112,147HotPink热情的粉红#FF69B4 255,105,180DeepPink深粉红#FF1493255,20,147MediumVioletRed中紫罗兰红#C71585 199,21,133Orchid兰花紫#DA70D6218,112,214Thistle蓟#D8BFD8 216,191,216Plum李子紫#DDA0DD221,160,221Violet紫罗兰#EE82EE238,130,238Magenta洋红/玫瑰红#FF00FF 255,0,255Fuchsia灯笼海棠/紫红#FF00FF255,0,255DarkMagenta深洋红#8B008B 139,0,139Purple紫色#800080 128,0,128MediumOrchid中兰花紫#BA55D3186,85,211DarkViolet暗紫罗兰#9400D3 148,0,211DarkOrchid暗兰花紫#9932CC 153,50,204 Indigo靛青/紫兰色#4B008275,0,130 BlueViolet蓝紫罗兰#8A2BE2 138,43,226 MediumPurple中紫色#9370DB 147,112,219 MediumSlateBlue中板岩蓝#7B68EE123,104,238 SlateBlue板岩蓝#6A5ACD106,90,205 DarkSlateBlue暗板岩蓝#483D8B 72,61,139 Lavender熏衣草淡紫#E6E6FA 230,230,250 GhostWhite幽灵白#F8F8FF 248,248,255Blue纯蓝#0000FF 0,0,255MediumBlue中蓝色#0000CD0,0,205 MidnightBlue午夜蓝#191970 25,25,112 DarkBlue暗蓝色#00008B 0,0,139Navy海军蓝#000080 0,0,128RoyalBlue皇家蓝/宝蓝#4169E1 65,105,225 CornflowerBlue矢车菊蓝#6495ED100,149,237 LightSteelBlue亮钢蓝#B0C4DE 176,196,222 LightSlateGray亮石板灰#778899 119,136,153 SlateGray石板灰#708090 112,128,144DodgerBlue道奇蓝#1E90FF30,144,255AliceBlue爱丽丝蓝#F0F8FF 240,248,255SteelBlue钢蓝/铁青#4682B4 70,130,180 LightSkyBlue亮天蓝色#87CEFA135,206,250 SkyBlue天蓝色#87CEEB135,206,235 DeepSkyBlue深天蓝#00BFFF0,191,255 LightBlue亮蓝#ADD8E6173,216,230 PowderBlue火药青#B0E0E6 176,224,230 CadetBlue军服蓝#5F9EA0 95,158,160 Azure蔚蓝色#F0FFFF240,255,255 LightCyan淡青色#E0FFFF224,255,255 PaleTurquoise弱绿宝石#AFEEEE175,238,238 Cyan青色#00FFFF0,255,255 Aqua水色#00FFFF0,255,255 DarkTurquoise暗绿宝石#00CED10,206,209 DarkSlateGray暗石板灰#2F4F4F47,79,79 DarkCyan暗青色#008B8B 0,139,139 Teal水鸭色#0080800,128,128 MediumTurquoise中绿宝石#48D1CC72,209,204 LightSeaGreen 浅海洋绿#20B2AA32,178,170 Turquoise绿宝石#40E0D064,224,208 Aquamarine宝石碧绿#7FFFD4127,255,212 MediumAquamarine 中宝石碧绿#66CDAA 102,205,170 MediumSpringGreen中春绿色#00FA9A 0,250,154 MintCream薄荷奶油#F5FFFA245,255,250 SpringGreen春绿色#00FF7F0,255,127 MediumSeaGreen中海洋绿#3CB37160,179,113 SeaGreen海洋绿#2E8B5746,139,87 Honeydew蜜瓜色#F0FFF0240,255,240 LightGreen淡绿色#90EE90144,238,144 PaleGreen弱绿色#98FB98152,251,152 DarkSeaGreen暗海洋绿#8FBC8F 143,188,143 LimeGreen闪光深绿#32CD32 50,205,50 Lime闪光绿#00FF00 0,255,0 ForestGreen森林绿#228B2234,139,34 Green纯绿#008000 0,128,0 DarkGreen暗绿色#0064000,100,0 Chartreuse**查特酒绿#7FFF00 127,255,0 LawnGreen草坪绿#7CFC00 124,252,0 GreenYellow绿黄色#ADFF2F173,255,47 DarkOliveGreen暗橄榄绿#556B2F85,107,47 YellowGreen黄绿色#9ACD32154,205,50OliveDrab橄榄褐色#6B8E23 107,142,35 Beige米色/灰棕色#F5F5DC245,245,220 LightGoldenrodYellow亮菊黄#FAFAD2250,250,210 Ivory象牙#FFFFF0255,255,240 LightYellow浅黄色#FFFFE0255,255,224 Yellow纯黄#FFFF00255,255,0 Olive橄榄#808000 128,128,0 DarkKhaki深卡叽布#BDB76B189,183,107 LemonChiffon柠檬绸#FFFACD255,250,205 PaleGoldenrod灰菊黄#EEE8AA 238,232,170 Khaki卡叽布#F0E68C 240,230,140 Gold金色#FFD700 255,215,0 Cornsilk玉米丝色#FFF8DC255,248,220 Goldenrod金菊黄#DAA520218,165,32 DarkGoldenrod暗金菊黄#B8860B184,134,11 FloralWhite花的白色#FFFAF0 255,250,240 OldLace旧蕾丝#FDF5E6 253,245,230 Wheat小麦色#F5DEB3245,222,179 Moccasin鹿皮靴#FFE4B5255,228,181 Orange橙色#FFA500255,165,0 PapayaWhip番木瓜#FFEFD5255,239,213 BlanchedAlmond发白的杏仁色#FFEBCD255,235,205 NavajoWhite土著白#FFDEAD 255,222,173 AntiqueWhite古董白#FAEBD7250,235,215 Tan茶色#D2B48C210,180,140 BurlyWood硬木色#DEB887222,184,135 Bisque 陶坯黄#FFE4C4255,228,196 DarkOrange深橙色#FF8C00255,140,0 Linen亚麻布#FAF0E6250,240,230 Peru秘鲁#CD853F205,133,63 PeachPuff桃肉色#FFDAB9255,218,185 SandyBrown沙棕色#F4A460244,164,96 Chocolate巧克力#D2691E210,105,30 SaddleBrown马鞍棕色#8B4513 139,69,19 Seashell海贝壳#FFF5EE 255,245,238 Sienna黄土赭色#A0522D160,82,45 LightSalmon浅鲑鱼肉色#FFA07A255,160,122 Coral珊瑚#FF7F50 255,127,80 OrangeRed橙红色#FF4500255,69,0 DarkSalmon深鲜肉/鲑鱼色#E9967A233,150,122Tomato番茄红#FF6347255,99,71 MistyRose薄雾玫瑰#FFE4E1 255,228,225 Salmon鲜肉/鲑鱼色#FA8072250,128,114 Snow雪#FFFAFA 255,250,250 LightCoral淡珊瑚色#F08080 240,128,128 RosyBrown玫瑰棕色#BC8F8F188,143,143 IndianRed 印度红#CD5C5C 205,92,92 Red纯红#FF0000 255,0,0 Brown棕色#A52A2A 165,42,42 FireBrick耐火砖#B22222178,34,34 DarkRed深红色#8B0000139,0,0 Maroon栗色#800000128,0,0 White纯白#FFFFFF255,255,255 WhiteSmoke白烟#F5F5F5245,245,245 Gainsboro庚斯博罗灰色#DCDCDC220,220,220 LightGrey浅灰色#D3D3D3 211,211,211 Silver银灰色#C0C0C0192,192,192 DarkGray深灰色#A9A9A9169,169,169 Gray灰色#808080128,128,128 DimGray暗淡的灰色#696969 105,105,105 Black纯黑#000000 0,0,0。

怎样分析气相色谱图 The manuscript was revised on the evening of 2021在实际工作中，当我们拿到一个样品，我们该怎样定性和定量，建立一套完整的分析方法是关键，下面介绍一些常规的步骤：1、样品的来源和预处理方法GC能直接分析的样品通常是气体或液体，固体样品在分析前应当溶解在适当的溶剂中，而且还要保证样品中不含GC不能分析的组分（如无机盐），可能会损坏色谱柱的组分。

这样，我们在接到一个未知样品时，就必须了解的来源，从而估计样品可能含有的组分，以及样品的沸点范围。

如果样品体系简单，试样组分可汽化则可直接分析。

如果样品中有不能用GC直接分析的组分，或样品浓度太低，就必须进行必要的预处理，如采用吸附、解析、萃取、浓缩、稀释、提纯、衍生化等方法处理样品。

2、确定仪器配置所谓仪器配置就是用于分析样品的方法采用什么进样装置、什么载气、什么色谱柱以及什么检测器。

一般应首先确定检测器类型。

碳氢化合物常选择FID检测器，含电负性基团（F、Cl等）较多且碳氢含量较少的物质易选择ECD检测器；对检测灵敏度要求不高，或含有非碳氢化合物组分时，可选择TCD检测器；对于含硫、磷的样品可选择FPD检测器。

对于液体样品可选择隔膜垫进样方式，气体样品可采用六通阀或吸附热解析进样方法，一般色谱仅配置隔膜垫进样方式，所以气体样品可采用吸附-溶剂解析-隔膜垫进样的方式进行分析。

根据待测组分性质选择适合的色谱柱，一般遵循相似相容规律。

分离非极性物质时选择非极性色谱柱，分离极性物质时选择极性色谱柱。

色谱柱确定后，根据样本中待测组分的分配系数的差值情况，确定色谱柱工作温度，简单体系采用等温方式，分配系数相差较大的复杂体系采用程序升温方式进行分析。

常用的载气有氢气、氮气、氦气等。

氢气、氦气的分子量较小常作为填充柱色谱的载气；氮气的分子量较大，常作为毛细管气相色谱的载气；气相色谱质谱用氦气作为载气。

3、确定初始操作条件当样品准备好，且仪器配置确定之后，就可开始进行尝试性分离。

阐明了色谱、蒸馏和萃取之 间的相似性，将色谱柱设想 成由许多液液萃取单元或理 论塔板组成；色谱分离也是 一个分配平衡过程。这就是 Martin等人提出的塔板理论。
(二)塔板理论--衡量柱效率的指标
Martin和Synge 由于对分配色谱的贡献1952年 获得
Nobel 化学奖。
把色谱柱比作一个精馏塔， 沿用精馏塔中塔板的概念来 描述组分在两相间的分配行 为，同时引入理论塔板数作 为衡量柱效率的指标，即色 谱柱是由一系列连续的、相 等水平的塔板组成。每一块 塔板的高度用H表示，称为塔 板高度，简称板高。
当n足够大时，溶质随流动相流过色谱柱。 溶质的移动速度取决于溶质分配在流动相中的 分数。如果溶质较易分配在固定相, 则它的移 动速度较慢。反之，如果溶质较易分配在流动 相，则溶质就容易从色谱柱中流出来。从数学 上说，流动速度取决于q （流动相中的溶质分 数）。 浓度最大的塔板号数rmax，即峰位置：
V0、t0与被测组分无关，因而V’R 、t’R 更合理地反映了物质在柱中的保留情况。
总结：
（1）色谱峰的位置即保留值—进行定
性分析。
（2）色谱峰的h .A —进行定量分析。
（3）色谱峰的位置及峰的宽度—可评 价色谱 柱效的高度。
色谱分析的目的是将样品中各组分彼此分 离，组分要达到完全分离，两峰间的距离必须 足够远。两峰间的距离是由组分在两相间的分 配系数决定的，即与色谱过程的热力学性质有 关。但是两峰间虽有一定距离，如果每个峰都 很宽，以致彼此重叠，还是不能分开。这些峰 的宽或窄是由组分在色谱柱中传质和扩散行为 决定的，即与色谱过程的动力学性质有关。因 此，要从热力学和动力学两方面来研究色谱行
B H A Cu u 该式称为速率方程（范氏方程）。

原理
基于样品中各组分在固定相和流动相 之间的分配平衡，利用不同组分在色 谱柱中的保留时间差异实现分离。
发展历程及应用领域
发展历程
自20世纪50年代问世以来，气相色谱法经历了从填充柱到毛细管柱、从热导检 测到各种高灵敏度检测器的发展历程。
应用领域
广泛应用于环境、食品、医药、化工等领域中挥发性有机物、气体样品的分析 。
进样口温度设置
根据样品的性质和色谱柱的要求设置进样口温度 ，避免样品分解或色谱柱过载。
ABCD
自动进样
使用自动进样器进行进样，需设置合适的进样参 数和序列。
进样量控制
根据色谱柱的容量和检测器的灵敏度控制进样量 ，避免色谱峰过宽或检测不到目标化合物。
案例分析：实际样品前处理与进样过程演示
样品前处理
以某农药残留检测为例，首先使用溶 剂萃取法将农药从农产品中萃取出来 ，然后使用固相萃取法进一步净化样 品。
内标法
在样品中加入已知量的内标物质，通过测量 内标物质和待测组分的色谱峰面积之比，计 算待测组分的含量。内标法可以消除实验操 作过程中可能引入的误差，提高定量分析的
准确性。
07
实验操作规范与安全注意事项
实验室安全规章制度解读
实验室准入制度
进入实验室前需接受安全培训，了解实验室安全规章制度和应急 处理措施。
01
数据采集
使用专业色谱数据工作站进行数 据采集，确保数据的准确性和完 整性。
数据存储
02
03
数据导出
将采集到的数据以特定格式存储 在计算机中，以便后续处理和分 析。
根据需要，将数据导出为常见的 数据格式，如CSV、Excel等，方 便数据共享和交换。
定性分析方法：保留时间法、峰面积法等

通信电缆色谱组成分序始终共有10种颜色组成，由5种主色和5种次色；5种主色和5种次色又组成25种色普，不管通信电缆对数多大，通常大对数通信电缆都是按25对色为一小把标识组成。

通常HYA通信电缆分为：10对，20对，30对，50对，100对，200对，300对。

2400对。

5种主色：白色、红色、黑色、黄色、紫色5种次色：兰色、桔色、绿色、棕色、灰色通信电缆线序色谱认识举例说明：10对通信电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰20对通信电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰30对通信电缆色谱线序说明：30对的通信电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰”标识线缠着的，另有5对线用“白桔”标识缠着！（注意：这25对用“白兰”色环标识线缠着）1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰（注意：这5对有”白桔”标识缠着）21对—白兰22对—白桔23对—白绿24对—白棕25对—白灰50对通信电缆色谱线序：说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰”标识线缠着的！！后25对是用“白桔”标识线缠着的！！（注意：这25对用“白兰”标识线缠着）1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰（用“白桔”标识线缠着）26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰100对通信电缆色谱线序表说明：100对的通信电缆里有4种标识线，第一的25对是用“白兰”标识线缠着的！！第二的25对是用“白桔”标识线缠着的！第三的25对是用“白绿”标识线缠着的！第四的25对是用“白棕”标识线缠着的！（注意：用“白兰”标识线缠着）1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰（注意：用“白桔”标识线缠着）26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰（注意：用“白绿”标识线缠着）51对—白兰52对—白桔53对—白绿54对—白棕55对—白灰56对—红兰57对—红桔58对—红绿59对—红棕60对—红灰61对—黑兰62对—黑桔63对—黑绿64对—黑棕65对—黑灰66对—黄兰67对—黄桔68对—黄绿69对—黄棕70对—黄灰71对—紫兰72对—紫桔73对—紫绿74对—紫棕75对—紫灰（注意：用“白棕”标识线缠着）76对—白兰77对—白桔78对—白绿79对—白棕80对—白灰81对—红兰82对—红桔83对—红绿84对—红棕85对—红灰86对—黑兰87对—黑桔88对—黑绿89对—黑棕90对—黑灰91对—黄兰92对—黄桔93对—黄绿94对—黄棕95对—黄灰96对—紫兰97对—紫桔98对—紫绿99对—紫棕100对—紫灰200对通信电缆色谱线序表(大对数电缆)说明：100对的通信电缆里有4种标识线，第一的25对是用“白兰”标识线缠着的！！第二的25对是用“白桔”标识线缠着的！第三的25对是用“白绿”标识线缠着的！第四的25对是用“白棕”标识线缠着的！第五的25对是用“白灰”标识线缠着的！第六的25对是用“红兰”标识线缠着的！第七的25对是用“红桔”标识线缠着的！第八的25对是用“红绿”标识线缠着的！。

气相色谱法有上述优点，但也有它的缺点，即从色 谱图上不能直接给出它定性的结果 。
五、流程 在气相色谱中，作为流动相的气体称作载气。 载气→减压阀→净化干燥管→稳压阀→流量计→压力
表→进样口→气化室→色谱柱→检测器→记录仪→电子计 算机积分仪
由记录仪得到的色谱图可进行定性或定量分析。出峰
顺序与物质性质有关，信号大小与物质的量有关。
)2
n理
( tR
tR tM
)2
tR
n理
(tR
tM )2 tM 1
n理
( k )2 1 k
五、最佳分离条件的选择
1. 对分离度的要求
⑴ 定性、定量：
若进行定性分析，R可要求低些。
若进行定量分析，R就要求高些。
⑵ 分析误差
要求分析误差小些，则R应大些。
⑶ 组分含量
当欲分离的两组分含量相差越大，则在同样的分析误 差下，完全分离所需的分离度就越大。
n理
16 ( tR )2 Wb
5.54 ( tR Y1
)2
2
⑷ 有效塔板数 n有效：由调整保留值与色谱峰宽所算得的 塔板数。
n有效
16 ( tR )2 Wb
5.54 ( tR Y1
)2
2
⑸ 理论塔板数与有效塔板数之间的关系：
n理 (tR )2
= n有效 tR
n有效
n理
( tR tR
② 固定液的选择方法
固定液的选择原则是相似相溶原则。
A.分离非极性组分：采用非极性固定液，两者间是色散 力。各组分按沸点顺序彼此分离（沸点规律）。
B.分离极性组分：采用极性固定液，分子间主要是定向 力。各组分按极性大小出峰（极性规律）。
C.分离极性组分与非极性组分混合物：采用极性固定液， 按极性顺序出峰。

3.流通池被污染或有气体 用甲醇或其他强极性溶剂 冲洗流通池。必要时，可 以用1N的硝酸。（不要 用盐酸）
十二、基线漂移（ 十二、基线漂移（二）
4.检测器出口阻塞. 取出阻塞物或更换管子.
（高压造成流通池窗口破裂， （参考检测器手册更换流通池 产生噪音基线） 窗）
5.流动相配比不当或流速 更改配比或流速. 定期检查流动相组成及流速 变化. 6.柱平衡慢，特别是流动 6.用中等强度的溶剂进行 冲洗，更改流动相时，在 相发生变化时 分析前用10-20倍体积的 新流动相对柱子进行冲洗。
3.二级保留效应，离子对
八、酸性或碱性化合物的峰拖尾 原因 缓冲不合适 解决方法 a.使用浓度50-100mM的缓冲液 b.使用pka等于流动相pH值的缓 冲液
九、额外的峰 原因 解决方法 1.样品中有其他组份 正常 2.前一次进样的洗脱峰 a.增加运行时间或梯度 斜率 b.提高流速 3.鬼峰 a.检查流动相是否纯净 b.使用流动相作为样品 溶剂 c.减少进样体积
十、保留时间波动 原因 1.温控不当 2.流动相组分变化 解决方法 调好柱温 防止变化（蒸发、反应 等） 在每一次运行之前给予 足够的时间平衡色谱柱
3.色谱柱没有平衡
十一、 十一、保留时间不断变化 原因 1.流速变化 2.泵中有气泡 解决方法 重新设定流速 从泵中除去气泡
3.流动相选择不恰当 a.更换合适的流动相 b.选择合适的混合流动相
9.使用循环溶剂，但检测 重新设定基线. 当检测器动力学范围发生变化 器未调整。
时，使用新的流动相.
10.检测器没有设定在最 大吸收波长处。
将波长调整至最大吸收波 长处.
十三、基线噪音（规则的） 十三、基线噪音（规则的） 原因 解决方法 1.在流动相、检测器 流动相脱气；冲洗系统 以除去检测器或泵中的 或泵中有空气 空气. 检查管路接头是否松 2.漏液 动； 泵是否漏液； 是否有盐析出和不正 常的噪音； 必要时，更换泵密封。 3.流动相混合不完全 用手摇动使混合均匀或 使用低粘度的溶剂

气相色谱谱图分析气相色谱主要是利用物质的沸点、极性以及吸附性质差异来实现混合物的分离，气相色谱仪由六大系统组成，分别是：载气系统、进样系统、分离系统、温度控制系统、检测系统、数据处理系统。

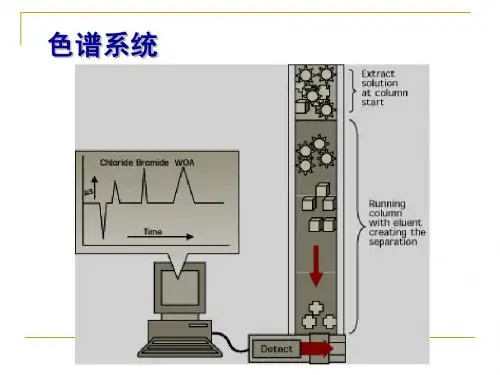

气相分析过程如图所示：GC基本工作原理是利用试样中各组份在气相和固定相间的分配系数不同，当样品在气化室气化后被载气带入色谱柱，由于固定相对各组份的吸附或溶解能力不同进行分离，分离后的物质进入检测器后转化为信号，在数据处理系统中以色谱峰的显示体现，根据色谱图对物质进行定性和定量分析。

在气相色谱分析时，经常会因为很多问题导致谱图出现异常，到底是什么原因呢？1.在溶剂验收时，纯溶剂进样后出现杂峰，就一定是溶剂有杂质？如果进空白针后也存在杂峰，连续进针后，峰面积逐渐减少，优先考虑仪器系统流路问题出现的杂峰。

可以从以下几个方面逐一排查：1）气源是否有问题；2）进样针，洗针瓶，隔垫，衬管，分流平板是否有污染；3）色谱柱是否有污染；4）检测器是否有污染等。

2.出现前沿峰1）样品过载，需稀释样品，减少进样量；2）载气流速过高；3）柱温太低，升高柱温；4）气化室温度太低；5）可能存在干扰峰，需要优化色谱条件；6）色谱柱选型错误，老化程度不够等。

3.出现拖尾峰1）衬管、分流平板或色谱柱被污染，或色谱柱安装不当，存在死体积；2）柱温或进样器温度低，升高温度；3）载气流量偏低；4）进样量大，减少进样量货增大分流比；5）进样器或气化室被高沸点杂质或残留污染等。

4.出现鬼峰1）色谱柱有残留，未完全老化；2）气化室、注射针等被污染或载气纯度不够；3）气化温度过高使样品某些组分分解；4）样品中有空气或TCD、ECD等密封性差（有漏气）等。

5.操作条件不变，原来可以分离的峰不见了？1）色谱柱被污染或者失效；2）载气系统被污染（载气纯度低或过滤器失效）；3）注射垫或注射针漏气等。

6.进样后不出峰或者峰很小？1）检查检测器的信号值，信号值正常时，优先考虑进样口问题；2）进样针漏气或者堵塞；3）进样温度太低导致样品不能气化或柱温太低，导致样品在柱中冷凝；4）如果是FID，需要检查FID火焰是否点燃等。
