照明平面图管内导线根数的计算

如何确定导线根数1、没有口诀，方法简单，从最末梢灯具往电源端看；2、按照灯具需要，确定1个灯具至少用几根线，如Ctrl、N两根；3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有不同情况）。

设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有2种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。

我也是刚学电气设计的，我师傅教我的时候，在纸上画了一个单极开关一个灯一个配电箱，配电箱出来肯定是三根线：火线、零线、PE线，开关控制一盏灯的，所以出来一根控制线，“火线进开关，零线进灯具”，PE线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线（一般不用标）。

我觉得这样讲满容易明白的。

简单说明单连单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯.依次类推，凡是进开关的只有火线简单举类单连双控开关的接线方法，火线从电盘拉到第一个开关，出线为两根控制线，即工程上所说的来回线，直接拉到第二个开关，从第二个开关出一根控制线接到回路第一盏灯，零线和地线从盘直接拉到第一盏灯，依次类推以前的照明回路为L N两根线，现在一般要L N PE三根线。

1.配电箱到灯，L N PE三根2.灯到开关。

一根N进线，出现看开关时几极的，几极就加几，如灯到二级开关，那么灯与开关间就是三根线。

也就是一个进线，两个出线共三根。

3.一个开关控制的灯到另一个开关控制的灯，L N PE三根线。

4.同一开关控制的同组灯之间，L N PE三根。

5.同一开关控制的不同组灯之间，L N 加上该段线后面灯具的组数。

如果下面还连接到其他开关，就再加一个不经过开关的L线。

在建筑电气平面图中如何确定导线根数1、没有口诀方法简单从最末梢灯具往电源端看2、按照灯具需要确定1个灯具至少用几根线如Ctrl、N两根3、按回路中共管灯具之间工作关系凡同时开闭的那么公用同2根线4、凡遇到共管线路中不同时开闭的灯具每增加1个单独开闭的功能那么增加1根导线5、单联单控开关是2根线，双联开控开关是3根线。

一火一零一接地。

6、统计共有几个单独开闭的回路确定控制开关回路数开关配线为回路数+1共用零线配电箱断路器那么有不同情况。

7、设计制图时在设计意图明显可以理解的前提下线数也可以不作详细标注但对于有2种或以上解释时必须标注省略标注的设计制图是非常不负责任的。

我也是刚学电气设计的我师傅教我的时候在纸上画了一个单极开关一个灯一个配电箱配电箱出来肯定是三根线火线、零线、PE线开关控制一盏灯的所以出来一根控制线“火线进开关零线进灯具〞PE线是接外壳的所以从开关到灯是两根线从灯到配电箱是三根线一般不用标。

我觉得这样讲满容易明白的。

但凡进开关的只有火线简单举类单连双控开关的接线方法火线从电盘拉到第一个开关出线为两根控制线即工程上所说的来回线直接拉到第二个开关从第二个开关出一根控制线接到回路第一盏灯零线和地线从盘直接拉到第一盏灯依次类推以前的照明回路为L N两根线现在一般要L N PE三根2.灯到开关。

一根N进线出现看开关时几极的几极就加几如灯到二级开关那么灯与开关间就是三根线。

也就是一个进线两个出线共三根。

L N 加上该段线后面灯具的组数。

如果下面还连接到其他开关就再加一个不经过开关的L线问题1、电气系统图中标注TMY-4*2(125*10)是何意思电气系统图中标注的TMY-4*2(125*10)是铜母线4相，每相是由2根125*10的铜排组成的。

〔TMY是铜母线的字母表示符号，平时也常叫做铜排或者帯形铜母线〕2、电气中：ZR-BVR-2×4+1×1.5-MT20 是什么意思这属于电气符号常识，给你个符号应用说明你可以对照使用哈电气符号大全SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁〔屋架〕敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A〔3联开关〕DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下YJV22--4*16 代表聚乙烯绝缘聚氯乙烯护套的电缆，22代表铠装〔即在四条线的外面有一层铁皮包裹〕，一共4芯，截面积为16平方毫米。

工程量清单计价的工程量计算（1）工程数量的计算工程数量的计算应按规范中规定的工程量计算规则进行。

工程量计算规则是指对清单项目工程量的计算规定。

除另有说明外，所有清单项目的工程量应以实体工程量为准，并以完成后的净值计算；投标人投标报价时，应在单价中考虑施工中的各种损耗和需要增加的工程量。

电力电缆：按设计图示尺寸以长度计算（含预留长度及附加长度）；桥架：按设计图示尺寸以长度计算；配线：按设计图示尺寸以长度以单线长度计算（含预留长度）；配管：按设计图示尺寸以长度计算；定额工程量计算电气配管工程量计算定额说明：1、各种配管应区别不同敷设方式、敷设位置、管材材质、规格，以“延长米”为计量单位，不扣除管路中间的接线箱（盒）、灯头盒、开关盒所占长度。

2、配管工程中未包括钢索架设及拉紧装置、接线箱、盒、支架的制作安装，其工程量应另行计算。

一、配管工程量计算配管工程以所配管的材质、敷设方式以及按管的规格划分定额子目。

（一）计算规则及其要领：1、计算规则：各种配管工程量以管材质、规格和敷设方式不同，按“延长米”计量，不扣除接线盒（箱）、灯头盒、开关盒所占长度。

2、计算要领：从配电箱起按各个回路进行计算，或按建筑物自然层划分计算，或按建筑平面形状特点及系统图的组成特点分片划块计算，然后汇总。

千万不要“跳算”，防止混乱，影响工程量计算的正确性。

（二）计算方法：计算配管的工程量，分两步走，先算水平配管，再算垂直配管。

1、水平方向敷设的管，以施工平面布置图的管线走向和敷设部位为依据，并借用建筑物平面图所标墙、柱轴线尺寸进行线管长度的计算，2、垂直方向敷设的管（沿墙、柱引上或引下），其工程量计算与楼层高度及与箱、柜、盘、板、开关等设备安装高度有关。

3、当埋地配管时（FC），水平方向的配管按墙、柱轴线尺寸及设备定位尺寸进行计算。

穿出地面向设备或向墙上电气开关配管时，按埋的深度和引向墙、柱的高度进行计算（三）配管工程量计算时应注意的问题1．不论明配还是暗配管，其工程量均以管子轴线为理论长度计算。

《供配电技术》作业参考答案项目一1.工厂企业常见供配电系统有哪几类？对于大中型企业，一般采用哪一类供配电系统？答：具有高压配电所的供配电系统、具有总降压变电所的供配电系统、高压深入负荷中心的企业供配电系统、只有一个变电所或配电所的企业供配电系统。

一般采用具有总降压变电所的供配电系统。

2.任选一种供配电系统，分析其供配电情况。

答：略3.试分析图5中电力系统、电力系统及电力网的结构组成。

答：略4.简述风力发电的原理。

简述风力发电机组的结构和工作情况。

答：风力发电的原理是利用风能带动风车叶片旋转，将风能转化为机械能，再通过变速齿轮箱增速驱动发电机，将机械能转变成电能。

风力发电机组主要包含两大部分：一部分是风力机，将风能转换为机械能；另一部分是发电机，将机械能转换为电能。

5.简述光伏发电的基本原理。

答：光伏发电是利用光伏效应将太阳能电池板上的光子转换为直流电，供直流负荷使用或蓄电池组进行储存。

当负荷为直流负荷可以直接供负荷使用。

当负荷为交流负荷时，可以利用逆变器转化为交流电送用户或电网。

6. 太阳能电池有哪几种？答：太阳能电池有硅太阳能电池、多元化合物薄膜太阳能电池、聚合物多层修饰电极型太阳能电池、纳米晶太阳能电池、染料敏化电池、塑料电池等几种。

7.简述我国三相交流电网和电力设备的额定电压等级。

答：根据《供电营业规则》规定，供电企业供电的额定电压，低压有单相220v，三相380V；高压有10、35（66）、110、220、330、500、750、1000（KV）等。

8.简述电力用户供电电压选择。

答：电力用户供电电压的选择，主要应适应当地供电企业（当地电网）供电的电压等级，同时也要考虑用户用电设备的电压、容量及供电距离等因素。

一般负荷容量越大，分布范围越广，则配电电压越高。

高压配电电压的选择，主要应考虑当地供电电压的电压及用户高压用电设备的电压、容量和数量等因素。

用户低压配电电压通常采用220/380V。

如何确定电气照明平面图上导线的根数知识讲解如何确定电气照明平面图上导线的根数？比如不标注的问题。

施工中你比如插座是三根线，电源三根线。

单联开关两根线，两联开关三根线，单联双控三根线，双联双控五根线等等。

以前的照明回路为L N两根线，现在一般要L N PE三根线。

1.配电箱到灯，L N PE三根2.灯到开关。

一根N进线，出现看开关时几极的，几极就加几，如灯到二极开关，那么灯与开关间就是三根线。

也就是一个进线，两个出线共三根。

3.一个开关控制的灯到另一个开关控制的灯，L N PE三根线。

4.同一开关控制的同组灯之间，L N PE三根。

5.同一开关控制的不同组灯之间，L N 加上该段线后面灯具的组数。

如果下面还连接到其他开关，就再加一个不经过开关的L线。

注意:低于2.4米时，灯到灯之间的引线根数是“保护线+中性线+控灯回路数+相线”。

如平面图标注的是单相带接地的插座，标注2根线，你给穿2根线行吗？不行，你必须穿3根线，L、N、PE。

现在规范要求照明回路要加PE线，所有就有L，N，PE三根线了。

单控双控开关的图，百度下就知道原理了最佳答案1、没有口诀，方法简单，从最末梢灯具往电源端看；2、按照灯具需要，确定1个灯具至少用几根线，如Ctrl、N两根；3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有不同情况）。

设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有2种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。

单联双控开关接线互为双控的两个开关都有三个接线孔的。

（L L1 L2）火线和到灯的控制线接中间的L，两根双控线的两端分别接开关的L1和L2 。

求高手解答：照明平面图中导线根数问题，急万分感谢！！已知配电箱在这一照明回路上的出线是三根线。

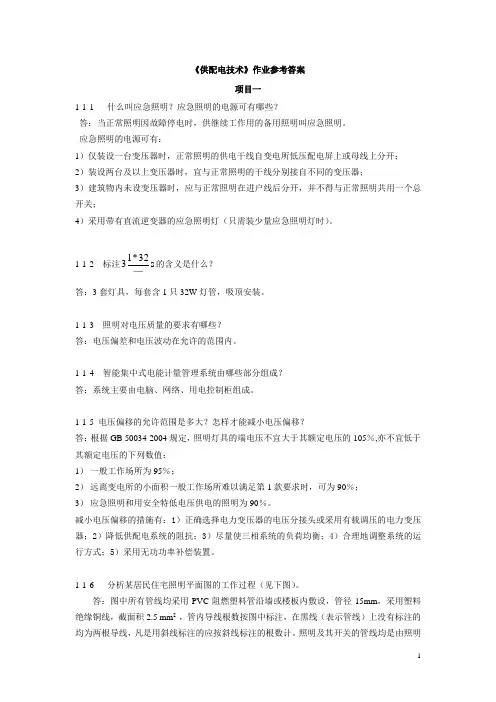

《供配电技术》作业参考答案项目一1-1-1 什么叫应急照明？应急照明的电源可有哪些？答：当正常照明因故障停电时，供继续工作用的备用照明叫应急照明。

应急照明的电源可有：1）仅装设一台变压器时，正常照明的供电干线自变电所低压配电屏上或母线上分开；2）装设两台及以上变压器时，宜与正常照明的干线分别接自不同的变压器；3）建筑物内未设变压器时，应与正常照明在进户线后分开，并不得与正常照明共用一个总开关；4）采用带有直流逆变器的应急照明灯（只需装少量应急照明灯时）。

1-1-2 标注s 32*13—的含义是什么？ 答：3套灯具，每套含1只32W 灯管，吸顶安装。

1-1-3 照明对电压质量的要求有哪些？答：电压偏差和电压波动在允许的范围内。

1-1-4 智能集中式电能计量管理系统由哪些部分组成？答：系统主要由电脑、网络、用电控制柜组成。

1-1-5 电压偏移的允许范围是多大？怎样才能减小电压偏移？答：根据GB 50034-2004规定，照明灯具的端电压不宜大于其额定电压的105％,亦不宜低于其额定电压的下列数值：1） 一般工作场所为95％；2） 远离变电所的小面积一般工作场所难以满足第1款要求时，可为90％；3） 应急照明和用安全特低电压供电的照明为90％。

减小电压偏移的措施有：1）正确选择电力变压器的电压分接头或采用有载调压的电力变压器；2）降低供配电系统的阻抗；3）尽量使三相系统的负荷均衡；4）合理地调整系统的运行方式；5）采用无功功率补偿装置。

1-1-6 分析某居民住宅照明平面图的工作过程（见下图）。

答：图中所有管线均采用PVC 阻燃塑料管沿墙或楼板内敷设，管径15mm ，采用塑料绝缘铜线，截面积2.5 mm 2 ，管内导线根数按图中标注，在黑线（表示管线）上没有标注的均为两根导线，凡是用斜线标注的应按斜线标注的根数计。

照明及其开关的管线均是由照明箱引出后上翻至该层顶板上敷设安装，并由顶板再引下至开关上；插座的管线也从照明回路引出，从顶板上引下至插座处。
