电气照明线路导线根数全解

如何确定照明系统各段线路根数确定照明系统各段线路的根数，这是一项基本功，但也是难点。

特别是遇到较复杂的综合楼或装饰电气工程。

施工图中能够详细标出最好了，就怕遇到图中未曾标注的，或标注不正确的。

图中不标注的原因我认为有两，其一，设计人员本身也是新手，搞不清几根线；其二，设计人员虽然经验丰富，但疏忽或偷懒，特别是设计时间紧迫时。

由于施工图中未注明照明线路根数，因此给预结算员或施工人员带来了麻烦。

我们得弄清究竟是几根呀，这就需要我们苦练基本功，多研究学习。

就算是搞了好几年预结算的人员，也有一时困惑，理不清几根线的时候。

因此，新手更需加倍努力。

在学习之前大家首先要温习一下电路电工原理。

照明回路中本人理解为５种线。

１、火线（相线），火线进开关这是必须的，即是电流首先流向开关的线，只接至开关，与灯具不搭界，且不可能有两根火线重叠的情况；２、零线，电流流出灯具的线，一个回路中不管有多少套灯具，零线只有一根，零线与开关不搭界；３、地（ＰＥ）线、一个回路中不管有多少套灯具，地线只有一根，接地线是为灯具服务的，与开关不搭界；４、控制线，是由开关接出至灯具的这一段线，须注意的是，如果其中的一位开关控制２套或Ｎ套灯（在图中会看到用虚弧线连接起来的），那么控制线就是由此开关一直至最后一套灯具，而不是第一套灯具，否则的话，容易理解错误！５、双控或多控开关连结线，以双控开关为例，双控开关是成组出现的，即一位对应一位。

一对单联双控间的连接线为2根，一对双联双控开关间的连接为4根，开关连接线与灯具不搭界。

综上所述，主要难点在于控制线，碰到有双控开关时，也要注意开关间的连接线。

我们在看图时，首先要开关在哪里，此开关控制哪些灯具，如果有几组开关所控制的灯具混在一起的话，那么就要注意了。

在各大论坛里，也有这样的帖子，但是，光用文字是说不清的，需对照平面图，方可解说！但最主要的还是要多思考，然后熟能生巧。

在网易论坛里，有一位大虾发了一份ＣＡＤ图，我觉得对大家很有用，现贴图如下（可能一根蓝线看不清楚，可以将图片下载后，放大看或凑近屏幕看）：。

电气照明线路导线根数全解TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-电气照明线路导线根数解析（单联又称一位、一联、单开、单位；单控又称单极；双联、双控等以此类推。

）1、没有口诀，方法简单，从最末梢灯具往电源端看；2、按照灯具需要，确定1个灯具至少用几根线，如Ctrl、N两根；3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有不同情况）。

设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有2种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。

我也是刚学电气设计的，我师傅教我的时候，在纸上画了一个单极开关一个灯一个配电箱，配电箱出来肯定是三根线：火线、零线、PE线，开关控制一盏灯的，所以出来一根控制线，“火线进开关，零线进灯具”，PE线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线（一般不用标）。

我觉得这样讲满容易明白的。

简单说明单联单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯.依次类推，凡是进开关的只有火线。

简单举类单联双控开关的接线方法，火线从电盘拉到第一个开关，出线为两根控制线，即工程上所说的来回线，直接拉到第二个开关，从第二个开关出一根控制线接到回路第一盏灯，零线和地线从电盘直接拉到第一盏灯，依次类推。

以前的照明回路为L N两根线，现在一般要L N PE三根线。

1.配电箱到灯，L N PE三根2.灯到开关。

一根N进线，出线看开关时几联的，几联（单控情况下）就加几，如灯到二联开关，那么灯与开关间就是三根线。

也就是一个进线，两个出线共三根。

如何确定照明系统各段线路根数确定照明系统各段线路的根数，这是一项基本功，但也是难点。

特别是遇到较复杂的综合楼或装饰电气工程。

施工图中能够详细标出最好了，就怕遇到图中未曾标注的，或标注不正确的。

图中不标注的原因我认为有两，其一，设计人员本身也是新手，搞不清几根线；其二，设计人员虽然经验丰富，但疏忽或偷懒，特别是设计时间紧迫时。

由于施工图中未注明照明线路根数，因此给预结算员或施工人员带来了麻烦。

我们得弄清究竟是几根呀，这就需要我们苦练基本功，多研究学习。

就算是搞了好几年预结算的人员，也有一时困惑，理不清几根线的时候。

因此，新手更需加倍努力。

在学习之前大家首先要温习一下电路电工原理。

照明回路中本人理解为５种线。

１、火线（相线），火线进开关这是必须的，即是电流首先流向开关的线，只接至开关，与灯具不搭界，且不可能有两根火线重叠的情况；２、零线，电流流出灯具的线，一个回路中不管有多少套灯具，零线只有一根，零线与开关不搭界；３、地（ＰＥ）线、一个回路中不管有多少套灯具，地线只有一根，接地线是为灯具服务的，与开关不搭界；４、控制线，是由开关接出至灯具的这一段线，须注意的是，如果其中的一位开关控制２套或Ｎ套灯（在图中会看到用虚弧线连接起来的），那么控制线就是由此开关一直至最后一套灯具，而不是第一套灯具，否则的话，容易理解错误！５、双控或多控开关连结线，以双控开关为例，双控开关是成组出现的，即一位对应一位。

一对单联双控间的连接线为2根，一对双联双控开关间的连接为4根，开关连接线与灯具不搭界。

综上所述，主要难点在于控制线，碰到有双控开关时，也要注意开关间的连接线。

我们在看图时，首先要开关在哪里，此开关控制哪些灯具，如果有几组开关所控制的灯具混在一起的话，那么就要注意了。

在各大论坛里，也有这样的帖子，但是，光用文字是说不清的，需对照平面图，方可解说！但最主要的还是要多思考，然后熟能生巧。

在网易论坛里，有一位大虾发了一份ＣＡＤ图，我觉得对大家很有用，现贴图如下（可能一根蓝线看不清楚，可以将图片下载后，放大看或凑近屏幕看）：。

如何确定导线根数1、没有口诀，方法简单，从最末梢灯具往电源端看；2、按照灯具需要，确定1个灯具至少用几根线，如Ctrl、N两根；3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有不同情况）。

设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有2种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。

我也是刚学电气设计的，我师傅教我的时候，在纸上画了一个单极开关一个灯一个配电箱，配电箱出来肯定是三根线：火线、零线、PE线，开关控制一盏灯的，所以出来一根控制线，“火线进开关，零线进灯具”，PE线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线（一般不用标）。

我觉得这样讲满容易明白的。

简单说明单连单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯.依次类推，凡是进开关的只有火线简单举类单连双控开关的接线方法，火线从电盘拉到第一个开关，出线为两根控制线，即工程上所说的来回线，直接拉到第二个开关，从第二个开关出一根控制线接到回路第一盏灯，零线和地线从盘直接拉到第一盏灯，依次类推以前的照明回路为L N两根线，现在一般要L N PE三根线。

1.配电箱到灯，L N PE三根2.灯到开关。

一根N进线，出现看开关时几极的，几极就加几，如灯到二级开关，那么灯与开关间就是三根线。

也就是一个进线，两个出线共三根。

3.一个开关控制的灯到另一个开关控制的灯，L N PE三根线。

4.同一开关控制的同组灯之间，L N PE三根。

5.同一开关控制的不同组灯之间，L N 加上该段线后面灯具的组数。

如果下面还连接到其他开关，就再加一个不经过开关的L线。

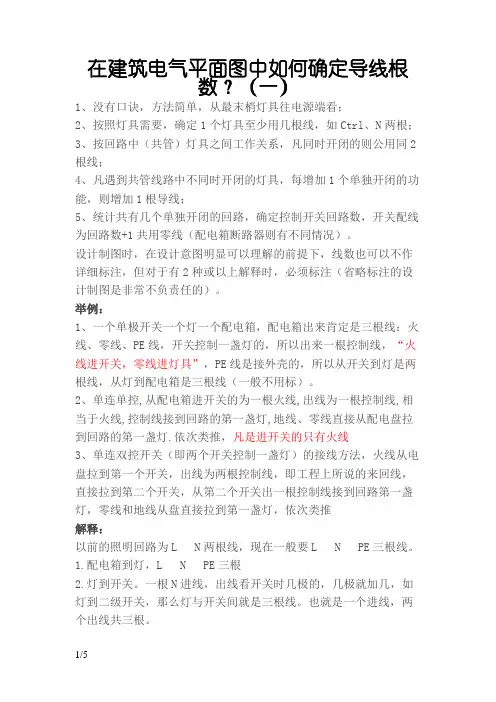

在建筑电气平面图中如何确定导线根数？（一）1、没有口诀，方法简单，从最末梢灯具往电源端看；2、按照灯具需要，确定1个灯具至少用几根线，如Ctrl、N两根；3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有不同情况）。

设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有2种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。

举例：1、一个单极开关一个灯一个配电箱，配电箱出来肯定是三根线：火线、零线、PE线，开关控制一盏灯的，所以出来一根控制线，“火线进开关，零线进灯具”，PE线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线（一般不用标）。

2、单连单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯.依次类推，凡是进开关的只有火线3、单连双控开关（即两个开关控制一盏灯）的接线方法，火线从电盘拉到第一个开关，出线为两根控制线，即工程上所说的来回线，直接拉到第二个开关，从第二个开关出一根控制线接到回路第一盏灯，零线和地线从盘直接拉到第一盏灯，依次类推解释：以前的照明回路为L N两根线，现在一般要L N PE三根线。

1.配电箱到灯，L N PE三根2.灯到开关。

一根N进线，出线看开关时几极的，几极就加几，如灯到二级开关，那么灯与开关间就是三根线。

也就是一个进线，两个出线共三根。

3.一个开关控制的灯到另一个开关控制的灯，L N PE三根线。

4.同一开关控制的同组灯之间，L N PE三根。

5.同一开关控制的不同组灯之间，L N 加上该段线后面灯具的组数。

如果下面还连接到其他开关，就再加一个不经过开关的L线。

照明平面图管内导线根数的计算（长春工程学院胥凤柱）照明灯具控制开关宜采用“回头线”方式设计(即L线、N线和PE线均先进入灯位盒，L线再进入开关盒，而N线和PE线不进入开关盒或分线盒），而照明平面图上布线设计的任何一个回路，必须有一个对应的施工穿线、计算穿线工程量用的照明回路接线原理图为支撑。

一、绘制照明回路接线原理图的目的（简单的回路无需绘制）1．当自己设计照明平面施工图时，绘制的是导线保护管的路径，管内所穿导线信息是靠标注来表示的。

对不易看出管内应穿导线根数的复杂回路，为使施工图导线根数标注正确，有时需要绘制出接线原理图,才能保证施工图盒与盒之间各段导线根数标注正确。

2．当校对别人设计的照明平面施工图时，为了判断施工图导线标注根数是否正确，有时需要绘出接线原理图，才能判断施工图盒与盒之间各段导线标注根数是否正确。

3．当预算时,计算管内所穿导线长度（工程量），必须在导线穿线根数正确的前提下,才能保证导线长度（工程量）计算的准确。

二、照明平面图管内导线根数的计算方法1．先确定该回路上涉及的灯位盒和开关盒的具体位置，再确定电源进线灯位盒（原则上电源不进开关盒）;并把电线保护管布置好.2．把该回路电线保护管模拟按灯位盒和开关盒的相对位置，呈“－”字形或“T”字形或“∏”字形等形式排开（或摆开）,用“夸张的方框”表示灯位盒和开关盒;3．从电源进线灯位盒开始，一根一根线地绘制照明回路接线原理图，再计算每段管内（灯位盒与灯位盒与开关盒之间）穿线根数。

1）将接地线（PE），由配电箱回路输出连到各个灯位盒（PE线不进开关盒）;2）将零线(N），由配电箱回路输出连到各个灯位盒（N线不进开关盒）;3）将火线（L），由配电箱回路输出经进线灯位盒过渡“引进”到开关盒内，根据控制开关的控制方式(单控（单投）或双控（双投))和联数（单联或双联或三联等）分别“引出”受控火线，连到对应控制的灯位盒里。

4）照明灯具控制原理图绘制完成了，就可计算每段管内穿导线根数了。

电气照明线路导线根数解析开关极数：指开关开断电源的线数，220V 可以使用单极（只开断火线）2极是1P+N，380V 有3极和4极之分，这里开关一般为断路器。

3极是只对三相火线，4极包括N线开关联数：档位或灯具组（单联又称一位、一联、单开、单位；单控又称单极；双联、双控等以此类推。

）1、没有口诀，方法简单，从最末梢灯具往电源端看；2、按照灯具需要，确定1个灯具至少用几根线，如L、N两根；3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有不同情况）。

设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有2种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。

我也是刚学电气设计的，我师傅教我的时候，在纸上画了一个单极开关一个灯一个配电箱，配电箱出来肯定是三根线：火线、零线、PE线，开关控制一盏灯的，所以出来一根控制线，“火线进开关，零线进灯具”，PE线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线（一般不用标）。

我觉得这样讲满容易明白的。

简单说明单联单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯.依次类推，凡是进开关的只有火线。

简单举类单联双控开关的接线方法，火线从电盘拉到第一个开关，出线为两根控制线，即工程上所说的来回线，直接拉到第二个开关，从第二个开关出一根控制线接到回路第一盏灯，零线和地线从电盘直接拉到第一盏灯，依次类推。

以前的照明回路为L N两根线，现在一般要L N PE三根线。

1.配电箱到灯，L N PE三根2.灯到开关。

一根N进线，出线看开关时几联的，几联（单控情况下）就加几，如灯到二联开关，那么灯与开关间就是三根线。

如何确定照明系统各段线路根数确定照明系统各段线路的根数，这是一项基本功，但也是难点。

特别是遇到较复杂的综合楼或装饰电气工程。

施工图中能够详细标出最好了，就怕遇到图中未曾标注的，或标注不正确的。

图中不标注的原因我认为有两，其一，设计人员本身也是新手，搞不清几根线；其二，设计人员虽然经验丰富，但疏忽或偷懒，特别是设计时间紧迫时。

由于施工图中未注明照明线路根数，因此给预结算员或施工人员带来了麻烦。

我们得弄清究竟是几根呀，这就需要我们苦练基本功，多研究学习。

就算是搞了好几年预结算的人员，也有一时困惑，理不清几根线的时候。

因此，新手更需加倍努力。

在学习之前大家首先要温习一下电路电工原理。

照明回路中本人理解为５种线。

１、火线（相线），火线进开关这是必须的，即是电流首先流向开关的线，只接至开关，与灯具不搭界，且不可能有两根火线重叠的情况；２、零线，电流流出灯具的线，一个回路中不管有多少套灯具，零线只有一根，零线与开关不搭界；３、地（ＰＥ）线、一个回路中不管有多少套灯具，地线只有一根，接地线是为灯具服务的，与开关不搭界；４、控制线，是由开关接出至灯具的这一段线，须注意的是，如果其中的一位开关控制２套或Ｎ套灯（在图中会看到用虚弧线连接起来的），那么控制线就是由此开关一直至最后一套灯具，而不是第一套灯具，否则的话，容易理解错误！５、双控或多控开关连结线，以双控开关为例，双控开关是成组出现的，即一位对应一位。

一对单联双控间的连接线为2根，一对双联双控开关间的连接为4根，开关连接线与灯具不搭界。

综上所述，主要难点在于控制线，碰到有双控开关时，也要注意开关间的连接线。

我们在看图时，首先要开关在哪里，此开关控制哪些灯具，如果有几组开关所控制的灯具混在一起的话，那么就要注意了。

在各大论坛里，也有这样的帖子，但是，光用文字是说不清的，需对照平面图，方可解说！但最主要的还是要多思考，然后熟能生巧。

在网易论坛里，有一位大虾发了一份ＣＡＤ图，我觉得对大家很有用，现贴图如下（可能一根蓝线看不清楚，可以将图片下载后，放大看或凑近屏幕看）：。

如何确定导线根数？1、没有口诀，方法简单，从最末梢灯具往电源端看；2、按照灯具需要，确定1 个灯具至少用几根线，如Ctrl 、N 两根；3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同 2 根线；4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1 根导线；5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1 共用零线（配电箱断路器则有不同情况）。

设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有 2 种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。

我也是刚学电气设计的，我师傅教我的时候，在纸上画了一个单极开关一个灯一个配电箱，配电箱出来肯定是三根线：火线、零线、PE线，开关控制一盏灯的，所以出来一根控制线，“火线进开关，零线进灯具”，PE线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线（一般不用标）。

我觉得这样讲满容易明白的。

简单说明单连单控, 从配电箱进开关的为一根火线,出线为一根控制线, 相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯. 依次类推，凡是进开关的只有火线简单举类单连双控开关的接线方法，火线从电盘拉到第一个开关，出线为两根控制线，即工程上所说的来回线，直接拉到第二个开关，从第二个开关出一根控制线接到回路第一盏灯，零线和地线从盘直接拉到第一盏灯，依次类推以前的照明回路为L N 两根线，现在一般要L N PE 三根线。

1. 配电箱到灯，L N PE 三根2. 灯到开关。

一根N进线，出现看开关时几极的，几极就加几，如灯到二级开关，那么灯与开关间就是三根线。

也就是一个进线，两个出线共三根。

3. 一个开关控制的灯到另一个开关控制的灯，L N PE 三根线。

4. 同一开关控制的同组灯之间，L N PE 三根。

5. 同一开关控制的不同组灯之间，L N 加上该段线后面灯具的组数。

普通住宅楼一般为BV-3*2.5-PVC16，利用下图讲解一下线的根数问题。

原理：三根线分别是火线L，零线N，保护线PE，线都穿在一根保护塑料管内。

1、配电箱K到灯1之间有三根线：连到灯具的线必有零线N和保护线PE，这是两根，第三根线火线L从配电箱出来实际只是经过灯（所以有三根线啦），而没有连接灯。

为什么呢？因为电线都是穿在保护管内的，本来火
线从配电箱出来可以直接连到开关上，不经过灯的，但电线都是穿在塑料
保护管中，因为经济合理性等原因，它们从一根管出来较合算，所以火线
就先经过灯，再接开关啦。

开关1（单联单控）与灯1之间有两根线：火线从配电箱出来后，经过灯1，接到开关进线端口，再从出线端口出来接到灯上，控制灯的开启和关闭。

2、从灯1出来后，连线情况如下：
①灯1到灯2，三根线，分别是零线N，保护线PE 火线L（只经过不连接）；
②灯2到灯3，四根线，分别是零线N，保护线PE，一根控制灯的火线L （连接），一根经过灯3连接开关3的火线；
③灯3到灯4，三根线，分别是零线N，保护线PE，火线L（只经过不连接）；
④灯2到开关2，三根线，都是火线，分别是经过灯2连到开关2火线1，开关2到灯2控制火线2，开关2控制灯3的火线3（这条线需在保护管内经过灯2）；
⑤灯4到开关3，两根线，分别是经过灯4到开关3的火线1，从开关3控制灯4的火线2；。
