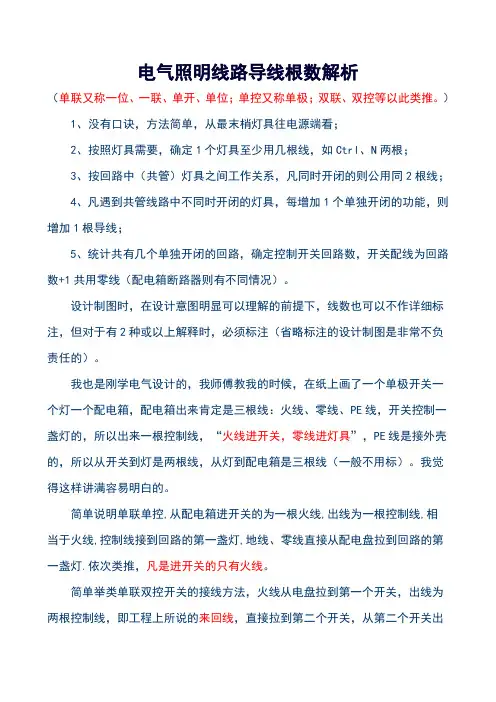

电气照明线路导线根数解析（单联又称一位、一联、单开、单位；单控又称单极；双联、双控等以此类推。
）1、没有口诀，方法简单，从最末梢灯具往电源端看；2、按照灯具需要，确定1个灯具至少用几根线，如Ctrl、N两根；3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有不同情况）。
设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有2种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。
我也是刚学电气设计的，我师傅教我的时候，在纸上画了一个单极开关一个灯一个配电箱，配电箱出来肯定是三根线：火线、零线、PE线，开关控制一盏灯的，所以出来一根控制线，“火线进开关，零线进灯具”，PE线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线（一般不用标）。
我觉得这样讲满容易明白的。
简单说明单联单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯.依次类推，凡是进开关的只有火线。
简单举类单联双控开关的接线方法，火线从电盘拉到第一个开关，出线为两根控制线，即工程上所说的来回线，直接拉到第二个开关，从第二个开关出一根控制线接到回路第一盏灯，零线和地线从电盘直接拉到第一盏灯，依次类推。
以前的照明回路为L N两根线，现在一般要L N PE三根线。
1.配电箱到灯，L N PE三根2.灯到开关。
一根N进线，出线看开关时几联的，几联（单控情况下）就加几，如灯到二联开关，那么灯与开关间就是三根线。
也就是一个进线，两个出线共三根。
3.一个开关控制的灯到另一个开关控制的灯，L N PE三根线。
4.同一开关控制的同组灯之间，L N PE三根。
如何确定照明系统各段线路根数确定照明系统各段线路的根数，这是一项基本功，但也是难点。
特别是遇到较复杂的综合楼或装饰电气工程。
施工图中能够详细标出最好了，就怕遇到图中未曾标注的，或标注不正确的。
图中不标注的原因我认为有两，其一，设计人员本身也是新手，搞不清几根线；其二，设计人员虽然经验丰富，但疏忽或偷懒，特别是设计时间紧迫时。
由于施工图中未注明照明线路根数，因此给预结算员或施工人员带来了麻烦。
我们得弄清究竟是几根呀，这就需要我们苦练基本功，多研究学习。
就算是搞了好几年预结算的人员，也有一时困惑，理不清几根线的时候。
因此，新手更需加倍努力。
在学习之前大家首先要温习一下电路电工原理。
照明回路中本人理解为５种线。
１、火线（相线），火线进开关这是必须的，即是电流首先流向开关的线，只接至开关，与灯具不搭界，且不可能有两根火线重叠的情况；２、零线，电流流出灯具的线，一个回路中不管有多少套灯具，零线只有一根，零线与开关不搭界；３、地（ＰＥ）线、一个回路中不管有多少套灯具，地线只有一根，接地线是为灯具服务的，与开关不搭界；４、控制线，是由开关接出至灯具的这一段线，须注意的是，如果其中的一位开关控制２套或Ｎ套灯（在图中会看到用虚弧线连接起来的），那么控制线就是由此开关一直至最后一套灯具，而不是第一套灯具，否则的话，容易理解错误！５、双控或多控开关连结线，以双控开关为例，双控开关是成组出现的，即一位对应一位。
一对单联双控间的连接线为2根，一对双联双控开关间的连接为4根，开关连接线与灯具不搭界。
综上所述，主要难点在于控制线，碰到有双控开关时，也要注意开关间的连接线。
我们在看图时，首先要开关在哪里，此开关控制哪些灯具，如果有几组开关所控制的灯具混在一起的话，那么就要注意了。
在各大论坛里，也有这样的帖子，但是，光用文字是说不清的，需对照平面图，方可解说！但最主要的还是要多思考，然后熟能生巧。
在网易论坛里，有一位大虾发了一份ＣＡＤ图，我觉得对大家很有用，现贴图如下（可能一根蓝线看不清楚，可以将图片下载后，放大看或凑近屏幕看）：。
如何确定照明系统各段线路根数确定照明系统各段线路的根数，这是一项基本功，但也是难点。
特别是遇到较复杂的综合楼或装饰电气工程。
施工图中能够详细标出最好了，就怕遇到图中未曾标注的，或标注不正确的。
图中不标注的原因我认为有两，其一，设计人员本身也是新手，搞不清几根线；其二，设计人员虽然经验丰富，但疏忽或偷懒，特别是设计时间紧迫时。
由于施工图中未注明照明线路根数，因此给预结算员或施工人员带来了麻烦。
我们得弄清究竟是几根呀，这就需要我们苦练基本功，多研究学习。
就算是搞了好几年预结算的人员，也有一时困惑，理不清几根线的时候。
因此，新手更需加倍努力。
在学习之前大家首先要温习一下电路电工原理。
照明回路中本人理解为５种线。
１、火线（相线），火线进开关这是必须的，即是电流首先流向开关的线，只接至开关，与灯具不搭界，且不可能有两根火线重叠的情况；２、零线，电流流出灯具的线，一个回路中不管有多少套灯具，零线只有一根，零线与开关不搭界；３、地（ＰＥ）线、一个回路中不管有多少套灯具，地线只有一根，接地线是为灯具服务的，与开关不搭界；４、控制线，是由开关接出至灯具的这一段线，须注意的是，如果其中的一位开关控制２套或Ｎ套灯（在图中会看到用虚弧线连接起来的），那么控制线就是由此开关一直至最后一套灯具，而不是第一套灯具，否则的话，容易理解错误！５、双控或多控开关连结线，以双控开关为例，双控开关是成组出现的，即一位对应一位。
一对单联双控间的连接线为2根，一对双联双控开关间的连接为4根，开关连接线与灯具不搭界。
综上所述，主要难点在于控制线，碰到有双控开关时，也要注意开关间的连接线。
我们在看图时，首先要开关在哪里，此开关控制哪些灯具，如果有几组开关所控制的灯具混在一起的话，那么就要注意了。
在各大论坛里，也有这样的帖子，但是，光用文字是说不清的，需对照平面图，方可解说！但最主要的还是要多思考，然后熟能生巧。
在网易论坛里，有一位大虾发了一份ＣＡＤ图，我觉得对大家很有用，现贴图如下（可能一根蓝线看不清楚，可以将图片下载后，放大看或凑近屏幕看）：。

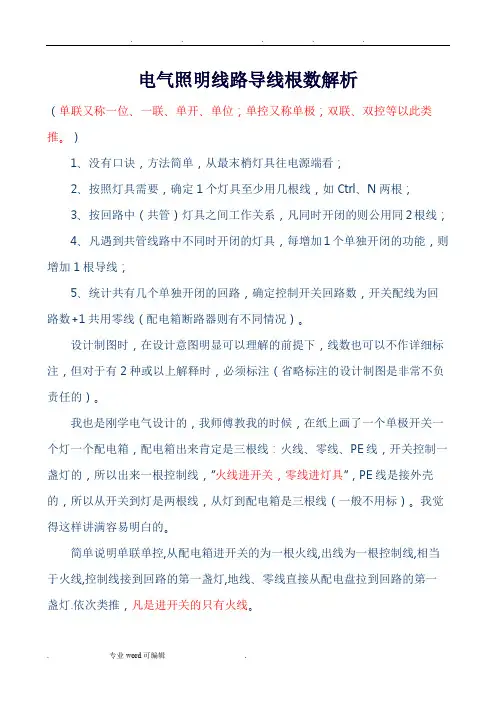

电气照明线路导线根数解析（单联又称一位、一联、单开、单位；单控又称单极；双联、双控等以此类推。
）1、没有口诀，方法简单，从最末梢灯具往电源端看；2、按照灯具需要，确定1个灯具至少用几根线，如Ctrl、N两根；3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有不同情况）。
设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有2种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。
我也是刚学电气设计的，我师傅教我的时候，在纸上画了一个单极开关一个灯一个配电箱，配电箱出来肯定是三根线：火线、零线、PE线，开关控制一盏灯的，所以出来一根控制线，“火线进开关，零线进灯具”，PE线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线（一般不用标）。
我觉得这样讲满容易明白的。
简单说明单联单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯.依次类推，凡是进开关的只有火线。
简单举类单联双控开关的接线方法，火线从电盘拉到第一个开关，出线为两根控制线，即工程上所说的来回线，直接拉到第二个开关，从第二个开关出一根控制线接到回路第一盏灯，零线和地线从电盘直接拉到第一盏灯，依次类推。
以前的照明回路为L N两根线，现在一般要L N PE三根线。
1.配电箱到灯，L N PE三根2.灯到开关。
一根N进线，出线看开关时几联的，几联（单控情况下）就加几，如灯到二联开关，那么灯与开关间就是三根线。
也就是一个进线，两个出线共三根。
3.一个开关控制的灯到另一个开关控制的灯，L N PE三根线。
4.同一开关控制的同组灯之间，L N PE三根。

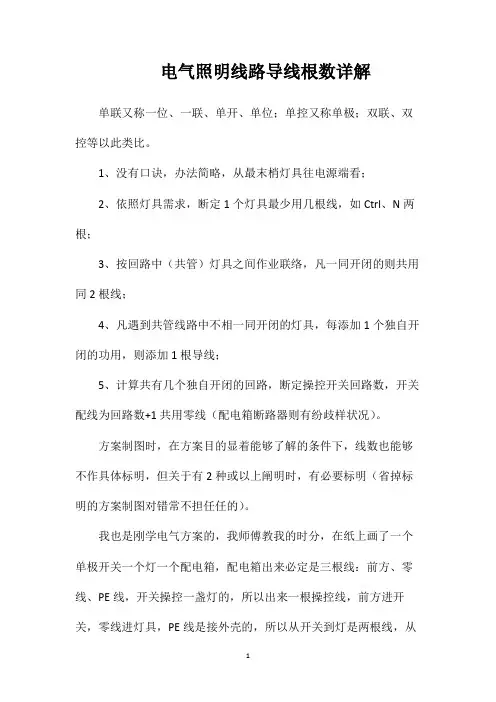

电气照明线路导线根数详解单联又称一位、一联、单开、单位；单控又称单极；双联、双控等以此类比。
1、没有口诀，办法简略，从最末梢灯具往电源端看；2、依照灯具需求，断定1个灯具最少用几根线，如Ctrl、N两根；3、按回路中（共管）灯具之间作业联络，凡一同开闭的则共用同2根线；4、凡遇到共管线路中不相一同开闭的灯具，每添加1个独自开闭的功用，则添加1根导线；5、计算共有几个独自开闭的回路，断定操控开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有纷歧样状况）。
方案制图时，在方案目的显着能够了解的条件下，线数也能够不作具体标明，但关于有2种或以上阐明时，有必要标明（省掉标明的方案制图对错常不担任任的）。
我也是刚学电气方案的，我师傅教我的时分，在纸上画了一个单极开关一个灯一个配电箱，配电箱出来必定是三根线：前方、零线、PE线，开关操控一盏灯的，所以出来一根操控线，前方进开关，零线进灯具，PE线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线（通常不用标）。
我觉得这么讲满简略了解的。
简略阐明单联单控,从配电箱进开关的为一根前方,出线为一根操控线,恰当于前方,操控线接到回路的榜首盏灯,地线、零线直接从配电盘拉到回路的榜首盏灯.顺次类比，但凡进开关的只需前方。
简略举类单联双控开关的接线办法，前方从电盘拉到榜首个开关，出线为两根操控线，即工程上所说的来回线，直接拉到第二个开关，从第二个开关出一根操控线接到回路榜首盏灯，零线和地线从电盘直接拉到榜首盏灯，顺次类比。
早年的照明回路为LN两根线，如今通常要LNPE三根线。
1.配电箱到灯，LNPE三根2.灯到开关。
一根N进线，出线看开关时几联的，几联（单控状况下）就加几，如灯到二联开关，那么灯与开关间即是三根线。
也即是一个进线，两个出线共三根。
3.一个开关操控的灯到另一个开关操控的灯，LNPE三根线。
4.同一开关操控的同组灯之间，LNPE三根。
5.同一开关操控的纷歧样组灯之间，LN加上该段线后边灯具的组数。
在建筑电气平面图中如何确定导线根数？1、没有口诀，方法简单，从最末梢灯具往电源端看；2、按照灯具需要，确定1个灯具至少用几根线，如Ctrl、N两根；3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有不同情况）。
设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有2种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。
举例：1、一个单极开关一个灯一个配电箱，配电箱出来肯定是三根线：火线、零线、PE线，开关控制一盏灯的，所以出来一根控制线，“火线进开关，零线进灯具”，PE线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线（一般不用标）。
2、单连单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯.依次类推，凡是进开关的只有火线3、单连双控开关（即两个开关控制一盏灯）的接线方法，火线从电盘拉到第一个开关，出线为两根控制线，即工程上所说的来回线，直接拉到第二个开关，从第二个开关出一根控制线接到回路第一盏灯，零线和地线从盘直接拉到第一盏灯，依次类推解释：以前的照明回路为L N两根线，现在一般要L N PE三根线。
1.配电箱到灯，L N PE三根2.灯到开关。
一根N进线，出线看开关时几极的，几极就加几，如灯到二级开关，那么灯与开关间就是三根线。
也就是一个进线，两个出线共三根。
3.一个开关控制的灯到另一个开关控制的灯，L N PE三根线。
4.同一开关控制的同组灯之间，L N PE三根。
5.同一开关控制的不同组灯之间，L N 加上该段线后面灯具的组数。
如果下面还连接到其他开关，就再加一个不经过开关的L线。

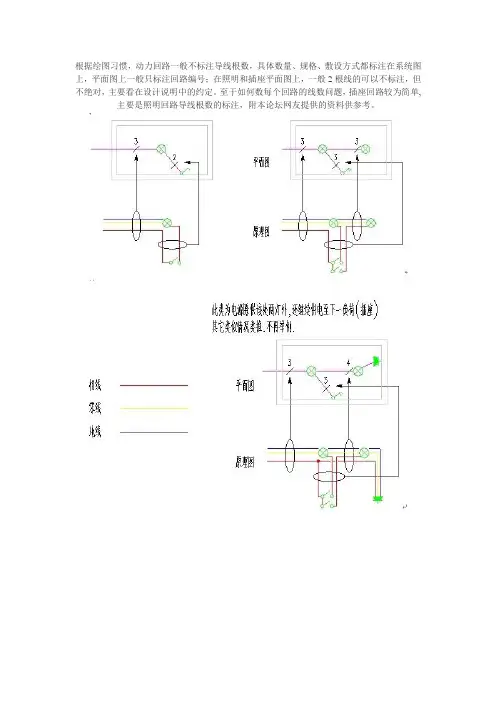

根据绘图习惯，动力回路一般不标注导线根数，具体数量、规格、敷设方式都标注在系统图上，平面图上一般只标注回路编号；在照明和插座平面图上，一般2根线的可以不标注，但不绝对，主要看在设计说明中的约定。
至于如何数每个回路的线数问题，插座回路较为简单,主要是照明回路导线根数的标注，附本论坛网友提供的资料供参考。
要是看你的几盏灯具是由几联开关控制的，有几联开关控制就需要几个灯具控制线（俗回火），然后你从远开关端的灯具开始累加就可以数出线来（如果火线走下去再把火线加上）。
如何确定照明系统各段线路根数确定照明系统各段线路的根数，这是一项基本功，但也是难点。
特别是遇到较复杂的综合楼或装饰电气工程。
施工图中能够详细标出最好了，就怕遇到图中未曾标注的，或标注不正确的。
图中不标注的原因我认为有两，其一，设计人员本身也是新手，搞不清几根线；其二，设计人员虽然经验丰富，但疏忽或偷懒，特别是设计时间紧迫时。
由于施工图中未注明照明线路根数，因此给预结算员或施工人员带来了麻烦。
我们得弄清究竟是几根呀，这就需要我们苦练基本功，多研究学习。
就算是搞了好几年预结算的人员，也有一时困惑，理不清几根线的时候。
因此，新手更需加倍努力。
在学习之前大家首先要温习一下电路电工原理。
照明回路中本人理解为５种线。
１、火线（相线），火线进开关这是必须的，即是电流首先流向开关的线，只接至开关，与灯具不搭界，且不可能有两根火线重叠的情况；２、零线，电流流出灯具的线，一个回路中不管有多少套灯具，零线只有一根，零线与开关不搭界；３、地（ＰＥ）线、一个回路中不管有多少套灯具，地线只有一根，接地线是为灯具服务的，与开关不搭界；４、控制线，是由开关接出至灯具的这一段线，须注意的是，如果其中的一位开关控制２套或Ｎ套灯（在图中会看到用虚弧线连接起来的），那么控制线就是由此开关一直至最后一套灯具，而不是第一套灯具，否则的话，容易理解错误！５、双控或多控开关连结线，以双控开关为例，双控开关是成组出现的，即一位对应一位。
一对单联双控间的连接线为2根，一对双联双控开关间的连接为4根，开关连接线与灯具不搭界。
综上所述，主要难点在于控制线，碰到有双控开关时，也要注意开关间的连接线。
我们在看图时，首先要开关在哪里，此开关控制哪些灯具，如果有几组开关所控制的灯具混在一起的话，那么就要注意了。
在各大论坛里，也有这样的帖子，但是，光用文字是说不清的，需对照平面图，方可解说！但最主要的还是要多思考，然后熟能生巧。
在网易论坛里，有一位大虾发了一份ＣＡＤ图，我觉得对大家很有用，现贴图如下（可能一根蓝线看不清楚，可以将图片下载后，放大看或凑近屏幕看）：。
电气照明线路导线根数解析（单联又称一位、一联、单开、单位；单控又称单极；双联、双控等以此类推。
）1、没有口诀，方法简单，从最末梢灯具往电源端看；2、按照灯具需要，确定1个灯具至少用几根线，如Ctrl、N两根；3、按回路中（共管）灯具之间工作关系，凡同时开闭的则公用同2根线；4、凡遇到共管线路中不同时开闭的灯具，每增加1个单独开闭的功能，则增加1根导线；5、统计共有几个单独开闭的回路，确定控制开关回路数，开关配线为回路数+1共用零线（配电箱断路器则有不同情况）。
设计制图时，在设计意图明显可以理解的前提下，线数也可以不作详细标注，但对于有2种或以上解释时，必须标注（省略标注的设计制图是非常不负责任的）。
我也是刚学电气设计的，我师傅教我的时候，在纸上画了一个单极开关一个灯一个配电箱，配电箱出来肯定是三根线：火线、零线、PE线，开关控制一盏灯的，所以出来一根控制线，“火线进开关，零线进灯具”，PE线是接外壳的，所以从开关到灯是两根线，从灯到配电箱是三根线（一般不用标）。
我觉得这样讲满容易明白的。
简单说明单联单控,从配电箱进开关的为一根火线,出线为一根控制线,相当于火线,控制线接到回路的第一盏灯,地线、零线直接从配电盘拉到回路的第一盏灯.依次类推，凡是进开关的只有火线。
简单举类单联双控开关的接线方法，火线从电盘拉到第一个开关，出线为两根控制线，即工程上所说的来回线，直接拉到第二个开关，从第二个开关出一根控制线接到回路第一盏灯，零线和地线从电盘直接拉到第一盏灯，依次类推。
以前的照明回路为L N两根线，现在一般要L N PE三根线。
1.配电箱到灯，L N PE三根2.灯到开关。
一根N进线，出线看开关时几联的，几联（单控情况下）就加几，如灯到二联开关，那么灯与开关间就是三根线。
也就是一个进线，两个出线共三根。
3.一个开关控制的灯到另一个开关控制的灯，L N PE三根线。
4.同一开关控制的同组灯之间，L N PE三根。
