《剪力墙结构》ppt课件contents •剪力墙结构基本概念与特点•剪力墙结构设计原理•剪力墙构造要求及细节处理•剪力墙结构施工方法与技巧•剪力墙结构在工程中应用实例•剪力墙结构发展趋势及挑战目录剪力墙结构基本概念01与特点定义及作用定义剪力墙又称抗风墙、抗震墙或结构墙。
房屋或构筑物中主要承受风荷载或地震作用引起的水平荷载和竖向荷载（重力）的墙体，防止结构剪切（受剪）破坏。
作用承担全部水平荷载和竖向荷载，并将这些荷载传递到基础。
1 2 3钢筋混凝土剪力墙、钢板剪力墙、型钢混凝土剪力墙。
按结构材料划分整体墙、小开口整体墙、联肢墙、壁式框架。
按结构形式划分短肢剪力墙、一般剪力墙。
按墙肢高度与厚度比划分结构形式与分类优点刚度大，整体性好，用钢量较省。
侧向变形小，承载力高，适用于建造较高的建筑物。
由于自重大，基础费用较高。
局限性结构自重较大，且延性较差。
01不宜用于高大地震烈度地区的建筑。
02由于墙体较多，不易布置面积较大的房间。
剪力墙结构设计原理02通过楼板将水平荷载传递给剪力墙，再由剪力墙将荷载传递至基础。
水平荷载传递竖向荷载传递荷载分配原则通过楼板和梁将竖向荷载传递给剪力墙和框架柱，最终传递至基础。
按照刚度分配原则，将水平荷载在各片剪力墙之间进行分配。
030201荷载传递机制基于弹性力学理论，采用有限元或有限差分等方法进行分析。
弹性方法考虑材料非线性，采用塑性铰模型或弹塑性分析方法。
塑性方法基于工程经验，采用等效刚度法、连续化方法等简化分析方法。
简化方法内力分析方法变形控制要求层间位移角限值保证结构在正常使用极限状态下的层间位移角满足规范要求。
顶点位移限值控制结构在罕遇地震作用下的顶点位移，避免结构倒塌。
舒适度要求控制结构在风荷载或地震作用下的加速度和速度，满足人体舒适度要求。
剪力墙构造要求及细03节处理墙体厚度与高度限制墙体厚度根据抗震设防烈度、结构类型以及墙体所在位置确定。
一般来说，一、二级抗震等级的剪力墙底部加强部位不应小于200mm，其他部位不应小于160mm。
CHAPTER定义与作用定义剪力墙又称抗风墙、抗震墙或结构墙，是房屋或构筑物中主要承受风荷载或地震作用引起的水平荷载和竖向荷载的墙体。
作用防止结构剪切破坏，提高建筑的整体性和抗震性能。
发展历程及现状发展历程从最初的砖混结构中的砖墙，到后来的钢筋混凝土剪力墙，再到现在的钢板剪力墙等，剪力墙的材质和形式不断发展和优化。
现状目前，钢筋混凝土剪力墙是最常用的剪力墙形式，其在高层建筑和抗震设防烈度较高的地区得到广泛应用。
应用领域及优势应用领域剪力墙结构广泛应用于高层建筑、大跨度建筑、桥梁、隧道等工程领域。
优势剪力墙结构具有整体性好、刚度大、抗震性能好等优点，能够有效地抵抗水平荷载和竖向荷载，保证建筑的安全性和稳定性。
同时，剪力墙结构还能够提高建筑的使用面积和舒适度，降低建筑成本和维护成本。
CHAPTER1 2 3剪力墙主要承受水平荷载，如风荷载和地震作用，其受力特点与普通墙体有所不同。
水平荷载作用下的受力特点除了水平荷载，剪力墙还需承受竖向荷载，如楼层重量等，此时其受力特点与柱子相似。
竖向荷载作用下的受力特点剪力墙具有较高的刚度和承载力，能够有效地抵抗水平荷载和竖向荷载，保证建筑物的整体稳定性。
剪力墙的刚度与承载力受力特点分析在水平荷载作用下，剪力墙会发生侧移，其侧移曲线呈弯曲型，与普通墙体的剪切型侧移曲线有所不同。
剪力墙的侧移曲线延性是指结构在破坏前能够吸收的能量大小，剪力墙具有较好的延性，能够在地震等极端荷载作用下保持较好的稳定性。
剪力墙的延性剪力墙在受力过程中可能会出现裂缝，需要通过合理的设计和施工措施来控制裂缝的宽度和分布。

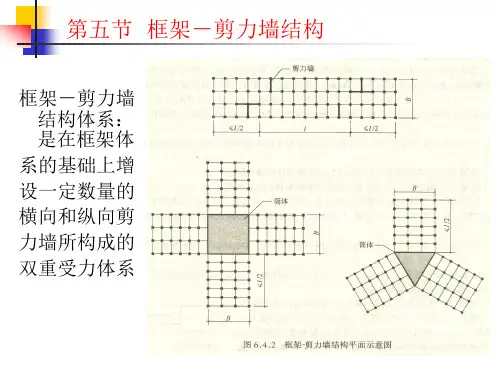

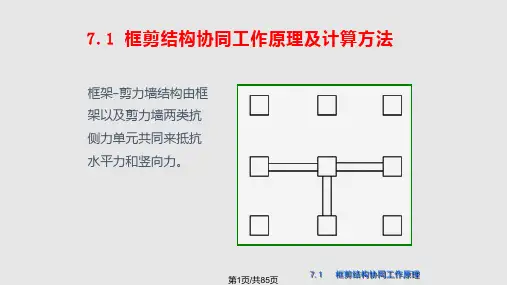

剪力墙的裂缝控制变形性能评估03剪力墙与框架结构的协同作用在框架-剪力墙结构中，剪力墙与框架结构需要协同作用，共同承担荷载，保证建筑物的整体稳定性。
01剪力墙的稳定性要求为了保证建筑物的整体稳定性，需要对剪力墙的稳定性进行严格要求，确保其能够承受各种荷载组合的作用。

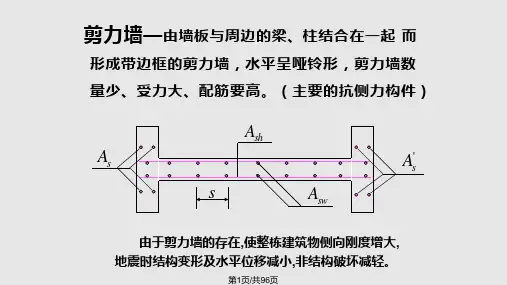

02剪力墙的加强措施为了提高剪力墙的稳定性和承载力，可以采取多种加强措施，如增加墙体厚度、设置暗柱和暗梁等。
