温控器的接线图和原理图(借鉴实操)

6.3 交流220V有源输出型后板：1、2为报警端口，超温报警时，这两个端口接通，
输出一个开关信号给远方控制柜。

3、4为跳闸接线端口，超高温跳闸时，这两个端口接通，输出一个开关信号控制自动跳闸。

5、6为电源接线端口，外界交流220V电源，作为温控仪工作电源。

8、9为故障输出接线端口。

当温控仪出现故障时，8、9端子接通。

当不开风机时，10、12两端没有电压输出；当开风机时，10、12两端有交流220V输出。

7、11、13、14为空端口，本输出后板型接线方式只能控制单相风机。

接线图见图样一（DB9为RS485通讯接口）和图样二
图样一
七、产品安装
用1.5mm厚的铁板做个支架，中间开个矩形孔（154mm*77mm），将温控仪塑壳推进矩形孔到底，因为温控仪塑壳两侧有四个弹性卡会自动卡住。

铁支架上8mm孔用于安装螺钉固定在干式变压器上。

温控器外形尺寸和温控仪固定支架如下：。

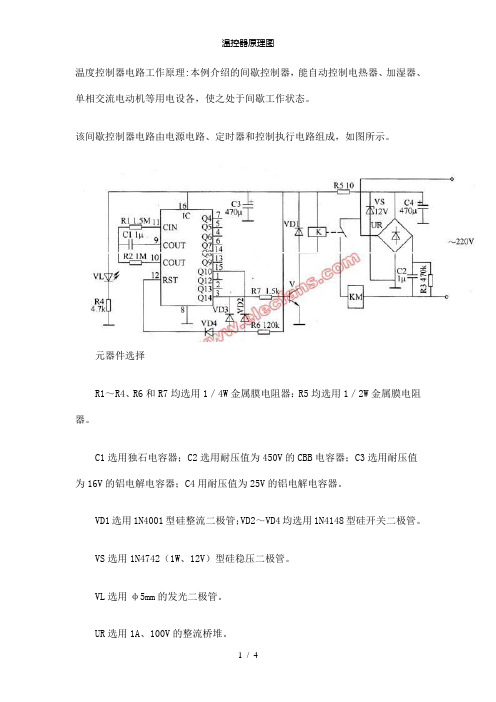

温度控制器电路工作原理:本例介绍的间歇控制器，能自动控制电热器、加湿器、单相交流电动机等用电设各，使之处于间歇工作状态。

该间歇控制器电路由电源电路、定时器和控制执行电路组成，如图所示。

元器件选择R1～R4、R6和R7均选用1／4W金属膜电阻器：R5均选用1／2W金属膜电阻器。

C1选用独石电容器；C2选用耐压值为450V的CBB电容器；C3选用耐压值为16V的铝电解电容器；C4用耐压值为25V的铝电解电容器。

VD1选用1N4001型硅整流二极管；VD2～VD4均选用1N4148型硅开关二极管。

VS选用1N4742（1W、12V）型硅稳压二极管。

VL选用φ5mm的发光二极管。

UR选用1A、100V的整流桥堆。

V选用S8050或C8050、3DG8050型硅NPN晶体管。

IC选用CD4060或CC4060型14位二进制计数／分频器集成电路。

K选用4098型12V直流继电器。

KM选用线圈电压为220V的交流接触器，其触头电流容量应根据负载的实际功率来选择。

电源电路由电容器C2～C4、电阻器R3～R5、整流桥堆UR、稳压二极管VS和电源指示发光二极管VL组成。

定时器电路由计数／分频器集成电路IC、电容器C1、二极管VD2～VD4和电阻器R1、R2、R6组成。

其中R1、R2、C1和IC内电路组成时钟振荡器电路，振荡周期（T）由R2和C1的数值决定。

控制执行电路由晶体管V、电阻器R7、二极管VD1、继电器K和交流接触器KM组成。

交流220V电压经C2降压、UR整流、VS稳压、R5限流及C3滤波后，为继电器K和IC提供12V直流电压，同时将VL点亮。

IC通电工作后，对时钟振荡器产生的振荡信号进行计数和分频处理，当延时接通时间（等待时间）结束时，IC的Q14端（3脚）输出高电平，使V导通，K和KM吸合，将负载（受控用电设各）的工作电源接通。

与此同时，IC又开始对定时工作时间（工作动作时间）进行计数，当定时工作时间结束时，IC的Q14端变为低电平，使V截止，K和KM释放，负载断电；同时IC内部的计数器复位，进入下一个定时周期。

温度控制器接线图
温控器的接线无非是接输入输出最主要的2个部位接好线,和供电电源就可以正常的工作了。

高档，复杂的温控器功能较多，主要是给2次仪表和记录仪的信号。

或者外部的开关信号。

把握住仪表的功能就能很容易的接线。

一，温控器是一个控制机构，它需要一个能采集外部信号的传感器。

所以它有一个输入端。

一般输入端的符号会有英文INPUT字样。

常见的有：1.Pt100铂电阻（3线，也有2线）。

2.热电偶（2线）。

3.红外测温仪（2线，变送出模拟量信号）。

二，它的下一级应是执行机构。

所以它有一个输出，用来给执行机构执行信号。

一般输出端的符号会有英文OUTPUT 字样。

常见有
1.DC4-20mA..
2.接点开关量。

3.固态驱动。

4.DC 0-10v。

三，温控器的报警都是开关量、一般是一个公共端。

然后再分1.2.3.路报警。

接线图上一般有ALM1.ALM2，字样。

或者EV1.EV2.
四，温控器常见的电源是80-220V AC和 24V DC/AC2种供电电源。

温控器接线图及原理图温度控制器的原理: 称为主温度控制器或温度控制器。

通过毛细管的末端感受冰箱内部的温度，并相应地传递压力。

当其低于旋钮的预设停止温度时，触点弹簧翻转，开关断开。

当温度高于旋钮的预设起始点时，触点弹簧翻转，开关接通。

温度控制器的接线图和工作原理如图所示。

热电偶检测温度。

当温度低于设定值时，“总”和“低”端子上的触点关闭。

接触器通电，加热器打开。

反过来，当温度升高到设定值时，“总”和“低”端子中的触点被分开。

打开接触器，断开加热器电源。

控制温度控制器最简单的方法是在控制目标范围内安装温度传感器，传感器向温度控制器提供温度信号，温度控制器可以设定目标值，以加热控制为例，然后在目标值以下，温度控制器输出，控制加热器的后端工作，使目标温度达到目标值时输出。

现在很多的温度控制器都是多功能的，要有很多细节的功能，比如pid 控制。

常用的温度控制器接线方法连接温度控制器，只有电源、温度传感器、温度控制器和控制器四个部分。

每个温度控制仪表上都有一个接线图。

有张图表显示了该连接什么。

下面我将按照下面的图表来简要描述如何布线。

1.如果你用的是热电偶传感器，连接1和2个接线端子，1减2 + 。

如果你使用的是热敏电阻，那么红端通常连接到3号端子，另外两个连接到1号和2号端子。

所述15和13通过导线连接，所述12连接到所述接触器，所述接触器的另一部分连接到所述16形成电路。

15和16是ac。

9和10是接报警器，接线是注意与电源串联在一起！2.123一般接传感器线。

4空白。

567为一组接点，6是公共点。

高总低为一组接点，总是公共点。

高和总是NC。

低和总是NO。

地为仪表接地，中为零线，相为相线。

(交流220V电源)实际内部的地线是悬空的，不用接线。

接触器的A2接零线，A1接温控器的NO，温控器的com接火线。

火线零线进温控器的相、中。

仪表前方有2个调整盘，中间有个拨钮。

调整盘为一个高一个低，两个盘高的对应后面的567，低的对应后面的高总低。

温控器的原理及接线图温控器的“总、高、低”是什么意思？温控器的原理及接线图中温控器的总高低是什么意思？温控器是我们常用的一种监控温度的控制系统，像家庭中使用的地暖热水器，空调烘箱等等都有温控系统的存在。

温控器的原理温控器的原理也就是温控器的控制原理，王红器连接温度探头温度探头所测量的温度反馈给处理器，通过判断与设置温度的差值，给予继电器信号判断是加热还是冷却，从而让控温系统达到平衡准确的状态。

其中我们所说的PID温控仪就是这个原理，下图是一张简单的温度控制原理图，温控仪在系统中发挥了处理器的作用，其中输出继电器可以选择SSR固态继电器，也可以选择交流接触器，固态继电器在控温系统中起到了很好的精度作用，脉冲式加热能够让温度更加均匀。

温控仪总高低什么意思？带有总高低三个这样的温控仪现在很少见了，升级版的温控器只会标注out，并且标明常开常闭以及SSR固态继电器输出的接线端子，所以总高低三个端子起到的是常开和常闭开关的作用，其中总是公共端，总低是常闭，总高是常开。

比如说我们把温度设定为60度，室温或者箱体内只有20度，这个时候总低为输出端连接加热器或者继电器控制加热，当温度达到60度的时候，总刚接通总低断开系统停止加热，如果总高连接了冷却系统就可以给系统降温，降到设定值以下，总高断开总低接通，系统继续加热。

温控仪如何接线？常用的温控仪是数字式，带有超温报警，低温报警，可以连接上机位监控画面，还可以进行声光报警，非常的先进方便，而且接线也比较清晰，下面找到了一张常用的温控仪端子说明书，作为例子给大家介绍一下。

这张图中可以看到有两种温度传感器的接线方式，一种是热电偶，一种为pt100热电阻，我们常用的是pt100热电阻的我们以右边这张图为例，1,2端子为电源输入，3-5为输出，也就是我们上面所说的总高低，其中3,4为常闭式，3,5为常开，4为公共端。

6-8是一组报警，这一组报警我们可以接声音，9-10是第二组报警，这种报警我们可以接光源，也可以作为信号输出给上机位，13-15是Pt100热电阻接线端子。

温控器的接线方法时间：2009-7-13 9:31:33? 来源：互联网【大中小】【打印】?????? 温控器(英：Thermostat 日：サーモスタット)是集成编程器与软件并实现智能化控制温度的开关，可以自由调节室内温度，并能按用户要求设定各种时间段的开关和各种预设好的模式下自动运行调节室温；使之达到舒适的温度。

真正达到方便、节能、舒适温暖的理想生活环境.适用于中央空调、单户取暖、地暖及各种燃油、燃气锅炉（壁挂炉）等设备的使用,是理想的温度控制产品及节能产品。

其采用的模糊控制技术如PID控制，P(Proportional)比例+I(Integral)积分+D(Differential)微分控制。

温控器的接线方法：仔细看温控器上的三个脚，它们都有用英文字母和数字两种方法来代替，分别是:H（6）\L（3）\C(4).H（6）接棕色线，是电源的火线；L（3）接灰色线，是灯的火线；C(4)接白色线，是压缩机的火线。

温控器相关知识温度控制器是对空调房间的温度进行控制的电开关设备。

温度控制器所控制的空调房间内的温度范围一般在18℃--28℃。

窗式空调常用的温度控制器是以压力作用原理来推动触点的通与断。

其结构由波纹管、感温包（测试管）、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统。

控制方法一般分为两种；一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温度控制器，另一种由被冷却对象的温差变化来进行控制，多采用电子式温度控制器。

温控器分为：机械式分为：蒸气压力式温控器、液体膨胀式温控器、气体吸附式温控器、金属膨胀式温控器。

其中蒸气压力式温控器又分为：充气型、液气混合型和充液型。

家用空调机械式都以这类温控器为主。

电子式分为：电阻式温控器和热电偶式温控器。

电路系统的作用：空调机电路系统的作用是控制空调正常和多功能的运行，保护压缩机和风扇电机正常运行。

电路系统的组成部件主要有：温度控制器、热保护器、主控开关、运转电容器，风扇电动机的运转电容器等被固定在控制盒内。

N L A1
A2
AK6系列 尺寸48*48的 继电器输出接线方法
PT100,CU50红线接10，黄蓝线分别接8,9
K,E,J 接10+，9-
交流接触器线圈
AC220V
注意：此仪表热电阻的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。

AK6系列尺寸48*48的逻辑电平输出接线方法
N L +
-
注意：此仪表 热电阻 的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。

AK6系列 尺寸48*96/ 72*72/ 96*96的 继电器输出接线方法
PT100,CU50红线接10，黄蓝线分别接8,9
K,E,J 接10+，9-
固态继电器输入端
AC220V
注意：此仪表热电阻的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。

AK6系列尺寸48*96/ 72*72/ 96*96的逻辑电平输出接线方法
注意：此仪表热电阻的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。

温控器的原理及接线图温控器的“总、高、低”是什么意思？温度器的原理及接线图温控器的总高低是什么意思？
这是台德力西的数显温控仪。

它的接受信号来自于测温传感器。

工作时，温控器按照设定值产生相应控制，从而输出开关量信号
给执行器，如继电器、接触器、时间继电器等。

加热载体一般有加热棒、加热管、加热丝，测温传感器一般有热电偶（TC）、热电阻（RTD）、热敏电阻等。

题目说的高总低是温控器的开关量输出信号，通常为继电器输出类型。

总是继电器输出的公共端，高是继电器输出关信号，低是输出开信号。

实际使用中，以总高作关信号，总低作开信号。

以接触器为例，假如加热温度达到设置值输出关信号使线圈失电，反之得电。

图中这个接线就很简单，总共12个接线端子。

123接热电阻，456接的是报警，高总低接执行器（继电器、接触器等），中、相接220V电源。

总高低管的是设定值，而报警管的是上下限值。

例如测温范围在0～100℃，设定值在60℃。

正常情况下，高于60摄氏度，那么接触器线圈应该失电，如果线圈没有失电，继续升温到100℃，此时才发生报警信号而驱动报警装置。

美暖温控系统原理图智能系统说明一、产品说明：1、与普通球阀式分集水器不同，美暖A型及B型分集水器均可实现智能全自动温控；在集水管装设特制的热电内置阀座及活接管接头替代普通球阀，实现可智能温控或手动双向调节，并通过优良的加工工艺和配合精度，保证内置截止阀的开启/关闭行程，从而控制每支路的开启/关闭；2、美暖热电阀：利用法国原装进口的内部热敏蜡阀芯，通电及断电下热敏蜡物理状态的变化及内部弹簧弹性变化，实现顶针的垂直行程。

较普通国产热电阀而言，美暖热电阀由于采用的是进口阀芯，不会有国产热电阀普遍存在的蜡渗漏、使用寿命短、开启/关闭时间不同及行程不同的状况发生。

3、美暖温控器：采用德国技术及设计理念，按键采用导电橡胶技术，保证使用寿命十五万次以上；温控感温探头，设置外露于面板上，美观并保证测量室温的精确性；背板采用铸铁合成，保证安装方便及牢固美观；超薄型设计，人性化操作理念，设置按键锁功能；具备一周每天6个时段编程及液晶定时开关等多种款式。

4、美暖温控系统产品安装简便，热电阀通过螺纹配合的形式，直接安装在集水器阀座上，通过电线与房间温控连接，无须特殊工具。

温控器对应热电阀，可根据实际情况，采用1对1或1对多的方式连接，与房间环路对应。

二、原理说明：1、温控器与热电阀的连线方式，详见温控器说明书；2、通过温控器设置所想要达到的舒适温度，在温控器测量的房间温度低于设定温度时，温控器给出热电阀通电信号，在3分钟后热电阀动作，5分钟后完全打开，由集水器内置阀座的弹簧伸展带动内置的截止阀上行，实现此环路的开启及水流通（如图所示，状态A）；在房间温度高于设定温度时，温控器让热电阀断电，3分钟后动作及5分钟后完全关闭，由热电阀的顶子下行带动内置截止阀下行，关闭环路（如图所示，状态B）。

3、动作过程中，热电阀正面有透明小视窗，可直观的看清热电阀的上、下行动作，方便调试及检验。

4、一周每天六个时段的编程温控，是根据每个人的生活工作时间的不同及节能、舒适、方便的前提下，设置不同时间下不同温度的要求，完全避免由于地暖的热惰性带来的无法调节的问题。
