怎么快速看懂温控仪的接线图？二线三线的温度
传感器怎么接线？
今天我们要谈谈恒温器的线路。

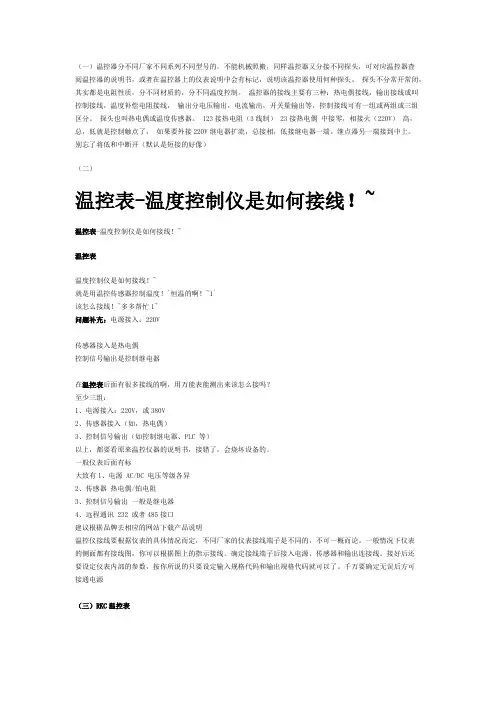

许多型号的温度控制器，输出方式略有不同，但接线原理是一样的，只要了解其工作原理，任何一个温度控制器都可以直接接线。电源的主电路通过交流接触器的主触头直接连接到加热装置。
温度传感器此时感知温度低于设定值，加热装置开始工作，当温度达到设定值时，总低开度变为总高导通，接触器线圈失去电触点复位，加热停止温度逐渐降低，当温度低于设定值时，变为总低导通，加热开始循环。有一个温度“反弹”和大多数恒温器可以设置温度“反弹”范围。不同牌号
的温度控制器参数和设置略有不同，接线方法要按规格和接线图上的温度控制器。
温度控制器温度控制器上最重要的三组触点：电源触点、高低组继电器输出触点、温度传感器触点。如上图所示，消防线的零线相位、总公用端、总高度通常是封闭的，总低度通常是开放的。这些继电器的输出是无源的，需要外部电源才能使用。 123连接到温度传感器上，常见的两线热电偶，一般红线为正极，蓝线为负极，正极和负极不误。
有三线热电阻，两线颜色相同，接线顺序不一致，第三线进入正极端子，两线相同的连接在输入负极和负极外接电源上即可。（使用两条相同颜色的线来消除线电阻对测量值的影响。）物理接
线以上是物理参考图，是最常用的接线方法。按下启动按钮，接触器自锁电热管启动加热，加热到设定温度，断开总和低，接触器断电，加热管停止。
温度控制器接线图一些温度控制器在接点上可能更多，我们以上图为例
13和14电源，12地线（一些内部悬挂不能连接）。铝标可以连接到报警装置，123连接到温度传感器，6和7相应的 ssr，一组直流信号输出，我们可以用来控制继电器，布线注意正负极。
