温度控制系统全解-温度传感器加热丝控制电路图温度控制仪接线图

6.3 交流220V有源输出型后板：1、2为报警端口，超温报警时，这两个端口接通，
输出一个开关信号给远方控制柜。

3、4为跳闸接线端口，超高温跳闸时，这两个端口接通，输出一个开关信号控制自动跳闸。

5、6为电源接线端口，外界交流220V电源，作为温控仪工作电源。

8、9为故障输出接线端口。

当温控仪出现故障时，8、9端子接通。

当不开风机时，10、12两端没有电压输出；当开风机时，10、12两端有交流220V输出。

7、11、13、14为空端口，本输出后板型接线方式只能控制单相风机。

接线图见图样一（DB9为RS485通讯接口）和图样二
图样一
七、产品安装
用1.5mm厚的铁板做个支架，中间开个矩形孔（154mm*77mm），将温控仪塑壳推进矩形孔到底，因为温控仪塑壳两侧有四个弹性卡会自动卡住。

铁支架上8mm孔用于安装螺钉固定在干式变压器上。

温控器外形尺寸和温控仪固定支架如下：。

温控仪表接线我们总结了一下，最常见就是不会接线。

其实接温控仪很简单，无非是四样东西-电源，温度传感器，温控仪，还有控制器。

每个温控仪表上都有一张接线图。

都会有图表注明该接什么东西。

下面我就按照下图来简单的介绍一下如何接线。

（仅供参考）如果你使用的是热点偶的传感器，那么你就接1和2两个端子，1负2正。

如果你接的是热电阻的话，那么一般红色的一端接在3号端子上，其余两个接在1和2上。

15和13用根导线连起来，12接在接触器上，接触器的另一段接在16上，组成一个回路。

15和16是接交流电源。

9和10是接报警，接线是要注意要和电源串联在一起！是我又画的正确的接线法,希望再有此问题的朋友能够正确解决火线接5，零线接4，从5并一根线到2｛总）。

从3接一根线到继电器线圈，继电器线圈另一端接零线。

如温度控反了，3，调到1，接线。

热电偶按表上符号十接红线，一接录线。

继电器的常开触点控制交流接触器线圈通断。

交流接触器控加热管。

接线原理：以XMT-101、102为例，1.2.3接温感线，如温感线是二根，接1.3，然后把2.3短接，‘地’接地，‘中’接零，‘相’接火，‘相、总’接触器线圈，当在设定温度以上工作时，‘中’接‘低’，设定温度以下工作时，‘中’接‘高’提问人的追问2010-07-16 21:04按图接好了到了设定温度红灯没亮是什么原因啊回答人的补充2010-07-16 21:40YI一般要高出2--3度红灯才亮，低2--3度录灯亮，提问人的追问2010-07-16 22:09不行啊我设定温度为40度都到了50多度了红灯还没亮感温棒有3个线头调换位置显示负值换好显示正常值了但是红灯不亮你可以把1，2和3脚接感温探头，23和24接220伏电源，15，16，17接报警输出就可以。

智能温控器接线：1、2#端子接报警输出，3、4、5#端子接温度传感器，6、7、8#端子接控制输出，9、10#端子接电源输入（AC:220V），供参考。

怎么快速看懂温控仪的接线图？二线三线的温度传感器怎么接线？今天我们要谈谈恒温器的线路。

许多型号的温度控制器，输出方式略有不同，但接线原理是一样的，只要了解其工作原理，任何一个温度控制器都可以直接接线。

电源的主电路通过交流接触器的主触头直接连接到加热装置。

温度传感器此时感知温度低于设定值，加热装置开始工作，当温度达到设定值时，总低开度变为总高导通，接触器线圈失去电触点复位，加热停止温度逐渐降低，当温度低于设定值时，变为总低导通，加热开始循环。

有一个温度“反弹”和大多数恒温器可以设置温度“反弹”范围。

不同牌号的温度控制器参数和设置略有不同，接线方法要按规格和接线图上的温度控制器。

温度控制器温度控制器上最重要的三组触点：电源触点、高低组继电器输出触点、温度传感器触点。

如上图所示，消防线的零线相位、总公用端、总高度通常是封闭的，总低度通常是开放的。

这些继电器的输出是无源的，需要外部电源才能使用。

123连接到温度传感器上，常见的两线热电偶，一般红线为正极，蓝线为负极，正极和负极不误。

有三线热电阻，两线颜色相同，接线顺序不一致，第三线进入正极端子，两线相同的连接在输入负极和负极外接电源上即可。

（使用两条相同颜色的线来消除线电阻对测量值的影响。

）物理接线以上是物理参考图，是最常用的接线方法。

按下启动按钮，接触器自锁电热管启动加热，加热到设定温度，断开总和低，接触器断电，加热管停止。

温度控制器接线图一些温度控制器在接点上可能更多，我们以上图为例13和14电源，12地线（一些内部悬挂不能连接）。

铝标可以连接到报警装置，123连接到温度传感器，6和7相应的 ssr，一组直流信号输出，我们可以用来控制继电器，布线注意正负极。

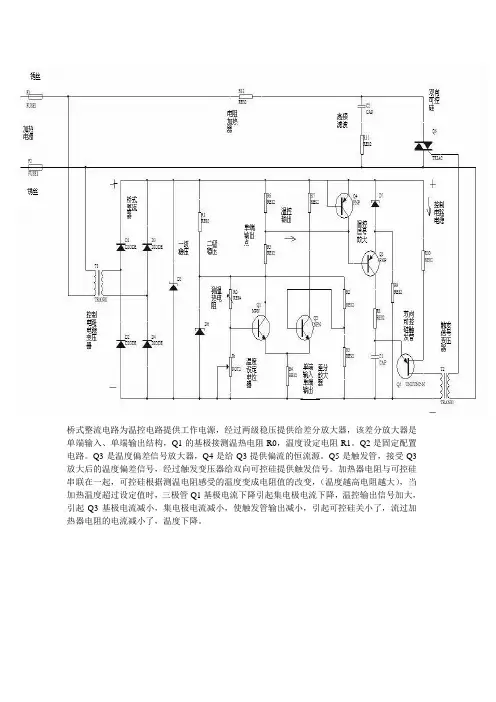

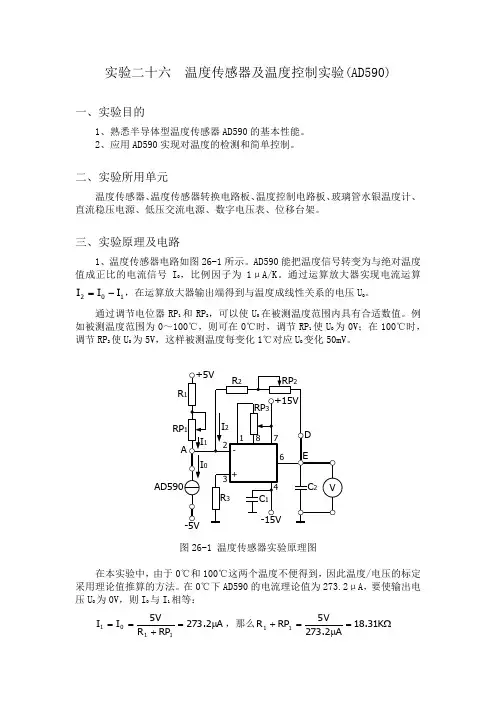

桥式整流电路为温控电路提供工作电源，经过两级稳压提供给差分放大器，该差分放大器是单端输入、单端输出结构，Q1的基极接测温热电阻R0，温度设定电阻R1。

Q2是固定配置电路。

Q3是温度偏差信号放大器，Q4是给Q3提供偏流的恒流源。

Q5是触发管，接受Q3放大后的温度偏差信号，经过触发变压器给双向可控硅提供触发信号。

加热器电阻与可控硅串联在一起，可控硅根据测温电阻感受的温度变成电阻值的改变，（温度越高电阻越大），当加热温度超过设定值时，三极管Q1基极电流下降引起集电极电流下降，温控输出信号加大，引起Q3基极电流减小，集电极电流减小，使触发管输出减小，引起可控硅关小了，流过加热器电阻的电流减小了，温度下降。

温控器的原理及接线图温控器的“总、高、低”是什么意思？温控器的原理及接线图中温控器的总高低是什么意思？温控器是我们常用的一种监控温度的控制系统，像家庭中使用的地暖热水器，空调烘箱等等都有温控系统的存在。

温控器的原理温控器的原理也就是温控器的控制原理，王红器连接温度探头温度探头所测量的温度反馈给处理器，通过判断与设置温度的差值，给予继电器信号判断是加热还是冷却，从而让控温系统达到平衡准确的状态。

其中我们所说的PID温控仪就是这个原理，下图是一张简单的温度控制原理图，温控仪在系统中发挥了处理器的作用，其中输出继电器可以选择SSR固态继电器，也可以选择交流接触器，固态继电器在控温系统中起到了很好的精度作用，脉冲式加热能够让温度更加均匀。

温控仪总高低什么意思？带有总高低三个这样的温控仪现在很少见了，升级版的温控器只会标注OUT，并且标明常开常闭以及SSR固态继电器输出的接线端子，所以总高低三个端子起到的是常开和常闭开关的作用，其中总是公共端，总低是常闭，总高是常开。

比如说我们把温度设定为60度，室温或者箱体内只有20度，这个时候总低为输出端连接加热器或者继电器控制加热，当温度达到60度的时候，总高接通总低断开系统停止加热，如果总高连接了冷却系统就可以给系统降温，降到设定值以下，总高断开总低接通，系统继续加热。

温控仪如何接线？常用的温控仪是数字式，带有超温报警，低温报警，可以连接上机位监控画面，还可以进行声光报警，非常的先进方便，而且接线也比较清晰，下面找到了一张常用的温控仪端子说明书，作为例子给大家介绍一下。

这张图中可以看到有两种温度传感器的接线方式，一种是热电偶，一种为pt100热电阻，我们常用的是pt100热电阻的我们以右边这张图为例，1,2端子为电源输入，3-5为输出，也就是我们上面所说的总高低，其中3,4为常闭式，3,5为常开，4为公共端。

6-8是一组报警，这一组报警我们可以接声音，9-10是第二组报警，这种报警我们可以接光源，也可以作为信号输出给上机位，13-15是Pt100热电阻接线端子。

温控器的接线方法时间：2009-7-13 9:31:33? 来源：互联网【大中小】【打印】?????? 温控器(英：Thermostat 日：サーモスタット)是集成编程器与软件并实现智能化控制温度的开关，可以自由调节室内温度，并能按用户要求设定各种时间段的开关和各种预设好的模式下自动运行调节室温；使之达到舒适的温度。

真正达到方便、节能、舒适温暖的理想生活环境.适用于中央空调、单户取暖、地暖及各种燃油、燃气锅炉（壁挂炉）等设备的使用,是理想的温度控制产品及节能产品。

其采用的模糊控制技术如PID控制，P(Proportional)比例+I(Integral)积分+D(Differential)微分控制。

温控器的接线方法：仔细看温控器上的三个脚，它们都有用英文字母和数字两种方法来代替，分别是:H（6）\L（3）\C(4).H（6）接棕色线，是电源的火线；L（3）接灰色线，是灯的火线；C(4)接白色线，是压缩机的火线。

温控器相关知识温度控制器是对空调房间的温度进行控制的电开关设备。

温度控制器所控制的空调房间内的温度范围一般在18℃--28℃。

窗式空调常用的温度控制器是以压力作用原理来推动触点的通与断。

其结构由波纹管、感温包（测试管）、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统。

控制方法一般分为两种；一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温度控制器，另一种由被冷却对象的温差变化来进行控制，多采用电子式温度控制器。

温控器分为：机械式分为：蒸气压力式温控器、液体膨胀式温控器、气体吸附式温控器、金属膨胀式温控器。

其中蒸气压力式温控器又分为：充气型、液气混合型和充液型。

家用空调机械式都以这类温控器为主。

电子式分为：电阻式温控器和热电偶式温控器。

电路系统的作用：空调机电路系统的作用是控制空调正常和多功能的运行，保护压缩机和风扇电机正常运行。

电路系统的组成部件主要有：温度控制器、热保护器、主控开关、运转电容器，风扇电动机的运转电容器等被固定在控制盒内。

温控器的接线方法时间：2009-7-13 9:31:33 来源：互联网【大中小】【打印】温控器(英：Thermostat 日：サーモスタット)是集成编程器与软件并实现智能化控制温度的开关，可以自由调节室内温度，并能按用户要求设定各种时间段的开关和各种预设好的模式下自动运行调节室温；使之达到舒适的温度。

真正达到方便、节能、舒适温暖的理想生活环境.适用于中央空调、单户取暖、地暖及各种燃油、燃气锅炉（壁挂炉）等设备的使用,是理想的温度控制产品及节能产品。

其采用的模糊控制技术如PID控制，P(Proportional)比例+I(Integral)积分+D(Differential)微分控制。

温控器的接线方法：仔细看温控器上的三个脚，它们都有用英文字母和数字两种方法来代替，分别是:H（6）\L（3）\C(4).H（6）接棕色线，是电源的火线；L（3）接灰色线，是灯的火线；C(4)接白色线，是压缩机的火线。

温控器相关知识温度控制器是对空调房间的温度进行控制的电开关设备。

温度控制器所控制的空调房间内的温度范围一般在18℃--28℃。

窗式空调常用的温度控制器是以压力作用原理来推动触点的通与断。

其结构由波纹管、感温包（测试管）、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统。

控制方法一般分为两种；一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温度控制器，另一种由被冷却对象的温差变化来进行控制，多采用电子式温度控制器。

温控器分为：机械式分为：蒸气压力式温控器、液体膨胀式温控器、气体吸附式温控器、金属膨胀式温控器。

其中蒸气压力式温控器又分为：充气型、液气混合型和充液型。

家用空调机械式都以这类温控器为主。

电子式分为：电阻式温控器和热电偶式温控器。

电路系统的作用：空调机电路系统的作用是控制空调正常和多功能的运行，保护压缩机和风扇电机正常运行。

电路系统的组成部件主要有：温度控制器、热保护器、主控开关、运转电容器，风扇电动机的运转电容器等被固定在控制盒内。

常用温控电路的组成和工作原理一，温控器的接线，下面是温控器端子结构图9和10温控器电源输入端，接220伏交流电，12和13，1和2，温控器报警输出电路，串联在报警电路或指示灯电路当中，14，15，16继电器输出端，接继电器线圈，控制温控电路工作或停止，3和4是固态继电器输出端，接固态继电器输入端，6,7,8,三个端子，接热电阻，7和8接热电阻互相短接的两根线，另外一根接6号端子。

二，常用温控电路的组成和工作原理1，散热控温电路220伏交流电经过漏电断路器，接温控仪电源输入端相和中，中接零线，相接火线，中接总，高接电风扇，火线直接接电风扇，总和高是一对常闭触点，只有热电偶探测到的环境温度低于温控仪的设置温度时断开，环境温度高于温控仪的设置温度时，高处于闭合状态动作过程：漏电断路器合闸，火线与电风扇接通，零线经过中接到总上，环境温度比设置温度高时，总合高是闭合的，零线和电风扇接通，电风扇运行降温，当环境温度低于设置温度时，总和高断开，电风扇停止运行，2，加热排气控温电路各器件名称如下图①，电路的接线：220伏交流电，经过漏电断路器后，分两路，一路接交流接触器的输入端，另一路接温控一的电源输入端中和相，交流接触器的两个输出端，接加热电阻丝，接线端子中和总短接，低接交流接触器线圈A1,线圈的另一接线端子a2接火线，电风扇两个接线端子，一个接温控仪的高，另一个接火线。

②，电路的工作原理：漏电断路器闭合，温控仪与电源接通，温控器处于工作状态，当热电偶探测温度低于设定温度时，总和低接通，交流接触器线圈回路接通，交流接触器主触点闭合，加热电阻丝与电源接通，电阻丝开始加热环境温度开始上升，当环境温度高于设定温度时，总和低断开，总和高接通，由于总和低断开，交流接触器线圈断电，电阻丝停止加热，总和高接通后，排气扇与电源接通，排气扇排气降温，上述分析可以看出，无论是低于设定温度或高于设定温度，温控器都会动作，电阻丝和排气扇交替接通，使温度基本保持稳定。

常见温控仪的接线法接温控仪，无非是四样东西-电源，温度传感器，温控仪，还有控制器。

每个温控仪表上都有一张接线图。

都会有图表注明该接什么东西。

下面我就按照下图来简单的介绍一下如何接线。

一、如果你使用的是热电偶的传感器，那么你就接1和2两个端子，1负2正。

如果你接的是热电阻的话，那么一般红色的一端接在3号端子上，其余两个接在1和2上。

15和13用根导线连起来，12接在接触器上，接触器的另一段接在16上，组成一个回路。

15和16是接交流电源。

9和10是接报警，接线是要注意要和电源串联在一起！二、123一般接传感器线。

4空白。

567为一组接点，6是公共点。

高总低为一组接点，总是公共点。

高和总是NC。

低和总是NO。

地为仪表接地，中为零线，相为相线。

（交流220V电源）实际内部的地线是悬空的，不用接线。

接触器的A2接零线，A1接温控器的NO，温控器的com接火线。

火线零线进温控器的相、中。

仪表前方有2个调整盘，中间有个拨钮。

调整盘为一个高一个低，两个盘高的对应后面的567，低的对应后面的高总低。

实际温度对应设定温度变化时，接点随之变化。

（一）温控器分不同厂家不同系列不同型号的，不能机械照搬，同样温控器又分接不同探头，可对应温控器查阅温控器的说明书，或者在温控器上的仪表说明中会有标记，说明该温控器使用何种探头。

探头不分常开常闭，其实都是电阻性质，分不同材质的，分不同温度控制。

温控器的接线主要有三种：热电偶接线，输出接线或叫控制接线，温度补偿电阻接线，输出分电压输出，电流输出，开关量输出等，控制接线可有一组或两组或三组区分。

探头也叫热电偶或温度传感器。

123接热电阻（3线制）23接热电偶中接零，相接火（220V）高，总，低就是控制触点了，如果要外接220V继电器扩流，总接相，低接继电器一端。

继点器另一端接到中上。

别忘了将低和中断开（默认是短接的好像）温控表-温度控制仪是如何接线传感器接入是热电偶控制信号输出是控制继电器至少三组：1、电源接入：220V，或380V2、传感器接入（如，热电偶）3、控制信号输出（如控制继电器、PLC等）以上，都要看原来温控仪器的说明书，接错了，会烧坏设备的。

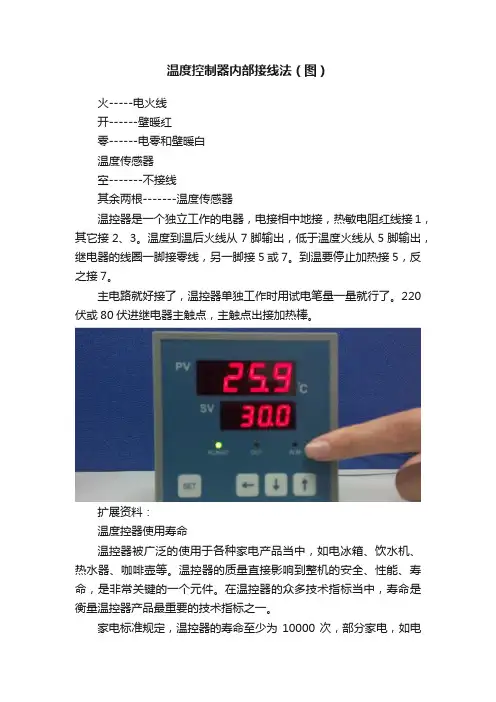

温度控制器内部接线法（图）
火-----电火线
开------壁暖红
零------电零和壁暖白
温度传感器
空-------不接线
其余两根-------温度传感器
温控器是一个独立工作的电器，电接相中地接，热敏电阻红线接1，其它接2、3。

温度到温后火线从7脚输出，低于温度火线从5脚输出，继电器的线圈一脚接零线，另一脚接5或7。

到温要停止加热接5，反之接7。

主电路就好接了，温控器单独工作时用试电笔量一量就行了。

220伏或80伏进继电器主触点，主触点出接加热棒。

扩展资料：
温度控器使用寿命
温控器被广泛的使用于各种家电产品当中，如电冰箱、饮水机、热水器、咖啡壶等。

温控器的质量直接影响到整机的安全、性能、寿命，是非常关键的一个元件。

在温控器的众多技术指标当中，寿命是衡量温控器产品最重要的技术指标之一。

家电标准规定，温控器的寿命至少为10000次，部分家电，如电
冰箱产品当中控电动机-压缩机的温控器，充液式散热器中的一些温控器寿命要求至少为100000次。

家用温控器对应的标准GB14536.10-2008/IEC60730-2-9:2004对温控器的寿命试验做了详细的规定。

参考资料：百度百科-温控器。
