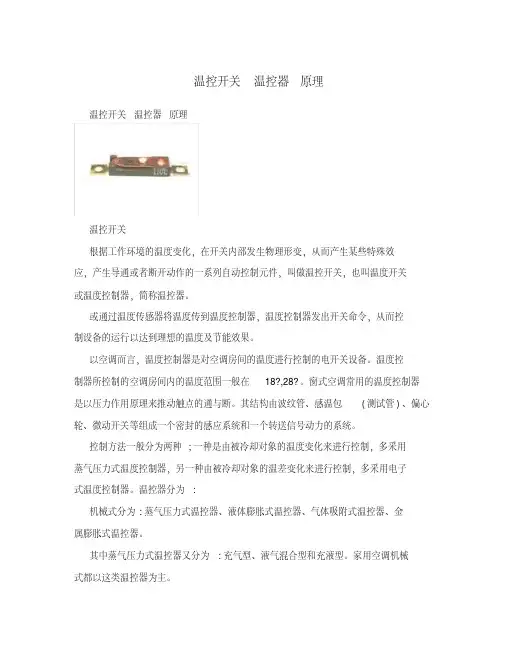

温控器接线图及原理图温度控制器的原理: 称为主温度控制器或温度控制器。
通过毛细管的末端感受冰箱内部的温度，并相应地传递压力。
当其低于旋钮的预设停止温度时，触点弹簧翻转，开关断开。
当温度高于旋钮的预设起始点时，触点弹簧翻转，开关接通。
温度控制器的接线图和工作原理如图所示。
热电偶检测温度。
当温度低于设定值时，“总”和“低”端子上的触点关闭。
接触器通电，加热器打开。
反过来，当温度升高到设定值时，“总”和“低”端子中的触点被分开。
打开接触器，断开加热器电源。
控制温度控制器最简单的方法是在控制目标范围内安装温度传感器，传感器向温度控制器提供温度信号，温度控制器可以设定目标值，以加热控制为例，然后在目标值以下，温度控制器输出，控制加热器的后端工作，使目标温度达到目标值时输出。
现在很多的温度控制器都是多功能的，要有很多细节的功能，比如pid 控制。
常用的温度控制器接线方法连接温度控制器，只有电源、温度传感器、温度控制器和控制器四个部分。

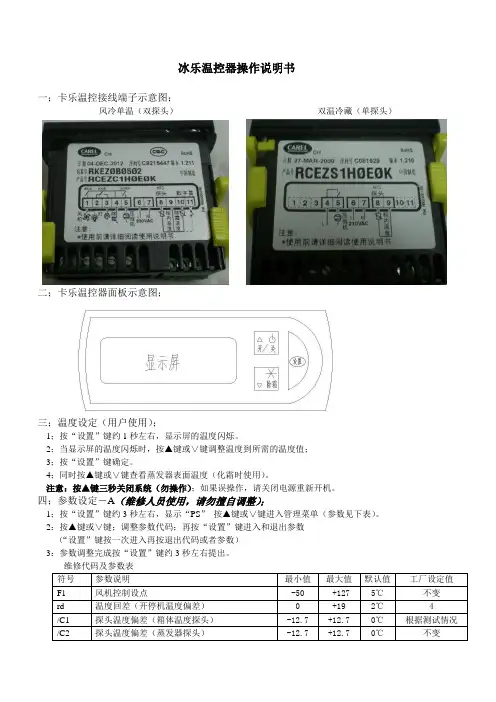

每个温度控制仪表上都有一个接线图。
有张图表显示了该连接什么。
下面我将按照下面的图表来简要描述如何布线。
1.如果你用的是热电偶传感器，连接1和2个接线端子，1减2 + 。
如果你使用的是热敏电阻，那么红端通常连接到3号端子，另外两个连接到1号和2号端子。
所述15和13通过导线连接，所述12连接到所述接触器，所述接触器的另一部分连接到所述16形成电路。
15和16是ac。
9和10是接报警器，接线是注意与电源串联在一起！2.123一般接传感器线。
4空白。
567为一组接点，6是公共点。
高总低为一组接点，总是公共点。
高和总是NC。
低和总是NO。
地为仪表接地，中为零线，相为相线。
(交流220V电源)实际内部的地线是悬空的，不用接线。
接触器的A2接零线，A1接温控器的NO，温控器的com接火线。
火线零线进温控器的相、中。
仪表前方有2个调整盘，中间有个拨钮。
调整盘为一个高一个低，两个盘高的对应后面的567，低的对应后面的高总低。
