第六章 风量调节(第1-2节)讲解

  • 格式：ppt
  • 大小：2.98 MB
  • 文档页数：29

下载文档原格式

  / 29

合集下载

风量分配与调节

风量分配与调节
风量平衡定律是指在稳态通风条件下，单位时间流入某节点的空气质 量等于流出该节点的空气质量；或者说，流入与流出某节点的各分支 的质量流量的代数和等于零
M
i
0
若不考虑风流密度的变化，则流入与流出某节点的各分支的体积流量
（风量）的代数和等于零
Q
i
0
1 2
1 5 图b 6 2 7 8 5
４
3
图a
3
2 2 R2 Q2 R1Q1
R2 R1

Q12 2 Q2

(Q3 Q5 )2 2 Q2
同理， hR3 ＞ hR4
2 R3Q32 R4Q4
R4 R3

2 Q3 2 Q4



2 Q3 (Q5 Q2 ) 2
Q3 (Q2 Q5 )
R4 R3
Q3 Q5 Q2
(Q3 Q5 )2 2 Q2
４ ４ ３ ３ ５ ２ ２ 1 1
i 1
n
3. 总风阻等于各分支风阻之和
Rs R1 R2 Rn Ri
i 1
n
4. 串联风网等积孔与各分支等积孔间的关系
As
1 1 1 1 2 2 2 A1 A2 An
1.19 2 R i
Ai
Ri
1.19
1.192 Ai2
1，分支5中风向3 2； R1 R4 K 1，分支5中风流停滞； R2 R3 1，分支5中风向2 3。
四、复杂通风网络
3. 并联风网总风阻与各分支风阻的关系
hs Rs Q
∵ ∴ 又∵
2 S
Qs
hs Rs
QS Q1 Q2 ... Qn

矿井风量调节

矿井风量调节

2. 改变通风机的转数 转数愈大，通风机的风量和风压愈大。某压入式通风的 矿井，其离心式通风机的全风压特性曲线为Ⅰ，转数为n' (r/min)。它和工作风阻曲线相交于M'点，产生Qf '(m3/s)的风 量和hft '(Pa)的全风压。如果生产要求通风机应产生的风压为 hft(Pa)，通过的风量为Qf(m3/s)。用比例定律可以求出新转数 n，即：
第一节 局部风量调节
主要包括以下形式： 增阻调节法
降阻调节法
增压调节法
一、增阻调节法
增阻调节法就是以并联网路中阻力大的风 路的阻力值为基础，在各阻力较小的风路中增 加局部阻力（安装调节风门、窗），使各条风 路的阻力达到平衡，以保证各风路的风量按需 供给。
1．增阻调节的计算 有一并联风网，其中R1＝0.8N· s2/m8 ， R2＝1.2N· s2/m8。若总风量Q＝30m3/s，则 该并联风网中自然分配的风量分别为：
n
n ' Qf Qf '
, r / min
改变通风机转数的方法，主要用于离心式通风机(因为
轴流式通风机可以改变动轮叶片安装角度)。它的具体做法 是；如果通风机和电动机之间是间接传动的，可改变皮带 轮直径的大小来增加转数，如果通风机和电动机之间是直 接传动的，则改变电动机的转数或更换电动机。
改变主要通风机工作风阻的调节法
第二节 矿井总风量调节
在矿井开采过程中，由于矿井产量和开采条件
不断变化，常常要求调节矿井总风量。矿井总风量
调节的主要措施是改变主要通风机的工况点，其方 法有： • 改变主要通风机的特性曲线 • 改变主要通风机的工作风阻曲线
6.6.1 改变主要通风机特性曲线的调节法
1. 改变轴流式通风机动轮叶片的安装角度

矿井风量调节

矿井风量调节

两并联巷道的阻力不相等时，以小阻力分支为依据，设法降低大阻力巷道的风
阻，使风网达到阻力平衡。
第14页/共33页
矿
1、矿井局部风量调节
井
2、降低风阻调节法及计算
风 降低风阻值的方法可根据所需降阻数值的大小和矿井通风状况而定。当所
量 需降阻值不大时，首先应考虑减小局部阻力，还可以在阻力大的巷道旁侧开掘
量
面积来改变调节风门对风流所产生的局部阻力。
调
节
图6.3 风幕
第4页/共33页
图6.2 调节风门、调节风窗
矿
1、矿井局部风量调节
井 调节风窗开口面积计算如下：
风
当 S窗/S≤0.5 时，
量
S窗
0.65Q
QS 0.84S
h窗
调 节
或
S窗
0.65
S 0.84S
R窗
当 S窗/S＞0.5 时，
S窗
Q
QS 0.759S
辅助通风机的风量，就是该 巷道的需风量，即
Q辅 Q2
根据计算得到的风压和风量， 可选择合适的辅助通风机。
第21页/共33页
矿
1、矿井局部风量调节
井 3、辅助通风机的安装和使用 风
量
调
节
图6.10 辅助通风机的安装
第22页/共33页
矿
1、矿井局部风量调节
井 3、辅助通风机的安装和使用 风 （1）为了保证新鲜风流通过辅助通风机而又不致防碍运输，一般把辅助通风机 量 安设在进风流的绕道中，如图7.10所示，但在进风巷道中至少要安设两道自动 调 风门，其间距必须满足运输的要求，风门必须向压力大的方向开启。如果把辅
节
h1= R1Q12

风口风量调整

风口风量调整

1.98 2.58 3.92 5.04 5.87
专业工长(施工员)
测试人员
安装单位检查结果
符合施工质量验收规范及设计要求
项目专业质量检查员：
年月日
监理(建设)单位 检查意见
符合施工质量验收规范及设计要求,同意验收
专业监理工程师 (建设单位项目专业技术负责人)：
年月日
0.54 0.54 0.54 0.54 0.54
2.63 2.64 2.62 2.60 2.62 2.62 5097.17 5200 2.60 2.61 2.60 2.60 2.62 2.61 5066.06 5200 2.58 2.58 2.56 2.55 2.58 2.57 4996.08 5200 2.53 2.58 2.50 2.55 2.54 2.54 4937.76 5200 2.50 2.53 2.52 2.50 2.54 2.52 4894.99 5200

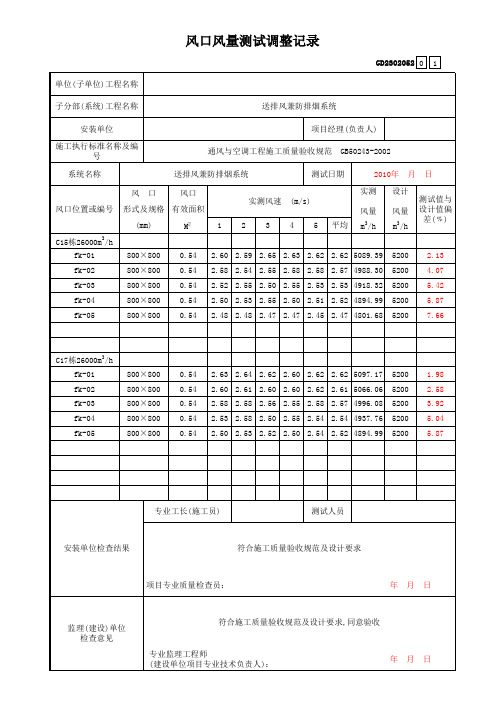

风口风量测试调整记录
GD2302052 0 1
单位(子单位)工程名称
子分部(系统)工程名称
送排风兼防排烟系统
安装行标准名称及编 号
通风与空调工程施工质量验收规范 GB50243-2002
系统名称
送排风兼防排烟系统
测试日期
2010年 月 日
风口位置或编号
C15栋26000m3/h fk-01 fk-02 fk-03 fk-04 fk-05
风口
风口
形式及规格 有效面积
(mm)
M
1
实测风速 (m/s) 2345
实测
风量 平均 m3/h
800×800 800×800 800×800 800×800 800×800
0.54 0.54 0.54 0.54 0.54

学习情境六矿井风量调节

学习情境六矿井风量调节

门 2 =门¥, r p mQ i (6-13 )学习情境六矿井风量调节随着矿井生产的发展和变化，工作面的推进和更替，巷道风阻、网络结构及所需的风量均在不断变化，要求及时进行风量调节。

通常，对全矿总风量进行增减的调节称为矿井总风量调节，在采区内、采区之间和生产水平之间的风量调节称为局部风量调节。

任务一矿井总风量的调节矿井总风量调节主要是调整主要通风机的工作点。

其方法是改变主要通风机的特性曲线，或是改变主要通风机的工作风阻。

一、改变矿井总风阻如图6-1所示的通风机工况，通风机特性曲线为n,当矿井风阻特性曲线R增大为R i 时，通风机的工作点由a变到b，矿井总风量由Q减到Q1；反之，工作点由a变到b，矿井总风量由Q增至Q2。

图6-1 改变矿井总风阻调节风量因此，当矿井要求的通风能力超过主要通风机最大潜力又无法采用其它调节法时，就必须降低矿井总风阻，以满足矿井通风要求。

如果主要通风机的风量大于矿井实际需要，可以增加主要通风机的工作风阻，使总风量下降。

由于离心式通风机的输入功率随风量的减少而降低，所以，对于离心式风机，当所需风量变小时，可利用风硐中的闸门增加风阻，减小风量；对于轴流式风机，通风机的输入功率随风量的减小而增加，故一般不用闸门调节而多采用改变通风机的叶片安装角度，或降低风机转速进行调节；对于有前导器的通风机，当需风量变小时，可用改变前导器叶片角度的方法来调节，但其调节幅度比较小。

二、改变主要通风机特性调节法1、离心式通风机对于矿井使用中的一台离心式通风机，其实际工作特性曲线主要决定于风机的转数。

如图6-2所示，一台离心式通风机在转数为片时，其风压特性曲线为I。

如果实际产生的风量（Q i）不能满足矿井需风量（Q2）时，可用比例定律求出该风机所需新的转数n2,即:绘制出新转数n2时的全风压特性曲线n,它和矿井总风阻曲线R的交点M即为通风机新的工作点。

同时，根据新转数的效率特性曲线和功率特性曲线，检查新工作点是否在合理的工作范围内，并验算电动机的能力。

第六章 风量调节(第1-2节)讲解

第六章 风量调节(第1-2节)讲解

四、各种调节方法的评价
1、增阻调节法的优点是简便、经济、易行。但由于它增 加了矿井总风阻，矿井总风量要减少，因此这种方法只适于 服务年限不长、调节区域的总风阻占矿井总风阻的比重不大 的采区范围内。对于矿井主要风路，特别是在阻力搭配不均 的矿井两翼调风，则尽量避免采用。否则，不但不能达到预 期效果，还会使全矿通风恶化。 2、减阻调节法的优点是减少了矿井总风阻，增加了矿井 总风量。但实施工程量较大、费用高。因此，这种方法多用 于服务年限长、巷道年久失修造成风网风阻很大而又不能使 用辅助通风机调节的区域。 3、辅助通风机法调节的优点是简便、易行，且提高了矿 井总风量。但管理复杂，安全性较差。因此，这种方法可在 并联风路阻力相差悬殊、矿井主要通风机能力不能满足较大 阻力风路要求时使用。 总之，上述三种风量调节方法各有特点，在运用中要根据 具体情况，因地制宜选用。当单独使用一种方法不能满足要 求时，可考虑上述方法的综合运用。
(6-1)
或
S窗
=
S 0.65 0.84S R窗
(6-2)
当 S窗 / S ﹥0.5时，
S窗 = Q 0.759S h窗
QS
（6-3）
或
式中
S窗 = 1 0.759S R窗
S窗------调节风窗的断面积，m2；
S
(6-4
S------巷道的断面积，m2； Q------通过的风量，m3/s； H窗------调节阻力，Pa； R窗------调节风窗的风阻，Ns2/m8，R窗= h窗/Q2。
增阻调节法的主要措施，是在调节支路回风侧设置调节风 窗（如图6-2所示）、临时风帘、风幕（如图6-3所示）等调 节装置。其中调节风窗由于其调节风量范围大，制造和安装 都较简单，在生产中使用的最多。

第六章 矿井风量调节.


• •
• 通风机风量为 Q ，若将 通风机的转数调为 n1 ， 则通风机的风量减少为 Q1。同理，通风机转速 调到n2 时，通风机风量 增大为Q2。 • 改变通风机转速的方法 如下：
• （ 1）改变减速器的传动比。对于离心式通风机，一般均 采用改变减速器传动比的方法改变通风机的转速。 • （ 2）调换不同转速的电动机。对于轴流式通风机，一般 轴流式通风机与电动机之间采用直接传动，需要改变通风 机转速时，只能通过更换不同转数的电动机来实现。 • 2.改变轴流式通风机叶片安装角 • 轴流式通风机的叶片安装角不同，特性曲线不同，改变叶 片安装角，可以改变通风机特性曲线。如图6—9所示，当 叶片安装角从 θ 1 调到 θ 2 时，则通风机风量由 Q1 增加到 Q2 ， 风压也由h1增加到h2。
第一节 局部风量调节
• 局部风量调节是指在采区内部各工作面间，采区之间或生 产水平之间的风量调节。局部风量调节方法有增阻法、减 阻法及辅助通风机调节法。 • 一、增阻调节法 • 增阻调节法是通过在巷道中安设调节风窗等设施，增大巷 道的局部阻力，从而降低巷道处于同一分支中的风量，增 大另一分支的风量。这是目前矿井使用最普遍的局部风量 调节的方法。 • 增阻调节是一种耗能调节法。具体措施主要有：调节风窗、 临时风帘、空气幕调节装置等。其中使用最多的是调节风 窗，其制作和安装都较简单。 • 1.风窗调节法 • 风窗结构如图6—1所示，在风门上方开一小窗，用可滑移 的窗板来改变窗口的面积，从而改变巷道中的局部阻力。
• 3.增阻调节法的特点 • 增阻调节法具有简单、方便、易行、见效快等优点。适用于矿 井通风阻力不大的分区风流中风量调节，但增阻调节法会增加 矿井总风阻，减少总风量。在主干风路中增阻调节时必须考虑 主通风机风量的变化，否则，会出现风量减少的多，增加的少， 可能出现调节后风量不能满足需要的情况。调节风窗应设置在 适宜地点，如在煤巷中布置时，要考虑由于风窗两侧压差引起 煤体裂隙漏风而发生自燃的危险性。 • 4.增阻调节法应注意的问题 • 使用调节风窗调节风量应注意如下问题： • （1）调节风窗应尽量安设在回风流中，以免妨碍运输，如果安 设在运输巷道中时，尽可能选在运输量少的区段巷道中。 • （2）在复杂通风网络中，注意调节风窗位置的选择，防止重复 设置，增大通风阻力。 • 二、减阻调节法 • 减阻调节法是通过在巷道中采取降阻措施，降低巷道的通风阻 力，从而增大与该巷道处于同一分支的风量，减小与其并联分 支的风量。 • 如图6—4所示并联网路中，1、2分支风路的风阻分别是R1、R2， 所需风量分别是Q1、
